3 综合用途
高层建筑通常具有多种用途，例如住宅、商业、酒店等。
高层建筑施工的特点
1
高处作业
需要用吊篮、架桥、高空作业平台等设备进行作业。
2
节奏紧凑
高层建筑施工一般需要满足工期的要求，因此节奏紧凑。
3
施工条件苛刻
建筑工地空间狭小，施工场地狭窄，现场管线复杂。
高层建筑施工的挑战
建筑高度
高层建筑的特点之一，使得施工 难度增加。
4
验收
在建筑施工结束后，根据国家规定进行安全验收。
高层建筑施工的安全措施
安全培训
建筑工人必须接受专业的培训以及遵守规定。
防坠落设施
如吊篮、安全网、施工吊船等。
安全检查
按施工周期和施工形式定期或不定期进行检查。
高层建筑施工的材料和设备
混凝土搅拌车 塔式起重机 吊篮
建筑垃圾清运车 摆臂塔吊 高空作业平台
高层建筑施工的案例分析
迪拜塔
与其它高层建筑不同的是，迪拜 塔采用空气静压式结构。
台北1 01
施工方式上创造性地采用了“竹 脚手架”，将建筑高度推高到了 508米。
伦敦碎片大厦
采用了全钢结构，施工时采用蜘 蛛人爬墙的技术。
施工条件
从物流到施工，所有过程都在有 限的空间和时间建筑工人 必须接受专业的培训以及遵守规 定。
高层建筑施工的流程
1
设计
根据客户需求设计高层建筑的平面图、立面图、以及给排水线路等。
2
物流
构建商品电梯、外夹层，并在建筑工地定点设货位。
3
施工
基坑支护、下垫层、主体、装修、外立面与屋面，按科学的施工工序进行施工。
高层建筑施工
高层建筑是城市的地标，然而建造它们是一个复杂的过程，需要应对多种挑 战。这份PPT课件将向你展示高层建筑的施工流程、安全措施、材料和设备以 及成功案例。
高层建筑通常具有多种用途，例如住宅、商业、酒店等。
高层建筑施工的特点
1
高处作业
需要用吊篮、架桥、高空作业平台等设备进行作业。
2
节奏紧凑
高层建筑施工一般需要满足工期的要求，因此节奏紧凑。
3
施工条件苛刻
建筑工地空间狭小，施工场地狭窄，现场管线复杂。
高层建筑施工的挑战
建筑高度
高层建筑的特点之一，使得施工 难度增加。
4
验收
在建筑施工结束后，根据国家规定进行安全验收。
高层建筑施工的安全措施
安全培训
建筑工人必须接受专业的培训以及遵守规定。
防坠落设施
如吊篮、安全网、施工吊船等。
安全检查
按施工周期和施工形式定期或不定期进行检查。
高层建筑施工的材料和设备
混凝土搅拌车 塔式起重机 吊篮
建筑垃圾清运车 摆臂塔吊 高空作业平台
高层建筑施工的案例分析
迪拜塔
与其它高层建筑不同的是，迪拜 塔采用空气静压式结构。
台北1 01
施工方式上创造性地采用了“竹 脚手架”，将建筑高度推高到了 508米。
伦敦碎片大厦
采用了全钢结构，施工时采用蜘 蛛人爬墙的技术。
施工条件
从物流到施工，所有过程都在有 限的空间和时间建筑工人 必须接受专业的培训以及遵守规 定。
高层建筑施工的流程
1
设计
根据客户需求设计高层建筑的平面图、立面图、以及给排水线路等。
2
物流
构建商品电梯、外夹层，并在建筑工地定点设货位。
3
施工
基坑支护、下垫层、主体、装修、外立面与屋面，按科学的施工工序进行施工。
高层建筑施工
高层建筑是城市的地标，然而建造它们是一个复杂的过程，需要应对多种挑 战。这份PPT课件将向你展示高层建筑的施工流程、安全措施、材料和设备以 及成功案例。
超高层施工技术交流ppt课件
津门源于巴黎拉德芳斯金融 商业区中心的新凯旋门
第一部分 引 言
深圳京基金融中心 喷泉与瀑布
第一部分 引 言
香港环球贸易广场 中国龙
第一部分 引 言
上海中心632米 武汉中心428米
武汉绿地中心606米
第一部分 引 言
广东省博物馆新馆 装载珍品的容器
广州歌剧院 珠江边的两颗小石头
第一部分 引 言
第 二 部 分 超高层结构设计发展
造型与平面布置的发展
为适应建筑功能需要，向多用途、多功能发展，高 层建筑平面布置和立面体型日趋复杂。
结构平面形式也多种多样，如三角形、梭形、圆形、 弧形，以及多种形式的组合等亦多采用。
高层建筑立面体型亦有丰富的变化，立面退台、部分 切块、挖洞、尖塔、大悬臂等，使高层建筑的刚度沿竖 向发生突变。
第 四 部 分 超高层施工技术
以带加强层的钢框架筒体结构为例，对超高 层结构的施工进行简单的梳理： 一、典型施工工况
第 四 部 分 超高层施工技术
二、深基坑工程施工 在土方工程施工阶段，由于设计基坑深度越来越 大，相应的开挖深度内地质条件越来越复杂，常规放坡 开挖工艺已远远不能满足要求,该方面主要技术有:
第 二 部 分 超高层结构设计发展
结构转换的发展 由于建筑高度和楼层的增加,单体建筑的建筑功能变 化越来越多,相应的结构平面也会逐渐变化,使结构体系、 柱网发生变化，引起结构转换. 一般转换为由上部剪力墙结构到下部筒体框架或框架 剪力墙结构的转换；或由上部小柱网、薄壁柱到下部大 柱网的转换。
第 三 部 分 设计特点
一 目前最常用的超高层结构体系 框筒结构 带加强层的钢框架筒体结构 钢框架结构
二 主要构造 厚大筏板 大直径工程桩 超长桩 地下室框架 转换层 超大截面墙柱 劲性结构 拉结桁架 钢管混凝土墙柱 组合楼盖 ……
第一部分 引 言
深圳京基金融中心 喷泉与瀑布
第一部分 引 言
香港环球贸易广场 中国龙
第一部分 引 言
上海中心632米 武汉中心428米
武汉绿地中心606米
第一部分 引 言
广东省博物馆新馆 装载珍品的容器
广州歌剧院 珠江边的两颗小石头
第一部分 引 言
第 二 部 分 超高层结构设计发展
造型与平面布置的发展
为适应建筑功能需要，向多用途、多功能发展，高 层建筑平面布置和立面体型日趋复杂。
结构平面形式也多种多样，如三角形、梭形、圆形、 弧形，以及多种形式的组合等亦多采用。
高层建筑立面体型亦有丰富的变化，立面退台、部分 切块、挖洞、尖塔、大悬臂等，使高层建筑的刚度沿竖 向发生突变。
第 四 部 分 超高层施工技术
以带加强层的钢框架筒体结构为例，对超高 层结构的施工进行简单的梳理： 一、典型施工工况
第 四 部 分 超高层施工技术
二、深基坑工程施工 在土方工程施工阶段，由于设计基坑深度越来越 大，相应的开挖深度内地质条件越来越复杂，常规放坡 开挖工艺已远远不能满足要求,该方面主要技术有:
第 二 部 分 超高层结构设计发展
结构转换的发展 由于建筑高度和楼层的增加,单体建筑的建筑功能变 化越来越多,相应的结构平面也会逐渐变化,使结构体系、 柱网发生变化，引起结构转换. 一般转换为由上部剪力墙结构到下部筒体框架或框架 剪力墙结构的转换；或由上部小柱网、薄壁柱到下部大 柱网的转换。
第 三 部 分 设计特点
一 目前最常用的超高层结构体系 框筒结构 带加强层的钢框架筒体结构 钢框架结构
二 主要构造 厚大筏板 大直径工程桩 超长桩 地下室框架 转换层 超大截面墙柱 劲性结构 拉结桁架 钢管混凝土墙柱 组合楼盖 ……
超高层建筑施工策划方案PPT(共 106张)
中铁建设集团有限公司
勒泰中心·第一篇：工程概况—工程目标
工程目标
质量目标：
确保钢结构工程金奖，河北省优质结构工程，整个工程 获得河北省工程质量“安济杯”，达到“鲁班奖”标准。
安全目标：
确保河北省施工“安全文明”工地。
工期目标：
本工程开工日期： 2010年3月5日 工程计划竣工日期：2013年9月1日 节点工期：
勒泰中心·第一篇：工程概况—工程简介
工程简介
工程名称：勒泰中心 建设单位：石家庄勒泰房地产开发有限公司 设计单位：华东建筑设计研究院有限公司 监理单位：深圳市中海建设监理有限公司 总承包单位：中铁建设集团有限公司 监督单位：石家庄市质量监督站 投资性质：自筹资金 合同范围：总承包施工（包括主体、初装修、设备安装等） 合同工期：2010.3.5-2013.9.1 质量目标：结构，省优质结构工程；竣工，省“安济杯” 安全目标： 确保河北省施工“安全文明”工地。
周伟 王文龙 薄跃彬 张浚宇 肖凯旋
安全部 负责人：罗生发 机械员：尹成立 安全员：刘长海
王卷青 左贺龙 张维军
综合部 负责人：邸彦军 司 机：张建国
负责人：刘建波 土建技术：王 超
张涛 田硕云 李增旺 位凯强 吴现敬 贺晨龙
技术部
实验员： 李栋 何文浩
质检员： 余峰 张兴富 刘金田 赵贺洋
测量员： 曹亚东 张国宾 王越 陈世金
项目副经理兼总工: 李永生，高级工程师
工程经理: 宋日太
项目副经理(安装): 付勇军
合约部 负责人：杨 吉 预算员：韩光烨
呼玉军 潘万国 张秀丽 金沛然 李辰钊 夏俊
物资设备部 负责人：何兴怀 材料员：谢金发
于其 陈娜 张成银 邢会强
2024版《高层建筑施工技术》PPT课件
《高层建筑施工 技术》PPT课件
目 录
• 高层建筑概述 • 高层建筑施工基础知识 • 主体结构施工技术 • 辅助设施及设备安装技术 • 高层建筑施工安全管理与风险控制 • 高层建筑施工质量控制与验收标准 • 高层建筑施工环境保护与节能减排措施
01
CATALOGUE
高层建筑概述
定义与特点
定义：高层建筑通常指高度超过一定 标准的多层建筑，具体标准因国家和
地基处理方法
地基处理施工质量控制
地基处理过程中的质量监控要点和方 法；确保地基处理效果的措施。
换填法、强夯法、深层搅拌法等；各 种方法的适用条件和优缺点比较。
建筑材料选择与性能要求
高层建筑常用建筑材料
01
钢筋、混凝土、钢结构等；各种材料的性能特点和适用范围。
材料性能要求
02
材料的强度、刚度、稳定性等力学性能；耐久性、防火性、环
保性等其他性能要求。
材料选用与结构设计的关系
03
材料性能对结构设计的影响；结构设计对材料选用的要求。
结构类型及施工方法简介
高层建筑结构类型
框架结构、剪力墙结构、 框架-剪力墙结构等；各种 结构类型的特点和适用范 围。
施工方法概述
大模板施工、滑模施工、 爬模施工等；各种施工方 法的原理和优缺点比较。
应急演练活动组织
定期组织应急演练活动，提高现场人员的应急处置能力和协同配合 能力。
应急资源准备
提前准备必要的应急资源，如应急照明、通讯设备、救援工具等，确 保在紧急情况下能够及时有效地进行应急处置。
06
CATALOGUE
高层建筑施工质量控制与验收标准
质量管理体系建立及实施
建立完善的质量管理体系
目 录
• 高层建筑概述 • 高层建筑施工基础知识 • 主体结构施工技术 • 辅助设施及设备安装技术 • 高层建筑施工安全管理与风险控制 • 高层建筑施工质量控制与验收标准 • 高层建筑施工环境保护与节能减排措施
01
CATALOGUE
高层建筑概述
定义与特点
定义：高层建筑通常指高度超过一定 标准的多层建筑，具体标准因国家和
地基处理方法
地基处理施工质量控制
地基处理过程中的质量监控要点和方 法；确保地基处理效果的措施。
换填法、强夯法、深层搅拌法等；各 种方法的适用条件和优缺点比较。
建筑材料选择与性能要求
高层建筑常用建筑材料
01
钢筋、混凝土、钢结构等；各种材料的性能特点和适用范围。
材料性能要求
02
材料的强度、刚度、稳定性等力学性能；耐久性、防火性、环
保性等其他性能要求。
材料选用与结构设计的关系
03
材料性能对结构设计的影响；结构设计对材料选用的要求。
结构类型及施工方法简介
高层建筑结构类型
框架结构、剪力墙结构、 框架-剪力墙结构等；各种 结构类型的特点和适用范 围。
施工方法概述
大模板施工、滑模施工、 爬模施工等；各种施工方 法的原理和优缺点比较。
应急演练活动组织
定期组织应急演练活动，提高现场人员的应急处置能力和协同配合 能力。
应急资源准备
提前准备必要的应急资源，如应急照明、通讯设备、救援工具等，确 保在紧急情况下能够及时有效地进行应急处置。
06
CATALOGUE
高层建筑施工质量控制与验收标准
质量管理体系建立及实施
建立完善的质量管理体系

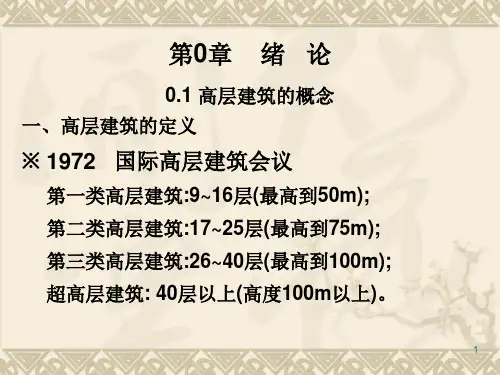

高层建筑施工-ppt
中被摧毁）110层，高441米。
3、地下室 为水泵房、冷冻机房、变电所和汽车库等用房。
3
（二）高层设备特点 1、空调设备多，且分散，在各房设有空调机。 2、各种泵和电梯的数量多。 3、需要消防用洒水设备、事故电源插座、事故用电
梯等防灾用动力。 4、在中间层设有水泵站和水箱。 5、为提高效率及投资效率，电梯分若干运行区，在
中间层设有中转站及电梯间。 6、需要设置航空障碍灯和避雷装置，尽量避免对广 播及电视的影响。
4
（三）高层电气的特点
1、用电设备种类多（十一类） 电气照明设备；电梯设备 ；给排水设备；制冷设备 ； 锅炉房用电设备；洗衣房用电设；厨房用电设备 ； 客房用电设备 ；空调系统用电设备；消防设备；弱电系统 2、耗电量多
6
0.2 高层建筑的发展
1、古代
我国古代高层建筑多为砖砌或木制的简体结构，外形为封 闭的八边形或十二边形。这种形状有利于抗风和抗地震，也有 较大的刚度，结构体系是合理的。如：
※ 公元523年建于河南登封县的嵩岳寺塔，10层、 高41m。 ※ 公元704年改建的西安大雁塔，7层、高64m。 ※ 公元1055年建于河北定县的嘹望塔，11层、高 82m， ※ 公元1056年建于山西应县木塔，9层、高67m。
高层住宅：10-35瓦/平方米（内地） 10-60瓦/平方米（香港）
旅游饭店或宾馆：约60-120瓦/平方米（内地） 国外高级宾馆为120-140伏安/平方米。 国外办公大楼的负荷水平均为100瓦/平方米。
5
（四）高层施工的特点 1）工期长:多层建筑工期平均为十个月左右, 高层建筑平均为两年左右。 2）深基础施工：基础较深、地基处理复杂，需要解 决深基础开挖支护技术。 3）在市区施工，施工用地紧张 4）装修、防水、设备要求较高 5）施工内容多、工种多、涉及单位多、管理复杂 6）层数多、工作面大，可充分利用时间和空间进 行平行流水立体交叉作业
超高层建筑施工方案(106张PPT)
垂直城市 建筑高度 虚荣高度 占用高度
建筑面积
楼层
结构材料 施工周期
哈利法塔 828米 244米 584米，452米观景 台
未来天空城市 838米 8米 电梯直达观景台830米 停机坪737米
527,000m² （344000m²）
地上163层，地下9 层 58部电梯10米/秒
钢/混凝土 2004年1月~ 2011 年12月
义，其中超高层建筑定义为40层以上（高度100m以上）。 ➢ 我国《民用建筑设计通则》规定，建筑高度超过100m时，
不论住宅及公共建筑均为超高层建筑。
二、中国超高层建筑发展现状 ➢ 我国超高层建筑虽起步较晚，但自从20世纪90年代初开始，
我国已成为世界上超高层建筑最活跃与最繁荣的地区。据 资料统计，全球在建的摩天大楼中，87%在中国，中国在 建的摩天大楼已超过200座。
序号 1 2 3 4 5 6 7 8 9 10 11 12 13
名称
城市
高度
上海环球金融中心
上海
492米
南京紫峰大厦
南京
450米
深圳京基金融中心
深圳
441.8米
广州国际金融中心
广州
439米
上海金茂大厦
上海
421米
广州中信广场
广州
391.1米
深圳赛格广场
深圳
355米
天津津塔
天津
336.9米
上海世贸国际广场
二、超高层建筑主要关键施工技术 1、超深基坑及地下室施工技术 ➢ 超高层建筑地下室一般采用顺做法、半逆作法、全逆作法
三种施工方法，其中半逆作法最为常见。 ➢ 顺做法施工： • 顺做法是遵循先深后浅的原则，地下室全部采用从下至上
