博林特故障说明16、MPK708C系统电梯故障手册电梯在调试过程中会出现各种故障，系统的故障记录信息是问题分析，解决的有效途径，本手册详细介绍了MPK708C电梯控制系统、SIEI 变频器提供的各种故障信息及分析解决问题的方。
16.1 MPK708C控制器故障记录图例：1、Ｅ１： Security circuit opened解释：安全回路断开原因：变压器TC2保险丝熔断安全回路有开关路动作安全窗、盘车手轮、底坑、轿顶、机房、曳引机急停开关动作解决办法：更换保险丝检查限速器、上/下极限、断绳、缓冲器、安全钳开关16-１检查安全窗、盘车手轮、底坑、轿顶、机房、曳引机急停动作故障显示及恢复方法：楼层显示器可显示，微机记录故障，安全回路恢复正常即可复位故障。
2、Ｅ２：Door Lock Opened Or Error解释：门锁故障原因：关门时厅/ 轿门锁不通，超时关门运行时厅/ 轿门锁断开，电梯急停主控器检测点故障解决办法：检查门机检查轿顶板PM709输入输出信号动作是否准确主控器I3.1 , I3.2 输入信号是否正确检查厅/轿门联锁及线路故障显示及恢复方法：楼层显示器可显示，微机记录故障，门锁信号恢复正常即可复位故障。
出现此故障后可能伴有E14出现，电梯到端站重新校正后恢复运行。
3、Ｅ３： Can’t Find the Leveling Point解释：电梯减速后超过10秒检测不到门区信号原因：门区开关损坏平层板插入深度少解决办法：更换门区开关平层板至少插入开关2/3故障显示及恢复方法：楼层显示器显示，微机记录故障，检修复位。
4、Ｅ４： Can’t Find the Deceleration Point解释：检测不到减速点16-２原因：换速（双稳态）开关故障换速磁铁位置错误变频器分频卡输出脉冲错误或有干扰参数time/floor protect错误解决办法：检查换速（双稳态）开关，并更换1mm调整磁铁位置，磁铁距离开关水平距离6+-通过主控器显示界面观察脉冲信号变化是否正常检测变频器分频模块调整加大time/floor protect参数（默认13S）故障显示及恢复方法：楼层显示器可显示，微机记录故障，出现此故障后可能伴有E14出现，电梯到端站重新校正后恢复运行。
BLT708C故障手册(1)
MPK708C系统电梯故障手册编制：审核：MPK708C系统电梯故障手册电梯在调试过程中会出现各种故障，系统的故障记录信息是问题分析，解决的有效途径，本手册详细介绍了MPK708C电梯控制系统、SIEI变频器提供的各种故障信息及分析解决问题的方。
一、MPK708C控制器故障记录图例：1、Ｅ１： Security circuit opened解释：安全回路断开原因：变压器TC2保险丝熔断安全回路有开关路动作安全窗、盘车手轮、底坑、轿顶、机房、曳引机急停开关动作解决办法：更换保险丝检查限速器、上/下极限、断绳、缓冲器、安全钳开关检查安全窗、盘车手轮、底坑、轿顶、机房、曳引机急停动作故障显示及恢复方法：楼层显示器可显示，微机记录故障，安全回路恢复正常即可复位故障。
2、Ｅ２：Door Lock Opened Or Error解释：门锁故障原因：关门时厅/ 轿门锁不通，超时关门运行时厅/ 轿门锁断开，电梯急停主控器检测点故障解决办法：检查门机检查轿顶板PM709输入输出信号动作是否准确主控器I3.1 , I3.2 输入信号是否正确检查厅/轿门联锁及线路故障显示及恢复方法：楼层显示器可显示，微机记录故障，门锁信号恢复正常即可复位故障。
出现此故障后可能伴有E14出现，电梯到端站重新校正后恢复运行。
3、Ｅ３： Can’t Find the Leveling Point解释：电梯减速后超过10秒检测不到门区信号原因：门区开关损坏平层板插入深度少解决办法：更换门区开关平层板至少插入开关2/3故障显示及恢复方法：楼层显示器显示，微机记录故障，检修复位。
4、Ｅ４： Can’t Find the Deceleration Point解释：检测不到减速点原因：换速（双稳态）开关故障换速磁铁位置错误变频器分频卡输出脉冲错误或有干扰参数time/floor protect错误解决办法：检查换速（双稳态）开关，并更换调整磁铁位置，磁铁距离开关水平距离6+1mm-通过主控器显示界面观察脉冲信号变化是否正常检测变频器分频模块调整加大time/floor protect参数（默认13S）故障显示及恢复方法：楼层显示器可显示，微机记录故障，出现此故障后可能伴有E14出现，电梯到端站重新校正后恢复运行。

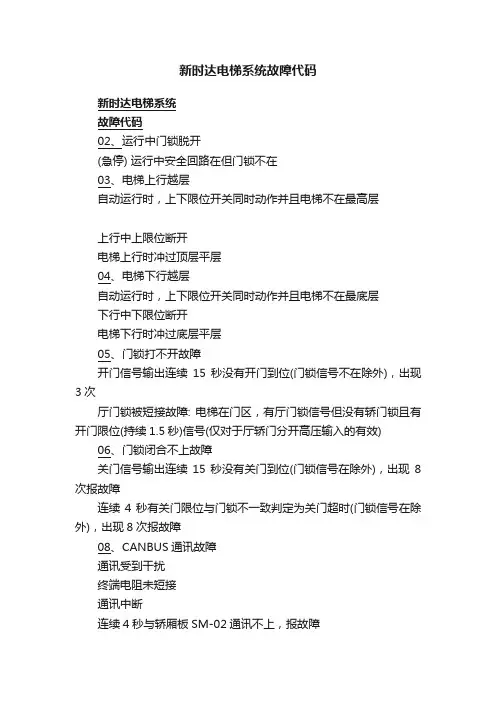

新时达电梯系统故障代码
新时达电梯系统故障代码新时达电梯系统故障代码02、运行中门锁脱开(急停) 运行中安全回路在但门锁不在03、电梯上行越层自动运行时，上下限位开关同时动作并且电梯不在最高层上行中上限位断开电梯上行时冲过顶层平层04、电梯下行越层自动运行时，上下限位开关同时动作并且电梯不在最底层下行中下限位断开电梯下行时冲过底层平层05、门锁打不开故障开门信号输出连续15秒没有开门到位(门锁信号不在除外)，出现3次厅门锁被短接故障: 电梯在门区，有厅门锁信号但没有轿门锁且有开门限位(持续1.5秒)信号(仅对于厅轿门分开高压输入的有效)06、门锁闭合不上故障关门信号输出连续15 秒没有关门到位(门锁信号在除外)，出现8次报故障连续4秒有关门限位与门锁不一致判定为关门超时(门锁信号在除外)，出现8次报故障08、CANBUS通讯故障通讯受到干扰终端电阻未短接通讯中断连续4秒与轿厢板SM-02通讯不上，报故障自学习后或上电时检察：单层上减速开关动作位置高于顶层楼层高度位置的3/5自学习后或上电时检察：单层上减速开关动作位置低于最短减速距离运行过程中检查：单层上减速开关动作位置低于井道学习的单层上减速开关位置100mm电梯运行过程中检查：单层上减速开关动作位置高于井道学习的单层上减速开关位置150mm停车时检查：单层上减速开关动作位置低于井道学习的单层上减速开关位置100mm停车时检查：位置高于井道学习的单层上减速开关位置150mm，单层上减速开关未动作自动状态下，上减速开关和下减速开关同时动作，且电梯不在最顶层11、下减速开关1错位自学习后或上电时检察：单层下减速开关动作位置低于底层楼层高度位置的3/5自学习后或上电时检察：单层下减速开关动作位置高于最短减速距离运行过程中检查：单层下减速开关动作位置高于井道学习的单层下减速开关位置100mm运行过程中检查：单层下减速开关动作位置低于井道学习的单层下减速开关位置150mm停车时检查：单层下减速开关动作位置高于井道学习的单层下减速开关位置100mm停车时检查：位置低于井道学习的单层下减速开关位置150mm，单层下减速开关未动作自动状态下，上减速开关和下减速开关同时动作，且电梯不在最底层自学习后或上电时检察：双层上减速开关动作位置高于此开关所在楼层高度的3/5运行过程中检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm运行过程中检查：双层上减速开关动作位置高于井道学习的双层上减速开关位置250mm停车时检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm停车时检查：位置高于井道学习的双层上减速开关位置200mm，双层上减速开关未动作只安装了一级减速开关，但设置成有2级减速开关(参见F182)13、下减速开关2错位自学习后或上电时检察：双层下减速开关动作位置低于此开关所在楼层高度的3/5运行过程中检查：双层下减速开关动作位置高于井道学习的双层下减速开关位置150mm运行过程中检查：双层下减速开关动作位置低于井道学习的双层下减速开关位置250mm停车时检查：双层下减速开关动作位置高于井道学习的双层下减速开关位置150mm停车时检查：位置低于井道学习的双层下减速开关位置200mm，双层下减速开关未动作只安装了一级减速开关，但设置成有2级减速开关(参见F182)14、上减速开关3错位自学习后或上电时检察：三层上减速开关动作位置高于此开关所在楼层高度的3/5运行过程中检查：三层上减速开关动作位置低于井道学习的三层上减速开关位置250mm运行过程中检查：三层上减速开关动作位置高于井道学习的三层上减速开关位置300mm停车时检查：三层上减速开关动作位置低于井道学习的三层上减速开关位置250mm停车时检查：位置高于井道学习的三层上减速开关位置250mm，双层上减速开关未动作只安装了一级或二级减速开关，但设置成有3级减速开关(参见F182)15、下减速开关3错位自学习后或上电时检察：三层下减速开关动作位置低于此开关所在楼层高度的3/5运行过程中检查：三层下减速开关动作位置高于井道学习的三层下减速开关位置250mm运行过程中检查：三层下减速开关动作位置低于井道学习的三层下减速开关位置300mm停车时检查：三层下减速开关动作位置高于井道学习的三层下减速开关位置250mm停车时检查：位置低于井道学习的三层下减速开关位置250mm，三层下减速开关未动作只安装了一级或二级减速开关，但设置成有3级减速开关(参见F182)16、上减速开关4错位自学习后或上电时检察：四层上减速开关动作位置高于此开关所在楼层高度的3/5运行过程中检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm运行过程中检查：双层上减速开关动作位置高于井道学习的双层上减速开关位置250mm停车时检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm停车时检查：位置高于井道学习的双层上减速开关位置200mm，双层上减速开关未动作只安装了一级、二级或三级减速开关，但设置成有4级减速开关(参见F182)17、下减速开关4错位自学习后或上电时检察：双层下减速开关动作位置低于此开关所在楼层高度的3/5运行过程中检查：双层下减速开关动作位置高于井道学习的双层下减速开关位置150mm运行过程中检查：双层下减速开关动作位置低于井道学习的双层下减速开关位置250mm停车时检查：双层下减速开关动作位置高于井道学习的双层下减速开关位置150mm停车时检查：位置低于井道学习的双层下减速开关位置200mm，双层下减速开关未动作只安装了一级、二级或三级减速开关，但设置成有4级减速开关(参见F182)19、开关门限位故障自动状态下开门限位开关和关门限位开关同时动作超时1.5s时间20、打滑保护故障运行中(检修除外)超过F62(防打滑时间)设定的时间，平层开关无动作21、电机过热电机过热输入点有输入信号22、电机反转故障持续0.5秒出现倒溜现象(上行时速度反馈<-150mm，下行时速度反馈>150mm)23、电梯超速故障速度反馈值大于允许速度持续0.1秒，报故障23。

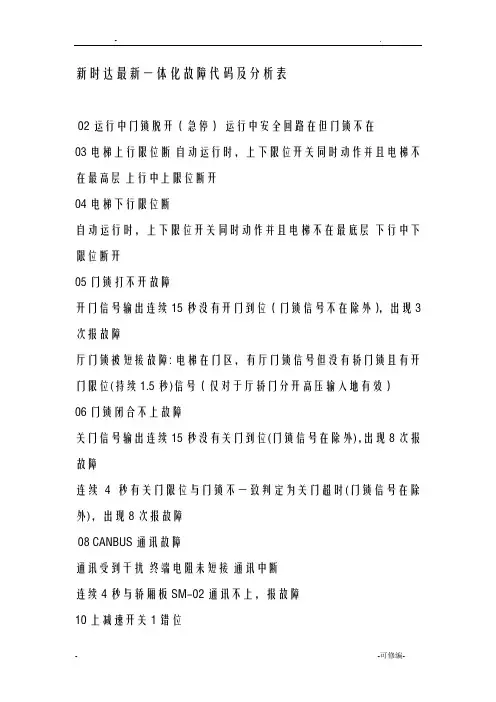

新时达故障代码
新时达最新一体化故障代码及分析表02运行中门锁脱开（急停）运行中安全回路在但门锁不在03电梯上行限位断自动运行时，上下限位开关同时动作并且电梯不在最高层上行中上限位断开04电梯下行限位断自动运行时，上下限位开关同时动作并且电梯不在最底层下行中下限位断开05门锁打不开故障开门信号输出连续15秒没有开门到位（门锁信号不在除外），出现3次报故障厅门锁被短接故障:电梯在门区，有厅门锁信号但没有轿门锁且有开门限位(持续1.5秒)信号（仅对于厅轿门分开高压输入地有效）06门锁闭合不上故障关门信号输出连续15秒没有关门到位(门锁信号在除外)，出现8次报故障连续4秒有关门限位与门锁不一致判定为关门超时(门锁信号在除外)，出现8次报故障08CANBUS通讯故障通讯受到干扰终端电阻未短接通讯中断连续4秒与轿厢板SM-02通讯不上，报故障10上减速开关1错位自学习后或上电时检查：单层上减速开关动作位置高于顶层楼层高度位置的3/5自学习后或上电时检查：单层上减速开关动作位置低于最短减速距离运行过程中检查：单层上减速开关动作位置低于井道学习的单层上减速开关位置100mm运行过程中检查：单层上减速开关动作位置高于井道学习的单层上减速开关位置150mm停车时检查：单层上减速开关动作位置低于井道学习的单层上减速开关位置100mm停车时检查：位置高于井道学习的单层上减速开关位置150mm，单层上减速开关未动作自动状态下，上减速开关和下减速开关同时动作，且电梯不在最顶层11下减速开关1错位自学习后或上电时检查：单层下减速开关动作位置低于底层楼层高度位置的3/5自学习后或上电时检查：单层下减速开关动作位置高于最短减速距离运行过程中检查：单层下减速开关动作位置高于井道学习的单层下减速开关位置100mm运行过程中检查：单层下减速开关动作位置低于井道学习的单层下减速开关位置150mm停车时检查：单层下减速开关动作位置高于井道学习的单层下减速开关位置100mm停车时检查：位置低于井道学习的单层下减速开关位置150mm，单层下减速开关未动作自动状态下，上减速开关和下减速开关同时动作，且电梯不在最底层12上减速开关2错位自学习后或上电时检察：双层上减速开关动作位置高于此开关所在楼层高度的3/5运行过程中检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm运行过程中检查：双层上减速开关动作位置高于井道学习的双层上减速开关位置250mm停车时检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm停车时检查：位置高于井道学习的双层上减速开关位置200mm，双层上减速开关未动作只安装了一级减速开关，但设置成有2级减速开关（参见F182）13下减速开关2错位自学习后或上电时检察：双层下减速开关动作位置低于此开关所在楼层高度的3/5运行过程中检查：双层下减速开关动作位置高于井道学习的双层下减速开关位置150mm运行过程中检查：双层下减速开关动作位置低于井道学习的双层下减速开关位置250mm停车时检查：双层下减速开关动作位置高于井道学习的双层下减速开关位置150mm停车时检查：位置低于井道学习的双层下减速开关位置200mm，双层下减速开关未动作只安装了一级减速开关，但设置成有2级减速开关（参见F182）14上减速开关3错位自学习后或上电时检察：三层上减速开关动作位置高于此开关所在楼层高度的3/5运行过程中检查：三层上减速开关动作位置低于井道学习的三层上减速开关位置250mm运行过程中检查：三层上减速开关动作位置高于井道学习的三层上减速开关位置300mm停车时检查：三层上减速开关动作位置低于井道学习的三层上减速开关位置250mm停车时检查：位置高于井道学习的三层上减速开关位置250mm，双层上减速开关未动作只安装了一级或二级减速开关，但设置成有3级减速开关（参见F182）自学习后或上电时检察：三层上减速开关动作位置高于此开关所在楼层高度的3/5运行过程中检查：三层上减速开关动作位置低于井道学习的三层上减速开关位置250mm运行过程中检查：三层上减速开关动作位置高于井道学习的三层上减速开关位置300mm停车时检查：三层上减速开关动作位置低于井道学习的三层上减速开关位置250mm停车时检查：位置高于井道学习的三层上减速开关位置250mm，双层上减速开关未动作只安装了一级或二级减速开关，但设置成有3级减速开关（参见F182）15下减速开关3错位自学习后或上电时检察：三层下减速开关动作位置低于此开关所在楼层高度的3/5运行过程中检查：三层下减速开关动作位置高于井道学习的三层下减速开关位置250mm运行过程中检查：三层下减速开关动作位置低于井道学习的三层下减速开关位置300mm停车时检查：三层下减速开关动作位置高于井道学习的三层下减速开关位置250mm停车时检查：位置低于井道学习的三层下减速开关位置250mm，三层下减速开关未动作只安装了一级或二级减速开关，但设置成有3级减速开关（参见F182）16上减速开关4错位自学习后或上电时检察：四层上减速开关动作位置高于此开关所在楼层高度的3/5运行过程中检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm运行过程中检查：双层上减速开关动作位置高于井道学习的双层上减速开关位置250mm停车时检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm停车时检查：位置高于井道学习的双层上减速开关位置200mm，双层上减速开关未动作只安装了一级、二级或三级减速开关，但设置成有4级减速开关（参见F182）17下减速开关4错位自学习后或上电时检察：双层下减速开关动作位置低于此开关所在楼层高度的3/5运行过程中检查：双层下减速开关动作位置高于井道学习的双层下减速开关位置150mm运行过程中检查：双层下减速开关动作位置低于井道学习的双层下减速开关位置250mm停车时检查：双层下减速开关动作位置高于井道学习的双层下减速开关位置150mm停车时检查：位置低于井道学习的双层下减速开关位置200mm，双层下减速开关未动作只安装了一级、二级或三级减速开关，但设置成有4级减速开关（参见F182）19开关门限位故障自动状态下开门到位和关门到位同时动作超时1.5s20打滑保护故障运行中(检修除外)超过F62(防打滑时间)设定的时间，平层开关无动作21电机过热电机过热输入点有输入信号22电机反转故障持续0.5秒出现倒溜现象(上行时速度反馈<-150mm，下行时速度反馈>150mm)（主板反馈口A、B相反相）23电梯超速故障速度反馈值大于允许速度持续0.1秒，报故障23。

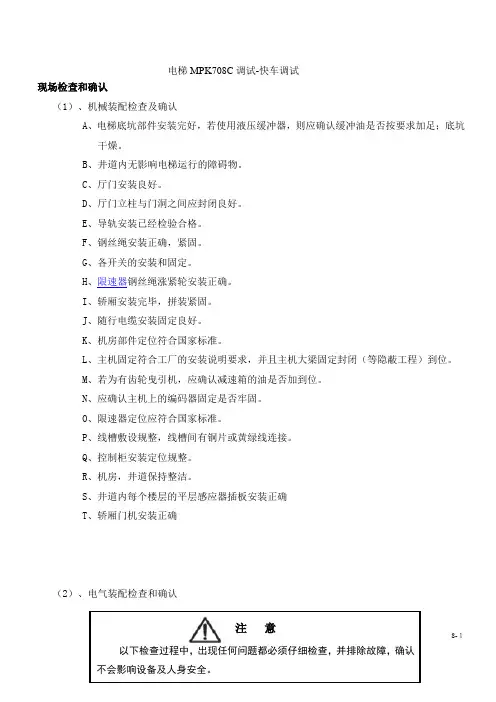

MPK708C调试-快车调试
电梯MPK708C调试-快车调试现场检查和确认（1）、机械装配检查及确认A、电梯底坑部件安装完好，若使用液压缓冲器，则应确认缓冲油是否按要求加足；底坑干燥。
B、井道内无影响电梯运行的障碍物。
C、厅门安装良好。
D、厅门立柱与门洞之间应封闭良好。
E、导轨安装已经检验合格。
F、钢丝绳安装正确，紧固。
G、各开关的安装和固定。
H、限速器钢丝绳涨紧轮安装正确。
I、轿厢安装完毕，拼装紧固。
J、随行电缆安装固定良好。
K、机房部件定位符合国家标准。
L、主机固定符合工厂的安装说明要求，并且主机大梁固定封闭（等隐蔽工程）到位。
M、若为有齿轮曳引机，应确认减速箱的油是否加到位。
N、应确认主机上的编码器固定是否牢固。
O、限速器定位应符合国家标准。
P、线槽敷设规整，线槽间有铜片或黄绿线连接。
Q、控制柜安装定位规整。
R、机房，井道保持整洁。
S、井道内每个楼层的平层感应器插板安装正确T、轿厢门机安装正确（2）、电气装配检查和确认注意A、门机接线应正确；光幕接线正确。
B、轿顶平层感应器接线正确，并安装尺寸正确、牢固。
C、井道内各安全开关能有效动作。
D、井道内上，下检测开关安装位置正确及开关动作有效。
E、对讲机接线是否正确，并确认通话正常。
F、到站钟接线应正确（无到站钟可省略此步）。
G、外呼盒的接线可靠，正确。
H、轿厢照明及风扇接线正确参数的检查和确认（1）、主控制器参数确认（举例说明）查看自学习以后以下参数的值，下面给出实验塔4#电梯的运行参数值：编码器脉冲数：2048rpm减速比：1：1变频器分频：8曳引机转速：234rpm门区板长度：220mm参数说明如下：注：井道换速开关的安装位置（即各梯速的换速距离）需严格按照系统标准规定距离进行安装使用，调试中严格保证硬件的安装位置确定以后，进行井道自学习后，不再更改换速开关的安装位置，即保证硬件和软件的换速距离一致．（2）、变频器参数确认确认变频器相应的速度设定值以及再次确认相关的运行参数。

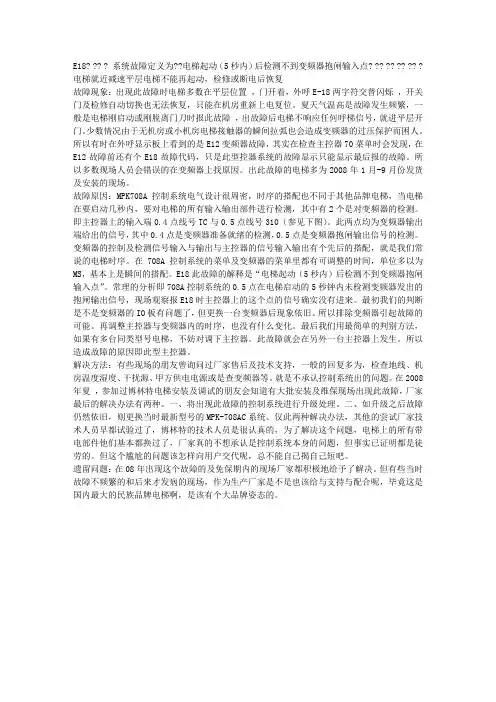

博林特708a 系统e18故障分析处理方法
E18? ?? ? 系统故障定义为??电梯起动（5秒内）后检测不到变频器抱闸输入点? ?? ?? ?? ?? ?电梯就近减速平层电梯不能再起动，检修或断电后恢复故障现象：出现此故障时电梯多数在平层位置，门开着，外呼E-18两字符交替闪烁，开关门及检修自动切换也无法恢复，只能在机房重新上电复位。
夏天气温高是故障发生频繁，一般是电梯刚启动或刚脱离门刀时报此故障，出故障后电梯不响应任何呼梯信号，就进平层开门。
少数情况由于无机房或小机房电梯接触器的瞬间拉弧也会造成变频器的过压保护而困人。
所以有时在外呼显示板上看到的是E12变频器故障，其实在检查主控器70菜单时会发现，在E12故障前还有个E18故障代码，只是此型控器系统的故障显示只能显示最后报的故障。
所以多数现场人员会错误的在变频器上找原因。
出此故障的电梯多为2008年1月-9月份发货及安装的现场。
故障原因：MPK708A控制系统电气设计很周密，时序的搭配也不同于其他品牌电梯，当电梯在要启动几秒内，要对电梯的所有输入输出部件进行检测，其中有2个是对变频器的检测。
即主控器上的输入端0.4点线号TC与0.5点线号310（参见下图）。
此两点均为变频器输出端给出的信号，其中0.4点是变频器准备就绪的检测，0.5点是变频器抱闸输出信号的检测。
变频器的控制及检测信号输入与输出与主控器的信号输入输出有个先后的搭配，就是我们常说的电梯时序。
在708A控制系统的菜单及变频器的菜单里都有可调整的时间，单位多以为MS，基本上是瞬间的搭配。
E18此故障的解释是“电梯起动（5秒内）后检测不到变频器抱闸输入点”。
常理的分析即708A控制系统的0.5点在电梯启动的5秒钟内未检测变频器发出的抱闸输出信号，现场观察报E18时主控器上的这个点的信号确实没有进来。
最初我们的判断是不是变频器的IO板有问题了，但更换一台变频器后现象依旧。
所以排除变频器引起故障的可能。
再调整主控器与变频器内的时序，也没有什么变化。
博林特MPK708C用户手册
无脚手架电梯安装慢车调试2009-9-4目录1�序言2�注意事项3.现场元器件装配检查及确认4.上电和参数设置5.主控制器运行条件的确认6.电流及磁场整定步骤7.机房慢车调试8.轿顶慢车调试9.主控器及变频器故障记录1.序言电梯的安装是电梯售后服务的一部分�电梯无脚手架安装即是一种降低成本、提高安装质量并增加施工安全性的新电梯安装方法。
该电梯安装方法系采用电梯自身的轿厢底板作为施工电梯吊篮的底板�以电梯自身的导轨作为电梯吊篮在井道内运行的导轨�以电梯自身的主机作为电梯吊篮在井道内提升的动力�以电梯自身的极限、限位、缓冲器及其开关、限速器和安全钳等安全部件作为吊篮在井道内施工的安全部件。
最大限度地减少了脚手架的使用。
本手册适用于采用M P K708C控制系统的无脚手架安装电梯电气慢车调试�尤其适用于出厂前已经过联机调试的电梯。
如有疑问请及时与公司安装部联系。
安装部2009-9-42-注意事项1、调试前应对应检查井道�确认电梯部件安装完毕�井道内绝不允许有凸起物。
2、调试前应检查底坑无水�井道壁无渗漏。
3、调试前应检查机房温度、湿度合乎要求�地面无积水�无渗漏。
4、调试前应检查控制柜的工作面离墙面的距离大于600m m。
控制柜与机械设备距离应不小于500m m。
5、调试前应对控制柜内各器件进行检查�器件是否完好�连线是否松动�各接插件/电缆连接是否正确�有无松动。
6、调试前应在各厅站门口放置显著标识�以防外部人员误入电梯发生意外。
调试过程中非调试人员严禁进入机房。
7、调试过程中如需切断电源�应在开关处悬挂或粘贴明显标识。
8、调试过程中应对主调试人发出的每项指令加以重复�无误后方可执行�以免造成失误。
9、调试过程中如需进入井道应带安全帽。
10、调试过程中任何人未经允许不得私自进入底坑或上轿顶。
11、在吊装曳引机时�应特别注意使用标识吊点�并保护编码器12、调试前应检查电动设备的检验期有效13、烧电焊时�要检查地线和焊把线�防止电焊时烧毁控制柜元器件14、在整个无脚手架电梯安装过程中�必须保证安全钳及限速器起超速保护的作用�限位、轿厢缓冲器及对重缓冲器开关起极限运行位置电气保护作用�轿厢缓冲器及对重缓冲器起极限位置缓冲作用�15、对重坨数量应计算准确�对重架放入井道时�确认井道内无人员施工�对重架放入井道时�厅门口操作人员应系安全带�并固定于井道外牢固处16、不能在轿底或工作平台上做任何剧烈运动�走车时�应确认固定轿厢的顶杠脱离井道壁17、电梯安装中避免使用安装队自购的卷扬机、钢丝绳、吊篮等。
MPK708C调试-上电和检查
上电和参数设置在进行了的检查和确认后，尚需进行下列步骤的确认及检查：（1）、取掉抱闸线接插件（2）、确认所有的空气开关处于断开状态（3）、确认井道，轿厢无人，并具备适合电梯安全运行的条件（4）、确认井道外的施工不可能影响电梯安全运行（5）、使控制柜急停按钮置位检查现场提供三相五线制的总进线电压：测量电源控制箱1QF1前端总进线电压，其应为380±7%VAC，相间偏差不应大于15VAC，每一相与N线之间的单相电压为220±7%VAC，N线与PE之间若相通，则N-PE之间的电压不能大于30 VAC。
（因各地区电压等级可能略有差异，此处以3AC380V为标准值）检查总进线线规及总开关容量应达到设计图纸的要求。
以上检查都得以确认正常后，则可上电调试。
通电后的检查：（1）、合上总电源开关1QF1，这时检查进线端子L1、L2、L3之间的电压，其应与总进线电压一致。
（2）、检查控制柜内变压器1TC1的供电，测量其电压如下：控制变压器1TC2：输入（线号：L2、110）：380±7%VAC；输出（线号：114、115）：220±7%VAC；输出（线号：116+、117-）：110±7%VDC（或其他电压等级）；输出（线号：118、119）：110±7%VAC若有问题，请立即检查故障！（3）、检测正常，可以检查变压器、稳压电源的输出电压，测量其电压如下：稳压电源G1：输入（线号：114、115）：220±7%VAC；输出（线号：24V、0V）：24VDC；稳压电源G2：输入同G1；输出（线号：5V、0V1）：5VDC；1、这时，可以测量0V1与0V间为绝缘状态。
若有问题，请立即检查故障！2、主控制器MPK70C的工作电压为直流稳压24V与5V，如果把工作电压错接入交流220V会使其损坏。
主控制器显示和菜单设定：（1）、显示如果稳压电源G1、G2的输出正确。
博林特MPK708C系统电梯参数设置说明
MPK708C系统电梯参数设置说明编制：罗玉明沈阳博林特电梯有限公司MPK708C电气系统出厂参数设置说明一、MPK708C主控器出厂参数设置说明（Y标准单梯设置，其余视工程而定）1、CONGFIG（10）配置菜单序号子菜单名内容出厂设定值11ADDRESS：设定电梯的地址群控或并联时的电梯地址，若是底部有错层的电梯，有地下层站的地址号为奇数。
12CONNECT呼梯工作模式OFF-LINE正常模式YON-LINE自动呼梯模式13SPEED多段速选择<1.5一段速依据层站高度及速度在井道自学习前设置>1.6二段速>2.0三段速14FLOOR DISPLAY楼层的显示设置0～64,A～Z,-1～-9,1A,2A,1B,2B,1S,2S,A1,A2,A3,B1,B2,B3,E1,E2,F1,G1,G2,UB,DB,PB,LG,L1,L2,M1,M2,P1,P2,P3,S1,S2,S3,SS,RC,5A,8A,3A,RG,PH,JP,NJ,GH,MP,GF,π,TZ,NF,SB,3B,P4,P5,B4,B5,UG15DATA日期:年/月/日调整为当前日期16TIME时间:时/分/秒调整为当前时间17LEARNING设置自学习功能OFF:自学习后自动变OFFYON：允许自学习运行18MANUAL DOOR司机时开门方式ON:长按关门钮YOFF：点动关门钮19MANUAL DIRECTION司机时外呼截梯ON:外呼不截梯YOFF:外呼截梯1A CONVERTER SELECT变频器选择SIEI YMICOCONTROL配mico变频器1B DIFERFLOOR并联梯错层层站数0无错层Y1底端错一层2底端错二层1C SOFTWARE VERSION软件版本非设定项目1D PULSES PR运行曲线显示分辨率默认值1282、TIME（20）时间菜单21STOP方向/使能释放时间默认值3.5ｓ22START默认值0ｓ备用23BRAKE默认值0ｓ备用24DOOR OPEN开门的时间默认值3.0ｓ，提前开门时设置提前开门时间25DOOR CLOSE关门的时间默认值5ｓ26OPEN PROTECT开门保护的时间默认值8ｓ27CLOSE PROTECT关门保护的时间默认值8ｓ28RINGING蜂鸣器鸣响频率默认值10/T29GONG到站钟信号输出周期默认值1ｓ2A SPEED STOP自动找平层停延时默认值0.9ｓ2B FLOOR PROTECT单楼层时间保护默认值13ｓ2C TIME1安全触板蜂鸣时间默认值10ｓ2D TIME2运行时间保护60ｓ2ETIME3默认值0ｓ未使用2F RUN TIMES运行次数只读，非设定项3、STATION(30)31BASE并联电梯的基站及锁梯层站1-8根据工程情况设定32FIRE HOUSE消防层站根据工程情况设定33HIGHEST显示自学习的层站数非设定项34WAIT（1）电梯并联时待梯层根据工程情况设定35WAIT（2）备用36REPLY STATION设置响应的楼层数根据工程情况设定4、CALL(40)呼梯菜单序号子菜单内容出厂设定值41UP CALL 上呼42DOWN CALL 下呼43CAR CALL 轿内呼梯5、I/O(50)输入/输出监视菜单序号子菜单内容出厂设定值51INPUT(A,B,0.0-3.3)主控制器输入状态52OUT(0.0-2.5)主控器输出状态53X01-X08内选板状态54A00-A13PM709输入信号状态X34,X35主控器输出状态55B00-B06PM709输出信号状态6、DOOR(60)门设置菜单序号子菜单内容出厂设定值61DOOR1 1#门62DOOR2 2#门7、HISTORY(70)故障记录菜单序号子菜单内容出厂设定值70HISTORY Ex:故障代码F:S:T:8、PASSWORD(80)密码菜单序号子菜单内容出厂设定值81PASSWORD密码PLEASE INPUT:00000默认值000009、PULSE MONITOR(90)脉冲监视菜单序号子菜单内容出厂设定值91CURRENT当前脉冲值自学习获得非设定项92RUN_IN1/4门区数自学习获得非设定项93DEL.1DISTANCEV1减速距离V1减速距离自学习获得非设定项94DEL.2DISTANCEV2减速距离V2减速距离自学习获得非设定项95DEL.3DISTANCEV3减速距离V3减速距离自学习获得非设定项96FLOOR对应楼层脉冲数对应楼层脉冲数自学习获得非设定项97DEL.V2PERMIT（×DL）V2允许减速距离自学习获得非设定项98DEL.V3PERMIT（×DL）V3允许减速距离自学习获得非设定项99RUN V2Dis（×DL）起动V2距离自学习获得非设定项9A RUN V3Dis（×DL）起动V3距离自学习获得非设定项9B DOOR LENGTH（MM）非设定项，备用10、INPUT SELECT（A0）功能选择菜单序号子菜单名内容出厂设定值A1GOINGBACK自动返回基站设定00：不返基站Yxx：返基站时间(分钟)A2BRAKE抱闸检测选择ON：检测抱闸开关OFF：不检测抱闸开关YA3DISTURB PRO轻载防捣乱功能选择OFF：无此功能ON：有此功能YA4DISTURB NUM防捣乱数设定防捣乱数设定,1-8A5FIRE MODE消防模式00：显示“火”字样Y01：显示“F”字样04：俄罗斯火灾模式，显示“π”字样说明：FIRE MODE参数设置，采用二进制位进行不同消防模式的设置，下图为具体说明，设置参数时需要将其转换为十进制数值进行设置。
博林特故障说明
16、MPK708C系统电梯故障手册电梯在调试过程中会出现各种故障，系统的故障记录信息是问题分析，解决的有效途径，本手册详细介绍了MPK708C电梯控制系统、SIEI 变频器提供的各种故障信息及分析解决问题的方。
16.1 MPK708C控制器故障记录图例：1、Ｅ１： Security circuit opened解释：安全回路断开原因：变压器TC2保险丝熔断安全回路有开关路动作安全窗、盘车手轮、底坑、轿顶、机房、曳引机急停开关动作解决办法：更换保险丝检查限速器、上/下极限、断绳、缓冲器、安全钳开关检查安全窗、盘车手轮、底坑、轿顶、机房、曳引机急停动作故障显示及恢复方法：楼层显示器可显示，微机记录故障，安全回路恢复正常即可复位故障。
2、Ｅ２：Door Lock Opened Or Error解释：门锁故障原因：关门时厅/ 轿门锁不通，超时关门运行时厅/ 轿门锁断开，电梯急停主控器检测点故障解决办法：检查门机检查轿顶板PM709输入输出信号动作是否准确主控器I3.1 , I3.2 输入信号是否正确检查厅/轿门联锁及线路故障显示及恢复方法：楼层显示器可显示，微机记录故障，门锁信号恢复正常即可复位故障。
出现此故障后可能伴有E14出现，电梯到端站重新校正后恢复运行。
3、Ｅ３： Can’t Find the Leveling Point解释：电梯减速后超过10秒检测不到门区信号原因：门区开关损坏平层板插入深度少解决办法：更换门区开关平层板至少插入开关2/3故障显示及恢复方法：楼层显示器显示，微机记录故障，检修复位。
4、Ｅ４： Can’t Find the Deceleration Point解释：检测不到减速点原因：换速（双稳态）开关故障换速磁铁位置错误变频器分频卡输出脉冲错误或有干扰参数time/floor protect错误解决办法：检查换速（双稳态）开关，并更换1mm调整磁铁位置，磁铁距离开关水平距离6+-通过主控器显示界面观察脉冲信号变化是否正常检测变频器分频模块调整加大time/floor protect参数（默认13S）故障显示及恢复方法：楼层显示器可显示，微机记录故障，出现此故障后可能伴有E14出现，电梯到端站重新校正后恢复运行。
BLT708C故障手册
M P K708C系统电梯故障手册编制：审核：批准：沈阳博林特电梯有限公司M P K708C系统电梯故障手册电梯在调试过程中会出现各种故障，系统的故障记录信息是问题分析，解决的有效途径，本手册详细介绍了M P K708C电梯控制系统、S I E I变频器提供的各种故障信息及分析解决问题的方。
一、M P K708C控制器故障记录图例：1、Ｅ１：S e c u r i t y c i r c u i t o p e n e d解释：安全回路断开原因：变压器T C2保险丝熔断安全回路有开关路动作安全窗、盘车手轮、底坑、轿顶、机房、曳引机急停开关动作解决办法：更换保险丝检查限速器、上/下极限、断绳、缓冲器、安全钳开关检查安全窗、盘车手轮、底坑、轿顶、机房、曳引机急停动作故障显示及恢复方法：楼层显示器可显示，微机记录故障，安全回路恢复正常即可复位故障。
2、Ｅ２：D o o r L o c k O p e n e d O r E r r o r解释：门锁故障原因：关门时厅/轿门锁不通，超时关门运行时厅/轿门锁断开，电梯急停主控器检测点故障解决办法：检查门机检查轿顶板P M709输入输出信号动作是否准确主控器I3.1,I3.2输入信号是否正确检查厅/轿门联锁及线路故障显示及恢复方法：楼层显示器可显示，微机记录故障，门锁信号恢复正常即可复位故障。
出现此故障后可能伴有E14出现，电梯到端站重新校正后恢复运行。
3、Ｅ３：C a n’t F i n d t h e L e v e l i n g P o i n t解释：电梯减速后超过10秒检测不到门区信号原因：门区开关损坏平层板插入深度少解决办法：更换门区开关平层板至少插入开关2/3故障显示及恢复方法：楼层显示器显示，微机记录故障，检修复位。
4、Ｅ４：C a n’t F i n d t h e D e c e l e r a t i o n P o i n t解释：检测不到减速点原因：换速（双稳态）开关故障换速磁铁位置错误变频器分频卡输出脉冲错误或有干扰参数t i m e/f l o o r p r o t e c t错误解决办法：检查换速（双稳态）开关，并更换调整磁铁位置，磁铁距离开关水平距离6+-1m m通过主控器显示界面观察脉冲信号变化是否正常检测变频器分频模块调整加大t i m e/f l o o r p r o t e c t参数（默认13S）故障显示及恢复方法：楼层显示器可显示，微机记录故障，出现此故障后可能伴有E14出现，电梯到端站重新校正后恢复运行。
博林特708C各端子定义
输入点内容说明线号1M 24VDC 各检测点供电24V0.0 检修/正常闭合为正常运行状态4150.1 慢车/上闭合有效4080.2 慢车/下闭合有效4090.3 运行检测运行时断开,停止时闭合400.4 变频器故障闭合为变频器工作正常TC0.5 超载4620.6 开门按钮闭合有效4710.7 关门按钮闭合有效4721.0 开门限位开门到位时,信号断开4581.1 关门限位关门到位时,信号断开4591.2 开门限位2 2#开门到位时,信号断开4601.3 关门限位2 2#关门到位时,信号断开4611.4 安全触板触板动作时未断开状态空2M 24VDC 各检测点供电24V1.5 锁梯锁梯时闭合4171.6 门区门区时闭合4141.7 消防消防时闭合4162.0 限位/上电梯上限位时,信号断开4192.1 限位/下电梯下限位时,信号断开4182.2 V3/上V3 速度上换速点时,信号断开4562.3 V3/下V3 速度下换速点时,信号断开4572.4 V2/上V2 速度上换速点时,信号断开4222.5 V2/下V2 速度下换速点时,信号断开4232.6 V1/上V1 速度上换速点时,信号断开4202.7 V1/下V1 速度下换速点时,信号断开4213.0 厅门/轿门继电器检测厅门/轿门关闭时有效空3.0 110V AC零地线安全回路与厅门回路检测公共点1193.1 厅门锁110V AC检测厅门锁5193.2 轿门锁110V AC 检测轿门锁U43.3 安全回路110V AC 检测安全回路513输出点519478484483第二个插子共七个空脚24V空空空474REVFWD空24VENAV3V2V1V0VN空空空0V24V0V24V空空门机XP18 - XP18a 定义插针号内容线号1 220V电源1142 220V电源1153 开门限位4314 关门限位4325 开门信号4336 关门信号4347 0V 0V8 开关门COM 4259 PE门电机变频器220V AC 两相电源PLC:输入端子:X2-开门信号X3-关门信号PLC:输出端子:Y7-开门到位Y4关门到位西威变频器各引脚定义引脚线号定义12 ENA 使能信号,高电平有效,同时也可规划13 FWD 正转,可编程输入,出厂默认正转14 REV 反转,可编程输入,出厂默认反转15 V0 外部故障,可编程输入,出厂默认外部故障16 0V 公共点,输入输出的参考点,端子12-15 36-39 41-42 注：16 与18点同为0V，用封线短接，18 空0V，+24V电源输出参考点端子1919 空+24V out，+24V电源输出参考点端子18，27，28 21 22 23 24 2526 空BU 制动单元命令，参考点2727 空0V 24 制动单元命令参考点28 RESERVED29 RESERVED36 V1 多段速选择0，可编程输入，默认设置：多段速037 V2 多段速选择1，可编程输入，默认设置：多段速138 V3 多段速选择2，可编程输入，默认设置：多段速239 VN 故障复位，可编程输出，默认设置：故障复位41 314 驱动器就绪，可编程输出，默认：驱动器就绪42 零速，可编程输出，默认设置：零速46 24V 数字输出端子41，42 电源，参考点1678 空电机PTC过热测量79 空电机PTC过热测量注：78-79 用色敏电阻短接R（1K）80 0V 变频器故障82 311 变频器故障83 0V 抱闸反馈85 310 抱闸反馈。
博林特故障说明
博林特故障说明16、MPK708C系统电梯故障手册电梯在调试过程中会出现各种故障，系统的故障记录信息是问题分析，解决的有效途径，本手册详细介绍了MPK708C电梯控制系统、变频器提供的各种故障信息及分析解决问题的方。
SIEI 16.1 MPK708C 控制器故障记录图例：1、Ｅ１：Security circuit opened解释：安全回路断开原因：变压器TC2保险丝熔断安全回路有开关路动作安全窗、盘车手轮、底坑、轿顶、机房、曳引机急停开关动作解决办法：更换保险丝检查限速器、上/ 下极限、断绳、缓冲器、安全钳开关检查安全窗、盘车手轮、底坑、轿顶、机房、曳引机急停动作故障显示及恢复方法：楼层显示器可显示，微机记录故障，安全回路恢复正常即可复位故障。
2、Ｅ２：Door Lock Opened Or Error解释：门锁故障原因：关门时厅/ 轿门锁不通，超时关门运行时厅/ 轿门锁断开，电梯急停主控器检测点故障解决办法：检查门机检查轿顶板PM709输入输出信号动作是否准确主控器I3.1 , I3.2 输入信号是否正确检查厅/轿门联锁及线路故障显示及恢复方法：楼层显示器可显示，微机记录故障，门锁信号恢复正常即可复位故障。
出现此故障后可能伴有E14 出现，电梯到端站重新校正后恢复运行。
3、Ｅ３：Can' t Find the Leveling Point解释：电梯减速后超过10 秒检测不到门区信号原因：门区开关损坏平层板插入深度少解决办法：更换门区开关平层板至少插入开关2/3 故障显示及恢复方法：楼层显示器显示，微机记录故障，检修复位4、Ｅ４：Can' t Find the Deceleration Point解释：检测不到减速点原因：换速（双稳态）开关故障换速磁铁位置错误变频器分频卡输出脉冲错误或有干扰参数time/floor protect 错误解决办法：检查换速（双稳态）开关，并更换调整磁铁位置，磁铁距离开关水平距离6+- 1mm 通过主控器显示界面观察脉冲信号变化是否正常检测变频器分频模块调整加大time/floor protect 参数（默认13S）故障显示及恢复方法：楼层显示器可显示，微机记录故障，出现此故障后可能伴有E14 出现，电梯到端站重新校正后恢复运行。
新时达AS380二代一体机故障代码
电机过热输入点有输入信号
持续 0.5 秒出现倒溜现象(上行时速度反馈<-150mm，下行时速度反 馈>150mm) 速度反馈值大于允许速度持续 0.1 秒，报故障 23。 当给定速度小于 1m/s 时，允许速度=给定速度+0.25m/s 当给定速度大于 1m/s 时，允许速度=给定速度*1.25 最大允许速度<额定速度*108% 终端层以 0.8m/s2 减速度运行时，速度反馈持续超过减速度 0.1 秒，报故 障 23
38 抱闸开关故障
（粘连故障） 主板对抱闸接触器有驱动信号，但抱闸开关输入检测点检测到开关没有
动作
40 运行信号故障
一体机控制部分给出运行信号，而未收到驱动部分的运行信号反馈
42 减速开关动作错误
上行越层并且下一级强慢开关同时动作或下行越层同时上一级强慢开关 同时动作
提前开门继电器检测故 提前开门继电器输出跟提前开门检测输入不一致超过 0.5s,Y14 有输出但
10mm 或者大于 100mm
自学习的插板数与设电 安装的插板数 = 预设总总数(F11) － 偏置实层数(F10)。但安装的插板
69 梯总层数和层楼偏置数 总数和上式计算所得的数值不同。
的设定不一致故障
驱动系统故障代码
故障 代码
故障显示
可能原因
直流端电压过高
对策 检查电网电源，检查是否大惯性负载无能耗制动快速停机
30 平层位置误差过大 32 运行中安全回路断
停车时会对平层位置的误差做检测，当检测到误差超过该 F146 设置的值 时，报此故障。 电梯运行中发生安全回路断开
主板对抱闸接触器无闸接触器触点故障 主板对抱闸接触器有驱动信号, 但输入检测点没有输入信号（不吸合故
三菱菱云故障码
三菱-菱云系列电梯的故障代码表故障代码表(F板为例)：...分享首次分享者：ljj已被分享1次评论(0)复制链接分享转载举报三菱-菱云系列电梯的故障代码表故障代码表(F板为例)：02：运行中门锁脱开（急停）03：错位（超过45CM），撞到上限位开关时修正，即层楼置为最高层04：错位（超过45CM），撞到下限位开关时修正，即层楼置为最底层05：电梯到站无法开门06：关门关不上，蜂鸣器响08：通讯中断09：变频器出错，急停，变频器故障对应变频器故障代码表处理10：错位（超过45CM），撞到上终端减速开关时修正11：错位（超过45CM），撞到下终端减速开关时修正12：错位（超过45CM），撞到上终端减速开关时修正13：错位（超过45CM），撞到下终端减速开关时修正15：变频器未输出运行信号到SM-01的JP2.10(X19)16：变频器运行信号在上抱闸前无17：参数错误18：写层时层楼不符20：平层开关动作不正确22：电梯反向溜车23：电梯超速急停24：电梯失速急停31：电梯溜车急停32：安全回路断开急停33：电机电源接触器保护，停止启动34：抱闸接触器保护，停止启动35：抱闸接触器保护，停止启动36：电机电源接触器保护，停止启动37：轿门锁继电器保护，停止启动接触器损坏，不能正常吸合38：抱闸开关故障39：安全回路的触点保护44：门区开关动作不正确45：开门再平层继电器触点保护49：在开门到位的状态下厅门锁与轿门锁不一致50：厅门锁与厅门锁继电器检测不一致51：门连续受阻超过3次52：开门再平层超过10秒仍不平53：控制调速器进线接触器信号与调速器进线接触器触点检测不一致 P1板的3FF代码编码器故障001 正常运行停止 042 下端站 KSE 偏低 083 无 24 电源 619 速度参考值警告002 MC (微处理机)异常 043 下端站 KSE 偏高 084 DMS 损坏 620 电机控制超时003 停止时无 KSE 044 KSE 的距离较高085 LM 通讯中断 621 UART 接受失败004 非法移动 045 无顶层 086 RUET 故障 622 消息源故障005 停止时 SH 吸合 046 顶层错误 087 RTSC 故障 623 消息长度错误006 停止时 SB 吸合 047 再平层错误 088 编码器故障 624 接受状态错误007 SH 故障 048 ? 089 运行时间过长 625 发送状态错误008 SB 故障 049 OTP/ 层楼错误 090 停止反转故障 626 EPROM 检验失败009 KB 故障050 软件错误 091 SMBP 故障 627 RAM 故障010 FC 故障 051 零参数 092 IVXVF--HW 故障 628 电池故障011 FC 阻断 052 CTP 溢出 093 ACCESS 按钮开关 629 RAM 校验失败012 方向错误 053 通讯中断 094 门触点 630 看门狗故障013 超速 054 PTC 校验数据 095 ESTL 超速 631 传送错误014 速度过低055 PVF 通讯中断 096 ESTL 转接错误 632 安全回路开015 无向下目标 056 轿厢不停 097 ESTL 设备错误 633 HW 编码警告016 无向上目标 057 PVF 不停098 通讯总线错误 634 矢量异常017 KSE 过速 058 SH 不停 099 RSX 故障 635 接触器超时018 无下端站 KSE 059 单次复位 100 RFE 故障 636 驱动板电源故障019 无上端站 KSE 060 双次复位 101 RTRT 故障 637 制动电阻过热020 位置丢失 061 RSE1 故障 102 RKUET 故障021 更高优先坏 062 RSE2 故障022 标志码清除 063 RSE3 故障错误代码表错误代码错误内容解除方法e10 速度异常检出进行错误清除操作 e11 速度异常检出后运转信号不断开电源再接通后进行错误清除操作e20 扶手滑动检出进行错误清除操作e21 扶手滑动检出后运转信号不断开电源再接通后进行错误清除操作e30 扶手滑动复位模式设定值异常设定扶手滑动复位模式e31 扶手滑动持续时间设定值异常设定扶手滑动持续时间e32 扶手滑动监视开始时间设定值异常设定扶手滑动监视开始时间e33 扶手滑动计测定值异常设定扶手滑动计测值e34 速度异常复位模式设定值异常设定速度异常复位模式e35 运转脉冲计测定值异常设定运转脉冲计测值e40 供油周期设定值异常设定供油周期e41 供油时间设定值异常设定供油时间e50 cpu错误再合上电源e51 cpu内部ram w/r检查错误再合上电源e52 cpu内部rom总和检查错误再合上电源e53 eeprom占线计时器输出错误再合上电源e54 eeprom写入许可错误再合上电源e55 eeprom写入禁止错误再合上电源e56 eeprom写入错误再合上电源e58 运转信号接通故障错误断开运转信号，再合上电源进行错误清除操作e59 运转信号断开故障错误再合上电源后进行错误清除操作监视器出错,再合上电源三菱菱云（LEHY-2)故障码------E0正常------E1速度异常过低时检出《SW-TGBL》------E2速度过大是检出《SW-TGBH》------E3逆转是检出《SW-TGBR》------E4AST异常时检出《SW-AST》------E5逆变器过电流时检出《SS-LOCFO》------E6整流器过电流检出《SS-COVH》------E7整流器电压不足时检出《SS-LVLT》------E8LB线圈故障断电时检出《SW-CFLB》------E95#线圈故障断电时检出《SW-CFU》------EA迫力接点ON/OFF故障时检出《SW-CFBK》------EB轿箱直接信号传输异常《ST-STSCE》------EC厅外和指令直接信号传输异常《ST-STSHE》------ED系统异常《ST-SYER》------EE驱动在不能启动《SD-DNRS》------EF控制在不能启动《SW-NRS》。
新时达AS380二代一体机故障代码
外围有短路现象
检查电机及输出接线是否有短路，对地是否短路，
输出有缺相
检查电机及输出接线是否有松动
编码器故障
检查编码器是否损坏或接线是否正确
模块过流保 编码器相位错 71
护 电动机相位错
检查编码器相位 检查电动机相位
相位角自学习不正确 重新自学习相位角
相位自学习时电流不够 增加 F247 自学习时电流增益
45
障
X17 没有输入;Y14 没有输出但 X17 有输入
49 通讯故障
驱动部分和控制部分通讯异常
50 参数错误
参数读取错误
54 门锁不一致故障
开门时，厅门锁和门锁高压检测点不一致
60 基极封锁故障
运行中检测到输出接触器触点断开立即关断一体机输出，并报 60 号故障
61 启动信号故障
抱闸打开后，没有收到驱动部分返回的零伺服结束信号
检查编码器是否损坏或接线是否正确
输出有缺相
检查电机及输出接线是否有松动
加速时间太短
延长加速时间
77
速度偏差 负载太大
减轻负载
电流限制太低
在允许范围内适当提高限流值
（加速运行 中）母线过
压保护
输入电源电压异常
电机高速旋转中再次快速 启动
检查输入电源 电机转动停止后再启动
负载转动惯量过大
使用合适的能耗制动组件
10mm 或者大于 100mm
自学习的插板数与设电 安装的插板数 = 预设总总数(F11) － 偏置实层数(F10)。但安装的插板
69 梯总层数和层楼偏置数 总数和上式计算所得的数值不同。
的设定不一致故障
驱动系统故障代码
故障 代码
故障显示
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、Ｅ１： Security circuit opened解释：安全回路断开原因：变压器TC2保险丝熔断安全回路有开关路动作安全窗、盘车手轮、底坑、轿顶、机房、曳引机急停开关动作解决办法：更换保险丝检查限速器、上/下极限、断绳、缓冲器、安全钳开关检查安全窗、盘车手轮、底坑、轿顶、机房、曳引机急停动作故障显示及恢复方法：楼层显示器可显示，微机记录故障，安全回路恢复正常即可复位故障。
2、Ｅ２：Door Lock Opened Or Error解释：门锁故障原因：关门时厅/ 轿门锁不通，超时关门运行时厅/ 轿门锁断开，电梯急停主控器检测点故障解决办法：检查门机检查轿顶板PM709输入输出信号动作是否准确主控器I3.1 , I3.2 输入信号是否正确检查厅/轿门联锁及线路故障显示及恢复方法：楼层显示器可显示，微机记录故障，门锁信号恢复正常即可复位故障。
出现此故障后可能伴有E14出现，电梯到端站重新校正后恢复运行。
3、Ｅ３： Can’t Find the Leveling Point解释：电梯减速后超过10秒检测不到门区信号原因：门区开关损坏平层板插入深度少解决办法：更换门区开关平层板至少插入开关2/3故障显示及恢复方法：楼层显示器显示，微机记录故障，检修复位。
4、Ｅ４： Can’t Find the Deceleration Point解释：检测不到减速点原因：换速（双稳态）开关故障换速磁铁位置错误变频器分频卡输出脉冲错误或有干扰参数time/floor protect错误解决办法：检查换速（双稳态）开关，并更换1mm调整磁铁位置，磁铁距离开关水平距离6+-通过主控器显示界面观察脉冲信号变化是否正常检测变频器分频模块调整加大time/floor protect参数（默认13S）故障显示及恢复方法：楼层显示器可显示，微机记录故障，出现此故障后可能伴有E14出现，电梯到端站重新校正后恢复运行。
5、Ｅ５：Up Limited Switch Opened解释：上限位断开，上行急停，下行可以，上行不能再起动原因：电梯碰到上限位解决办法：将电梯“TEST”向下运行故障显示及恢复方法：楼层显示器可显示，微机记录故障6、Ｅ６：Down Limited Switch Opened解释：下限位断开，下行急停，上行可以，下行不能再起动原因：电梯碰到下限位解决办法：将电梯“紧急电动”向上运行故障显示及恢复方法：楼层显示器可显示，微机记录故障7、Ｅ７：Deceleration Switch Error解释：当电梯起动多层速度时，若短站顺向强换断开，则电梯急停，此故障一般为强换开关误动作引起。
原因：换速（双稳态）开关故障（V1换速开关为双稳态开关）换速磁铁位置错误解决办法：检查换速（双稳态）开关，并更换1mm调整磁铁位置，磁铁距离开关水平距离6+-故障显示及恢复方法：楼层显示器不显示，微机记录故障，电梯急停后将慢车平层8、Ｅ８：Contact Not Release解释：主接触器或抱闸接触器触点粘死原因：主接触器或抱闸接触器损坏或辅助触点粘死解决办法：对损坏部件进行更换故障显示及恢复方法：楼层显示器可显示，微机记录故障，触点释放后电梯恢复运行。
9、Ｅ９：Taco Direction Error解释：编码器输入A、B反向原因：A、B相接线反插头断线，缺一相分频卡故障解决办法：掉换A、B检查插头接线检查分频卡，请与厂家联系故障显示及恢复方法：楼层显示器可显示，微机记录故障，电梯平层开门后恢复运行。
10、Ｅ１０：Brake Error解释：抱闸反馈故障（主机）电梯运行时，抱闸没打开，电梯就近减速平层，不能再起动原因：抱闸检测开关损坏检查线路是否正常参数设置错误（无此功能而参数被设置）解决办法：更换损坏元件重新设定主控器参数故障显示及恢复方法：楼层显示器可显示，微机记录故障，打检修或断电后恢复。
11、Ｅ１１：Run Time Error解释：运行超时，电梯运行超过“TIME 2”菜单限制，或平层感应器信号不变化。
原因：time/floor protect或time2楼层保护时间短或time/speed stop 时间设置过长找不到门区或门区信号丢失平层板插入门区开关不够深，开关不能可靠动作减速点动作不正常解决办法：调整楼层保护时间 time/floor protect调整time/speed stop 时间 (默认0.9S)检查门区开关及线路检查平层板插入门区开关深度是否足够检查换速信号及开关是否正常故障显示及恢复方法：楼层显示器可显示，微机记录故障，打检修或断电后恢复。
12、Ｅ１２：Inverter Error解释：变频器故障，变频器监控点断开，电梯急停原因：变频器有故障报警，参见变频故障说明继电器3KA2损坏变频器损坏或参数错误解决办法：将变频器故障复位更换继电器请与厂家联系故障显示及恢复方法：楼层显示器可显示，微机记录故障，变频器监控点接通后恢复。
13、Ｅ１３：Door Contact not Release解释：开门超过了3秒，门锁不断开，电梯不能再起动原因：门机没电或手动门机接线错误开/关门控制继电器有故障，检查PM709门机控制信号解决办法：打开门机电源开关并设位自动状态检查门机接线检查继电器（PM709）故障显示及恢复方法：楼层显示器可显示，微机记录故障，门锁断开或打检修后恢复。
14、Ｅ１４：解释：计数有误差，电梯所处楼层与计算脉冲误差超过短站换速距离原因：电梯没能正常停靠在平层位置，有时E2，E4，E9等故障均可能引起此报警。
解决办法：平层调整或端站换速开关调整后若频繁出现请重新自学习检测故障记录中是否有E2，E4，E9，E18等故障并检查发生原因故障显示及恢复方法：楼层显示器不显示，微机记录故障，电梯平层后将以单层速度回归下端站。
15、Ｅ１５：解释：脉冲计数楼层与感应器计数不一致原因：门区开关故障或安装不到位门区开关接线错误脉冲信号不正常，检测是否有E9，E14出现解决办法：检查门区开关，如损坏进行更换检查接线检查脉冲计数，参考相关故障代码。
故障显示及恢复方法：楼层显示器不显示，微机记录故障，不作停梯处理。
16、Ｅ１６：暂无用解释：在E22故障下，电梯在下限位但端站信号不正确原因：V1换速开关损坏装铁与换速开关相对位置安装不到位解决办法：更换开关检查安装相对尺寸是否正确故障显示及恢复方法：17、Ｅ１７：解释：厅门被非法打开轿门锁闭合超过两秒，厅门锁还是不通原因：门锁开关损坏或接线问题门机调整不到位解决办法：更换开关或检查接线检查门机安装调整尺寸是否到位。
故障显示及恢复方法：楼层显示器可显示，微机记录故障，18、Ｅ１８：解释：电梯起动（1.5秒内）后检测不到变频器抱闸输入点原因：变频器损坏或参数设置错位接线或端子松动电梯运行过程中有主接触器（4KM1,4KM2）抖动断开解决办法：检查变频器及参数检查接线及端子观察电梯运行过程中有主接触器（4KM1,4KM2）抖动断开，如有检查安全回路或门锁是否有瞬间断开状况保持底坑干燥故障显示及恢复方法：楼层显示器可显示，微机记录故障，电梯就近减速平层电梯不能再起动，检修或断电后恢复19、Ｅ１９：解释：变频器抱闸监控点不断开，电梯不能再起动原因：变频器损坏或参数设置错位控制器输入点损坏解决办法：检查变频器及参数更换控制器故障显示及恢复方法：楼层显示器可显示，微机记录故障，监控点断开后恢复20、Ｅ２０：解释：楼层记录以强换开关不一致，电梯不在端站而开关断开原因：换速开关损坏换速磁铁安装不正确门区开关有误动作发生解决办法：更换开关1mm调整磁铁位置，磁铁距离开关水平距离6+-更换门区开关故障显示及恢复方法：楼层显示器不显示，微机记录故障21、Ｅ２１：解释：抱闸开关不断开（主机），电梯不能再起动原因：抱闸检测开关损坏或接线错误抱闸调整问题解决办法：更换开关，检查接线闸臂重新调整故障显示及恢复方法：楼层显示器可显示，微机记录故障，抱闸开关释放后恢复22、Ｅ２２：解释：楼层记录以强换开关不一致，电梯在端站而强换不断开原因：换速开关损坏换速磁铁安装不正确解决办法：更换开关，检查接线调整磁铁位置，磁铁距离开关水平距离6+1mm-故障显示及恢复方法：楼层显示器不显示，微机记录故障23、Ｅ２３：解释：按钮卡死故障，卡住超过30秒原因：外呼按钮卡死解决办法：检查外呼按钮，如有损坏进行更换故障显示及恢复方法：楼层显示器不显示，微机记录故障24、Ｅ２４：解释：当门锁接通超过3秒，关门限位开关还没有断开，则微机将记录故障E24，外呼和内选同时显示该故障号，并反向开门, 若没有2号门机，则2号门机关门限位输入点必须留空。
原因：门机关门限位双稳态开关损坏门机关门限位开关调整不到位解决办法：检查开关，如有损坏进行更换调整开关位置故障显示及恢复方法：楼层显示器可显示，微机记录故障，当打检修或门锁断开超过2秒或关门限位断开后都可复位此故障。
25、Ｅ２５：解释：有提前开门功能时，检测不到“安全门区”输入点（I3.4）原因：接线松动或错误安全模块损坏解决办法：检查接线检查安全模块（SM01-001）故障显示及恢复方法：楼层显示器可显示，微机记录故障，信号恢复后即可复位此故障。
26、Ｅ２６：解释：轿顶板PM709通讯故障（参数INPUT SELECT/PMCARD=ON时）原因：传输线路干扰控制板或PM709板损坏解决办法：检查通讯线路，排除干扰更换控制板故障显示及恢复方法：楼层显示器可显示，微机记录故障，通讯恢复后可复位此故障。
27、Ｅ２７：解释：有提前开门功能时，检测不到“安全触点”输入（I3.5）原因：接线松动或错误门区信号故障安全模块（SM01-001）故障解决办法：检查接线检查门区开关动作是否准确，安装是否到位检查安全模块（SM01-001）工作是否正常故障显示及恢复方法：楼层显示器可显示，微机记录故障，信号恢复后可复位此故障。
28、Ｅ２８：解释：有提前开门功能时，检测不到速度检测点输入（I3.0）原因：变频器参数故障或元件损坏继电器（3KA4）损坏解决办法：检查变频器参数及速度监控信号检查继电器（3KA4）及其接线故障显示及恢复方法：楼层显示器可显示，微机记录故障，信号恢复后可复位此故障。
29、Ｅ２９：暂无用解释：原因：解决办法：故障显示及恢复方法：30、Ｅ３０：解释：在俄罗斯模式下安全窗被打开，电梯不能走车，安全窗关闭后需要检修复位原因：安全窗开关损坏或接线问题人为操作后忘记复位解决办法：检查接线或更换开关检修复位故障显示及恢复方法：楼层显示器可显示，微机记录故障，只有打检修后可复位此故障。
31、Ｅ３１：解释：平层开关信号粘连故障，给出运行信号3S钟平层信号无动作。
