砖混结构计算书
砖混结构计算书
2楼板设计2.1楼面结构信息及单元划分：结构板厚取100㎜,并在③～ⒷⒹ和Ⓓ～⑤⑦、Ⓓ～⑦⑨段设L1、L2、L3,截面均为b×h=240×300对楼面做一定划分并将楼梯间处做一些调整,选代表性部分作为计算单元.做法如图1：表1恒荷载分项系数γg=1.2 活载分项系数γq=1.4楼面恒载设计值:g=1.2×3.58=4.3 KN/㎡楼面活载设计值：q=1.4×2.0=2.8 KN/㎡2.3标准层设计：按弹性理论计算板,根据连续多跨双向板的实用计算法计算—跨中最大正弯矩为内支座固支时g+q/2和内支座铰支时q/2算出的弯矩和。
支座最大负弯矩为内支座固支时g+q求得(取相邻板算得的负弯矩绝对值的较大值)。
g+q=4.3+2.8=7.1 KN/㎡g+q/2=4.3+1.4=5.7 KN/㎡q/2=1.4 KN/㎡2.3.1板计算跨度：内跨 Lo=Lc Lc为轴线距离边跨 Lo=Ln+ｂ Ln净跨，ｂ为梁宽2.3.2板弯矩计算：考虑泊松比Vc=0.2 由于房间大小的差异，某些双向板同方向相邻跨度相差较大，因此对算得的弯矩应作一些调整。
A区格板：Lx=3.6-0.12-0.12+0.24=3.6m Ly=4.2m Lx/Ly=0.86mx=(0.0266+0.2×0.0231)(g+q/2)Lx²+(0.0496+0.2×0.035)(q/2)Lx²=0.0312×5.7×3.6²+0.0566×1.4⌧3.6²=3.341 KN☪m/mmy=(0.0231+0.2⌧0.0266)⌧5.7⌧3.6²+(0.035+0.2⌧0.0496)⌧1.4⌧3.6² =2.1+0.82=2.92 KN☪m/mmx =-0.07⌧(g+q)Lx²=-0.07⌧7.1⌧3.6²=-6.44 KN☪m/mmy =-0.067⌧7.1⌧3.6²=-6.24 KN☪m/mB区格板：Lx=3.6m Ly=4.2m Lx/Ly=0.86mx=(0.0322+0.2⌧0.0231)⌧5.7⌧3.6²+(0.0496+0.2⌧0.035)⌧1.4⌧3.6² =2.72+1.03=3.75 KN☪m/mmy=(0.0231+0.2⌧0.0322)⌧5.7⌧3.6²+(0.035+0.2⌧0.0496)⌧1.4⌧3.6² =2.18+0.82=3.00 KN☪m/mmx =-0.0818⌧7.1⌧3.6²=-7.53 KN☪m/mmy =-0.073⌧7.1⌧3.6²=-6.72 KN☪m/mC区格板：Lx=3.5m Ly=4.2m Lx/Ly=0.83mx=(0.0341+0.2⌧0.0225)⌧5.7⌧3.5²+(0.0528+0.2⌧0.0342)⌧1.4⌧3.5²=2.69+1.02=3.71 KN☪m/mmy=(0.0225+0.2⌧0.0341)⌧5.7⌧3.5²+(0.0342+0.2⌧0.0528)⌧1.4⌧3.5²=2.05+0.77=2.82 KN☪m/mmx =-0.0851⌧7.1⌧3.5²=-7.4 KN☪m/mmy =-0.0739⌧7.1⌧3.5²=-6.43 KN☪m/mD区格板：由于D区格板在Y方向与相邻板F(G)的跨度较大，因此在按g+q/2算得的跨中弯矩曾的10%，q/2算得的跨中弯矩减小5%。
毕业设计宿舍楼(六层)砖混房屋结构设计计算书
宿舍楼（六层）砖混房屋结构设计计算书一、设计基本资料设计条件1、本设计为城市某大学学生宿舍楼，位于大学校园内或大学城，具体地点自定。
当地气象资料、工程地质勘察资料自行确定，抗震设防烈度哈市为7度，其他地区自行查询。
2、面积指标：建筑面积4000-6000平方米左右。
3、层数：七层(含七层)以下。
5、结构类型：自定。
6、房间组成及要求学生宿舍、微机室、阅览室、传达值班室、男女厕所、开水房、盥洗室等，每6人住一个宿舍。
以上任务书中未尽说明可自己根据设计规范确定。
1.2 设计内容及深度要求设计内容1.2.2建筑部分（1）底层平面图 1:100（2）标准层平面图 1:100（3）立面图：主要立面及侧立面 1:100（4）剖面图1个 1:100（需剖到楼梯）（5）单元标准层平面图 1:50（布置家具设备等）（6）屋顶平面布置图 1：100（7）墙身大样详图1：10-1：20（8）楼梯建筑施工图1：50-1：100（9）圈梁、构造柱、门窗表及大样1.2.3结构部分（1）结构方案与结构布置（2）梁、柱、楼板（屋面板）、阳台、雨篷的结构计算、配筋设计（3）墙体承载力计算（4）楼梯结构计算及配筋（5）基础设计1.2.4毕业设计提交成果（1）提交建筑、结构或设备计算设计说明书1份。
严格按照东北农业大学本科学生毕业设计基本规范编制，详细资料请上东北农业大学教务处网页查询。
注：建筑说明书包括技术经济指标计算。
（2）提交建筑、结构或设备施工图。
1.2.5深度要求本毕业设计按施工图设计深度要求进行，全部用AUTOCAD软件计算机制图，另外要求有1张手工绘制的施工图纸，图纸选用2#图纸。
1.3设计方法与步骤1、分析研究设计任务书，明确目的、要求及条件。
2、广泛查阅相关设计资料，参观已建成的中小学建筑，扩大眼界，广开思路。
3、在学习参观的基础上，根据教学楼各房间的功能要求及各房间的相互关系进行平面组合设计（比例1:100或1:200）4、在进行平面组合时，要多思考，多动手（即多画），多修改。
宁河砖混结构计算书
目录一．结构概述二．结构荷载计算三．主体结构计算四．基础计算五．楼梯计算附件（一）各层荷载布置图附件（二）各层抗震计算结果附件（三）各层梁配筋结果附件（四）各层楼板配筋结果附件（五）基础计算结果附件（六）楼梯计算结果一．结构概述1．主要设计依据建筑结构荷载规范GB50009-2001（2006年版）混凝土结构设计规范GB50010-2002建筑抗震设计规范GB50011-2001（2008年版）砌体结构设计规范GB50003-2001建筑地基基础设计规范GB50007-2002建筑桩基技术规范JGJ94-2008人民防空地下室设计规范GB50038-2005岩土工程勘察报告工号：k2009-20 2．主体结构形式基础形式：墙下承台梁基础上部结构形式：该工程主体结构为砖混结构。
承重结构混凝土强度等级：3．结构计算参数结构的安全等级：二级；抗震设防分类：丙类；地震设防烈度：8度(0.20g)；场地类别：Ⅲ类场地的特征周期为：T s=0.45基本风压：0.50KN/m2（50年一遇）；基本雪压：0.40KN/m2地基基础的设计等级：丙级二．结构荷载计算1．楼面荷载a．起居室、卧室、阳台等普通房间恒载：后期装修 0.80 KN/M250厚C15豆石混凝土0.05X25=1.25 KN/M230厚复合铝箔挤塑聚苯乙烯保温板0.05 KN/M2吊顶0.10 KN/M2合计 2.20 KN/M2计算取 2.20 KN/M2活载： 2.00KN/M2 b．入户走廊及平台恒载： 20厚花岗岩装修层 0.02X30=0.60 KN/M230厚水泥砂浆 0.03X20=0.60 KN/M250厚C15豆石混凝土0.05X25=1.25 KN/M2合计 2.45 KN/M2计算取 2.50 KN/M2活载： 2.00 KN/M2 c．卫生间恒载：后期装修 0.80KN/M220厚水泥砂浆找平 0.02X20=0.40KN/M270厚C15豆石混凝土0.07X25=1.75KN/M230厚复合铝箔挤塑聚苯乙烯保温板0.05KN/M220厚防水砂浆找平 0.02X20=0.40KN/M2吊顶0.10 KN/M2合计 3.50 KN/M计算取 3.50 KN/M2活载： 2.00 KN/M2 d．楼梯间恒载： 20厚花岗岩装修层 0.020X30=0.60KN/M230厚水泥砂浆 0.03X20=0.60 KN/M2平均200厚钢筋混凝土板 0.20X25=5.00 KN/M2板底抹灰 0.02X20=0.40 KN/M2合计 6.60 KN/M2计算取7.00 KN/M2活载： 3.50 KN/M2 e．电梯机房、新风机房恒载： 20厚水泥砂浆 0.020X20=0.40KN/M2板底抹灰 0.02X20=0.40 KN/M2合计0.80 KN/M2计算取 1.50 KN/M2活载：7.00KN/M2 2．屋面荷载a．上人屋面恒载：40厚细石混凝土0.04X22= 0.88KN/M2防水面层0.05KN/M280厚苯板保温层0.10KN/M220厚水泥砂浆找平层0.020X20= 0.40KN/M2平均120厚炉渣找坡层0.120X10= 1.20KN/M2合计 2.63KN/M2计算取 3.00 KN/M2活载： 2.00 KN/M2 b．非上人屋面恒载：防水面层0.05KN/M280厚苯板保温层0.10KN/M220厚水泥砂浆找平层0.020X20= 0.40KN/M2平均100厚炉渣找坡层0.100X10= 1.00KN/M2合计 1.55KN/M2计算取 2.00KN/M2 活载：0.50 KN/M2 4．墙体荷载填充墙均采用空心砌块a．外墙为200厚：外保温及面层0.04X20=0.80KN/M2200厚空心砌块0.20X10.0=2.00KN/M220厚水泥砂浆0.02X20=0.40KN/M2合计 3.20KN/M2计算取 3.20KN/M2b．内墙为200厚：20厚水泥砂浆0.02X20=0.40KN/M2200厚空心砌块0.20X10.0=2.00KN/M220厚水泥砂浆0.02X20=0.40KN/M2合计 2.80KN/M2计算取 2.80KN/M2c．内墙为200厚（用于橱、卫）：：20厚水泥砂浆0.020X20=0.40KN/M2200厚空心砌块0.20X10.0=2.00KN/M220厚水泥砂浆0.02X20=0.40KN/M2单面面砖0.60KN/M2合计 3.40KN/M2计算取 3.40KN/M2d．内隔墙为150厚（用于橱、卫）：20厚水泥砂浆0.02X20=0.40KN/M2150厚轻集料混凝土砌块0.15X10.0=1.50KN/M220厚水泥砂浆0.02X20=0.40KN/M2单面面砖0.60KN/M2合计 2.90KN/M2计算取2.90KN/M2三．主体结构计算结构计算采用PKPM（2008.10新规范版）工程软件中的SA T-8空间分析软件，计算结果详见附件1．各层荷载布置见附件（一）2．各层抗震计算结果详见附件（二）3．各层梁配筋结果详见附件（三）4．各层楼板配筋结果详见附图（四）四．基础计算1．根据《岩土工程勘察报告》（工号：k2009-20）及《试桩报告》，本工程基础采用直径为400的预制管桩，壁厚80mm，桩端持力层选用第5层粉质粘土层，桩端标高为-22.500m（大沽高程）左右，单桩极限承载力标准值取Quk=1800KN。
某五层住宅砌体结构计算书

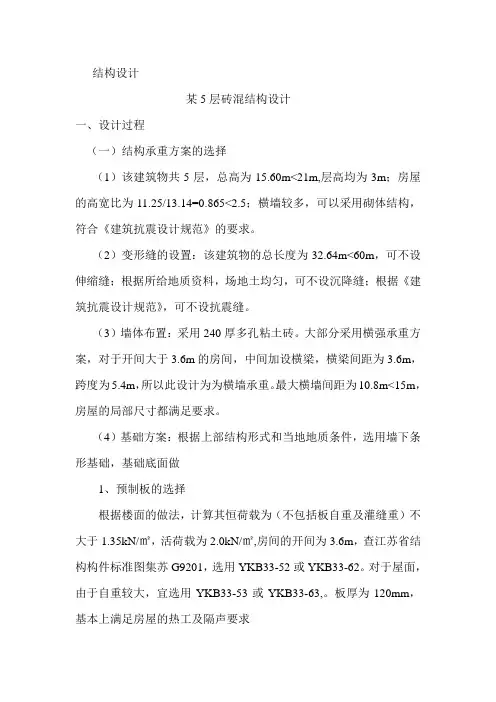

结构设计某5层砖混结构设计一、设计过程（一）结构承重方案的选择（1）该建筑物共5层，总高为15.60m<21m,层高均为3m；房屋的高宽比为11.25/13.14=0.865<2.5；横墙较多，可以采用砌体结构，符合《建筑抗震设计规范》的要求。
（2）变形缝的设置：该建筑物的总长度为32.64m<60m，可不设伸缩缝；根据所给地质资料，场地土均匀，可不设沉降缝；根据《建筑抗震设计规范》，可不设抗震缝。
（3）墙体布置：采用240厚多孔粘土砖。
大部分采用横强承重方案，对于开间大于3.6m的房间，中间加设横梁，横梁间距为3.6m，跨度为5.4m，所以此设计为为横墙承重。
最大横墙间距为10.8m<15m，房屋的局部尺寸都满足要求。
（4）基础方案：根据上部结构形式和当地地质条件，选用墙下条形基础，基础底面做1、预制板的选择根据楼面的做法，计算其恒荷载为（不包括板自重及灌缝重）不大于1.35kN/㎡，活荷载为2.0kN/㎡,房间的开间为3.6m，查江苏省结构构件标准图集苏G9201，选用YKB33-52或YKB33-62。
对于屋面，由于自重较大，宜选用YKB33-53或YKB33-63,。
板厚为120mm，基本上满足房屋的热工及隔声要求2、梁L-1的截面尺寸估算由于梁L-1的跨度为l=5.1m ，因此其截面尺寸估算如下 h=（81~121）l=（81~121）×5400=（675~450）mm取h=500mm ，则b=（21~31）h=（250~167）mm取b=250mm 。
由于梁的两侧需搁置预制板，为了增加房屋净高，可以采用花篮梁，但搁置在梁上的板长应相应减少。
本设计因房屋层高较大，所以直接采用矩形截面。
梁端伸入墙内240mm 。
二、荷载计算 1、屋面荷载三毡四油防水层 0.4kN/㎡ 20mm 厚1：3水泥砂浆找平层 20×0.02=0.4kN/㎡ 150mm 厚水泥蛭石保温层5×0.15=0.75kN/㎡120mm 厚钢筋混凝土预制板（含灌缝） 18×0.12=2.16kN/㎡ V 型轻钢龙骨吊顶 0.25kN/㎡ 屋面恒荷载标准值合计 3.96kN/㎡ 屋面活荷载标准值（不上人） 0.7kN/㎡ （雪荷载标准值 0.5kN/㎡） 2、楼面荷载瓷砖地面（包括水泥粗砂打底） 0.55kN/㎡ 120mm 厚钢筋混凝土预制板（含灌缝） 18×0.12=2.16kN/㎡V 型轻钢龙骨吊顶 0.25kN/㎡楼面恒荷载标准值合计 2.96kN/㎡楼面活荷载标准值 2.0kN/㎡3、墙体荷载双面粉刷的240厚砖墙18×0.24+17×0.02×2=5.0kN/㎡木门0.2kN/㎡铝合金框玻璃门0.4kN/㎡4、梁L-1的自重标准值0.25×0.5×25=3.125kN/三、墙体验算墙体验算包括墙体高厚比验算和墙体承载力验算两个方面的内容。
多层砖混结构挑梁计算书
多层砖混住宅:阳台楼面恒载：20厚面层及装修荷载 = kN/m2100厚现浇板×25 =m2∑＝m2阳台楼面活荷载： kN/m2墙体荷载取值：240厚粘土砖隔墙 kN/m2120厚粘土砖隔墙 kN/m2挑梁截面尺寸为240 mm X500 mm，自重为m（包括抹灰）；封头梁截面尺寸为240 mm X400 mm，自重为2 .5KN/m（包括抹灰）；BL截面尺寸为150 mm X500 mm，自重为m（包括抹灰）；恒载系数：活载系数：一、抗倾覆验算:b*h=240*500(400); L=1800㎜; L1=3000㎜（1）、当L1≥时为弹性挑梁Xo= =150㎜因有构造柱取=75㎜（2）确定倾覆力距MovL+Xo=+= m1、挑梁、墙产生的产生倾覆力距Mov1挑梁自重g1 KN/m外加墙重g2 *= KN/mMov1=*（g1+g2）* L*（L/2+ Xo）=2、阳台在挑梁产生倾覆力距Mov2阳台恒载 KN/m2阳台活载 KN/m2挑梁受荷面积S=L/2 m阳台设计值g3=**+**= m从图中取最大值: g4=2g3=*2=mMov2=1/2*g4* L*（L/2+ Xo） =3、边梁在挑梁产生倾覆力距Mov3边梁自重ga KN/m边梁上窗及不锈钢栏杆重gb m边梁上砼 gc=**25*2+**25=m(取 KN/m) 边梁长度 Lb=3600 mm边梁受荷面积 S= L/2= m边梁设计值q=**+**+*++ =m边梁剪力F=5/8*q*Lb= KNMov3=F*(L+Xo)=总倾覆力距Mov= Mov1+ Mov2+ Mov3= ++=（3）确定抗倾覆力距Mr=(X2-X0)Gr为抗倾覆荷载，X2为Gr作用点到墙外边缘的距离。
用砌体和楼面恒载标准值 "计算Mr不考虑活载,只考虑墙体重量G1和楼面恒载为G2" 1、墙体荷载1:G1=*3*= KN墙体荷载2:G2=1/2** *= KN2、楼面恒载G3受荷面积S=Lb/2=楼面恒载gk=**3*2= KN总抗倾覆力距Mr=*【*】=（4）抗倾覆力距验算Mr=>Mov= 满足二、挑梁承载能力计算挑梁正截面承载能力计算（C25,fc= N/㎜2；纵筋采用HRB335，fy=300N/㎜2）h0取(400~~500)=450-25=425㎜Mmax=Mov=as= Mmax /fcbh02=*106/*240*4252= γs=As= Mmax /fyγs h0= mm2实配3根20 As=942 mm2。
毕业设计计算书砖混结构
设计资料 板的设计：1. 楼面板的荷载标准值:20mm#石灰砂浆 0.02X17=0.34 KN /m 2 100mnff 钢筋混凝土板 0.1X25=2.5 KN/m 2 水泥花砖0.6 KN/m 2板的活荷载标准值：2.0 KN /m 2 荷载设计值： 板的恒荷载设计值： g=1.2X3.44=4.128KN/m 2活荷载设计值： q=2.0X1.4=2.8 KN/m 2荷载总设计值：g+q=6.928 KN /m 2取为6.9 KN /m 2g+q/2=5.528 KN /m 2取为 5.5 KN/m 2 q/2 = 1.4 KN /m 22. 计算跨度：内跨：l 0 l c b （轴线间距离）边跨：10 l c 240 1002 计算简图如图所示：- - ・al ・N ■■・+ V I ! B a a- L 9K<l-TE73^lpi -泰A r 一 廿____________________ i4 J 4—J .-■■■ in■JiD r FS t v n a 434V . ■ + ■ 3^3J.l w ■■■*=A -D z D - 5=±»"al■■■■ _二-■■■■■B -*- r ,B f t -r f f«f c -p F r B b -r a___________________________________________________________________________________________-4J 4J...□H=D di 』」 如J-二■■!!-二7 z D - m m — u _ i_____~ 8.■一二■-f:3D gK r l i b R M t a _l ■_e I k -■ f a r K --s a a ls f f ■ ■+ w s f l s a * , ■ .^^1 2z:D -IB■二JL -m h *・t -t V *Fl u 4二D Ai■ ■■_二-二Y ■■in二r p+■■■ t F f a - f t K + m E PM IM 电.V ^E E -+.__________________________________________________________顼q -J域上D :::= D_… ■兽in1J二a ■ 9 ■t a ^E ^F H I ■ ■a」■*■■，・* ■- »I i n・■-Dz」•」•3 :■+■!j :I" ----------* —fE yB™43? 4 J - n一 ---- -DDD・■k I ■I .- 1c2.1弯矩计算:跨中最大弯矩为当支座固定时在q/2+g 作用下的跨中弯矩值与内支座皎支是在q/2作用下的跨中弯矩之和， 波桑比=0.2 ,支座最大负弯矩为当内支座固定时q+g 作用下的弯矩，A 区格板:M I (0.0382 0.2X 0.0055) X 5.5X 3.62 (0.0310 0.2X0.0500)X1.4X3.623.545M 2(0.005 0.2X0.0382)X5.5X3.62 (0.05000.2X0.0310)X1.4X3.62 1.956M 1 M 1____20.1111X6.9X3.62 9.935M 2 M 2 0.1100X6.9X3.629.837B 区格板:M I (0.0342一 一 2 一0.2X 0.0100) X 5.5X 2.1 (0.0245 一 一 一 20.2X0.0762)X1.4X2.11.132 M 2(0.0100 0.2X 0.0342) X 5.5X 2.12 (0.0762 0.2X0.0245)X1.4X2.120.909M 1 M 1 一 20.1178X6.9X2.12 3.585M 2 M 20.1175X6.9X2.123.575同理可得C 、以E 、F 、G 区格板（m iu 、m 2u 可由内插法来算）按塑性皎法计算的正截面受弯承载力设计值M 0.95h o f y用 HPB=235 钢）。
砖混结构开个门洞计算书
砖混结构开个门洞计算书摘要：一、引言二、砖混结构基本概念三、开洞对砖混结构的影响四、计算方法与步骤1.确定墙体材料及参数2.计算墙体受力分析3.计算门洞荷载4.计算墙体开洞后的受力分析5.验算墙体安全性五、结论正文：一、引言本文主要针对砖混结构墙体开洞计算过程进行详细阐述，以便设计人员和施工人员能够准确、快速地进行计算，确保工程质量。
二、砖混结构基本概念砖混结构是由砖墙和混凝土梁、板组成的建筑结构，具有较好的保温、隔热性能和较高的抗震性能。
砖混结构中，墙体是主要的承重部分，承担着楼板、屋顶等荷载。
三、开洞对砖混结构的影响墙体开洞会削弱墙体的整体性，降低其承载能力和抗震性能。
因此，在进行墙体开洞时，需要进行详细的计算和分析，以确保墙体的安全。
四、计算方法与步骤1.确定墙体材料及参数首先，需要了解墙体的材料、尺寸等参数，以便进行后续计算。
例如，砖的规格、砂浆的强度、墙体的厚度等。
2.计算墙体受力分析根据墙体的材料和尺寸参数，计算墙体在各种受力条件下的应力分布，为后续计算门洞荷载提供依据。
3.计算门洞荷载根据门洞的大小、位置以及使用要求，计算门洞荷载。
例如，考虑门的开启荷载、风荷载等。
4.计算墙体开洞后的受力分析在墙体上开洞后，需要重新计算墙体的受力分析，以验证墙体在承受荷载时的安全性。
5.验算墙体安全性根据重新计算的受力分析，检查墙体的安全性，如发现安全隐患，需要采取相应的加固措施。
五、结论墙体开洞计算是砖混结构设计中一个重要的环节，需要充分考虑各种因素，确保计算的准确性和安全性。
砖混结构住宅设计计算书
砖混住宅一. 砖混住宅设计一般如下:(1).一般建筑条件: 层高: 1～5层: 2700, 6层: 2800窗高: 1400窗台高: 850阳台的门联窗: 主: 1500X2250, 1800X2250, 副:800X2250进户门、室内门、厨厕门: 1000X2000, 900X2000, 800X2000楼梯间一般: 2400X4800, 2700X4800, 楼梯进户洞口高: 2100(最低2000)室内外高差: 750楼板上一般做厚35的豆石混凝土。
厨房、厕所一般用88J1楼23, 厚102。
板底不抹灰, 刮腻子。
楼梯梯段板一般做厚20的水泥砂浆。
如有半地下室, 层高一般2700, 室外地面下不得小于1500。
(2).结构设计：标注预制板的块数和类型时, 不要采用对角线的形式。
因为此种方法易造成线的交叉, 采用水平线或垂直线的方法, 相同类型的房间直接标房间类型号。
可全楼统一编号。
现浇板单独画出时可用对角线表示房间范围。
楼梯间除四角外不得放构造柱(否则得凿预制构件)。
构造柱所在位置不得放预制板(不得凿预制板), 做现浇带。
布置预制板时尽量采用宽为1180的宽板, 但有水的立管要求穿孔时, 有时应用880的窄板, 留现浇板缝, 不采用凿宽板的方法。
过梁与构造柱相联时应采用现浇过梁, 预制过梁一般采用小挑口。
一至五层层高为2700, 外墙洞口高为: 850+1400=2250, 剩下450, 再减去35的建筑作法, 只剩下415, 对于≥1500的洞口,或承重过梁, 过梁高为180, 415-180=235 即圈梁高度不得大于235, 如大于235, 则应圈梁兼过梁。
对于≤1200的洞口, 非承重过梁高为120, 415-120=295, 可布置预制过梁后做截面高度大于240的圈梁。
顶层因层高为2800, 一般情况下没问题。
但顶层的雨搭下要现浇圈梁, 圈梁较大, 就不用预制过梁了。
在地震区应尽量采用圈梁兼过梁。
土木工程砖混结构计算书
景福住宅楼摘要本次毕业设计题目为景福小区住宅楼项目，建筑面积约为3800㎡，总建筑高度19.05m，采用砌体结构。
砌体结构广泛用于住宅等民用建筑，具有较好的耐火性和耐久性等。
该设计共分两个阶段：建筑设计和初步结构设计，在结构计算时，可不考虑风荷载和地震荷载的作用，本次设计不包括水电、暖通等方面的设计，而设计重点主要放在结构设计。
首先是建筑户型的设计，之后就是建筑平面设计包括各层平面图、立面图、楼梯剖面图；然后布置墙体、构造柱、圈梁、过梁和结构平面（预制板）、验算高厚比和墙体承载力、设计基础、楼梯间、阳台挑梁和其他构件、计算卫生间、厨房现浇楼板配筋；最后绘制配筋图和结构施工图。
整个毕业设计过程都以国家最新颁布的砌体结构设计规范为依据，设计成果包括：建筑施工图8张，设计计算书1份，结构施工图9张，设计方案符合国家规范和行业标准。
关键词：砌体结构；设计；承载力；高厚比；荷载AbstractThe guraduation design topic for residential building, the building of dawu jingfu community is about for 3800m²,total building height of 19.05m,with brick and residential civil office,and has good fire resistance and durability.The design is divided into phases:architectural design and preliminary structural design,structural calculation,the time to consider the wind load and seismic load effect,this disign does not include utilities ,HVAC and other aspects of design,and design focused mainly on structural design. The first is the design of construction units,including graphic design,after each layer is the architectural plans,elevations,stair profile;Then arranged walls,structural columns,beam and lintel structure、plane (prefabricated),checking the waii thickness ratio and the capacity,design basis,staircases,balconies and other components cantilever beam to calculate the bathroom,kitchen cast slab reinforcement;Finally,figure drawing and structural reinforcement drawings.The guadyation process is the latest issued by the state design of masonry structures based on the design results,including:construction drawing 8,a design calculations,structural drawings 4,the design in line with national standards and industry standards.Keywords: Brick-concrete struture ；design ；capacity ；high-thickness ratio ；load目录绪论 (1)1建筑设计 (2)1.2设计依据 (2)1.1工程概况 (2)1.3拟选方案 (2)1.4材料选择 (3)1.5建筑布置 (4)2结构设计 (6)2.1静力计算方案 (7)2.2 墙身高厚比验算…………………………………………………72.4 荷载统计 (8)2.5 墙体承载力验算 (11)2.6 基础设计 (13)2.7 楼梯设计 (16)2.8卫生间、厨房现浇板配筋计算 (20)2.9. 挑梁设计 (24)2.10构件设计 (28)结论 (30)参考文献 (31)致谢 (32)绪论该工程是景福小区住宅楼工程，使用功能为普通住宅。
住宅楼(六层)砖混房屋结构结构计算书
住宅楼（六层）砖混房屋结构结构计算书目录前言 (1)目录 (2)第一章结构方案的选择 (4)1.1 主体结构设计方案 (4)1.2 墙体布置 (4)1.3 构造措施 (4)第二章荷载计算 (6)2.1 屋面荷载 (6)2.2 楼面荷载 (6)2.3 墙体荷载 (6)第三章正常情况下墙体承载力验算 (8)3.1 确定房屋静力计算方案 (8)3.2 高厚比验算 (8)3.3 墙体承载力验算 (11)3.4 局部抗压承载力验算 (14)第四章现浇单梁计算设计 (16)4.1 确定计算简图 (16)4.2 配置纵向钢筋 (17)4.3 配置箍筋 (17)第五章现浇双向板计算设计 (18)第六章现浇雨蓬计算设计 (21)6.1 雨蓬板计算设计 (21)6.2 雨蓬梁计算设计 (22)第七章现浇楼梯计算设计 (29)3.3 楼梯梯段板计算设计 (29)3.4 平台板设计 (30)3.3 平台梁设计 (30)第八章挑阳台设计 (33)8.1 抗倾覆验算 (33)8.2 挑梁下砌体局部受压承载力验算 (34)8.3 挑梁承载力验算 (34)第九章基础设计 (36)9.1 承重墙设计 (36)9.2 非承重墙设计 (37)主要参考资料 (39)第一章结构方案的选择1.1 主体结构设计方案该建筑物层数为六层,总高度为18.600m,层高 3.0m,房屋的高宽比为18.6/11.4=1.62＜2(见《混凝土小型空心砌块建筑技术规程》),体型简单,室内要求空间小,多为开间,横墙较多,所以采用砌体结构。
能符合规范要求。
1.2 墙体布置采用纵横墙承重方案，增加结构的刚度。
纵横墙布置较为均匀对称,平面上前后左右拉通;竖向上连续对齐,减少偏心;同一轴线上窗间墙都比较均匀.横墙的最大间距为4.2,房屋的局部尺寸均符合抗震要求.个别不满足要求的局部尺寸，可设置构造柱和芯柱。
墙厚拟为内外纵横墙承重部分均为240㎜1.3 构造措施1 构造柱设置构造柱的设置见结构施工图。
某二层砖混结构详细计算书.doc
目录1 计算说明 (1)2 计算内容 (3)2.1 副厂房计算 ......................................... 错误!未定义书签。
2.1.1 计算条件 .................................. 错误!未定义书签。
2.1.2 计算软件 .................................. 错误!未定义书签。
2.1.3 输入参数 .................................. 错误!未定义书签。
2.1.4 计算结果 .................................. 错误!未定义书签。
2.2 管理房计算 (3)2.2.1 计算条件 (3)2.2.2 计算软件 (3)2.2.3 输入参数 (3)2.2.4 计算结果 (4)2.3 管理房板式楼梯计算 (7)2.3.1 计算条件 (7)2.3.2 计算软件 (8)2.3.3 输入参数 (8)2.3.4 计算结果 (8)2.4 启闭房计算 ......................................... 错误!未定义书签。
2.4.1 计算条件 .................................. 错误!未定义书签。
2.4.2 计算软件 .................................. 错误!未定义书签。
2.4.3 输入参数 .................................. 错误!未定义书签。
2.4.4 计算结果 .................................. 错误!未定义书签。
2.5 启闭房螺旋楼梯计算 ......................... 错误!未定义书签。
2.5.1 计算条件 .................................. 错误!未定义书签。
(完整word版)砖混结构条形基础设计计算书
砖混结构条形基础设计计算书一、总则本工程为北京某校内的集体宿舍,拟定层数为五层砖混结构建筑物。
根据建筑地基勘察报告初步确定基础类型及相关的设计。
二、基础类型简明勘察报告资料：a)地形地物概述：现场为空地,地形较平坦，地面标高39。
15m~39.60m。
b)地下水概述：1、勘察时实测水位：本次钻探深10m，标高为29。
20m,未见到地下水。
2、历年最高水位：1959年最高水位为38。
20m。
3、地下水水质侵蚀性:根据附近已有资料,水质无侵蚀性。
c)土质土层概述:表层为杂填土①层,γ=18kN/3m，含大量砖块灰渣及生活垃圾,疏松，稍湿,厚约2。
0m。
其下为粉质粘土②层，黄褐色，其物理力学性质指标见附表，厚约4。
5m，f ak=180kPa。
第三层为细砂③，本次勘探做了标准贯入试验，指标详见地质剖面图,f ak=250kPa.由此确定基础类型为：浅埋天然条形基础。
三、基础埋深根据勘察报告中的土质土层概述，①层土为疏松的杂填土,属于软弱土层，其厚约2m，而下部②层土为良好土层，应选取下部良好土层作为持力层,因此将基础埋深设为2.1m。
(d=2.1m）四、确定地基承载力由土质土层概述知：fak=180kPa，且基础埋置深度大于0。
5m，可算fa= fak+ηbγ(b—3）+ηdγm(d—0。
5）由于②层土的e大于0.85,经查表得ηb的大小为0,ηd的大小为1.0。
γm=（18*2+18.06＊0.1）/2.1=18 kPa因此fa=180+1。
0*18(2。
1-0.5）=208.8 kPa五、基础底面尺寸设计。
某一层砖混结构详细计算书
目录1 计算说明 (1)2 计算内容 (2)2.1 副厂房计算 (2)2.1.1 计算条件 (2)2.1.2 计算软件 (2)2.1.3 输入参数 (2)2.1.4 计算结果 (2)2.1.4.1 一层结构图 (2)3 副厂房手算计算书 (7)3.1 设计资料 (7)3.2 条形基础设计 (7)3.2.1 荷载计算 (7)3.2.2 外纵墙基础计算 (8)3.3 现浇板设计 (9)3.3.1 屋面板 (9)3.4 梁（L-1）设计 (10)3.5 梁端砌体局部受压承载力计算 (10)3.5.1 计算参数 (10)3.5.2 计算过程 (11)1 计算说明某水闸副厂房、管理房均坐落于某水闸右岸，位于灌溉检修闸上游。
其中副厂房为一层砖混结构，管理房为二层砖混结构。
本次设计负责副厂房及管理房建筑上部墙柱、楼板及下部基础设计。
副厂房平面布置如下图：图1-1副厂房平面图布置图2 计算内容2.1副厂房计算2.1.1计算条件计算所选用的规程、规范：《建筑结构荷载规范》（GB50009-2012）《建筑抗震设计规范》（GB50011-2010）《混凝土结构设计规范》（GB50010-2010）《砌体结构设计规范》（GB50003-2008）《建筑工程抗震设防分类标准》（GB50223-2008）《工程结构可靠性设计统一标准》（GB50153-2008）《钢筋机械连接通用技术规范》（JGJ 107-2003）《水工建筑物荷载设计规范》（DL 5077-1997）2.1.2计算软件广厦建筑结构CAD（版本：17.0）2.1.3输入参数工程抗震设防烈度为六度，抗震设防类别为丙类。
基本风压：0.35kN/m2，基本雪压：0.35kN/m2。
屋面恒荷载取：1.5kN/m2，平屋面活荷载取为：0.5kN/m2，按不上人屋面考虑。
砖墙荷载：240厚砖墙，双面粉刷取5.24kN/m2。
混凝土等级采用C25，钢筋采用HPB300（f y=270N/mm2），HRB400（f y=360N/mm2），钢筋保护层厚度：板取20mm，梁、柱取35mm。
(完整版)砖混结构计算书(终稿)
办公楼(四层）砖混房屋结构设计计算书一、设计资料（1）、设计标高：室内设计标高 0。
000,室内外高差450㎜.地震烈度：7度。
(2)、墙身做法：外墙墙身为普通实心砖墙，底层外墙厚370㎜,其余墙厚240㎜。
墙体底层MU15砖,M7。
5砂浆砌筑，二至四层用MU10砖，用M5混合砂浆砌筑，双面抹灰刷乳胶漆。
（3）、楼面做法：20㎜水泥砂浆地坪.100㎜钢筋混凝土板，20㎜厚天棚水泥砂浆抹灰。
(4）、屋面做法：二毡三油绿豆砂保护层,20mm厚水泥砂浆找平层，50mm厚泡沫砼，100厚钢筋砼现浇板，20mm厚天棚水泥砂浆抹灰。
(5) 、门窗做法:门厅，底层走廊大门为铝合金门,其余为木门。
窗为木窗。
（6）、地质资料：砂质粘土层地基承载为特征值fak=190KN/m2，fa=1.1fak。
（7)、活荷载:走廊2。
0KN/㎡,楼梯间2.0KN/㎡，厕所2。
5KN/㎡，办公室2.0KN/㎡,门厅2.0KN/㎡。
结构平面布置图如下:二、构件初估.1、梁尺寸确定.初步确定梁尺寸（取最大开间4500mm）：梁高h： L/12=375㎜，取 h = 500㎜宽b: h/3=167㎜，取 b=200㎜3．初选楼板。
楼板为现浇双向连续板，t （1/60)L =75㎜. 取 t = 100㎜。
三、结构计算书一）、荷载计算（1)屋面荷载二毡三油绿豆砂 0.35KN/m220mm厚水泥砂浆找平层 0.40 KN/m250mm厚泡沫砼 0.25 KN/m2100厚钢筋砼现浇板 2.50 KN/m220mm厚板底抹灰 0。
34 KN/m2屋面恒载合计 3.84 KN/m2屋面活荷载（不上人） 0.7 KN/m2(2)楼面荷载20mm厚水泥砂浆面层 0.40 KN/m2100厚钢筋砼现浇板 2.50 KN/m220mm厚板底抹灰 0.34 KN/m2楼面恒载合计 3.24 KN/m2楼面活荷载 2.0KN/m2（3）墙体荷载双面粉刷240mm厚砖墙 5.24 KN/m2双面粉刷370mm厚砖墙 7.62 KN/m2木窗 0。
砖混结构计算第五部分
1 梁板式楼梯：TB-11．1 基本资料1．1．1 工程名称：工程一1．1．2 楼梯类型：板式 A 型（╱）支座条件：两端弹性1．1．3 踏步段水平净长 Lsn ＝ 2080mm 梯板净跨度 Ln ＝ Lsn ＝ 2080mm 梯板净宽度 B ＝ 1130mm1．1．4 低端支座宽度 dl ＝ 200mm 高端支座宽度 dh ＝ 200mm计算跨度 Lo ＝ Min{Ln + (dl + dh) / 2, 1.05Ln} ＝ Min{2280, 2184} ＝ 2184mm 1．1．5 梯板厚度 h1 ＝ 100mm1．1．6 踏步段总高度 Hs ＝ 1400mm 楼梯踏步级数 n ＝ 91．1．7 线性恒荷标准值 Pk ＝ 1kN/m 均布活荷标准值 qk ＝ 2kN/mψc ＝ 0.7 ψq ＝ 0.41．1．8 面层厚度 c1 ＝ 25mm 面层容重γc1 ＝20kN/m顶棚厚度 c2 ＝ 20mm 顶棚容重γc2 ＝18kN/m1．1．9 楼梯自重容重γb ＝ 25kN/m1．1．10 混凝土强度等级： C25 fc ＝ 11.94N/mm ft ＝ 1.27N/mmftk ＝ 1.78N/mm Ec ＝ 27871N/mm1．1．11 钢筋强度设计值 fy ＝ 360N/mm Es ＝ 200000N/mm纵筋合力点至近边距离 as ＝ 25mm1．2 楼梯几何参数1．2．1 踏步高度 hs ＝ Hs / n ＝ 1400/9 ＝ 155.6mm踏步宽度 bs ＝ Lsn / (n - 1) ＝ 2080/(9-1) ＝ 260mm踏步段斜板的倾角α ＝ ArcTan(hs / bs) ＝ ArcTan(155.6/260) ＝ 30.9°踏步段斜板的长度 Lx ＝ Lsn / Cosα ＝ 2080/Cos30.9°＝ 2424mm1．2．2 踏步段梯板厚的垂直高度 h1' ＝ h1 / Cosα ＝ 100/Cos30.9°＝ 117mm 踏步段梯板平均厚度 T ＝ (hs + 2 * h1') / 2 ＝ (156+2*117)/2 ＝ 194mm1．2．3 梯板有效高度 h1o ＝ h1 - as ＝ 100-25 ＝ 75mm1．3 均布永久荷载标准值1．3．1 梯板上的线形荷载换算成均布永久荷载 gk1 ＝ Pk / B ＝ 1/1.13 ＝ 0.88kN/m1．3．2 梯板自重 gk2 ＝γb * T ＝ 25*0.194 ＝ 4.86kN/m1．3．3 踏步段梯板面层自重gk3 ＝γc1 * c1 * (n - 1) * (hs + bs) / Ln ＝ 20*0.025*(9-1)*(0.156+0.26)/2.08 ＝ 0.80kN/m1．3．4 梯板顶棚自重 gk4' ＝γc2 * c2 ＝ 18*0.02 ＝ 0.36kN/mgk4 ＝ gk4' * Lx / Ln ＝ 0.36*2.424/2.08 ＝ 0.42kN/m1．3．5 均布荷载标准值汇总 gk ＝ gk1 + gk2 + gk3 + gk4 ＝ 6.96kN/m1．4 均布荷载设计值由可变荷载控制的 p(L) ＝ 1.2 * gk + 1.4 * qk ＝ 11.15kN/m由永久荷载控制的 p(D) ＝ 1.35 * gk + 1.4 *ψc * qk ＝ 11.36kN/m最不利的荷载设计值 p ＝ Max{p(L), p(D)} ＝ 11.36kN/m1．5 支座反力永久荷载作用下均布反力标准值 Rk(D) ＝ 7.24kN/m可变荷载作用下均布反力标准值 Rk(L) ＝ 2.08kN/m最不利的均布反力基本组合值 R ＝ 11.81kN/m1．6 梯板斜截面受剪承载力计算Vmax ≤ 0.7 * ft * b * hoVmax ＝ 0.5 * p * Ln * Cosα ＝ 0.5*11.36*2.08*Cos30.9°＝ 10.1kN0.7 * ft * b * ho ＝ 0.7*1.27*1000*0.075＝ 66.7kN ≥ Vmax ＝ 10.1kN，满足要求。
砖混结构计算书
住宅楼计算书一、概述本工程为住宅楼。
根据国家规范及使用要求，该建筑物为砖混结构，地上六层、地下室一层。
地下室高度为2.4m，楼层层高3.0m，室内外高差0.9m。
本工程设计使用年限50年，建筑结构安全等级二级，要求施工质量控制等级为B级。
抗震设防烈度为六度,设计基本地震加速度为0.1g，设计地震分组为第一组,抗震类别为丙类。
场地类别Ⅲ类，标准冻结深度0.6m。
该区基本风压0.35KN/m2, 基本雪压0.3KN/m2。
二、设计依据及计算项目1、《建筑结构荷载规范》GB50009-2001《砌体结构设计规范》GB50003-2001《混凝土结构设计规范》GB50010-2002《建筑地基基础设计规范》GB50007-2002《建筑抗震设计规范》GB50011-2001《多孔砖砌体结构技术规范》JGJ137-2001《建筑地基处理技术规范》GB50007-20022、辅助设计软件PKPM(2003版本)3、设计计算项目砌体承压计算；钢筋砼梁、板、基础的强度设计及局部构件挠度、裂缝验算；抗震验算等。
三、荷载选取及组合（一）、本结构计算属刚性方案，并符合相应规定，风荷载不予考虑。
按相应规定雪荷载不予组合。
楼面活荷载标准值为2.0KN/m2，卫生间活荷载标准值为2.0KN/m2，阳台活荷载标准值为2.5KN/m2，楼梯间活荷载标准值为2.0KN/m2；屋面为不上人屋面，活荷载标准值为0.5KN/m2；雨蓬、挑檐端部检修集中荷载1.0KN。
（二）、荷载统计:1.楼面(98J1楼12改)：恒荷载标准值铺地砖楼面做法：地砖面层： 19.8x0.01=0.2水泥砂浆: 20x0.02=0.4水泥焦渣: 17x0.05=0.851.45KN/m2现浇板120厚 3.0KN/m2板下抹灰10厚 0.01x17=0.17KN/m24.62KN/m2活荷载标准值 2.0KN/m2㎡荷载设计值: 8.4KN/m22.卫生间楼面(98J1楼14改)：铺地砖楼面地砖面层： 19.8x0.01=0.2水泥砂浆: 20x0.04=0.8水泥焦渣: 17x0.06=1.022.02KN/m2现浇板100厚 2.5 KN/m2板下抹灰10厚 0.01x17=0.17KN/m24.7KN/m2活荷载标准值 2.0KN/m2荷载设计值: 8.44KN/m23.屋面：恒荷载标准值屋面作法架空板(494X494X35) 25X0.04=1砖墩 19X0.12X0.12X0.18X4/1=0.2防水层 0.4 20厚找平层 20X0.02=0.4找坡及保温层 8X0.24=1.923.92KN/m2现浇板80厚 2.00 KN/m2保温作法 0.2KN/m26.12KN/m2活荷载标准值 0.50KN/m2荷载设计值: 8.75KN/m24.阳台：恒荷载标准值阳台铺地砖楼面作法：地砖面层： 19.8x0.01=0.2水泥砂浆: 20x0.02=0.4水泥焦渣: 17x0.03=0.511.11KN/m2现浇板80厚 2.0KN/m2板下抹灰10厚 0.01x17=0.17KN/m23.28N/m2活荷载标准值 2.5KN/m2荷载设计值: 7.44KN/m2四、构件计算:（一）、梁计算:L1: bxh=120x300q=7.84x1.98x2+0.12x0.3x25x1.2+2.86x2.5x1.2=41KN/mM1=41x1.82/8=17KN-m As=243mm2 选用2Ф18V=41x1.8/2=37KN 选用φ6@150L2: bxh=200x300q=8.44x2.4/2+7.78x2.1/2+0.2x0.3x25x1.2+2.86x2.8x1.2=30KN/mp=2.86x2.8x2.4x1.2/2=12KNM1=30x3.052/8+12x3.05/4=44KN-m As=698mm2 选用3Ф18V=30x3.05/2+12/2=52KN 选用φ8@150L3: bxh=240x300q=7.78x1.8/4+8.4x3.5/2+0.24x0.3x25x1.2=21KN/m M1=21x1.82/8=8.5KN-m As=109mm2 选用3Ф14(地下室:370x220, As=158mm2 选用3Ф14)V=21x1.8/2=19KN 选用φ6@150L4: bxh=240x320q=7.78x2.95/4+8.62x5.1/3+0.24x0.32x25x1.2=23KN/m M1=23x2.952/8=25KN-m As=312mm2 选用3Ф18V=23x2.95/2=34KN 选用φ8@150（二）、楼梯计算:9x280+280=2800 10x175=1750 tga=1750/2520=0.69 cosa=0.82恒载：踏步自重：1/2x0.28x0.175/0.28x25=2.2KN/m2斜板自重：0.1/0.82x25=3.05 KN/m2抹面：(0.28+0.175)/0.28x0.02x25=0.81 KN/m2抹灰：20x0.02/0.82=0.48 KN/m2总计： 6.54 KN/m2活载： 3.5 KN/m2合计： 12.75KN/m2M=12.75x2.82/10=10KN-m 板厚100,As=643mm2 选用ф10@110TLA:q=12.75x2.8/2+8x1+0.24x0.3x25x1.2=28KN/m bxh=240x300M=28x2.62/8=23.7KN-m As=310mm2 选用3Ф16V=28x2.6/2=36.4KN 选用φ8@150（三）、砖混基础计算:地质报告采用采用夯实水泥土桩进行地基处理,要求处理后fak>160Kpa 基础埋置深度:1.0米,基底座于第②层粉质粘土层上.地基承载力修正值：160+1.0x18x(1.0-0.5)=169Kpa从地质报告分析，持力层之下无软弱下卧层.考虑基础纵横交叉处基底面积重迭，基础宽度适当放大.基础荷载见附页.1轴荷载:Q=273KN/mB=273/(169-20x1.75)=2.04m 取B=2.4m.F=273/2.4=114kpal0=(2.4-0.36)/2=1.02m Fl02/2=114x1.022/2=59KN.m基础高度450mm, As=536mm2选用Ф12@150.2轴荷载:Q=309KN/mB=309/(169-20x1.0)=2.07m 取B=2.7mF=309/2.7=126.3kpal0=(2.8-0.36)/2=1.22m Fl02/2=126.3x1.222/2=94KN.m 基础高度450mm, As=850mm2选用Ф12@120.3轴荷载:Q=332 KN/mB=332/(169-20x1.0)=2.23m 取B=2.6mF=332/2.6=123kpal0=(2.6-0.36)/2=1.12m Fl02/2=123x1.122/2=78KN.m基础高度450mm, As=617mm2选用Ф12@140.4轴荷载:Q=362KN/mB=362/(169-20x1.0)=2.43m 取B=3mF=387/3=129kpal0=(3-0.36)/2=1.32m Fl02/2=129x1.322/2=112KN.m 基础高度450mm, As=1015mm2选用Ф14@130. 7.8轴荷载:Q=291 KN/mB=291/(169-20x1.0)=1.95m 取B=2.4mF=294/2.4=123kpal0=(2.4-0.36)/2=1.02m Fl02/2=123x1.022/2=64KN.m 基础高度450mm, As=504mm2选用Ф12@150.9轴荷载:Q=(332+382)/2=357KN/mB=357/(169-20x1.0)=2.4m 取B=2.9mF=367/2.9=126.6kpal0=(2.9-0.36)/2=1.27m Fl02/2=126.6x1.272/2=110KN.m 基础高度450mm, As=853mm2选用Ф12@120.10轴荷载:Q=359 KN/mB=359/(169-20x1.0)=2.41m 取B=2.7mF=342/2.7=126.7kpal0=(2.7-0.36)/2=1.17m Fl02/2=126.7x1.172/2=87KN.m 基础高度450mm, As=722mm2选用Ф12@120.11轴荷载:Q=377 KN/mB=377/(169-20x1.0)=2.53m 取B=3mF=377/3=125kpal0=(3-0.36)/2=1.32m Fl02/2=132x1.322/2=115KN.m基础高度450mm, As=1039mm2选用Ф14@120.A轴荷载:Q=339 KN/mB=339/(169-20x1.75)=2.53m 取B=2.9mF=352/2.9=122kpal0=(2.9-0.36)/2=1.27m Fl02/2=122x1.272/2=98KN.m基础高度450mm, As=779mm2选用Ф14@130.B.C轴荷载:Q=270KN/mB=270/(169-20x1.0)=1.81m 取B=2.1mF=260/2.1=124kpal0=(2.1-0.36)/2=0.87m Fl02/2=124x0.872/2=47KN.m基础高度450mm, As=369mm2选用Ф12@180.D.E轴荷载:Q=276 KN/mB=276/(169-20x1.75)=2.06m 取B=2.4mF=273/2.4=114kpal0=(2.4-0.36)/2=1.02m Fl02/2=114x1.022/2=59KN.m基础高度450mm, As=536mm2选用Ф12@150.E轴外侧240墙荷载:Q=233 KN/mB=233/(169-20x2.5)=1.96m 取B=2.2mF=266/2.2=121kpal0=(2.2-0.24)/2=0.98m Fl02/2=121x0.982/2=58KN.m基础高度450mm, As=456mm2选用Ф12@150.B,1/B联合基础:B=2.1x2=4.2F=(245x2)/4.2=116.7kpal0=1.2-0.18=1.02mM1=Fl02/2=116.7x1.022/2=61KN.m基础高度450mm, As=548mm2选用Ф12@150.M2=FL2/8=116.7x1.82/8=47KN.m基础高度450mm, As=427mm2选用Ф12@150.（四）、楼板配筋计算、裂缝验算，砌体抗震验算、受压验算见附页。
砖混结构结构计算书.
一．结构选型及布置1.结构采用砖混结构，纵横墙承重方案。
2.构造柱设置构造柱设置的部位为主要开间的四角，房间的四角，楼梯间四角及进深的支承处。
构造柱与圈梁相连接。
施工时应先砌墙后浇柱。
构造柱的设置位置见结构施工图。
3.圈梁设置建筑各层、屋盖及基础等均设置钢筋混凝土圈梁。
圈梁设在外墙楼板同一标高处，圈梁应封闭。
纵横墙圈梁底面应齐平。
当圈梁遇有洞口时，可兼做过梁，但应按过梁配置钢筋。
圈梁遇洞口断开时，应设附加圈梁在洞口上侧。
一．荷载计算1.女儿墙自重按烧结普通黏土砖计算，女儿墙厚240mm ,高350mm，压顶按钢筋混凝土计算，宽240mm,厚80 mm，取B轴和2、5轴间纵墙对应女儿墙体作为计算单元范围。
普通砖重度：5.24KN/㎡钢筋混凝土压顶自重：25×0.24×0.08×4.8≡2.304 KN女儿墙自重：4.8 ×0.24×0.35×5.24＋ 2.304≡4.417 KN2.3.4.墙体荷载.双面抹灰：（240mm墙5.24 KN/㎡）.（370mm墙7.62 KN/㎡）5.铝合金门窗自重：0.45 KN/㎡二．墙体验算１.房屋静力计算方案根据从砌体结构横墙最大间距S max＝4.8 ｍ，小于刚性方案横最大间距S max＝32 ｍ，静力计算墙为刚性属于刚性方案。
根据《砌体结构设计规范》（ＧＢ５００３－２００１）“外墙不考虑风荷载影响时的最大高度。
”本设计层高3ｍ≤最大层高4ｍ；房屋总高16.2ｍ≤最大高度19.6ｍ，故不考虑风荷载的影响。
２.墙身高厚比验算（１）．允许高厚比[]β本工程采用砂浆强度等级为Ｍ5 ，墙身允许高厚比[]=β243．验算高厚比由一层平面图可知，所有承重墙中2~ 5轴间横墙之高厚比最为不利（其侧向支撑墙间距最大， S=4.8m）；所有开洞墙中B轴线纵墙之高厚比最为不利（其支撑墙间距范围内开洞率最大，b s/S=2400/4800=50%）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
a吉林建筑工程学院六层住宅楼毕业设计（计算书）院（系）名称：土木工程学院学生姓名：指导老师：毕业设计结构计算书一、概述本工程为住宅楼。
根据国家规范及使用要求，该建筑物为砖混结构，地上六层。
，楼层层高2.8m，室内外高差0.700m。
本工程设计使用年限50年，建筑结8构安全等级二级，要求施工质量控制等级为B级。
二、设计依据及计算项目1、《建筑结构荷载规范》GB50009-2001《多孔砖砌体结构技术规范》JGJ137-2001《建筑制图标准》GB50352-2005《民用建筑设计通则》GB/T50104-2001《住宅设计规范》GB50096-1999《建筑结构静力学计算手册》（第二版）中国建筑工业出版社《房屋建筑学》中央广播电视大学出版社《混凝土及砌体结构》武汉大学出版社《土力学及地基基础》武汉大学出版社《钢结构》武汉大学出版社2、辅助设计工具天正绘图软件3、设计计算项目砌体承压计算；钢筋混泥土板、基础强度、楼梯配筋等。
（一）楼板设计：（一）、本结构计算属刚性方案，并符合相应规定，风荷载不予考虑。
按相应规定雪荷载不予组合。
楼面活荷载标准值为2.0KN/m2，卫生间活荷载标准值为2.0KN/m2，楼梯间活荷载标准值为3.5KN/m2；屋面为上人屋面，活荷载标准值为2N/m2；雨蓬荷载1.0KN。
（二）、楼面荷载统计:1.楼面板按《混凝土及砌体结构计算说明》纵向、横向均可以简化为四跨连续等跨板。
（1）、楼面纵向钢筋的配置（2）、楼面横向钢筋的配置（二）、楼梯计算:层高2.8米踏步尺寸175mmx270mm。
采用混泥土强度等级C25，板内配筋采用HPB235，梁内纵筋采用HPB235，箍筋采用HPB235.楼梯上均布可变荷载标准值q=3.5KN/m2 。
1、楼梯板（TB-1）计算：板的倾斜度：tan a=175/270=0.65。
cos a=0.84.设板厚：h=80mm，取1m宽板带计算。
荷载计算：300mm厚水泥面层：（0.175+0.270）x 0.02 x 20 x 1/0.3 =0.59 KN/m三角形踏步：0.175 x0.270 x1/2 x25 x1/0.3 =1.97 KN/m斜板：0.08 x 25 x 1 / 0.84 = 2.38 KN/m20mm厚板底抹灰：0.02 x17 x1/0.84 =0.38 KN/m小计g= 5.32 KN/m可变荷载q= 3.5 KN/m荷载分项系数RG=1.2 ，RQ=1.4.基本组合的总荷载设计值：P=1.2 x 5.32+1.4 x 3.5=11.28 KN/m2、楼梯板截面设计：板水平计算跨度LN=2.16 m弯矩设计值M=1/10PLN2=1/10 x 11.28 x 2.162=5.26 KN/mH O=80mm-20mm=60mma S =M/a1F C BH O=5.26 x 106/1x11.9 x 602=0.12r S=［1+（1-2a S）1/2］/2=［1+(1-2 x0.12)1/2］/2=0.936A S=M/r S F Y H O=5.26 x106/0.936 x210 x60=446 mm2选Ф8@100，As=503 mm23、楼梯板（TB-2）计算：板的倾斜度：tan a=175/270=0.65。
cos a=0.84.设板厚：h=80mm，取1m宽板带计算。
荷载计算：300mm厚水泥面层：（0.175+0.270）x 0.02 x 20 x 1/0.3 =0.59 KN/m 三角形踏步：0.175 x0.270 x1/2 x25 x1/0.3 =1.97 KN/m斜板：0.08 x25 x1/0.84 =2.38 KN/m20mm厚板底抹灰：0.02 x17 x1/0.84 =0.38 KN/m小计g= 5.32 KN/m可变荷载q= 3.5 KN/m荷载分项系数R G=1.2，R Q=1.4.基本组合的总荷载设计值：P=1.2 x 5.32+1.4 x 3.5=11.28 KN/m4、楼梯板截面设计：板水平计算跨度L N=1.62m弯矩设计值M=1/10PLN2=1/10 x 11.28 x 1.622=2.96 KN/mHO=80mm-20mm=60 mmaS=M/a1FCBHO=2.96 x 106/1x11.9 x 602=0.069rS=［1+（1-2aS）1/2］/2=［1+(1-2 x0.0.069)1/2 ］/2=0.964AS=M/rSFYHO=5.26 x106/0.936 x210 x60=244 mm2选Ф8@180，As=279mm25、楼梯板（TB-3）计算：板的倾斜度：tan a=175/270=0.65。
cos a=0.84.设板厚：h=80mm，取1m宽板带计算。
荷载计算：300mm厚水泥面层：（0.175+0.270）x 0.02 x 20 x 1/0.3 =0.59 KN/m 三角形踏步：0.175 x0.270 x1/2 x25 x1/0.3 =1.97 KN/m斜板：0.08 x25 x1/0.84 =2.38 KN/m20mm厚板底抹灰：0.02 x17 x1/0.84 =0.38 KN/m小计g= 5.32 KN/m可变荷载q= 3.5 KN/m荷载分项系数R G=1.2，R Q=1.4.基本组合的总荷载设计值：P=1.2 x 5.32+1.4 x 3.5= 11.28 KN/m 6、楼梯板截面设计：板水平计算跨度L N=1.89m弯矩设计值M=1/10PLN2=1/10 x 11.28 x 1.892= 4.03 KN/mHO=80mm-20mm=60 mma S=M/a1F C BH O=2.96 x 106/1x11.9 x 602=0.094r S=［1+（1-2a S）1/2］/2=［1+(1-2 x0.0.069)1/2］/2=0.95A S=M/r S F Y H O=5.26 x106/0.936 x210 x60=336mm2选Ф8@140 ，As=359 mm2（1）平台板计算：设平台板厚h=100mm，取1m宽板带计算。
荷载计算：20mm厚水泥面层：0.02 x20=0.4KN/m100mm厚混泥土板：0.1 x25=2.5KN/m20mm厚板底抹灰：0.02 x17=0.34KN/m小计g=3.24KN/m可变荷载q=3.5KN/m梯段板传力：g=5.32 x 2.16/2=5.75 KN/mq=3.5 x 2.16/2=3.78 KN/m总荷载设计值：P=1.2 x (3.24+5.75) + 1.4 x (3.5+3.78)=20.98 KN/m 截面设计：L N=1.47mH O=h-20=100mm-20mm=80mmM=1/10PL N2=1/10 x 20.98 x 1.472=4.53KN/ma S=M/a1F C BH O=4.53 x106/1 x11.9 x1000 x802=0.06r S=［1+（1-2a S）1/2］/2=［1+(1-2 x0.06)1/2］/2=0.97 As=M/r S F Y H O=2.19 x106/0.97 x210 x80=278mm2选Ф8@160 , As=314 mm2（2）平台梁计算：设平台梁截面b=200mm，h=350mm梁自重0.2 x（0.35-0.12）x25=1.15 KN/m梁侧粉刷0.2 x（0.35-0.012）x2 x17=0.16 KN/m平台板传来3.74 x1.770/2=3.31 KN/m梯段板传来5.32 x2.16/2=5.75 KN/m小计g=10.37 KN/m可变荷载q=3.5 x（2.16/2+1.77/2）=6.88 KN/mP=1.2 x 10.37 + 1.4 x 6.88=22.08KN/mL= 1.05L N=1.05 x（2.4-0.24）=2.27KN/mM=1/8PL N2=1/8 x 22.08 x 2.272=14.22KN/mV=1/2PL N=1/2 x 22.08 x 2.5=51.51KN截面按倒L形计算b，F=b+5h，F=200 + 5 x 120=800mmh O=（350 - 35）mm=315mma S=M/a1F C BH O=14.22 x106/1.0 x 11.9 x 1000 x3152=0.015r S=［1+（1-2a S）1/2］/2=［1+(1-2 x0.015)1/2］/2=0.992As=M/r S F Y H O=14.22 x 106/0.992 x 210 x 315=216mm2选2Ф9+1Ф11，As=222 mm2配置箍筋Ф6@200mm则V CS=0.7f T bh O+1.25f YV xA SV/s x h O=0.7 x1.27 x 200 x 315+1.25 x 210x2 x28.3/200 x315=80150>51510 满足要求。
（三）、墙体计算:1、外纵墙承载力计算：（1）高厚比验算：β=Ho/b=2.8/0.24=11.67查表验算的ψ=0.828U2=1-0.4b S/S=1-(0.4×3.0/3.8)=0.68β≤U1U2〔β〕=1×0.68×24=16.32 满足要求。
（2）荷载计算：屋面荷载：屋面永久荷载标准值（水泥砂浆、膨胀珍珠岩，现浇钢筋混泥土板、底层纸筋抹灰）S=1/2×3.9×(3.9/2)=3.8 m220mm厚1：2水泥砂浆：20×0.02=0.4 KN/m100～140mm厚（2%找坡）膨胀珍珠岩:1/2×(0.1+0.14) ×7=0.84 KN/m改性沥青柔性SBS卷材油毡防水层：0.28 KN/m120mm厚现浇钢筋混泥土板：25×0.12=3 KN／m15mm厚纸筋石灰抹底：17×0.015=0.255 KN／m600mm高女儿墙自重：5.24×1×0.6=3.1 KN／m小计g=7.88 KN／ｍ屋面可变荷载2KN／ｍ：2KN/m一～六层墙体自重计算：20mm厚1：2水泥砂浆面层：0.02×20=0.4KN/m120mm厚钢筋混泥土板：25×0.12=3KN/m20mm厚的纸筋灰抹底：0.02×17=0.34KN/m小计：g=3.74KN/m楼板可变荷载2KN/m：2KN/m圈梁自重：1.44KN/mN S=（7.88+3.74×5）×1.2×3.8+（2＋2）×6×1.4×3.8＋5.24×16.8×3.9×1.2+1.44×3.9×6×1.2=701.3KN/mN R=（25×0.12＋3.74）×1.2×3.8 + 2×3.8×1.4 + 1.44×1.2×3.9=48.11KN/ma O=10×（h C/f）=10×（350/1.50）1/2=153mm≤a=240mme L1=y2-0.4a O=0.24/2 - 0.4×0.153=0.0588M L1= N R×e L1=48.11×0.0588=1.44KN/me= M L1/( N S +N R)=1.44/(701.3+48.11)=1.92×10-3验算墙体承载力：β=H O/b=2.8/0.24=11.67查表验算的β=0.828 A=0.24×3.9=0.96m2所以选择MU10烧结普通砖和M5混合砂浆砖砌体的抗压强度设计值f=1.5 N/mm2 N S +N R≤βfA=0.828×1.50×1.92×103=2383.6KN/m＞412.79 KN/m满足强度要求。
