DHT11温湿度传感器与单片机之间的通信
asair DHT11 温湿度传感器 产品手册
温湿度模块DHT11产品手册更多详情请登陆：湿元件和一个NTC测温元件，并与一个高性能8位单片机相连接。
他相关湿度检测控制。
引脚说明1、VDD 供电3.3～5.5V DC2、DATA 串行数据，单总线3、NC 空脚4、GND 接地，电源负极一、产品概述DHT11数字温湿度传感器是一款含有已校准数字信号输出的温湿度复合传感器。
它应用专用的数字模块采集技术和温湿度传感技术，确保产品具有极高的可靠性与卓越的长期稳定性。
传感器包括一个电容式感二、应用范围暖通空调、除湿器、农业、冷链仓储、测试及检测设备、消费品、汽车、自动控制、数据记录器、气象站、家电、湿度调节器、医疗、其三、产品亮点成本低、长期稳定、相对湿度和温度测量、品质卓越、超快响应、抗干扰能力强、超长的信号传输距离、数字信号输出、精确校准。
四、外形尺寸（单位：mm ）图1产品尺寸图五、产品参数5.1相对湿度表1相对湿度性能表5.2温度表2温度性能表5.3电气特性表3电气特性[1]此精度为出厂时检验时，传感器在25℃和5V，条件下测试的精度指标，其不包括迟滞和非线性，且只适合非冷凝环境。
[2]在25℃和1m/s气流的条件下，达到一阶响应63%所需要的时间。
[3]在挥发性有机混合物中数值可能会高一些。
见说明书应用储存信息。
六、典型电路图2DHT11典型电路图微处理器与DHT11的连接典型应用电路如上图（图2）所示，DATA上拉后与微处理器的I/O端口相连。
1、典型应用电路中建议连接线长度短于5m时用4.7K上拉电阻，大于5m时根据实际情况降低上拉电阻的阻值。
2、使用3.3V电压供电时连接线尽量短，接线过长会导致传感器供电不足，造成测量偏差。
3、每次读出的温湿度数值是上一次测量的结果，欲获取实时数据,需连续读取2次，但不建议连续多次读取传感器，每次读取传感器间隔大于2秒即可获得准确的数据。
4、电源部分如有波动，会影响到温度。
如使用开关电源，温度就会跳动。
数字温湿度传感器DHT11详解及例程利用串口显示

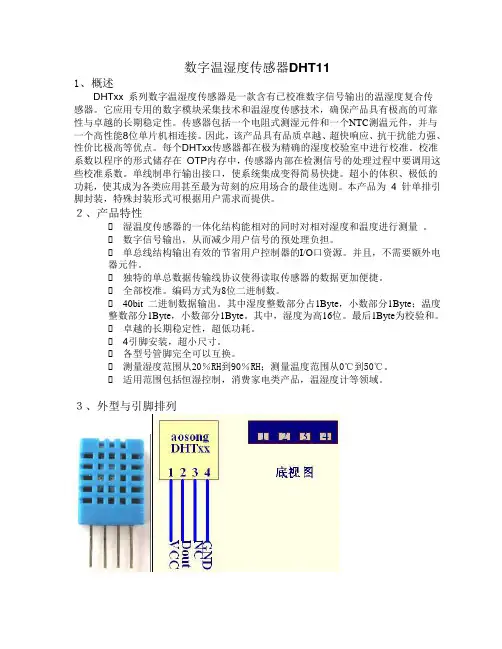

数字温湿度传感器DHT111、概述DHTxx 系列数字温湿度传感器是一款含有已校准数字信号输出的温湿度复合传感器。
它应用专用的数字模块采集技术和温湿度传感技术，确保产品具有极高的可靠性与卓越的长期稳定性。
传感器包括一个电阻式测湿元件和一个NTC测温元件，并与一个高性能8位单片机相连接。
因此，该产品具有品质卓越、超快响应、抗干扰能力强、性价比极高等优点。
每个DHTxx传感器都在极为精确的湿度校验室中进行校准。
校准系数以程序的形式储存在OTP内存中，传感器内部在检测信号的处理过程中要调用这些校准系数。
单线制串行输出接口，使系统集成变得简易快捷。
超小的体积、极低的功耗，使其成为各类应用甚至最为苛刻的应用场合的最佳选则。
本产品为 4 针单排引脚封装，特殊封装形式可根据用户需求而提供。
２、产品特性湿温度传感器的一体化结构能相对的同时对相对湿度和温度进行测量。
数字信号输出，从而减少用户信号的预处理负担。
单总线结构输出有效的节省用户控制器的I/O口资源。
并且，不需要额外电器元件。
独特的单总数据传输线协议使得读取传感器的数据更加便捷。
全部校准。
编码方式为8位二进制数。
40bit 二进制数据输出。
其中湿度整数部分占1Byte，小数部分1Byte；温度整数部分1Byte，小数部分1Byte。
其中，湿度为高16位。
最后1Byte为校验和。
卓越的长期稳定性，超低功耗。
4引脚安装，超小尺寸。
各型号管脚完全可以互换。
测量湿度范围从20％RH到90％RH；测量温度范围从0℃到50℃。
适用范围包括恒湿控制，消费家电类产品，温湿度计等领域。
３、外型与引脚排列引脚说明：Vcc 正电源Dout 输出NC 空脚GND 地- 1 -图3.0 DHT外型及管脚4、详细引脚说明：传感器管脚方向识别：正面（有通气孔的一面）看过去，从左到右依次为1、2、3、4脚。
电源引脚，DHTxx的供电电压为 3.5~5.5V。
传感器上电后，要等待1s 以越过不稳定状态在此期间不要发送任何指令。
DHT11温湿度传感器
DHT11温湿度传感器概述 DHT11数字温湿度传感器是⼀款含有已校准数字信号输出的温湿度复合传感器。
它应⽤专⽤的数字模块采集技术和温湿度传感技术，确保产品具有极⾼的可靠性与长期的稳定性。
传感器包括⼀个电阻式感湿元件和⼀个NTC测温元件，并与⼀个8位单⽚机相连接。
因此该产品具有抗⼲扰能⼒强、性价⽐⾼等优点。
硬件连接 DHT11使⽤1-wire总线与MCU进⾏半双⼯通信，当连接线长度短于20⽶时可⽤5K的上拉电阻，⼤于20⽶时需要根据实际情况选择合适的上拉电阻。
通信过程 DATA引脚⽤于MCU与DHT11之间的通讯和同步，采⽤单总线数据格式，⼀次通讯时间4ms左右,数据分⼩数部分和整数部分，⼀次完整的数据传输为40bit，⾼位先出（MSB）。
数据格式：8bit湿度整数数据+8bit湿度⼩数数据+8bit温度整数数据+8bit温度⼩数数据+8bit校验和。
数据传送正确时校验和数据等于“8bit湿度整数数据+8bit湿度⼩数数据+8bit温度整数数据+8bit温度⼩数数据”所得结果的末8位。
通信的开始 上图为MCU与DH11通信的开始，MCU拉低总线20ms后拉⾼，请求DH11响应，DH11收到信号后将总线拉低以此来响应主机，响应后拉⾼总线开始传输数据，本图来源为DH11的数据⼿册。
需要注意MCUI/O引脚输⼊输出模式的切换，本⼈使⽤的是GPIOG的号引脚与DHT11进⾏通信。
数据的判断 上图中可以看出论时数据0还是数据1，数据的开始总线都是被拉低50us，只是在总线被拉⾼时的时长不⼀样，于是程序便可以在40us 的时候判断引脚的电平，以此来指定当前传输的数据是0是1。
温湿度传感器程序 以下为温湿度传感器初始化函数和获得温湿度数据的程序，初始化相关引脚后调⽤read_ht_data(&data)，便可以获得所需数据，注意该函数1s钟只能调⽤⼀次，不然获取不到数据。
还需要保证延迟函数是准确的，参考我之前的系统定时器的相关随笔。
dht11使用手册
dht11使用手册DHT11是一款常用的温湿度传感器，它能够测量并监测环境中的温度和湿度。
以下是关于DHT11的使用手册，希望能够帮助您更好地使用这款传感器。
一、简介DHT11是一款由AM2301温湿度传感器和数字模块构成的测温湿度模块。
它采用单总线通信方式，能够同时测量环境中的温度和湿度，具有测量精度高、稳定性好等优点。
DHT11的使用非常方便，只需将其连接到单片机的某个I/O口即可。
二、使用步骤1.硬件连接将DHT11的VCC引脚连接到单片机或开发板的+5V电源，GND引脚连接到地线，OUT引脚连接到单片机的I/O口（推荐使用GPIO）。
2.初始化在开始数据读取之前，需要先对DHT11进行初始化。
将I/O 口初始化为输出模式，然后输出低电平（0）至少18ms，再输出高电平（1）并保持60-400us。
此时DHT11会响应并开始工作。
3.数据读取初始化完成后，DHT11会自动开始测量环境中的温度和湿度。
等待40ms后，DHT11会自动将测量到的数据通过I/O口发送给单片机或开发板。
单片机或开发板可以通过读取I/O口的状态来获取数据。
4.数据解析从DHT11读取的数据是一个8位的湿度数据和一个8位的温度数据，需要对其进行解析才能得到实际的湿度和温度值。
根据DHT11的通信协议，我们可以使用以下公式来计算湿度和温度值：湿度值= (湿度数据×10) % 100 温度值= (温度数据/10) + 25三、注意事项在使用DHT11时，需要注意以下几点：1.DHT11的VCC引脚电压应保持在4.5-5.5V之间。
2.在读取数据时，需要等待一定的时间以保证数据传输的稳定。
通常情况下，建议等待大约80-200ms。
3.如果连续读取几次数据都失败，可能需要重新初始化DHT11。
4.在连接DHT11时，需要保证OUT引脚处于低电平状态。
如果OUT引脚处于高电平状态，可能会导致DHT11无法正常工作。
5.DHT11的工作环境温度应保持在0-50℃之间，如果环境温度过高或过低，可能会导致测量值不准确。
dht11传感器工作原理
dht11传感器工作原理
DHT11传感器是一种数字温湿度传感器，采用单总线通信协议，其工作原理如下：
1. 传感器元件：DHT11传感器由一个感温元件（NTC热敏电阻）和一个湿度测量元件（湿度敏感电阻）组成。
感温元件测量环境温度，湿度测量元件测量环境湿度。
2. 信号采集：当传感器供电后，传感器会开始初始化，并且通过数字串行通信协议把信号传输给主控芯片。
在采集数据之前，主控芯片会发送一个起始信号给传感器。
3. 数据传输：起始信号发送后，主控芯片会接收来自传感器的数据。
DHT11传感器一次可以传输40位的数据，其中前5位
为湿度整数位、后5位为湿度小数位、再后5位为温度整数位、再后5位为温度小数位、最后20位为校验位。
4. 数据处理：主控芯片接收到数据后，会对数据进行处理和解析。
主控芯片根据数据位的组合和校验位的校验来判断数据的准确性，并将数据进行转换和显示。
总结：DHT11传感器通过感温元件和湿度测量元件测量环境
的温度和湿度值，并通过单总线通信协议将数据传输给主控芯片，实现了数字温湿度传感功能。
dht11温度传感器原理电路
dht11温度传感器原理电路
DHT11温度传感器是一款常用的温湿度传感器，其原理电路包括传感器模块和单片机控制模块两部分。
传感器模块主要由温度传感器和湿度传感器组成，通过传感器感知环境温度和湿度并将信号转为电信号输出。
DHT11传感器包括一个电阻式感湿元件和一个NTC测温元件，用以测量环境湿度和温度。
单片机控制模块则负责接收传感器输出的数据并进行处理，最终将结果显示在显示屏上或者通过无线模块传输到远程设备。
DHT11采用单线制串行接口，只需加适当的上拉电阻，信号传输距离可达20米以上。
传感器上电后，要等待1秒以越过不稳定状态，在此期间无需发送任何指令。
在DHT11的供电电压方面，其范围为3-5.5V。
电源引脚（VDD，GND）之间可增加一个100nF的电容，用以去耦滤波。
DATA引脚并联一个5K以上的上拉电阻，增强信号的抗干扰能力。
DHT11与单片机之间的数据传输通过DATA信号管脚进行，DATA信号管脚引入任一没有其余传感器占用的GPIO管脚即可。
此外，DHT11还具有一定的扩展性，可以通过加入其他传感器模块，实现多参数数据采集和监控；或者通过搭配智能控制系统，实现对温度的智能控制和调节。
总之，DHT11温度传感器的原理电路主要包括传感器模块和单片机控制模块两部分，通过传感器感知环境温度和湿度，并将数据传输到单片机进行处理和显示。
同时，DHT11还具有一定的扩展性，可以与其他传感器或控制系统配合使用，实现更多功能。
课程设计基于单片机的温湿度传感器
由于温度与湿度不管是从物理量本身还是在实际人们的生活中都有着密切的关系，所以温湿度一体的传感器就会相应产生。
DHT11与单片机之间能采用简单的单总线进行通信，仅仅需要一个I/O口。
操作简单，使用基亚5110二手屏幕显示DHT11传感器读出来的温度和湿度值。
关键字：AT89S52;5110液晶;DHT11传感器;单总线AbstractBecause of the temperature and the humidity from both the physical quantity itself or in the actual life of people are closely related, so the temperature and humidity sensor integrated will arise accordingly. Between DHT11 and SCM can adopt the simple single bus, only need a I\/O port. Simple operation, using the base of 5110 secondhand screen display DHT11 sensor Read out the temperature and humidity.Keywords: AT89S52; DHT11 5110 LCD; sensor; single bus引言 ------------------------------------------11.1 DHT11描述---------------------------------------------------21.2 管脚排列----------------------------------------------21.3 应用电路连接说明--------------------------------------21.4 DHT11数据结构-----------------------------------------31.5 DHT11的传输时序---------------------------------------31.5.1 DHT11开始发送数据流程--------------------------31.5.2 主机复位信号和DHT11响应信号 --------------------31.5.3 数字‘0’信号表示方法-----------------------------31.5.4 数字‘1’信号表示方法-----------------------------42、诺基亚5110液晶简介（PCD8544驱动）--------------------42.1 引脚---------------------------------------------------4 2.2 功能描述：---------------------------------------------52.2.1 地址计数器 (AC)--------------------------------52.2.2 初始化-------------------------------------------52.2.3复位的作用----------------------------------------62.2.4显示控制------------------------------------------62.2.5 串行接口时序--------------------------------------62.2.6 指令集 ------------------------------------------63、总结-------------------------------------------------74、谢辞-------------------------------------------------85、参考文献---------------------------------------------96、附录-------------------------------------------------105.1 实验总框架图---------------------------------------------10 5.2 硬件部分-------------------------------------------------105.2.1硬件原理图-------------------------------------------10 5.2.2 硬件PCB图-------------------------------------------11 5.2.3 所需元器件-------------------------------------------115.3 实验效果-------------------------------------------------11 5.4 实验软件程序---------------------------------------------12引言可靠性与卓越的长期稳定性。
DHT11温湿度传感器要点
dht11原理(一)
dht11原理(一)DHT11温湿度传感器简介•DHT11是一款常用的数字温湿度传感器。
•它能够精确测量环境的温度和湿度，是许多物联网项目中重要的组成部分。
基本原理•DHT11利用温湿度传感器和一个微控制器芯片来测量环境的温度和湿度。
•其中温湿度传感器的原理是，当空气中的水分分子接触到传感器上的感应元件时，会产生一定的变化。
•传感器将这个变化转化为电信号，并通过微控制器芯片进行处理。
工作原理1.主控端发送起始信号。
2.传感器接收到起始信号后，进行响应。
3.主控端发送读取命令。
4.传感器将温度和湿度数据以二进制形式发送给主控端。
5.主控端接收数据，并进行解析。
6.最后将温度和湿度数据以数字形式显示或存储。
特点和优势•DHT11具有以下特点和优势：•简单易用：DHT11只需要3个引脚即可实现温湿度数据的读取。
•精确度较高：温度精度为±2℃，湿度精度为±5%RH。
•低成本：与其他传感器相比，DHT11的价格较为低廉。
•耐用性强：DHT11具有较长的使用寿命，并能适应各种环境。
应用领域•DHT11广泛应用于以下领域：•室内温湿度监测：DHT11可以用于监测室内温湿度，并通过与其他设备连接实现自动调节。
•农业领域：DHT11可以用于农业环境的监测，如大棚内部的温湿度控制。
•智能家居：DHT11可以用于智能家居系统中，实现对室内温湿度的自动控制。
局限性•尽管DHT11具有许多优点，但也存在一些局限性：•响应速度较慢：DHT11的响应速度较慢，对于某些实时性要求较高的应用场景可能不太适用。
•数据精度较低：与一些高精度的温湿度传感器相比，DHT11的数据精度较低。
总结•DHT11作为一款常用的数字温湿度传感器，在物联网等应用中发挥着重要作用。
•它利用温湿度传感器和微控制器芯片，通过特定的工作原理实现环境温湿度的测量。
•DHT11具有简单易用、精确度较高、低成本和耐用性强等特点和优势。
•应用领域包括室内温湿度监测、农业领域和智能家居等。
DHT11实验
《嵌入式接口技术》实验报告班级：机电实验班12（1）姓名：任梦杰学号：2012339930023DHT11数字温湿度传感器实验1.实验装置ALIENTEK探索者STM32F407开发板2.实验原理DHT11是一款湿温度一体化的数字传感器。
该传感器包括一个电阻式测湿元件和一个NTC测温元件，并与一个高性能8位单片机相连接。
通过单片机等微处理器简单的电路连接就能够实时的采集本地湿度和温度。
DHT11与单片机之间能采用简单的单总线进行通信，仅仅需要一个I/O口。
传感器内部湿度和温度数据40Bit的数据一次性传给单片机，数据采用校验和方式进行校验，有效的保证数据传输的准确性。
DHT11功耗很低，5V电源电压下，工作平均最大电流0.5mA。
DHT11的技术参数如下：● 工作电压范围：3.3V-5.5V● 工作电流：平均0.5mA● 输出：单总线数字信号● 测量范围：湿度20~90％RH，温度0~50℃● 精度：湿度±5%，温度±2℃● 分辨率：湿度1%，温度1℃DHT11的管脚排列如图36.1.1所示：虽然DHT11与DS18B20类似，都是单总线访问，但是DHT11的访问，相对DS18B20来说要简单很多。
下面我们先来看看DHT11的数据结构。
DHT11数字湿温度传感器采用单总线数据格式。
即，单个数据引脚端口完成输入输出双向传输。
其数据包由5Byte（40Bit）组成。
数据分小数部分和整数部分，一次完整的数据传输为40bit，高位先出。
DHT11的数据格式为：8bit湿度整数数据+8bit 湿度小数数据+8bit温度整数数据+8bit温度小数数据+8bit校验和。
其中校验和数据为前四个字节相加。
传感器数据输出的是未编码的二进制数据。
数据(湿度、温度、整数、小数)之间应该分开处理。
例如，某次从DHT11读到的数据如图所示：由以上数据就可得到湿度和温度的值，计算方法：湿度= byte4 . byte3=45.0 (％RH)温度= byte2 . byte1=28.0 ( ℃)校验= byte4+ byte3+ byte2+ byte1=73(=湿度+温度)(校验正确)可以看出，DHT11的数据格式是十分简单的，DHT11和MCU的一次通信最大为3ms左右，建议主机连续读取时间间隔不要小于100ms。
dht11工作原理
dht11工作原理DHT11是一款智能温湿度传感器，由气态原理元件和微处理器组成，具有高精度、低功耗、稳定性好等特点，常用于室内环境监测。
它可以检测空气温度，相对湿度，这里我们就来看下DHT11是怎样实现温湿度传感的。
首先，我们来看DHT11底层是怎么运作的。
DHT11提供一种化学效应来实现相对湿度传感，这种效应叫做“湿敏效应”。
湿敏效应指的是水分内部吸收空气中的水汽，随着湿度的变化，其传感部件的电阻也会有所变化，从而可以实现检测湿度的功能。
而实现温度传感，DHT11用的是一种叫做NTC（Negative Temperature Coefficient）的热敏电阻原理，即随着温度的增加，NTC的电阻会大幅度的减少，反之亦然。
也就是说，温度的变化会影响到NTC的电阻，从而实现温度传感。
除了上面提到的传感部件外，DHT11还包含有完成这些传感工作所需要的其它部件，比如用于补偿环境温度变化的热补偿元件，用于控制芯片内部处理器的定时器，串行控制电路等。
DHT11采用的单片机为3片带有8位A/D转换器，可以将电阻变化的信号转化为温度和湿度的数字量。
在实际应用中，DHT11有一些限制，比如它的湿度检测范围是20%~90%，温度检测范围是0℃~50℃，另外它的测量精确度也不是特别高，温度精度±2℃，湿度精度±5%RH。
但是它价格实惠，使用简单，可靠性高，因此在家庭环境监测、工业领域监测等领域有很大的应用前景。
总结来说，DHT11是一款实用的温湿度传感器，拥有低功耗、高可靠性、稳定可靠的性能，它采用湿敏原理和NTC原理来实现温湿度的测量，并配备有单片机用于控制，完成相应的功能。
它的低成本，容易使用，实现精准，应用面广，在家庭及工业环境检测方面拥有极大的优势，因而应用更加普遍。
DHT11温湿度传感器51单片机在LCD1602显示程序
//51单片机控制温湿度传感器DHT11然后在LCD1602上显示当前的温湿度及单位其中湿度在第一行显示温度在第二行显示。
单片机为YL-9最小系统。
# include <reg51、h># include <intrins、h>typedef unsigned char BYTE;typedef unsigned int WORD;#define uint unsigned int#define uchar unsigned charsbit io=P1^0;//dht11data端接单片机的P1^0口//sbit rw=P2^1;//一下三行就是设置lcd1602的使能端//sbit rs=P2^0;sbit ep=P2^2;typedef bit BOOL;//此声明一个布尔型变量即真或假//uchar data_byte;uchar RH,RL,TH,TL;//***************延时函数*************************************void delay(uchar ms) //延时模块//{uchar i;while(ms--)for(i=0;i<100;i++);}void delay1()//一个for循环大概需要8个多机器周期一个机器周期为1us晶振为12MHz 也就就是说本函数延时8us多此延时函数必须德稍微精确一点{uchar i;for(i=0;i<1;i++);}//*************************************************************** //lcd模块//BOOL lcd_bz()//测试lcd忙碌状态返回值为布尔型数值真或假'1'、'0' {BOOL result;rs=0; // 读忙信号rw=1;ep=1;_nop_();_nop_();_nop_();_nop_();result = (BOOL)(P2&0x80);ep=0;result ;}void write_cmd(uchar cmd)//写指令//{while (lcd_bz());rs=0;rw=0;ep=0;_nop_();_nop_();P0=cmd ;_nop_();_nop_();_nop_();ep=1;_nop_();_nop_();_nop_();_nop_();ep=0;}void write_addr(uchar addr)//写地址//{write_cmd(addr|0x80);//LCD第一行的首地址为0x80第二行的首地址为0x80+0x40=0xc0 }void write_byte(uchar dat) //写字节//{while (lcd_bz());rs=1;rw=0;ep=0;_nop_();_nop_();P0=dat ;_nop_();_nop_();_nop_();_nop_();ep=1;_nop_();_nop_();_nop_();ep=0;}void lcd_init() //lcd初始化//{write_cmd(0x38);//设置LCD两行显示一个数据由5*7点阵表示,数据由8跟线传输delay(1);write_cmd(0x0c);//清除屏幕显示delay(1);write_cmd(0x06);//设定输入方式增量不移位delay(1);write_cmd(0x01);//开整体显示关光标不闪烁delay(1);}void display(uchar addr,uchar q)//在某一地址上显示内容adder表示的就是地址偏移量q 表示显示的字符或数字//{delay(10); write_addr(addr);write_byte(q);delay(1);//修改此时间可以改变LCD上数值跳变的数度}//**************************dht11测试某块*************************************// void start()//开始信号{io=1;delay1();io=0;delay(25);// 主机把总线拉低必须大于18ms保证DHT11能检测到起始信号io=1; //发送开始信号结束后拉高电平延时20-40usdelay1();//以下三个延时函数差不多为24us符合要求delay1();delay1();}uchar receive_byte()//接收一个字节//{uchar i,temp;for(i=0;i<8;i++)//接收8bit的数据{while(!io);//等待50us的低电平开始信号结束delay1();//开始信号结束之后延时26us-28us以下三个延时函数delay1();delay1();temp=0;//时间为26us-28us表示接收的为数据'0'if(io==1)temp=1; //如果26us-28us之后还为高电平则表示接收的数据为'1'while(io);//等待数据信号高电平'0'为26us-28us'1'为70usdata_byte<<=1;//接收的数据为高位在前右移data_byte|=temp;}return data_byte;}void receive()//接收数据//{uchar T_H,T_L,R_H,R_L,check,num_check,i;start();//开始信号//io=1; //主机设为输入判断从机DHT11响应信号if(!io)//判断从机就是否有低电平响应信号//{while(!io);//判断从机发出80us 的低电平响应信号就是否结束//while(io);//判断从机发出80us 的高电平就是否结束如结束则主机进入数据接收状态R_H=receive_byte();//湿度高位R_L=receive_byte();//湿度低位T_H=receive_byte();//温度高位T_L=receive_byte();//温度低位check=receive_byte();//校验位io=0; //当最后一bit数据接完毕后从机拉低电平50us//for(i=0;i<7;i++)//差不多50us的延时delay1();io=1;//总线由上拉电阻拉高进入空闲状态num_check=R_H+R_L+T_H+T_L;if(num_check==check)//判断读到的四个数据之与就是否与校验位相同{RH=R_H;RL=R_L;TH=T_H;TL=T_L;check=num_check;}}}//*****************************************************************************void main()//主函数模块//{lcd_init();//初始化LCDwhile(1){receive();//接收数据display(0x00,'R');//LCD的第一行显示display(0x01,':');display(0x02,RH/10+0x30); //0x30表示带字库的LCD1602中0x30的位置放有数字0 RH/10+0x30即表示湿度的十位数字在字库RH/10+0x30的位置处放着display(0x03,RH%10+0x30);display(0X04,'%');display(0x40,'T');//LCD的第二行显示display(0x41,':');display(0x42,TH/10+0x30);display(0x43,TH%10+0x30);display(0x44,0xdf);//以下两个就是温度单位的处理display(0x45,0x43);}}另附效果图:。
dht11模块测量温湿度的流程
DHT11模块测量温湿度的流程概述本文将介绍D HT11模块的使用方法，包括连接电路、读取数据的流程以及温湿度的计算方法。
连接电路首先，我们需要将DH T11模块与单片机进行连接。
需要使用3个引脚：V C C、GN D和数据引脚。
具体的连接方式如下：-将DH T11模块的VC C引脚连接到单片机的3.3V或5V电源引脚上。
-将DH T11模块的GN D引脚连接到单片机的地(GN D)引脚上。
-将DH T11模块的数据引脚连接到单片机的任意可用的数字引脚上。
连接完成后，我们可以开始测量温湿度了。
测量温湿度的流程1.初始化在开始测量之前，我们需要对DH T11模块进行初始化。
初始化的步骤包括向D HT11发送一个低电平的信号，并延时至少18毫秒。
这个低电平信号将引导D HT11进入测量模式。
2.接收数据初始化完成后，D HT11模块会将测量到的温湿度数据以串行的形式发送回来。
我们需要准备好接收数据的缓冲区，并准备接收数据的引脚。
3.解析数据接收到数据后，我们需要对它进行解析。
D H T11模块发送的数据包括温度和湿度的整数部分和小数部分。
我们需要按照一定的规则将这些数据进行解析，得到最终的温度和湿度数值。
4.计算温湿度解析完数据后，我们可以根据DH T11模块的计算公式来得到真实的温度和湿度数值。
这个公式在D HT11模块的数据手册中有详细的说明。
5.显示结果最后，我们可以将测量得到的温湿度数据显示在单片机的L CD屏幕上，或者通过串口进行输出。
以上就是使用DH T11模块测量温湿度的完整流程。
通过连接电路、初始化、接收数据、解析数据和计算温湿度，我们可以准确地测量环境中的温度和湿度，为后续的应用提供数据支持。
小结本文介绍了使用D HT11模块测量温湿度的流程。
通过连接电路、初始化、接收数据、解析数据和计算温湿度，我们可以轻松地获取环境的温湿度数据。
这对于许多物联网和环境监测应用来说是非常重要的。
希望通过本文的介绍，你能够更好地理解和应用DH T11模块。
DHT11温湿度传感器与单片机之间的通信
DHT11温湿度传感器与单片机之间的通信一DHT11的简介：1 接口说明建议连接线长度短于20米时用5K上拉电阻，大于20米时根据实际情况使用合适的上拉电阻2数据帧的描述DATA 用于微处理器与 DHT11之间的通讯和同步,采用单总线数据格式,一次通讯时间4ms左右，数据分小数部分和整数部分，具体格式在下面说明，当前小数部分用于以后扩展,现读出为零.操作流程如下:一次完整的数据传输为40bit,高位先出。
数据格式：8bit湿度整数数据+8bit湿度小数数据+8bi温度整数数据+8bit温度小数数据+8bit校验和数据传送正确时校验和数据等于“8bit湿度整数数据+8bit湿度小数数据+8bi温度整数数据+8bit温度小数数据”所得结果的末8位。
3时序描述用户MCU发送一次开始信号后，DHT11从低功耗模式转换到高速模式,等待主机开始信号结束后,DHT11发送响应信号，送出40bit的数据，并触发一次信号采集,用户可选择读取部分数据。
从模式下，DHT11接收到开始信号触发一次温湿度采集,如果没有接收到主机发送开始信号,DHT11不会主动进行温湿度采集.采集数据后转换到低速模式。
1。
通讯过程如图1所示图1总线空闲状态为高电平，主机把总线拉低等待DHT11响应,主机把总线拉低必须大于18毫秒，保证DHT11能检测到起始信号.DHT11接收到主机的开始信号后,等待主机开始信号结束,然后发送80us低电平响应信号.主机发送开始信号结束后,延时等待20-40us后, 读取DHT11的响应信号，主机发送开始信号后，可以切换到输入模式,或者输出高电平均可, 总线由上拉电阻拉高.图2总线为低电平,说明DHT11发送响应信号,DHT11发送响应信号后,再把总线拉高80us，准备发送数据,每一bit数据都以50us低电平时隙开始,高电平的长短定了数据位是0还是1。
格式见下面图示。
如果读取响应信号为高电平，则DHT11没有响应,请检查线路是否连接正常.当最后一bit 数据传送完毕后，DHT11拉低总线50us，随后总线由上拉电阻拉高进入空闲状态。
dht11工作原理简介
dht11工作原理简介
DHT11是一种数字温湿度传感器，它可以同时测量环境的温度和湿度。
其工作原理基于热敏探头和电容传感器。
DHT11内置一个热敏电阻，当环境温度变化时，热敏电阻的电阻值也会相应变化。
传感器通过测量电阻值的变化，可以计算出环境的温度。
在传感器内部，还有一个电容传感器可用于测量环境的湿度。
电容传感器的电容值会随着环境湿度的变化而变化。
通过测量电容值的变化，传感器可以计算出环境的湿度。
DHT11内部还有一个专用的芯片，用于将温度和湿度的模拟信号转换为数字信号，并通过单总线串行通信协议将数据传输到外部。
通过将一个引脚连接到数字输入引脚，DHT11可以与微控制器或单片机连接。
通过发送启动信号，微控制器可以与
DHT11进行通信，并获取温度和湿度的数值。
总的来说，DHT11是通过热敏电阻和电容传感器测量环境的温度和湿度，并通过芯片转换和单总线串行通信将数据传输到外部。
它是一种简单且经济实惠的温湿度传感器。
DHT11湿温度传感器使用范例
//
显示模块
//*****************************************************************************
void Display (void)
{
U8 i;
for(i=0;i<=5;i++)
{
DDRD |= 0XFC;
PORTD&=0x03;
度和温度。DHT11 与单片机之间能采用简单的单总线进行通信，仅仅需要一个
I/O 口。传感器内部湿度和温度数据 40Bit 的数据一次性传给单片机，数据采用
校验和方式进行校验，有效的保证数据传输的准确性。DHT11 功耗很低，5V 电
源电压下，工作平均最大电流 0.5mA。
性能指标和特性如下：
z 工作电压范围：3.5V-5.5V
typedef signed int S16; // defined for signed 16-bits integer variable
typedef unsigned long U32; // defined for unsigned 32-bits integer variable
typedef signed long S32; // defined for signed 32-bits integer variable
byte4
byte3
00101101 00000000
整数
小数
湿度
byte2 byte1
00011100 00000000
整数
小数
温度
byte0
01001001 校验和 校验和
由以上数据就可得到湿度和温度的值，计算方法： humi (湿度)= byte4 . byte3=45.0 (％RH) temp (温度)= byte2 . byte1=28.0 ( ℃) jiaoyan(校验)= byte4+ byte3+ byte2+ byte1=73(=humi+temp)(校验正确)
dht11传感器工作原理
dht11传感器工作原理DHT11传感器工作原理。
DHT11传感器是一种数字式温湿度传感器，它可以测量环境的温度和湿度。
它采用单总线数据传输技术，能够快速响应并输出准确的数据。
本文将介绍DHT11传感器的工作原理及其应用。
DHT11传感器内部结构由温湿度传感器、模拟数字转换器和信号调理电路组成。
当DHT11传感器被连接到电源后，温湿度传感器开始采集环境的温度和湿度数据。
采集到的模拟信号经过模拟数字转换器转换成数字信号，然后通过信号调理电路进行处理，最终输出数字化的温度和湿度数值。
DHT11传感器采用单总线数据传输技术，它通过单根数据线与单片机进行通信。
单片机发送启动信号后，DHT11传感器开始进行数据采集和处理，并将处理后的数字化温湿度数据通过数据线发送给单片机。
单片机接收到数据后进行解析，即可得到环境的温度和湿度数值。
这种单总线数据传输技术使得DHT11传感器在通信过程中占用的引脚较少，方便与其他传感器模块进行串联连接。
DHT11传感器工作原理简单而高效，它能够准确地测量环境的温度和湿度，并且具有快速响应的特点。
因此，DHT11传感器在许多领域都有着广泛的应用，比如气象站、温室控制、空调系统等。
同时，由于其价格低廉，使用方便，因此也被广泛应用于各种嵌入式系统中。
总之，DHT11传感器通过温湿度传感器、模拟数字转换器和信号调理电路的协同工作，实现了对环境温湿度的快速准确测量。
同时，采用单总线数据传输技术，使得其在通信过程中占用的引脚较少，方便与其他传感器模块进行连接。
因此，DHT11传感器在实际应用中具有广泛的应用前景，对于温湿度监测和控制具有重要的意义。
dht11使用手册
dht11使用手册摘要：1.引言2.DHT11传感器简介3.DHT11传感器参数4.DHT11传感器接线方式5.DHT11传感器使用方法6.DHT11传感器数据处理7.DHT11传感器常见问题及解决方法8.总结正文：【引言】DHT11是一款非常实用的温湿度传感器，广泛应用于各种智能设备中。
本文将详细介绍DHT11传感器的使用手册，帮助用户更好地了解和使用该传感器。
【DHT11传感器简介】DHT11是一款由Dallas公司生产的温湿度传感器，具有准确、灵敏、稳定等特点。
它可以通过简单的接口与各种微控制器或单片机相连接，实现对环境温湿度的测量。
【DHT11传感器参数】DHT11的主要参数包括：- 工作电压：3.3V或5V- 工作电流：1.5mA- 测量范围：温度-40℃~+80℃，湿度0%~100%- 测量精度：温度±0.5℃，湿度±5%【DHT11传感器接线方式】DHT11传感器有四根引脚，分别为VCC（电源正极）、GND（电源负极）、DHT1（数据输出）和DHT2（数据输出）。
通常情况下，VCC接3.3V或5V电源，GND接电源负极，DHT1接单片机的数据输入脚，DHT2接单片机的数据输入脚。
【DHT11传感器使用方法】1.连接电路：将DHT11传感器的VCC接3.3V或5V电源，GND接电源负极，DHT1接单片机的数据输入脚，DHT2接单片机的数据输入脚。
2.初始化：配置单片机的相关寄存器，使能DHT11数据输出口的串行通信功能。
3.读取数据：通过单片机的串行通信功能，读取DHT11传感器输出的温湿度数据。
4.数据处理：将读取到的温湿度数据进行解析，并转换为实际温湿度值。
【DHT11传感器数据处理】DHT11传感器输出的数据为两个字节，其中高字节表示湿度值，低字节表示温度值。
湿度值范围为0%~100%，温度值范围为-40℃~+80℃。
解析数据时，需要将两个字节的高四位和低四位分别进行处理，得到湿度值和温度值。
温湿度传感器dht11原理
温湿度传感器dht11原理DHT11温湿度传感器是一种数字式的温湿度传感器，由湿度敏感元件和温度敏感元件组成。
它能够通过单一的总线接口与微机或其他设备进行连接，并实时传输温湿度数据。
DHT11的工作原理如下：1. 传感器原理DHT11传感器采用的是湿电阻式的湿度测量原理。
它包含一个湿度敏感的电阻元件，该元件由具有定期间隔的两根电极构成。
当空气中的湿度增加时，湿度敏感元件的电阻值会减小；而在相对较干燥的环境中，湿度敏感元件的电阻值会增加。
对于温度测量，DHT11采用热敏电阻式测温原理。
它包含一个热敏元件，其电阻值随着温度的变化而变化。
当环境温度升高时，热敏元件的电阻值会减小；相反，当环境温度下降时，热敏元件的电阻值则会增加。
2. 信号采集与转换DHT11传感器通过单一的数据总线与外部设备进行通信。
外部设备通过给传感器发送启动信号，该信号包括一个至少18毫秒的低电平脉冲信号来唤醒传感器。
接下来，传感器将会返回信号应答。
在应答信号之后，外部设备会发送一个读取信号，以指示传感器准备好开始传输数据。
在数据传输过程中，传感器将以时间间隔的形式通过总线发送数据位。
每个数据位由50ms低电平信号和高电平信号组成，传感器通过判断每个时间间隔低电平信号的持续时间，来解析出对应的数据位。
3. 数据解析DHT11传感器的数据包含40位二进制码，其中包括温度值、湿度值和校验位。
温度值和湿度值都是以整数形式传输，校验位用于验证数据的正确性。
数据的解析方式是通过测量低电平脉冲的时间来识别每个数据位。
低电平脉冲持续时间为26-28μs表示逻辑0，而持续时间为70μs表示逻辑1。
在解析的过程中需要注意的是，DHT11传感器在开始发送数据位时会先发送一个高电平信号，因此在数据解析中还需要将起始的高电平信号排除。
4. 校验位最后一位是校验位，用于验证数据的正确性。
校验位是通过前面所传输的温湿度值的和进行计算得到的，如果校验位与和不符，则说明数据传输错误，需要重新读取。
