实验协议分析软件Ethereal 的使用一、实验目的和要求：熟悉掌握Ethereal软件的使用,并应用该软件分析Ethernet帧以及高级协议，从而能够加深对TCP/IP 协议栈上的参与通信的网络数据包结构以及通信方式有进一步的了解。
二、实验内容和原理1. 安装windows下的Ethereal及WinPcap软件。
2. 捕捉任何主机发出的DIX Ethernet V2（即Ethernet II）格式的帧（帧的长度字段>1500, 帧的长度字段实际上是类型字段），Ethereal的capture 的options中capture filter设置为：ether[12:2] > 1500 观察并分析帧结构，Ethernet II的帧(ether[12:2] > 1500)的上一层主要是哪些PDU？是IP、LLC还是其它哪种？IP3. 捕捉并分析局域网上的所有ethernet broadcast帧，Ethereal的capture 的options中capture filter设置为：ether broadcast(1). 观察并分析哪些主机在发广播帧，这些帧的高层协议是什么？ARP(2). 你的LAN的共享网段上连接了多少台计算机？1分钟内有几个广播帧？有否发生广播风暴？92台4. 捕捉局域网上主机发出或接受的所有ARP包capture 的options中capture filter设置为：arp host ip (1)主机上执行“arp –d ”清除arp cache.(2)在主机上ping 局域网上的另一主机(3)观察并分析主机发出或接受的所有ARP包，及arp包结构。
5. IP 分组的结构固 定 部分 可变 部分0 48 16192431版 本 标志 生 存 时 间协 议标 识服 务 类 型总 长 度 片 偏 移填 充首 部 检 验 和源 地 址 目 的 地 址可 选 字 段 （长 度 可 变） 比特 首部长度 01 2 3 4 5 6 7 D T R C 未用 优 先 级数 据 部 分首 部6、UDP 报文伪首部源端口目的端口长 度检验和数 据首 部UDP 长度源 IP 地址目的 IP 地址17 IP 数据报字节12 2 2 2 2 字节 发送在前数 据首 部 UDP 用户数据报附：1、Ethernet II的帧结构字节46 ~ 1500 目的地址源地址类型数据FCS目的地址：01:00:5e:22:17:ea源地址：00:1e:90:75:af:4f类型数据2、IP分组的结构版本首部长度服务类型总长度标识标志固 定 部分 可变 部分0 48 16192431版 本 标志 生 存 时 间协 议标 识服 务 类 型总 长 度 片 偏 移填 充首 部 检 验 和源 地 址 目 的 地 址可 选 字 段 （长 度 可 变） 比特 首部长度 01 2 3 4 5 6 7 D T R C 未用 优 先 级数 据 部 分首 部片偏移生存时间协议首部检验和源地址目的地址可选字段 数据3、 ARP 的报文格式硬件地址长度协议类型 发送方IP 地址(八位组0-1) 目标硬件地址(八位组2-5) 目标IP 地址(八位组0-3)发送方硬件地址(八位组0-3)硬件类型操作发送方硬件地址(八位组4-5) 发送方IP 地址(八位组2-3)协议长度目标硬件地址(八位组0-1)* 硬件类型指明发送方想知道的硬件接口类型。
Ethereal协议分析实验指导
Ethereal协议分析实验指导Ethereal是一个开放源码的网络分析系统，也是目前最好的开放源码的网络协议分析器，支持Linux和windows平台。
Ethereal 基本类似于tcpdump，但 Ethereal 还具有设计完美的 GUI 和众多分类信息及过滤选项。
用户通过 Ethereal，同时将网卡插入混杂模式，可以查看到网络中发送的所有通信流量。
Ethereal网络协议分析软件可以十分方便直观地应用于计算机网络原理和网络安全的教学实验，网络的日常安全监测。
使用Ethereal能够非常有效地帮助学生来理解网络原理和协议、帮助学生理解实验现象和诊断实验故障。
一、Ethereal 协议分析软件下载及安装1.下载Ethereal 开源软件Ethereal是免费的，可以从官方网站下载最新版本。
以windows xp操作系统为例，如图2-1所示。
目前可下载最新版本为：Ethereal 0.99.0图2-1 下载Ethereal协议分析软件的界面2.安装Ethereal软件图2-2 Ethereal 安装界面双击Ethereal-setup-0.99.0.exe软件图标，开始安装。
图2-2为Ethereal安装界面。
选择欲安装的选件，一般选择默认即可，如图2-3图2-3选择欲安装的选件选择欲安装的目录，确定软件安装位置。
Ethereal软件的运行需要软件WinPcap的支持，WinPcap是libpcap library的Windows版本，Ethereal可通过WinPcap来劫取网络上的数据包。
在安装Ethereal时可以的过程中也会一并安装WinPcap，不需要再另外安装。
如图2-4所示图2-4选择安装WinPcap如果在安装Ethereal之前未安装Winpcap，可以勾选Install Winpcap 3.1 beta 4。
开始解压缩文件，接着开始安装，接着按Next就可以看到Ethereal的启动画面了。
实验1网络协议分析Ethereal

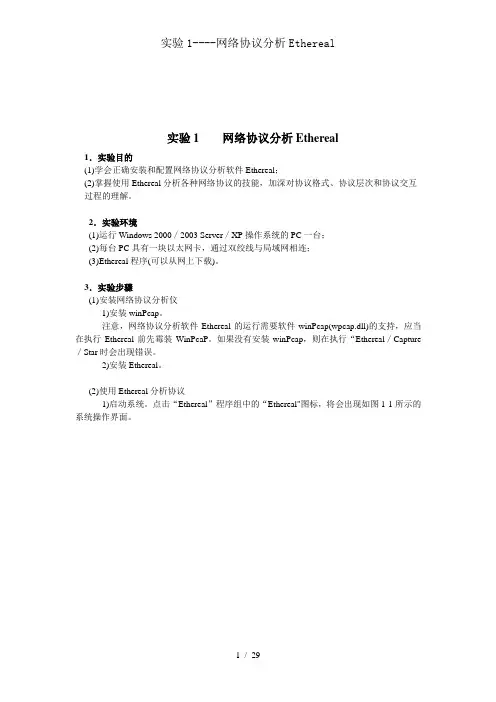

实验1 网络协议分析Ethereal1．实验目的(1)学会正确安装和配置网络协议分析软件Ethereal；(2)掌握使用Ethereal分析各种网络协议的技能，加深对协议格式、协议层次和协议交互过程的理解。
2．实验环境(1)运行Windows 2000／2003 Server／XP操作系统的PC一台；(2)每台PC具有一块以太网卡，通过双绞线与局域网相连；(3)Ethereal程序(可以从网上下载)。
3．实验步骤(1)安装网络协议分析仪1)安装winPcap。
注意，网络协议分析软件Ethereal的运行需要软件winPcap(wpcap.dll)的支持，应当在执行Ethereal前先霉装WinPcaP。
如果没有安装winPcap，则在执行“Ethereal／Capture ／Star时会出现错误。
2)安装Ethereal。
(2)使用Ethereal分析协议1)启动系统。
点击“Ethereal”程序组中的“Ethereal"图标，将会出现如图1-1所示的系统操作界面。
图1-1 Ethereal 系统主界面2)分组俘获。
点击“Capture／Start’’菜单，出现图1-2所示的界面。
在“Interface”(接口)框的下拉列表中选择一个适当的接口项，其余项可暂时保持默认配置。
然后，点击“OK”按钮，系统开始俘获网络分组。
当按“stop”(停止)按钮时，系统停止俘获分组并将已经俘获明分组信息装载在分析系统中。
图1-2 俘获分组配置界面3)协议分析。
如图1-3所示，在上部的窗口中，有帧编号(No.)、时间(Time)、源地址(Source)、目的地址(Destination)、协议(Protocol)和信息(Info)等列，各列下方依次排列着俘获的分组。
中部的窗口给出选中的某帧的详细内容。
下部窗口中是与中部窗口对应的该协议帧某字段的十六进制数值内容。
图1-3 协议分析界面可以将俘获的帧与网络教材中的ARP、UDP、ICMP、SNMP等协议帧格式进行对照，并分析其中的信息。
实验1-Ethereal的使用和网络协议的层次观察
实验1 Ethereal的使用和网络协议的层次观察一、实验目的：1、了解网络协议的层次结构2、初步掌握Ethereal的使用方法二、实验环境1、Ethereal网络分析软件2、实验文件“网络协议的层次观察.cap”三、实验要求1、能够了解网络协议的层次结构2、能够正确掌握Ethereal的使用方法四、实验内容1、Ethereal介绍Ethereal是一个优秀的网络分析仪，可以捕获(Capture) 和浏览(Display) 网络侦测的内容，还可以定义Filters规则，监视所有在网络上被传送的封包，并分析其内容。
Ethereal通常用来检查网络运作的状况，或是用来发现网络程序的bugs。
它可以分析的协议有：RTP、IP、ISAKMP、ICMP、SMB、SMB-PIPE、VTP、SNMPv3、Ethernet、GRE、EIGRP、DHCP、IPX、X.25、RSVP等。
2、Ethereal的使用启动ethereal后，选择菜单Capature－>Options, 定义获取数据包的方式。
主要选项有，Interface: 指定在哪个接口（网卡）上抓包；Limit each packet: 限制每个包的大小以避免数据过大，缺省情况下可不限制；Capture packets in promiscuous mode: 是否打开混杂模式。
如果打开，则抓取共享网络上可以探测的所有数据包。
一般情况下只需要监听本机收到或者发出的包，可以关闭这个选项。
Filter：设定过滤规则，只抓取满足过滤规则的包；File：如果需要将抓到的包写到文件中，在这里输入文件名称。
其他的项选择缺省的就可以了。
选择start开始抓包。
选择stop，则停止抓包。
3．数据包的分析打开文件“网络协议的层次观察.cap”，这是一个包括100个分组的网络通信记录，详细记录了分组的序号、相对时间、源地址、目标地址、协议类型、内容，如图1是对第6个分组的详细信息。
网络协议分析工具Ethereal的使用
⽹络协议分析⼯具Ethereal的使⽤⼤学时计算机⽹络课的实验报告，当时提不起兴趣，今天看来还挺有⽤的。
可以学习下怎样抓数据包，然后分析程序的通信协议。
⼀：学习使⽤⽹络协议分析⼯具Ethereal的⽅法，并⽤它来分析⼀些协议。
实验步骤：1．⽤“ipconfig”命令获得本机的MAC地址和缺省路由器的IP地址；（注：缺省路由器即 ”Default Gateway”）命令⾏：Start->Run->CMD->ipconfig /all >C:\Mac.txt(在命令⾏中把ipconfig命令保存在⽂本⽂档⾥⾯备⽤)结果：本机Mac地址：00.09.73.4B.8A.D7 缺省路由器IP：192.168.8.254步骤截图：图1（本机⽹络信息：Mac.txt）2．⽤“arp”命令清空本机的缓存：命令⾏：Start->Run->CMD->arp –d图2（arp命令 –d参数的帮助说明）3．运⾏Ethereal，开始捕获所有属于ARP协议或ICMP协议的，并且源或⽬的MAC地址是本机的包：图3（Capture->Options中关于⽹卡设置和Capture Filter）图4（抓包截图）4．执⾏命令：“ping” 缺省路由器的IP地址：图5（捕获包）图6（ping 过程）⼆：⽤Ethereal观察tracert命令的⼯作过程：1．⽤Ethereal语法内容及参数说明：命令⾏操作步骤：Start->Run->CMD->tracert图1（Tracert命令全部参数的帮助说明）2．运⾏Ethereal, 设定源和⽬的MAC地址是本机的包，捕获tracert命令中⽤到的消息：Tracert使⽤ICMP，相应过滤规则为：ether host 00:09:73:4B:8A:D7 and icmp图3（Capture->Options中关于⽹卡设置和Capture Filter）3.执⾏“tracert -d ” ，捕获包：执⾏命令：tracert -d ：图3 （执⾏命令 tracert –d ）图4（抓包截图）图5（捕获包）4．Tracert⼯作原理：Tracert使⽤ICMP消息，具体地讲，tracert发出的是Echo Request消息，触发返回的是Time Exceeded消息和Echo Reply消息。
ethereal实验报告
竭诚为您提供优质文档/双击可除ethereal实验报告篇一：TcpIp实验一协议分析工具ethereal使用基础湖北文理学院《Tcp/Ip协议原理与应用》实验报告专业班级：姓名：学号：任课教师：20XX年11月20日实验一协议分析工具ethereal使用基础（2学时）一、实验目的和要求1、了解网络协议分析器ethereal的基本知识2、掌握ethereal安装过程3、掌握使用ethereal捕捉数据包的方法4、能对捕获到的包简单分析二、预习与准备1、安装ethereal并了解ethereal的用法。
2、对抓到的包进行分析，需要了解各协议。
三、实验内容1、安装ethereal并运行，对其进行设置，抓包。
2、对抓到的包进行分析。
四、实验过程1、安装ethereal，安装完成后启动，2、进行“captureoption”的选择3、开始抓包4、停止捕获5、分析协议内容选定一个Icmp报文，可以解读出其到达时间报长度等，可以看到其源物理地址为00:1e:90:88:05:0f目的物理地址为01:00:5e:00:00:16,源ip地址为172.15.100.36目的ip地址为224.0.0.22以及报文格式等有用信息。
五、思考题解答Q2、从你抓到的第一个包到最后一个包持续的时间是多久？（默认time列显示的是开始捕获后的以秒为单位的持续时间，如果要在time列以time-of-day格式显示，请选择ethereal的View下拉菜单，然后选择时间显示格式为Time-of-day）共持续了37秒Q3、导出这些数据，你可以在ethereal的File命令菜单中选择save菜单，作为实验报告的结果。
实验所捕获的包六、实验总结与体会01.cap本次实验主要考察ethereal的使用以及对抓到的包进行分析，由于是第一次接触这个软件，所以在刚开始的时候操作起来不是很流畅，按照实验步骤抓包后进行分析，与课堂上学到的知识进行印证，加深了对各协议的认识。
1、ethreal使用-入门
实验一：Ethereal使用入门一、背景知识Ethereal是目前广泛使用的网络协议分析工具(Network Protocol Analyzer)，它能够实时地捕获网络上的包，并且把包中每个域的细节显现出来。
Ethereal的广为流行主要有以下三个原因：(1)它的功能非常强大，随着大家对Ethereal的熟悉将会深切感受到这一点。
(2)它是开源、免费的软件。
(3)它具有非常详细的文档。
Ethereal的安装文件和文档可以从下载。
二、Ethereal图形界面，如下图所示：第一部分是菜单和工具栏，Ethereal提供的所有功能都可以在这一部分中找到。
第二部分是被捕获包的列表，其中包含被捕获包的一般信息，如被捕获的时间、源和目的IP地址、所属的协议类型，以及包的类型等信息。
第三部分显示第二部分已选中的包的每个域的具体信息，从以太网帧的首部到该包中负载内容，都显示得清清楚楚。
第四部分显示已选中包的16进制和ASCII表示，帮助用户了解一个包的本来样子。
三、Ethereal的基本用法Ethereal的最基本功能是捕获网络包，其使用方法很简单，按如下步骤即可：(1)选择“Capture”菜单项中的“Option”,这时会弹出一个对话框，如下所示。
这个对话框中的栏目虽然很多，但一般只需配置其中两项。
一项是“Capture Filter”栏。
在这个栏中，可以输入过滤规则，用于规定Ethereal捕获包的种类(注：过滤规则的写法将在下一节作专门介绍)；如果不输入过滤规则，则Ethereal将捕获所有从网卡发送或收到的包。
另外一项是“Update list of packets in real time”选项，请大家一定要选中这一项，这样可以使Ethereal在捕获包的同时，实时地把捕获的包显示出来。
(2)在完成如上配置后，点击“Start”按钮，Ethereal便开始捕获包。
四、Ethereal的过滤规则Ethereal的过滤规则可以有两种形式：(1)一个原语：一个原语即一条最基本的过滤规则(2)用“and”、“or”、“not”关系去处运算符，以及括号组合起来的原语。
网络数据包协议分析实验
网络数据包协议分析实验一、实验内容掌握Ethereal的基本使用方法，利用Ethereal捕获ICMP，TCP协议数据包，并对其进行分析。
掌握ICMP，TCP协议数据包头部各个数据位的意义。
加深对ICMP，TCP 协议原理的理解。
二、实验步骤1Ethereal的使用安装好Ethereal，然后开始捕获数据包。
选择菜单上的Capture->Interfaces，如图选择好网卡点击Capture，如图正在抓包点击Stop然后主界面得到抓包情况如图：随便选取一个包进行分析即可。
2ICMP协议进入dos界面使用Ping命令，过程中会有ICMP包传输，这时打开Ethereal的抓包工具进行抓包即可。
如图：Ethereal抓到的包如图分析：随便选择一个数据包，然后中间的窗口如图显示分成四层，物理层，MAC层，网络层，ICMP协议。
下面逐步分解：如下图为物理层：显示包的大小为74字节，捕获74字节，包括到达时间，包序号，整个包包含的协议层为eth,ip,icmp，还有数据。
如下图为MAC层：主要信息有MAC层的MAC源地址，目的地址，可以看出地址为6字节48位，还说明了上层协议。
如下图为网络层：分析可知，网络层IP协议层包括版本号（IPV4），首部长度，服务类型，数据长度，标识，标志，寿命，还有上层协议为ICMP。
如下图为ICMP协议：首先是服务类型（请求包），代码号，检验和（正确），标识，序列号，数据。
问题回答：1 What is the IP address of your host? What is the IP address of the destinationhost?答：由网络层分析可知本机IP为1222074915，目的主机IP为1222074913 如图2 Why is it that an ICMP packet does not have source and destination portnumbers?答：它是一种差错和控制报文协议，不仅用于传输差错报文，还传输控制报文。
实验一 Ethereal协议分析软件的使用
实验一：使用包嗅探及协议分析软件Ethereal 分析 Ethernet帧及应用层FTP协议的分析【实验目的】1、掌握包嗅探及协议分析软件Ethereal的使用。
2、掌握Ethernet帧的构成3、掌握 FTP协议包的构成【实验环境】安装好Windows 2000 Server操作系统+Ethereal的计算机【实验时间】2节课【实验重点及难点】重点学习掌握如何利用Ethereal来分析Ethernet帧。
【实验内容】1、捕捉任何主机发出的Ethernet 802.3格式的帧和DIX Ethernet V2（即EthernetII）格式的帧并进行分析。
2、捕捉并分析局域网上的所有ethernet broadcast帧进行分析。
3、捕捉局域网上的所有ethernet multicast帧进行分析。
【实验步骤】一、Ethereal的安装Ethereal是一个图形用户接口（GUI）的网络嗅探器，由于Ethereal需要WinPcap库, 所以先安装WinPcap_2_3.exe, 再安装Ethereal.exe。
（已装好）二、仔细阅读附件中的Ethereal使用方法和TcpDump的表达式详解，学习Ethereal的使用。
三、捕捉任何主机发出的Ethernet 802.3格式的帧和DIX Ethernet V2（即EthernetII）格式的帧并进行分析。
捕捉任何主机发出的Ethernet 802.3格式的帧（帧的长度字段<=1500），Ethereal的capture filter 的filter string设置为：ether[12:2] <= 1500。
捕捉任何主机发出的DIX Ethernet V2（即Ethernet II）格式的帧（帧的长度字段>1500, 帧的长度字段实际上是类型字段），Ethereal的capture filter 的filter string设置为：ether[12:2] > 1500。
实验1 网络协议分析Ethereal
实验1 学习使用Ethereal进行网络协议分析实验目的：掌握使用Ethereal软件分析网络协议的基本技能，加深对协议格式、协议层次和协议交互过程的理解。
实验过程：（1）分组俘获。
下面左图为俘获分组的配置界面，实验时只有最上面的Interface是自己选择的，其余均采用默认值。
右图为俘获过程中的一个截图，当时还没有俘获到TCP帧。
（2）协议分析。
下图是捕捉到的一个TCP帧的基本信息：观察最上面蓝色条形选框中的信息，可以得出：1)俘获到的此帧的编号为：22（No.）；2)时间为：2.200445s（Time）；3)源地址为：192.168.0.99（Source）；4)目的地址为：192.168.0.53（Destination）；5)协议为：TCP协议（Protocol）；6)帧携带的信息为：1422>microsoft-ds[SYN] Seq=0 Ack=0……（Info）；位于中部的窗口中列出了上面所选中的TCP帧的详细内容，下面将其按顺序展开，逐个进行分析：1）第一行（Frame22（62 bytes on ware，62 bytes captured））展开如上图中部所示：★Arrival Time：帧到达的时间，也就是俘获到帧的时间为：2010-12-24-18:48:20.706671000；★Time delta from previous packet：与上一帧的时间间隔为：0.000061000秒。
观察上图可得第21帧的时间为2.200384s，与22帧的时间2.200445s之间的时间间隔为：2.200445-2.200384=0.000061s，恰好为0.000061秒!★Time since reference or first frame：从俘获到第一帧到俘获到此帧经过的时间为2.200445000s；★Frame Number：帧的编号为22；★Packet Length：数据包的大小为62字节；★Capture Length：俘获到的大小为62字节，即整个数据包都被俘获；2）第二行（Etherne tⅡ,Src:00:0d:87:f8:43:c0,Dst:00:0d:87:f9:70:3a）展开如上图所示：★Destination:00:0d:87:f9:70:3a(192.168.0.53):目的地址。
网络协议分析仪Ethereal实验报告
1实验名称网络协议分析仪Ethereal2实验目的1.学会正确安装和配置网络协议Ethereal软件。
2.能够使用Ethereal分析各种网络协议，加深对协议格式、协议层次和协议交互过程的理解。
3实验环境1．运行Windows 2002/2003 Server/XP操作系统的PC机一台。
2．每台PC机具有以太网卡一块，通过双铰线与局域网相连。
4实验记录图1 Ethereal系统主界面图2 俘获分组配置界面图3 协议分析界面5实验结果分析1.对第12号帧进行分析。
从图中的信息可见，该帧传输时间为俘获后的2.34500500秒，从源（IP 地址为202.101.100.1，MAC地址是00:0f:e2:6d:7b:bf）传输到目的地（对应的IP地址是202.101.100.2，MAC地址是00:00:00:00:00:00）。
2.Ethereal的主窗口的介绍。
它的主窗口显示了3个视图。
如图4所示。
图4 视图界面顶部视图包括网络分组的简要情况列表，用户能够滚动列表并进行选择。
在默认情况下，在该窗口的各栏目中分别显示了每个分组的分组序号、分组时间戳、源和目的地址、协议和描述项。
通过编辑参数选择（Preferences ）可以改变这些项组合。
为使这些变化起作用，你需要保存“Preferences ”后退出Ethereal ，然后再启动。
如果点击一栏的标题，显示奖按该栏排序；在此点击标题将按照该栏反向排序。
该分析协议尽可能多地反映出协议栈的信息。
鼠标右键能用于弹出操作菜单，鼠标中键能用于标记分组。
中间视图包括当前选定的分组协议树。
该树根据上述栈定义协议首部字段，显示它们的值。
鼠标右键能用于弹出操作菜单。
底部视图时一个十六进制区，显示了当该分组在线路上传输时分组的情况。
在协议树种选择一个字段将在该区域亮选对应的字节。
鼠标右键能用于弹出操作菜单。
网络协议分析软件Ethreal实验报告
小结：通过这次实验我学会使用Ethereal分析各种网络协议，加深对协议格式、协议层次和协议交互过程的理解，回顾了各种协议的概念。
指导教师评语及成绩
评语：
成绩：指导教师签名：
批阅日期：
【实验中问题】
共享软件是以“先使用后付费”的方式销售的享有版权的软件。根据共享软件作者的授权，用户可以从各种渠道免费得到它的拷贝，也可以自由传播它。用户总是可以先使用或试用共享软件，认为满意后再向作者付费；如果你认为它不值得你花钱买，可以停止使用。共享软件可以直接从互联网下载到你的桌面上；它是由开发与人（有兴趣使用它或辱骂它）共享的程序的人开发的。而且，和商业软件一样，共享软件受版权法保护。所以它是有权限的。
b)从因特网上查找“共享软件”的含义。共享软件的使用是否没有任何限制？
【实验结果】
UDP包：
顶部视图：
中间视图：
底部视图：
从中间视图可见该帧的详细信息：
第一栏，显示帧信息。到达时间为08年11月1号的09:49:49.277353000；相对前一个包的时间延迟是0.074924000秒；传输时间为俘获后的184.75853000秒；帧号为2276；包长度位82个字节；捕获到的长度是82字节。
ARP包：
顶部试图：
中间视图：
底部视图：
从中间视图可见该帧的详细信息：
第一栏，显示帧信息。到达时间为08年11月1号的09:48:31.699644000；相对前一个包的时间延迟是0.000196000秒；传输时间为俘获后的107.180821000秒；帧号为325；包长度位60个字节；捕获到的长度是60字节。
TCP包：
顶部视图：
中间视图：
底部视图：
ethereal实验报告
竭诚为您提供优质文档/双击可除ethereal实验报告篇一：TcpIp实验一协议分析工具ethereal使用基础湖北文理学院《Tcp/Ip协议原理与应用》实验报告专业班级：姓名：学号：任课教师：20XX年11月20日实验一协议分析工具ethereal使用基础（2学时）一、实验目的和要求1、了解网络协议分析器ethereal的基本知识2、掌握ethereal安装过程3、掌握使用ethereal捕捉数据包的方法4、能对捕获到的包简单分析二、预习与准备1、安装ethereal并了解ethereal的用法。
2、对抓到的包进行分析，需要了解各协议。
三、实验内容1、安装ethereal并运行，对其进行设置，抓包。
2、对抓到的包进行分析。
四、实验过程1、安装ethereal，安装完成后启动，2、进行“captureoption”的选择3、开始抓包4、停止捕获5、分析协议内容选定一个Icmp报文，可以解读出其到达时间报长度等，可以看到其源物理地址为00:1e:90:88:05:0f目的物理地址为01:00:5e:00:00:16,源ip地址为172.15.100.36目的ip地址为224.0.0.22以及报文格式等有用信息。
五、思考题解答Q2、从你抓到的第一个包到最后一个包持续的时间是多久？（默认time列显示的是开始捕获后的以秒为单位的持续时间，如果要在time列以time-of-day格式显示，请选择ethereal的View下拉菜单，然后选择时间显示格式为Time-of-day）共持续了37秒Q3、导出这些数据，你可以在ethereal的File命令菜单中选择save菜单，作为实验报告的结果。
实验所捕获的包六、实验总结与体会01.cap本次实验主要考察ethereal的使用以及对抓到的包进行分析，由于是第一次接触这个软件，所以在刚开始的时候操作起来不是很流畅，按照实验步骤抓包后进行分析，与课堂上学到的知识进行印证，加深了对各协议的认识。
Ethereal网络协议分析器的使用,实验报告
工业计算机网络实验报告
实验5：Ethereal 网络协议分析器的使用
一、实验目的：
1、了解协议分析器安装；
2、熟悉并掌握Ethereal的使用方法和基本操作；
3、掌握协议分析器分析协议的方法。
二、实验环境
与因特网连接的计算机网络系统；主机操作系统为Windows2000或Windows XP；Ethereal等
三、实验内容：
1、Ethereal的安装
安装ethereal需要先安装winpcap，安装过程如下：选择默认安装，安装完成后如下：
Ethereal安装完成如下图所示：
2、按附录文档学习和使用Ethereal 没有设置过滤规则时的运行界面
刚开始设置网卡信息，选择capture->options，选择默认设置即可，如下图：结果如下：
3、自己扑获网络活动，并形成一个数据文件，查看其特点。
例如捕获一个TCP数据包，查看其首部信息。
捕获进出192.168.7.10(本机ip)并且为qq发送接收的数据包，filter为：
Host 192.168.7.10 and udp
截图如下：
四、实验总结
通过本次试验对Ethereal有了一个大概的了解，网络分析对于某些方面是十分重要的，当网络出现问题时，可以及时的了解底层通信的细节。
Ethereal是开源的软件，学习ehtereal是很有必要的，但由于我的知识尚不够丰富，对于分析过滤的包还不是熟悉，还有待以后的进一步学习，学习技术最忌浮躁，所以不能着急，需要多加实践和动手操作才行，这方面仍需努力！。
Ethereal协议分析软件的使用和数据链路层协议分析
系别计算机科学与技术实验室网络工程实验室实验时间2012.2.22 1．实验名称实验一Ethereal的使用、以太网数据分析2. 实验目的（1）掌握嗅探工具Ethereal协议分析软件的使用方法（2）利用Ethereal软件工具截获以太网帧并完成报文分析3. 实验内容（1）Ethereal协议分析软件的使用（2）以太网链路层帧格式分析实验4. 实验环境实验设备和连接图如图所示，一台交换机连接了2 台PC 机，分别命名为PC1、PC2。
每两人一小组，每小组各自独立完成实验。
5. 实验步骤步骤1：按照如图所示连接好设备，配置PC1 和PC2 的IP 地址；（注：实验室中任何一台PC都可以作为模型中的PC1或PC2。
）步骤2：在：PC1 和PC2 上运行Ethereal 截获报文，为了只截获和实验内容有关的报文，将Ethereal 的Captrue Filter 设置为“No Broadcast and no Multicast ”；步骤3：在：PC1 和PC2互相ping对方；步骤4：停止截获报文：将结果保存为MAC-学号，并对按要求对截获的报文进行分析。
步骤5：启动系统中Messenger 服务。
步骤6：PC1和PC2互相发送消息报文。
如以PC1为例：PC1 和PC2 上运行Ethereal 截获报文，然后进入PC1 的Windows 命令行窗口，执行如下命令：net send PC2IP地址Hello（4）回答实验步骤4的问题：[1] 列出截获的一个报文中的各层协议类型，观察这些协议之间的关系。
[2] 在网络课程学习中，Ethernet规定以太网的MAC层的报文格式分为7字节的前导符、1字节的帧首定界、6字节的目的MAC地址、6字节的源MAC地址、2字节的类型、46～1500字节的数据字段和4字节的帧尾校验字段。
分析一个Ethernet 帧，查看这个帧由几部分组成，缺少了哪几部分？为什么？6．实验结论及心得对于Ethernet软件有了一个初步的了解，懂得了数据包的抓取和发送。
使用Ethereal工具研究分析网络协议
使用Ethereal工具分析网络协议————————————————————————————————作者：————————————————————————————————日期：2实验五使用Ethereal工具分析网络协议一、实验目的通过使用Ethereal软件掌握Sniffer（嗅探器）工具的使用方法，实现捕捉网络协议的数据包，以理解TCP/IP协议族中多种协议的数据结构以及多种协议的交互过程。
二、实验内容1．静态路由的配置。
2．路由协议RIP、RIP V2，OSPF。
三、实验环境安装Windows 2000/XP的PC机，在每一台上安装Ethereal软件。
将PC机通过路由器/交换机相连，组成一个局域网。
四、实验指导1、Ethereal 简介Ethereal是一款免费的网络协议分析程序，支持Unix、Windows。
借助这个程序，你既可以直接从网络上抓取数据进行分析，也可以对由其他嗅探器抓取后保存在硬盘上的数据进行分析。
你能交互式地浏览抓取到的数据包，查看每一个数据包的摘要和详细信息。
Ethereal 有多种强大的特征，如支持几乎所有的协议、丰富的过滤语言、易于查看TCP会话经重构后的数据流等。
它的主要特点为：•支持Unix系统和Windows系统•可以根据不同的标准进行包过滤•通过过滤来查找所需要的包•根据过滤规则，用不同的颜色来显示不同的包•提供了多种分析和统计工具，实现对信息包的分析2、Ethereal 安装安装软件可以从网站上下载。
3、Ethereal操作指导3.1 Ethereal 操作界面Ethereal软件界面如图上图所示，在这个窗口上，整个界面环境分为三个窗口，最上面的窗口是抓包列表窗口，经过Ethereal软件抓包后的数据包都会列在这个窗口中，同时你可以根据抓包序列号，抓包时间、源地址、目标地址、协议等进行包列表的排序，这样你可以很容易的找到你所需要的信息包。
中间的窗口中显示的是抓包列表上所选择的包对应的各层协议说明，其中，协议层次信息以树型的结构进行显示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验一使用Ethereal工具分析网络协议一、实验目的通过使用Ethereal软件掌握Sniffer（嗅探器）工具的使用方法，实现捕捉网络协议的数据包，以理解TCP/IP协议族中多种协议的数据结构以及多种协议的交互过程。
二、实验环境安装Windows 2000/XP的PC机，在每一台上安装Ethereal软件。
将PC机通过路由器/交换机相连，组成一个局域网。
三、实验内容和步骤（1）Ethereal 使用说明1、Ethereal 简介Ethereal是一款免费的网络协议分析程序，支持Unix、Windows。
借助这个程序，你既可以直接从网络上抓取数据进行分析，也可以对由其他嗅探器抓取后保存在硬盘上的数据进行分析。
你能交互式地浏览抓取到的数据包，查看每一个数据包的摘要和详细信息。
Ethereal有多种强大的特征，如支持几乎所有的协议、丰富的过滤语言、易于查看TCP会话经重构后的数据流等。
它的主要特点为：∙支持Unix系统和Windows系统∙可以根据不同的标准进行包过滤∙通过过滤来查找所需要的包∙根据过滤规则，用不同的颜色来显示不同的包∙提供了多种分析和统计工具，实现对信息包的分析2、Ethereal 安装安装软件可以从网站上下载。
3、Ethereal操作指导3.1 Ethereal 操作界面Ethereal软件界面如图上图所示，在这个窗口上，整个界面环境分为三个窗口，最上面的窗口是抓包列表窗口，经过Ethereal软件抓包后的数据包都会列在这个窗口中，同时你可以根据抓包序列号，抓包时间、源地址、目标地址、协议等进行包列表的排序，这样你可以很容易的找到你所需要的信息包。
中间的窗口中显示的是抓包列表上所选择的包对应的各层协议说明，其中，协议层次信息以树型的结构进行显示。
最下面的窗口是数据窗口，显示的是上层窗口选中的信息包的具体数据，同时，在中间树型窗口中所选择的某一协议数据域的内容，在数据窗口中会被突出地显示出来。
3.2 Ethereal 界面菜单菜单中主要有以下几个部分：File：这个子菜单下的操作与Windows菜单下File下的操作类似，包括了文件的打开，保存、打印以及系统的退出等等。
不过这里的文件仅仅指的是抓包文件。
Edit：这个子菜单下所包含的操作有：查找某一个特定的帧、跳到某个帧、在一个或更多的帧上打上标记、设置首选项、设置过滤、协议剖析允许/不允许等。
在这个菜单下，Windows界面中的一些常用的操作，例如剪切、复制、粘贴等将不再使用。
Capture：在这个菜单下进行开始抓包和停止抓包的操作。
3.3 相关操作3.3.1 抓包3.3.2 Capture options选项对话框Interfaces：指定在哪个网卡上抓包。
一般情况下都是单网卡，所以使用缺省的就可以了。
Capture packets in promiscuous mode：是否打开混杂模式。
如果打开，抓取所有的数据包。
一般情况下只需要监听本机收到或者发出的包，因此应该关闭这个选项。
Limit each packet：限制每个包的大小，缺省情况不限制。
Filter：过滤器。
只抓取满足过滤规则的包。
File：如果需要将抓到的包写到文件中，在这里输入文件名称。
ring buffer：是否使用循环缓冲。
缺省情况下不使用，即一直抓包。
注意，循环缓冲只有在写文件的时候才有效。
如果使用了循环缓冲，还需要设置文件的数目，文件多大时回卷。
其他项：选择缺省的就可以了。
3.3.3 过滤设置抓包过滤器用来抓取感兴趣的包，用在抓包过程中。
抓包过滤器使用的是libcap 过滤器语言，在tcpdump 的手册中有详细的解释，基本结构是：[not] primitive [and|or [not] primitive ...]，如下：Ethereal提供了两种过滤设置方式：1）、一种是在抓包以前进行设置，通过此设置，整个抓包过程将只抓取用户所需要的特定的数据包。
2）、另一种方式是在抓包以后进行设置。
3.3.3.1 在抓包前进行过滤设置在抓包前进行过滤设置，是在抓包选项设置对话框中进行的（见上图）。
只需在Filter栏中填入特定的设置语句。
Ethereal使用libpcap filter语言来进行抓包的过滤设置。
过滤表达式由一系列简单的表达式和连词（and、or、not）组成：[not] primitive [and|or [not] primitive ...]过滤表达式的用法：抓取一个特定的主机的telnet数据包的过滤设置tcp port 23 and host 10.0.0.5通过这个过滤表达式，可以抓取从主机10.0.0.5发出或发向该主机的所有的telnet 数据包。
抓取除了来自/发往某主机的telnet数据包的过滤设置tcp port 23 and not host 10.0.0.5在过滤设置字符串中，primitive表达式通常由以下几种形式组成：1）、[src|dst] host <host>此表达式通过IP地址/主机名来过滤一个特定的主机，通过前缀src或dst选择源/目的主机。
如果不注明src或者dst，则将抓到流向/流出该主机的所有数据包。
例如：抓取从主机172.18.66.66发出的数据包：src host 172.18.66.662）、ether [src|dst] host <ehost>此表达式用于过滤以太网上流入/流出特定的主机的数据包，不同的是ehost 是以太网地址，为主机的物理地址。
例如：抓取发往物理地址为00：04：76：42：24：80的数据包ether dst host 00：04：76：42：24：803）、[src|dst] net <net> [{mask <mask>}|{len <len>}]此表达式根据网络地址来过滤来自/发往特定的网络的数据包。
例如：抓取发往/发自网络172.18.0.0的数据包net 172.18.0.0 mask 255.255.0.04）、[tcp|udp] [src|dst] port <port>此表达式可以设置过滤来自/发往特定的tcp/udp协议端口的数据包。
例如：抓取SNMP协议数据包udp port 1615）、less|greater <length>此表达式用于过滤数据包长度小于等于/大于等于特定长度的数据包。
例如：抓取数据包长度小于400byte的数据包less 4006）、ip|ether proto <protocol>此表达式用于过滤IP层/数据链路层（Ethernet层）上特定的协议数据包。
例如：抓取IP层上UDP数据报ip proto UDP7）、ether|ip broadcast|multicast此表达式用于过滤IP/Ethernet的广播包/多播包8）、<expr> relop <expr>此表达式用于创建复杂的过滤表达式，用于选择数据包中特定byte的数据或者某一段数据。
3.3.3.2 在抓包后进行过滤设置只需要在filter文本框中填入相应的表达式即可。
如下图：注：如果Filter的背景是绿色的，证明所设定的Filter是合乎规则的；如果Filter 的背景是红色的，证明所设定的Filter是Ethereal不允许的，是错误的。
3.3.4 分析数据包内容中间是协议树，通过协议树可以得到被截获的数据包的更多信息，如主机的MAC地址(Ethernet II)、IP地址(Internet Protocol)、TCP端口号(Transmission Control Protocol)，以及HTTP协议的具体内容(Hypertext Trnasfer Protocol)。
通过扩展协议树中的相应节点，可以得到该数据包中携带的更详尽的信息。
最下边是以十六制显示的数据包的具体内容，这是被截获的数据包在物理媒体上传输时的最终形式，当在协议树中选中某行时，与其对应的十六进制代码同样会被选中，这样就可以很方便地对各种协议的数据包进行分析。
（2）实验1、以太网帧结构通过Ethereal抓包，并观察以太帧结构，如下图：1.2 Ethernet Example捕捉并显示所有从本地机器发出和接收的数据包。
1）获取本地MAC地址：在命令行输入 arp -a2）通过Ethereal抓包。
方法一：将Ethereal的capture filter 的filter string设置为：eth.addr==00.17.9a.ce.81.08方法二：将主界面上Filter设置为：eth.addr==00.17.9a.ce.81.082、IP报头结构2.1 IP协议概述IP提供无连接的数据转发，是Internet数据通信的基础IP提供的是最底层的、最基础的一部分这种服务是不提供服务保证的，分组可能丢失、延迟，也不通知发送方或接受方。
一个分组序列有可能沿着不同的路径发送。
服务是全力转发，不因为资源耗尽或网络故障而停止，因而会引起丢失等不可靠的情形出现。
2.2 IP 数据报结构通过Ethereal查看IP数据报报头，如下图：通过Ethereal查看IP地址为192.168.0.103的数据包3、ARP协议3.1 ARP协议概述ARP协议（Address Resolution Protocol），即地址解析协议。
ARP协议主要负责将局域网中的32为IP地址转换为对应的48位物理地址，即网卡的MAC地址，比如IP地址为192.168.0.1网卡MAC地址为00-03-0F-FD-1D-2B。
整个转换过程是一台主机先向目标主机发送包含IP地址信息的广播数据包，即ARP请求，然后目标主机向该主机发送一个含有IP地址和MAC地址数据包，通过MAC地址两个主机就可以实现数据传输了。
3.2 ARP命令在安装了以太网网络适配器的计算机中都有专门的ARP缓存，包含一个或多个表，用于保存IP地址以及经过解析的MAC地址。
在Windows中要查看或者修改ARP缓存中的信息，可以使用arp命令来完成，比如在Windows XP的命令提示符窗口中键入“arp -a”或“arp -g”可以查看ARP 缓存中的内容；键入“arp -d IPaddress”表示删除指定的IP地址项（IPaddress表示IP地址）。
arp命令的其它用法可以键入“arp /?”查看到。
3.2 ARP协议应用举例为了解释ARP协议的作用，就必须理解数据在网络上的传输过程。
这里举一个简单的PING例子。
假设我们的计算机IP地址是192.168.1.1，要执行这个命令：ping192.168.1.2。
