电子电工专业综合理论答案
电工电子专业专业理论综合3 (2)
高三教学调研测试试卷（三）电子电工专业综合理论知识本试卷含第一卷（选择题、是非题）和第二卷（填空题、问答题、计算题）两部分，两卷满分300分，考试时间150分钟。
题号前有“*”标志的为电子专业考生的答题，电工专业考生不得解答；题号前有“▲”标志的为电工专业考生的答题，电子专业考生不得解答。
第一卷（共120分）一、单项选择题：(本大题共18题，每小题5分，共90分，每小题只有一个正确答案)1、图（1）中，A 、B 两端可等效为（ ）。
AA 、电压源B 、恒流源C 、电压源和电流源并联2、在图（2）中已知C 1=2C 2，当电路进入稳定后，将S 闭合，则此时（ ）。
A A 、有电流从A 流向B B 、有电流从B 流向A C 、无电流通过 D 、电流流向不定3、有一单相变压器，初级绕组为200匝，次级绕组为100匝，若在初级绕组上加一电压u (t)=5+20 sin314t V ，用电压表测量，则初、次级绕组上的电压读数为（ B ）。
A 、15V 、7.5V ； B 、15V 、52V ； C 、20.6V 、10V ； D 、20.6V 、10.3V 4、一只无铁心线圈，先后通过1A 直流电流和1A 交流电流，可以发现（ ）。
C A 、通过交流电流时发热快 B 、通过直流电流时发热快 C 、发热一样快 D 、无法比较发热快慢。
5、已知电路中某元件的电压和电流分别为u =10Cos(314t-600)V, i =-2Sin(314t+600)A 则元件的性质是（ ）。
A A 、电感性元件； B 、电容性元件； C 、电阻性元件； D 、纯电感元件。
图（1）图（2）L图（3）6、如图（3）所示电路，在已稳定状态下合上开关，则该电路（ ）。
C A 、因为电路有储能元件L ，要产生过渡过程；B 、因为电路有储能元件，且发生换路，要产生过渡过程；C 、因为换路后元件L 中的电流不发生变化，不产生过渡过程。
7、在如图（4）所示电路中，v i =6sin ωtV ，E=3V ，二极管为理想二极管，则v o 的波形为如图（5）中（ ）所示。
电子电工类综合知识理论(测试卷)(答案)
3．解:灯管等效电阻R=150 ,镇流器的等效电阻 ,等效电感L=1.59H,
灯管及整个电路消耗的功率P=28W。
4．答:按下启动按钮 ,交流接触器 得电工作,且 自锁,时间继电器KT得电,延时时间一到KT常开触点闭合, 得电工作。
电子技术基础综合测试卷（一）
一、选择题
1.A2.B3.C4.C 5.A 6.B 7.B 8.C 9.A 10.D
三、计算题
1．解：S闭合时， （线电流）；S断开时 （相电流）， （线电流）。
2．解：当 单独作作时， （方向向下）
当 单独作作时， （方向向上）
∴ =1-0.5=0.5a
3．解：（1） ； ；（2）14.55 A；（3） 。
（4）向量图：
电工技术基础综合测试卷（八）
一、填空题
1．答：0V，444V,628V,400V,444V
5．三位环形寄存器，101，011
6． +=4V， -=2V，Δ =2V
电子技术基础综合测试卷（八）
一、选择题
1.A 2.C 3.B 4.B 5.B 6.A 7.B8.B 9.B 10.D
二、填空题
1．双单2．正反馈3．选频
4．空翻5．10
三、综合题
1．（1）A与D，B与C（2）413Hz（3）22K
2． =6 ， = ， =1.5 -6 -
3．A点时，5VB点时，4V C点时，2.5V
4．略
5．输入一致鉴别电路
6．
A3
A2
A1
A0
F
A3
A2
A1
A0
F
0
0
0
00000 Nhomakorabea0
0
2010年电子电工专业综合理论考试试题及答案-江苏历年普通高校对口单招考题
绝密★启用前江苏省2010年普通高校对口单招文化统考电子电工专业综合理论试卷本试卷分第Ⅰ卷（客观题）和第Ⅱ卷（主观题）两部分。
第Ⅰ卷1至4页，第Ⅱ卷5至14页。
两卷满分300分。
考试时间150分钟。
第Ⅰ卷（共120分）注意事项：1．答第Ⅰ卷前，考生务必按规定要求填涂答题卡上的姓名、考试证号、考试科目等项目。
2．用2B铅笔把答题卡上相应题号中正确答案的标号涂黑。
答案不涂写在答题卡上无效。
一、单项选择题（本大题共22小题，每小题4分，共88分。
在下列每小题中，选出一个正确答案，将答题卡上相应题号中正确答案的字母标号涂黑）1．在题1图所示电路中，I为A．-1 A B．1 A C．2 A D．5 A2．在题2图所示电路中，当理想电流源单独作用时，I=2A，那么当理想电流源与理想电压源共同作用时，I应为A．–1A B．1A C．2A D．3A3．在匀强磁场中，原来通电导线所受的电磁力为2N，若导线的长度减少为原来的一半，而电流增加到原来的两倍，这时通电导线所受的电磁力为A．0.5N B．2N C．4N D．8N4．某电感线圈（可等效为RL串联电路）如题4图所示。
当接入3V直流电压时，测得I=1A；当接入10V工频交流电压时，测得I=2A。
则该线圈的感抗X L为A．1ΩB．3ΩC．4ΩD．5ΩΩI题1图题2图题4图5．在题5图所示电路中，I为A．1A B．19A C．20A D．21A6．在三相四线制供电线路中，将三个相同规格的白炽灯分别接入各相中，它们都正常发光。
若中线断开，且A相断路，则接在B相和C相中的白炽灯将会A．变暗B．因过亮而烧毁C．仍能正常发光D．立即熄灭7．在题7图所示电路中，若不慎将发射极旁路电容C E断开，则将A．不仅影响静态工作点，而且也影响电压增益B．只影响静态工作点，但不影响电压增益C．不影响静态工作点，但影响电压增益D．不影响静态工作点，也不影响电压增益Uj X L10A题5图题7图8．某放大电路如题8图所示，输入量为正弦信号，现输出电压u o的波形负半周失真了，如果输入信号保持不变，则消除失真最有效的方法是A．R C减小B．R C增大C．R B减小D．R B增大R L u i+_u o题8图题9图9．某功放电路如题9图所示，功放管饱和压降U CES=1V，其最大输出功率P OM为A．0.25W B．0.5W C．2.25W D．0.56W 10．设题10图所示交流通路满足振荡的振幅起振条件A．若X1、X2和X3同为电容元件，则构成电容三点式振荡电路B．若X1、X2和X3同为电感元件，则构成电感三点式振荡电路C．若X1、X2为电感元件，X3为电容元件，则构成电感三点式振荡电路D．若X1、X2为电容元件，X3为电感元件，则构成电感三点式振荡电路11．对输入信号X和Y来说，与题11图所示逻辑电路功能一致的是A．可控RS触发器B．JK触发器C．基本RS触发器D．D触发器X3X Y题10图题11图12．某组合逻辑电路的输入A、B与输出Y的波形如题12图所示，则其逻辑关系式为A．BABAY+=；B．BABAY+=C．BABAY+=D．BABAY+=ABY题12图13．有人选用I CM=20mA，U（BR）CEO=20V，P CM=100mW的三极管组成放大电路，其静态工作点I CQ=15mA，U CEQ=10V，则该管A．可以正常放大B．可能击穿C．放大性能较差D．将过热或烧坏14．以下关于测量误差的表述正确的是A．偶然误差越小，测量的准确度便越高B．绝对误差越小，测量的准确度便越高C．相对误差越小，测量的准确度便越高D．仪表的准确度等级越高，测量的准确度一定越高15．以下关于磁电系测量机构的表述正确的是A．准确度低B．刻度均匀，便于读数C．过载能力强D．灵敏度低16．以下关于指针式万用表使用的表述正确的是A．使用结束，转换开关应打到最高交流电压挡或“OFF”挡B．可用欧姆挡测量灵敏电流计的内阻C．可用欧姆挡测量标准电池的内阻D．用欧姆挡检测二极管时，必须选用R×1k17．以下关于电子电压表的表述正确的是A．放大一检波式电压表的工作频率范围较宽B ．放大—检波式电压表的灵敏度较低C ．检波—放大式电压表的工作频率范围较宽D ．检波—放大式电压表的灵敏度较高 18．以下关于低频信号发生器的表述正确的是A ．频率微调是通过改变电阻来实现的B ．频率微调是通过改变电感来实现的C ．改变频段是通过改变电容来实现的D ．改变频段是通过改变电阻来实现的19．某示波器扫描信号正程时间T s =120ms ，逆程时间T b =40ms 。
电子电工专业综合理论

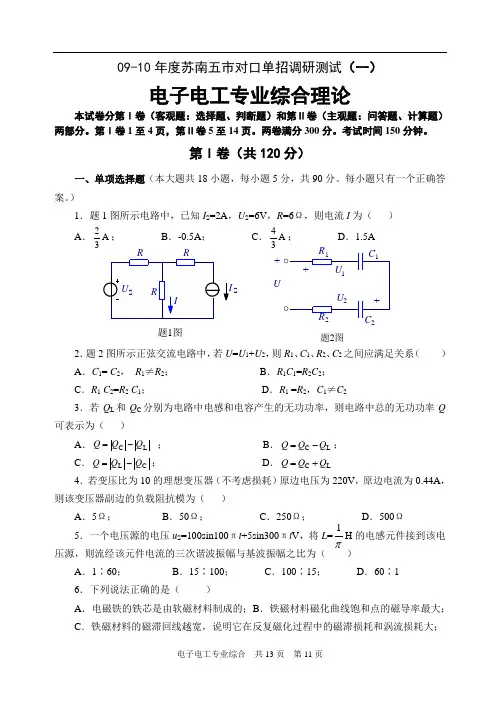

09-10年度苏南五市对口单招调研测试（一）电子电工专业综合理论本试卷分第Ⅰ卷（客观题：选择题、判断题）和第Ⅱ卷（主观题：问答题、计算题）两部分。
第Ⅰ卷1至4页，第Ⅱ卷5至14页。
两卷满分300分。
考试时间150分钟。
第Ⅰ卷（共120分）一、单项选择题（本大题共18小题，每小题5分，共90分。
每小题只有一个正确答案。
）1．题1图所示电路中，已知I S =2A ，U S =6V ，R =6Ω，则电流I 为（ ） A ．A 32； B ．-0.5A ； C ．A 34； D ．1.5A2．题2图所示正弦交流电路中，若U =U 1+U 2，则R 1、C 1、R 2、C 2之间应满足关系（ ） A ．C 1= C 2， R 1≠R 2； B ．R 1C 1=R 2C 2； C ．R 1 C 2=R 2 C 1； D ．R 1 =R 2，C 1≠C 23．若Q L 和Q C 分别为电路中电感和电容产生的无功功率，则电路中总的无功功率Q 可表示为（ ）A ．L C Q Q Q -= ；B ．LC Q Q Q -=； C ．C L Q Q Q -=；D ．L C Q Q Q +=4．若变压比为10的理想变压器（不考虑损耗）原边电压为220V ，原边电流为0.44A ，则该变压器副边的负载阻抗模为（ ）A ．5Ω；B ．50Ω；C ．250Ω；D ．500Ω 5．一个电压源的电压u S =100sin100πt +5sin300πt V ，将L =π1H 的电感元件接到该电压源，则流经该元件电流的三次谐波振幅与基波振幅之比为（ ）A ．1∶60；B ．15∶100；C ．100∶15；D ．60∶1 6．下列说法正确的是（ ）A ．电磁铁的铁芯是由软磁材料制成的；B ．铁磁材料磁化曲线饱和点的磁导率最大；C ．铁磁材料的磁滞回线越宽，说明它在反复磁化过程中的磁滞损耗和涡流损耗大；R RC C 1122++___+UU 12U题2图S题1图D ．通入线圈中的电流越大，产生的磁场越强 7．未充电的电容器与直流电压接通的瞬间（ ）A ．电容量为零；B ．电容器相当于开路；C ．电容器相当于短路；D ．电容器两端电压为直流电压.8．若用万用表测二极管的正、反向电阻的方法来判断二极管的好坏，好的管子应为（ ）A ．正、反向电阻相等；B ．正向电阻大，反向电阻小；C ．反向电阻比正向电阻大很多倍；D ．正、反向电阻都等于无穷大9．电路如题9图所示，已知R 1=5k Ω，R 2=15k Ω，R 3=10k Ω，R C =2k Ω，R E =2k Ω，当电阻R 2不慎被短路后，该电路中的晶体管处于（ ）A ．截止状态；B ．放大状态；C ．饱和状态；D ．无法确定10．电路如题10图所示，二极管D 为理想元件，当输入信号V t u i ωsin 12=时，输出电压的最大值为（ ）A ．12V ；B ．6V ；C ．0V ；D ．18V 11．电压负反馈电路具有（ ）A ．稳定输出电压，使输出电阻减小；B ．稳定输出电压，使输出电阻增加；C ．稳定输出电流，使输出电阻减小；D ．稳定输出电流，使输出电阻增大 12．在双端输入的差动放大电路中，已知u i1=12mV ，u i2=6mV ，则共模输入信号为（ ） A ．-18mV ； B ．-9mV ； C ．9mV ； D ．18mV13．题13图所示电路，参数选择合理，若要满足振荡的相应条件，其正确的接法是（ ）RR R+12V题9图+__o题10图A ．1与3相接，2与4相接；B ．1与4相接，2与3相接；C ．1与3相接，2和5相接；D ．1与4相接，2与5相接14．逻辑电路如图所示，当A =0，B =1时，C 脉冲来到后D 触发器（ ） A ．具有计数功能； B ．保持原状态； C ．置“0”； D．置“1”15．在使用万用表测量电阻时，测量必要的步骤有以下几步：①表笔与被测电阻良好接触；②选择合适档位；③断开被测电阻的电源线及连线；④将转换开关旋至交流电压最高档；⑤读数；⑥调零。
电子电工专业综合理论考试试题及其参考答案
电子电工专业综合理论考试试题及其参考答案第一卷（共120分）本试卷分第一卷（客观题）和第二卷（主观题）两部分。
两卷满分300分。
考试时间150分钟。
注意事项:1.题号前有“*”标志的为电子专业考生的答题，电工专业考生不得解答；题号前有“▲”标志的为电工专业考生的答题，电子专业考生不得解答。
2.每小题选出答案，填涂在答题卡上。
一、选择题 （本大题共18小题，每小题5分，共90分。
）1．在图1-1所示的电路中，R L =2Ω，图(a)电路中，R L 消耗的功率为2W ，图(b)电路中，R L消耗的功率为8W ，则图(c)电路中，R L 消耗的功率为（ ）A 、2WB 、18WC 、10WD 、8W 2．在图1-2所示的电路中，发出功率的电源是（ ）A 、E 1，E 2，E 3B 、 E 2，I S1C 、I S1，I S2D 、E 2，E 3，I S1 3．已知电路中电压u=10+8sinwt+42 sin(3wt+1200)+ 42sin(3wt —1200)+5cos5 wtV ，电流i = 6 sin(wt —600)+52sin(3wt+1200)+2 sin(5wt+1200)A ，则电路消耗的有功功率为 P=（ ）A 、24．5WB 、34．5WC 、0WD 、54．5W 4．如图1-4所示，U=20V ，R1和XL 串联功率因数为0.8， 消耗的功率是16W ；R2和XC 串联功率因数为0.6，消耗的 功率是24W ；则Uab 等于（ ）A 、44.8VB 、40VC 、20VD 、16.8V5.如图1-5所示电路中，L1、R1支路的功率因数是cos φ1， L2、R2支路的功率因数是cos φ2，cos φ1> cos φ2，则整个 电路的功率因数cos φ（ ）A 、cos φ> cos φ1> cos φ2B 、cos φ1> cos φ2 > cos φC 、cos φ1> cos φ> cos φ2D 、cos φ= cos φ26．处于谐振状态的RLC 并联电路，若减小其L 值，则电路将呈现（） 图1-1图1-2图1-4V2t 10(V)VL t10(V)VL t10(V)VL t10(V)VL t10(V)A B C DA 、电阻性B 、电容性C 、电感性D 、无法确定7．如图1-7单相桥式整流电路，υ2=10sin ωV ，R=R L ，则V L 的波形是（ ）8．下列元器件中，PN 结最多的是（ ）9．如图1-9所示逻辑电路中，输出逻辑表达式正确的是（ ）A 、Y = AB B 、Y = A+B10．某学生安装了单级共发射极NPN 型三极管放大电路，若测得V B = 5V ，V C =4.6V ，V E =4.3V 用示波器观察输出波形，发现有半个周期出现失真，则该失真是（ ） A 、饱和失真 B 、截止失真 C 、饱和与截止失真 D 、线性失真11．如图1-11所示振荡电路安装完成后，通电试验，发现没有振荡输出波形，但是仅在Rb2上并联一只电容器Cb(如图示), 发现有振荡输出波形了。
电子电工类专业综合知识模拟试题(含答案)
湖南省2021年普通高等学校对口招生考试电子电工类专业综合知识模拟试题〔六〕本试题卷共五大题，共12页。
时量l50分钟，总分值390分。
一、选择题(在此题的每一小题的备选答案中，只有一个答案是正确的，本大题共20小题，每题6分，共120分)1．任何一个有源二端线性网络的戴维南等效电路是( ) A．一个理想电流源和一个电阻的并联电路B．一个理想电流源和一个理想电压源的并联电路C．一个理想电压源和一个理想电流源的串联电路D．一个理想电压源和一个电阻的串联电路2．如图1所示电路中，所有输出功率的元件( ) A．仅有恒压源B．仅有恒流源 C．有恒压源和恒流源D．不能确定图1 图23．某电路元件中，按关联方向电流i=102sin(314t-900)A，两端电压u =2202sin314tV,那么此元件的无功功率Q为( ) A．-4400W B．-2200var C．2200var D．4400W4．纯电感元件的正弦交流电路如图2所示，电源的角频率为ω，其.U与.I的正确关系是( )A．..U j I Lω=-B．..U j I Lω=C．..1U j ILω=-D．..1U j ILω=5．如图3所示电路中，u=U m sin(ωt+1800)，i=I m sinωt那么此电路元件是( )A．电容元件B．电阻元件C．电感元件D．电阻与电感串联元件图3 图46.如图4所示电路中，u 为正弦交流电压，其角频率为ω，那么此电路中的阻抗|Z|为( )A ．22121()()R R L Cωω++-．B ．22121()()R R L Cωω+++ C. (R 1+R 2)+ωL-1CωD. R 1+R 2+ωL +1Cω 7．在负载为三角形联接的对称三相电路中，各线电流与相电流的关系是 ( ) A ．大小、相位都相等B ．大小相等、线电流超前相应的相电流900C ．线电流大小为相电流大小的3倍、线电流超前相应的相电流300D ．线电流大小为相电流大小的3倍、线电流滞后相应的相电流3008．制造普通变压器铁芯的磁性材料是 ( ) A ．碳钢 B ．硅钢片 C ．铝镍钴合金 D ．硬磁铁氧体9．通常用于扩大交流电流表测量量程的电流互感器，其副绕组的额定电流规定为 ( ) A ．0.5A 或2A B ．1A 或5A C ．2A 或10A D ．3A 或15A10．如图5所示一台变压器的原绕组由两个承受110V 电压的线圈绕成，假设接到220V 电源上，那么两线圈的连接方式是 ( )A ．1、3连接；2、4接电源B ．1、2连接；3、4接电源C ．2、3连接；1、4接电源 ．D ．2、4连接；1、3接电源图511．三极管β值是反映 能力的参数(三极管可改为电流控制电流源)。
电工电子学综合复习资料及参考答案填空题在所示电路中
《电工电子学》综合复习资料及参考答案一、填空题1、在图1所示电路中，当开关S 闭合时，A 点电位V A ＝（ 0 ）V ；当开关断开时A 点电位V A ＝（ -6 ）V 。
2、在图U ab ＝（3、在一放大电路中，三极管三个电极的电流如图3所示，已知I 1＝1.2mA ，I 2=0.03mA ，I 3= -1.23mA ，由此可知：（1）电极①是（ 集电 ）极，电极②是（ 基 ）极，电极③是（ 发射 ）极。
（2）此三极管的电流放大系数-β约为（ 40 ）。
（3）此三极管的类型是（ NPN ）型。
4 电流并联 ）负反馈5、PN 结在外加正向电压作用下，内电场（ 削弱 ）；扩散电流（ 大于 ）漂移电流。
6、U ab ＝（ -3 ）V 。
7、在RLC 串联电路中，阻抗Z ＝（ R+jX L －jX C ）。
8、电路如下图所示，已知R =5?，开关闭合瞬间，图示电路中的电流i 为（ 1A ）。
9.当开关S 在t ＝0时由“2” 拨向“1”时，电路的时间常数τ为（ （R 1+R 2）C ）。
10、二极管具有单向导电特性，其正向电阻远远（ 小于 ）反向电阻。
当二极管加上正A １k 图２＋－图２U ab ①③② 图3向电压且正向电压大于（ 死区 ）电压时，正向电流随正向电压的增加很快上升。
二、单项选择题1、把图 1 所示的电路改为图 2 的电路，其负载电流I 1 和I 2 将( )。
A(a) 增大 (b) 不变 (c) 减小2、在图示电路中，各电阻值和U S 值均已知。
欲用支路电流法求解流过电阻R G 的电流I G ，需列出独立的电流方程数和电压方程数分别为( )。
B (a) 4 和 3(b) 3 和 3 (c) 3 和 43、已知某正弦电流的频率f = 50 Hz ，初相角?=30，在t = 0 时其值为i (0) =10 A ，则该正弦电流表达式可写作( )。
C(a) i = 10 sin( 50t +30 ) A (b) i = 14.14 sin( 50?t +30? ) A(c) i = 20 sin( 100?t +30 ) A4、 R ，L 串联的正弦交流电路中，下列各式中错误的是 ( )。
2011年电子电工答案
电子电工专业综合理论试题答案及评分参考 第1页（共7页）绝密★启用前江苏省2011年普通高校对口单招文化统考电子电工专业综合理论试卷答案及评分参考一、单项选择题（本大题共22小题，每小题4分，共88分）二、判断题（本大题共16小题，每小题2分，共32分）三、填空题（本大题共17小题，30空，每空2分，共60分）39． 6 11 40．不偏转 反偏转 41．14.14） -45°42．380 13.2） 43．6 1.5×10-5 44．截止 -645．P 增强型 46．自举 R 447．1548．2 449．有权 100000.1 50．1.0电子电工专业综合理论试题答案及评分参考 第2页（共7页）51．三相四线制对称 三相三线制 52．阴53．± 0.01% ± 0.01% 54．64% 57.3 55．2四、简答题（本大题共7小题，共45分）56．（共4分）（1）rad/s 101010/1/14620=⨯==--LC ω----------------------------------（1分） （2）X C =1/ωC = 100 Ω-------------------------------------------------------------（1分）（3）U R = 10-3×10×103 = 10 V-----------------------------------------------------（1分） （4）I L = U R / X L = 100 mA---------------------------------------------------------（1分） 57．（共4分）（1）当电阻R 接a 、b 时：Ω=⨯==-331111010220220I U Z V 221010220)(311ab 2ab11=⨯=⋅=⇒=Z R U U U U R Z -----------------（1分）当电阻R 接c 、d 时：Ω=⨯==-5311110102.2220''I U Z V 2.21010220')('511cd 2cd11=⨯=⋅=⇒=Z R U U U U RZ -------------------（1分）（2）102.222cd ab 32===U U N N N 2∶N 3=10--------------------------（2分） 58．（共5分）（1）差分电压增益A u d 的表达式：beB Cid od d r R R u u A u +-==β------------------（1分） （2）共模电压增益0icocc ==u u A u -----------------------------------------------（1分） （3）共模抑制比K CMR = ∞-------------------------------------------------------（1分） （4）共模抑制比越大，说明电路放大差模信号的能力和抑制共模信号（或抑制零点漂移）的能力越强。
综高电子电工试卷及答案-江苏省对口单招南京市一模2013
2013年南京市综合高中三年级统一调研测试卷（一）电子电工专业综合理论 试卷本试卷分第Ⅰ卷（客观题）和第Ⅱ卷（主观题）两部分。
第Ⅰ卷1页至4页，第Ⅱ卷5页至12页。
两卷满分300分。
考试时间150分钟。
第Ⅰ卷（共120分）注意事项：1．答第Ⅰ卷前，考生务必按要求填涂答题卡上的姓名、考试科目等项目。
2．用2B 铅笔把答题卡上相应题号中正确答案的标号涂黑。
答案不涂写在答题卡上无效。
一、单项选择题（本大题共22小题，每小题4分，共88分。
在下列每小题中，选出一个正确答案，将答题卡上相应题号中正确答案的字母标号涂黑）1．如题1图所示电路，保持R 1、R 2、R 4不变，当增大R 3时，a 、b 两点的电位变化是 A ．V a 升高，V b 升高 B ．V a 升高，V b 下降 C ．V a 下降，V b 升高 D ．V a 下降，V b 下降3题1图 题2图 题3图2．题2图所示二端网络的伏安关系为A ．U =12+IB ．U =12-IC ．U = -12-ID ．U = -12+I3．题3图所示交流电路中，随着空气平行板电容器两板之间插入一金属片，白炽灯的亮度将A ．变暗B ．不变C ．变亮D ．不能确定4．题4图所示三相电路，三只同规格灯泡正常工作。
若在“b ”处出现开路故障，则各灯亮度情况为A ．HL 1、HL 3变暗，HL 2正常发光B ．HL 2、HL 3变暗，HL 1正常发光C ．HL 1、HL 2变暗，HL 3正常发光D ．HL 1、HL 2、HL 3均变暗U V W10 Ω题4图 题5图5．题5图所示自耦变压器，原、副边匝数之比为N 1：N 2=10：1，交流电源的电压为100 V ，副边接10 Ω负载，则图中电流I COM 为A ．2.4 AB ．-2.4 AC ．0.9 AD ．1.9 A 6．题6图所示电路，换路前电路已处于稳态，S 断开后，a 、b 两点间电压u ab （t ）为A ．t400-e5-20V B ．t400-e25-5V C ． t400-e20-25V D ．t 400-e 5-25V= 0+-U O题6图 题7图（a ） 题7图（b ）7．题7图（a ）所示整流滤波稳压电路，如负载电压出现题7图（b ）所示波形，则可能的原因是A ．整流管有开路且限流电阻短路B ．电容开路且稳压管接反C ．整流管有开路且电容开路D ．电容开路且负载开路8．某放大电路中的晶体管三个电极电流如题8图所示，已测出I 1＝﹣1.55 mA ，I 3＝0.05 mA ，则A ．1脚为发射极， 2脚为集电极，3脚为基极，晶体管为PNP 型B ．1脚为发射极， 2脚为集电极，3脚为基极，晶体管为NPN 型C ．1脚为集电极， 2脚为发射极，3脚为基极，晶体管为PNP 型D ．1脚为集电极， 2脚为发射极，3脚为基极，晶体管为NPN 型U U U O题8图 题10图 题11图9．当输入电压为正弦波时，如果PNP 管共射极放大电路发生饱和失真，则输出电压的波形将 A ．负半周削波 B ．正半周削波 C ．双向削波 D ．不削波10．直流稳压电源如题10图所示，若稳压器公共端电流I COM 忽略不计，则输出电压U O 的可调范围为A ． 5~15 VB ．10~20 VC ．10~30 VD ．15~30 V11．题11图所示电路，集成运放A 为理想型，已知U 1=0 V ，U 2=0.4 V ，R 1= R 3 =10 kΩ，R 2= R 4=50 kΩ，U O 为A ．-0.2 VB．0.2 VC ．-2 VD ． 2 V 12． 题12图所示电路中，能实现A F =的电路是（A ）（B ）（C ）（D ）F13．题13图所示逻辑电路中，当A=1，B=0时，CP脉冲来到后JK触发器A．具有计数功能B．保持原状态C．置“0”D．置“1”题13图14．在磁电系仪表中，为使指针平稳到达应指示位置而不发生摆动，要利用A．螺旋弹簧的反作用力B．永久磁铁产生的磁场C．空气阻尼D．铝框中产生的感应电流15．测量直流电压与交流电压时，仪表选择通常为A．都用电磁系B．测直流电压用磁电系，测交流电压用电磁系C．都用磁电系D．测直流电压用电磁系，测交流电压用磁电系16．某交流负载的额定电压U N=220 V，工作电流2.5 A<I<5 A，用规格为“300 V/150 V，2.5 A/5 A，cosφN=0.2，满刻度150 div”的功率表测量其功率时，若接法正确，读数为100 div，则可知该负载的有功功率为A．50 W B．100 W C．200 W D．250 W17．XD1低频信号发生器的电压表的读数为10 V，输出衰减旋钮置于50 dB，则实际输出电压为A．0.032 V B．100 V C．0.32 V D．31.6 V18．使用探头10:1衰减引入被测信号后，示波器荧光屏显示图形如题18所示，已知垂直偏转因数为0.2 V/div，扫描速度为1 ms/div，则下列关于A、B点的电位及信号周期的说法中，正确的是A．6 V、0.2 V、6 ms B．8 V、-0.2 V、6 msC．6 V、-2 V、6 ms D．8 V、-2 V、0.6 ms题18图19．用某电子计数器测量信号频率，当闸门时间选择10 ms时，计数器计数值为1000。
电子电工2018年盐城市单招一模试卷及答案
13.题13图所示电路中，当A=0，B=1时触发器具有的功能是
A.置0B.置1C.计数D.保持
题13图
14.在测量过程中，偶然误差是一种的误差。
A.大小和符号都不固定
B.大小固定，符号不固定
C.大小不固定，符号固定
D.大小和符号都固定不变
15.用两表法测量三相对称电路的有功功率时，如果有一只表读数为零，则说明负载的cosφ等于
10.电路如题10图所示，若电源电压 V，RL=8Ω，静态时 V， V。则负载电阻RL上可以获得的最大功率是
A.3.6WB.2.25WC.4.5WD.4W
题10图题11图
11.电路如题11图所示， ，（）输出电压的范围最大
A.当前电路B.1与2相连C.1与3相连D.2与3相连
12.七段显示译码器，当译码器七个输出状态为abcdefg=1011111时（高电平有效），输入定为
1.如图所示，电路中开关S长期处于打开状态，t=0时S闭合，则S闭合瞬间，电路中A点的电位为
A.-10V B.0V C.5V D.20V
题1图题2图题3图
2.在如图所示电路中，当R1的滑动头向上滑动时，则
A.电压源产生的电功率将减小；B.电压源产生的电功率将增大；
C.电压源消耗的电功率将减小；D.电压源消耗的电功率将增大。
53.某合成电压的解析式为 ，用有效值电压表对该电压测量时，表的示值应为V，若改用串联型峰值电压表测量，表的示值为V。
54.用一个闸门时间为0.1S的6位电子计数器去测量一个周期为625μS正弦信号的频率，计数器的显示值应为kHz。
55.一台国产三相异步电机，额定转速为1470r/min，额定功率PN=8kW，则该电机正常运行时转子电流频率f2=。
综高电子电工试卷及答案-江苏省对口单招盐城市二模2010
盐城市2010年普通高校单独招生第二次调研考试电子电工专业综合理论试卷本试卷分第Ⅰ卷（客观题）和第Ⅱ卷（主观题）两部分。
第Ⅰ卷1至4页，第Ⅱ卷5至13页；两卷满分300分；考试时间150分钟。
第Ⅰ卷（共120分）一．选择题（本大题共18小题，每小题5分，共90分。
请将唯一正确的答案填第Ⅱ卷前面的表格中）1.在图1-1所示电路中，电压U 的值为：A ．12VB ．4VC ．3VD ．-3V图1-1 图1-2 图1-32.在图1-2所示电路中，R 能够吸收的最大功率是：A ．20WB ．15WC ．12WD ．6W 3.在图1-3所示电路中，U ab 的值是：A .2VB .−8VC .10VD .−4V 4.复阻抗的辐角就是：A ． 复阻抗的初相B ．电压的初相C ． 电压与电流的相位差D ．电流与电压的相位差 5．在单相正弦交流电路中，下式正确的是 ：A ．i=U/R （纯电阻）B ． i=u/X L ；（纯电感）C ．C j U Iω =（纯电容） D ．S=P+Q 6．已知电路中某元件的电压为u=30cos(314t ＋π/3)V,电流为i=-2sin(314t ＋600)A,则该元件的性质是：A ．电感性元件B ．电容性元件C ．纯电感性元件D ．纯电容性元件 7.如图1-4所示电路是一个正常工作的分压式偏置共发射极放大器，电路出现故障，经测定得知VE =0，V C =V G ，则可判定 ：A ．R C 开路B ．R b2开路C ．R E 短路D ．R b1开路图1-4 图1-5 8.在图1-5所示的电路中，反馈类型为：A ．电压串联负反馈B ．电流并联负反馈C ．电压并联负反馈D ．电压串联正反馈9.在图1-6所示的电路中，晶体三极管V 1处于放大状态，当U i 增大时：A ．U ce 减小B ．U ce 增大C ．U ce 不变D ．U ce 可能增大也可能减小图1-6 图1-710.甲类、乙类、甲乙类三种类型的功率放大器中，下列说法正确的是：A ．甲类功放效率最高B ．乙类功放效率最高C ．甲乙类功放效率最高D ．乙类、甲乙类功放效率一样高 11．如图1-7所示电路，以下说法正确的是（ ）。
江苏电子电工类综合理论考试真题
江苏电子电工类综合理论考试真题选择题：在电路中，电流的方向是从哪个极流向哪个极？A. 正极流向负极B. 负极流向正极C. 同时从正负两极流出D. 在电路中无固定方向正确答案：A下列哪个元件是电能转换为机械能的主要元件？A. 电阻B. 电容C. 电感D. 电动机正确答案：D在三相交流电中，相电压与线电压的关系是？A. 相电压等于线电压B. 相电压等于线电压的根号3倍C. 线电压等于相电压的根号3倍D. 相电压与线电压无关正确答案：C下列哪种材料是良好的导体？A. 玻璃B. 橡胶C. 铜D. 塑料正确答案：C在电子电路中，为了限制电流的大小，通常使用哪种元件？A. 电阻B. 电源C. 开关D. 电容器正确答案：A填空题：在直流电路中，电流的大小和方向都是______的。
答案：恒定不变电动机的工作原理是基于______在磁场中受力而转动的原理。
答案：通电导体在交流电路中，电压和电流的大小和方向都随时间按______变化。
答案：正弦规律解答题：请简述欧姆定律的内容，并说明其在电路分析中的应用。
答案：欧姆定律的内容是：在一段电路中，电流I与电压U成正比，与电阻R成反比，即I=U/R。
在电路分析中，欧姆定律是基本的电路定律之一，它用于计算电路中的电流、电压和电阻之间的关系。
通过应用欧姆定律，我们可以分析电路的工作状态，判断电路是否正常工作，以及计算电路中的功率和能量等参数。
请解释什么是三相交流电，并说明其优点。
答案：三相交流电是由三个频率相同、电势振幅相等、相位差互差120°角的交流电路组成的电力系统。
在三相交流电中，每一相都可以作为一个独立的电源来使用，同时三相之间也可以相互支持，形成一个稳定的电力系统。
三相交流电的优点包括：可以提高电力传输的效率，减少电能的损失；可以方便地实现大功率的电力传输；同时，三相交流电还可以使得电动机的运转更加平稳，提高设备的运行效率和使用寿命。
对口单招电子电工专业综合理论试卷及答案
南京市电子电工综合理论试卷一、选择题：1、如图电路1-1所示，欲使I=1A ，则I S 为 。
A 、I S =2.5AB 、I S=-1A C 、I S =1A D 、I S =5A图1-12、如题2图所示，开关先合至1待电路稳定后再合至2，当电路再次稳定时，点3的电位为 。
A 5VB 10VC 3VD 2V3、电路如图1-3所示，L 1、R 1支路的功率因数是cos φ1，L 2、R 2支路的功率因数是cos φ2，cos φ1>cos φ2，则整个电路的功率因数cos φ为 。
A ．cos φ>cos φ1>cos φ2 B ．cos φ1>cos φ2>cos φ C ．cos φ1>cos φ>cos φ2 D ．cos φ=cos φ24、如题4图所示电路中，该交流电流的解析表达式为 。
A mA t i )45314sin(20+=B mA t i )45157sin(20+=C mA t i )45100sin(20+= DmA t i )455sin(20+=L1L2R1R2iuTSD1D2E+30V+-1mH10K 5K 10KS +6V -6V 黑匣子-j+-u图1-3N1N2图1-4图3-4图4-1a b cd 图R1U 甲U乙图4-3i 1i 2u 2iL 10V12200Ω100Ω6μF15μF 10μF 3第3题图t msmAi 25第4题图2图5-513、计数器测量频率时，作计数信号的是。
A．晶体振荡产生的时基信号B．门控电路输出的闸门信号C．输入的被测信号D．自校准信号14、示波管采用“先偏转后加速”系统是为了在不影响其它指标情况下，。
A．降低加速电压B．提高示波管的偏转灵敏度C．提高示波管的亮度D．减少电子渡越时间15、三相异步电机的转差率S＜0时，异步电机处于。
A．电动机运行状态B．发电机运行状态C．启动状态D．电磁制动状态16、三相异步电机转子电阻增大时，电机临界转差率Sm和最大转矩Mmax应为。
江苏电子电工类综合理论考试真题
1、在电气控制系统中，常用的低压电器不包括以下哪一项？A. 接触器B. 熔断器C. 变压器D. 继电器（答案：C）2、关于三相异步电动机的启动方式，下列哪种说法是错误的？A. 直接启动适用于小容量电动机B. 星-三角启动可以减小启动电流C. 自耦变压器启动适用于大容量电动机D. 软启动器启动会增加电动机的启动转矩（答案：D）3、在电力系统中，下列哪项不是提高系统稳定性的主要措施？A. 增加发电机的励磁电流B. 采用快速励磁系统C. 减少输电线路的电阻D. 装设电力系统稳定器（答案：C）4、关于PLC（可编程逻辑控制器）的编程，下列哪种语言是最常用的？A. C语言B. 梯形图语言C. Python语言D. 汇编语言（答案：B）5、在电子电路中，下列哪种元件主要用于实现电压的稳定？A. 电阻B. 电容C. 电感D. 稳压二极管（答案：D）6、关于变频器的应用，下列哪种说法是正确的？A. 变频器只能用于交流电动机的调速B. 变频器可以将直流电转换为交流电C. 变频器不能改变电动机的转向D. 变频器在调速过程中会显著降低电动机的效率（答案：A）7、在电气安全中，下列哪项措施不是为了防止直接接触电击？A. 采用绝缘材料包裹带电体B. 设置遮栏和屏障C. 使用漏电保护装置D. 佩戴绝缘手套操作（答案：C）8、关于电力电缆的敷设，下列哪种说法是错误的？A. 电缆应敷设在干燥、通风的地方B. 电缆沟内应设有排水设施C. 电缆可以直接敷设在有腐蚀性气体的环境中D. 电缆敷设时应留有足够的弯曲半径（答案：C）。
2023年江苏省普通高校对口单招文化统考电子电工专业理论综合试题版含答案
江苏省一般高校对口单招文化统考电子电工专业综合理论 试卷一、单项选择题（本大题共22小题，每题4分，共88分。
在下列每题中，选出一种对旳答案，将答题卡上对应选项旳方框涂满、涂黑）1.题1图所示电路中R.为总阻值30旳可调电阻，调整Rp 时,电流I 旳变化范围为A. 2 A~3 AB. 3A~4 AC. 4 A~5AD. 5A~6 A2.题2图所示电路中，当开关S 分别拨向“1”和“2”时,电阻R 上获得旳功率分别为A.0.25W,0.56WB.0.25W,1WC.0.44W,0.56WD.0.44W ，1W3.题3图所示电路中，从ab 端口看进去电路旳功率因数为A.0.5B.0.6C. 0.707D.0.8664.题4图所示电路中，已知)30100sin(2100u ︒+=t V ，则电路中4Ω电阻上旳功率为A.100WB.200WC. 300WD.400W5.题5图(a)所示电路中，若L 1线圈中电流i 旳波形如题5图(b)所示,则在0~t 1、t 1~t 2期间， AB 导体旳受力方向分别为A.向右 向右B.向右 向左C.向左 向右D.向左 向左6.题6图所示三相正弦交流电路中,已知R 1=R 2=R 3，C 1L R ωω==，则三相负载中R 1、R 2、R 3消耗旳功率大小关系对旳旳是 A. P R1=P R2=P R3 B. P R1=P R2>P R3 C. P RI =P R3< P R2 D. P R2=P R3<P R17.如题7图所示电路，设t ωsin u i =V ，E=2V ，二极管具有理想特性，则输出电压u 0旳波形应为8.下列所示电路中，不可以产生正弦波信号旳电路是9.下列所示电路中，可以实现u 0=u 1旳电路是10.题10图所示电路，若输出电压波形出现交越失真，为消除交越失真，下列措施对旳旳是A.增大R2B.减小R2C.增大R3D.减小R311.集成运算放大电路第一级采用差动放大电路是由于A.可获得较大旳电压放大倍数B.可以获得较大旳输入电阻C.集成工艺难于制造大容量电容D.可以克制零点漂移并获得较高旳共模克制比12.同步RS触发器旳触发时刻为A. CP=1期间B. CP=0期间C.CP旳上升沿D.CP旳下降沿13.题13表所示为3线—8线译码器74HC138旳逻辑功能表，则题13图所示旳电路实现旳逻辑体现式为A. F=ABC+AB. F=AB+C. F=+A +ABD. F=14.电工仪表在测量时，一般规定仪表旳指示值在量程旳以上。
综高电子电工试卷及答案-江苏省对口单招南通市一模2013
高三电子电工试卷 第 1 页 共 16 页南通市中等职业学校对口单招高三年级 2012~2013学年度第一学期期末调研测试电子电工专业综合理论试卷本试卷分第Ⅰ卷（客观题）和第Ⅱ卷（主观题）两部分。
第Ⅰ卷1至4页，第Ⅱ卷5至11页。
两卷满分300分。
考试时间150分钟。
第Ⅰ卷（共120分）一、单项选择题（本大题共22小题，每小题4分，共88分。
在下列每小题中，选出一个正确答案，将答题卡上相应题号中正确答案的字母标号涂黑）1．四个电容器串联，额定参数分别为：C 1=20μF ，耐压U 1＝30V ；C 2=10μF ，耐压U 2＝50V ；C 3=20μF ，耐压U 3＝40V ；C 4=30μF ，耐压U 4＝20V 。
当外加电压不断升高时，先击穿的是 （ ）A ．C 1B ．C 2 C ．C 3D ．C 4 2．某变压器初级绕组加额定电压，若增加其次级绕组匝数，则变压器的主磁通量Ф将（ ）。
A ．基本不变B ．变大C ．变小D ．无法确定 3．如题3图所示，R W =10Ω，当恒流源产生的功率为20W 时，R 1为（ ）。
A ．10ΩB ．5ΩC ． 4ΩD ． 0Ω题3图 题4图4．如题4图所示，若U=U 1+U 2，则电源角频率ω应满足的关系为（ ）。
A ．ω =RLB ．ω = L RC ．ω =RL D ．ω为任意值5．某三层教学楼采用三相四线制供电，每层楼的负载为规格相同数量不等的白炽灯，分别接三相电源的A 、B 、C 相。
若A 相出现断路后，B 相白炽灯变亮，而C 相白炽灯变暗，下列描述正确的是（ ）。
A ．C 相负载局部短路B ．B 相白炽灯数量多C ．中线断路，且B 相白炽灯数量多D ．中线断路，且C 相白炽灯数量多 6．题6图中，电路原处于稳态，t=0时开关断开，则)0( i 为（ ）。
A. 2A B ．-2A C ．-4A D ．4A7．如题7图所示电路，V BE=0.55V，若不断增大输入信号的幅度，输出信号（）。
2023年电子电工专业试卷一模答案
2023年盐城市职教高考高三年级第一次调研考试电子电工专业综合理论参考答案一、选择题二、判断题三、填空题39．14 11240．V 45π100sin(2402） +=t u π/4 41．242 0.81 42．79.17 225 43．4 0.05 44. 445. 集电极；PNP 46. 截止；减小R b 47. 4mA ；4V 48. 35.5；100011.1 49. 0101；000050. 10051. 不大于2K Ω（或小于等于2K Ω） 52. 600V53．增辉 12.5 54．25.0μS 55．灭弧；56．65.1，49.7。
（65.10或65.11，49.72或49.74都正确）四、简答题57．25 (2分） 50 （2分） 58．36 Ω (2分） 4A （2分） 59. （1）OCL 功放电路；（2）6.25W ；（3）50√2mV （或70.7mV)。
60.（1）（2）BC AC AB BC AC AB Y ••=++=1 ABC ABC Y ==2（3）61.（1）选择“5A 、500V ”的功率量程-------------------------------------------- （2分） （2） 如图------------------------------------------------------------------------------ （2分）（3）Q ′=P w =U N ∙I N N∙n =500×5150×51.3=855 WQ 总=√3Q′=855×√3≈1480.86 var -------------------------------------（2分） （4）Q ′=√3U 相I 相sinφ=855→sinφ=855380×4.5=0.5→φ=30°∴cosφ=√32≈0.866-------------------------------------------------------------（2分）62．（共8分）（1）电压放大器 ，阻抗变换器----------------------------------2分 （2）1HZ-1MHZ ；内侧-------------------2分（3）1 ；5v----------------------------------------------- 4分63．（1）三角形、W2U2V2（在图上标注的顺序）；（2）连续正转，点动正转；（3）按下SB2（或SB3）后再按下SB4，按下SB1后再按下SB2； （4）中间继电器，电动机反转时延时停止。
电子电工专业综合理论试卷含答案
电子电工专业综合理论试卷注意事项:L本试卷分第I卷（客观题）和第II卷（主观题）两部分。
两卷满分300分，考试时间150分钟。
2 .答题前，考生务必将姓名、学校、考试号用0.5mm黑色签字笔填写在答题纸规定区域。
3 .第I卷（客观题）作答：用2B铅笔把答题纸上相应题号中正确答案的标号涂黑。
4 .第II卷（主观题）作答：用0∙5mm黑色签字笔在答题纸相应位置作答，答题时不得超出黑色框线，否则无效。
5 .考试结束,考生将答题纸交回。
第।卷客观题（共120分）一、单项选择题（本大题共22小题，每小题4分，共88分。
在下列每小题中，选出一个正确答案，将答题卡上相应题号中正确答案的字母标号涂黑）1.题1图所示电路中，下列选项中正确的为▲°A. Uab=O、Iab=OB. Uab≠O∖ Iab=OC. UatFO、Iab≠OD. Uab≠O^ Iab≠O2.题2图所示电路，要使12。
电阻获得最大功率，则R的取值及此时12 Q的最大功率为▲。
A. 22Ω, 0. 33WB.20Ω, 1. 33WC. 4 Ω, 8WD. 0 Ω , 9. 48W+5V +10V10KΩH1I10KΩa l ib5KΩ ∏Γ5KΩI I-10V -5V题1图题2图3.题3图所示电路中，开关S打开前已处于稳定状态。
在t=0时开关S打开，则U L（O+）和时间常数τ分别为▲。
A. 16V, 0. 025SB. 10V, 0. 025SC. 14V, 0. 02SD. 0V, 0. 02S4.题4图所示交流电路，五只规格完全相同的白炽灯都能正常工作，则变压器的匝数比N1：N2:N3为▲。
A. 4:2:1B. 4:1:2C. 2:2:1D. 1:2:412Ω题3图 题4图5 .题5图所示正弦交流电路中，Z 为可.变阻抗，当Z 为下列 ▲ 参数时Z 消耗的功率 最大。
A. 10+jl0 B. 10-jl0 C. 10+J20 D. 10-J206 .某三角形联接的对称三相负载，正常工作时每相功率为100W 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2009－2010年度职三教学调研性测试试卷（一）
电子电工专业综合理论答案
第Ⅰ卷（共120分）
一、单项选择题（本大题共18小题，每小题5分，共90分。
每小题只有一个正确答
二、判断题（本大题共15小题，每小题2分，共30分。
下列每小题表述正确的在答
第Ⅱ卷（共180分）
三、填空题（本大题15小题30空，每空2分，共60分）
34．2W；
35．0，12V；
36．17.32Ω，110V；
37．0.6，3000W；
38．60W，2.5A；
39．0，0；
40．88V
100
41．V
27
42．0.5mA；
43．165，101100101；
44．A
F
45．实用型差动放大电路，共模；
46．N沟道耗尽型MOS场效应管；
47．0.625%；2、3、
48．铁磁性物质，磁滞误差，交流频率，低；
49．直接探测被测信号，高输入阻抗；
50．电动机将停转，64N·m，89.6 N·m；
四、简答题（本大题共6小题，共45分）
51．
52．（1）220V；（2）380V；（3）127V，220V
53．
54．
输入通道A 计数主门计数器显示器
信号
门控信号
输入通道B 触发门控双稳控制电路
态电路
闸门时间信号
U1 V1 W1
U2 V2
W2
U1 V1 W1
U2 V2
W2
（a）（b）
格
格
50
6.0
30
30
cos
/
6.0
150
2.0
150
3
cos
70
3
210
/
3
150
150
3
=
=
=
=
=
=
⨯
⨯
=
=
=
=
=
=
⨯
=
=
C
P
n
W
UI
P
div
W
N
I
U
C
C
P
n
div
W
N
I
U
C
m
m
m
m
ϕ
ϕ
晶体振荡器分频或倍频器时标信号
55．答：（a）图故障现象：按下起动按钮SB2，熔断器FU1立即熔断；---------------------（1分）
原因：KM自锁触点接错；-------------------------------------------------------------（1分）
改正方法：应并联在SB2两端；---------------------------------------------------- （1分）（b）图故障现象：按下起动按钮后接触器线圈无电不吸合；-----------------------（1分）原因：接触器互锁触点采用了动合触点；------------------------------------------（1分）
改正方法：应采用动断触点；---------------------------------------------------------（1分）（c）图故障现象；按下起动按钮，接触器KM通电，电动机正常运行，但按下停止按钮SB1，接触器KM仍有电，电动机无法停止；-------------------------------------（1
分）
原因：KM的动合触点接错；----------------------------------------------------------（1分）
改正方法：应将KM的动合触点并联在起动按钮上；---------------------------（1分）（d）图故障现象：接触器不断地振动；----------------------------------------------------（1分）原因：KM的动断触点并联在起动按钮上；---------------------------------------（1分）
改正方法：应将KM的动合触点并接在起动按钮上。
---------------------------（1分）
五、计算题（本大题共6小题，共75分）
56．57Ω，52.63mA；
57．ω=100rad/s，V)
10︒
-
=t
u
2
sin(
90
100
58．
（1）U CEQ=3V
（2）A u=96
（3）A i=40；A p=3840
（4）U om(max)=3V
（5）电压并联交直流负反馈
59．
（1）I B=0.4mA；I C=I CS=14.3mA；U CE=0.3V；U F=5V。
60．
61．
（1）
（2）ABC
C
B
A
C
B
A
C
B
A
Y+
+
+
=
（3）
A B C Y
0 0 0 0
0 0 1 1
0 1 0 1
0 1 1 0
1 0 0 1
1 0 1 0
1 1 0 0
1 1 1 1。
