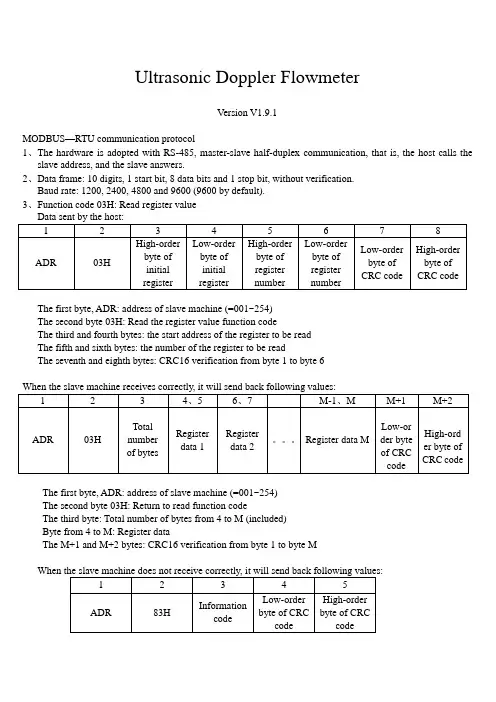

大禹电子超声波多普流量计 modbus通讯协议-英文版

大禹电子超声波多普流量计 modbus通讯协议-英文版

Ultrasonic Doppler FlowmeterVersion V1.9.1MODBUS—RTU communication protocol1、The hardware is adopted with RS-485, master-slave half-duplex communication, that is, the host calls theslave address, and the slave answers.2、Data frame: 10 digits, 1 start bit, 8 data bits and 1 stop bit, without verification.Baud rate: 1200, 2400, 4800 and 9600 (9600 by default).3、Function code 03H: Read register valueThe first byte, ADR: address of slave machine (=001~254)The second byte 03H: Read the register value function codeThe third and fourth bytes: the start address of the register to be readThe fifth and sixth bytes: the number of the register to be readThe seventh and eighth bytes: CRC16 verification from byte 1 to byte 6The first byte, ADR: address of slave machine (=001~254)The second byte 03H: Return to read function codeThe third byte: Total number of bytes from 4 to M (included)Byte from 4 to M: Register dataThe M+1 and M+2 bytes: CRC16 verification from byte 1 to byte MThe first byte, ADR: address of slave machine (=001~254)The first byte 83H: Register value reading errorThe third byte information code: See the table of information code The fourth and fifth bytes: CRC16 verification from byte 1 to byte 3 4、Function code 06H: Write a single register dataThe first byte, ADR: address of slave machine (=001~254)The first byte 86H: function code of writing error of register number The third byte information code: See the table of information code The fourth and fifth bytes: CRC16 verification from byte 1 to byte 3 5、Function code 10H: Write multiple register numbers in successionThe first byte, ADR: address of slave machine (=001~254)The first byte 90H: function code of writing error of register numberThe third byte information code: See the table of information codeThe fourth and fifth bytes: CRC16 verification from byte 1 to byte 36、Register Definition Table: (Note: Register address coding adopts hexadecimal system.)Remarks:①4-byte floating number: it conforms to the single-precision floating number upon IEEE - 754 standard.E - expoentM - the decimal part of mantissa8-byte double-precision (double type): it conforms to the IEEE—754 standard.②IF alarm mode: 0 – close;1 -- low alarm;2 -- high alarmCF ratio output: = 0,Close;= 1,Open cmChannel type:=0,Square pipe;=1,Rectangular pipe;=2,Trapezoidal pipe;=3,Circular pipe;=4,Oval pipe;=5,River channel;Baud rate:0-2400;1-4800;2-9600;3-19200Cum. flow reset:= 0,No;= 1,YesFlow unit:=0,t/h;=1,l/s;=2,t/sx. level gauge:=0,NO;=1,Ultrasonic l/s;=2,Radart/sSensor Qty.:1-9(0-8)Factory reset: 0-No; 1-Yes;System reset: 0-No; 1-Yes;Address:1-254③Regional read-write operation of registerThe first region: 0000 — 0021 read onlyThe second region: 0022 — 005B read-writeThe third region: 005C— 006B read-writeWithin the same region, a parameter can be read (or write) at a time, and all parameters in the region can be read (or write) in batch. It is not allowed to read and write parameters cross regions.④ All reserved registers are currently undefined, reserved for upgrade compatibility.7、8、Example of Serial Port Data Frame Acquisition Communication Protocol9、PLC address setting (Example: Siemens S7-200 PLC)If there is no function code setting item during the PLC setting, the base address of modbus RTU register corresponding to the function code 03 is 40001.Therefore, the register address of PLC shall be added with 1 during the register address setting.Examples:The MODBUS register address of ultrasonic open channel flowmeter is 2 (0x0002), and when the MODBUS function code is 3, the PLC register address is 40003.Reading table of PLC addressFunction code: 03Description: Read and hold register values.。

超声波流量计串口及通讯协议

超声波流量计串口及通讯协议

串口及通讯协议1.1概述新一代UFT系列产品本身带有隔离的RS485接口,可以同时支持多种常用的通讯协议,包括MODBUS协议、M-BUS、FUJI扩展协议、并兼容国内其它厂家协议。

MODBUS协议是常规的工控常用协议。

MODBUS的两种格式RTU和ASCII都能支持。

M-BUS是国际上常用热表计量协议,使用该协议在M63菜单中选择“MODBUS ASCII”选项。

天泽FUJI扩展协议是在日本FIJI超声波流量计协议的基础上扩展实现的,能够兼容FUJI超声波流量计协议,以及第7版超声波流量计协议。

兼容协议可以兼容水表协议以及国内其他厂家协议,为了方便用户把UFT系列产品接入用户按照国际其它厂家通讯协议而开发的数据采集系统中,目前可以支持12种兼容通讯协议。

使用兼容通讯协议,用户需要在M63中,选择:MODBUS ASCII选项后再选择协议中的任意一种即可。

UFT系列产品还能够起到简易RTU设备的作用,可使用电流环及OCT输出控制步进式或模拟式电磁阀的开度,OCT输出可控制其它设备的上下电,其1路模拟输入可用来输入压力、温度等信号。

位于M63窗口外的设置选项设置为“MODBUS-RTU ONLY”时,用来支持MODBUS-RTU协议,当此选项设置为“MODBUS ASCII、Meter-BUS、天泽FUJI扩展协议及汇中流量计水表兼容协议。

不同的汇中流量计水表兼容协议的选择则也使用M63进行选择,在选择了“MODBUS-RTU”、“MODBUS-ASCII”之后进行选择。

M62菜单用于设置串口参数,能够支持的波特率有19200、14400、9600、4800、2400、1200、600、300共8种,停止位1比特或2比特、校验位也可以选择。

使用各种组态软件自带的标准MODBUS驱动,程序可以方便的把UFT连接到数据采集中。

通过使用MODBUS-PROFTBUS转换器,也可以方便的把UFT连接到PROFIBUS总线中。

U-MIK-LMQ-DYCN3 超声波明渠流量计 使用说明书

U-MIK-LMQ-DYCN3 超声波明渠流量计 使用说明书

杭州美控自动化技术有限公司更多资讯请扫二维码服务电话:400-152-1718杭州美控自动化技术有限公司U-MIK-LMQ-DYCN3第3版超声波液位计使用说明书前言●感谢您购买本公司产品。

●本手册是关于产品的各项功能、接线方法、设置方法、操作方法、故障处理方法等的说明书。

●在操作之前请仔细阅读本手册,正确使用本产品,避免由于错误操作造成不必要的损失。

●在您阅读完后,请妥善保管在便于随时取阅的地方,以便操作时参照。

注意●因本产品的性能和功能会不断改进,本手册内容如有更改,恕不另行通知。

●本公司力求本手册的正确、全面。

如有错误、遗漏,请和本公司联系。

●本产品禁止使用在防爆场合。

版本U-MIK-LMQ-DYCN3第三版2021年1月确认包装内容打开包装箱后,开始操作之前请先确认包装内容。

如发现型号和数量有误或者外观上有物理损坏时,请与本公司联系。

产品清单目录第一章产品概述 (1)1.1产品简介 (1)1.2原理说明 (1)1.3.超声波测液位原理 (1)1.4.量水堰槽的测流量原理 (1)第二章主要技术指标 (3)第三章简易操作说明 (5)3.1.显示界面 (5)3.2.按键功能 (5)3.3.按(SET)进入一级菜单 (5)3.4.设置“4mA流量值”和“20mA流量值” (5)3.5.选择量水堰槽的种类 (6)第四章安装 (7)4.1.明渠流量计外形 (7)4.2.安装探头 (7)4.3.现场明渠堰槽安装实物图 (11)4.4.安装量水堰槽 (14)4.5.电气接线图 (15)第五章设置 (18)5.1.运行模式界面简介 (18)5.2.菜单操作说明 (18)5.3.菜单界面及操作说明 (18)第六章主要功能 (38)第七章量水堰槽 (39)7.1.直角三角堰 (39)7.2.矩形堰 (41)7.3.梯形堰 (42)7.4.巴歇尔槽 (43)第八章错误现象及处理 (46)第九章如何根据回波图形判断现场故障原因 (47)第十章质保及售后服务 (53)第十一章通讯协议 (54)附表一巴歇尔槽构造尺寸 (67)附表二巴歇尔槽水位-流量公式 (68)第一章产品概述第一章产品概述1.1产品简介超声波明渠流量计与量水堰槽配合使用,测量明渠内水的流量。

WL-1A1 型超声波明渠流量计说明书

WL-1A1 型超声波明渠流量计说明书

WL-1A1型超声波明渠流量计北京九波声迪科技有限公司2015.05.184产品执行标准:HJ/15-2007型式批准证书号:2005F195-11京制01050029号目录一、用途 (3)二、仪表的组成及外形尺寸 (4)1、仪表的组成 (4)2、仪表的结构和外形尺寸 (4)3、仪表的显示屏 (5)三、主要技术指标及技术参数 (6)四、仪表的工作原理 (7)1、量水堰槽的测流量原理 (7)2、超声波测液位原理 (7)3、仪表的工作原理 (8)五、安装方法 (9)1、安装量水堰槽 (9)2、安装探头 (9)3、安装仪表 (10)六、关于仪表显示的说明 (11)1、显示流量 (11)2、查看历史记录 (12)3、数据出现错误的显示 (13)4、电源电压低的显示 (13)七、量水堰槽构造及安装的技术参考 (13)1 、直角三角堰 (13)2 、矩形堰 (15)3 、巴歇尔槽 (17)八、仪表的接线 (19)九、使用按键设置仪表的参数 (21)1 、设置参数时的按键 (21)2 、仪表的参数表 (22)十、使用说明 (24)1 、校对仪表的液位 (24)2 、设置仪表的水位-流量表 (25)3 、设置记录历史数据 (26)4 、校准日历钟 (27)5 、累计流量清零 (28)6 、清除历史记录 (28)7 、使用打印机 (28)8 、(4~20)mA (29)9 、继电器 (29)10、远程通讯(RS-232) (30)十一、仪表的标定 (31)1 、标定流量 (31)2 、标定液位 (32)3 、标定输出的(4~20)mA (32)4 、标定输入的(4~20)mA (33)附录一、巴歇尔槽构造尺寸 (34)附录二、巴歇尔槽水位-流量公式 (35)附录三、安装记录表 (36)附录四、使用GSM短消息 (38)附录五、首次安装最简设置 (41)附录六、Modbus通讯协议 (43)附录七、配件清单 (46)安装示例一、在污水井内使用三角堰 (47)安装示例二、使用静水井可以提高测量准确度 (48)首次安装,请看附录五、首次安装最简设置欢迎访问北京九波声迪科技有限公司网站,网站地址:。

西门子S7-200--MODBUS通信协议和支持MODBUS-RTU协议的电磁流量计、超声波流量计的通信实例

西门子S7-200--MODBUS通信协议和支持MODBUS-RTU协议的电磁流量计、超声波流量计的通信实例

西门子S7_200 MODBUS通信协议和支持MODBUS RTU协议的电磁流量计、超声波流量计的通信实例S7_200系列PLC有一个通信口的也有两个通信口的,这两个口都支持MODBUS通信协议,不过要添加MODBUS库文件(SP6版本的step7 micro/win 软件自带有MODBUS库文件)。

下面根据具体的项目来说明MODBUS的使用:在项目中要采集进水流量的瞬时流量、日累计、月累计、年累计量,流量计本身有4~20mA信号输出和脉冲信号输出,这些输出信号都是瞬时量,只能转换为瞬时流量,而累积量就要通过编写程序来累加,而且信号的传输衰减和计算过程产生的误差就会造成和实际的流量相差很多,现在很多的流量计(包括其他的测量设备)都设计有通讯口,尤其是支持MODBUS协议,所以首选通信方式采集数据,这样可以直接读取我们想要的数据,只需做稍微的数据转换就可以的,同时也减小了工作量提高准确性(实际是按照流量收取费用的)。

实际的硬件连接:10套s7-200组成PPI网络(其中一个200站做主站),有一个从站要采集两个不同厂家的流量计的相关信息。

PPI网络层已经用去了一个端口0,还剩下一个端口1,那么就用这个端口并设置为自由口协议,在程序中调用MODBUS程序块并填写好必要的信息就可以了(其实调用MODBUS程序块时,程序块内就已经设置好端口为自由口协议了)。

图1.MODBUS库文件图2.控制指令图3.控制指令这里MBUS_CTRL_P1指令要一直调用,有一点要指明:图2中的程序是读取其中一台流量计的,图3是读取另一台流量计的,这两个流量计是不一样的。

这里最重要的是MBUS_MSG_P1指令中地址“Addr”的填写,其实这里要填写Modbus从站的寄存器地址(该地址内有我们需要的信息),那么这个地址要怎么填写呢,填写多少呢?这就要查看从站设备(这里是流量计)的“通信手册”了,因为每个厂家的设备都不一样,所以相同信息的寄存器地址也不一样。

智能流量积算仪 通讯协议(MODBUS-RTU)

智能流量积算仪 通讯协议(MODBUS-RTU)

流量计使用说明
MODBUS(RTU)通讯协议
1. MODBUS 串行通信协议
1.1 MODBUS 协议基本规则与传送模式
控制器通讯使用主从技术,即主机(PLC,电脑等)启动数据传输,而从机(流量计)返 回对查询做出的响应或处理查询所要求的动作。主机发送数据包称为请求,从机发送数据包 称为响应。在这种方式下,信息和资料在单个主机和最多 32 个从机之间传递。所有在 RS485 通信回路上传递的信息只能由主机初始化和控制,从机只能响应主机一个请求。
CRC 开始时先把寄存器的 16 位全部置成“1”,然后把相邻 2 个 8 位字节的数据放入当 前寄存器中,每个 8 位数据与该寄存器的内容进行异或运算,然后向最低有效位(LSB)方向 移位,用零填入最高有效位(MSB)后,再对 LSB 检查,若 LSB=1,则寄存器与预置的固定值 异或,若 LSB=0,不作异或运算。
一个数据包中最多可含 255 个字节。每个 MODBUS 数据包都由以下几个部分组成:
表 1 上位机和仪表信息交互命令包通用格式
名称 长度
T-T2-T3-T4 空闲
地址域 1
功能码域 1
数据域 变长
校验域 2
1.2.1 地址域
MODBUS 的从机地址域长度为一个字节,包含数据包传送的从机地址。有效的从机地址 范围从 1~247。从机如果接收到一帧从机地址域信息与自身地址相符合的数据包时,应当 执行数据包中所包含的命令。从机所响应的数据包中该域为自身地址。
描述 单位(m3/h) 现固定为 3 单位(m3/h) 现固定为 3 单位(Pa) 使用绝对温度,单位(K) 定点一位小数
单位(Pa)
单位(m3/h) 固定为 3 单位(m3/h) 固定为 3 范围 0~7 范围 0~7

Modbus通讯协议详解

Modbus通讯协议详解

Modbus通讯协议详解Modbus通讯协议是一种用于工业自动化领域的通信协议,广泛应用于监控、控制和数据采集等领域。

本文将详细介绍Modbus通讯协议的基本原理、通信方式、数据结构和应用场景。

一、Modbus通讯协议的基本原理Modbus通讯协议是基于主从结构的通信协议,其中主机负责发送请求并接收响应,从机负责接收请求并发送响应。

通信使用串行通信或以太网通信方式,支持不同的物理层接口。

Modbus通讯协议采用简单、轻量级的数据传输格式,以字节为基本单位进行数据传输。

通信过程中,主机通过发送请求帧来获取从机的数据或控制从机的操作。

从机接收到请求后,根据请求的功能码进行相应的操作,并将结果通过响应帧返回给主机。

二、Modbus通讯协议的通信方式Modbus通讯协议支持两种主要的通信方式:串行通信和以太网通信。

1. 串行通信串行通信是Modbus通讯协议最早采用的通信方式,适用于较短距离的通信。

常用的串行通信接口有RS-232、RS-485等。

在串行通信中,数据通过串行线路以二进制形式传输。

2. 以太网通信以太网通信是现代工业自动化领域中常用的通信方式,适用于长距离通信和大规模系统。

以太网通信使用TCP/IP协议栈,数据通过以太网以数据包的形式传输。

三、Modbus通讯协议的数据结构Modbus通讯协议的数据结构包括功能码、数据地址、数据长度和数据内容。

1. 功能码功能码用于定义请求或响应的类型,常用的功能码有读取线圈状态、读取输入状态、读取保持寄存器、读取输入寄存器、写单个线圈、写单个寄存器等。

不同的功能码对应不同的操作。

2. 数据地址数据地址用于指定要读取或写入的数据的位置。

对于线圈和输入状态,数据地址从0开始计数;对于保持寄存器和输入寄存器,数据地址从1开始计数。

3. 数据长度数据长度用于指定要读取或写入的数据的长度。

对于线圈和输入状态,数据长度表示连续的位数;对于保持寄存器和输入寄存器,数据长度表示连续的字节个数。

超声波明渠流量计主要技术指标

超声波明渠流量计主要技术指标

超声波明渠流量计为非接触式仪表,其利用声波反射原理来检测量水堰槽内的液位,通过换算来获取流经堰槽的水流量。

仪表由超声波探头及主机构成,二者均为全塑料密封结构。

超声波明确流量计主要技术指标有哪些呢?下面给大家做简单的介绍:
超声波明渠流量计的主要技术指标参数有以下几点:测量范围,累计流量,液位测量精度,分辨率,流量测量精度,显示,模拟输出,继电器输出,供电,环境温度,通信,防护等级,探头电缆,探头安装。

以下表格可以充分说明超声波明确流量计主要技术指标参数。

主要技术指标
备注:超声波明渠流量计探头还可以根据客户需求定制:耐高压、耐高温、小口径、小盲区等特殊规格。

WL-1A1超声波明渠流量计Modbus通讯协议

WL-1A1超声波明渠流量计Modbus通讯协议

WL-1A1超声波明渠流量计Modbus通讯协议一、硬件连接1. 使用两线制RS485接线端子在面板背面,共3个。

分别标有“A”、“B”、“GND”印字。

“A”:RS485收发端子;“B”:RS485收发端子;“GND”:信号和电源的公共端(接仪表外壳)。

2. 使用RS232DB9针接插头在仪表壳下面,共九针。

其中“2”、“3”、和“5”用于Modbus。

“2”针:RXD本仪表的接收;“3”针:TXD本仪表的发送;“5”针:信号和电源的公共端(接仪表外壳)。

二、协议配置1.模式:RTU2.仪表被寻址:可配置成0~255 ,其中只有1~247 是合法的Modbus 地址3.波特率:可选,1200、2400、4800、9600、19200、14400、28800、43200、576004.字节编码格式:可选,应选11位偶或11位奇,(1起,8数,1偶或奇,1停)三、WL-1A1内寄存器说明(数据存储位置)寄存器编号:1~9;每寄存器含二个字节,对应16个比特位,高字节在前。

用03、04功能码读取。

①瞬时流量、液位、I1、I2、I3、I4寄存器内的值是以“量程”作分母计算的。

瞬时流量、液位在仪表内有对应的“量程”参数,必须设置;I1、I2、I3、I4的量程由(20mA对应值-4mA对应值)求出,因此4mA对应值和20mA对应值的参数必须设置。

例如:流量量程被设为100m3/h;瞬时流量=30m3/h。

寄存器1内的数值是:(30m3/h)/( 100m3/h)*32767 = 9830 = 0x2666 其中:32767 = 0x7fff②累计流量是仪表显示器上的累计表底数。

求一段时间内的累计流量应该用后一次读数减去前一次读数求出。

例如:后一次读数为0x272a(10026),前一次读数为0x24a(586);其间累计流量是10026-586=9440 m3 (0x24e0)。

求一段时间内的累计流量时要注意模运算问题,由于表底数最大8位十进制,累计超出8位时将自动回零。

SB9800-Ⅲ超声波明渠流量计说明书

SB9800-Ⅲ超声波明渠流量计说明书

SB9800-Ⅲ型超声波明渠流量计使用保养说明书感谢您购置本公司的系列产品及系统!本公司出品系列仪器的有限保证声明如下:保证期限:自购置之日起一年。

本公司向您保证从购置之日起在上述指定期限内,本公司的产品硬件、软件无质量缺陷。

如果在保证期内本公司收到有关此类缺陷的通知,并经查实,本公司将负责修理或更换有缺陷的产品。

本公司对以下原因导致的缺陷不予保修:A:使用维护不当;B:非本公司提供的软件;C:未经许可的改装和误用;D:未在本公司规定的产品工作环境中使用。

本公司所有产品提供终身维修效劳。

公司本着持久开展战略,产品的升级及相关操作手册的更新恕不另行通知,见谅!SB9800-Ⅲ型智能明渠流量计一、概述SB9800-Ⅲ型智能明渠流量计是根据特定形状的流道,保证一定液位高度得出流量。

其传感器安装在污水的上方,通过单片机处理,测量出液位高度ha,再根据流量计算法式Q=Cha n〔C、n为设定参数〕即可得到液体流量。

选用标准巴歇尔槽或无喉道槽作为特定流道,测量精度高,安装便捷,是石油、化工、化纤、轻纺、制药、造纸、电镀等工矿企业的污水排放计量及城市给水厂和污水厂的排放监控以及地质、水文调查等领域必备仪器之一。

二、SB9800-Ⅲ型智能明渠流量计特点1、集超声波技术、计算机技术和水力学技术于一体的独具创新的设计。

2、超声波非接触式测量技术比接触式测量仪表更能适应多种恶劣环境之要求。

3、具备远程通信功能,全面兼容?国家环境监理信息系统?及各地方远程监理系统。

4、假设配备本公司提供的不连续电源,在市电停电的情况下,仪器照常工作时间在72小时以上〔选配〕。

三、主要技术参数1、量程:0.5m3/h ~2800 m3/h2、精度:显示表:0.5级探头:±2%3、显示:双窗口显示,4位和8位LED〔瞬间流量、累积流量〕4、显示内容:日期、时间、瞬时流量、累积流量、液高、流速、七次电源连续时间5、环境温度:传感器:-30℃~60℃显示器:-40℃~65℃6、供电电源:AC220V±10%,50Hz±4%7、通讯方式:RS232、RS485、Modbus〔选配〕8、输出信号:4~20mA9、防护等级:IP65、IP6710、传输距离:200米11、仪器尺寸:显示器〔横式〕80×160×70mm12、开孔尺寸:76×153mmYW-3型超声波液位传感器一、用途及原理YW-3型超声波液位传感器〔探头〕是原超声波明渠流量计上的一个部件。

超声波明渠流量计MODBUS通讯协议

超声波明渠流量计MODBUS通讯协议

超声波明渠流量计MODBUS通讯协议V1.4版MODBUS—RTU方式通讯协议1、硬件采用RS—485,主从式半双工通讯,主机呼叫从机地址,从机应答方式通讯。

2、数据帧10位,1个起始位,8个数据位,1个停止位,无校验。

波特率:1200 2400 4800 9600(默认为9600)3、功能码03H:读寄存器值第1字节ADR:从机地址码(=001~254)第2字节03H:读寄存器值功能码第3、4字节:要读的寄存器开始地址第5、6字节:要读的寄存器数量第7、8字节:从字节1到6的CRC16校验第1字节ADR:从机地址码(=001~254)第2字节03H:返回读功能码第3字节:从4到M(包括4及M)的字节总数第4到M字节:寄存器数据第M+1、M+2字节:从字节1到M的CRC16校验当从机接收错误时,从机回送:第1字节ADR:从机地址码(=001~254)第1字节83H:读寄存器值出错第3字节信息码:见信息码表第4、5字节:从字节1到3的CRC16校验4、功能码06H :写单个寄存器值第1字节 ADR :从机地址码(=001~254) 第1字节 86H : 写寄存器值出错功能码 第3字节 信息码:见信息码表第4、5字节:从字节1到3的CRC16校验5、功能码10H :连续写多个寄存器值第1字节 ADR :从机地址码(=001~254) 第1字节 90H : 写寄存器值出错功能码 第3字节 信息码:见信息码表第4、5字节:从字节1到3的CRC16校验6、寄存器定义表:(注:寄存器地址编码为16进制)备注:E为阶码M 为尾数的小数点部分②测量模式:0 — 测量距离; 1 — 测量物位安全物位:=0,保持; =55,最小值;=AA ,最大值;=A5,设定值 报警1、2、3、4模式:0 — 关闭;1— 地位报警; 2 — 高位报警 单位选择:= 0,mm ;=1,cm ;=2,m算法选择:0—特殊环境一;1—特殊环境二;2—特殊环境三;3—特殊环境四;4—特殊环境五;5—特殊环境六;6—特殊环境七探头类型:0—选择1;1—选择2;2—选择3;3—选择4;4—选择5;5—选择6;6—选择7;7—选择8;8—选择9;响应速度:0—慢速;1—中速;2—快速; 水量清零: 0—否;1—是;流量单位:=0,t/h(吨/小时); =1,l/s(升/秒); =2,t/s(吨/秒); 界面切换:0—否;1—是;电流输出:=0,流量输出;=1液位输出直角三角堰:=0 ,不选用;=1,选用直角三角堰矩形堰:=0 不选用;=1, 0.25米;=2,0.50米;=3,0.75米;=4,1.00米;=5,自定义 梯形堰:=0不选用,=1选用 巴歇尔槽:=0不选用,=1选用 出厂复位: 0—否;1—是; 系统复位: 0—否;1—是;波特率: 0—2400;1—4800;2—9600;3—19200 工作方式:0—自动报告模式;1—查询模式 ③寄存器分区域执行读写操作 第一区域 0010 — 001D 只读 第二区域 0022 — 0033 读写 第三区域 0034 — 004B 读写同一区域内,可单次读(或写)某一参数,也可以批读(或写)本区域内所有参数,不允许跨区域进行读写操作。

超声波流量计算机DF868 MODBUS协议详细说明

超声波流量计算机DF868 MODBUS协议详细说明

1.Clear Totalizers:Write 1 to Reg 1 to clear Channel 1 totalizers.Write 1 to Reg 2 to clear Channel 2 totalizers.2.Values in these registers are floating point numbers and require no scaling. The number of decimal digits isset in meter programming.3.Require scaling by value in register 13.4.Require scaling by value in register 20.5.A VG Error Code:0=Both Ch1 and Ch2 are in error.1=Ch1 only is in error2=Ch2 only is in error3=Both channels are error free6.MODBUS baud rate:5 = 2400,6 = 4800,7 = 96007.MODBUS parity:0 = none, 1 = odd, 2 = even8.MODBUS stop bits:1 = 1 stop bit,2 = 2 stop bits9.Error Code:Highest single number, or combination of error numbers, listed without an “E”. Error codes should be explained in the user’s manual or guide.If the unit is reading over range, an error condition will occur and output (for a 0-20mA range)or (for a 4-20mA range).10.Descriptions:For the , register numbers 26, 27 and 59, 60 have the description .For the , register numbers 26, 27 and 59, 60 have the description .11Clear Totalizers 2 (16 bit signed int)2, 3**Velocity2 4 (32 bit Long Integer)4, 5*V olumetric-- 4 (IEEE 32 bit Float)6, 7**+Totals Register 10 4 (32 bit Long Integer)8, 9**–Totals Register 10 4 (32 bit Long Integer)10#T Digits0 2 (16 bit signed int) 11, 12**Totalizer Time2 4 (32 bit Long Integer) 132Error Value0 2 (16 bit signed int) 14, 15**SSUP1 4 (32 bit Long Integer) 16, 17**SSDN1 4 (32 bit Long Integer)18, 19**SNDSP0 4 (32 bit Long Integer) 56, 57*Power-- 4 (IEEE 32 bit Float)58, 59**+Energy Register 62 4 (32 bit Long Integer) 60, 61**–Energy Register 62 4 (32 bit Long Integer) 62# Energy Digits0 2 (16 bit signed int) 63, 64**TempS2 4 (32 bit Long Integer) 65, 66**TempR2 4 (32 bit Long Integer) 67, 68**TS-TR2 4 (32 bit Long Integer) 69, 70**DELTH2 4 (32 bit Long Integer) 86, 87*5Slot 1 Input A 4 (IEEE 32 bit Float)88, 89*5Slot 1 Input B 4 (IEEE 32 bit Float)90, 91*Slot 2 Input A 4 (IEEE 32 bit Float)92, 93*Slot 2 Input B 4 (IEEE 32 bit Float)94, 95*Slot 3 Input A 4 (IEEE 32 bit Float)96, 97*Slot 3 Input B 4 (IEEE 32 bit Float)98, 99*Slot 4 Input A 4 (IEEE 32 bit Float) 100, 101*Slot 4 Input B 4 (IEEE 32 bit Float) 102, 103*Slot 5 Input A 4 (IEEE 32 bit Float) 104, 105*Slot 5 Input B 4 (IEEE 32 bit Float) 106, 107*Slot 6 Input A 4 (IEEE 32 bit Float) 108, 109*Slot 6 Input B 4 (IEEE 32 bit Float) 5086MODBUS baud rate0 2 (16 bit signed int)5097MODBUS parity0 2 (16 bit signed int)5108MODBUS stop bits0 2 (16 bit signed int)511MODBUS meter address0 2 (16 bit signed int)512RESERVED----*The complete floating point value is constructed by combining readings from the first register with a second register. An eight Hex digits number will represent the IEEE-754 hexadecimal floating point value. 32-bit Hexadecimal Representation To Decimal Floating-Point conversion can be performed if needed.Example: Reg 4 reading is 44d7, Reg 5 reading is 4000, V olumetric is 44d74000, which corresponds to 1722.**The complete Long integer value is constructed by combining readings from the first register with the second register. Eight Hex digits will represent the Long integer value.Example: Reg 2 is 0019, Reg 3 is ED30, Hexadecimal Velocity is 0019ED30, which corresponds to 1699120 decimal. Taking into account that Velocity has 2 decimal places (from the map), it corresponds to a value of 16991.20.11Clear Totalizers 2 (16 bit signed int) 2, 3**CH 1 Velocity2 4 (32 bit Long Integer) 4, 5*CH 1 V olumetric-- 4 (IEEE 32 bit Float) 6, 7**CH 1 +Totals Register 10 4 (32 bit Long Integer) 8, 9**CH 1 -Totals Register 10 4 (32 bit Long Integer) 10CH 1 #T Digits0 2 (16 bit signed int) 11, 12**CH 1 Totalizer Time2 4 (32 bit Long Integer) 132CH 1 Error Value0 2 (16 bit signed int) 14, 15**CH 1 SSUP1 4 (32 bit Long Integer) 16, 17**CH 1 SSDN1 4 (32 bit Long Integer) 18, 19**CH 1 SNDSP0 4 (32 bit Long Integer) 20, 21**CH 2 Velocity2 4 (32 bit Long Integer) 22, 23*CH 2 V olumetric-- 4 (IEEE 32 bit Float) 24, 25**CH 2 + Totals Register 28 4 (32 bit Long Integer) 26, 27**CH 2 - Totals Register 28 4 (32 bit Long Integer) 28CH 2 # T Digits 0 2 (16 bit signed int) 29, 30**CH 2 Totalizer Time2 4 (32 bit Long Integer) 312CH 2 Error Value0 2 (16 bit signed int) 32, 33**CH 2 SSUP1 4 (32 bit Long Integer) 34, 35**CH 2 SSDN1 4 (32 bit Long Integer) 36, 37**CH 2 SNDSP0 4 (32 bit Long Integer) 38, 39**3A VG Velocity2 4 (32 bit Long Integer) 40, 41*3A VG V olumetric-- 4 (IEEE 32 bit Float) 42, 43**3A VG + Totals Register 46 4 (32 bit Long Integer) 44, 45**3A VG - Totals Register 46 4 (32 bit Long Integer) 46AVG #T Digits0 2 (16 bit signed int) 47, 48**3A VG Totalizer Time2 4 (32 bit Long Integer) 494A VG Error Value0 2 (16 bit signed int) 50, 51**3A VG SSUP1 4 (32 bit Long Integer) 52, 53**3A VG SSDN1 4 (32 bit Long Integer) 54, 55**3A VG SNDSP0 4 (32 bit Long Integer) 56, 57*CH 1 Power-- 4 (IEEE 32 bit Float) 58, 59**CH 1 +Energy Register 62 4 (32 bit Long Integer) 60, 61**CH 1 -Energy Register 62 4 (32 bit Long Integer) 62CH 1 # Energy Digits0 2 (16 bit signed int) 63, 64**CH 1 TempS2 4 (32 bit Long Integer) 65, 66**CH 1 TempR2 4 (32 bit Long Integer) 67, 68**CH 1 TS-TR2 4 (32 bit Long Integer) 69, 70**CH 1 DELTH2 4 (32 bit Long Integer)71, 72*CH 2 Power-- 4 (IEEE 32 bit Float) 73, 74**CH 2 +Energy Register 77 4 (32 bit Long Integer) 75, 76**CH 2 -Energy Register 77 4 (32 bit Long Integer) 77CH 2 # Energy Digits0 2 (16 bit signed int) 78, 79**CH 2 TempS2 4 (32 bit Long Integer) 80, 81**CH 2 TempR2 4 (32 bit Long Integer) 82, 83**CH 2 TS-TR2 4 (32 bit Long Integer) 84, 85**CH 2 DELTH2 4 (32 bit Long Integer) 86, 87*5Slot 1 Input A 4 (IEEE 32 bit Float)88, 89*5Slot 1 Input B 4 (IEEE 32 bit Float)90, 91*Slot 2 Input A 4 (IEEE 32 bit Float)92, 93*Slot 2 Input B 4 (IEEE 32 bit Float)94, 95*Slot 3 Input A 4 (IEEE 32 bit Float)96, 97*Slot 3 Input B 4 (IEEE 32 bit Float)98, 99*Slot 4 Input A 4 (IEEE 32 bit Float) 100, 101*Slot 4 Input B 4 (IEEE 32 bit Float) 102, 103*Slot 5 Input A 4 (IEEE 32 bit Float) 104, 105*Slot 5 Input B 4 (IEEE 32 bit Float) 106, 107*Slot 6 Input A 4 (IEEE 32 bit Float) 108, 109*Slot 6 Input B 4 (IEEE 32 bit Float) 5086MODBUS baud rate0 2 (16 bit signed int)5097MODBUS parity0 2 (16 bit signed int)5108MODBUS stop bits0 2 (16 bit signed int)511MODBUS meter addr0 2 (16 bit signed int)512RESERVED----*The complete floating point value is constructed by combining readings from the first register with a second register. An eight Hex digits number will represent the IEEE-754 hexadecimal floating point value. 32-bit Hexadecimal Representation To Decimal Floating-Point conversion can be performed if needed.Example: Reg 4 reading is 44d7, Reg 5 reading is 4000, V olumetric is 44d74000, which corresponds to 1722.**The complete Long integer value is constructed by combining readings from the first register with the second register. Eight Hex digits will represent the Long integer value.Example: Reg 2 is 0019, Reg 3 is ED30, Hexadecimal Velocity is 0019ED30, which is converted to 1699120 decimal. Taking into account that Velocity has 2 decimal places (from the map), it corresponds to a value of 16991.20.。

明渠通讯协议

明渠通讯协议

五:数字通讯协议格式仪表使用标准的Modbus RTU协议格式进行通讯,波特率1200~9600可选,数据位8,奇偶校验无。

MODBUS RTU 方式下,每个Modbus帧都包括地址域,功能域,数据域和校验域。

,每两个字符之间发送或者接收的时间间隔不能超过1.5倍字符传输时间。

如果两个字符时间间隔超过了3.5倍的字符传输时间,协议就认为一帧数据已经接收,新的一帧数据传输开始。

开始地址码功能码数据CRC校验停止3.5T 1字节1字节N*1字节2字节 3.5TModbus协议帧地址码:仪表号,取值1~255。

功能码:需要实现的功能代码,如读取保持寄存器功能码03。

数据:发送的数据内容,如要读取寄存器的地址个数等。

校验:CRC16 校验码,低位在前。

本仪表目前暂只提供查询读取保持寄存器功能码03的支持。

仪表返回变量为32位单精度浮点型,占4个字节,采用IEEE标准方式表示。

Modbus 标准中每个保持寄存器为两个字节,所以每个浮点型变量占两个保持寄存器,低位地址存放高16位,高位地址存放低16位。

例如表中空气距离变量存放寄存器起始地址为0x0002,设空气距离值为100.54(十进制),对应的十六进制表示为0x42C9147B,则地址为0x0002寄存器存放0x42C9 ,地址为0x0003寄存器存放0x147B。

通讯命令:功能码03:读取保持寄存器发送:地址码功能码寄存器地址高字节寄存器地址低字节寄存器个数高字节寄存器个数低字节CRC校验低字节CRC校验高字节响应:地址码功能码返回数据字节数数据1高字节数据1低字节……数据N高字节数据N低字节CRC校验低字节CRC校验高字节说明:地址码:仪表号,可由用户自行设置,范围1~255寄存器地址:变量起始地址,参照数据说明寄存器个数:要读取寄存器的个数,数值等于要读取变量字节数/2;返回数据字节数:读取到的变量字节数例如读取空气距离,参照上表,空气距离变量为单精度浮点型,4个字节,占保持寄存器起始地址为0x0002,设空气高度值为100.54,仪表号为1,则读取过程如下:发送:01 03 00 02 00 02 65 CB 响应:01 03 04 42 C9 14 78 31 57同时读取多个变量时,只需发送第一个变量的起始地址以及需要读取的寄存器个数(变量字节数/2),仪表会将多个变量同时返回。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

超声波明渠流量计MODBUS通讯协议
MODBUS—RTU方式通讯协议
1、硬件采用RS—485,主从式半双工通讯,主机呼叫从机地址,从机应答方式通讯。

2、数据帧10位,1个起始位,8个数据位,1个停止位,无校验。

波特率:1200 2400 4800 9600(默认为9600)
3、功能码03H:读寄存器值
主机发送:
第1字节ADR:从机地址码(=001~254)
第2字节03H:读寄存器值功能码
第3、4字节:要读的寄存器开始地址
第5、6字节:要读的寄存器数量
第7、8字节:从字节1到6的CRC16校验
当从机接收正确时,从机回送:
第1字节ADR:从机地址码(=001~254)
第2字节03H:返回读功能码
第3字节:从4到M(包括4及M)的字节总数
第4到M字节:寄存器数据
第M+1、M+2字节:从字节1到M的CRC16校验当从机接收错误时,从机回送:
第1字节ADR:从机地址码(=001~254)
第1字节83H:读寄存器值出错
第3字节信息码:见信息码表
第4、5字节:从字节1到3的CRC16校验
4、功能码06H:写单个寄存器值
主机发送:
当从机接收正确时,从机回送:
当从机接收错误时,从机回送:
第1字节ADR:从机地址码(=001~254)
第1字节86H:写寄存器值出错功能码
第3字节信息码:见信息码表
第4、5字节:从字节1到3的CRC16校验
5、功能码10H:连续写多个寄存器值
主机发送:
当从机接收正确时,从机回送:
当从机接收错误时,从机回送
第1字节ADR:从机地址码(=001~254)
第1字节90H:写寄存器值出错功能码
第3字节信息码:见信息码表
第4、5字节:从字节1到3的CRC16校验6、寄存器定义表:(注:寄存器地址编码为16进制)
备注:
①4字节浮点数:符合IEEE—754标准的单精度浮点数
S符号位,“1”表示负,“0”表示正。

E为阶码
M为尾数的小数点部分
例如:浮点数124.75 = 42F94000H,在内存中的存放格式为:
8字节双精度(double 型):符合IEEE —754标准
例如:浮点数 38414.4 =40E2C1CCCCCCCCCC H ,在内存中的存放格式为:

测量模式:0 — 测量距离; 1 — 测量物位
安全物位:=0,保持; =55,最小值;=AA ,最大值;=A5,设定值 报警1、2、3、4模式:0 — 关闭;1— 地位报警; 2 — 高位报警 单位选择:= 0,mm ;=1,cm ;=2,m
算法选择:0—特殊环境一;1—特殊环境二;2—特殊环境三;3—特殊环境四;4—特殊环境五;
5—特殊环境六;6—特殊环境七
探头类型:0—选择1;1—选择2;2—选择3;3—选择4;4—选择5;5—选择6;6—选择7;
7—选择8;8—选择9;
响应速度:0—慢速;1—中速;2—快速; 水量清零: 0—否;1—是;
流量单位:=0,t/h(吨/小时); =1,l/s(升/秒); =2,t/s(吨/秒);
界面切换:0—否;1—是;
电流输出:=0,流量输出;=1液位输出
直角三角堰:=0 ,不选用;=1,选用直角三角堰
矩形堰:=0 不选用;=1, 0.25米;=2,0.50米;=3,0.75米;=4,1.00米;=5,自定义 梯形堰:=0不选用,=1选用 巴歇尔槽:=0不选用,=1选用 出厂复位: 0—否;1—是; 系统复位: 0—否;1—是; ③
寄存器分区域执行读写操作 第一区域 0010 — 001D 只读 第二区域 0022 — 0033 读写 第三区域 0034 — 004B 读写
同一区域内,可单次读(或写)某一参数,也可以批读(或写)本区域内所有参数,不允许跨区域进行读写操作。

④ 所有保留寄存器目前无定义,保留将来升级兼容。

7、信息码表。
