离心泵填空题

2在离心泵的运转过程中,是将原动机的能量传递给液体的部件,而则是将动能转变为静压能的部件。

3.离心泵的流量调节阀应安装在离心泵的位置上,而正位移泵调节阀只能安装在位置上。

4、用离心泵将一个低位敞口水池中的水送至敞口高位水槽中,如果改为输送密度为1100kg/m3但其他物性与水相同的溶液,则流量,扬程,功率。(增大,不变,减小,不能确定)

3、用一台离心泵输送某液体,当液体温度升高,其它条件不变,则离心泵所需的扬程,允许安装高度。

2、产品样本上离心泵的性能曲线是在一定的下,输送时的性能曲线。

3、用离心泵在两敞口容器间输液, 在同一管路中,若用离心泵输送ρ=1200kg.m-3 的某液体(该溶液的其它性质与水相同),与输送水相比,离心泵的流量,扬程,泵出口压力,轴功率。(变大,变小,不变,不确定)

3、在离心泵性能测定实验中,当水的流量由小变大时,泵入口处的压强。

3、泵的扬程的单位是,其物理意义是。

3、离心泵的泵壳制成蜗牛状,其作用是。

3、当地大气压为745mmHg,侧得一容器内的绝对压强为350mmHg,则真空度为_____________mmHg;侧得另一容器内的表压强为1360mmHg,则其绝对压强为___________mmHg。

5 离心泵的工作点是______________曲线与______________曲线的交点。

离心泵选择题

1、离心泵开动之前必须充满被输送的流体是为了防止发生()。

A 气缚现象

B 汽化现象

C 气浮现象

D 汽蚀现象

2、离心泵铭牌上标明的扬程是指( )

A. 功率最大时的扬程

B. 最大流量时的扬程

C. 泵的最大扬程

D. 效率最高时的扬程

3、离心泵停泵的合理步骤是;先开旁通阀,然后()。

A.停止原动机,关闭排出阀,关闭吸入阀

B.关闭吸入阀,停止原动机,关闭排出阀

C.关闭原动机,关闭吸入阀,关闭排出阀

D.关闭排出阀,停止原动机,关闭吸入阀

4、离心泵的压头是指()。

A.流体的升举高度;B.液体动能的增加;

C.液体静压能的增加;D.单位液体获得的机械能。

5、离心泵的扬程,是指单位重量流体经过泵后,以下能量的增加值( )

A. 包括内能在内的总能量

B. 机械能

C. 压能

D. 位能(即实际的升扬高度)

6、泵的总效率是指()。

A.理论流量与实际流量之比B.理论扬程与实际扬程之比

C.有效功率与轴功率之比D.传给液体的功率与输入功率之比

7、泵的容积效率是指()。

A.实际流量与理论流量之比B.实际扬程与理论扬程之比

C.有效功率与轴功率之比D.传给液体的功率与输入功率之比

8、离心泵的密封环()。

A.可只设动环B.可只设定环

C.必须同时设动环、定环D.A、B可以

9、离心泵输油时油温度下降不会导致()。

A.流量减小B.效率降低C.吸入压力降低D.功率明显增大

10、下列泵中不适合输送高粘度液体的泵的是()。

A.离心泵B.旋涡泵C.螺杆泵D.往复泵

11、泵的允许吸上真空高度为[Hs],则允许的几何吸高()。

A.大于[Hs] B.等于[Hs]-吸入阻力水头

C.等于[Hs]D.等于[Hs]-(吸入管阻力水头十吸入速度头)

12、叶轮式泵的汽蚀余量是指泵入口处()压力头之差。

A.液体压力头与泵内压力最低处B.液体压力头与液体气化时

C.总水头与泵内压力最低处D.总水头与液体气化时

13、一台试验用离心泵,开动不久,泵入口处的真空度逐渐降低为零,泵出口处的压力表也

逐渐降低为零,此时离心泵完全打不出水。发生故障的原因是( )

A. 忘了灌水

B. 吸入管路堵塞

C. 压出管路堵塞

D. 吸入管路漏气

14、离心泵的安装高度超过允许安装高度时,将可能发生( )现象。

A. 气膊

B. 汽蚀

C. 滞后

D. 过载

15、离心泵的特性曲线上未标出( )与流量的关系。

A .扬程

B .有效功率

C .必需起汽蚀余量

D .效率

16、离心泵的工况调节就其运行经济性来比较,哪种方法最好?( )

A .变速调节法

B .叶轮切割法

C .节流调节法

D .回流调节法

17、二台型号相同的离心泵单独工作的流量为Q ,压头为H ,它们并联工作时的实际流量、压头为 Q 并、H 并, 则( )。

##2A Q Q H H ?

== ##22B Q Q H H H ?=>> ?>>>>##C 2Q Q Q 2H H H ##2D Q Q Q H H ?>>=

18、如下图所示,从操作角度看,以下离心泵哪种安装方式合适( )。

19、用某一离心泵将一贮罐里的料液送至某高位槽 ,现由于某种原因,贮罐中料液液面升高,若其它管路特性不变,则此时流量将( )。

A 增大

B 减少

C 不变

D 不确定

20、离心泵调节流量方法中经济性最差的是( )调节。

A 节流

B 回流

C 变速

D 视具体情况而定

21、会使离心泵流量增大的是( )。

A 排出容器液面升高

B 排出压力增大

C 输油温度适当升高

D 输水温度升高

22、离心泵输油时油温下降不会导致( )。

A 流量减小

B 效率降低

C 吸入压力降低

D 功率明显增大

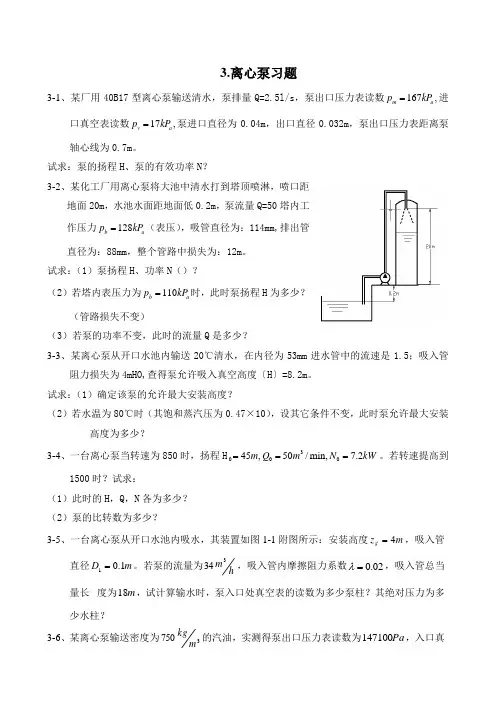

1.一台离心泵在转速为1450r/min时,送液能力为22m3/h,扬程为25m H2O。现转速调至1300r/min,试求此时的流量和压头。(19.7m3/h ;20m)

4.某离心泵用20℃清水进行性能试验,测得其体积流量为560m3/h ,出口压力读数为0.3MPa

(表压),吸入口真空表读数为0.03 MPa,两表间垂直距离为400mm ,吸入管和压出管内径分别为340mm 和300mm , 试求对应此流量的泵的扬程。(H =34m )

5.欲用一台离心泵将储槽液面压力为157KPa ,温度为40℃,饱和蒸汽压为8.12kPa ,密度为1100kg/m3 的料液送至某一设备,已知其允许吸上真空高度为5.5m ,吸入管路中的动压头和能量损失为1.4m ,试求其安装高度。(已知其流量和扬程均能满足要求)(Hg =8.22m )

6.用一台离心泵在海拔100m 处输送20℃清水,若吸入管中的动压头可以忽略,全部能量损失为7m ,泵安装在水源水面上3.5m 处,试问此泵能否正常工作。(不能)

3、用离心泵把水从水池送至高位槽,水池和高位槽都是敞口的,两液面高度差恒为13m,

管路系统的压头损失为Hf=3×105Q2;在指定的转速下,泵的特性方程为H=28-2.5×105Q2;(Q的单位为m3/s,H、Hf的单位为m)。则(1)泵的流量为m3/h。

如果用两台相同的离心泵并联操作,则水的总流量为m3/h。

有一循环管路如图所示,管路内安装一台离心泵,安装高度Hg = 3 m,在高效范围内,此

离心泵的特性曲线可近似表示为

2

5

10

433

.1

1.

23

v

e

q

H?

-

=

(式中qv以m3/s表示),管

路总长为130 m,其中吸入管长为18 m(均为包括局部阻力的当量长度),管内径d = 50 mm,摩擦系数λ= 0.03。试求:

(1)管路内的循环水量;

(2)泵的进、出口压强。

4)在离心泵性能测定试验中,以20℃清水为工质,

对某泵测得下列一套数据:泵出口处压强为

1.2at(表压),泵汲入口处真空度为220mmHg,

以孔板流量计及U形压差计测流量,孔板的孔径为35mm,采用汞为指示液,压差计读数,孔流系数,测得轴功率为1.92kW,已知泵的进、出口

截面间的垂直高度差为0.2m。求泵的效率η。

5)IS65-40-200型离心泵在时的“扬程~流量”数据如下:

V m3/h 7.5 12.5 15

He m 13.2 12.5 11.8

端的垂直高度差为4.0m,管长80m(包括局部阻力的当量管长),输水管内径40mm,摩擦系数。试用作图法求工作点流量。

6)IS65-40-200型离心泵在时的“扬程~流量”曲线可近似用如下数学式表达:

,式中He为扬程,m,V为流量,m3/h。试按第5题的条件用计算法算出工作点的流量。

7)某离心泵在时的“扬程~流量”关系可用表示,式中He为扬程,m,V为流量,m3/h。现欲用此型泵输水。已知低位槽水面和输水管终端出水口皆通大气,二者垂直高度差为8.0m,管长50m(包括局部阻力的当量管长),管内径为40mm,摩擦系数。要求水流量15 m3/h。试问:若采用单泵、二泵并连和二泵串联,何种方案能满足要求?略去出口动能。

8)有两台相同的离心泵,单泵性能为,m,式中V的单位是m3/s。

当两泵并联操作,可将6.5 l/s的水从低位槽输至高位槽。两槽皆敞口,两槽水面垂直位差13m。输水管终端淹没于高位水槽水中。问:若二泵改为串联操作,水的流量为多少?

9)承第5题,若泵的转速下降8%,试用作图法画出新的特性曲线,并设管路特性曲线不变,求出转速下降时的工作点流量。

10)用离心泵输送水,已知所用泵的特性曲线方程为:。当阀全开时的管路特性曲线方程:(两式中He、He’—m,V—m3/h)。问:①要求流量12m3/h,此泵能否使用?②若靠关小阀的方法满足上述流量要求,求出因关小阀而消耗的轴功率。已知该流量时泵的效率为0.65。

11)用离心泵输水。在时的特性为,阀全开时管路特性为(两式中He、He’—m,V—m3/h)。试求:①泵的最大输水量;

②要求输水量为最大输水量的85%,且采用调速方法,泵的转速为多少?

12)用泵将水从低位槽打进高位槽。两槽皆敞口,液位差55m。管内径158mm。当阀全开时,管长与各局部阻力当量长度之和为1000m。摩擦系数0.031。泵的性能可用

表示(He—m,V—m3/h)。试问:①要求流量为110 m3/h,选用此泵是否合适?②若采用上述泵,转速不变,但以切割叶轮方法满足110 m3/h流量要求,以D、D’分别表示叶轮切割前后的外径,问D’/D为多少?

13)某离心泵输水流程如附图所示。泵的特性曲线为(He—m,V —m3/h)。图示的p为1kgf/cm2(表)。流量为12L/s时管内水流已进入阻力平方区。

若用此泵改输的碱液,阀开启度、管路、液位差及p值不变,求碱液流量和离心泵的有效功率。

14)某离心泵输水,其转速为,已知在本题涉及的范围内泵的特性曲线可用方程来表示。泵出口阀全开时管路特性曲线方程为:

(两式中He、He’—m,V—m3/h)。①求泵的最大输水量。②当要求水量为最大输水量的85%时,若采用库存的另一台基本型号与上述泵相同,但叶轮经切削5%的泵,需如何调整转速才能满足此流量要求?

15)某离心泵输水流程如图示。水池敞口,高位槽内压力为0.3at(表)。该泵的特性曲线方程为(He—m,V—m3/h)。在泵出口阀全开时测得流量为30 m3/h。

现拟改输碱液,其密度为1200kg/m3,管线、高位槽压力等都不变,现因该泵出现故障,换一台与该泵转速及基本型号相同但叶轮切削5%的离心泵进行操作,问阀全开时流量为多少?

16)以IS100-80-160型离心泵在海拔1500m高原使用。当地气压为8.6mH2O。以此泵将敞口池的水输入某设备,已知水温15℃。有管路情况及泵的性能曲线可确定工作点流量为60 m3/h,查得允许汽蚀余量。已算得汲入管阻力为2.3mH2O。问:最大几何安装高度是多少?

17)在第16题所述地点以100KY100-250型单汲二级离心泵输水,水温15℃,从敞口水池将水输入某容器。可确定工作点流量为100m3/h,查得允许汲上真空高度。汲水管内径为100mm,汲水管阻力为5.4mH2O。问:最大几何安装高度是多少?

18)大气状态是10℃、750mmHg(绝压)。现空气直接从大气吸入风机,然后经内径为800mm 的风管输入某容器。已知风管长130m,所有管件的当量管长为80m,管壁粗糙度,空气输送量为2×104m3/h(按外界大气条件计)。该容器内静压强为

1.0×104Pa(表压)。库存一台9-26型No.8离心式风机,,当流量为21982

m3/h,,其出风口截面为0.392×0.256m2。问:该风机能否适用?

19)以离心式风机输送空气,由常压处通过管道水平送至另一常压处。流量6250kg/h。管长1100m(包括局部阻力),管内径0.40m,摩擦系数0.0268。外界气压1kgf/cm2,大气温度20℃。若置风机于管道出口端,试求风机的全风压。[提示:1.风管两端压力变

化时,可视为恒密度气体,其值按平均压力计算。2.为简化计算,进风端管内气体压力视为外界气压。3.管道两端压差<104Pa]

20)以离心泵、往复泵各一台并联操作输水。两泵“合成的”性能曲线方程为:

,V指总流量。阀全开时管路特性曲线方程为:

,(两式中:He、He’—mH2O,V—L/s)。现停开往复泵,仅离心泵操作,阀全开时流量为53.8L/s。试求管路特性曲线方程中的K值。

例1 离心泵的工作点

用某一离心泵将一贮罐里的料液送至某高位槽,现由于某种原因,贮罐中料液液面升高,若其它管路特性不变,则此时流量将()。

A 增大

B 减少C不变 D 不确定

2.(14分)密度为900 kg/m3的某液体从敞口容器A经过内径为40 mm的管路进入敞口容器B,两容器内的液面高度恒定。管路中有一调节阀,阀前管长65 m,阀后管长25 m(均包括全部局部阻力的当量长度,进出口阻力忽略不计)。当阀门全关时,阀前后的压强表读数分别为80 kPa和40 kPa。现将调节阀

1.用泵将水从敞口储槽送至冷却塔内进行冷却,水池液面比泵入口处低2m,比冷却塔入口处低10 m ,冷却塔入口处要求压强为3×104Pa(表压),钢管内径100mm,吸入管路总长20m,泵后压出管路长80m(均包括所有局部阻力的当量长度)。要求流量为70 m3/h,求:(1)离心泵的扬程;(2)泵的有效功率;(3)泵入口处的压强。(ρ=1000kg/m3,μ=10-3Pa.s,λ=0.3164/Re0.25)(24分)

例 2 附图

例2 附图

解:该题实际上是分析泵的工作点的变动情况。工作点是泵特性曲线与管路特性曲线的交点,

其中任何一条特性曲线发生变化,均会引起工作点的变动,现泵及其转速不变,故泵的特性曲线不变。将管路的特性曲线方程式列出

2421212)(8v q g d d l g P P Z Z H πζλρ++-+-=

现贮槽液面升高,1Z 增加,故管路特性曲线方程式中的截距项数值减小,管路特性曲线的

二次项系数不变。由曲线1变为曲线2,则工作点由A 点变动至B 点。故管路中的流量增大,因此答案A 正确。

例2 离心泵压头的定义

离心泵的压头是指( )。 h

m ,Q 3m ,H

e

A 流体的升举高度;

B 液体动能的增加;

C 液体静压能的增加;

D 单位液体获得的机械能。

解:根据实际流体的机械能衡算式

He=(Z2-Z1)+(P2-P1)+(u22-u12)/2g+ΣHf

离心泵的压头可以表现为液体升举一定的高度(Z2-Z1),增加一定的静压能(P2-P1)/(g ρ),增

加一定的动能(u22-u12)/(2g)以及用于克服流体流动过程中产生的压头损失ΣHf 等形式,但本质上离心泵的压头是施加给单位液体(单位牛顿流体)的机械能量J(J/N=m).故答案D 正确。

例3离心泵的安装高度Hg 与所输送流体流量、温度之间的关系

分析离心泵的安装高度Hg 与所输送流体流量、温度之间的关系。

解:根据离心泵的必需汽蚀余量(NPSH)r ,计算泵的最大允许安装高度的计算公式为

[][]

5.0)()10(0+---=∑-r f v

g NPSH H g P g P H ρρ (1)

首先分析离心泵的必需汽蚀余量(NPSH)r 的定义过程。在泵内刚发生汽蚀的临界条件下,泵

入口处液体的静压能和动能之和(P1,min/g ρ+u12/2g)比液体汽化的势能(Pv/g ρ)多余的能量(uk2/2g+ΣHf(1-k))称为离心泵的临界汽蚀余量,以符号(NPSH)C 表示,即

∑-+=-+=)1(221min

,122)(K f K v c H g u g p g u g P NPSH ρρ (2) 由(2)式右端看出,流体流量增加,(NPSH )C 增加,即必须的汽蚀余量(NPSH)r 增加。

由(1)式可知,液体流量增加,泵的最大允许安装高度[]g

H 应减少。根据(NPSH)C 的定义可知,当流量一定而且流动状态已进入阻力平方区时(uk2/2g+ΣHf(1-k),均为确定值),(NPSH)C 只与泵的结构尺寸有关,故汽蚀余量是泵的特性参数,与所输送流体的蒸汽压PV 无关。由(1)式可知,若流体温度升高,则其PV 值增加,从而

[]g

H 应减小。

例4 离心泵的组合使用

现需用两台相同的离心泵将河水送入一密闭的高位槽,高位槽液面上方压强为1.5atm (表

压强),高位槽液面与河水水面之间的垂直高度为10m ,已知整个管路长度为50m (包括全部局部阻力的当量长度),管径均为50mm ,直管阻力摩擦系数λ=0.025。单泵

的特性曲线方程式为26100.150v e q H ?-=(式中He 的单位为m ;qv 的单位为m3/s )。通过计算比较该两台泵如何组合所输送的水总流量更大。

解:泵的组合形式分为串联和并联,由此单泵的特性曲线方程写出串联泵和并联泵的特性曲

线方程

26100.2100v e q H ?-=串 (1)

25105.250v e q H ?-=并 (2) 自河水水面至密闭高位槽液面列出管路特性曲线方程

g u d l l g P Z H e e 22∑++?+?=λρ 将有关数据代入

81

.92)050

.0785.0(050.050025.081.9100010013.15.110225????+???+=v e q H 整理得:

25103.315.10v e q H ?+= (3) 若采用串联,联立方程(1)(3)得

)/(102.633s m q V -?=串

若采用并联,联立方程(2)(3)得

)/(103.835s m q V -?=并

可见,对于该管路应采用串联,说明该管路属于高阻管路。为了充分发挥组合泵能够增加流

量,增加压头的作用,对于低阻管路,并联优于串联;对于高阻管路,串联优于并联。 例5 分支管路如何确定泵的有效压头和功率

用同一台离心泵由水池A 向高位槽B和C供水,高位槽B和C的水面高出水池水面A分别

为ZB =25m,Zc=20m 。当阀门处于某一开度时,向B槽和C槽的供水量恰好相等,即VB =VC =4s l /。管段长度,管径及管内摩擦阻力系数如下:

管段 管长(包括Σle ),m 管径,mm 摩擦系数λ

ED 100 75 0.025

DF 50 50 0.025

DG 50(不包栝阀门) 50 0.025

求(1)泵的压头与理论功率;

(2)支管DG中阀门的局部阻力系数。
