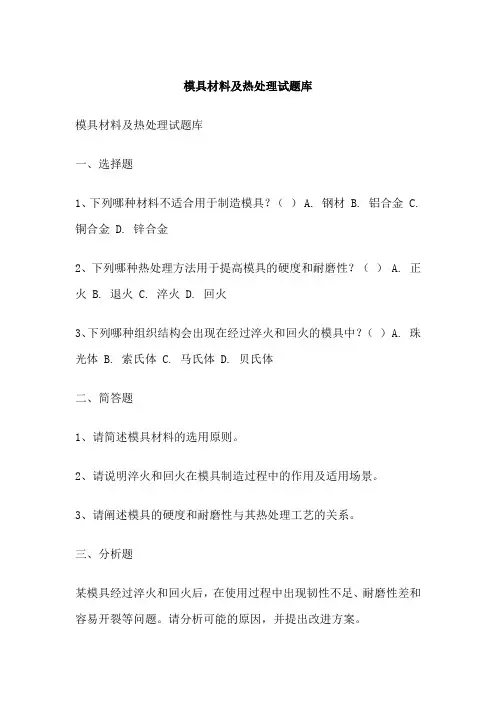

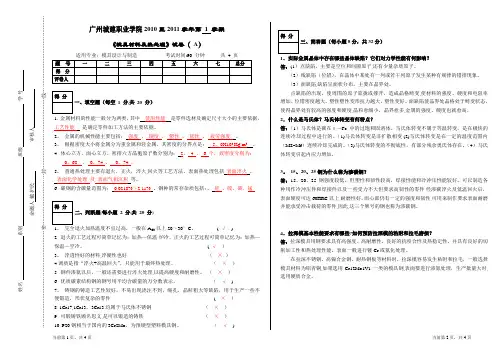

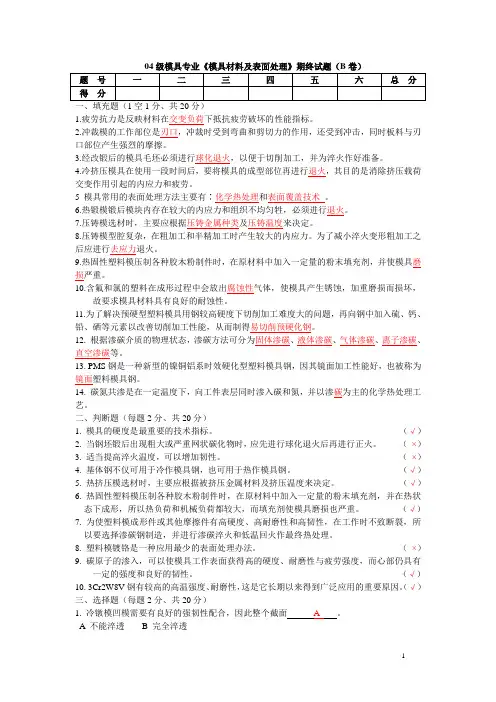

(答案)模具材料及热处理试题库

模具材料及热处理试题库一、判断1、60钢以上的优质碳素结构钢属高碳钢，经适当的热处理后具有高的强度、韧性和弹性，主要用于制作弹性零件和耐磨零件。

（×）2、40Cr钢是最常用的合金调质钢。

（√）3、60Si2Mn钢的最终热处理方法是淬火后进行高温回火。

（×）4、高合金钢的完全退火的冷却速度是每小时100～150℃。

（×）5、等温淬火与普通淬火比较，可以获得相同情况下的高硬度和更好的韧度。

（√）6、一些形状复杂、截面不大、变形要求严的工件，用分级淬火比双液淬火能更有效的减少工件的变形开裂。

（√）7、渗碳时采用低碳合金钢，主要是为提高工件的表面淬火硬度。

（×）8、均匀化退火主要应用于消除大型铸钢、合金钢锭在铸造过程中所产生的化学成分不均及材料偏析，并使其均匀化。

（√）9、高合金钢及形状复杂的零件可以随炉升温，不用控制加热速度。

（×）10、铬钼钢是本质粗晶粒钢、其淬透性和回火稳定性高，高温强度也高。

（×）11、铬锰硅钢可以代替镍铬钢用于制造高速、高负荷、高强度的零件。

（√）12、铬轴承钢加热温度高，保温时间略长，主要使奥氏体中溶入足够的合金碳化物。

（√）13、低合金渗碳钢二次重新加热淬火，对于本质细晶粒钢的零件，主要使心部、表层都达到高性能要求。

（×）14、铸铁的等温淬火将获得贝氏体和马氏体组织。

（√）15、高速钢是制造多种工具的主要材料，它除含碳量高外，还有大量的多种合金元素（W、Cr、Mo、V、Co），属高碳高合金钢。

（×）16、钢在相同成分和组织条件下，细晶粒不仅强度高，更重要的是韧性好，因此严格控制奥氏体的晶粒大小，在热处理生产中是一个重要环节。

（√）17、有些中碳钢，为了适应冷挤压成型，要求钢材具有较高的塑性和较低的硬度，也常进行球化退火。

（√）18、低碳钢正火，为了提高硬度易于切削，提高正火温度，增大冷却速度，以获得较细的珠光体和比较分散的自由铁素体。

（√）19、过共析钢正火加热时必须保证网状碳化物完全融入奥氏体中，为了抑制自由碳化物的析出，使其获得伪共析组织，必须采用较大的冷却速度冷却。

（√）20、含碳量相同的碳钢与合金钢淬火后，硬度相差很小，但碳钢的强度显著高于合金钢。

（×）21、中高碳钢的等温淬火效果很好，不仅减少了变形，而且还获得了高的综合力学性能。

（√）22、淬火钢组织中，马氏体处于碳的过饱和状态，残余奥氏体处于过热状态，所以组织不稳定，需要回火处理。

（×）23、低碳钢淬火时的比容变化较小，特别是淬透性较差，故要急冷淬火，因此常是以组织应力为主引起的变形。

（×）24、工件淬火后不要在室温下放置，要立即进行回火，会显著提高马氏体的强度和塑性，防止开裂。

（√）25、渗碳淬火后，工件心部硬度与工件材料本身淬透性无关。

（×）26、经过淬火与时效的铝合金，当迅速加热到200～250℃，并在此温度范围内停留较长的时间时，其力学性能即恢复到重新淬火状态。

（×）27、铸铝合金的淬火+完全人工时效，用来获得最高强度与硬度。

（√）28、黄铜低温退火目的是消除冷变形加工应力，防止开裂，退火温度通常为260～300℃，保温1～3h，水冷。

（×）29、在铬不锈钢中加入锰和氮可以代替铬，但锰本身并不能防锈，故不能单独使用。

（×）30、马氏体不锈钢退火的目的是为了降低硬度或消除冷作硬化，以便于切削加工与冷变形加工；或者为了消除锻压与焊接后快速冷却产生的应力，防止产生裂纹。

（√）31、淬火和回火是马氏体型不锈钢的最后热处理，目的在于提高钢的强度、硬度、抗蚀性和抗氧化性。

（√）32、抗冲击冷作模具钢60Si2Mn在300℃及400℃回火状态下，以亚温淬火（800℃—820℃）对强韧性最有利。

（√）33、对于钢结硬质合金GT35，当要求高耐磨性时，可采用高温回火；当在冲击载荷下工作时，可采用低温回火，以提高其韧性。

（×）34、GR(4Cr3Mo3W4VNb)钢中加入少量的Nb是为了增加钢的回火抗力及热强性。

（√）35、在模具钢中加入Mo或W两种合金元素，主要是防止高温回火韧性的产生。

（×）36、热作模具材料常用高碳合金钢来制作。

（×）37、5CrNiMoVSi钢主要添加了一定量的V和Si，从而使高温强度大幅降低，且具有更高的淬透性和热稳定性。

（×）38、对于性能要求高的塑料模具，可采用二次淬火。

（×）39、SM2是一种低Ni马氏体时效硬化性塑料模具钢。

（×）40、用于制造塑料模具的锌合金主要为Zn-4Al-3Cu共晶合金。

（√）41、工件表面的硬突出物和外来硬质颗粒在加工时刮擦模具表面，引起模具表面材料脱落的现象称为黏着磨损。

（×）42、一般说来，材料温度高于等强温度时易产生沿晶断裂。

（√）43、一般说来，材料温度低于等强温度时易产生穿晶断裂。

（√）44、冷冲裁模模具刃口在压力和磨擦作用下，最常见的失效形式是磨损失效。

（√）45、在韧性组织上弥散分布的硬质碳化物颗粒会降低模具的耐磨性。

（×）46、P20是一种典型的预硬型塑料模具钢，其淬透性较高。

（√）47、对冷作模具材料淬透性的要求是淬火后易于获得深厚的硬化层。

（√）二、单选1、作为普通渗碳零件应选用（A）。

A、20钢B、40CrC、55钢D、20Cr2、下列合金元素中（D）不形成碳化物而是溶于奥氏体中，才能提高淬透性。

A、Al、Zn、CuB、Mo、Ni、MnC、Cr、W、SiD、Ti、V、Nb3、铬钼钢高温强度和组织稳定性好，所以可以制造在（C）温度下长期工作的零件。

A、300℃B、400℃C、500℃D、600℃4、含铬、镍、钼的合金铸铁，在（B）范围内有回火脆性。

A、400～450℃B、500～550℃C、600～650℃D、700～750℃5、低合金工具钢的淬火温度一般采用（B）。

A、Ac1+（30～50）℃B、Ac1+（50～100）℃C、Ac1+（100～150）℃D、Ac1+（150～200）℃6、铬锰硅钢的缺点是有回火脆性倾向，脱碳和过热倾向较大，容易出现（C）。

A、黑色组织B、黑带C、白点D、黑点7、高速钢由于钼和钨的加入降低了相变的温度和临界冷却温度，提高了淬透性，可在（A）淬硬。

A、空气中B、油中C、水中D、炉中8、灰铸铁的热处理特点是：由于灰铸铁（A）高，加热时温度相应提高。

A、含硅量B、含锰量C、含磷量D、含硫量9、淬火钢马氏体分解一直延续到350℃以上，在高合金钢中甚至可延续到（D）。

A、300℃B、400℃C、500℃D、600℃10、在钢中加入质量分数（B）Si可推迟薄片碳化物沿马氏体界面析出，从而使脆性转化温度移向高温区。

A、0.5%～0.9%B、1%～3%C、3%～5%D、5%～7%11、钢中含有（C）等合金元素时，更容易出现高温回火脆性。

A、硅、钨、铜B、氮、硼、锑C、锰、铬、镍D、铝、锌、铌12、在加热温度相同时，加热速度越快，奥氏体晶粒（B）。

A、越粗大B、越细小C、中间值D、不变化13、马氏体形态变化在生产上也得到了广泛的应用，利用（A）具有较高的综合力学性能的特点。

A、低碳马氏体B、中碳马氏体C、高碳马氏体D、都不是14、当工件表面和心部温度变化不同时，造成热胀冷缩不均，便产生内应力。

这种由热胀冷缩不一致而产生的应力称为（B）。

A、组织应力B、热应力C、载荷应力D、机械应力15、当淬火内应力超过钢的（A）时，就造成了工件变形。

A、屈服强度B、断裂强度C、疲劳强度D、抗拉强度16、碳素钢水冷淬火时，（B）比较突出。

A、组织应力B、热应力C、载荷应力D、机械应力17、合金钢油冷淬火时，（A）的作用比较突出。

A、组织应力B、热应力C、载荷应力D、机械应力18、防淬火开裂也可采用不使工件淬透，便停止冷却并立即进行回火的方法，例如冷却到（B）时停止冷却，立即回火。

A、室温B、60～100℃C、120～150℃D、150～200℃19、对碳素钢与低碳合金退火，保温时间按（B）计算。

A、0.3～0.6h/100mmB、0.6～0.8h/100mmC、0.8～1.0h/100mmD、1.0～1.2h/100mm20、锻件在加热过程的低温阶段，升温速度要控制在（B）。

A、10～30℃/hB、30～70℃/hC、70～100℃/hD、100～150℃/h21、低碳合金钢锻件退火终冷温度可选择（D）。

A、150～200℃B、200～250℃C、300～350℃D、400～450℃22、油冷时大型零件中最大的温差比水冷小一般不超过（D）。

A、300℃B、300～350℃C、400～450℃D、500℃23、退火时高、中合金模具钢的大型锻件表面终冷的温度不高于（B）。

A、150～200℃B、200～250℃C、300～350℃D、400～450℃24、为防止回火加热时产生热应力与淬火的应力迭加，使零件中缺陷扩大，回火加热速度应比淬火加热速度低一些，一般控制在（B）。

A、10～30℃/hB、30～100℃/hC、70～130℃/hD、100～150℃/h25、水冷大型零件截面上的最大温差可达（C）。

A、200～400℃B、500～600℃C、750～800℃D、850～900℃26、锻件调质后再不引起回火脆性的温度下在进行补充回火450℃可使残余应力降低（B）左右。

A、30%B、50%C、60%D、70%27、快速退火的优点是在一定情况下，所获得的强度与塑性能满足（A）加工的要求。

A、冷变形B、热变性C、切削加工D、锻造加工28、固溶处理是将合金加热至高温单相区（C）保持，使过剩相充分溶解到固溶体中后快速冷却，以得到过饱和固溶体的工艺。

A、升温B、降温C、恒温D、其它29、在高于室温的某一温度范围即（A）内发生的时效叫人工时效。

A、100～200℃B、250～300℃C、350～400℃D、450～500℃30、加入哪种金属材料能抑制过热敏感性及网状碳化物的析出。

（D）A、NiB、MnC、WD、V31、低耐热高韧性热作模具钢5Cr2NiMoVSi主要添加了一定量的V和Si，从而使高温强度大幅提高，且具有更高的（B）和热稳定性。

A、淬硬性B、淬透性C、韧性D、耐磨性32、拉伸不锈钢首选的模具材料是（D）。

A、球墨铸铁B、高镍合金钢C、锡青铜D、铝青铜三、多选1、冷拉深模其模具受到的摩擦力十分强烈，因而模具的主要失效形式是（A C）。

A、磨粒磨损B、疲劳磨损C、粘着磨损D、气蚀磨损E、冲蚀磨损F、腐蚀磨损2、冷镦模其凸模承受巨大的冲击压力和摩擦力，凹模承受冲胀力和摩擦力，因而最常见的失效形式是（B D）。
