医学图像的三维重建与可视化

医学图像的三维重建与可视化

医学图像的三维重建与可视化医学图像的三维重建与可视化是目前医学领域中的研究热点之一。

通过将医学图像转化为三维模型,医生和研究人员可以更好地观察和分析病灶,从而更准确地进行诊断和治疗,提高患者的治疗效果和生活质量。

本文将从三维重建技术和可视化技术两个方面介绍医学图像的三维重建与可视化。

三维重建技术三维重建技术是将多幅医学图像处理后,生成一个三维模型的过程。

常用的医学图像包括X光片、CT、MRI等。

三维重建技术是一项非常技术含量高的工作,需要专业的软件和设备支持,一般需要数学、物理等多个领域的知识的综合运用。

三维重建的过程主要有两步:首先是图像预处理,此步骤对图像进行去噪、增强和分割等操作,以提高三维重建的精度;然后是生成三维模型,此过程需要通过算法和数学模型来将二维图像转化为三维模型。

常用的三维重建方法包括Marching Cubes算法和Voxel Coloring算法。

其中Marching Cubes算法是一种基于灰度值的重建方法,适合于处理CT和MRI图像;而Voxel Coloring算法则是一种基于颜色的重建方法,适合处理表面模型。

可视化技术可视化技术是将三维重建的模型以可视化的方式呈现出来,让医生和研究人员可以更直观、更全面地了解病灶的情况。

常用的可视化技术包括虚拟现实技术、动态模拟技术和实时互动技术等。

虚拟现实技术是将三维重建的模型放入虚拟现实环境中展示,模拟真实环境的同时提供完整的三维信息。

这种技术通常需要大型的设备和高显卡性能的计算机。

虚拟现实技术可以让医生和研究人员在模拟环境下进行手术模拟、观察器官结构等。

动态模拟技术是通过对三维模型进行动态分析,模拟病变的进程和变化,有助于预测治疗后的效果。

例如,在肿瘤治疗中,医生可以通过动态模拟技术来预测肿瘤的发展趋势,从而制定更为科学的治疗方案。

实时互动技术是将三维模型呈现在普通计算机上,并通过交互方式来实现对三维模型的控制。

这种技术可以让医生和研究人员在计算机上方便地进行多角度观察和交互操作,提高工作效率和准确性。

医学图像的三维重建和可视化技术研究

医学图像的三维重建和可视化技术研究

医学图像的三维重建和可视化技术研究医学图像的三维重建和可视化技术在当今医疗领域中越来越普及。

近年来,随着医学科技的快速发展以及互联网和移动互联网技术的普及和应用,医学图像的三维重建和可视化技术已经成为医学影像领域至关重要的一部分。

一、医学图像的三维重建技术医学图像的三维重建技术是通过计算机处理医学影像数据,将二维影像转化为具有三维空间分布信息和形态特征的立体图像。

医学图像的三维重建技术主要有以下几种:1. 体绘制法(Volume Rendering)体绘制法是医学图像三维重建中最常见的一种方法,它可以将三维图像在计算机显示器上以虚拟体形式呈现出来。

体绘制法的基本原理是根据医学图像数据,通过体绘制算法将像素数据转换成立体图像。

体绘制法的优点是可以呈现出医学图像的大部分信息,并且呈现效果非常逼真。

但是,体绘制法也存在一些局限性,如不能很好地显示深部结构、分辨率和可视范围等问题。

2. 表面重构法(Surface Reconstruction)表面重构法是利用医学影像数据,将体表面重构成立体图像的一种方法。

它通过将三维图像表面进行分割并转化为曲面网格,然后建立曲面模型,在计算机程序中进行立体显示。

表面重构法的优点是可以产生非常精确的表面形状,可以在特定领域的医学图像重建中得到广泛应用。

3. 切片法(Slicing)切片法是通过计算机程序对医学影像数据进行切片,最终形成具有空间三维分布的影像。

切片法主要依赖于医学影像数据的精确分层,它具有处理速度快和成本低的优点。

但是在处理颜色和灰度变化较大的图像时,这种方法不能很好地完全保留图像信息。

二、医学图像的可视化技术医学图像的可视化技术是将医学影像数据以可视化方式呈现给医生和患者,让他们更好地理解医学影像结果,并且在诊断和治疗方面提供指导。

医学图像的可视化技术主要有以下几种:1. 虚拟现实技术(Virtual Reality)虚拟现实技术是将医学影像数据实现立体感和动态效果,并且让医生和患者可以在虚拟环境中进行交互的一种技术。

医学影像分析中的三维可视化技术

医学影像分析中的三维可视化技术

医学影像分析中的三维可视化技术一、概述医学影像分析是医学领域中受关注度较高的一项重要技术。

三维可视化技术是医学影像分析中不可缺少的一部分,可以将医学影像数据转化为直观的三维模型,供医生进行更深入的分析和诊断。

本文将从三维可视化技术的基本原理、应用场景、优势以及未来发展等方面进行探讨。

二、三维可视化技术的基本原理三维可视化技术是指将二维医学影像数据转化为三维模型的过程,在这个过程中需要经过以下几个步骤:1、数据采集:通过计算机断层扫描(CT)、磁共振成像(MRI)等技术,获取人体内部的三维数据。

2、数据重建:将采集到的二维数据进行重建,生成三维模型。

3、数据可视化:将重建后的三维模型通过渲染技术进行可视化,使其拥有更直观的表现形式。

三、三维可视化技术的应用场景三维可视化技术在医学影像分析中有着广泛的应用场景,主要体现在以下几个方面:1、病理分析:通过对病人影像数据的三维可视化,医生可以更直观地观察病变区域、血管和结构等信息,对病人的病理情况进行分析和诊断,从而制定最佳治疗方案。

2、手术导航:三维可视化技术可以为手术中的医生提供更为准确的导航和定位信息,使手术过程更加精准、快捷和安全。

3、教学展示:三维可视化技术可以将医学影像数据转化为直观的三维模型,有益于医学生理解人体结构、认知病变特征和学习手术技术等。

四、三维可视化技术的优势三维可视化技术在医学影像分析中有着诸多优势,主要表现在以下几个方面:1、直观性:通过三维可视化技术,医学影像数据得以以更直观的形式呈现,使医生更加直观地了解病人的病情,提高了诊断的准确性。

2、精度:三维可视化技术可以对医学影像数据进行深入分析和处理,在保证数据精度的同时,提高了数据的可视性和应用价值。

3、效率:三维可视化技术可以快速地生成三维模型,为医生提供较为准确的数据信息,一定程度上提高了医生工作的效率。

五、三维可视化技术的未来发展随着医学影像技术的不断进步和三维可视化技术的不断发展,三维可视化技术在医学影像分析中的应用将会得到进一步的拓展和深化,未来将呈现以下几个发展趋势:1、多模态数据融合:随着多种医学影像采集技术的相继出现,医学影像数据的复杂性和繁琐性不断增加,需要将多模态数据融合起来,进一步提高医学影像分析的可视化效果。

测绘技术中的三维建模与可视化技术详解

测绘技术中的三维建模与可视化技术详解

测绘技术中的三维建模与可视化技术详解在当今科技发展飞速的时代,测绘技术也得到了长足的进步与发展。

三维建模与可视化技术作为测绘技术中的重要组成部分,在各个领域中发挥着重要的作用。

本文将对三维建模与可视化技术进行详细的介绍与探讨。

一、三维建模技术的概述三维建模技术是将三维空间的物体表达出来,使得其可以以数字化形式被处理与呈现。

这一技术主要通过测量与计算的手段,实现对真实世界中物体的精确建模。

三维建模技术广泛应用于土地资源管理、城市规划设计、建筑工程等领域,为专业人士提供了更加直观、准确的空间信息。

二、三维建模技术的应用1.土地资源管理在土地资源管理中,三维建模技术可以精确地表达地形地貌,帮助规划者更加科学地设置用地分区,并提供土地利用方案。

例如,通过三维模型,可以模拟不同建筑高度对周边环境的影响,为城市规划者提供决策依据。

2.城市规划设计三维建模技术为城市规划设计提供了新的思路和工具。

通过激光测量、卫星遥感和无人机影像,可以获取大范围的地理信息数据,通过对这些数据进行建模处理,可以实现城市的精确表达与模拟。

这不仅可以为城市规划师提供直观的空间信息,还可以进行可行性分析和模拟实验,提高城市规划决策的科学性和准确性。

3.建筑工程在建筑工程中,三维建模技术可以帮助建筑师更好地理解设计方案。

通过三维建模技术,建筑师可以将设计方案以可视化的方式展示给业主或相关方,使其更好地理解并提出意见。

此外,三维建模技术还可以进行结构分析,实现对建筑物在不同载荷下的性能评估,为建筑工程提供科学依据。

三、可视化技术的概述可视化技术是指利用计算机图形学、图像处理等方法,将数据以可视化的形式呈现出来,使人们可以直观、清晰地理解数据。

可视化技术主要通过图形、动画、虚拟现实等手段,提供更直观的信息展示与交互方式。

四、可视化技术在测绘中的应用1.地理信息可视化地理信息可视化是将地理信息以图形的方式展示出来,使人们可以更好地理解和分析地理数据。

骨科医学图像处理中的3D重建与可视化技术

骨科医学图像处理中的3D重建与可视化技术

骨科医学图像处理中的3D重建与可视化技术一、引言随着科技的发展和医学影像技术的进步,骨科医学图像处理中的3D重建与可视化技术在临床应用中扮演着重要的角色。

本文将介绍骨科医学图像处理中的3D重建与可视化技术的原理、方法和应用。

二、3D重建技术1. 原理骨科医学图像的3D重建是通过从连续切片的二维图像中提取重要的解剖结构信息,利用计算机算法将其恢复为具有三维几何形状的模型。

常用的3D重建方法包括体素化方法、表面重建方法和体数据压缩方法。

2. 方法体素化方法是将每个图像切片视为一个体素,然后通过体素之间的连接关系构建三维模型。

表面重建方法是基于体素化方法的结果,通过提取每个体素边界上的点云数据,并使用计算机图形学算法将其连接为三角面片,从而构建出表面模型。

而体数据压缩方法则是通过对每个图像切片上的数据进行压缩和优化,以减少存储和计算量。

3. 应用骨科医学图像的3D重建在骨折和关节置换手术等领域中有着广泛的应用。

通过重建出骨折部位的三维模型,医生可以更直观地了解骨折的类型、位置和复杂性,从而制定更合理的治疗方案。

在关节置换手术中,3D重建可以帮助医生进行术前规划,确定适合的假体尺寸和位置,提高手术的准确性和成功率。

三、可视化技术1. 原理可视化技术是通过将三维模型以可视化的方式呈现给医生和患者,实现对骨科医学图像信息的直观理解和分析。

可视化技术主要包括体绘制、表面绘制和混合绘制等方法。

2. 方法体绘制方法是将三维骨骼模型进行体渲染,使得骨骼的内部结构和密度变化可以清晰地展示出来。

表面绘制方法则是通过将三维表面模型映射为二维图像,呈现出骨骼的外形特征,以及组织和骨折部位的分布情况。

混合绘制方法是将体绘制和表面绘制相结合,使得医生可以同时观察到骨骼的内部和外部结构。

3. 应用可视化技术在骨科医学图像处理中的应用非常广泛。

通过对骨折部位进行三维可视化,医生可以更全面地了解骨折的复杂程度和愈合状况,以及与周围组织的关系。

医学图象三维重建及可视化

医学图象三维重建及可视化

(b)收缩后
4 网格简化结果
MT重建结果
简化50%
简化90%
简化90%表面绘制
MC重建结果
简化50%
简化85%
简化85%表面绘制
4.3 三维模型的剖切 4.3.1 模型三角面片的剖切处理 1 平面方程的确定
ax + by + cz + d = 0
2 三角面片与剖切平面的求交检测
定义空间一点P(X,Y,Z),
图3.12 两相邻立方体剖分不一致时共有 面的剖分情况
图3.13相邻立方体公共面上的剖分一致性
3.4.3 相关性处理加速MT重建速度 1 体素内的相关性处理 2 体素间的相关性处理
图3.14 剖分后立方体的顶点及棱边编号
3.4.4 MT算法的重建据内存记录方式
2.3 交互分割过程
1 三维图象二值化
1 f '(x, y, z) 0
若q1 f (x, y, z) q2 其余
二值化结果
图2.8 断层图象二值化结果
2 数学形态学操作进行区域修整 (1) 二值形态学操作简述
(a) 原图象
(b)结构元素
(c)对原图象的腐蚀 (d)对腐蚀图象的膨胀
图3.1 体素模型
3.2.2 等值面(IsoSurface)定义
1 三线性插值结果
f (x, y, z) a0 a1x a2 y a3z a4xy a5 yz a6zx a7xyz
2 等值面定义
{( x, y, z) | f (x, y, z) c}, c是常数

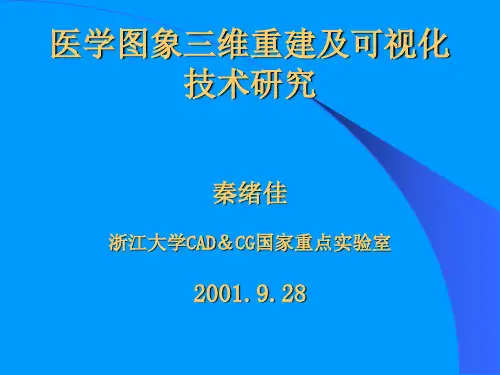

医学图象三维重建及可视化 技术研究
秦绪佳
浙江大学CAD&CG国家重点实验室

医学图像处理中的3D重建与可视化技术教程

医学图像处理中的3D重建与可视化技术教程

医学图像处理中的3D重建与可视化技术教程在医学领域中,三维(3D)重建和可视化技术扮演着至关重要的角色。

通过将医学图像数据转化为三维模型,医生和研究人员可以更直观地理解和分析病理情况,从而帮助做出正确的诊断和治疗决策。

本文将介绍医学图像处理中的三维重建与可视化技术,并提供一些常用的工具和方法。

一、医学图像的三维重建1. 数据获取与准备首先需要获取医学图像数据,常见的包括CT(计算机断层成像)和MRI(磁共振成像)数据。

这些数据通常以二维切片的形式呈现,我们需要将其转化为三维模型。

另外,为了准确重建,还需要对数据进行预处理,包括去除噪声、图像配准(将不同采集时间点或不同成像模态的图像对齐)等。

2. 体素化体素化是将图像中的每个像素(或子像素)转化为一个三维体素的过程。

体素是三维空间中的一个小立方体单元。

通过将图像中的每个像素映射到对应的体素,我们可以得到一个离散的三维体素网格。

3. 表面重建一旦完成体素化,我们可以利用表面重建算法将离散的体素网格转化为连续的表面模型。

常用的表面重建方法包括曲面重建(如Marching Cubes算法)和几何流(Geometric Flow)等。

这些方法可以根据体素边界进行反推,从而得到一个连续的、网格化的三维模型。

4. 模型优化生成的三维模型可能存在一些缺陷,例如表面不光滑、几何形状不精确等。

因此,我们需要进行模型优化来提高重建结果的质量。

常见的模型优化算法包括平滑滤波、曲面拟合和形态学操作等。

二、医学图像的三维可视化1. 体像可视化体像可视化是将三维重建的结果以三维体像的形式呈现出来,以帮助医生和研究人员更直观地观察病理情况。

常见的体像可视化方法包括体绘制、体渲染和体切割等。

通过调整可视化参数,如透明度、颜色映射和光照等,可以得到清晰可辨的体像效果。

2. 表面可视化表面可视化是将三维重建的结果以表面模型的形式呈现出来,以更好地观察解剖结构和病变区域。

表面可视化技术可以将表面纹理、光照效果和透明度等进行调整,以提高可视化效果。

生物医学工程中的图像处理技术方法总结

生物医学工程中的图像处理技术方法总结

生物医学工程中的图像处理技术方法总结生物医学工程是一门综合学科,通过应用工程技术和生物医学的原理,致力于发展用于诊断、监测和治疗的医疗设备和技术。

其中,图像处理技术在生物医学工程中扮演着重要的角色。

本文将对生物医学工程中常用的图像处理技术方法进行总结。

1. 图像预处理图像预处理是指在进行后续处理之前,对原始图像进行降噪、增强和几何校正等操作。

其中,降噪是常用的预处理步骤,包括中值滤波、高斯滤波和小波去噪等方法。

增强可以通过直方图均衡化、对比度增强和锐化等技术来改善图像的质量。

几何校正主要涉及到图像的旋转、缩放和校正等操作,用于纠正图像中的畸变。

2. 图像分割图像分割是将图像划分为具有相似特征的区域的过程。

在生物医学工程中,图像分割常用于提取感兴趣的区域,如病灶、组织器官等。

传统的图像分割方法包括阈值分割、边缘检测和区域生长等。

近年来,基于机器学习和深度学习的图像分割方法也得到了广泛应用,如基于像素级分类的卷积神经网络(CNN)和全卷积网络(FCN)等。

3. 特征提取特征提取是从图像中提取与目标有关的信息的过程。

在生物医学工程中,特征提取可用于识别病理特征、分析组织结构等。

传统的特征提取方法包括形态学处理、纹理特征提取和形状描述等。

近年来,基于深度学习的特征提取方法也取得了重大突破,如卷积神经网络的卷积层提取图像特征,并通过全连接层进行分类或回归。

4. 图像配准图像配准是将多幅图像根据一个参考图像进行对齐的过程。

在生物医学工程中,图像配准可用于融合多模态图像、纠正运动伪影等。

常用的图像配准方法包括基于特征的配准、基于相似度度量的配准和基于变换模型的配准等。

其中,基于特征的配准方法利用特征点或特征描述子进行匹配和对齐;基于相似度度量的配准方法通过最小化图像间的差异度量来实现对齐;基于变换模型的配准方法通过拟合变换模型实现对齐。

5. 目标检测与识别目标检测与识别是在图像中寻找和识别特定目标的过程。

在生物医学工程中,目标检测与识别广泛应用于医学影像分析、肿瘤检测、细胞分析等领域。

基于VTK的医学图像三维重建及其可视化

基于VTK的医学图像三维重建及其可视化

四 、数 据 库 的 智 能定 位
利用 W i dow s控 制面板提 供的 n O DB C数据源对话框交互操 作完成对数据 库 的定 位 比较 死 板 , 发布 时 只认 原 开 发 的 目录 ,否则住程序运行时系统会提示 “ 找 不 到 这 个数 据 源 ” 数 据 源 的 智能 定 位 编程 , 町克 服 这 个缺 点 。
f 刖,『 I - 环境条件则是决定近视眼的发生 的现实性 3 1 。著名眼科专家徐广 弟认为大 气污染、 微量元素的缺乏、 营养成分的失调 和不倚合人体工程学要求的教具等 ,均有 影响学生近视发生报告 , 但这些因素 , 与看 近引起近视相比, 则是次要的。 ” 总之 一句 话 , 期 过 度看近 是 引起 近 {主 要 诱 因 。 长 见 从 我 抽 样调 查 32人 ,有遗 传 因 素 16人 , 6 3 占总 人数 为 3 、%,看 来 长时 间近 距 离 学 75 I, ] 不注意环境条件下看书 , 看书时姿势不 好, 爱护眼睛不够, 是我 学生中造成近视 的主 要 因素 。 ( 2)我 国是 世界 上近视 眼病 发病率 最高的 家之一 ,近年新闻媒体报道 ,我 青 少年 近视 发 生率 已上 升 为世 界第 2 位,并有增加趋势 。l 8 年 国家卫生部 , 93 国家教委和国家 民委组织人 员对全国 2 9省 市 自治 凋查 , 学生近视 发病率为 6 6. 6 %。2 ( 年 上海市眼病防治中心 最新调 0) 5 查, 大学生近视 发病率为 7%。 7 辽宁省残疾 儿童 康 复 中心 孟梓 伟介 绍 ,大 学生 近 视 高 达 7%。据 2 0 年 全 国 调查 久学 生 近视 发 0 05 病率为 7%。20 年 8月1日青岛新闻网报 8 06 道 , 犬学 生近 视 发病 率 为 7 . l 30 %,我 校对 20 级 1 1 人人 校时 近 视为 7 .%,毕 业 02 01 38 时 (0 7 )检查 , 视 发病 率 上升 为 7 . 20 年 近 7 8 %。看来近视发病率逐渐增高 ,不得不引

基于虚拟现实技术的遥感图像三维重建与可视化

基于虚拟现实技术的遥感图像三维重建与可视化

基于虚拟现实技术的遥感图像三维重建与可视化近年来,随着虚拟现实(Virtual Reality,以下简称VR)技术的广泛应用,其在各个领域都展现出了巨大的潜力。

在遥感图像领域,虚拟现实技术也开始得到应用,并取得了不错的成果。

本文将着重讨论基于虚拟现实技术的遥感图像三维重建与可视化,探讨其在地理信息系统(Geographic Information System,以下简称GIS)等领域的应用前景。

遥感图像是指通过无需接触地面物体的方式,采用航空、航天及其他遥感技术,获取并记录地面物体的信息。

遥感图像的特点是广域性、成像频次高、无接触及快速获取,具有较高的时效性和准确性。

然而,传统的遥感图像呈现方式只能在二维平面上展示,使得观察和分析图像的能力受到限制。

虚拟现实技术的出现为遥感图像的三维重建与可视化提供了新的方法。

通过将遥感图像与虚拟现实技术相结合,可以实现对地球表面的三维重建与模拟,并将其呈现在现实世界中。

首先,在遥感图像的三维重建方面,虚拟现实技术可通过三维视角的重建,将遥感图像转化为三维模型。

利用遥感测量技术获取的地表高程数据,结合摄影测量和地理信息系统,可以建立真实尺度的三维地理模型,使得人们可以在虚拟环境中自由漫游、观察和分析地理信息。

其次,在遥感图像的可视化方面,虚拟现实技术提供了更加逼真视觉的展示方式。

传统的二维遥感图像只能在屏幕上展示,无法真实感受地理信息的立体形态。

而通过虚拟现实技术,可以将三维重建的遥感图像呈现在虚拟现实设备中,如VR眼镜或头盔中,使得观察者能够身临其境地感受地理信息的真实性。

基于虚拟现实技术的遥感图像三维重建与可视化在地理信息系统等领域具有广阔的应用前景。

首先,在城市规划方面,可以通过三维重建地理模型,帮助规划者更准确地评估土地利用、建筑物高度等因素对城市环境的影响。

其次,在资源管理方面,可以通过观察和分析三维地理模型,实时监测农田、森林、矿产资源等的变化情况,及时采取措施进行调整和管理。

医学影像三维重建与可视化技术研究

医学影像三维重建与可视化技术研究

医学影像三维重建与可视化技术研究医学影像是医学界的一个重要领域,对于诊断和治疗疾病起着至关重要的作用,而在医学影像技术中,三维重建和可视化技术的应用,则更是让医学影像技术变得更加精细、全面和直观。

一、三维重建技术三维重建技术是指将二维影像数据转化为三维物体的技术。

在医学影像方面,三维重建技术可以帮助医生更直观地理解病人的器官或组织结构,进一步提高诊断精度。

三维重建技术有多种方法,其中最常用的有三种:体绘制、表面绘制和几何建模。

体绘制法是利用各种算法和计算机程序将二维影像变成三维立体图像的方法。

表面绘制法是利用额外的信息,比如组织或器官表面的光滑度、颜色等等来构建三维物体。

几何建模是通过建立数学模型,对组织结构进行表达和重建。

三维重建技术的应用,在医学影像领域中有多种实用价值。

比如,在进行复杂手术前,医生可以利用三维重建技术为患者进行手术模拟,帮助预测手术难度和风险,从而避免可能出现的问题。

另外,三维重建方法还可以帮助医生作出更加准确的诊断,通过对比早期和晚期的病变,推测疾病的演变轨迹,为病人制定更加个性化的治疗方案。

二、可视化技术可视化技术是指借助计算机图形学的技术将医学影像数据转化为可视化的图像,并提供人机交互方式,让医生可以更加方便地对影像进行操作和分析。

可视化技术的应用可以帮助医生获取更多关于疾病的信息,从而提高诊断的准确性和成功治疗的机率。

比如,可以通过可视化技术来分析病变病灶,判断病变的大小、形态和位置,为医生提供有效的参考。

同时,可视化方法还可以帮助医生更加直观地分析病情,比如通过建立心血管系统的三维模型,可以分析心脏瓣膜的状态,判断瓣膜是否出现功能障碍等等。

三、三维重建与可视化技术结合应用的研究在医学影像方面,三维重建技术和可视化技术结合应用研究的价值,不仅仅体现在二者各自的应用方面,还可以为医生提供更加精准、直观、全面的医学影像分析。

比如,在肿瘤治疗方面,三维重建技术可以帮助医生了解病变的三维位置关系和结构形态,而可视化技术可以为医生提供更加直观的肿瘤分布图。

医学影像中的三维重建和可视化技术

医学影像中的三维重建和可视化技术

医学影像中的三维重建和可视化技术第一章:引言医学影像技术在临床诊断和治疗中扮演着重要角色。

随着科技的不断进步,医学影像学中的三维重建和可视化技术也取得了显著的发展。

本文将探讨三维重建和可视化技术在医学影像领域的应用,并分析其在临床诊断、手术规划和医学教育中的潜力和挑战。

第二章:三维重建技术的原理与方法三维重建技术是将二维医学影像转化为三维图像的过程。

常用的三维重建方法包括体素插值、曲面重建和体绘制等。

体素插值方法通过对二维像素进行插值得到三维体素,然后根据体素进行三维图像的重建。

曲面重建方法主要利用二维医学影像的轮廓信息来重建三维曲面模型。

体绘制方法通过将多个二维图像进行层叠重叠,形成三维图像。

这些方法各有优劣,可以根据具体应用场景选择合适的方法进行三维重建。

第三章:可视化技术在医学影像中的应用可视化技术是指将大数据转化为直观易懂的图像或动画形式,以便医生和患者更好地理解和分析医学影像。

医学影像的可视化可以通过多种方式实现,如体渲染、表面渲染和虚拟现实等。

体渲染可以将医学影像中的内部结构可视化为不同颜色和透明度的体素。

表面渲染则将医学影像中的表面结构以平滑的曲面形式可视化。

虚拟现实技术可以将医学影像呈现为真实的三维场景,使医生可以进行实时导航和操作。

第四章:三维重建和可视化技术在临床诊断中的应用三维重建和可视化技术在临床诊断中具有重要价值。

例如,在骨科领域,医生可以利用三维重建技术来分析骨折的复杂程度和骨折部位的位置关系,为手术规划提供可靠依据。

在心脏病学领域,三维重建和可视化技术可以提供更全面的心脏解剖信息,帮助医生准确定位病变区域。

在肿瘤学领域,医生可以利用三维重建和可视化技术来评估肿瘤的生长情况和周围组织的受侵程度。

这些应用可以提高临床诊断的准确性和可靠性,为患者提供更好的治疗方案。

第五章:三维重建和可视化技术在手术规划中的应用三维重建和可视化技术在手术规划中具有重要意义。

通过对患者的医学影像进行三维重建和可视化,医生可以提前了解手术过程中可能遇到的问题和困难,进而制定合理的手术方案。

医学图像处理的新技术

医学图像处理的新技术

医学图像处理的新技术医学图像处理的新技术是在数字图像处理技术和医学领域的结合下,产生出来的一种新型技术。

它基于医学图像采集、存储和共享的基础上,通过数学、物理、计算机科学等多学科的交叉知识,针对医学图像的特殊需求,开发出了一系列的医学图像处理软件和算法,为医学图像的分析和诊断提供了更加精确、快捷、安全的技术手段。

现阶段的医学图像处理技术已经远远超过了传统影像诊断的手段。

它不仅能够提供更精准的影像识别和分析,而且还能够更直观地揭示病变的生理、形态和功能的特征。

下面我们将介绍一些目前应用广泛的医学图像处理技术。

1. 三维/四维可视化技术三维可视化技术是通过将医学图像进行三维重建和可视化,实现医学影像的立体化显示和模拟操作。

这种技术可以为医学研究、临床诊断、手术方案设计和教学等提供强有力的支持。

四维可视化技术是对三维可视化技术的扩展,它在三维可视化的基础上,增加了时间维度的表示和操作。

通过四维可视化技术,医生可以更加直观地了解病变的演变过程,从而进行更加精准的诊断和治疗。

2. 影像分割技术影像分割技术是指将医学影像中的目标结构和背景分离开来,以便于对目标结构进行定量分析和诊断。

当前常用的影像分割技术包括阈值分割、区域生长、边缘检测、水平线分割和基于统计学方法的分割等。

这些技术已经广泛应用于 CT、MRI、X 光等医学影像中,为医生提供了更加精准的诊断和治疗参考。

3. 影像配准技术影像配准技术是指将多幅医学影像进行空间或时间上的对准,使其在统一坐标系下进行比较和分析。

影像配准技术用于多模态医学影像或不同时间点的医学影像比较,在许多医学领域均有广泛应用,如肿瘤学、神经科学、心血管病学等。

4. 影像重建技术影像重建技术是指将多幅医学影像进行合成,形成更加精细和清晰的医学图像。

影像重建技术通常应用于 CT、MRI、PET、SPECT 等影像中,可以有效地提高影像的空间分辨率和噪声抑制能力,为医学影像的定量分析提供了更加可靠的依据。

磁共振成像中的三维重建及可视化研究

磁共振成像中的三维重建及可视化研究

磁共振成像中的三维重建及可视化研究随着科技的发展,磁共振成像(Magnetic Resonance Imaging,MRI)技术已渐渐成为了医疗领域中诊断疾病的重要工具之一。

MRI技术通过对人体进行扫描,并利用磁场和脉冲变化来获取图像。

其中三维重建及可视化技术在MRI技术中发挥了重要作用,可以更加直观、全面的表现扫描到的数据。

本文将介绍磁共振成像中三维重建及可视化的研究现状、应用及其未来发展趋势。

一、研究现状MRI技术已成为医学影像诊断中不可或缺的一部分。

然而,原始的MRI图像在某些情况下缺乏清晰度和空间表现力。

因此,三维重建及可视化技术应运而生。

随着计算机科学的发展,三维重建技术可以把MRI数据还原成三维模型。

医生们可以观察和分析这些模型来进行诊断。

同时,对应的可视化技术也相继出现,包括虚拟现实技术和增强现实技术等,使医生们能够更好地理解、分析和处理所观察到的数据。

二、应用三维重建技术在MRI领域中的应用越来越广泛。

在脊椎、肝脏等部位的诊断中,三维重建配合MRI设备使用可以得到更加准确的的图像结果。

同时,三维重建技术也成为了手术前三维可视化建模的主要手段之一,可以帮助外科医生更好地预测手术前后情况。

在医学研究方面,三维重建技术也被广泛应用。

例如在研究脑部损伤、神经系统疾病、心血管系统疾病等领域,三维重建技术都发挥着至关重要的作用。

三、未来发展趋势随着科技技术的不断进步和运算速度的提高,三维重建技术将会不断发展。

其应用领域也将会越来越广泛,不仅限于医学领域,在设计、建筑、娱乐等领域中也会得到广泛应用。

未来的三维重建技术将不仅仅是模型的还原,还会将数据与其他技术进行深度结合,形成更加实用的研究方案。

例如,与深度学习、人工智能、自然语言处理等技术结合,将可以更深入地了解疾病的发生与发展规律,从而更好地服务于医疗和医学研究领域。

总之,三维重建及可视化技术在MRI领域的应用越来越广泛,其对于研究疾病及诊断方面都发挥着重要作用。

医学图像的三维重建和可视化

医学图像的三维重建和可视化

医学图像的三维重建和可视化医疗影像在现代医学领域起着重要作用,它是通过对人体内部图像的获取、处理和分析,对疾病进行诊断、治疗和预防的重要手段。

在前沿技术的帮助下,医学影像技术不断地发展和创新,近年来,三维重建和可视化技术的应用已经广泛应用于医学影像学中,具有很高的实用性和研究价值。

本文将从医学影像的基本概念、三维重建和可视化技术的发展和应用方面进行阐述。

一、医学影像的基本概念医学影像是指通过放射学、核医学、超声、计算机断层扫描等手段对人体进行成像。

它是通过对身体内部组织和器官的可视化来得到有关疾病和身体状况的信息。

医学影像的种类繁多,包括X射线片、CT扫描、MRI、PET和超声等,每种影像具有不同的特点和适用范围。

在医学影像学中,医生可以通过观察和分析影像,了解病灶的位置、大小和形态,从而为病人提供针对性的治疗方案。

二、三维重建和可视化技术的发展三维重建和可视化技术是指将二维的医学影像经过处理和重建,转化为三维的图像,从而更好地呈现和解释影像信息。

这种技术的发展始于20世纪80年代,随着计算机技术和图形处理技术的发展,三维重建和可视化技术得到了迅速发展。

它不仅使医生更好地理解和分析影像,同时也为医学研究提供了丰富的数据和视角。

三、三维重建和可视化技术的应用三维重建和可视化技术在医学领域的应用非常广泛,主要包括以下方面:1. 术前规划和手术导航在手术前,医生可以通过三维重建和可视化技术,对患者的解剖结构进行清晰的展示和观察,从而确定手术方案和术中操作路径,提高手术成功率和安全性。

2. 疾病诊断和治疗评估三维重建和可视化技术可以将影像信息转化为明确的三维结构,更直观地显示病变的范围、形态和程度,对病变的定位、诊断和治疗提供重要参考。

3. 医学教育与科研三维重建和可视化技术可以将不同影像信息综合在一起呈现,从而更全面地复原人体内部结构的真实情况,研究人员可以通过对解剖学、生理学和病理学的三维模型进行实验和研究,提高医学研究的精度和深度。

医疗影像系统中的三维重建技术应用教程

医疗影像系统中的三维重建技术应用教程

医疗影像系统中的三维重建技术应用教程在现代医学领域,医疗影像系统是一项非常重要的技术。

通过医疗影像系统,医生可以准确地观察和分析人体内部的结构和异常情况。

而三维重建技术在医疗影像系统中的应用,则可以为医生们提供更全面、直观的信息,帮助他们做出更准确的诊断和治疗方案。

本文将介绍医疗影像系统中的三维重建技术及其应用。

一、三维重建技术的基本原理三维重建技术是根据医学影像系统中获取到的二维图像信息,通过计算机处理和算法分析,生成一个具有三维形状和结构的模型。

具体而言,三维重建技术包含以下几个基本步骤:图像获取、图像处理、图像配准、三维重建和可视化。

首先,通过医学影像设备如CT扫描、MRI等,获得人体内部的二维图像。

这些图像是通过对不同切面的扫描,获取到的多个二维图像。

然后,对这些图像进行预处理,包括图像增强、噪声去除等操作,以提高图像质量和准确性。

接下来,对这些二维图像进行配准,将不同切面的图像进行对齐,以便构建一个完整的三维模型。

这一步骤通常会使用特定的算法和技术,如图像对比、特征点匹配等。

完成图像配准后,通过三维重建算法,将二维图像转换为三维模型。

这个过程主要是通过将二维图像中的各个点和特征进行测量和计算,描绘出形体的外轮廓和内部结构。

最后,将生成的三维模型进行可视化处理,使其可以在计算机屏幕上以更直观的方式显示出来。

医生可以通过旋转、缩放等操作,全方位地观察和分析三维模型,以辅助诊断和治疗。

二、医疗影像系统中的三维重建技术应用1. 协助手术规划和辅助操作三维重建技术可以将患者的实际解剖结构以三维模型的形式展示出来,帮助医生做出手术规划。

通过对三维模型的观察和分析,医生可以更加直观地了解患者的解剖情况,预判手术风险,并决定合适的手术路径和术式。

对复杂手术,如脑外科手术、心脏手术等,三维重建技术具有不可替代的作用。

2. 诊断疾病和异常通过对医学影像系统中的二维图像进行三维重建,可以更全面、准确地观察和评估人体内部的疾病和异常情况。

CAD在医学研究中的创新应用

CAD在医学研究中的创新应用

CAD在医学研究中的创新应用随着计算机辅助设计(CAD)技术的不断发展,它在医学研究领域的应用也日益广泛。

CAD技术通过将计算机技术与医学研究相结合,为医学界提供了全新的创新应用。

本文将探讨CAD在医学研究中的创新应用,并分析其对医学发展的影响。

一、三维重建与可视化分析CAD技术可以利用医学图像数据进行三维重建和可视化分析。

传统的医学图像数据通常只能提供二维信息,难以全面了解患者的病情。

而通过CAD技术,可以将医学图像数据进行三维重建,实现对人体结构的全面了解。

这种可视化分析不仅可以提高医生对患者病情的判断准确性,还可以为手术操作等医疗行为提供指导,提高手术的安全性和成功率。

二、医学图像的自动分析与识别CAD技术在医学图像的自动分析与识别方面也具有独特的优势。

医学图像数据庞大,传统的人工分析和识别难以满足需要。

而CAD技术可以利用图像处理和模式识别等算法,实现对医学图像的自动分析和识别,大大提高了工作效率。

比如,在肿瘤检测领域,CAD技术可以通过与数据库进行比对,自动识别出肿瘤病灶,为早期检测和治疗提供有力支持。

三、仿真技术的应用CAD技术还可以利用仿真技术实现对医学研究的模拟。

通过建立数字模型,可以模拟人体各个器官的结构和功能,并通过计算与控制技术进行仿真操作。

这种仿真技术可以帮助医生了解各种病理情况下的器官变化及其生理反应,为术前手术策略的选择提供科学依据。

同时,利用仿真技术还可以模拟药物在人体内的分布和代谢过程,为药物治疗的研究提供重要参考。

四、CAD在器械设计与制造中的应用最后,CAD技术在医疗器械设计与制造中的应用也不容忽视。

借助CAD技术,医疗器械的设计师可以在计算机上进行虚拟设计和仿真,减少试错成本和时间,提高医疗器械的设计效率和质量。

同时,CAD技术还可以将设计结果直接传输到加工设备,实现数字化的制造过程,提高医疗器械的精度和稳定性。

综上所述,CAD在医学研究中的创新应用带来了许多重大的进展。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

(3)并行计算 思路:对单个立方体的处理都是一样的,所以可以并 行处理。 (4)自适应处理 思路:使立方体的大小不固定,实现自适应采样。根 据细节自适应调整立方体的大小,如细节少,采用大 立方体,细节多采用小立方体,从而大大降低了三角 片数量。 (5)其他面绘制方法:Dividing Cubes,Marching
体绘制和面绘制比较
(4)绘制效果,体绘制优于面绘制;绘制效 率,面绘制优于体绘制。
三维可视化技术的运用
(1)虚拟内窥镜 传统内窥镜在临床中广泛使用,但是检查中 要插入内窥探头,对人体不适。 对CT或者MRI等设备采集来的数据进行三 维可视化,并在三维数据场中漫游,方便 诊断。
三维可视化技术的运用
三维重建与可视化
喻罡
主要内容
1. 2. 3. 4. 三维可视化技术概述 面绘制 体绘制 运用的例子
什么是三维可视化
三维可视化技术就是指利用一系列的二维 切片图像重建三维图像模型并进行定性, 定量分析的技术。 该技术可以从二维图像中获取三维结构信 息,而且为医生提供更逼真的显示手段和 定量分析工具。
改进的方法介绍
(1)八叉树加速算法 思路:将八叉树的分层结构实现对空立方体快速 过滤。首先建立一个八叉树,每个节点记录了最 大、最小灰度值。 (2)Surface Tracking 思路:原始的Marching Cubes算法没有利用立方体 邻居信息。找到一个非空立方体,跟踪其邻居来 寻找其他非空立方体。
Tetrahedra
体绘制方法分类
(1)图像空间体绘制 (2)物体空间体绘制 (3)基于频域的体绘制


体绘制和面绘制比较
(1)体绘制利用体素作为基本单元;面绘制 利用几何面作为造型单元。 (2)体绘制考虑了体素内部所有信息(光照 模型);面绘制只考虑了表面信息(图形 学的曲面造型技术)。 (3)体绘制可以描述丰富的体内细节;面绘 制只给出了等值面信息。
(2)虚拟人数据处理 美国的Visible Human项目,于1986年 创建了Visible Human项目主要提供了解剖 信息
获 取 整 个 人 体 的 三 维 图 谱
虚拟人数据集给带来的挑战
海量的数据,使得快速重建很困难 –美国Visible Female数据集规模为2048×1216 ×5189,数据量达到了43GB –目前,还必须考虑融合多种信息,使得数据 量更加庞大 –要处理的体素个数超过100亿 我国也开始虚拟人项目……….
三维可视化的流程
面绘制算法的流程

Marching Cubes 算法缺陷
(1)拓扑不一致
(2)算法效率低 顺序检测每一个立方体,耗时极多。 (3)输入的三角网格数量巨大 如512*512*58体数据,有511*511*57个立方体。 假设有十分之一立方体有等值面,每个立方体 平均有两个三角片,那么平均有300万三角片。
相关文档
最新文档
