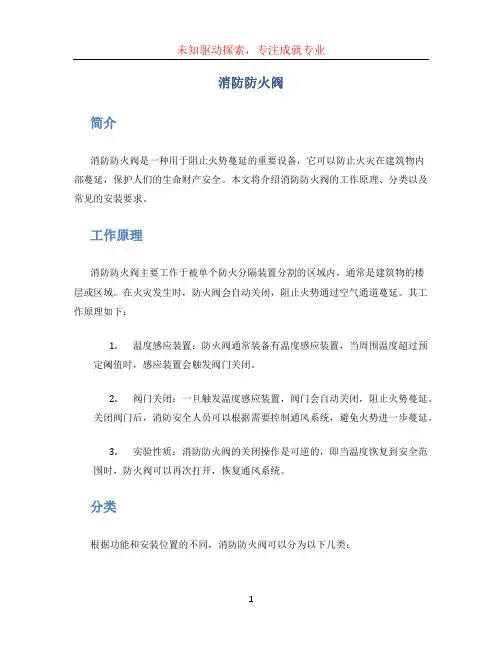

消防防火阀

消防防火阀简介消防防火阀是一种用于阻止火势蔓延的重要设备，它可以防止火灾在建筑物内部蔓延，保护人们的生命财产安全。

本文将介绍消防防火阀的工作原理、分类以及常见的安装要求。

工作原理消防防火阀主要工作于被单个防火分隔装置分割的区域内，通常是建筑物的楼层或区域。

在火灾发生时，防火阀会自动关闭，阻止火势通过空气通道蔓延。

其工作原理如下：1.温度感应装置：防火阀通常装备有温度感应装置，当周围温度超过预定阈值时，感应装置会触发阀门关闭。

2.阀门关闭：一旦触发温度感应装置，阀门会自动关闭，阻止火势蔓延。

关闭阀门后，消防安全人员可以根据需要控制通风系统，避免火势进一步蔓延。

3.实验性质：消防防火阀的关闭操作是可逆的，即当温度恢复到安全范围时，防火阀可以再次打开，恢复通风系统。

分类根据功能和安装位置的不同，消防防火阀可以分为以下几类：压力感应阀压力感应阀是一种在安装位置上设置压力元件的阀门，当火灾发生时，火焰引起的升温将使压力元件发生变化，从而触发阀门关闭。

压力感应阀通常适用于大型建筑物和工业设备，可以根据需要调整其感应温度和关闭时间，以适应不同的环境需求。

电动阀电动阀是一种使用电动机驱动的阀门，可以实现自动开闭操作。

这种阀门通常集成了温度感应装置和状态监测装置，当火灾发生时，电动阀会自动关闭，并通过监测装置发送信号给消防人员，以便及时响应火灾事件。

手动阀手动阀是一种需要人工操作的阀门，通常用于较小的建筑物或需要人工监控的区域。

消防人员可以根据需要手动关闭阀门，以及在火灾得到控制后手动打开阀门。

安装要求为了保证消防防火阀的正常工作，以下是一些常见的安装要求：1.合理位置：根据建筑物的特点和火灾风险，消防防火阀的位置应该合理选择，以最大限度地阻止火势蔓延。

2.正确布局：消防防火阀的布局应该满足相关的建筑规范和消防要求，以确保阀门的有效覆盖范围。

3.定期维护：消防防火阀应定期维护，包括检查温度感应装置、润滑阀门和更换损坏的部件等。

防排烟防火阀工作原理

防排烟防火阀工作原理防火阀是建筑物中的一种重要的消防设施，它能够在火灾发生时起到防火隔离的作用，防止火势蔓延。

而防排烟防火阀则是在防火阀的基础上，增加了排烟功能，能够将烟雾排出建筑物，保证人员疏散的安全。

那么，防排烟防火阀的工作原理是什么呢？一、防火阀的工作原理防火阀是一种被动式的消防设施，它通常安装在建筑物的通风管道或隔墙上。

当火灾发生时，防火阀会自动关闭，阻止火势蔓延。

防火阀的关闭是通过温度探测器或手动控制器来实现的。

当温度探测器检测到周围温度超过一定值时，防火阀就会自动关闭。

手动控制器则是由消防人员在火灾发生时手动关闭的。

二、防排烟防火阀的工作原理防排烟防火阀是在防火阀的基础上增加了排烟功能。

它通常安装在建筑物的排烟管道上，能够将烟雾排出建筑物，保证人员疏散的安全。

防排烟防火阀的工作原理主要包括以下几个方面：1.自动控制防排烟防火阀通常采用自动控制方式，当火灾发生时，控制系统会自动启动，将防排烟防火阀打开，排出烟雾。

控制系统通常由控制器、传感器、执行器等组成，能够实现自动控制和监测。

2.手动控制防排烟防火阀也可以采用手动控制方式，由消防人员在火灾发生时手动打开。

手动控制器通常安装在易于操作的位置，能够方便消防人员进行操作。

3.防回流防排烟防火阀还具有防回流功能，能够防止烟雾倒灌进建筑物。

防回流功能通常通过安装反向阀门来实现。

4.密封性能防排烟防火阀的密封性能非常重要，能够防止烟雾从防火阀周围泄漏出来。

防排烟防火阀通常采用双重密封结构，能够保证密封性能。

总之，防排烟防火阀是建筑物中非常重要的消防设施，能够在火灾发生时起到防火隔离和排烟的作用。

防排烟防火阀的工作原理主要包括自动控制、手动控制、防回流和密封性能等方面。

在建筑物的设计和施工中，应该充分考虑防排烟防火阀的安装和使用，保证人员的生命安全。

防火阀的工作原理

防火阀的工作原理
防火阀是一种用于防火防爆的安全设备，主要用于隔离和封堵火灾现场的气体或液体传输管道。

防火阀的工作原理如下：
1. 电动防火阀：采用电动执行机构，当接收到火灾报警信号时，电动执行机构会快速启动，将阀门关闭，从而切断气体或液体传输管道的通路，阻止火势的蔓延。

2. 温感防火阀：内置有温度传感器，当周围温度超过设定值时，温感器会发出信号，启动执行机构关闭阀门。

这种防火阀适用于较小的管道系统，如进风口、排烟口等。

3. 灵敏防火阀：采用压力敏感装置，当传输管道内部压力突然升高时，压力敏感装置会感知到并迅速关闭阀门。

这种防火阀适用于高压气体或液体管道。

4. 手动防火阀：需要人工操作阀门关闭，一般用于紧急情况下无法使用电动或自动防火阀的场合。

手动防火阀可通过手柄或手轮进行操作，将阀门关闭。

综上所述，防火阀的工作原理主要包括电动执行机构、温度传感器、压力敏感装置和人工操作等多种方式，以确保在火灾发生时能及时隔离和封堵管道，保护人员生命安全和财产。

70度防火阀工作原理

70度防火阀工作原理
70度防火阀是一种重要的安全设备，广泛应用于建筑物、工
厂和其他场所的防火系统中。

其工作原理如下：
1. 温度感应元件：70度防火阀通常配备了一个温度感应元件，它可以感知到周围环境的温度变化。

2. 手动或自动触发：当温度感应元件检测到环境温度达到或超过70度时，触发器会启动，将信号发送到阀门控制系统。

3. 阀门关闭：阀门控制系统接收到触发信号后，会通过电动机或液压系统等机械装置关闭阀门，阻止火势传播。

4. 切断气源或液源：在阀门关闭的同时，阀门控制系统通常也会切断供应气源或液源，以增强防火效果。

5. 阀门锁定：为了保证阀门持久关闭，防火阀通常配备了锁定机制，防止阀门被错误操作或意外打开。

总结起来，70度防火阀通过温度感应元件检测到环境温度的
升高，触发阀门控制系统关闭阀门，切断气源或液源，从而阻止火势的蔓延。

这种工作原理可有效降低火灾事故的发生和扩散，保护人员和财产的安全。

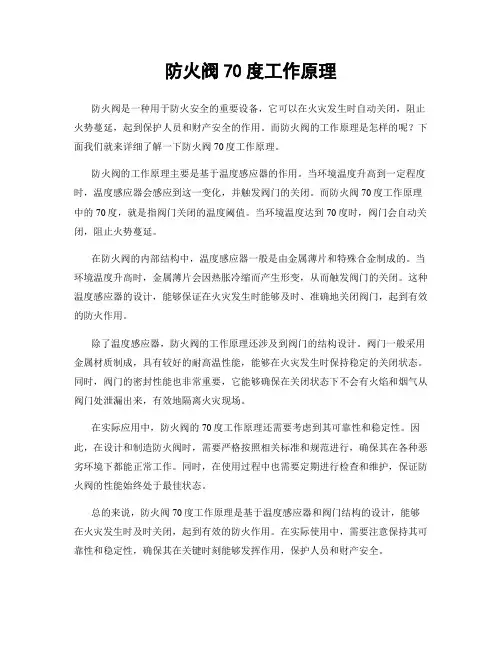

防火阀70度工作原理

防火阀70度工作原理
防火阀是一种用于防火安全的重要设备，它可以在火灾发生时自动关闭，阻止火势蔓延，起到保护人员和财产安全的作用。

而防火阀的工作原理是怎样的呢？下面我们就来详细了解一下防火阀70度工作原理。

防火阀的工作原理主要是基于温度感应器的作用。

当环境温度升高到一定程度时，温度感应器会感应到这一变化，并触发阀门的关闭。

而防火阀70度工作原理中的70度，就是指阀门关闭的温度阈值。

当环境温度达到70度时，阀门会自动关闭，阻止火势蔓延。

在防火阀的内部结构中，温度感应器一般是由金属薄片和特殊合金制成的。

当环境温度升高时，金属薄片会因热胀冷缩而产生形变，从而触发阀门的关闭。

这种温度感应器的设计，能够保证在火灾发生时能够及时、准确地关闭阀门，起到有效的防火作用。

除了温度感应器，防火阀的工作原理还涉及到阀门的结构设计。

阀门一般采用金属材质制成，具有较好的耐高温性能，能够在火灾发生时保持稳定的关闭状态。

同时，阀门的密封性能也非常重要，它能够确保在关闭状态下不会有火焰和烟气从阀门处泄漏出来，有效地隔离火灾现场。

在实际应用中，防火阀的70度工作原理还需要考虑到其可靠性和稳定性。

因此，在设计和制造防火阀时，需要严格按照相关标准和规范进行，确保其在各种恶劣环境下都能正常工作。

同时，在使用过程中也需要定期进行检查和维护，保证防火阀的性能始终处于最佳状态。

总的来说，防火阀70度工作原理是基于温度感应器和阀门结构的设计，能够在火灾发生时及时关闭，起到有效的防火作用。

在实际使用中，需要注意保持其可靠性和稳定性，确保其在关键时刻能够发挥作用，保护人员和财产安全。

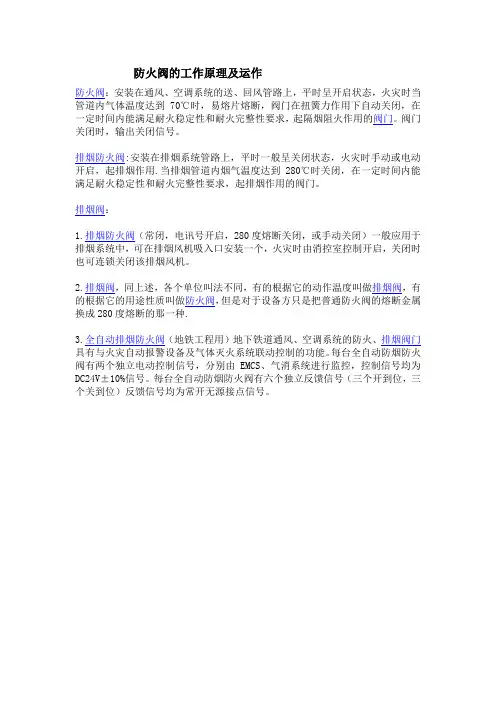

防火阀的工作原理及运作

防火阀的工作原理及运作
防火阀：安装在通风、空调系统的送、回风管路上，平时呈开启状态，火灾时当管道内气体温度达到70℃时，易熔片熔断，阀门在扭簧力作用下自动关闭，在一定时间内能满足耐火稳定性和耐火完整性要求，起隔烟阻火作用的阀门。

阀门关闭时，输出关闭信号。

排烟防火阀:安装在排烟系统管路上，平时一般呈关闭状态，火灾时手动或电动开启，起排烟作用.当排烟管道内烟气温度达到280℃时关闭，在一定时间内能满足耐火稳定性和耐火完整性要求，起排烟作用的阀门。

排烟阀：
1.排烟防火阀（常闭，电讯号开启，280度熔断关闭，或手动关闭）一般应用于排烟系统中，可在排烟风机吸入口安装一个，火灾时由消控室控制开启，关闭时也可连锁关闭该排烟风机。

2.排烟阀，同上述，各个单位叫法不同，有的根据它的动作温度叫做排烟阀，有的根据它的用途性质叫做防火阀，但是对于设备方只是把普通防火阀的熔断金属换成280度熔断的那一种.
3.全自动排烟防火阀（地铁工程用）地下铁道通风、空调系统的防火、排烟阀门具有与火灾自动报警设备及气体灭火系统联动控制的功能。

每台全自动防烟防火阀有两个独立电动控制信号，分别由EMCS、气消系统进行监控，控制信号均为DC24V±10%信号。

每台全自动防烟防火阀有六个独立反馈信号（三个开到位，三个关到位）反馈信号均为常开无源接点信号。

防火阀的介绍

防火阀的介绍防火阀是一种重要的防火设备，主要用于防止火灾蔓延。

今天，我们就来了解一下它的相关知识。

一、什么是防火阀？防火阀，顾名思义，就是能起到防火作用的阀门。

它是一种能够自动启闭的设备，一旦发生火灾，就会自动关闭，起到封堵火源的作用，从而减缓火势蔓延的速度。

二、防火阀的分类根据安装位置的不同，防火阀可以分为室内安装和室外安装两种类型；根据材料的不同，又可以分为金属防火阀和非金属防火阀两种类型。

三、防火阀的组成防火阀由以下几部分组成：1. 阀门本体：防火阀的主要部分，可以实现打开和关闭的功能。

2. 阀门驱动装置：负责实现阀门的自动启闭功能。

3. 温度传感器：通过监测周围环境的温度变化，来决定是否启动阀门。

4. 控制系统：指挥温度传感器发出的信号，并决定阀门是否关闭。

四、防火阀的作用防火阀主要起到以下几个作用：1. 防止火灾蔓延：一旦发生火灾，防火阀能够及时的关闭，阻止火势的蔓延，从而保障人员的安全。

2. 分隔火区：建筑内往往会被分成若干个火区，防火阀能够起到隔离不同火区的作用。

3. 维持压力平衡：当某些区域因为防火门关闭而出现压力不平衡的情况时，防火阀能够起到平衡压力的作用。

五、防火阀的注意事项1. 定期保养：防火阀需要定期保养，保持其灵敏度和可靠性。

2. 正确使用：在正常情况下，防火阀需要保持打开状态，只有在发生火灾时才关闭。

3. 安装合理：防火阀的安装位置需要经过合理的设计，不能存在盲区。

4. 质量保证：选择符合标准，质量可靠的防火阀，在发生火灾时才有更高的保证。

总之，防火阀是一种重要的安全设备，对于保障人员和财产的安全有着至关重要的作用。

希望我们在日常生活中能够重视防火阀的使用和维护，全力保障人员的生命财产安全。

防火阀工作原理范文

防火阀工作原理范文防火阀是一种常见的消防设备，它在建筑物的火灾情况下起到防火封堵的作用。

防火阀主要由阀门、开关装置、驱动装置、密封装置、阀箱和连接管道等组成。

下面将详细介绍防火阀的工作原理。

防火阀的工作原理可以分为两个方面，分别是火灾侦测与信号传递以及阀门关闭。

火灾侦测与信号传递的工作原理：1.火灾侦测器：在建筑物中安装有多个火灾侦测器，它们可以通过感应到火源、烟雾、温度等信号来判断是否发生了火灾。

2.信号传递装置：当火灾侦测器检测到火灾信号后，会通过信号传递装置将信号传递给防火阀。

3.电气控制装置：防火阀的电气控制装置通过接收到的信号判断是否需要关闭防火阀。

如果检测到火灾信号，电气控制装置就会触发关闭阀门的指令。

阀门关闭的工作原理：1.驱动装置：防火阀的驱动装置通常是一个电动机或气动驱动装置，用于控制阀门的开闭。

2.开关装置：开关装置通常由开关机构和传动机构组成，当收到关闭指令后，开关装置会将信号传递给驱动装置，将阀门关闭。

3.密封装置：防火阀的密封装置可以保证阀门在关闭状态下的密封性，有效防止火灾中的烟雾、热气和火焰逸出。

当火灾发生时，火灾侦测器会检测到火灾信号，通过信号传递装置将信号传递给防火阀的电气控制装置。

电气控制装置接收到信号后，判断是否需要关闭阀门。

如果需要关闭阀门，电气控制装置会触发驱动装置，驱动装置通过开关装置将阀门关闭，并确保阀门处于良好的密封状态。

这样就可以有效地防止火灾中的烟雾、热气和火焰传播到其他区域，减少火灾对建筑物和人员的伤害。

防火阀的工作原理可以从以下几个方面优点进行总结：1.自动化侦测与控制：防火阀通过火灾侦测器、信号传递装置和电气控制装置自动完成关闭阀门的指令，减少了人为操作的可能性，提高了安全性和可靠性。

2.高效的防火封堵：防火阀可以迅速关闭，有效阻止火灾蔓延，降低火灾对建筑物和人员的危害。

3.良好的密封性能：防火阀的密封装置可以确保在关闭状态下的阀门具有良好的密封性，避免火灾中的烟雾、热气和火焰逸出，降低火灾对其他区域的影响。

防火阀的工作原理

防火阀的工作原理
防火阀是一种用于火灾防控的装置，它能够在火灾发生时及时封闭通道或排气管道，阻止火势的蔓延和烟雾的扩散，保护建筑物和人员的安全。

防火阀的工作原理主要包括以下几个方面：
1. 热感温度：防火阀通常内置有热感温度装置，当温度超过设定值时，装置会发出信号，启动防火阀的封闭动作。

2. 弹簧机构：防火阀一般采用弹簧机构作为动力装置，使用弹簧的弹性能储存能量，当受到启动信号时，弹簧释放能量推动阀门执行封闭动作。

3. 阀门结构：防火阀通常采用闸阀或蝶阀结构，当阀门封闭时，能够有效隔离火源和烟雾的扩散。

4. 固定支撑：防火阀中的关键零部件采用特殊材料固定支撑，以确保在火灾发生时能够正常工作。

在正常情况下，防火阀处于打开状态，保持通道畅通，正常通风。

当火灾发生时，防火阀会接收到热感温度信号，并迅速封闭通道，阻止火势蔓延。

同时，防火阀还能够排除烟雾和有害气体，减少对人员的伤害。

总之，防火阀通过感温装置、弹簧机构、阀门结构和固定支撑等多重机制实现火灾时的自动封闭，有效控制火势和烟雾的扩散，保护建筑物和人员的安全。

防火阀的一些工作原理知识

防火阀的一些工作原理知识一，防火阀原理防火阀以调节为主并加装感温控制装置。

通常处于打开状态，一旦着火，温度熔断器就会自动使阀快速闭合，并人工复拉打开阀。

防火阀一般设置于具有消防要求的通风，空调系统管道中。

二、防火阀功能防火阀是易熔合金温度控制采用重力作用与弹簧机构相互作用而闭合的阀形式。

在新型产品中，也有采用记忆合金发生形变来关阀。

烟气温度到达280摄氏度后，人员基本撤离，排烟不再具有现实意义，同时此时烟气已经带着火焰，阀门会自动闭合，避免了火势的扩散。

三，怎样选用防火阀1、防火阀所选择的主要控制参数是规格等等。

2、防火阀在通风空调系统中应用，除了公共建筑厨房排油烟系统中使用防火阀且作用温度在150°C以外，普通通风空调系统中防火阀的作用温度在70°C左右。

3、在选择阀门时，要注意阀门的作用，如经常打开或关闭，自动关闭打开，手动关闭打开，手动复位，讯号输出，远程控制等方面的要求。

4.阀门如与风机配合应选择带有双微动开关装置。

5、阀体叶片应为钢板，厚度为2~6mm，阀体为不燃材料制作，转动部件应采用耐腐蚀的金属材料，并转动灵活。

阀门外壳厚度不应低于2mm。

易融部件应当达到消防部门批准标准。

四，防火阀设置方法1、防火阀可以和通风机，排烟风机实现联锁。

2、阀门操作机构侧面应具有不少于20厘米净空间，以便日后维修。

3、在装阀之前，一定要检查阀门操作机构完好、动作灵活、效果良好。

4、防火阀应装在靠近墙壁或楼板风管管段上，防火分区隔墙两边防火阀距墙壁表面不得超过20厘米，防火阀两边2m以内管道及其绝热材料均应为不燃材料。

5.防火阀要分别设置支吊架以防管道在火灾中变形而影响管道的性能。

6.防火阀熔断片应安装在面向火灾危险性大侧。

防火阀、排烟阀系列产品简介

防火阀、排烟阀系列产胡产品结构及其功能：自重式防火阀（产品型号：FHF-W）1、原理、用途：自重式防火阀是一种考温感器（易熔片），借偏重力使叶片自动关闭的防火阀，平时呈开启状态，火灾时当管道内烟气温度达到达到温感器动作温度时，易熔片熔断，叶片由于偏重产生重力力矩而绕轴向向下转动自动关闭，起隔烟阻火作用。

通常安装在空调和通风系统的管道中，也可安装在防火墙内。

2、功能：当管道内烟气温度达到温感器动作温度时，易熔片熔断，阀门叶片靠自重关闭。

防火阀（FHF-WSDc-K）:1、作用：安装在通风、空气调节系统送、回风管道上，平时呈开启状态，火灾时当管道内烟气温度达到温感器动作温度时关闭，起隔烟阻火作用。

2、性能：(1)、管道内烟气温度达到温感器动作温度时，易熔片熔断，阀门靠弹簧力关闭。

(2)、控制中心DC24V电信号自动关闭。

(3)、可手动关闭、手动复位。

(4)、关闭时输出动作信号连锁控制。

全自动防火阀(FHF-WDcZ-FK):1、作用：安装在有防烟、防火要求的通风、空气调节系统的管道上，平时呈开启状态，火灾时阀门依靠操作装置内部的复位弹簧自动关闭，起防烟阻火的作用。

2、性能：(1)、管道内烟气温度达到温感器动作温度时，阀门靠弹簧力关闭。

（2）、控制中心输出DC24V电信号控制阀门关闭, 再次供电，阀门依靠电机复位。

（3）、可手动关闭及复位，具有风量调节功能。

（4）、输出动作信号连锁控制。

防火调节阀（FHF-WSDc-K）1、作用：安装在有防烟、防火要求的通风、空气调节系统的管道上，平时呈开启状态，火灾时当管道内烟气温度达到温感器动作温度时，阀门靠弹簧力关闭，起防烟阻火作用。

2、性能：（1）、管道内烟气温度达到温感器动作温度时，阀门靠弹簧力关闭。

（2）、控制中心输出DC24V电信号控制阀门关闭。

（3）、手动关闭、手动复位，具有风量调节功能。

(4)、输出动作信号连锁控制。

排烟防火阀(PFHF-WSDc-K):1、常开型：安装在机械排烟系统的管道上，平时呈开启状态,火灾时当管道内烟气温度达到280°C时关闭，起隔烟阻火作用。

280防火阀工作原理

280防火阀工作原理
280防火阀是一种重要的安全设备，其工作原理主要包括以下几个方面：
1. 热释放元件：280防火阀通常配备了热释放元件，如热敏膨胀片或热敏螺丝。

当周围温度升高到一定程度时，热释放元件会发生形变或松弛，进而触发阀门的开启机制。

2. 弹簧和锁死装置：280防火阀上设置有弹簧，它能够对阀门施加闭合力，保持阀门处于关闭状态。

同时，为了防止误触发和防火阀非法关闭，还会设置锁死装置，确保阀门在非指定条件下不会被打开。

3. 内置感温元件：防火阀的内部可能还会安装感温元件，如电动温控器或感温线。

它们能够监测阀门所在区域的温度变化，并根据预设的温度阈值控制阀门的开启或关闭。

整个工作原理可以概括为：当周围温度升高到预设的阈值时，防火阀的热释放元件会发生形变或松弛，解除对阀门的锁定并打开阀门，从而允许消防系统中的消防介质通过阀门，进行灭火和烟气排放；当温度下降到预设的阈值以下时，热释放元件恢复原状，阀门通过弹簧和锁死装置重新闭合，达到防火隔离和封闭的目的。

总的来说，280防火阀通过感温元件和弹簧锁死机构的配合，实现温度敏感的自动开闭功能，以保障建筑物内部消防安全。

防火阀工作原理

防火阀工作原理
防火阀是一种用于防止火灾扩展的设备，它主要通过控制和切断火灾蔓延的通道来起到阻止火势蔓延的作用。

防火阀的工作原理如下：
1. 火灾报警：防火阀的工作通常是由火灾报警系统触发的。

当火灾发生时，火灾报警系统会检测到火灾信号，并将信号传送给防火阀。

2. 自动关闭：一旦接收到火灾信号，防火阀会自动关闭。

这是通过阀门内置的电动或气动装置实现的。

阀门关闭后，它会切断火灾蔓延的通道，限制火势的发展。

3. 封闭空间：防火阀关闭后，它能够封闭和隔离火灾发生区域与其他区域之间的通道，有效阻止火势的传播。

这有助于减少人员伤亡和财产损失。

4. 火灾扑灭：防火阀的关闭还可以帮助消防员更好地控制和扑灭火灾。

通过切断火势蔓延的通道，阻止了火灾的进一步传播，使消防员能够更好地集中力量扑灭火灾。

需要注意的是，防火阀的工作原理可能会因具体的设计和型号而略有差异。

一些防火阀还可以通过烟雾探测器来感知火灾，并自动启动关闭操作。

此外，一些防火阀还配备了紧急手动控制装置，以便在必要时手动关闭阀门。

这些安全设计都旨在确保防火阀能够可靠有效地防止火灾蔓延。

全自动防火阀原理

全自动防火阀原理
全自动防火阀是一种用于防止火灾蔓延的设备，它通常安装在通风系统和空调系统中。

其工作原理如下：
1. 感温元件：全自动防火阀内部安装有感温元件，通常是一个易熔合金或热敏电阻。

当温度升高到一定程度时，感温元件会融化或电阻值发生变化。

2. 机械联动装置：感温元件与机械联动装置相连。

当感温元件融化或电阻值变化时，机械联动装置会受到触发，从而启动防火阀的动作。

3. 阀门关闭：机械联动装置会驱动阀门关闭，切断通风系统或空调系统中的气流，以阻止火灾蔓延。

4. 手动操作：全自动防火阀通常还配备有手动操作装置，以便在紧急情况下可以手动关闭阀门。

需要注意的是，全自动防火阀需要定期检查和维护，以确保其正常工作。

同时，在使用全自动防火阀时，需要遵循相关的安全规定和操作规程，以确保其有效性和安全性。

防火阀分为哪几类

防火阀分为哪几类
一起来了解防火阀
防火阀安装在中央空调风道系统中，工作原理是利用阀门上安装的极易熔合金的温度控制，利用重力作用和弹簧机构的作用，当火灾发生时，火焰入侵风道，高温使阀门上的易熔合金熔解，或使记忆合金产生形变使阀门自动关闭，用于风道与防火分区贯穿的场合。

防火阀主要是由阀体和执行机构组成，阀体由壳体、法兰、叶片及叶片联动机构等组成，执行机构由外壳、叶片调节机构、离合器、温度熔断器等组成。

防火阀由金属易熔片和离合器机构来控制叶片的转动，市场上常见的防火阀有70℃和280℃防火阀。

防火阀分类
防火阀按功能可分为排烟阀、排烟防火阀、防火调节阀、防烟防火调节阀等结构。

1、排烟阀安装在高层建筑、地下建筑排烟系统的管道上，它的基本功能有：感温（烟）电信号联动，排烟风机同时启运；手动使阀门开启，排烟风机同时启动；输出阀门开启信号。

2、排烟防火阀安装在排烟、防火要求的排烟系统管道上（设于排烟风机吸入口处管道上），它的基本功能除了具有排烟阀的功能外还具有当排烟温度超过280℃时熔断，使阀门关闭，排烟机同时停机。

3、防火调节阀安装在有防火要求的通风空调系统管道上（防止火势沿风道蔓延），它的功能有：温度熔断器在70℃时熔断，使阀门关闭；输出阀门关闭信号，通风空调系统风机停机；无级调节风量。

4、防烟防火调节阀安装在有防烟防火要求的通风空调系统管道上（防止烟火蔓延），它的功能有：感烟（温）电信号联动使阀门关闭，通风空调系统风机停机；手动使阀门关闭，风机停机；温度熔断器在70℃时熔断使阀门关闭；输出阀门关闭信号；按90°五等分有级调节风量。

浅谈防火阀的作用及原理

浅谈防火阀的作用及原理浅谈防火阀的作用及原理1防火阀是用来阻断来自火灾区的烟气及火焰通过，并在一定时间内能满足耐火稳定性和耐火完整性要求的阀门。

为了将火灾引起的损失减少到最小程度，就必须采取有效的防火、防排烟措施，以控制火势蔓延，而防火阀在通风、空调及防排烟系统中的合理设置，则起到了重要的作用。

2 防火阀的结构和工作原理防火阀主要由阀体和执行机构组成。

阀体由壳体、法兰、叶片及叶片联动机构等组成。

执行机构由外壳、叶片调节机构、离合器、温度熔断器等组成。

防火阀的执行机构是通过金属易熔片和离合器机构来控制叶片的转动。

3 防火阀的种类及其性能3.1 防火阀安装在通风空调系统风管内，防止火势沿风管蔓延3.1.170℃自动关闭，风机停机FD3.1.2手动关闭，风机停机3.1.3输出关闭电讯号3.2防火调节阀安装在通风空调系统风管内，防止火势沿风管蔓延3.2.170℃自动关闭，风机停机FVD3.2.2手动关闭，风机停机3.2.3阀门在0°~90°内五档调节风量3.2.4输出关闭电讯号3.3防烟防火调节阀安装在有防烟防火要求的通风空调系统管道上3.3.1靠烟感器控制动作，用电讯号通过电磁铁关闭（防烟），通风空调系统风机停机SFVD3.3.270℃自动关闭（防火），风机停机3.3.3手动关闭，风机停机3.3.4阀门在0°~90°内五档调节风量3.3.5输出阀门关闭电讯号3.4 远距离防烟防火调节阀安装在有防烟防火要求的通风空调系统管道上,在较复杂地形，且又需经常调节的地方比较适用3.4.1.靠烟感器控制动作，用电讯号通过电磁铁关闭（防烟），通风空调统风机停机BSFVD3.4.2.70℃自动关闭（防火），风机停机3.4.3. 远距离手动关闭，风机停机3.4.4.阀门在0°~90°内五档调节风量3.4.5.输出阀门关闭电讯号3.5排烟防火阀安装在有排烟、防火要求的排烟系统管道上及排烟风机吸入口处管道上3.5.1.电讯号DC24V开启，排烟风机同时启动SFD3.5.2.温度熔断器在280℃时熔断，使阀门关闭，排烟风机同时停机3.5.3.手动开启，排烟风机同时启动3.5.4.阀门开启后，输出开启电讯号注：字母含义：S―电磁铁控制F―温度熔断器控制V―风量调节D―手动操作及复位B―远距离控制所谓远距离控制是将操作装置安装在距阀体6m以内的任何部位并通过控制缆绳来控制阀体，其余操作装置均安装在阀体上，实行就地操作。
