PE和IEPE加速度传感器的比较.doc

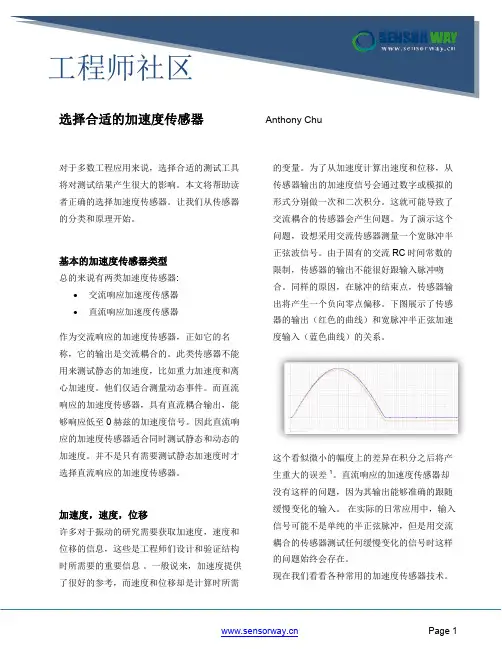

如何选择合适的加速度传感器
选择合适的加速度用来说，选择合适的测试工具 将对测试结果产生很大的影响。本文将帮助读 者正确的选择加速度传感器。让我们从传感器 的分类和原理开始。
的变量。为了从加速度计算出速度和位移，从 传感器输出的加速度信号会通过数字或模拟的 形式分别做一次和二次积分。这就可能导致了 交流耦合的传感器会产生问题。为了演示这个 问题，设想采用交流传感器测量一个宽脉冲半
直流响应加速度传感器
两种技术经常被用来制作直流响应加速度传感 器。 电容型 压阻型
稳定性。 电容型加速度传感器通常适合板载测试，成本 低是一个原因。对于低频运动测试，加速度一 般也低，它们是一个理想的选择。例如土木工 程中的振动测试。
电容型
电容型（随加速度变化，由检测质量块引起电 容变化）加速度传感器在当今是 最通用的。在某些领域无可替 代，如安全气囊，手机移动设备等。高的产量 使得该类传感器成本低廉。但是这种低成本的 传感器受制于较低的信噪比，有限的动态范
压阻型
压阻型加速度传感器是另一种广泛应用的直流 响应加速度传感器。不同于电容型加速度传感 器通过电容的变化测量加速度，压阻型加速度 传感器通过应变电阻值的变化输出加速度信 号，应变电阻是传感器惯性感
Page 3
工程师社区
应系统的一部分。很多工程师熟悉应变片，并 知道如何测量其输出。大多数的压阻型传感器 对温度变化敏感，因而需要对其输出信号在传 感器内部或外部做温度补偿。现代压阻型加速 度传感器包含一个专用集成电路做在板信号处 理，也包含温度补偿。 压阻型加速度传感器的工作频率可达 5000Hz。许多压阻型加速度传感器要么采用空 气阻尼（MEMS 型），要么采用液体阻尼（粘 贴应变片型）。阻尼特性是选择传感器的一个 重要因素。某些应用下，输入的机械振动包含 高频成份（或激发高频响应），带阻尼的传感 器可以防止本身产生振铃（谐振），从而保留 或增大了可用动态范围。由于压阻型加速度传 感器的输出是差分的纯电阻信息，信噪比通常 很好；其动态范围仅受限于后接直流放大器的 品质。对于高加速度冲击测试，某些压阻型加 速度传感器能够测量到超出 10000g 的加速 度。 由于具有宽的频率响应能力。压阻型加速度传 感器适合做脉冲、碰撞测试，在这些测试中频 率和加速度通常都很高。作为具有直流响应能 力的传感器，通过其加速度输出，使用者可以 得到无积分误差的速度和位移信息。压阻型加 速度传感器通常应用于汽车安全测试，武器测 试，地震测试等。
加速度传感器类型种类【大全】
加速度传感器是一种能够测量加速度的传感器。
通常由质量块、阻尼器、弹性元件、敏感元件和适调电路等部分组成。
传感器在加速过程中，通过对质量块所受惯性力的测量，利用牛顿第二定律获得加速度值。
根据传感器敏感元件的不同，常见的加速度传感器包括电容式、电感式、应变式、压阻式、压电式等。
加速度传感器工作原理线加速度计的原理是惯性原理，也就是力的平衡，A（加速度）=F（惯性力）/M（质量）我们只需要测量F就可以了。
怎么测量F？用电磁力去平衡这个力就可以了。
就可以得到F对应于电流的关系。
只需要用实验去标定这个比例系数就行了。
当然中间的信号传输、放大、滤波就是电路的事了。
现代科技要求加速度传感器廉价、性能优越、易于大批量生产。
在诸如军工、空间系统、科学测量等领域，需要使用体积小、重量轻、性能稳定的加速度传感器。
以传统加工方法制造的加速度传感器难以全面满足这些要求。
于是应用新兴的微机械加工技术制作的微加速度传感器应运而生。
这种传感器体积小、重量轻、功耗小、启动快、成本低、可靠性高、易于实现数字化和智能化。
而且，由于微机械结构制作精确、重复性好、易于集成化、适于大批量生产，它的性能价格比很高。
可以预见在不久的将来，它将在加速度传感器市场中占主导地位。
加速度传感器按工作原理可分为压电式、压阻式和电容式。
1、压电式传感器：压电式传感器是通过利用某些特殊的敏感芯体受振动加速度作用后会产生与之成正比的电荷信号的特性，来实现振动加速度的测量的，这种传感器一般都具有测量频率范围宽、量程大、体积小、重量轻、结构简单坚固、受外界干扰小以及产生电荷信号不需要任何外界电源等优点，它最大的缺点是不能测量零频率信号。
1）按敏感芯体材料按敏感芯体材料分为压电晶体（一般为石英）和压电陶瓷两类。
压电陶瓷比压电晶体的压电系数要高，而且各项机电系数随温度时间等外界条件的变化相对较小，因此一般更常用的是压电陶瓷。
2）按敏感芯体结构形式按敏感芯体结构形式分为压缩式、剪切式和弯曲变形梁式。
加速度传感器选择考虑因素
如何选择合适的加速度计传感器技术选择选择传感器的第一步就是确定你要做什么种类的测试测量。
确定测量种类是传感器技术选择的第一步。
在加速度测试测量领域有三种被广泛使用的技术。
压电式加速度计是在测试测量领域最被广泛使用的加速度计。
这种压电式加速度计提供了非常宽的测量频率范围（几HZ到30KHZ）以及非常多的灵敏度，重量，大小及形状选择范围。
压电加速度计可以考虑使用在冲击及振动的测量。
压电加速度计可以以电荷输出或电压输出，本文后面会有介绍。
压阻加速度计的灵敏度通常比较小，因此非常适合冲击测量。
他们同样也被广泛使用在汽车碰撞测试。
因为他们的低灵敏度，他们很少用来进行振动的测量。
压阻传感器通常具有很宽的频带以及频率响应可以低到零HZ（经常叫DC响应）或到稳定状态，所以他们可以用来测量长时间的瞬变现象。
变电容传感器是传感器中的比较新的技术。
向压阻加速度计一样，他们也是DC响应。
变电容传感器的灵敏度比较高，频带比较窄以及出色的温度稳定性。
变电容加速度计非常适用于低频振动，运动以及稳态加速度。
测试测量类型在本节中将会讲述一些基本的测试测量类型，然后在本文后面会有详细的介绍。
在本文中，加速度测试测量被分成以下几种类型：振动：一个物体以某一平衡点为基准做震荡运动就被认为是振动。
振动通常在运输工具及航天航空的环境下可以找到或被一个振动器系统激励的运动。
冲击：对物体的一个突然的瞬态激励，它通常会激起物体的共振。
运动：本文中运动被定义为慢速移动时间，比如机械手的移动或汽车悬浮测量。
地震：这个也是运动或说是低频振动。
这种测试测量通常需要特别的低噪-高分辨率加速度计。
当测试测量类型确定后，读者可以直接去你需要的测试测量类型章节浏览，或浏览其他不同的测试测量类型。
总则在进入各种加速度计技术及应用之前，先浏览一下这里的一些总体上的考虑因素。
在选择加速度计时，频率响应是一个非常关键的参数。
这个参数通常定为参考频率（通常100HZ）的±5%偏差的频率范围。
003,加速度传感器选型
加速度传感器选型加速度传感器选型加速度传感器选型工程振动量值的物理参数常用位移、速度和加速度来表示。
由于在通常的频率范围内振动位移幅值量很小，且位移、速度和加速度之间都可互相转换，速度和加速度之间都可互相转换，所以在实际使用中振动量的所以在实际使用中振动量的大小一般用加速度的值来度量。
常用单位为：米/秒2 (m/s 2)，或重力加速度(g)。
描述振动信号的另一重要参数是信号的频率。
绝大多数的工程振动信号均可分解成一系列特定频率和幅值的正弦信号，列特定频率和幅值的正弦信号，因此，因此，对某一振动信号的测量，实际上是对组成该振动信号的正弦频率分量的测量。
对传感器主要性能指标的考核也是根据传感器在其规定的频率范围内测量幅值精度的高低来评定。
内测量幅值精度的高低来评定。
最常用的振动测量传感器按各自的工作原理可分为压电式、最常用的振动测量传感器按各自的工作原理可分为压电式、压阻式、压阻式、电容式、电感式以及光电式。
压电式加速度传感器因为具有测量频率范围宽、量程大、体积小、重量轻、对被测件的影响小以及安装使用方便，所以成为最常用的振动测量传感器。
1 传感器的种类选择1.1压电式 压电式传感器是利用弹簧质量系统原理。
敏感芯体质量受振动加速度作用后产生一个与加速度成正比的力，压电材料受此力作用后沿其表面形成与这一力成正比的电荷信号。
压电式加速度传感器具有动态范围大、式加速度传感器具有动态范围大、频率范围宽、频率范围宽、坚固耐用、受外界干扰小以及压电材料受力自产生电荷信号不需要任何外界电源等特点，是被最为广泛使用的振动测量传感器。
虽然压电式加速度传感器的结构简单，电式加速度传感器的结构简单，商业化使用历史也很长，商业化使用历史也很长，但因其性能指标与材料特性、但因其性能指标与材料特性、设计设计和加工工艺密切相关，因此在市场上销售的同类传感器性能的实际参数以及其稳定性和一致性差别非常大。
与压阻和电容式相比，其最大的缺点是压电式加速度传感器不能测量零频率的信号。
电子直线加速器与电子感应加速器的比较
电子直线加速器与电子感应加速器的比较刘雨婷【摘要】现代工业是建立在无损检测基础之上的说法并非言过其实。
无损检测技术经历一个世纪的发展，尽管它本身并非一种生产技术，但其技术水平反映了该部门、该行业、该地区甚至该国家的工业技术水平。
无损检测的仪器种类很多，大致分为超声、射线、涡流、磁粉等。
能产生高能X射线的电子直线加速器由于射线能量高，能对大型部件和厚金属材料进行探伤，它产生的韧致辐射强度比电子感应加速器高几十到几百倍，同时，射线照相所需时间更短，分辨率更高。
【期刊名称】《制造业自动化》【年(卷),期】2015(000)014【总页数】3页(P64-66)【关键词】电子直线加速器;电子感应加速器;透照时间;防护强度【作者】刘雨婷【作者单位】北京机械工业自动化研究所，北京 100120【正文语种】中文【中图分类】TL53我国近年来随着对电力及精炼石油需求的增多，锅炉行业、化工行业制造的各种压力容器以及大厚度铸造件，在制造过程中均需使用射线照相（RT）来检查焊缝内部质量。
射线检测设备主要有X光机、钴60、铱-192、铯-137、电子加速器等，其中电子加速器作为一种高能X射线检测仪器，以其能量高，穿透能力强，拍片速度快，安全性能高等特点，解决了大厚度钢板（40mm～380mm）在无损检测上的需求，广泛用于锅炉、化工、铸造等行业的无损检测领域。
国内生产的电子感应加速器70年代有7台运行，现已全部淘汰。
进口的感应加速器全部来自俄罗斯。
直线加速器进口和国产各占一半，进口中主要是美国Varian产品，少数产自俄罗斯，产自日本的有一台。
它们主要装备在大型电站设备、重型机器、大型石油化工机械、航天、兵器及核工业等重型企业，其中采用电子直线加速器的企业，按行业分布的比例如图1所示，其中7台配有工业CT及数字射线照相系统（DR）或荧光射线透视系统，其余多数采用胶片射线照相法。
自90年代开始，电子直线加速器增长明显加快，尤其是2000年以来进入了高增长期，探伤加速器的增长速度前所未有，而且主要由国内供货，这和我国所处的政治经济形势密切有关，主要影响因素有：1）质量认证制度的推广，质量意识明显加强，这很大程度上促进了对质量监测设备的需求。
[工程科技]PE和IE有什么联系和区别
![[工程科技]PE和IE有什么联系和区别](https://img.taocdn.com/s3/m/34cb8282dc88d0d233d4b14e852458fb770b3866.png)
PE和IE有什么联系和区别分类:默认栏目PE工程师有一些主要的职责如：新产品的导入、试产的安排、生产指导，现场异常问题的及时排除（遇到异常立即有临时对策），生产工艺的改善、产品性能及结构方面的改善、包括工艺指导书的编写等。
总之PE工程师对于生产具有绝对的权威性。
相当于工程技术的工程师——PE的侧重点是现场的生产PE须对生产工艺、产品性能、结构十分的了解。
可以说在一个工厂中对生产最熟悉的人就是PE，作到生产中任何事情都在PE的掌握中不过现在也有了PIE工程师做PE与IE相结合的事情。
你可以通过这个链接引用该篇文章:/tb.b?diaryId=181342079licong1027 收藏protel电阻AXIAL无极性电容RAD电解电容RB-电位器VR二极管DIODE三极管TO电源稳压块78和79系列TO-126H和TO-126V场效应管和三极管一样整流桥D-44 D-37 D-46单排多针插座CON SIP双列直插元件DIP晶振XTAL1电阻:RES1,RES2,RES3,RES4;封装属性为axial系列无极性电容:cap;封装属性为RAD-0.1到rad-0.4电解电容:electroi;封装属性为rb.2/.4到rb.5/1.0电位器:pot1,pot2;封装属性为vr-1到vr-5二极管:封装属性为diode-0.4(小功率)diode-0.7(大功率)三极管:常见的封装属性为to-18(普通三极管)to-22(大功率三极管)to-3(大功率达林顿管)电源稳压块有78和79系列;78系列如7805,7812,7820等79系列有7905,7912,7920等常见的封装属性有to126h和to126v整流桥:BRIDGE1,BRIDGE2: 封装属性为D系列(D-44,D-37,D-46) 电阻: AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度,一般用AXIAL0.4瓷片电容:RAD0.1-RAD0.3. 其中0.1-0.3指电容大小,一般用RAD0.1电解电容:RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小.一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6二极管: DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短,一般用DIODE0.4发光二极管:RB.1/.2集成块: DIP8-DIP40, 其中8-40指有多少脚,8脚的就是DIP8贴片电阻0603表示的是封装尺寸与具体阻值没有关系但封装尺寸与功率有关通常来说0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5关于零件封装我们在前面说过,除了DEVICE.LIB库中的元件外,其它库的元件都已经有了固定的元件封装,这是因为这个库中的元件都有多种形式:以晶体管为例说明一下: 晶体管是我们常用的的元件之一,在DEVICE.LIB库中,简简单单的只有NPN与PNP之分,但实际上,如果它是NPN的2N3055那它有可能是铁壳子的TO—3,如果它是NPN的2N3054,则有可能是铁壳的TO-66或TO-5,而学用的CS9013,有TO-92A,TO-92B,还有TO-5,TO-46,TO-52等等,千变万化.还有一个就是电阻,在DEVICE库中,它也是简单地把它们称为RES1和RES2,不管它是100Ω 还是470KΩ都一样,对电路板而言,它与欧姆数根本不相关,完全是按该电阻的功率数来决定的我们选用的1/4W和甚至1/2W的电阻,都可以用AXIAL0.3元件封装,而功率数大一点的话,可用AXIAL0.4,AXIAL0.5等等.现将常用的元件封装整理如下:电阻类及无极性双端元件AXIAL0.3-AXIAL1.0无极性电容RAD0.1-RAD0.4有极性电容RB.2/.4-RB.5/1.0二极管DIODE0.4及DIODE0.7石英晶体振荡器XTAL1晶体管、FET、UJT TO-xxx(TO-3,TO-5)可变电阻(POT1、POT2) VR1-VR5当然,我们也可以打开C:\Client98\PCB98\library\advpcb.lib库来查找所用零件的对应封装.这些常用的元件封装,大家最好能把它背下来,这些元件封装,大家可以把它拆分成两部分来记如电阻AXIAL0.3可拆成AXIAL和0.3,AXIAL翻译成中文就是轴状的,0.3则是该电阻在印刷电路板上的焊盘间的距离也就是300mil(因为在电机领域里,是以英制单位为主的.同样的,对于无极性的电容,RAD0.1-RAD0.4也是一样;对有极性的电容如电解电容,其封装为RB.2/.4,RB.3/.6等,其中“.2”为焊盘间距,“.4”为电容圆筒的外径.对于晶体管,那就直接看它的外形及功率,大功率的晶体管,就用TO—3,中功率的晶体管,如果是扁平的,就用TO-220,如果是金属壳的,就用TO-66,小功率的晶体管,就用TO-5 ,TO-46,TO-92A等都可以,反正它的管脚也长,弯一下也可以.对于常用的集成IC电路,有DIPxx,就是双列直插的元件封装,DIP8就是双排,每排有4个引脚,两排间距离是300mil,焊盘间的距离是100mil.SIPxx就是单排的封装.等等.值得我们注意的是晶体管与可变电阻,它们的包装才是最令人头痛的,同样的包装,其管脚可不一定一样.例如,对于TO-92B之类的包装,通常是1脚为E(发射极),而2脚有可能是B极(基极),也可能是C(集电极);同样的,3脚有可能是C,也有可能是B,具体是那个,只有拿到了元件才能确定.因此,电路软件不敢硬性定义焊盘名称(管脚名称),同样的,场效应管,MOS管也可以用跟晶体管一样的封装,它可以通用于三个引脚的元件.Q1-B,在PCB里,加载这种网络表的时候,就会找不到节点(对不上).在可变电阻上也同样会出现类似的问题;在原理图中,可变电阻的管脚分别为1、W、及2,所产生的网络表,就是1、2和W,在PCB电路板中,焊盘就是1,2,3.当电路中有这两种元件时,就要修改PCB与SCH之间的差异最快的方法是在产生网络表后,直接在网络表中,将晶体管管脚改为1,2,3;将可变电阻的改成与电路板元件外形一样的1,2,3即可.谢谢大家的浏览,谁要是还有好东东,一起分享噢!protel元件封装库你可以通过这个链接引用该篇文章:/tb.b?diaryId=1811075112008.2.5 16:31 作者：licong1027 收藏| 评论：0 | 阅读：324制作印刷电路版的基本流程分类:默认栏目一、电路版设计的先期工作1、利用原理图设计工具绘制原理图，并且生成对应的网络表。
PE和IEPE加速度传感器的比较
P E和I E P E加速度传感器的比较公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-P E和I E P E加速度传感器的比较PE是指电荷输出型压电式加速度传感器，IEPE是指内置处理电路的压电式加速度传感器，本文将要讨论二者各自的特点。
压电效应压电式加速度传感器的工作原理是以某些物质的压电效应为基础的。
当这些物质在某一方向上因受到拉力或压力的作用而产生变形时，其表面上会产生电荷；当去掉外力时，它们又会回到不带电的状态，这种现象就是压电效应。
常用的压电材料有石英、钛酸钡、锆钛酸铅等等。
实际上，当压电材料受到剪切力、横向拉力或压力时，也会产生压电效应。
PE加速度传感器PE压电式加速度传感器的工作原理是：将质量块的加速度转换为其对压电材料所施加的力，通过测得该力的大小从而换算出加速度的值。
压电式加速度传感器的结构原理如下图所示。
两片压电片组成了其压电元件，表面有镀银层，中间夹有一金属片，并焊有输出引线，另一输引线直接与基座相连。
压电片上放有一个比重较大的质量块，并用一硬弹簧或螺栓对其施加预载荷。
整个组件封装在一个金属壳体内部，基座一般较为厚重且刚度大。
测量时，传感器与被测物刚性固定在一起，当被测物振动时，传感器与基座也会产生相同的振动。
由于质量块的质量相对较小，而弹簧的刚度相对很大，所以可认为质量块的惯性很小。
因此质量块感受到与传感器基座相同的振动，并受到与加速度方向相反的惯性力的作用。
于是，质量块就有一正比于加速度的交变力作用在压电片上，使其两个表面产生交变电荷。
当振动频率远低于传感器的固有频率时，传感器的输出电荷与作用力成正比，亦即与被测物的加速度成正比。
由于PE传感器的输出量为电荷，因此其后端必须与电荷放大器或电压放大器连接，才能将电荷信号转换为电压信号，此电压信号经过后级放大、滤波等调理电路即可送入示波器等设备。
由于PE传感器的输出阻抗较高，易受输出的电荷信号易受噪声干扰，因此必须使用特殊的低噪声电缆。
四种微加速度计传感器异同ppt文档
3.基本工作原理及工作特点
5、隧道效应型微加速度计
➢优 点 ： ✓极 高 的 灵 敏 度 ✓易 检 测 ✓线 性 度 好 ✓温 漂 小 ✓抗 干 扰 能 力 强 ✓可 靠 性 高
➢缺 点 ： ✓隧 道 针 尖 制 作 比 较 复 杂 ✓工 艺 比 较 困 难 ， 成 品 率 低
3.基本工作原理及工作特点
2、电容式微加速度计
➢基 本 原 理 位移变化→电容变化
➢工 作 原 理 质量块由弹性微梁支撑连接在基体上, 检测电
容的一个极板一般配置在运动的质量块上, 一个 极板配置在固定的基体上。当有加速度作用时， 质量块发生位移，上下电容发生变化，可以得到 电容变化差值，进而得到加速度。
基本工作原理及工作特点
4、压电式微加速度计
➢压 电 效 应 ： 电介质在沿一定方向上受到外力而
变形时，其内部会产生极化现象，同 时在它的两个相对表面上出现正负相 反的电荷。
➢工 作 原 理 在弹性梁上覆盖一层压电材料膜，上电极和下电极分别分布在压
电材料膜的上表面和下表面上，当有外界加速度口作用于敏感质量 块时，弹性梁上会产生应力大小变化，由于压电效应作用，器件结 构的上电极和下电极间会产生电压，由此可通过测量电压（信号处 理电路）的变化来得知外界加速度的变化。
3.基本工作原理及工作特点
2、电容式微加速度计
➢优 点 ： ✓灵 敏 度 和 测 量 精 度 高 ✓稳 定 性 好 ✓温 度 漂 移 小 ✓功 耗 极 低 ✓过 载 保 护 能 力 较 强
➢缺 点 ： ✓读 出 电 路 复 杂 ✓易 受 寄 生 电 容 影 响 和 电 磁 干 扰
IEPE电源要求
Endevco技术论文—TP326—在当代数据采集系统中使用IEPE加速度计需要考虑的实际因素多年来，传感器制造商都会给传感器提供相应的高质量信号调理放大器。
特别是电荷式压电传感器（PE）及电压式压电传感器（IEPE，内部带集成电路的压电传感器），加速度计制造商都会提供相应的放大器。
这些放大器使用非常灵活，它允许用户为下游的数据采集系统设置任一的加速度计输入灵敏度及输出放大倍数。
大多数情况下，加速度计制造商只满足于提供信号调理放大器，将数据采集系统市场空间置身于身外。
然而，随着使用IEPE加速度计快速普及及增长，并且组建IEPE加速度计的信号调理器看起来非常简单容易，有一些数据采集系统厂商开始提供集成在数据采集系统中的IEPE加速度计信号调理器。
当使用这些信号调理器/数据采集系统时非常方便，并且可以降低用户成本的同时保证他们的测量达到他们所要求的高水准。
这些因素下面会单独讨论。
电源要求---电流不像电荷式压电加速度计， IEPE加速度计需要电源才能工作。
这些信号调理器/数据采集系统必须能够提供适合加速度计要求的电源。
由于不同的IEPE加速度计要求的电源不同，因此用户必须参考加速度计技术说明书上的电源要求。
(这里没有针对IEPE的统一行业标准，比如ISA或ANSI没有定义IEPE).如果没有合适的电源满足加速度计的规格要求，用户就不能保证加速度计正常工作，这样就会有得到低质量或无效测试数据的风险。
IEPE的电源模式是独特的，它使用恒流电源，而不是使用恒压电源给加速度计的内部电路提供电源。
参照图1所示的IEPE电源模式的通用示意图。
首先要考虑的因素就是用户必须确认他们的数据采集系统能够提供足够的恒流电源。
IEPE加速度计经常定为在一个很宽的电流范围下都可以正常工作，通常最小电流定义为2mA。
无论加速度计定义的最小电流为何数值，用户必须保证他们的数据采集系统可以提供这个最小电流。
这个应该在数据采集系统的规格书详细说明，或它也可以被测量出来。
ICP-OES基础理论PE公司
l=
Page 10
Inductively Coupled Plasma = ICP
一些元素的离子化势能 (eV)
Page 11
Lit.: Zaidel
（1）原子光谱 线 简称原子线，标志 (I)
例Mg(I) 285.213nm
（2） 离子光谱线 简称离子线，标志 (II) 例Mg(II) 279.553nm，产生离子线需要较高 的能量或较高的等离子体温度，所需能量为电离能+激发能总和。 （3）共振线 原子的外层能级间电子在其临近的能级间跃迁所产生的谱线，当电子由 激发态返回基态所辐射谱线叫共振线，一般是原子线中该元素的最灵敏 的谱线，但在ICP光源中并不全是如此，因为有亚稳态氩原子的作用。 （4）自吸收线 在光谱光源中，中心发出的辐射受到周围该原子的基态原子所吸收，使 该谱线强度降低，这种现象叫自吸收。有较强自吸收的谱线叫自吸收 线, 自吸收线一般都是原子线，激发电位较低，例 Na588.995nm， Mg285.213nm，它们的标准曲线线性范围较窄。标准曲线容易弯曲。
式中是自吸系数随浓度c增加而减小当浓度很小而无page15浓度定量分析ac电感耦合等离子体发射光谱仪系统光谱仪系统检测器光学传递等离子炬管等离子炬蠕动泵雾化室氩气样品高频发生器数据系统微处理器和电子控制系统废液口雾化器样品喷射管page17电感耦合等离子体光谱仪的发展icpoes单道多通道多通道全谱直读摄谱仪平面光栅相板1970全谱但不能直读凹面光栅光电倍增管直读但不能同时测量背景不是全谱平面光栅光电倍增管直读但不能同时测量背景不是全谱中阶梯光栅固体检测器单道扫描后全谱直读时代全谱直读开机即用page181
2.离子源（ICP）
Page 20
原子发射光谱仪的发展 历程就是寻找高温稳定光源的历程
赛默飞-PE-瓦里安ICP的比较
摄谱功能:
能拍摄反映样品全部谱线及背景信息的“指纹”照片，并可永久保存，由“指纹”照片可获得定性及半定量结果。并可在今后无样品的情况下进行再分析。可进行前后不同批次的原料或样品的差减，以获得差别的信息。
(采用移动最小狭缝技术获得,非实际样品的分辨率)
2100光学分辩率：0.009 nm在200nm处
4．杂散光〈3ppm
1．自激式电子管式RF发生器，直接耦合。额定功率：1.5Kw。
功率稳定性<0.1%
频率40.68MHz
2．波长范围：
Pro型：167-785nm
MPX型：175-785nm
3.光学分辩率：
等离子体观察方式:
垂直观察
或双向观察
垂直观察
或双向观察
垂直观察
或水平观察
没有双向观察
垂直观察适合做复杂基体样品。
双向观察能充分发挥水平低检出限的特点，又弥补单水平观察产生的易电离干扰的不足，即碱金属对于碱土金属之间的干扰，此干扰将对碱金属和碱土金属的测定产生偏差。
检测器:
具有29万多个检测单元的CID电荷注射器件，天生的抗溢出器件。
仪器在紫外区检出限较差，低含量的As，Pb，Se，S，P，B，Sn等难测好
仪器标配价格：
6300 8-9万美金
6500 9-10万美金
5300 8-9万美金
2100 6万美金
Vista Pro 8-9万美金
Vista MPX 6万美金
中国的市场
情况：
中国拥有600多家用户
压电式加速度传感器(PE)V100M特点
15 10
5
0 -5 -1- 0 --15
- 40
- 0 20 40
温度曲线
1001Βιβλιοθήκη 0 ℃dB 2010
0
1 2 5 10 20 50
200 500
2K
典型频响曲线
20K 50KH z
±10,000g 1pC/g (160Hz) 1-15,000Hz ≥55,000Hz ≤5%
＞109 Ω ～400PF 正
-40℃～+120℃ ±20,000 g 见附图
剪切 304 不锈钢 侧端整体线 M5 胶粘 PZT-5 ～1.8 克
压电式加速度传感器(PE) V100M
应用范围： ●跌落测试与包装测试 ●小部件合格测试 ●低振幅振动测试 ●高频应用领域 ●安装空间受限设备 ●环境测试 ●元器件检定 ●结构测试 ●操作性能研究 ●疲劳减震与消音
特点:
大冲击振动测量 无源、正压电效应 体积小、重量轻
主要技术指标:
动态特性 测量范围（峰值） 灵敏度(25℃) 频率响应（±1dB) 安装谐振频率 横向灵敏度比 电气性能 绝缘电阻 电容 极性 环境特性 工作温度 冲击极限(峰值) 温度响应 物理特性 结构形式 壳体材料 输出方式 安装方式 压电材料 重量
各原理气体传感器比较(word文档良心出品)
各原理气体传感器优缺点比较凡是用于检测气体成份和浓度的传感器都称作气体传感器，不管它是用物理方法，还是用化学方法半导体式气体传感器它是利用一些金属氧化物半导体材料，在一定温度下，电导率随着环境气体成份的变化而变化的原理制造的。
优点半导体式气体传感器可以有效地用于：甲烷、乙烷、丙烷、丁烷、酒精、甲醛、一氧化碳、二氧化碳、乙烯、乙炔、氯乙烯、苯乙烯、丙烯酸等很多气体地检测。
尤其是，这种传感器成本低廉，适宜于民用气体检测的需求。
下列几种半导体式气体传感器是成功的：甲烷（天然气、沼气）、酒精、一氧化碳（城市煤气）、硫化氢、氨气（包括胺类，肼类）。
高质量的传感器可以满足工业检测的需要。
缺点稳定性较差，受环境影响较大；尤其，每一种传感器的选择性都不是唯一的，输出参数也不能确定。
因此，不宜应用于计量准确要求的场所催化燃烧式气体传感器这种传感器是在白金电阻的表面制备耐高温的催化剂层，在一定的温度下，可燃性气体在其表面催化燃烧，燃烧是白金电阻温度升高，电阻变化，变化值是可燃性气体浓度的函数。
优点催化燃烧式气体传感器选择性地检测可燃性气体：凡是不能燃烧的，传感器都没有任何响应。
催化燃烧式气体传感器计量准确，响应快速，寿命较长。
传感器的输出与环境的爆炸危险直接相关，在安全检测领域是一类主导地位的传感器。
缺点在可燃性气体范围内，无选择性。
暗火工作，有引燃爆炸的危险。
大部分元素有机蒸汽对传感器都有中毒作用。
热导池式气体传感器每一种气体，都有自己特定的热导率，当两个和多个气体的热导率差别较大时，可以利用热导元件，分辨其中一个组分的含量。
这种传感器已经用于氢气的检测、二氧化碳的检测、高浓度甲烷的检测。
这种气体传感器可应用范围较窄，限制因素较多。
电化学式气体传感器相当一部分的可燃性的、有毒有害气体都有电化学活性，可以被电化学氧化或者还原。
利用这些反应，可以分辨气体成份、检测气体浓度。
电化学气体传感器分很多子类：（1）、原电池型气体传感器（也称：加伏尼电池型气体传感器，也有称燃料电池型气体传感器，也有称自发电池型气体传感器），他们的原理行同我们用的干电池，只是，电池的碳锰电极被气体电极替代了。
Endevco 压电式加速度计(PE) 选择指南
49Endevco 压电式加速度计(PE) 选择指南型号灵敏度 (pC/g) 重量 (克) 线性范围 (g)冲击极限(g)频率响应(Hz) 最低温度(℃) 最高温度 (℃) 信号/地 绝缘 气密封安装方法压电式(PIEZOELECTRIC) 12M1 22 23 2220D 2221D 2221F 2222C 2223D 2224C 2225 2225M5A 2226C 2228C 2229C 2 0.4 0.4 3 17 10 1.4 12 12 0.75 0.025 2.8 2.8 2.8 0.085 0.14 0.8 3.1 12 11 0.5 41 16 13 13 2.8 15 4.9 504000200010001000100010001000100010000100001000100010001000100001000050005000300010000200020002000100002000200020001～28001～100001～100001～100001～60001～100001～80001～60001～60001～80001～80001～50001～40001～5000-65 -73 -73 -55 -55 -55 -73 -55 -55 -55 -55 -55 -55 -55 149 149 149 260 177 260 177 177 177 177 177 177 177 177 N/A 是 是 是 是 非 是 是 非 非 非 非 是 是 N/A 非 非 是 非 是 非 非 非 非 非 非 非 非 粘接 粘接 粘接 螺纹 螺纹 螺纹 螺纹 螺纹 螺纹 螺纹 螺纹 粘接 螺纹 螺纹 2248 2271A 2271AM20 2272 2273A2273AM1/AM20 22762.5 11.5 11.5 13 3 10 10 13 27 27 27 25 32 30 5001000100010001000500500300010000100002000100003000300010～10001～40001～40001～50001～60001～50001～5000-55 -269 -269 -269 -184 -55 -55 482 260 260 260 399 399 482 非 是 是 非 非 是 非 是 是 是 是 是 是 是 螺纹 螺纹 螺纹 螺纹 螺纹 螺纹 螺纹 6222S-20A 6222S-50A 6222S-100A 6233C-10 6233C-50 6233C-100 6237M70 6237M71 6240C-10 6240M10 20 50 100 10 50 100 10 10 10 5 91 91 91 75 110 110 30 30 200 95 2000100050010001000500500500100025040002000100020002000100020002000200010001～90001～60001～600010～500010～250010～20002～50002～50005～25002～2000-55 -55 -55 -55 -55 -55 -55 -55 -55 -55 260 260 260 482 482 482 649 649 649 760 是 是 是 是 是 是 是 是 是 是 是 是 是 是 是 是 非 非 是 是 螺纹 螺纹 螺纹 螺纹 螺纹 螺纹 螺纹 螺纹 螺纹 螺纹 7201-10 7201-50 7201-100 7221A 7240B 7701A-50 7701A-100 7701A-200 7701A-1000 7702A-17 7702A-50 7703A-50 7703A-100 7703A-200 7703A-1000 7704A-17 7704A-50 7722/772410 50 100 10 2.7 50 100 200 1000 17 50 50 100 200 1000 17 50 3.718 24 25 11 4.8 25 29 62 120 25 25 25 29 62 120 25 25 292000200020001000100020001000850500250020002000100085050025002000500200001000050005000500010000500020001000120001000010000500020001000120001000025001～120001～60001～50001～100001～150001～60001～50001～40001～20001～100001～60001～60001～50001～40001～20001～100001～60001～4000-73 -73 -73 -55 -55 -55 -55 -55 -55 -55 -55 -55 -55 -55 -55 -55 -55 -269260 260 260 177 260 288 288 288 288 288 288 288 288 288 288 288 288 177非 非 非 非 非 非 非 非 非 非 非 是 是 是 是 是 是 非/是是 是 是 是 是 是 是 是 是 是 是 是 是 是 是 是 是 是 螺纹 螺纹 螺纹 螺纹 螺纹 螺纹 螺纹 螺纹 螺纹 螺纹 螺纹 螺纹 螺纹 螺纹 螺纹 螺纹 螺纹 螺纹50度计不仅具有长时间的稳定性，且可在-269℃～+750℃的范围内使用，性能稳定可靠。
PE和IEPE加速度传感器的比较
PE和IEPE加速度传感器的比较编辑：易择传感资讯网PE是指电荷输出型压电式加速度传感器，IEPE是指内置处理电路的压电式加速度传感器，本文将要讨论二者各自的特点。
压电效应压电式加速度传感器的工作原理是以某些物质的压电效应为基础的。
当这些物质在某一方向上因受到拉力或压力的作用而产生变形时，其表面上会产生电荷；当去掉外力时，它们又会回到不带电的状态，这种现象就是压电效应。
常用的压电材料有石英、钛酸钡、锆钛酸铅等等。
实际上，当压电材料受到剪切力、横向拉力或压力时，也会产生压电效应。
PE加速度传感器PE压电式加速度传感器的工作原理是：将质量块的加速度转换为其对压电材料所施加的力，通过测得该力的大小从而换算出加速度的值。
压电式加速度传感器的结构原理如下图所示。
两片压电片组成了其压电元件，表面有镀银层，中间夹有一金属片，并焊有输出引线，另一输引线直接与基座相连。
压电片上放有一个比重较大的质量块，并用一硬弹簧或螺栓对其施加预载荷。
整个组件封装在一个金属壳体内部，基座一般较为厚重且刚度大。
测量时，传感器与被测物刚性固定在一起，当被测物振动时，传感器与基座也会产生相同的振动。
由于质量块的质量相对较小，而弹簧的刚度相对很大，所以可认为质量块的惯性很小。
因此质量块感受到与传感器基座相同的振动，并受到与加速度方向相反的惯性力的作用。
于是，质量块就有一正比于加速度的交变力作用在压电片上，使其两个表面产生交变电荷。
当振动频率远低于传感器的固有频率时，传感器的输出电荷与作用力成正比，亦即与被测物的加速度成正比。
由于PE传感器的输出量为电荷，因此其后端必须与电荷放大器或电压放大器连接，才能将电荷信号转换为电压信号，此电压信号经过后级放大、滤波等调理电路即可送入示波器等设备。
由于PE传感器的输出阻抗较高，易受输出的电荷信号易受噪声干扰，因此必须使用特殊的低噪声电缆。
IEPE加速度传感器由于PE加速度传感器有必须配接外部电荷放大器使用，并且信号在长距离传输过程中容易受干扰等一些缺点，因此出现了IEPE加速度传感器。
加速度传感器原理与使用选择
加速度传感器原理与使用选择一、加速度传感器的原理常见的加速度传感器有压电式加速度传感器和微机电系统（MEMS）加速度传感器。
1.压电式加速度传感器压电式加速度传感器是一种利用压电效应测量加速度的传感器。
压电材料具有压电效应，即在施加压力时会产生电荷。
压电式加速度传感器包含一个压电材料晶体和一个负载电容。
当传感器受到加速度时，晶体会受到压力变形，从而产生电荷。
通过测量负载电容的电荷变化，可以间接测量加速度。
2.MEMS加速度传感器MEMS加速度传感器利用微机电系统技术制造，是一种微小化的加速度传感器。
MEMS加速度传感器通常由微小质量的振动结构和感应器件组成。
当传感器受到加速度时，振动结构会产生微小的位移，感应器件可以测量位移并将其转换为电信号。
MEMS加速度传感器具有体积小、功耗低、成本低等优点。
二、加速度传感器的使用选择在选择加速度传感器时，需要考虑以下因素：1.测量范围：加速度传感器的测量范围决定了可以测量的最大加速度值。
根据具体应用需求选择适当的测量范围，避免传感器过载或无法测量。
2.精度：传感器的精度决定了其测量结果的准确性。
根据应用需求选择合适的精度，例如在高精度测量领域需要选择高精度传感器。
3.响应频率：加速度传感器的响应频率决定了传感器对高频振动的响应能力。
根据应用需求选择适当的响应频率，以确保传感器能够满足测量要求。
4.接口类型：加速度传感器的接口类型包括模拟接口和数字接口。
根据系统要求选择合适的接口类型，以便与系统进行数据通信。
5.工作温度范围：加速度传感器的工作温度范围决定了其在不同环境下的适用性。
根据应用环境选择适当的工作温度范围，以确保传感器能够正常工作。
6.供电电压：加速度传感器的供电电压决定了传感器的电源要求。
根据系统电源供应情况选择合适的供电电压。
7.封装类型：加速度传感器的封装类型决定了传感器的外形和安装方式。
根据具体应用需求选择适当的封装类型，以方便传感器的安装和使用。
PE与IE的区别
1IE为工业工程，一般职责为制程改善，工时设置，产线规划等，有的公司会包含一些文件（WI）的编制等PE为产品（生产）工程，如产品结构工程师/电子工程师等，产品生产的流通改善，异常处理及分析，有的小企业会包含一些工装夹具的制作等IE是属于工业工程的，一般工作职责为制程效率、工时改善、成本节约，线体工站规划等。
PE属于制工，一般工作职责为进行现场的产品量试段的异常分析与改善、设备、治具的设计与异常分析改善等。
有的公司会将IE、PE、R&D一起规划为工程部。
一，PE: Project Engineer / Process Engineer / Production Engineer /Product Engineer/production engineer一般来说意思是：工程制造、生产技术。
所以就有PE工程师,和PE技术员的岗位.PE工程师,和PE技术员的岗位.主要职责如下:如：新产品的导入、试产的安排、生产指导，现场异常问题的及时排除（遇到异常立即有临时对策），生产工艺的改善、产品性能及结构方面的改善、包括工艺指导书的编写等。
总之PE工程师对于生产具有绝对的权威性。
相当于工程技术的工程师——PE的侧重点是现场的生产PE须对生产工艺、产品性能、结构十分的了解。
可以说在一个工厂中对生产最熟悉的人就是PE.二IE: 工业工程（Industrial Engineering 简称IE），是从科学管理的基础上发展起来的一门应用性工程专业技术。
由于它的内容强调综合地提高劳动生产率、降低生产成本、保证产品质量，使生产系统能够处于最佳运行状态而获得最高之整体效益，所以近数十年来一直受到各国的重视，尤其是那些经历过或正在经历工业仳变革的国家或地区，如美国、日本、四小龙及泰国等地方，都有将其视为促进经济发展的主要工具，同时相对地IE技术在这种环境下亦得到迅速的成长。
美国工业工程学会（AIIE）对工业工程的定义：“供应工业工程是对人、物料、设备、能源、和信息等所组成的整体系统，进行设计、改善和设置的一门学科，它综合运用数学、物理、和社会科学方面的专门知识和技术，以及工程分析和设计的原理与方法，对该系统所取得的成果进行确认、预测和评价。
iepe传感器输入输出原理
iepe传感器输入输出原理IEPE传感器是一种常用的加速度传感器，具有灵敏度高、噪声小、低频响应好、高频响应快等优点。
它被广泛应用于汽车、航空、电力等领域，能够感知工业生产领域中的各种机械运动和振动现象。
IEPE传感器的输入输出原理主要涉及到两个方面：电路模型和信号处理。
一、电路模型IEPE传感器的输入端主要接受机械振动信号，输出端则提供与振动信号强度成正比的电信号。
IEPE传感器输出的电压信号通过嵌入在传感器中的内部负载电容C1和内部阻抗R1生成，然后在放大器上使用压电技术进行放大，最终输出到使用传感器的设备上。
传感器输出的电压信号与振动速度或加速度成正比，表明了振动的强度。
在输出信号传输中，IEPE传感器的内部负载电容具有极高的值（通常为1000nF），可以弥补当前传感器输出端的连接线或网络连接线导致的传输损失，保证传输质量和准确性。
二、信号处理IEPE传感器的信号处理过程通常分为三步：放大、滤波和调理。
这些步骤可以有效地将机械振动信号转换为电信号，进而进行处理和应用。
1. 放大放大步骤是传感器计量获得的振动信号，将其放大到可用的水平。
放大环节需要将传感器输出信号转换成放大电压，然后通过放大器进行线性放大处理，使信号具有适当的可视化，以便进行后续处理和分析。
2. 滤波IEPE传感器内部模块分为感应电路和电子电路，当感应电路获得高精度的振动信号后，电子电路将对其进行滤波处理，去除杂波和其他噪声干扰，使得信号更加纯净。
滤波过程通常涉及到数字滤波器，包括低通、带通、高通等滤波器。
滤波可以使信号干扰变得微不足道，使观察结果更加清晰。
3. 调理IEPE传感器的调理过程主要指传感器自身内部特性的调整，包括传感器的灵敏度、输出偏置、影响系数等参数的校准，从而提高传感器的精度和稳定性。
调理步骤通常通过设置传感器内部的各种参数，或者独立的校准板进行校准，根据特定领域或应用的需求，将传感器适配到最佳工作状态。
总之，IEPE传感器的输入输出原理可以通过电路模型和信号处理来描述和解释，能够清晰地显示机械振动信号转化为电信号的过程，从而更好地完成工业生产中振动监测和数据分析的任务。
