建筑设备暖通空调考研期末总复习资

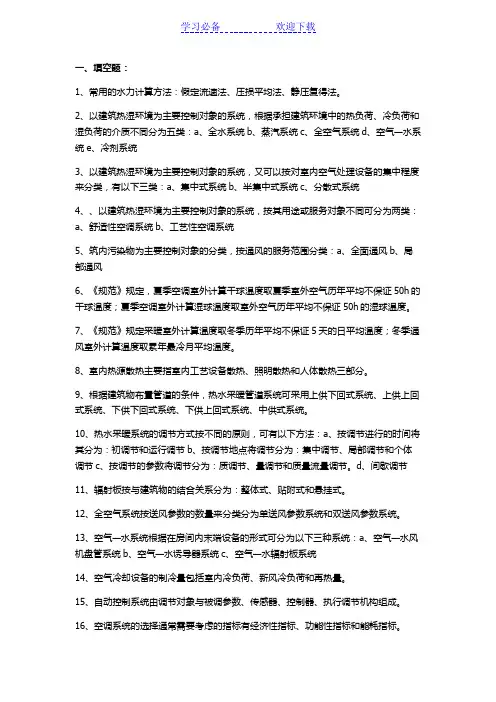

暖通空调考试内容知识点汇总
一、填空题：1、常用的水力计算方法：假定流速法、压损平均法、静压复得法。
2、以建筑热湿环境为主要控制对象的系统，根据承担建筑环境中的热负荷、冷负荷和湿负荷的介质不同分为五类：a、全水系统b、蒸汽系统c、全空气系统d、空气—水系统e、冷剂系统3、以建筑热湿环境为主要控制对象的系统，又可以按对室内空气处理设备的集中程度来分类，有以下三类：a、集中式系统b、半集中式系统c、分散式系统4、、以建筑热湿环境为主要控制对象的系统，按其用途或服务对象不同可分为两类：a、舒适性空调系统b、工艺性空调系统5、筑内污染物为主要控制对象的分类，按通风的服务范围分类：a、全面通风b、局部通风6、《规范》规定，夏季空调室外计算干球温度取夏季室外空气历年平均不保证50h的干球温度；夏季空调室外计算湿球温度取室外空气历年平均不保证50h的湿球温度。
7、《规范》规定采暖室外计算温度取冬季历年平均不保证5天的日平均温度；冬季通风室外计算温度取累年最冷月平均温度。
8、室内热源散热主要指室内工艺设备散热、照明散热和人体散热三部分。
9、根据建筑物布置管道的条件，热水采暖管道系统可采用上供下回式系统、上供上回式系统、下供下回式系统、下供上回式系统、中供式系统。
10、热水采暖系统的调节方式按不同的原则，可有以下方法：a、按调节进行的时间将其分为：初调节和运行调节b、按调节地点将调节分为：集中调节、局部调节和个体调节c、按调节的参数将调节分为：质调节、量调节和质量流量调节。
d、间歇调节11、辐射板按与建筑物的结合关系分为：整体式、贴附式和悬挂式。
12、全空气系统按送风参数的数量来分类分为单送风参数系统和双送风参数系统。
13、空气—水系统根据在房间内末端设备的形式可分为以下三种系统：a、空气—水风机盘管系统b、空气—水诱导器系统c、空气—水辐射板系统14、空气冷却设备的制冷量包括室内冷负荷、新风冷负荷和再热量。
15、自动控制系统由调节对象与被调参数、传感器、控制器、执行调节机构组成。

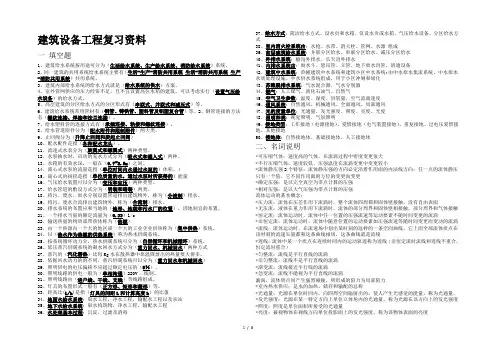

建筑设备工程总复习考试必备
建筑设备工程复习资料一填空题1、建筑给水系统按用途可分为（生活给水系统、生产给水系统、消防给水系统）系统。
2、同一建筑的共用系统给水系统主要有（生活-生产-消防共用系统生活-消防共用系统生产-消防共用系统）共用系统。
3、建筑内部给水系统的给水方式就是（给水系统的供水）方案。
4、室外管网供应的压力经常不足，且不宜设置高位水箱的建筑。
可以考虑实行（设置气压给水设备）的给水方式。
5、高层建筑的分区给水方式的分区形式有（串联式、并联式和减压式）等。
6、建筑给水系统常用管材有（钢管、铸铁管、塑料管及铝塑复合管）等。
2、钢管连接的方法有（螺纹连接、焊接和法兰连接）。
7、给水塑料管的连接方式有（承插连接、粘接和螺纹连接）。
8、给水管道附件分为（配水附件和限制附件）两大类。
9、止回阀分为（升降止回阀和旋起止回阀）10、配水配件是指（各种配水龙头）。
11、流速式水表分为（旋翼式和螺翼式）两种类型。
12、水泵抽水时，启动的充水方式分为（吸水式和灌入式）两种。
13、水箱的有效水深，一般在（0.7~2.5m）之间。
14、离心式水泵的流量是指（单位时间内水通过水泵的）体积。
）15、离心式的扬程是指（单位质量的水，通过水泵时所获得的）能量16、气压给水装置可以分为（变压和定压）两种类型。
17、给水管道的敷设方式分为（明装和暗装）两类。
18、将污、废水、雨水分别设置管道排出建筑物外，称为（分流制）排水。
19、将污、废水合流排出建筑物外，称为（合流制）排水。
20、排水系统的布置应和当地的（地形、地貌和污水厂的位置），因地制宜的布置。
21、一个排水当量的额定流量为（0.33）l/s22、输送热量的物质或带热体称为（热媒）23、由一个热源向一个大的地区或一个大的工业企业供热称为（集中供热）系统。
24、以（热水作为热媒的供热系统）称为热水供暖系统。
25、按系统循环动力分，热水供暖系统可分为（自然循环和机械循环）系统。
26、低压蒸汽供暖系统的凝水回水方式分为（重力回水、机械回水）两种方式27、蒸汽的（汽化潜热）比每Kg水在散热器中靠温降放出的热量要大得多。
建筑设备复习资料
第一章供暖工程供暖系统的组成供暖系统由三部分组成：热源、供暖管道和散热设备。
第一节室内热水供暖系统1.1 集中供暖的一般公共建筑的热水系统常用形式1.1.1上供下回单管串联系统系统形式如图1-1所示。
G—锅炉B—循环水泵P—膨胀水箱图1-1 上供下回单管串联供暖系统上供下回单管串联系统主要特点如下：1、上下房间散热器由一根立管串联供暖, 管径较粗不变径。
2、由供回水温差（容重差）和系统高差引起的重力水头（自然循环压力），与水泵压力的作用方向一致，水泵比较节能。
3、因为立管是串联系统，每根立管的各层散热器在一个支环路上，自然循环压力对每层是一样的，不存在竖向失调问题。
4、热水从上至下通过散热器产生温降，下层散热器平均水温较低，所以需要的散热器较多。
5、最高层供水干管最高点需集中设自动放空气设施（跑风），可自动排除系统空气。
6、由于是串联系统,每层散热器的调节和温度控制比较困难,一般设闭合管和三通调节阀，见图1-2。
上给下回单管串联系统适用于5—12层的一般建筑。
1.1.2下供下回式双管并联系统系统形式如图1-3。
下供下回式双管并联供暖系统的主要特点如下：1、 每层为并联支路，立管为2根, 且每层需变径。
2、 每层每组散热器可单独调节。
3、 各层散热器平均水温相同，房间外围护结构相同时，需要的散热器片数相同。
4、 最上层散热器需设手动跑风。
每层由于高度不同，自然循环压力上层较大、底层较小。
如不考虑重力水头，将造成上层过热、底层供热不足的竖向失调，上下层高差越大，失调越严重，见图1-4。
图1-4 双管系统竖向失调的形成重力水头的计算公式：ΔP=（1/2-2/3）H(γh -γg )式中： H ——散热器至热源（锅炉）的高差γh ——回水（约70℃）容重γg ——供水（约95℃）容重5、 上层水流经的管道路程较长、阻力较大，底层反之，可以抵消一部分重力图1-3 下供下回式双管并联供暖系统图1-2 单管串联系统闭合管和三通调节阀水头引起的竖向失调；因此，双管系统不常采用上供下回和上供上回式系统，其中上供上回式系统竖向失调最严重。

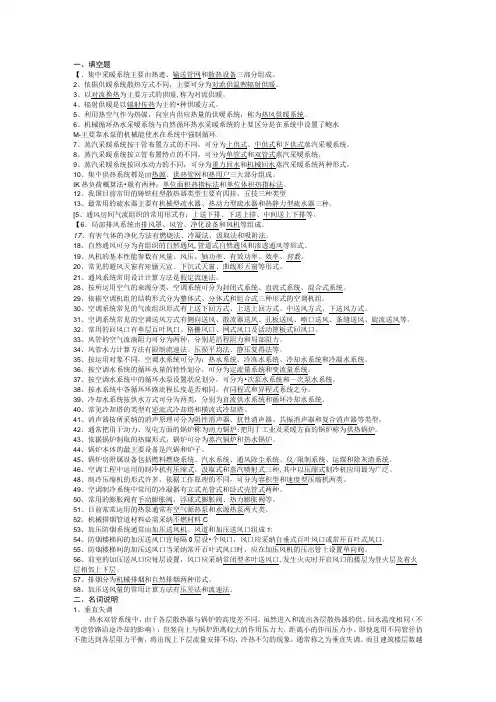

《暖通空调》期末考资料
一、填空题【、集中采暖系统主要由热遮、输送管网和散热设备三部分组成。
2、依据供暖系统散热方式不同，主要可分为对流供温煦辐射供暖。
3、以对流换热为主要方式的供暖,称为对流供暖。
4、辐射供暖是以辐射传热为主的•种供暖方式。
5、利用热空气作为热媒，向室内供应热量的供暧系统，称为热风供暖系统。
6、机械循环热水采暧系统与自然循环热水采暖系统的主要区分是在系统中设置了鲍水M-主要靠水泵的机械能使水在系统中强制循环。
7、蒸汽采暖系统按干管布置方式的不同，可分为上供式、中供式和下供式蒸汽采暧系统。
8、蒸汽采暖系统按立管布置特点的不同，可分为单管式和双管式蒸汽采暧系统。
9、蒸汽采暖系统按回水动力的不同，可分为重力回水和机械回水蒸汽采暖系统两种形式。
10、集中供热系统都是由热源、供热管网和热用户三大部分组成。
IK热负荷概算法•般有两种：单位面积热指标法和单位体积热指标法。
12、我国目前常用的铸铁柱型散热器类型主要有四挂、五技三种类型13、最常用的疏水器主要有机械型疏水器、热动力型疏水器和热静力型疏水器三种。
[5、通风房间气流组织的常用形式有：上送下排、下送上排、中间送上下排等。
【6、局部排风系统由排风罩、风管、净化设备和风机等组成。
17、有害气体的净化方法有燃烧法、冷凝法、汲取法和吸附法。
18、自然通风可分为有组织的自然通风,管道式自然通风和渗透通风等形式。
19、风机的基本性能参数有风量、风压、轴功率、有效功率、效率、转数。
20、常见的避风天窗有矩蜃天宣、下沉式天窗、曲线形天窗等形式。
21、通风系统常用设计计算方法是假定流速法。
28、按所运用空气的来源分类，空调系统可分为封闭式系统、直流式系统、混合式系统。
29、依据空调机组的结构形式分为整体式、分体式和组合式三种形式的空调机组。
30、空调系统常见的气流组织形式有上送下回方式、上送上回方式、中送风方式、下送风方式。
31、空调系统常见的空调送风方式有侧向送风、散流器送风、孔板送风、喷口送风、条缝送风、旋流送风等。
暖通空调复习知识点2023年修改整理
第一章1.采暖通风与空气调节的含义：采暖，指向建筑物供给热量，保持室内一定温度。
通风，利用室外空气来置换建筑物内的空气以改善室内空气品质。
空气调节：对某一房子或空间内的温度、湿度、洁净程度和空气流淌速度等进展调节与操纵，并提供足够量的新奇空气。
2.采暖通风与空气调节系统的工作原理：任务，向室内提供冷量和热量，并稀释室内的污染物，以保证室内具有适宜的舒适环境和良好的空气品质。
工作原理，当室内得到热量或失去热量时，那样从室内取出热量或向室内补充热量，使进出房子的热量相等，即到达热平衡，从而使室内保持一定的温度；或使进出房子的湿量平衡，以使室内保持一定的湿度；或从室内排除污染空气，同时补入等量的室外清洁空气，即到达空气平衡。
第二章1冷负荷、热负荷与湿负荷：冷负荷，为了保持建筑物的热湿环境，在单位时刻内需向房子供给的冷量称为冷负荷。
热负荷，为了补偿房子失热在单位时刻内需向房子供给的热量。
湿负荷，威客维持房子相对湿度，在单位时刻内需向房子除去的湿量。
1〕夏季空调室外计算干球温度：取夏季室外空气历年平均不保证50h的干球温度夏季空调室外计算湿球温度：取室外空气历年平均不保证50h的湿球温度。
2〕夏季空调室外计算日平均温度：取历年平均不保证5天的日平均温度。
夏季空调室外机算逐时温度：3〕冬季空调室外计算温度：采纳历年平均不保证一天的日平均温度。
冬季空调室外相对湿度:采纳累年最冷月平均相对湿度。
4〕采暖室外计算温度：取冬季历年平均不保证5天的日平均的温度冬季通风室外计算温度：取累年最冷月的平均温度。
5〕夏季通风室外计算温度：取历年最热月14时的月平均温度的平均值。
夏季通风室外计算相对湿度：取历年最热月14时的月平均相对湿度的平均值。
3.得热量与冷负荷的区别与练习： 得热量指某一时刻由室内和室外热源进入房子的热量总和.冷负荷是维持室温恒定，在某一时刻应从室内除去的热量，瞬时的热量中以对流方式传递的显热得热和潜热得热局部，直接散发到房子的空气中，急忙构成间瞬时冷负荷，以辐射得热方式传递的得热量，首先为围护构造和室内物体所汲取并贮存其中，当围护构造和室内物体外表温度高于室内温度后，所贮存热量以对流方式放出，形成冷负荷。
暖通空调复习详细复习题集和答案
【答】 室内得热量是指某时刻由室内、室外各种热源散入房间的热量的总和，得热量可分为潜热得热和显热得热，而显热得热又可分为对流热和辐射热；室内冷负荷是指某时刻当空调系统运行以维持室内温湿度恒定时，为消除室内多余的热量而必须向室内供给的冷量；房间的除热量是指空调设备供给房间的实际供冷量。
2-6室外空气综合温度的物理意义及其变化特征是什么？
【答】 建筑围护结构总是同时受到太阳辐射和室外空气温度的综合热作用，为方便计算建筑物单位外表面得到的热量而引入室外空气综合温度概念，其相当于室外气温由空调室外计算温度增加了一个太阳辐射的等效温度值，并减少了一个围护结构外表面与天空和周围物体之间的长波辐射的等效温度值。其主要受到空调室外空气温度、围护结构外表面接受的总太阳辐射照度和吸收系数变化的影响，所以不同时间不同地点采用不同表面材料的建筑物的不同朝向外表面会具有不同的逐时综合温度值。
1
156.10
0
156.10
地面Ⅱ
14.44
0.23
1
76.39
0
76.39
地面Ⅲ
14.44
0.12
1
39.85
0
39.85
地面Ⅳ
(7.2-0.41-6)*
7.22=5.70
0.07
1
9.18
0
9.18
总和
3559.50
3201.10
由于只有南面外墙，因此地面传热地带划分如图2.1。
② 计算冷风渗透耗热量Q2：
表2.1 题2-4 计算过程及结果
时刻
1:00
2:00
3:00
4:00
5:00
暖通空调复习知识点
暖通空调复习知识点关键信息项：1、暖通空调系统的基本组成及工作原理名称：＿___________________________描述：＿___________________________2、暖通空调系统的分类名称：＿___________________________特点：＿___________________________3、空调负荷计算方法公式：＿___________________________参数含义：＿___________________________ 4、空气处理过程流程：＿___________________________设备：＿___________________________5、制冷与制热原理制冷方式：＿___________________________制热方式：＿___________________________6、暖通空调系统的风道设计尺寸计算：＿___________________________材料选择：＿___________________________7、水系统设计要点水流速：＿___________________________水压控制：＿___________________________8、暖通空调系统的节能措施方法：＿___________________________效果评估：＿___________________________9、系统运行维护注意事项日常检查项目：＿___________________________故障排除流程：＿___________________________11 暖通空调系统的基本组成及工作原理111 暖通空调系统通常由制冷（热）设备、空气处理设备、输送设备和控制设备等组成。
112 制冷（热）设备包括压缩机、冷凝器、蒸发器和节流装置，其工作原理是利用制冷剂的相变来实现热量的转移。
暖通空调复习知识点
暖通空调复习知识点暖通空调这门学问啊，可真是又实用又有趣。
咱今儿就来好好唠唠这暖通空调的复习知识点。
先来说说空调系统的组成部分吧。
这就好比搭积木，每个零件都有它的用处。
压缩机，那就是心脏，负责把制冷剂压缩，让它有动力到处跑；冷凝器呢，就像个散热器，把热的制冷剂变冷；蒸发器则相反，它能让冷的制冷剂吸收热量，给房间降温。
就说我有一次去朋友家，他家空调制冷效果特别差。
我一看，好家伙，原来是冷凝器太脏了，灰尘把散热的通道都堵得死死的。
这就好比人被捂住了口鼻，没法呼吸一样，能凉快才怪呢！所以啊，定期清理冷凝器可太重要了。
再讲讲空调的制冷循环原理。
制冷剂在系统里跑一圈，就完成了一次制冷使命。
从压缩机出来是高温高压的气体，到冷凝器变成高压液体，经过节流阀降压变成低温低压的液体，最后在蒸发器里吸热变成低温低压的气体，又回到压缩机重新开始。
这一圈下来，房间就凉快啦。
还有空调的风量和风速调节，这可关系到咱们的舒适程度。
风速太快，吹得人头疼；风速太慢，又感觉不到凉意。
有一回我坐长途大巴，那空调的风速调得不合适，一会儿冷得我直哆嗦，一会儿又热得冒汗，这一路别提多难受了。
所以啊，合理调节风量风速真不是小事。
说到暖通空调的制热原理，其实和制冷有相似之处，只是通过四通阀改变了制冷剂的流向。
就像走迷宫换了条路，最终达到制热的效果。
在暖通空调系统中，风道的设计也很关键。
风道要是不合理，风就送不到该去的地方，有的角落热得要命，有的地方还是冷冰冰。
我曾经在一个商场里，就发现靠近门口的地方特别冷，里面又热得不行，这就是风道没设计好的结果。
另外，暖通空调的控制系统也不能忽视。
传感器就像它的眼睛，能感知温度、湿度等参数，然后控制系统根据这些信息来调整运行状态。
要是传感器出了问题，那空调就可能乱了套，该制冷的时候制热，该停机的时候还在拼命工作。
还有空调的能效比，这可是衡量空调是否节能的重要指标。
能效比越高，说明空调越省电。
咱买空调的时候可得留意这个，别只看价格便宜，后面电费贵得吓人可就不划算了。
(完整版)暖通空调复习重点
一、客观题1.暖通空调含义:采暖通风与空气调节是控制建筑热湿环境和空气品质的技术。
2.三个平衡，即：热平衡、湿平衡、空气平衡。
平衡是必然的，自动的，只是室内状态（温度、湿度、污染物浓度、压力）变化。
3.冷负荷：为保持建筑物的热湿环境，单位时间内需向房间供应的冷量。
4.热负荷：为了补偿房间失热，单位时间内需向房间供应的热量。
5.湿负荷：为了维持房间相对湿度，单位时间内需从房间除去的湿量。
6.建筑围护结构冷负荷：由于室内外温差和太阳辐射作用，通过建筑物围护结构传入室内的热量形成的冷负荷。
7.围护结构附加耗热量的考虑因素：朝向修正率、风力附加率、门外附加率、高度附加率8.室内热源散热主要指工艺设备散热、照明散热、人体散热。
9.室内热源散热包括显热和潜热两部分。
10.全部用水作为“热媒”或“冷媒”并将其从热源或冷源传递到室内采暖或供冷设备，供给室内热负荷或冷负荷的系统成为全水系统。
11.按用途将全水系统分为全水采暖系统和全水空调系统12.末端装置是指采暖空调系统中，置于室内的释放热量或冷量的终端设备和器具。
常用的末端装置有散热器。
暖风机。
风机盘管和辐射板。
13．风机盘管是由小型风机、电动机和盘管等组成的空调末端装置之一。
14.全空气系统是完全由空气来担负房间的冷热负荷的系统。
15.全空气空调系统的分类：（1）按送风参数的数量来分类：单送风参数系统、多送分参数系统（2）安送风量是否恒定来分类：定风量系统、变风量系统（3）按所使用空气的来源分类：全新风系统、在循序环系统、回风式系统16.空气水系统是由空气和水共同来承担空调房间冷、热负荷的系统。
17.露点送风指空气经冷处理到接近饱和状态点，不经在加热送入室内。
18.冷剂式空调系统是空调房间的冷负荷由制冷剂直接负担的系统。
19.换气效率是评价换气效果优劣的一个指标，它是气流分布的特性参数，与污染物无关。
二、简答题1.得热量与冷负荷的区别与联系得热量：某一时刻由室内和室外热源进入房间的热量总和冷负荷：维持室温恒定，在某一时刻应从室内除去的热量瞬时得热量中以对流方式传递的显热得热和潜热得热部分，直接散发到房间空气中，立刻构成房间瞬时冷负荷；而已辐射传递的得热量，首先为维护结构和室内物体所吸收并贮存其中。
暖通空调最终复习题
Part Two
定义：制冷机组是暖通空调系统中的核心设备，用于实现制冷或制热功能。
组成：制冷机组通常由压缩机、冷凝器、蒸发器和控制系统等组成。
工作原理：制冷机组通过循环工作，将制冷剂压缩、冷凝、膨胀和蒸发等过程，实现制冷或制 热效果。
类型：制冷机组有多种类型，如水冷式、风冷式、螺杆式、离心式等，根据不同的需求选择合 适的类型。
通风技术的定义和作用 通风系统的组成和原理 通风技术的分类和应用 通风技术的发展趋势和未来展望
空气过滤：通过过滤器去除空气中的尘埃、细菌等微粒 活性炭吸附：利用活性炭的吸附性能去除空气中的有害气体 紫外线消毒：利用紫外线杀菌技术杀死空气中的细菌和病毒 臭氧氧化：利用臭氧的氧化性去除空气中的有害气体和异味
根据需要更换暖通空调系统的配件，如压缩机、冷凝器、蒸发 器等，以保证系统的正常运行。
添加项标题
定期对暖通空调系统进行全面的检查和维护，包括检查电气线 路、清洗冷凝水管道等，以确保系统的安全和正常运行。
暖通空调系统无法制冷：检查制冷 剂是否充足，过滤器是否清洁，冷 凝器是否正常工作。
暖通空调系统漏水：检查冷凝水管 是否堵塞，排水口是否清洁，并确 保冷凝水正确排放。
空气处理：通过蒸发器对室内空气 进行冷却和除湿，再通过加热器对 空气进行加热和加湿，实现室内温 度和湿度的调节
添加添加标题
热传递：通过制冷剂的相变和循环， 将室内的热量传递到室外，实现室 内降温
控制系统：通过温度传感器和控制 电路对空调系统的运行进行控制， 实现室内温度的自动调节
作用：将高温 高压的气态制 冷剂冷凝成饱 和或过冷液态
类型：水冷式、 风冷式
位置：常位于 空调系统的室
外侧
维护：定期清 洗，保持散热
建筑设备期末考试复习资料
建筑设备的试图方法有通读法：顺序采用目录---说明---材料表---平面图—系统图；分系统阅读法;顺序采用目录—说明—材料表的准备阶段开始，再按每个系统图—相关个平面图—说明、材料表、图例的顺序进行;循环证试图法，混凝土构件一次浇注成型时，其防水性能最好，如果再已经凝固成型的混凝土构件重新开凿，再二次浇筑填补或填缝，其防水性能会大大降低。
一次浇筑和二次浇筑的结合部位哪怕只有一条肉眼无法看到的缝隙，都会导致深水。
所以在管道穿越建筑物的喽、墙时。
都要预埋套管，其主要目的是为了防水。
而且都要预埋，也就是把套管和翼环在混凝土中一次浇筑，不是后期凿开和安装。
给水系统与排水系统管道搞不得区别：排水系统哦管道位于本层楼层之下，从图上看横管属于十三层的范畴，但是在系统中这部分横管是归属十四层卫生间的排水。
化粪池是一种小型的污水处理构筑物，是具有生活功能的建筑物不可或缺的附属构筑物，七主要功能是讲粪便等污物进行沉淀、降解后。
讲位于上层的清夜排入市政污水管网，以免污染整个城市的污水排放地;同时化粪池还配有活动井盖，便于对池内的残渣进行定期清淘！稳压装置：湿式自动喷水系统内需常备压力。
为了防止系统内缺水、失压，经常在系统内设置稳压装置。
文雅装置有一组水泵和稳压罐组成，系统内小的压力波动有稳压罐平抑，大的波动有水泵启动来维持。
湿式报警阀是一组管件的组合体，作用是接通或切断水源、输送报警信号、启动水力报警铃，防治水倒流。
主要由内部的流动提供信号。
每套后连接的自动喷头不得超过800个。
自动喷水喷头的管径是DN25，自动喷淋喷头不得直接安装在管径大于DN50的管道上，所以自动喷水系统的管道配置，一般通过配水干管、配水支管，一级级地将管径变小，才能安装喷头。
管材分为;：金属管材、非金属管材、复合管材。
分区分压压力值得取值范围：对旅馆、医院、住宅建筑为300—500kPa；办公楼（无宿舍）350-450kPa。
室内给水管道安装顺序为：先地下后地上，先大管后小管先主管后支管。
暖通空调总复习提纲
第7章 冷剂式空调系统（了解）
7.1.1冷剂式空调系统分类及特点
第11章 室内气流分布
11.1 对室内气流分布的要求与评价 11.3 典型的气流分布模式 侧送风、顶送风、下送风的气流分布及适用场
合 11.4 室内气流分布设计计算（了解）
第12章 特殊建筑空气环境控制技术
第五章 辐射采暖和辐射供冷
5.1 辐射供暖（供冷）概念（与对流区别） 5.2 辐射采暖特点 5.3 辐射供冷特点，适用场合 5.4 电热辐射特点
第六章 全空气系统和 空气水系统（重点）
6.1湿空气的物理性质
主要内容
湿空气的组成
压力
湿空气的基本状态参数
密度
含湿量d Mq M g Pq 287 Pq 0.622 Pq
）
第三章 全水系统（重点）
3.2散热器的要求、选择布置 3.2.2热水采暖系统（掌握） 3.3.1 高区竖向分区形式 3.7 热水系统作用压头（失调，进流系数等）
第四章 蒸汽系统
4.1.3 蒸汽作为热媒的特点 4.2.2.2 低压蒸汽采暖系统的设计要点（排空气
有何不同） 4.2.4 蒸汽供暖与热水供暖的比较 4.3 蒸汽系统专用设备 疏水器作用及与管路的连接方式 减压阀、二次蒸发箱的作用 安全水封作用及组成
本节的主要内容： 空调机组的定义及分类 组合式空调机组的构成 组合式空调机的组合方法
2020/6/10
33
6. 6 全空气系统中的空气处理机组
组合式空调机组功能段的构成 功能段主要包括： 混合段、空气过滤段、表冷段、加热段、加湿段、送风机
段、回风机段、消声段、中间段、均流段、热回收段等。
组合式空调机组功能段的组合，可根据空气处理过程的 需要而进行组合配置。
建筑设备暖通空调考研期末总复习资料资料
建筑设备暖通空调考研期末总复习资料资料名词解释：1、水力失调：实际流量分配偏离所要求的流量。
2、相对湿度：湿空气的绝对湿度与同温度下饱和空气的饱和绝对湿度的比值3、冷剂式空调系统：空调房间的负荷由制冷剂直接负担的系统。
4、再热式空调系统：再送入每个房间或区域前，加再加热盘管；每个房间或区域可以根据各自设定的温度或根据自己负荷的变化调节送风温度。
5、通风效率：又称混合效率，实际参与稀释的风量与送入房间的通风量之比。
6、工位送风：把经过处理后的空气直接送到工作岗位，造成一个令人满意的微环境，又称个性化空调。
7、烟囱效应：建筑物的内外温差导致密度差引起垂直通道内的空气上下流动。
8、生物洁净室：是指空气中微生物作为主要控制对象的洁净室。
9、空气龄：空气质点自进入房间至到达室内某点所经历的时间。
10、除尘器穿透率：除尘器的出口粉尘的排出量与入口粉尘的进入量的百分比。
P=V0C0/ViCi*100%11、气流组织：又称气流分布，也就是设计者组织空气合理的流动。
12、除尘器全效率：一定运行工况下除尘器除下的粉尘量与进入除尘器粉量之比。
13、能量利用系数：已转移热量为目的的通风和空调系统，通风效率中浓度可以用温度来取代，并称之为温度效率ET，或称为能量利用系数：ET=（te-ts）/(t-ts)。
14、恒温恒湿空调：对室内温度，湿度波动和区域偏差有严格控制的空调。
15、有害气体处理的吸收法：废气中不同组分在液体中不同的溶解度。
16、有害气体处理的吸附法：多孔性固体吸附剂，吸附在表面，可回收吸附剂和吸附质。
17、全室平均滞留时间：全室各点的局部平均滞留时间的平均值18、空气质量平衡：对房间进行通风，实际上风量总是自动平衡的，这里的空气平衡按设计者或使用者的意愿进行有计划的平衡19、单向流洁净室：室内气流以单一方向流动，流线平行，并在横断面上风速一致。
20、全面通风：又称稀释通风。
把一定量的清洁空气送入房间，稀释室内污染物，使浓度达标，并将室内等量空气连同污染物排到室外。
建筑学《建筑设备》考试复习
暖通部分采暖：是使室内获得热量并保持一定温度，达到适宜生活和工作条件的技术。
采暖组成：热媒制备（热源）、热媒输送、热媒利用（散热设备）。
热媒：热能的载体、传热能的媒介物（工程）。
采暖方式：集中和分散、全面和局部、连续和间歇。
集中：热源、散热设备分别设置，热媒相连，热源向各房间提供热量分散：热源、热媒输送、散热设备合为一体，就地采暖。
全面：使整个房间保持一定温度。
局部：使局部房间保持一定温度。
连续：使室内全天温度达到设计温度。
间歇：仅在使用时间使温度达到设计温度。
采暖分类：热媒（热水采暖系统和蒸汽）、散热设备（散热器和热风）、散热方式（对流和辐射）.异程式系统：管道用量小，通过各立管环路的压力损失难平衡，易出现近处立管流量超过要求，远处立管流量不足。
（远近立管流量失调引起水平冷热不均现象称为系统水平失调）同程式系统：管道用量大，通过各立管环路的压力容易平衡，可消除、减轻系统水平失调。
（在较大建筑中，连接立管较多时用同程式系统）膨胀水箱：作用：储存热水采暖系统加热的膨胀水量、恒定采暖系统的压力、在自然循环上供下回式系统中起排气作用。
建筑室内热水采暖系统主要设备和附件：膨胀水箱、热水采暖系统排气设备、散热器温控阀。
通风系统：为排风和送风设置的管道及设备等装置分别称为排风系统和送风系统，统称通风系统。
按空气流动作用动力分自然通风和机械通风。
自然通风：依靠风压和热压作用使室内外空气通过建筑物围护结构孔口进行交换。
具有经济、节能、简便易行、不需专人管理、无噪声等优点，在选择通风措施时优先采用。
因其作用压力有限，除管道式尚能对送风进行加热外一般不能进行任何处理，故不能保证送风温度、湿度、洁净度的要求，污浊空气也不能进行净化，由于风压和热压受自然条件影响，通风量不易控制，通风效果不稳定。
机械通风：依靠通风机产生的作用力强制室内外空气交换流动。
其作用压力可根据设计计算确定，通风效果不会受影响；根据需求可对进风、排风进行处理，满足通风房间对进风的要求，也可对排风净化处理；可通过管道输送，还可通过调节装置改变通风量大小等优点；但其需设置各种处理、动力设备、各类风道、控制附件和器材，故投资和维护管理费用较高，还需占用建筑空间和面积，需要专门人员管理，产生噪声。
建筑设备复习计划题暖通部分
施工设备审察第2章暖通空调第七章建筑采暖1为了保持所需的室内空气温度为房间供应相应热量所必需的。
这个向房间供热的工程设备是什么称为供暖系统。
2一般来说，供热系统是由热源构成的，管网及散热设备。
三。
在集中供热系统中，依据不一样的热量所用介质，可分为三类：热水采暖系统、蒸汽采暖系统、热风范暖系统。
4以热水为热媒的系统称为热水供暖系统。
5依据不一样的回水功率，蒸汽供热系统可分为重力回水系统机械回水系统。
依据气体的大小气源压力，可分为高压蒸汽加热、低压蒸汽加热和真空蒸汽加热。
依据立管部署的特色，提出了立管部署方案可分为单管系统和双管系统。
依据主管部署的不一样，可分为上供应型、中供应型和下供应型种类。
6自然循环热水供暖系统取决于压差由水密度差形成水在系统中循环。
7机械循环热水采暖系统由锅炉、热管、水泵、散热器、膨胀水箱。
水循环系统的动向剖析依据水泵，系统的最高局部应当设膨胀水箱，给水干管应有依据流向向上倾斜0.003；以及集气罐和排气阀安装在集气罐上末级前给水干管最高地点立管。
8集中供热系统的热媒主要包含热媒水、蒸汽和空气，此中供暖系统采纳热态当前，水作为热介质获取了宽泛的应用供热系统可分为自然循环系统机械循环系统系统的构成，又可分为单管系统和单管系统管道系统依据每组立管的数目而定系统双管系统。
9在热水供暖系统中，供水温度是95℃，回水温度70℃。
10依据辐射供暖的表面温度，能够分为低温辐射，介质温度辐射和高温辐射。
11自然循环热水采暖的作用半径系统较小，一般不超出40~52m。
为了清除系统中的空气，主供水自然循环热水供暖系统的管道一定向上倾斜至膨胀箱坡度为0.005~0.1。
13室内安装散热设备的目的暖气室是向房间供热以增补室内空气房间的热损失，以保持所需的温度房间里的温度，从抵达加热的目的。
14供热系统的设计热负荷包含检修构造热负荷和冷空气浸透热负荷。
15供热系统的热负荷估量能够经过单位面积热指数法和单位体积热指数法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
名词解释：1、水力失调：实际流量分配偏离所要求的流量。
2、相对湿度：湿空气的绝对湿度与同温度下饱和空气的饱和绝对湿度的比值3、冷剂式空调系统：空调房间的负荷由制冷剂直接负担的系统。
4、再热式空调系统：再送入每个房间或区域前，加再加热盘管；每个房间或区域可以根据各自设定的温度或根据自己负荷的变化调节送风温度。
5、通风效率：又称混合效率，实际参与稀释的风量与送入房间的通风量之比。
6、工位送风：把经过处理后的空气直接送到工作岗位，造成一个令人满意的微环境，又称个性化空调。
7、烟囱效应：建筑物的内外温差导致密度差引起垂直通道内的空气上下流动。
8、生物洁净室：是指空气中微生物作为主要控制对象的洁净室。
9、空气龄：空气质点自进入房间至到达室内某点所经历的时间。
10、除尘器穿透率：除尘器的出口粉尘的排出量与入口粉尘的进入量的百分比。
P=V0C0/ViCi*100%11、气流组织：又称气流分布，也就是设计者组织空气合理的流动。
12、除尘器全效率：一定运行工况下除尘器除下的粉尘量与进入除尘器粉量之比。
13、能量利用系数：已转移热量为目的的通风和空调系统，通风效率中浓度可以用温度来取代，并称之为温度效率ET，或称为能量利用系数：ET=（te-ts）/(t-ts)。
14、恒温恒湿空调：对室内温度，湿度波动和区域偏差有严格控制的空调。
15、有害气体处理的吸收法：废气中不同组分在液体中不同的溶解度。
16、有害气体处理的吸附法：多孔性固体吸附剂，吸附在表面，可回收吸附剂和吸附质。
17、全室平均滞留时间：全室各点的局部平均滞留时间的平均值18、空气质量平衡：对房间进行通风，实际上风量总是自动平衡的，这里的空气平衡按设计者或使用者的意愿进行有计划的平衡19、单向流洁净室：室内气流以单一方向流动，流线平行，并在横断面上风速一致。
20、全面通风：又称稀释通风。
把一定量的清洁空气送入房间，稀释室内污染物，使浓度达标，并将室内等量空气连同污染物排到室外。
简答题：1、疏水器的作用：排除凝结水，排除空气，防止蒸汽遗漏疏水器的种类和工作原理：机械式：利用疏水器内凝结水液位变化动作。
浮筒式、吊桶式、浮球式。
热动力式：靠蒸汽和凝水流动时热动力特性不同来工作。
脉冲式、热静力式（恒温式）靠凝结水温度变化。
波纹管式，双金属片式。
2、蒸汽供暖特点：①可同时满足不同用户对不同压力和温度的要求。
②相变放热，单位质量携能多，流量小，管径小。
③平均温度高，相同负荷下，节省散热设备面积。
④状态参数变化大，伴有相变，设计和运行管理复杂，易出现“跑冒滴漏”。
⑤密度小，无底层超压问题，适用于高层建筑高区。
⑥热惰性小，热得快，冷得也快。
7．变化时，温度变化不大，不能质调，只能间歇调节，造成室温波动大，供暖质量受影响。
⑧易造成管道和设备表面有机灰尘的分解和升华。
⑨间歇工作时，管道易腐蚀。
10．管道温度高，无效热损失大。
3、完整的除尘器系统包括什么内容：（1）用捕尘罩捕集工艺过程产生的含尘气体（2）捕集的含尘气体在风机的作用下，沿风道输送到除尘设备中去（3）在除尘设备中将粉尘分离出来（4）净化后的气体排至大气（5）收集与处理分离出来的粉尘、集中采暖和分散采暖相比的优缺点：①较好的经济效益；集中供暖用的锅炉容量大，热4．效率可达90％以上；而分散供热的小型锅炉热效率只有60％左右。
城市集中供暖代替分散供暖综合可节约20％~30％的能源。
②良好的环境效益；城市污染主要来源于煤直接燃烧产生的二氧化碳和烟尘，集中供暖的锅炉容量大，有较完善的除尘设备，采用高效率的除尘器，能有效降低城市污染。
5、空调新风量的确定：①不小于按卫生标准和文献规定的人员所需最小新风量；②补充室内燃烧所耗的空气和局部排风量。
③保证房间的正压。
从改善室内空气品质的角度考虑，新风量多些好；从节能角度考虑，由于送入室内的新风量经热湿处理，需消耗能量，因此宜少为好。
在全空气系统中，通常取上述要求计算出新风量的最大值作为系统的最小新风量，如果计算所得的新风量不足系统送风的10％，则取系统送风量的10％。
6、空调系统的功能：对环境的温湿度进行控制，并提供足够的室外新鲜空气。
7、空气过滤器的分类：粗效过滤器、中效过滤器、亚高效过滤器，高效过滤器。
8、风机盘管的新风供应方式：室内渗入新风，从外墙洞引入新风，独立的新风系统9、室内空气评价指标：过去：热环境（温湿度、空气流速）；现在：卫生安全舒适的环境有诸多因素决定。
涉及到热舒适、空气品质、光线、噪声、环境视觉效果。
室内已知的污染物没有达到权威机构所确定的有害程度，处于该环境中的绝大多数（大于等于80％）人员没有感到不满意。
定义前一句用允许浓度指标，后一句用人的感觉。
主客观评价反应堆空气品质要求更高更严格。
10、袋式除尘器工作原理：不起绒滤料网孔较大，一般为20~50μm；表面起绒后，网孔为5~10μm，因此新袋效率不高，1μm粉尘除尘效率只有40％。
随着粉尘逐步深入滤料内部，最后形成附着于滤料表面的粉尘层（初层）。
袋式除尘器的过滤作用主要依靠这个初层及以后逐渐堆积起来的粉尘层进行，滤料只是起着形式“初层”及支撑它的骨架作用。
11、电式除尘器工作原理：设置一高压电场，电晕板接高压直流电负极，收尘板（筒）接地为正极。
在电场作用下，空气电离，正负离子吸附在粉尘上，使粉尘获得电荷，荷电粉尘在电场作用下，沉积在电板上。
12、热压与风压下建筑内外压力分布：只有热压作用、只有风压作用、热风压共同作用。
13、建筑火灾烟灾特性：烟气的毒害性、烟气的高温危害，烟气的遮光作用。
14、实现洁净度要求的措施：1）对洁净室的送风必须是有很高洁净度的空气2）根据洁净室的等级，合理选择洁净室的气流分布类型，在工作区应避免涡流区；尽量使送入房间洁净度很高的空气直接到达工作区；气流的流动有利于洁净室内的微粒从回风口排走。
3）有足够的风量，为了稀释空气的含尘浓度，又保证有稳定的气流类型。
4）不同等级的洁净室，洁净室与非洁净区或洁净室与室外之间均应保持一定的正压值。
16、除尘器的主要性能指标：除尘效率（全效率、穿透率、分级效率）压力降和处理气体量。
17、火灾烟气控制目的，实质，方法：目的：在建筑物内创造无烟或烟气含量较低的疏散通道或安全区。
实质：控制烟气合理的流动，使烟气不流向安全区疏散通道和非着火区，而向室外流动。
主要方法：隔断或阻挡、疏导排烟。
加压防烟。
18、暖通空调杂质及危害：调水系统中的水常常含有以下主要杂质：①溶解气体②溶解阳离子③溶解阴离子④不溶解杂质危害：①换热设备和锅炉结垢后，将会导致传热能力下降，甚至会危及锅炉安全运行。
②腐蚀金属③不溶解性杂质对水系统的危害是：沉积减小管道流通断面积，，增大阻力甚至会堵塞管路或阀门；破坏管道或设备表面的氧化膜保护层，加速腐蚀。
．④空调开式水系统在运行中由于与空气接触，空气中的杂质、细菌等随时都可进入循环水中，而冷却水等的温度在30~37摄氏度之间，很适合好氧性夹膜细菌、铁细菌、好氧硫细菌等菌和水藻的繁殖。
19、排风热回收方式：转轮式全热交换器与热回收系统、板翅式全热交换器与热回收系统、轮道式全热交换器与热回收系统、热管式全热交换器与热回收系统、热回收环，用热泵回收排风中的能量。
20、加压防烟系统正压区防超压的措施：首先应正确计算系统的阻力，合理选择风机；其次合理进行正压值估算，超压的防止措施：①设置泄压阀：利用重锤力矩与作用在阀上压力差平衡的原理。
当泄压阀排到室内时，应串联一个防火阀，设置70摄氏度时关闭，以防烟气进入正压区。
②风机变频调节风量：变频改变转速，从而改变风机特性，保持正压区压力值，初投资高。
③其他方法调节风量：风机入口设导叶式调节阀或其他节流型调节阀，或使部分风量旁通回吸入段等。
21、空调系统的组成：制冷系统：每种空调器的最基本系统，实现空调制冷或制热功能的主要部分通风系统是实现热交换的部分，它把制冷系统产生的冷量送到室内去，把冷凝器中的热量送到室外去。
电气控制是空调器的操作系统，有机械式控制和电子式控制两种方式，有了它才能使空调器按照人的意愿去工作。
箱体系统是空调器的支撑基架，各个零部件都安装在它的上面四个系统按照各自的功能组成一个整体，就成了一台完整的空调器。
论述：2、循环水泵选择：水泵曲线：平坦型，陡降型和驼峰型。
选择：一用一备，平坦型水泵；当运行工况变化而导致流量变化时，泵的扬程变化较小，水力稳定性较好；选泵时还应注意使水泵长时间工作点位于高效区。
台数：应考虑备用和调节，一般使用多台。
减少造价和占地，热水采暖不超过4台；空调水系统，与冷水机组台数对应。
流量：水泵流量应大于设计流量，考虑不利因素，增加10％的储备流量扬程：等于水在给定流量下在闭合环路内循环一周需克服的阻力损失，并增加20％的储备量。
变频措施：随着变频技术的进步及变频器价格的降低，循环水泵应设置变频，使变流量运行时节能。
3、热水采暖同程等温降计算步骤：1）计算主计算环路绘制其阻力损失变化线2）。
次。
3)计算上述两并联环路的阻力损失不平衡率4）绘制系统干管压力和阻力损失平衡图5）其他各立管的管径4、改善空气品质的措施：1）保证必要的通风量2）提高通风系统的效率3）加强通风与空调系统的管理4）减少污染物的产生5）注意引入新风的品质5、侧送风气流组织设计步骤：①按允许的射流温度衰减值，求出射流最小相对射程摄氏度左右。
1。
对于舒适型空调，射流末端温差可取x/d0．②根据射流的实际长度和最小相对射程，计算风口允许的最大直径d0，max。
从风口样本中预选风口的规格尺寸。
对于非圆形的风口，按面积折算风口直径，即d0=1.128.根号A0③设定风口数量n，计算风口的出风速度：v0=dotv/YA0n④根据房间的宽度B和风口数计算出射流服务区断面为A=BH/n，由此可以计算射流自由度根号A/d0，v0，max。
如v0，max大于v0，认为合适；反之则表明回流区平均风速超过了规定值。
超过太多时，应重新设置风口数和风口尺寸。
⑤计算Ar，由表11-2确定射流贴附的射程x1，如x1大于等于x，认为设计合理，否则重新假设风口数和风口尺寸。
重复上述计算。
以上计算步骤与实例适用于对温度波动范围控制要求并不严格的空调房间。
6、特殊建筑除湿的方法：冷却除湿，吸收、吸附式除湿，空气压缩式除湿和通风除湿冷却除湿：1）以冷冻水为冷却介质的表冷器或喷水室对空气进行通风除湿，该方法不可能获得很低的温度，空气除湿后的露点最低只能达到10度左右。
2）用制冷剂直接对空气冷却除湿，用于5度以上的露点除湿，当用于露点在5度以下的除湿时，由于表冷器表面会结霜而影响除湿机的正常工作。
吸收式除湿：空气与盐溶液直接接触吸附式除湿：利用固化表面对气体分子的引力大于气体分子间的引力。
空气压缩式除湿：空气压缩后，水蒸气分压力（空气露点）提高，再经冷却，则水蒸气凝结。
