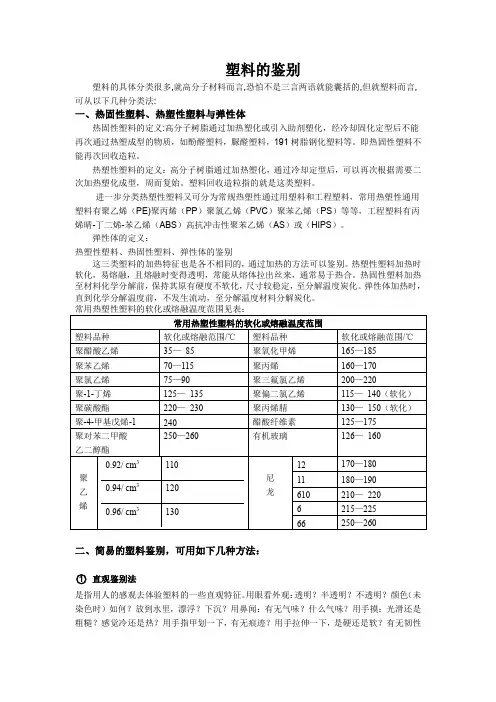

塑料的鉴别

塑料的鉴别

几种常见塑料的外观性状

塑料简易识别

鉴别塑料一般需要各种仪器，如红外光度计、色谱仪等。但是一般工厂中不具备。要快速鉴别塑料材料，有以下几种方法。

1、比重法:

注：此外还可以从表面的光泽性、透明性、柔软性来区别，如：HDPE和LDPE相比，HDPE薄膜透明性差，LDPE 透明性好，而LDPE同PP相比，LDPE薄膜柔软性好，而PP刚性好等等。

3、溶解性试验法:

溶解性试验是选择适当的溶剂或混合溶剂，以使塑料中的树脂与其它组份分离的方法。溶解性试验在配合其它检测方法结塑料进行鉴别方面有重要的参考价值。塑料的溶解性因产品的等级以及其中是否含有其它的成分而异，因此溶解性不能作为鉴定试验的绝对准则。即使纯聚合物也表现出不同的溶解性，这是因为溶解或溶胀的难易受到聚合物分子的长度、排列、等规定和结晶度等的影响。许多树脂不溶于普通溶剂，如聚四氟乙烯、聚三氟氯乙烯、酚醛树脂、嘧胺树脂、尼龙、聚乙烯、聚丙烯等。除了聚乙烯醇、甲基纤维等少数例外，大多数聚合物均不溶于水。下表示出了部分树脂的溶解性。

注：溶解性试验一般直接在试管中进行。在大约100mg粉未样品中加入10ml溶剂，混匀，有时还要振荡、观察几个小时。在聚合物完全溶解以前常常会产生溶胀。

4、定性元素法:

塑料中除了碳、氢、氧外，还常含有硫、氮、氯、氟、磷等元素，对这些元素加以检测，是鉴定未知聚合物的初步试验之一。在采用燃烧法和溶解试验法的系统分析中，往往需利用元素定性检定来加以验证。

这些元素定性通常采用钠（或钾）熔法。将约0.05g干燥聚合物置于一玻璃小试管内，加入一小颗豌豆大小的新切的钠，加热熔融。冷却后加入1mL乙醇以消耗残余的钠。再慢慢加热度管蒸去乙醇，然后用强火加热至呈现暗红色，趁热将试管扔进一个盛有15mL水的烧杯里，用玻璃棒搅动破碎的试管，然后滤出溶液，把溶液分成几份进行下述试验：

5、显色试验鉴定法:

显色试验是在微量或半微量范围内用点滴试验来定性鉴定聚合物的方法。通常，增塑剂、填料和改性剂不参与显色反应，但是这些物质的存在会降低显色反应的灵敏度，因此多数情况下要把它们从聚合物中分离出去。为了避免对试验

结果作出错误解释，必要时可用已知聚合物作对比试验。

常用塑料识别方法

塑料系列简易鉴别法外观鉴别(一)

在采用各种塑料再生方法对废旧塑料进行再利用前，大多需要将塑料分拣。由于塑料消费渠道多而复杂，有些消费后的塑料又难于通过外观简单将其区分，因此，最好能在塑料制品上标明材料品种。中国参照美国塑料协会（SPE）提出并实施的材料品种标记制定了GB/T16288—1996“塑料包装制品回收标志”，虽可利用上述标记的方法以方便分拣，但由于中国尚有许多无标记的塑料制品，给分拣带来困难，为将不同品种的塑料分别，以便分类回收，首先要掌握鉴别不同塑料的知识，下面介绍塑料简易鉴别法：

1．塑料的外观鉴别

通过观察塑料的外观，可初步鉴别出塑料制品所属大类：热塑性塑料，，热固性塑料或弹性体。一般热塑性塑料有结晶和无定形两类。结晶性塑料外观呈半透明，乳浊状或不透明，只有在薄膜状态呈透明状，硬度从柔软到角质。无定形一般为无色，在不加添加剂时为全透明，硬度从硬于角质橡胶状（此时常加有增塑剂等添加剂）。热固性塑料通常含有填且不透料明，如不含填料时为透明。弹性体具橡胶状手感，有一定的拉伸率。

上述三类塑料的加热特征也是各不相同的，通过加热的方法可以鉴别。热塑性塑料加热时软化，易熔融，且熔融时变得透明，常能从熔体拉出丝来，通常易于热合。热固性塑料加热至材料化学分解前，保持其原有硬度不软化，尺寸较稳定，至分解温度炭化。弹性体加热时，直到化学分解温度前，不发生流动，至分解温度材料分解炭化。

常用热塑性塑料的软化或熔融温度范围见表

常用热塑性塑料的软化或熔融温度范围见表
