联轴器校正
维修作业标准说明书(联轴器校正)
维修作业标准说明书设备名称：水泵设备编码：作业名称：水泵联轴器校正施工器具：专用扳手、游标卡尺、螺旋测微仪、手锤、铜棒木块、吊装带、百分表、专用垫片、记号笔作业条件：停车、停电保护用具：劳保、安全带作业人员：钳工作业时间：总工时：总体作业网络图：测量前的准备→测量过程→分析与计算→调整时的允许误差作业工序及技术要点详解1.测量前的准备2.作业内容：根据联轴器的不同形式，利用塞尺或百分表直接测量圆周间隙α和端面间隙b。
在测量过程中还应注意：1)找正前应将两联轴器用找中心专用螺栓连接好。
若是固定式联轴器，应将二者插好。
2)测量过程中，转子的轴向位置应始终不变，以免因盘动转子时前后窜动引起误差。
3)测量前应将地脚螺栓都正常拧紧。
4)找正时一定要在冷态下进行，热态时不能找中心。
3.测量过程作业内容：将两联轴器做上记号并对准，有记号处置于零位(垂直或水平位置)。
装上专用工具架或百分表，沿转子回转方向自零位起依次旋转90°、180°、270°，同时测量每个位置时的圆周间隙α和端面间隙b，并把所测出的数据记录在如图一所示的图内。
根据测量结果，将两端面内的各点数值取平均数，按照图二所示记好。
图 1 联轴器a、b 间隙的测量（用百分表）1-对轮；2-可调螺栓；3-桥尺；4-百分表图 2 a、b 间隙记录图3.分析与计算1)联轴器端面彼此不平行，两转子的中心线虽不在一条直线上，但两个联轴器的中心却恰好相合，如图所示。
调整时可将3、4 号轴承分别移动δ1和δ2值，使两个转子中心线连成一条直线且联轴器端面平行。
δ1、δ2值计算公式可根据相似三角形的比例关系推导得出，即图 3 联轴器同心、不平行式中，Δb=b1－b2；D 是联轴器直径；L1是被调整联轴器至3 号轴承的距离；L2是3、4 号轴承之间的距离。
2)两个联轴器的端面互相平行，但中心不重合，如图4所示。
调整时可分别将3、4 号轴承同移'1 d ，则两个转子同心共线。
大型机组联轴器的三表法对中找正
标示执行。
调整驱动电机联轴器端面与压缩机联轴器端面找正间隙，两端面找正间隙量为联轴器调整垫片厚度(20mm),确定电机端面与压缩机端面间隙时，必须先将电机转子磁力中心位置固定好。
2 联轴器对中找正2.1 找正程序将专用找正工具固定在压缩机主轴侧联轴器上、再将一个径向C表、两个轴向表A表与B表装在表架上，表架在全负荷下检查校正合格(图2)，保证表针所测的轴向与径向面光洁度，径向测点的轴向面应与主轴轴心保持平行，对中找正前，将百分表调零，沿轴向拨动主轴使百分表在轴向串动，径向表值不得有变化，否则将导致径向百分表得数的偏差。
图2 全负荷下检查校正合格的表架径向百分表(C表)垂直指在电机联轴器轴向面上，百分表转在上面0°时，表针调整为零，将电机联轴器旋转180°，观测表针变化。
轴向双表(A/B表)垂直指在驱动电机联轴器径向面上，当轴向两表与联轴器表面垂直时，将上下表两同时调整为零，将电机联轴器同步旋转180°，观测表针变化。
找正时轻轻盘动压缩机主轴联轴器，通过一同时横穿两半联轴器螺栓孔的短圆柱棒去带动电机联轴器，每旋转一个90°，记录出径向和轴向表数据，根据正负数据进行机组对中偏差调整。
2.2 偏差值计算方法百分表上下相减为垂直差，左右相减为水平差，所减差值确定为对中偏差值。
如图3所示，径向C表顺时针每90°读取数据分别为C1、C2、C3、C4，轴向A/B表顺时针每90°读取数据分别为A1、A2、A3、A4/B1、B2、B3、B4,径向/轴向偏差(角偏差)值计算方法：径向偏差：垂直偏差=C1-C3/C3-C1；0 引言联轴器在安装时必须精确地找正、对中，否则设备运行过程中将会在联轴器上引起很大的应力，将严重地影响轴、轴承和轴上其他相关零部件的正常工作，甚至引起整台机器设备和基础的振动或损坏等。
因此，机组、泵和驱动机联轴器的对中找正是安装和检修过程中很重要的工作环节之一。
联轴器找正的计算方法和调整步骤
联轴器找正的计算方法和调整步骤1前言联轴器是机械设备中的重要部件，在汽轮机组、水泵、风机等转动机械的联接中普遍使用。
为了避免联轴器不同心而使设备产生较大的振动、损坏，要求转动设备中的联轴器必须保证较高的同轴度。
因此，联轴器的找正是一项非常重要、精度要求很高的工作。
2联轴器找正的质量标准联轴器找正的质量标准因设备的转速和联轴器的型式而异，水泵、风机等通用机械的联轴器允许偏差值如表1所示。
3联轴器找正的原理3.1 对联轴器中心偏移情况的分析联轴器中心偏移不外乎以下2种情况：Q）联轴器端面张口方向与中心偏移方向相反（上张口时中心低,下张口时中心高；左张口时中心偏右，右张口时中心偏左）;（2）联轴器端面张口方向与中心偏移方向相同（与⑴描述相反）。
3.2 理论上联轴器找正的计算与调整就联轴器中心偏移第1种情况中：上张口（数值为δ）,中心低（数值为4 h）,如图1所示为例。
为保证同轴度需进行如下调整（一般调整电机等易移动的设备），计算的原则是〃先消张口后消圆周〃：Q）消除联轴器张口，可在前支座A及后支座B下分别增加不同厚度的垫片。
垫片的厚度经过如下计算：利用图2中三角形AFGH∖^ECA及^EDB的相似关系和相似三角形对应边成比例的定律，可得出如下关系：AC∕GH=AE∕FH ,进而有AC=（AE / FH）χGH式中GH——上张口值δ ;AE ——前支座到联轴器端面的距离；FH——联轴器直径。
同理，后支座加垫片的数值BD=（BE / FH）×GH o（2）消除联轴器高差，电机轴应向上垫起Ah （如图2所示）。
这时，电机前、后座应同时加垫Ah厚。
综合以上两步骤，总调整量：电机前支座A加垫片厚度Xl=Δh+AC （1）电机后支座B加垫片厚度X2=∆h + BD⑵假定上（右）张口时，AC、BD取正值，下（左）张口时，AC、BD则取负值；电机中心低（偏左）时，加取正值;电机中心高（偏右）时，Ah则取负值，当X为正数时加垫片（或右移），X为负值时减垫片（或左移）。
联轴器的分类与校正
联轴器的分类与校正孙荣俊联轴器是联接两轴使其一同回转并传递运动和转矩的机械装置。
我公司很多设备传动都是通过联轴器来进行传动，下面简单谈谈联轴器的种类、使用以及安装校正方法。
1. 联轴器的分类目前联轴器可以分为三大类：刚性联轴器、挠性联轴器、安全联轴器。
1.1刚性联轴器该类联轴器无补偿两轴间相对偏移能力，它要求被联接两轴的轴线严格对中，理论上没有相对偏移。
被联两轴的相对偏移常用的刚性联轴器有凸缘联轴器、套筒联轴器、夹壳联轴器等，其中最常用的是凸缘联轴器。
凸缘联轴器是由两个带凸缘的半联轴器和联接螺栓所组成，它有两种对中方式：一种是通过半联轴器上的凸台和凹槽的嵌合来保证对中，用普通螺栓联接预紧，其对中精度高，工作时靠两个半联轴器接触面上产生的摩擦力来传递转矩；另外一种是采用铰制孔用螺栓联接来传递转矩和保证对中。
后者拆卸时轴不需作轴向移动，只需拆卸螺栓即可，故装拆较方便。
制造凸缘联轴器的材料可以使用35，45钢，当外缘圆周速度V<30m/s也可以采用HT200。
凸缘联轴器凸缘联轴器不具有补偿两轴轴线相对偏移的能力，也不具有缓冲减震的性能。
但结构简单。
价格便宜，传递扭矩的能力也较大，故常用于载荷平稳、速度稳定，被联接两轴间相对偏移极小的场合。
1.2挠性联轴器该类联轴器允许并能补偿被联接两轴间的相对偏移，并根据联轴器自身的结构和材料，又可分为有弹性元件挠性联轴器和无弹性元件挠性联轴器。
1.2.1无弹性元件挠性联轴器无弹性元件挠性联轴器的承载能力大，但不具备缓冲减振的性能，在高速或转速不稳定或正反转时，有冲击和噪声，主要适用于低速、重载、转速平稳的场合。
常用的无弹性元件挠性联轴器有十字滑块联轴器和滑块联轴器、齿式联轴器、滚子链联轴器和十字轴万向联轴器。
1.2.1.1十字滑块联轴器和滑块联轴器十字滑块联轴器是由两个端面上开有凹槽的半联轴器和一个两面带有凸牙的中间盘所组成。
安装时中间盘两面的凸牙分别嵌入两半联轴器的凹槽，靠凹槽与凸牙的相互嵌合传递转矩。
联轴器同心度校正方法
联轴器同心度检查及校正粗调整：（首先确认检测或所调整的泵组是否完全切断电源）*泵组安装就位后、开机前必须检查并校正同心度.＊联轴器找正时.1. 粗找正测量工具-刀口尺.2.将联轴器找正面清理干净后,将刀口尺以一边放平找正另一边.泵端高则将电机垫高,反之则将泵端垫高,先找等高.3.用刀口尺在联轴器90℃夹角上测出泵及电机左右偏差和高低偏差.4.调整联轴器等高时采用厚薄不等的金属片垫入电机端或泵端地脚和底座结合面之间.5．在紧固螺母之前，须确认所垫的金属片已经垫实后再紧固螺母，分别紧固螺母时要注意表的指针不能有移动.精调整（检查粗调整后的精度）1.量程为5-10mm的百分表及磁性表座。
2.盘车联轴器360 ℃，表指针摆动范围内的读数即为跳动值。
用百分表测得圆周上最大跳动值：≤0.20mm最终检查：所有地脚紧固后，确认和复检圆周最大跳动值是否在≤0.20mm范围之内。
＊运行后在一段时间内检测轴承端的温升变化，如果温升急剧上升无稳定且有超标现象并接近极限温度，此时必须停机检查。
＊运行后的泵组，必须注意轴承温度变化，如果与前一次记录有升高现象，此时就必须停机再次对联轴器同心度进行检查。
三相异步电动机的最高允许温升(周围环境温度为+40℃)GISO同心度不符合要求产生的故障现象：1．噪声。
(叶轮环口与泵壳口环摩擦,轴承受力不均)2．轴承温升快。
3．轴承温度高。
4．泵组振动，抖动。
5．轴承位置有油渗出。
6．严重时弹性体磨损及掉屑和受挤压有熔化现象。
同心度跳动值超标的危害：1．轴承在运转时受力不均产生高温。
使润滑脂稀释流出使轴承球道内润滑不足。
2．弹性体磨损后致使联轴器结合部无缓冲，联轴器金属部分相互撞击而损坏。
3．轴承损坏，轴承座损坏（因润滑不畅，高温膨胀和轴承钢圈受力不均致使轴承外钢圈跑外圆和内钢圈抱死或跑内圆）4.叶轮环口与泵壳口环磨损(不锈钢易咬死)使泵效率下降.（采购轴承时请认准SKF，NSK专卖店）－曲线爪型联轴器同心度圆周上跳动不大于0.20mm.－弹性膜片联轴器同心度圆周上跳动不大于0.10mm.联轴器同心度检测及调整售后服务部（安装.调试.维修人员用）。
泵的联轴器怎么校正,看完这个你就会了

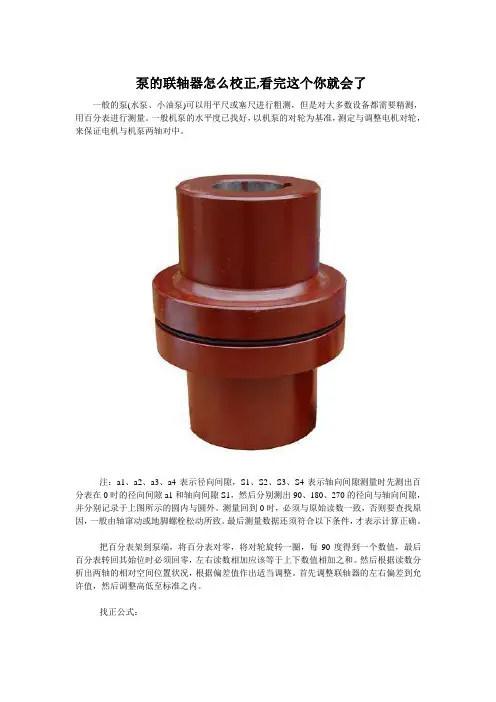

泵的联轴器怎么校正,看完这个你就会了
一般的泵(水泵、小油泵)可以用平尺或塞尺进行粗测，但是对大多数设备都需要精测，用百分表进行测量。
一般机泵的水平度已找好，以机泵的对轮为基准，测定与调整电机对轮，来保证电机与机泵两轴对中。
注：a1、a2、a3、a4表示径向间隙，S1、S2、S3、S4表示轴向间隙测量时先测出百分表在0时的径向间隙a1和轴向间隙S1，然后分别测出90、180、270的径向与轴向间隙，并分别记录于上图所示的圆内与圆外。
测量回到0时，必须与原始读数一致，否则要查找原因，一般由轴窜动或地脚螺栓松动所致。
最后测量数据还须符合以下条件，才表示计算正确。
把百分表架到泵端，将百分表对零，将对轮旋转一圈，每90度得到一个数值，最后百分表转回其始位时必须回零，左右读数相加应该等于上下数值相加之和。
然后根据读数分析出两轴的相对空间位置状况，根据偏差值作出适当调整。
首先调整联轴器的左右偏差到允许值，然后调整高低至标准之内。
找正公式：
S1= (对轮轴向差值(张口绝对值)支脚1到测点距离)测点直径圆周径向插(差)值/2；
S2= (对轮轴向差值支脚2到测点距离)测点直径圆周径向插(差)值/2。
第一个：如果对轮是上张口，取+号；如果是下张口，则取-号可理解为从上往下盘；第二个：电机低时取+；电机高时取- 可理解为从上往下盘表是正写正是负写负。
S1是正的话(上张口且电机偏低),说明应该垫垫片,S1数即是要垫的垫片厚度。
另：测点直径为测表点旋转直径，而不是联轴器直径。
调整左右与之类似。
膜片联轴器校正方法
膜片联轴器校正方法膜片联轴器是一种常见的机械装置，它广泛应用于各种传动系统中，用于连接两个旋转轴并传递扭矩。
然而，在工作过程中，膜片联轴器可能存在一些误差，导致传动系统的性能下降。
因此，需要进行校正以确保其正常运行。
膜片联轴器的校正方法主要包括以下几个步骤：第一步，检查联轴器的安装位置。
膜片联轴器需要正确安装在两个旋转轴上，并保持轴心线的一致。
如果安装不正确，会导致联轴器产生振动和噪音，影响传动效果。
因此，在校正之前，需要检查联轴器的安装位置是否正确，如果不正确，需要重新调整。
第二步，检查膜片联轴器的轴向间隙。
轴向间隙是指联轴器在轴向方向上的间隙。
一般来说，轴向间隙应该控制在一定范围内，过大或过小都会影响联轴器的传动效果。
因此，在校正之前，需要检查膜片联轴器的轴向间隙，如果超过规定范围，需要进行调整。
第三步，检查膜片联轴器的径向间隙。
径向间隙是指联轴器在径向方向上的间隙。
与轴向间隙类似，径向间隙的大小也会影响联轴器的传动效果。
因此，在校正之前，需要检查膜片联轴器的径向间隙，如果超过规定范围，需要进行调整。
第四步，进行动平衡校正。
动平衡校正是指通过增加或减少质量来平衡膜片联轴器的质量分布，以减少振动和噪音。
在校正之前，需要先进行动平衡测试，然后根据测试结果进行调整，直到达到要求的平衡状态。
第五步，进行静态校正。
静态校正是指通过调整联轴器的位置来消除不平衡力矩，以减少振动和噪音。
在校正之前，需要先进行静态平衡测试，然后根据测试结果进行调整，直到达到要求的平衡状态。
第六步，进行扭矩校正。
扭矩校正是指通过增加或减少膜片联轴器的弹性变形来调整扭矩传递的精度。
在校正之前，需要先进行扭矩测试，然后根据测试结果进行调整，直到达到要求的扭矩传递精度。
总结起来，膜片联轴器的校正方法包括安装位置的校正、轴向间隙和径向间隙的调整、动平衡校正、静态校正和扭矩校正。
通过这些校正方法，可以保证膜片联轴器的正常运行，提高传动系统的性能。
联轴器的安装及校正
1、泵对中的重要性如何进行泵和电机联轴器的找正、对中泵和电机的联轴器所连接的两根轴的旋转中心应严格的同心，联轴器在安装时必须精确地找正、对中，否则将会在联轴器上引起很大的应力，并将严重地影响轴、轴承和轴上其他零件的正常工作，甚至引起整台机器和基础的振动或损坏等。
因此，泵和电机联轴器的找正是安装和检修过程中很重要的工作环节之一。
2、联轴器找正是偏移情况的分析在安装新泵时，对于联轴器端面与轴线之间的垂直度可以不作检查，但安装旧泵时，一定要仔细地检查，发现不垂直时要调整垂直后再进行找正。
一般情况下，可能遇到的有以下四种情形。
1）S1=S2 ，a1=a2 两半靠背轮端面是处于既平行又同心的正确位置，这时两轴线必须位于一条直线上。
2）S1=S2 ，a1 ≠a2两半靠背轮端面平行但轴线不同心，这时两轴线之间有平行的径向位移e=(a2-a1)/2 。
3）S1 ≠S2，a1=a2 两半靠背轮端面虽然同心但不平行，两轴线之间有角向位移α。
4）S1 ≠S2 ，a1≠a2 两半靠背轮端面既不同心又不平行，两轴线之间既有径向位移 e 又有角向位移α。
联轴器处于第一种情况是我们在找正中致力达到的状态，而第二、三、四种状态都不正确，需要我们进行调整，使其达到第一种情况。
在安装设备时，首先把从动机（泵）安装好，使其轴线处于水平位置，然后再安装主动机（电机），所以找正时只需要调整主动机，即在主动机（电机）的支脚下面加调整垫面的方法来调节。
3、找正时测量调节方法下面主要介绍在检修过程中常用的两种测量调整方法，根据测量工具不同可分为：1）利用刀形尺和塞尺测量联轴器的不同心和利用楔形间隙轨或塞尺测量联轴器端面的不平行度，这种方法适用于弹性联接的低转速、精度要求不高的设备。
2）利用百分表及表架或专用找正工具测量两联轴器的不同心及不平行情况，这种方法适用于转速较高、刚性联接和精度要求高的转动设备。
注意：1）在用塞尺和刀形尺找正时，联轴器径向端面的表面上都应该平整、光滑、无锈、无毛刺。
动设备联轴器找正的方法
动设备联轴器找正的方法要保证联轴器的良好工作和正常运转，需要进行正确的调整和找正。
下面将详细介绍动设备联轴器找正的方法。
1.防止润滑不良导致的偏差：联轴器在使用过程中需要确保良好的润滑。
当润滑不良时，轴承和联轴器的轴心线会发生偏移，进而导致运动不正常。
因此，必须定期检查润滑情况，保持充分的润滑，避免轴心线偏差。
2.调整轴承座的垂直度：联轴器在运转中可能由于轴与轴承座的不垂直而发生偏差。
因此，在安装时应确保轴承座的垂直度。
可使用水平尺或水平仪来检查轴承座的垂直度，调整调整螺丝使其垂直。
3.使用对中装置进行对中：对中装置是用来调整联轴器两端轴的相对位置的设备。
通过对中装置，可以正确地调整轴的位置和角度，使其与联轴器相匹配。
通常，对中装置包括两个指示器，一个固定在一个轴上，另一个则测量另一个轴的偏差。
通过调整轴的位置和角度，使两个指示器的读数相等，即可完成对中。
4.检查联轴器两端的轴的直径：联轴器的两端轴的直径应该相等。
如果直径不一致，将会导致轴承座中产生偏心力，进而导致联轴器的不正常运转。
因此，在找正联轴器之前，应先检查轴的直径，并进行必要的调整。
5.使用同轴仪进行调整：同轴仪是一种精密测量设备，用于测量轴的同轴度和径向间隙。
通过同轴仪的测量，可以判断轴与轴承座的同轴度是否满足要求，并进行调整。
根据同轴仪的测量结果，可以判断轴的位置和角度是否正确，进而调整联轴器的位置和角度，找到正确的运转位置。
在进行联轴器找正之前，需要注意以下几点：1.保证调整过程的安全：在进行联轴器找正之前，必须确保设备处于停止状态，并采取必要的安全措施，如断开电源和锁定设备，以防止任何意外发生。
2.仔细阅读设备说明书：联轴器调整需要根据具体的设备要求进行操作。
因此，在进行调整之前，应仔细阅读设备说明书，了解设备的结构和调整要求。
3.采取适当的工具和设备：在进行联轴器找正时，需要使用一些专门的工具和设备，如水平尺、水平仪、对中装置和同轴仪等。
联轴器对中调整方法【教程】
联轴器对中的要点：1、确定基准轴。
找正两轴时要确定一个基准轴，以此为准调整另一根轴使之达到允许的偏差。
2、轴的攀动为消除联轴器的误差应当同时攀动两轴，并在两联轴器上划上对准基线，每转至一个角度，基线应重合。
根据实际情况，如果联釉器自身误差在允许范围内(业好检查)也可只攀动一根轴。
3、简化计算联轴器每转—个角度要测出两个轴向测量值(b1-bn)。
为了简化也可每次只测定一个轴向测量值，但是要控制联轴器不能有轴向串动。
4、要注意测量工具的自重使附件产生挠角对测量数据的影响。
5、在测定转速高的弹性轴或有扬度要求的轴时，注意轴的扬度，对找正的影响及负荷的合理分配。
6、找正时应调整轴向数值，纠正倾斜，然后再调整径向偏差。
在调整倾斜时，将会影响到径向偏差数值，经过计算，逐渐调整到允许范围内。
联轴器轴线的测量1、在两半联轴器相对应的两点P、Q上，装设专用工具并在联轴器外圆上作四等分记号。
百分表b1和b2测量同一直径两端的轴向间隙，百分表a测量径向间隙。
2、以P点对正Q点，使两半联轴器以相同的方向一起转动(即P点与Q点之间不要产生相对的角位移，否则影响测量的准确性)，每转90。
测量一次并记录测量值，包括起点0。
即有5个位置的径向间隙值和轴向间隙值。
将测得的数值记录成如图的形式。
3、对所测得的数值进行复核。
将联轴器再向前转，核对各位置的测量数值有无变动。
如无变动，可用a1+a5及b1I-b1II=b5I-b5II两恒等式加以判别。
如实例数值代入恒等式后不等，而有较大的偏差(大于0.02mm)，那就可以肯定测量的数值是错误的，需找出产生错误的原因。
纠正后再重新测量，直至符合两恒等式后为止。
联轴器的对中(1)先校正轴垂直方向倾斜支座2移动量：1DbLx=式中x---支座2移动数值，mmb---垂直方向倾斜值，mmb=b3－b4D---联轴节直径，mmL1---1、2基座间距离，mm(2)因校正倾斜而造成联釉器端面上移y值：12LxLy=式中L2---支座1至联轴器端面间距离。
联轴器初步校正
2021/4/2
联轴器初步校正
14
用直尺初步找正。主要是上下、左右径向，张口。
2021/4/2
联轴器初步校正
15
联轴器找中心
塞尺检查电机的底脚是否平整 ， 检查电机底脚铜垫片。
2021/4/2
联轴器初步校正
16
6. 把径向表转到最上面，百分表对零，慢慢 地转动转子，每隔90度测量一组数据记下， 测出上、下、左、右四处的径向b、轴向a 四组数据，将数据记录在右图内。径向的 记在圆外面，轴向数据记录在圆里面。
联轴器初步校正
主讲内容
1.概述 ：联轴器找正的重要性 2.关于设备振幅的技术要求 3.联轴器的中心偏差及端面间隙 4.找正的目的 5.找正的原理 6.找正的方法及步骤 7.计算公式 8.实例计算
2021/4/2
联轴器初步校正
2
概述
泵、风机等旋转设备是化工生产中的一种通用机械设备， 其运行状况的好坏直接影响到设备的正常、安全、生产。泵 与风机发生的故障形式很多，其中，由于联轴器的中心找正 不当引发的机械故障是常见的主要形式之一。在旋转机械设 备中，联轴器是用来连接主动轴(电机）和从动轴（泵）的一 种特殊装置。联轴器在安装时必须精确的找正对中，否则将 会在轴和联轴器中引起很大的应力，并将严重影响轴、轴承 和轴上其他零件的正常工作，甚至会引起整台机器和基础的 振动或损坏事故。选择正确的找正公差和合理的找正方法， 对于提高检修质量，保障设备的安全运行具有重要的意义。
2021/4/2
联轴器初步校正
22
2021/4/2
联轴器初步校正
23
计算步骤 计算调整量:
