AUTOCAD 绘制摇柄零件图

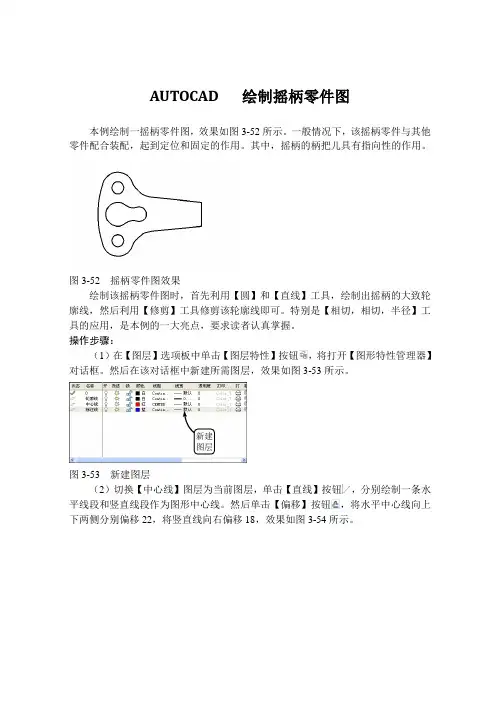

AUTOCAD 绘制摇柄零件图本例绘制一摇柄零件图，效果如图3-52所示。
一般情况下，该摇柄零件与其他零件配合装配，起到定位和固定的作用。
其中，摇柄的柄把儿具有指向性的作用。
图3-52 摇柄零件图效果绘制该摇柄零件图时，首先利用【圆】和【直线】工具，绘制出摇柄的大致轮廓线，然后利用【修剪】工具修剪该轮廓线即可。
特别是【相切，相切，半径】工具的应用，是本例的一大亮点，要求读者认真掌握。
操作步骤：（1）在【图层】选项板中单击【图层特性】按钮，将打开【图形特性管理器】对话框。
然后在该对话框中新建所需图层，效果如图3-53所示。
图3-53 新建图层（2）切换【中心线】图层为当前图层，单击【直线】按钮，分别绘制一条水平线段和竖直线段作为图形中心线。
然后单击【偏移】按钮，将水平中心线向上下两侧分别偏移22，将竖直线向右偏移18，效果如图3-54所示。
新建图层图3-54 绘制中心线并偏移（3）切换【轮廓线】图层为当前图层，单击【圆】按钮，选取点A 为圆心绘制直径为Φ20的圆。
继续利用【圆】工具依次选取点B 、点C 和点D 为圆心，绘制直径分别为Φ10、Φ26和Φ12的圆轮廓，效果如图3-55所示。
图3-55 绘制圆（4）单击【相切，相切，半径】按钮，绘制半径为R80的圆，使其与直径为Φ26的两个圆均相切。
继续利用该工具，绘制半径为R10的两个圆，使其与直径为Φ20和Φ12的圆均相切，效果如图3-56所示。
图3-56 绘制相切圆（5）单击【修剪】按钮，选取直径为Φ26的两个圆轮廓为修剪边界，对上步绘制的半径为R80的圆进行修剪操作，效果如图3-57所示。
绘制中心线偏移中心线 D绘制各个圆轮廓 A BC绘制另一组相切圆图3-57 修剪圆轮廓（6）继续利用【修剪】工具，选取直径分别为Φ12和Φ20的圆为修剪边界，对直径为Φ20的圆进行修剪操作。
重复利用【修剪】工具，按照如图3-58所示修剪多余的线段。
图3-58 修剪圆轮廓（7）利用【偏移】工具，将水平中心线向上下两侧分别偏移10，再将竖直中心线a 向右偏移52，并将偏移后的中心线转换为【轮廓线】图层。
最新整编CAD复杂练习图
最新整编CAD复杂练习图

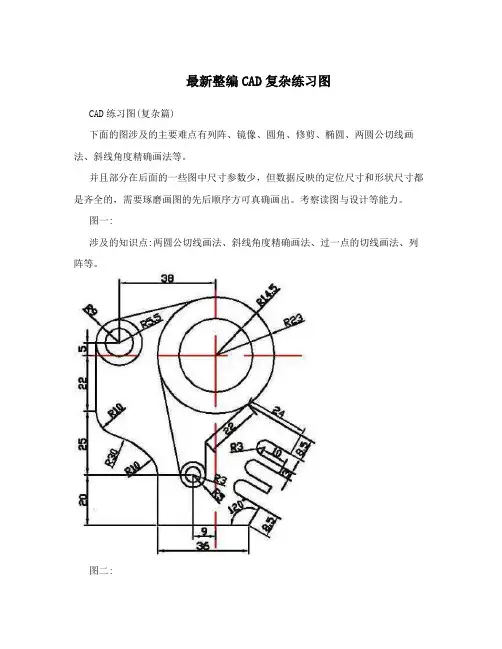

CAD练习图(复杂篇)
下面的图涉及的主要难点有列阵、镜像、圆角、修剪、椭圆、两圆公切线画法、斜线角度精确画法等。
并且部分在后面的一些图中尺寸参数少，但数据反映的定位尺寸和形状尺寸都是齐全的，需要琢磨画图的先后顺序方可真确画出。
考察读图与设计等能力。
图一:
涉及的知识点:两圆公切线画法、斜线角度精确画法、过一点的切线画法、列阵等。
图二:
涉及的知识点:两圆公切线画法、斜线角度精确画法、过一点的切线画法、列阵、镜像、圆角、修剪等。
图三:
涉及的知识点:两圆公切线画法、斜线角度精确画法、过一点的切线画法、列阵、镜像、圆角、修剪等。
下图涉及的知识点:两圆公切线画法、斜线角度精确画法、列阵、镜像、圆角、修剪、椭圆等。
并且图中参数少，但数据反映的定位尺寸和形状尺寸都是齐
全的，需要琢磨画图的先后顺序方可真确画出。
考察读图与设计等能力。
