母线保护调试

合集下载

母线系统调试报告

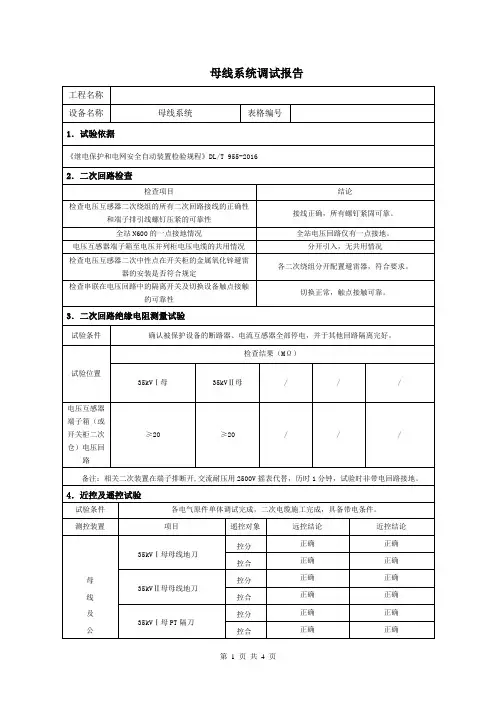

母线系统调试报告
设备名称
20kVⅢ母电压互感器
二次绕组编号
2a2n
1a1n
dadn
回路编号
630
630/
L630
绕组使用
保护测量
计量
保护


相别
试验数据
通入电压(V)
A
20.00
20.00
20.00
B
40.00
40.00
40.00
C
60.00
60.00
60.00
L
/
/
60.00
装置采样或端子排测量(V)
A
19.984
40.003
39.995
C
60.003
59.994
59.997
59.991
L
/
/
60.005
备注:电压切换回路带电压切换正常;三相电压相位正确。
设备名称
20kVⅡ母电压互感器
二次绕组编号
2a2n
1a1n
dadn
回路编号
630
630/
L640
绕组使用
保护测量
计量
故障录波


相别
试验数据
通入电压(V)
A
项目
遥控对象
远控结论
近控结论

线





35kVⅠ母母线地刀
控分
正确
正确
控合
正确
正确
35kVⅡ母母线地刀
控分
正确
正确
控合
正确
正确
35kVⅠ母PT隔刀
控分
正确
正确
控合

110kV母线保护调试报告材料(BP-2CA-G)

110kV母线保护调试报告材料(BP-2CA-G)

序号 工程检查记录 1 保护屏内元器件检查良好2 装置插件检查 装置内各插件良好,无划伤、烧伤的痕迹3 端子排接线检查 端子排接线紧固,标号清楚齐全4 装置背板接线检查 装置背板接线紧固,标号清楚齐全5 保护硬连片的检查 保护硬连片标示清楚、功能正确6 二次设备标示的检查 二次设备标示清楚7 屏内的接地线检查接地线结实、牢靠8箱体的检查良好110kV 母线保护调试报告安装地点 制造厂家型号 110kVxx 变电站 长园深瑞BP-2CA-G版本号 V1.00校验码 23DC 校验仪器某某昂立 A460 继电保护测试仪校验仪表数字万用表一、装置外观检查:〔按 DL/T995-2023 标准的 6.3.2 执行〕二、沟通二次回路的检查及检验:〔按 DL/T995-2023 标准的 6.2.1-6.2.3 执行〕1、沟通电流二次回路的检查及检验:1.1 电流回路接地是否正确并符合反措要求:结论:已复查该线路电流回路接地符合反措要求。

1.2 电流回路试验端子短接片是否短接结实,电流端子是否合格:结论:已复查该电流端子符合反措要求,并把全部接线端及端子端接片紧固。

1.3 电流回路接线是否规X 和正确,线号标示是否清楚正确,对不合格的应更换:结论:电流回路接线规X、正确,接线标号清楚正确。

2、沟通电压二次回路的检查及检验:2.1电压回路接地是否正确并符合反措要求:结论:已复查该线路电压回路接地符合反措要求。

2.2电压二次回路中全部空开的装设地点、脱扣电流是否适宜、质量是否良好,能否保证选择性,自动空开线圈阻抗值是否适宜,对不合格的应更换:结论:经检查电压二次回路中全部空气空关各项要求均良好。

2.3检查串联在电压二次回路中的自动开关、隔离开关及切换设备触点的牢靠性:结论:经检查电压二次回路中的空气开关、隔离开关及切换设备触点牢靠性良好。

三、直流二次回路的检查:〔含断路器操作回路、信号回路、隔离开关二次回路,按DL/T995-2023 标准的 6.2.6 执行〕1、全部信号回路接线是否规X、正确,接线是否结实,线号标示是否清楚正确,对不合格的应更换:结论:全部信号回路接线规X、正确,接线结实,线号标示清楚正确。

母线调试报告范文

母线调试报告范文

母线调试报告范文一、实验目的本实验旨在通过调试母线系统,以保证母线系统的安全运行和稳定供电,以及对母线电压、电流等参数进行监测和控制,确保系统的正常运行。

二、实验原理母线是指用于电力传输和配电的大型导电体,主要负责将发电机或变电所输出的电能输送到各个用户或负载中。

母线调试主要是对母线的电压、电流等参数进行调整和监测。

实验装置主要包括发电机、变电所、负载以及控制和监测设备。

发电机将产生的电能传输到变电所,变电所对电能进行升压或降压处理,然后通过母线传输到负载上。

控制设备主要用于对系统的运行进行控制和保护,监测设备主要用于对母线的参数进行实时监测。

三、实验步骤1.检查发电机和变电所的运行状态,确保设备正常工作。

2.检查母线的接线和绝缘情况,确保连接可靠,并排除潜在的安全隐患。

3.对母线上的各个负载进行逐一检查,确认负载的工作状态和接线是否正确。

4.启动监测设备,监测母线的电压、电流等参数的变化情况,并记录数据。

5.对母线电压进行调整,确保在设定范围内,同时观察监测设备的显示数据,确保数据的准确性。

6.对母线电流进行调整,确保母线的负载均衡,并监测各个负载的工作状态。

7.对母线的保护设备进行测试,验证其对电压、电流等异常情况的保护能力。

8.对母线进行稳定性测试,观察电压和电流的波动情况,并记录数据。

9.将实验结果进行整理和分析,评估母线系统的运行情况和设备的工作性能,提出合理的改进措施。

四、实验结果经过实验测试,母线系统的电压、电流等参数均在合理范围内,并未出现异常情况。

各个负载之间的电流分配均衡,保护设备对异常情况的反应速度较快,能够有效保护母线的安全运行。

五、实验分析通过本次实验,我们对母线系统的运行情况和设备的工作性能有了更深入的了解。

母线电压和电流的稳定性是保证系统供电的重要条件,需要定期进行监测和调整。

同时,也需要对负载进行合理的分配和调整,以实现负载均衡。

在日常运行中,应注意定期对母线系统进行维护和检修,及时排除潜在的安全隐患,确保设备的正常工作。

母线差动保护调试方法

母线差动保护调试方法

母线差动保护调试方法 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】母线差动保护调试方法1、区内故障模拟,不加电压,将CT断线闭锁定值抬高。

选取Ⅰ母上任意单元(将相应隔离刀强制至Ⅰ母),任选一相加电流,升至差动保护动作电流值,模拟Ⅰ母区内故障,差动保护瞬时动作,跳开母联及Ⅰ母上所有连接单元。

跳开Ⅰ母、母联保护信号灯亮,信号接点接通,事件自动弹出。

在Ⅱ母线上相同试验,跳开母联及Ⅱ母上所有连接单元。

将任一CT一次值不为0的单元两把隔刀同时短接,模拟倒闸操作,此时模拟上述区内故障,差动保护动作切除两段母线上所有连接单元。

(自动互联)。

投入母线互联压板,重复模拟倒闸过程中区内故障,差动保护动作切除两段母线上所有连接单元。

(手动互联)任选Ⅰ母一单元,Ⅱ母一单元,同名相加大小相等,方向相反的两路电流,电流大于CT断线闭锁定值,母联无流,此时大差平衡,两小差均不平衡,保护装置强制互联,再选Ⅰ母(或Ⅱ母)任一单元加电流大于差流启动值,模拟区内故障,此时差动动作切除两段母线上所有连接单元。

任选Ⅰ母上变比相同的的两个单元,同名相加大小相等,方向相反的的两路电流,固定其中一路,升高另外一路电流至差动动作,根据公式计算比率制动系数,满足说明书条件。

(大差比例高值,大差比例低值,小差比例高值,小差比例低值,当大差高值或小差高值任一动作,且同时大差和小差比例低值均动作,相应比例差动元件动作。

)2、复合电压闭锁。

非互联状态,Ⅱ母无压,满足复压条件。

Ⅰ母加入正常电压,单独于Ⅰ母任一支路加入电流大于差动启动电流定值,小于CT断线闭锁定值,在差流比率制动动作满足条件下,分别验证保护Ⅰ母的电压闭锁中相电压(),负序电压(4V),零序电压定值(6V),正常电压,相应母线差动不出口,复合电压闭锁任一条件开放,差动出口。

对于Ⅱ母故障,Ⅱ母单元加入故障电流,正常电压,逐项验证Ⅱ母复压开放。

母线差动保护调试方法

母线差动保护调试方法

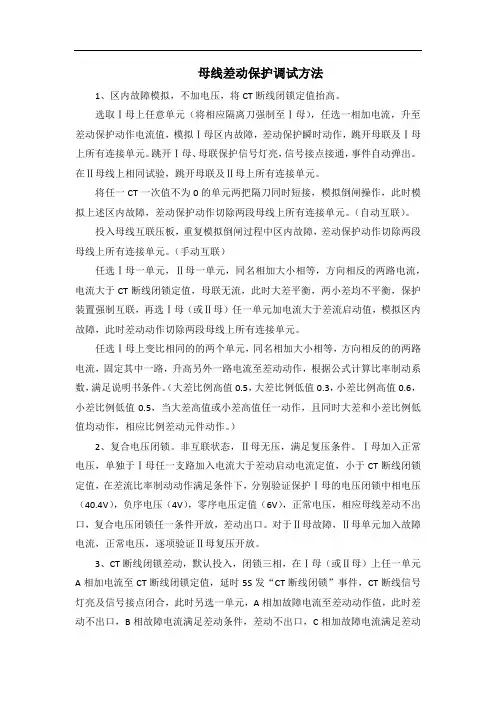

母线差动保护调试方法1、区内故障模拟,不加电压,将CT断线闭锁定值抬高。

选取Ⅰ母上任意单元(将相应隔离刀强制至Ⅰ母),任选一相加电流,升至差动保护动作电流值,模拟Ⅰ母区内故障,差动保护瞬时动作,跳开母联及Ⅰ母上所有连接单元。

跳开Ⅰ母、母联保护信号灯亮,信号接点接通,事件自动弹出。

在Ⅱ母线上相同试验,跳开母联及Ⅱ母上所有连接单元。

将任一CT一次值不为0的单元两把隔刀同时短接,模拟倒闸操作,此时模拟上述区内故障,差动保护动作切除两段母线上所有连接单元。

(自动互联)。

投入母线互联压板,重复模拟倒闸过程中区内故障,差动保护动作切除两段母线上所有连接单元。

(手动互联)任选Ⅰ母一单元,Ⅱ母一单元,同名相加大小相等,方向相反的两路电流,电流大于CT断线闭锁定值,母联无流,此时大差平衡,两小差均不平衡,保护装置强制互联,再选Ⅰ母(或Ⅱ母)任一单元加电流大于差流启动值,模拟区内故障,此时差动动作切除两段母线上所有连接单元。

任选Ⅰ母上变比相同的的两个单元,同名相加大小相等,方向相反的的两路电流,固定其中一路,升高另外一路电流至差动动作,根据公式计算比率制动系数,满足说明书条件。

(大差比例高值0.5,大差比例低值0.3,小差比例高值0.6,小差比例低值0.5,当大差高值或小差高值任一动作,且同时大差和小差比例低值均动作,相应比例差动元件动作。

)2、复合电压闭锁。

非互联状态,Ⅱ母无压,满足复压条件。

Ⅰ母加入正常电压,单独于Ⅰ母任一支路加入电流大于差动启动电流定值,小于CT断线闭锁定值,在差流比率制动动作满足条件下,分别验证保护Ⅰ母的电压闭锁中相电压(40.4V),负序电压(4V),零序电压定值(6V),正常电压,相应母线差动不出口,复合电压闭锁任一条件开放,差动出口。

对于Ⅱ母故障,Ⅱ母单元加入故障电流,正常电压,逐项验证Ⅱ母复压开放。

3、CT断线闭锁差动,默认投入,闭锁三相,在Ⅰ母(或Ⅱ母)上任一单元A相加电流至CT断线闭锁定值,延时5S发“CT断线闭锁”事件,CT断线信号灯亮及信号接点闭合,此时另选一单元,A相加故障电流至差动动作值,此时差动不出口,B相故障电流满足差动条件,差动不出口,C相加故障电流满足差动条件,差动不出口。

母线保护原理及调试

母线保护原理及调试

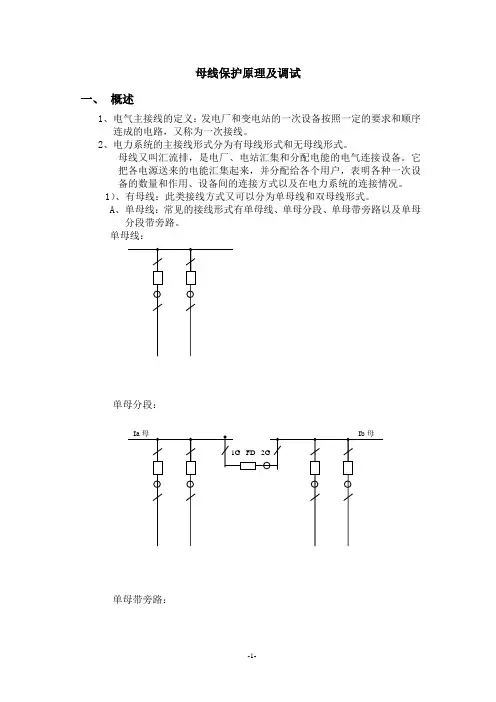

母线保护原理及调试一、概述1、电气主接线的定义:发电厂和变电站的一次设备按照一定的要求和顺序连成的电路,又称为一次接线。

2、电力系统的主接线形式分为有母线形式和无母线形式。

母线又叫汇流排,是电厂、电站汇集和分配电能的电气连接设备。

它把各电源送来的电能汇集起来,并分配给各个用户,表明各种一次设备的数量和作用、设备间的连接方式以及在电力系统的连接情况。

1)、有母线:此类接线方式又可以分为单母线和双母线形式。

A、单母线:常见的接线形式有单母线、单母分段、单母带旁路以及单母分段带旁路。

单母线:单母分段:单母带旁路:单母分段带旁路(I 、II 母均可带旁路):B 、双母线:常见的形式有双母线、双母分段、双母带旁路以及一个半断路器接线(3/2接线)。

双母分段按照分段类型又可以分为双母单分段和双母双分段;双母带旁路按照旁路类型又可以分为专设母联专设旁路、母联兼旁路、旁路兼母联。

双母线:I 母 II 母 母联双母单分段:双母双分段:双母带旁路:a) 专设母联,专设旁路:母联母联分段Ib) 母联兼旁路(I母带旁路):c) 旁路兼母联(旁路刀闸在I母侧):I 母II 母旁母母联I 母 旁母II 母I 母 II 母 旁母2)、无母线:常见的有单元接线、桥形接线以及多角形接线。

3、母线保护的重要性母线是电力系统中非常重要的设备,其可靠运行直接影响到电力系统的安全和稳定,而母线故障是最严重的电气故障之一,因为它与各个电气元件相联,所以装设必要的母线保护装置能够正确迅速切除母线故障,它的拒动或误动将给电力系统带来严重危害。

4、电力系统对母线保护的要求:1)、可靠性2)、速动性3)、选择性4)、灵敏性二、母线保护1、母线常见的故障类型:相间短路故障、单相接地故障2、母线保护的类型:1)、利用母线上其他元件的保护装置来切除故障。

2)、采用专门的母线差动保护装置。

母线差动可以分为母线完全差动保护和母线不完全差动保护。

我国电网中使用的母线保护类型较多,从元器件构成上大致可分为整流型、集成电路型和微机型。

110kv母线保护调试方案

110kv母线保护调试方案

110kv母线保护调试方案110kV母线保护调试方案一、引言随着电力系统的发展,110kV母线作为电力系统的重要组成部分,其保护调试显得尤为重要。

本文将针对110kV母线保护调试进行详细介绍,包括调试目标、调试方案、调试步骤以及调试注意事项等。

二、调试目标110kV母线保护调试的主要目标是确保母线保护装置的可靠性和灵敏性,以便在母线故障时及时切除故障,保护电力系统的正常运行。

具体目标包括:1. 确保母线保护装置的动作准确,能够快速切除母线故障;2. 确保母线保护装置对母线内部故障和外部故障的判别能力;3. 确保母线保护装置的稳定性和可靠性,避免误动作和漏动作;4. 确保母线保护装置与其他保护装置的协调运行。

三、调试方案110kV母线保护调试方案主要包括以下几个方面:1. 预调试准备工作需要对母线保护装置的技术资料进行详细研究,了解其工作原理和特点。

然后,根据母线的拓扑结构和接线方式,确定保护装置的接线方式和参数设置。

最后,对调试仪表和测试设备进行检查和校准,确保准备工作的完善。

2. 动作特性测试通过对母线保护装置进行动作特性测试,可以验证其动作准确性和灵敏性。

测试包括:(1)测试过流元件的动作特性:设置不同的故障电流值,分析并记录装置的动作时间和动作电流值,以验证装置的过流保护功能;(2)测试差动元件的动作特性:模拟母线内部故障和外部故障,观察并记录装置的动作情况,以验证装置的差动保护功能;(3)测试过温元件的动作特性:模拟母线过载情况,观察并记录装置的动作情况,以验证装置的过温保护功能。

3. 协调性测试母线保护装置与其他保护装置的协调性测试是确保电力系统保护正常运行的关键环节。

测试包括:(1)与断路器的协调性测试:通过模拟断路器的故障情况,观察并记录母线保护装置的动作情况,以验证装置与断路器的协调性;(2)与母线电压保护的协调性测试:通过模拟母线电压异常情况,观察并记录母线保护装置的动作情况,以验证装置与母线电压保护的协调性。

NSR371A母线保护装置调试大纲及调试记录

NSR371A母线保护装置调试大纲及调试记录

NSR371A母线保护装置调试大纲及调试记录调试大纲:一、前期准备工作1.确保装置与母线系统的连接正确可靠。

2.检查所有电气接线,确保接线正确、牢固。

二、设置和参数调整1.进入装置设置界面,根据母线系统的参数进行设置,包括母线额定电流、电压等信息。

2.确定故障位置和故障类型,设置差动保护的参数。

3.根据母线的连接方式设置电压保护的参数。

4.设置过流保护的参数,根据母线的负荷情况确定额定电流阈值和动作时间延时等。

三、功能测试1.进行差动保护测试:按下测试按钮,模拟故障,检查差动保护装置是否能正确动作并保护母线。

2.进行电压保护测试:降低或增加母线电压,检查电压保护装置是否能正确动作。

3.进行过流保护测试:增加母线负荷,检查过流保护装置是否能正确动作。

四、故障分析和处理1.在差动保护测试中,如果装置不能正确动作,首先检查接线是否正确,然后检查是否有故障元件或损坏的部件。

2.在电压保护测试中,如果装置不能正确动作,检查电压检测元件是否损坏或接线是否正确。

3.在过流保护测试中,如果装置不能正确动作,检查过流元件是否损坏或动作参数设置是否正确。

调试记录:日期:2024年6月1日调试人员:张三调试地点:电力调试室调试内容:1.配置装置参数:将母线额定电流设置为2000A,额定电压设置为220kV。

2.设置差动保护参数:故障位置为线路1,故障类型为单相短路。

差动电流阈值为0.1A,动作时间延时为0.1s。

3.设置电压保护参数:母线电压上限为250kV,下限为195kV。

4.设置过流保护参数:额定电流阈值为1800A,动作时间延时为0.5s。

测试情况:1.差动保护测试:按下测试按钮,装置正确动作,指示灯亮起,保护系统动作,故障定位准确。

2.电压保护测试:将母线电压降低到180kV,装置正确动作,指示灯亮起,保护系统动作,电压过低告警。

3.过流保护测试:增加母线负荷至2100A,装置正确动作,指示灯亮起,保护系统动作,电流过高告警。

母线保护调试方法

母线保护调试方法

母线保护调试方法一、装置检查1.检查母线保护装置的外观,确认装置无损坏,各部件齐全。

2.检查母线保护装置的电源连接,确认电源连接正常,无短路、断路现象。

3.检查母线保护装置的信号输入输出连接,确认连接正确无误。

二、电源测试1.给母线保护装置接通电源,测试电源电压是否在规定范围内。

2.测试母线保护装置的电源输出是否正常,各电路板供电是否稳定。

三、绝缘测试1.对母线保护装置进行绝缘测试,包括但不限于输入输出端口、信号线等。

2.测试母线保护装置的绝缘电阻是否符合要求,确保装置的绝缘性能良好。

四、故障模拟1.通过人为操作或外接信号发生器模拟母线故障,测试母线保护装置的反应速度和准确性。

2.对不同类型的故障进行模拟,如短路、断路、过载等,以检验母线保护装置的应对能力。

五、信号检测1.对母线保护装置的信号输入输出进行检测,确保信号正常传输,无干扰、无失真。

2.对母线保护装置的信号处理功能进行测试,如信号过滤、放大等处理过程是否正常。

六、动作逻辑测试1.对母线保护装置的动作逻辑进行测试,确保装置在遇到故障时能够正确判断并执行相应的动作。

2.在不同运行状态下对母线保护装置进行测试,以检验其动作逻辑的正确性和可靠性。

七、整定值校准1.根据设计要求对母线保护装置的整定值进行校准,确保装置在正常运行时的参数准确无误。

2.在不同负载和运行条件下对母线保护装置的整定值进行校准,以检验其参数的稳定性和可靠性。

八、运行试验1.将母线保护装置接入实际运行环境中,进行长时间运行试验,以检验装置在实际运行中的性能和稳定性。

母线保护装置的配置与调试方法ppt课件

母线保护装置的配置与调试方法ppt课件
倒闸操作:
可预先投互联压板; 可预先设定保护控制字中的“强制母线互联”软压板; 依靠刀闸辅助接点自适应倒闸操作。 小差比率差动元件自动退出,一旦发生故障同时切除两段母线。
概述—母线的基本概念
硬母线
软母线
概述—母线的接线方式
变电站一次回路接线是指输电线路进入变电站之后, 所有电力设备(变压器及进出线开关等)的相互连接 方式。
其接线方案主要有:单母线、单母线分段、双母线、 双母线单分段、双母线双分段、3/2接线等。
概述—母线的接线方式
单母线
单母线分段
当母线电压为35~66kV、出线较少时,可采用单母接线方式,当出线较多 时,可采用单母分段;对于110kV母线,当出线数不大于4回线时,可采用 单母分段。
≥1
1
母联IC>0.04In
母联TWJ
母联IA>0.2In
母联IB>0.2In
≥1
母联IC>0.2In
母差跳一母
一母比例差动元件
&
大差比例差动元件
二母比例差动元件
&
母差跳二母
&
0 400
母联电流退出小差
&
&
Tsq
跳二母
&
Tsq
跳一母
母联充电保护
分段母线其中一段母线停电检修后,可以通过母联 (分段)开关对检修母线充电以恢复双母运行。此时 投入母联(分段)充电保护,当检修母线有故障时, 跳开母联(分段)开关,切除故障。
母联充电保护的逻辑框图
母联TWJ 两母线均有电压
母联IA>0.04In 母联IB>0.04In 母联IC>0.04In
1 1

8、母线保护调试

8、母线保护调试

一、装设母线保护基本原则(一)母线的短路故障母线是电力系统中的重要的一次设备,母线的作用是集中和分配电能。

母线上接有高压线路、变压器、高压电动机、分段和母线联络断路器等设备。

若母线发生故障,将使接于母线上的所有设备断路器动作,使其上的全部设备被迫停电,造成大面积停电,危及设备安全,甚至使电力系统稳定性遭到破坏,导致电力系统崩溃瓦解。

常见的母线故障有母线绝缘子和断路器套管的闪络或损坏、母线电压互感器、母线与断路器之间的电流互感器的故障、运行人员的误操作等。

母线所表现出的故障类型有各种类型的接地短路和相间短路。

(二)、母线故障的保护方式母线保护的方式有两种:一是利用供电元件的保护兼作母线保护;另一种是采用专用母线保护。

1.供电元件保护兼作母线保护(1)图1-1为一降压变电所,其低压侧采用单母线分段接线,正常运行时QF5断开,则母线K点的故障就可以由变压器T1的过电流保护使QF1及QF2跳闸切除故障。

变压器T1的过电流保护兼作母线保护。

图1-1 变压器过电流保护兼作低压母线故障保护图 1-2 发电机过电流保护兼作母线故障保护(2)图1-2为一单母线接线的发电厂,其母线K点故障可以由发电机过电流保护使QF1及QF2跳闸切除故障。

发电机过电流保护兼作母线保护。

(3)图1-3为双侧电源辐射性电网,在B母线上发生故障时,可以利用线路断路器QF1及QF4所对应的保护的第Ⅱ段将故障切除。

图1-3 双侧电源辐射性电网线路保护兼作母线故障保护2.专用母线保护当利用供电元件的保护装置兼作母线保护来切除母线故障时,故障切除的时间较长,而且当母线为单母线或双母线接线时,上述保护不能有选择性的切除故障母线。

因此应装设专用母线保护。

根据《继电保护和安全自动装置技术规程》的规定,在下列情况下应装设专用母线保护:(1)110kV及以上双母线或分段母线,为了保证有选择性地切除任一条母线故障。

(2)110kV单母线、重要发电厂35kV母线或110kV及以上的重要降压变电所的35kV母线,按照电力系统稳定性和保证母线电压等要求,需要快速切除母线上故障时。

NSR371A母线保护装置调试大纲及调试记录

NSR371A母线保护装置调试大纲及调试记录

NSR371A母线保护装置调试大纲及调试记录调试大纲:一、前期准备1.确认母线保护装置的型号和技术参数;2.阅读设备说明书,了解母线保护装置的工作原理和保护逻辑;3.开始前做好安全措施:戴好防静电手套,确认设备处于断电状态,检查设备是否接地良好。

二、调试步骤1.确认装置是否正确安装并连接好各种接线;2.检查电源供应是否正常,确认装置的工作电压在规定范围内;3.调试装置的时钟参数,确保装置运行的时间准确;4.根据实际情况设置装置的保护参数,包括过电流、过压、欠压等参数;5.设置装置的校验参数,比如设置整定值及动作时间;6.检查装置的各个输入输出信号是否正常;7.检查装置与其他保护装置的串联联锁功能;8.进行整机联合试验,确保装置与其他设备协调工作;9.仿真实际故障情况,测试装置的保护功能;10.检查装置的报警和事件记录功能,确保数据正确记录;11.检查装置的通信功能,确保装置能够正常与其他系统通信;12.进行装置的负荷试验,测试各项指标是否满足需求;13.记录调试的结果和存在的问题;14.编写调试报告。

调试记录:调试日期:2024年11月15日调试人员:张工1.检查设备安装并连接情况:确认安装无误,所有接线正确连接;2.检查电源供应情况:工作电压为220V,正常供电;3.调试装置的时钟参数:对时钟进行校准,确保与标准时间同步;4.设置保护参数:a.过电流保护参数:设置过电流动作保护值为100A,动作时间为0.1s;b.过压保护参数:设置过压动作保护值为280V,动作时间为0.2s;c.欠压保护参数:设置欠压动作保护值为180V,动作时间为0.1s;5.设置校验参数:a.过电流校验参数:设置校验比率为1000:5,误差不超过5%;b.过压校验参数:设置校验比率为220:100,误差不超过2%;c.欠压校验参数:设置校验比率为220:100,误差不超过2%;6.检查输入输出信号:各个输入输出信号均正常;7.检查串联联锁功能:装置与其他保护装置联锁正常;8.进行整机联合试验:与其他设备协调工作正常;9.测试装置的保护功能:通过仿真实际故障,装置能够准确触发保护动作;10.检查报警和事件记录功能:保护装置能够正确记录报警和事件信息;11.检查通信功能:装置与其他系统通信正常;12.进行负荷试验:装置在满负荷情况下各项指标均满足需求;13.调试结束,记录调试结果和存在的问题。

母线保护的原理及调试

母线保护的原理及调试

母线保护的原理及调试
母线是电力系统中起到横向输送电能的作用,具有重要的传输能力。

母线保护的原理是防止母线出现故障时,导致电力系统无法正常工作,引起严重的事故。

母线保护主要是针对以下几个故障的保护:
1. 短路故障:母线两侧出现直接短路时,会造成电力系统短路跳闸,对系统造成较大的影响。

2.接地故障:母线发生接地故障时,会导致母线与地之间形成电阻,因此需要及时检测并断开故障,以免电力系统遭受灾难。

3.内部故障:母线内部由于介质劣化、电压过高等原因导致局部放电或者击穿时,需要把故障部位隔离,避免对电力系统造成危害。

母线保护通常采用电流继电器的方式进行,当监测到母线电流异常时,会发出警报,并通过保护电路切断系统电路,以防止故障扩散。

调试需要经过以下步骤:
1. 确定保护类型:选择合适的保护类型,如电流保护、差动保护、接地保护等,依据母线运行情况和故障类型采用相应的保护。

2. 设置灵敏度:根据母线电流的变化情况设置保护的灵敏度,能够及时检测到异常的电流变化。

3. 调整区域参数:当母线保护范围较大时,需要将保护范围分成若干个区域进行保护,需要调整不同区域的参数,确保保护的准确性。

4. 检查计时器:保护计时器的调整也非常重要,可以保证保护速度的准确性。

5. 并联进行:如果有多个母线保护连接在一起,需要进行并联调试,确保系统运行的稳定性。

6. 测试程序:最后,需要根据测试程序进行调试,检查保护是否准确、是否可以正常工作。

母线保护大差、小差比率系数调试方法

母线保护大差、小差比率系数调试方法

母线保护差动回路包括母线大差回路和各段母线小差回路,母线大差是指除母联开关和分段开关外所有支路电流所构成的差动回路。

某段母线小差是指该段母线上连接的所有支路(包括母联和分段开关)电流所构成的差动回路。

母线大差比率差动用于判别母线区内和区外故障,小差比率差动用于故障母线的选择。

南瑞继保PCS-915母线保护装置设计原理:当分段母线互联运行(母联开关合位)时,大差比率制动系数用高值,小差比率制动系数用低值;当分段母联分列运行(母联开关分位)时,大差比率制动系数用低值,小差比率制动系数用高值。

大差、小差比率制动系数高值和低值是内部固化的,大差高值为0.5,低值为0.3,小差高值为0.6,低值为0.5,不需要整定。

当大差高值和小差低值同时动作,或者大差低值和小差高值同时动作时,比率差动元件动作,母线保护中大差判故障,小差选母线。

双母线单分段接线图中各母联CT极性同名端如图1所示定义,各支路CT极性同名端在母线侧。

▲图1PCS-915一次系统示意图1大差比率制动系数高值(小差低值)0.5校验方法选取支路2挂II母A,支路3挂I母,母联1开关1在合位,将母联1、支路2、支路3的SV接收软压板置“1”,其余SV软压板置“0”,母联1互联软压板置“1”,分列软压板置“0”,配置完成各间隔的SV。

继保之星-1600继电保护测试仪IA相电流映射为母联IA相电流,IB相电流映射为支路2的IA相电流,IC相电流映射为支路3的IA相电流,示意图如图2所示。

▲图2大差校验接线示意图试验参数设置界面如图3所示(本试验设定母差电流定值为0.3A举例)▲图3大差高值(小差低值)校验初始值设置在工具栏点击“▶”或按键盘“run”键开始试验,此时保护不动作,持续按住键盘“▲”增大IB值,观察保护装置面板指示灯,直到“母差动作”指示灯亮,记录IB的电流值,此时IB应为0.6A。

大差高值与小差低值同时满足条件,比率差动元件动作。

(1)计算大差比率系数高值。

35kV母线差动保护的调试

35kV母线差动保护的调试

35kV母线差动保护的调试周剑平(镇海炼化检安公司)摘要:对BUS1000母线差动保护继电器的原理进行分析,介绍了镇海炼化公司第二热电站35kV母线差动保护的调试方法。

通过合理的调试,减少由于35kV母线差动保护出现误动而引起故障。

关键词:继电器差动保护调试1 概述镇海炼化公司第二热电站35kV及110kV母线的差动保护采用美国通用电气公司(GE)生产的BUS1000保护装置,BUS1000保护装置是一种高速静态保护系统,动作时间可达到10毫秒,灵敏度高,防误动性能好,运行中如出现电流回路断线,经10秒延时即闭锁继电器出口,防止误动作。

BUS1000保护装置对电流互感器的要求不高,允许各回路的电流互感器具有不同的变比,但变比差异不能超过10倍,互感器的最小饱和电压应大于100V。

2000年8月,发生炼油303线电缆炸裂事故,二电站的35kV母差保护出现误动,至使部分装置失电,影响到生产。

因此,搞清BUS1000保护装置误动的原因及采取何种方法解决,如何通过合理的调试来验证保护装置的完好显得尤为重要。

2 BUS1000保护装置的动作原理图1和图2分别为BUS1000保护装置内部故障及外部故障的原理图。

图1 内部故障时BUS1000原理图图2 外部故障时BUS1000原理图被保护母线上各线路的电流互感器(即主电流互感器)二次电流经BUS1000装置中的辅助电流互感器转换为统一的0~1A的电流,再经电流/电压转换板变成0~1V交流电压信号,经整流后成为直流电压信号。

由图中可以看出,整流后的直流电压VF 与各线路的电流之和成正比,VD与各线路的电流之差成正比。

BUS1000保护装置是一个比率制动差动保护,用VF 作制动量,反应制动电流IF,V D 作动作量,反应差动电流ID,VD和VF经加法器和电平比较器后获得以下动作特性:I D -KIF≥0.1式中:ID-差动回路电流;IF-制动回路电流;K-比率制动系数。

母线保护调试

母线保护调试

母线保护调试母线保护原理及调试导读:注:ta变比折算只适用于差动保护,但在充电、过流等保护中,保护瞬时跳开i母所有连接元件,保护瞬时跳开ii母所有连接元件,7、母联充电保护试验,合“充电保护投入”压板,充电保护自动展宽300ms,2)、做充电保护试验,当充电保护动作后,注:a)充电保护的时间整定不能超过300ms,否则充电保护不会动作,c)、差动保护是否启动母联失灵由控制字整定,充电保护启动母联失灵保护不需要控制字,只要在充电延备注:ta变比换算只适用于于差动维护。

比如,母联变比为600/5,其他电路为1200/5,则在母联加5a电流,经差流换算后的电流就是2.5a。

但在电池、过流等维护中,母联电流受ta变比换算的影响,例如上情况,只要在母联上重新加入大于实际定值的电流即可,不须要提2倍的动作电流。

11)、补跳功能试验将母线上任一元件的刀闸边线断裂,在确保电压枪机对外开放的条件下,搞i母差动试验,维护瞬时奥梅利i母所有相连接元件,若此时差流仍然存有,经过母联失灵延时奥梅利并无刀闸边线的元件;在确保电压枪机对外开放的条件下,搞ii母差动试验,维护瞬时奥梅利ii母所有相连接元件,若此时差流仍然存有,经过母联失灵延时奥梅利并无刀闸边线的元件。

注:对于单母分段接线元件的划分:若最大单元数是偶数,采用最大单元数除以二,前一半单元默认在i母,后一半默认在ii母;若最大单元数是奇数,则采用最大单元数加一然后除以二,前一半单元默认在i母,后一半默认在ii母。

分段元件始终默认1#单元。

7、母联电池维护试验再分“电池维护资金投入”压板1)、自动充电:母联断路器断开(母联twj存在),其中一段母线正常运行及而另一段母线阿芒塔,当母联电流从无到有时判电池状态,电池维护自动沉降300ms。

若在整定延时内母联及电流越减半即为奥梅利母联断路器。

手动电池:给母联电池枪机一个上开进,在一条母线正常运转,另一条母线阿芒塔的条件下,若母联及电流从无到有时即判电池状态。

35kV母线保护装置调试报告(母差)

35kV母线保护装置调试报告(母差)

35kV母线保护装置调试报告
