艾默生交流不间断电源系统 Liebert ITA 30-40KVA
31012709_Liebert NX 30kVA和40kVA UPS_V1.0_3.4用户手册
1．若长时间存储或放置不使用，必须将本产品置于干燥、洁净和规定温度范围的环境中。 2．本产品应在适当的工作环境中使用（详见本产品手册环境要求章节）。 3．禁止在以下工作环境中使用本产品：
超出本产品技术指标规定的高温、低温或潮湿场所 有导电粉尘、腐蚀性气体、盐雾或可燃性气体的场所 有振动、易受撞的场所 靠近热源或有强电磁场干扰的场所
1.1 特点.........................................................................................................................................................................................1 1.2 设计思想.................................................................................................................................................................................1
一般安全
与其它类型的大功率设备一样，UPS 及电池开关盒/电池柜内部带有高压。但由于带高压的元器件只有打开前门（有锁）才可 能接触到，所以接触高压的可能性已降到最小。本设备符合 IP20 标准，内部还有其它的安全屏蔽。 如果遵照一般规范并按照本书所建议的步骤进行设备的操作，将不会存在任何危险。
用户可维护器件
目录
第一章 概述 ........................................................................................................................................................................ 1

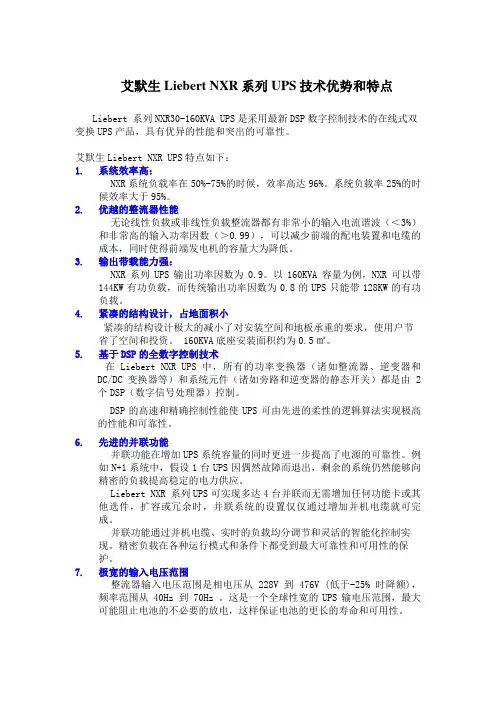

艾默生NXR系列UPS技术优势和特点
艾默生Liebert NXR系列UPS技术优势和特点Liebert 系列NXR30-160KVA UPS是采用最新DSP数字控制技术的在线式双变换UPS产品，具有优异的性能和突出的可靠性。
艾默生Liebert NXR UPS特点如下：1.系统效率高：NXR系统负载率在50%-75%的时候，效率高达96%。
系统负载率25%的时候效率大于95%。
2.优越的整流器性能无论线性负载或非线性负载整流器都有非常小的输入电流谐波（＜3%）和非常高的输入功率因数（＞0.99），可以减少前端的配电装置和电缆的成本，同时使得前端发电机的容量大为降低。
3.输出带载能力强：NXR系列UPS输出功率因数为0.9。
以160KVA容量为例，NXR可以带144KW有功负载，而传统输出功率因数为0.8的UPS只能带128KW的有功负载。
4.紧凑的结构设计，占地面积小紧凑的结构设计极大的减小了对安装空间和地板承重的要求，使用户节省了空间和投资。
160KVA底座安装面积约为0.5㎡。
5.基于DSP的全数字控制技术在Liebert NXR UPS中，所有的功率变换器（诸如整流器、逆变器和DC/DC变换器等）和系统元件（诸如旁路和逆变器的静态开关）都是由2个DSP（数字信号处理器）控制。
DSP的高速和精确控制性能使UPS可由先进的柔性的逻辑算法实现极高的性能和可靠性。
6.先进的并联功能并联功能在增加UPS系统容量的同时更进一步提高了电源的可靠性。
例如N+1系统中，假设1台UPS因偶然故障而退出，剩余的系统仍然能够向精密的负载提高稳定的电力供应。
Liebert NXR 系列UPS可实现多达4台并联而无需增加任何功能卡或其他选件，扩容或冗余时，并联系统的设置仅仅通过增加并机电缆就可完成。
并联功能通过并机电缆、实时的负载均分调节和灵活的智能化控制实现。
精密负载在各种运行模式和条件下都受到最大可靠性和可用性的保护。
7.极宽的输入电压范围整流器输入电压范围是相电压从 228V 到 476V (低于-25% 时降额)，频率范围从 40Hz 到 70Hz 。
艾默生交流不间断电源系统STS切换开关_
艾默生交流不间断电源系统STS切换开关_艾默生交流不间断电源系统（Emerson AC UPS System）是一种用于
提供稳定供电的设备，能够在电网故障时自动切换到备用电源以保证电力
的连续供应。
其中，STS切换开关是该系统的关键组成部分，用于实现电
源的切换。
STS切换开关适用于10A、16A和32A的电流，可根据不同的用电需
求进行选择。
它采用先进的电子技术和高可靠性设计，具有快速、可靠、
无人工干预的切换能力。
在电网故障时，STS切换开关能够自动将负载切
换到备用电源上，确保关键设备的连续运行。
同时，当主电源恢复稳定之后，STS切换开关还能自动将负载切换回主电源上，实现平稳、无缝的切
换过程，确保设备的正常工作。
STS切换开关具有多种保护功能，包括过载保护、短路保护和过压保
护等。
当电网故障发生时，如电压过高或过低，STS切换开关会自动切换
到备用电源上，避免损坏设备。
同时，STS切换开关还具有电源检测功能，能够实时监测电源的质量和稳定性，确保所提供的电力符合设备的要求。
STS切换开关的安装和维护非常简便。
它可以与不同类型的交流不间
断电源系统配合使用，不仅适用于数据中心、通信基站等大型设备的应用，也适用于家庭和办公室等小型设备的使用。
此外，STS切换开关还可以通
过网络进行远程监控和管理，提高了设备的可靠性和管理的便利性。
总之，艾默生交流不间断电源系统的STS切换开关是一种功能强大、
性能稳定的设备，能够确保设备在电网故障时持续供电，保证设备的正常
工作。
它的广泛应用范围和灵活性使其成为各种场景下的理想选择。
艾默生ups 方案
艾默生UPS方案1. 引言艾默生（Emerson）是全球领先的电力设备和技术解决方案提供商，其提供的UPS（不间断电源）方案被广泛应用于各个行业和领域。
本文将重点介绍艾默生UPS方案的概述、特点以及应用场景。
2. 艾默生UPS方案的概述UPS是一种通过蓄电池或其他能量储备设备，为关键设备提供短暂或持续电力供应的装置。
艾默生的UPS方案具有以下特点：•高可靠性：采用先进的电力保护技术和可靠的电池系统，保证电力供应的稳定性和可靠性。
•高效能：采用高效的电力转换技术，提高能源利用率，并减少碳排放，符合环保要求。
•智能管理：配备智能监控和管理系统，能够实时监测电力状态和UPS设备的运行情况，并提供预警和故障诊断功能。
•扩展性：支持灵活的模块化设计，可以根据用户需求进行扩容和升级，提供可持续的电力供应解决方案。
3. 艾默生UPS方案的特点3.1 高可靠性艾默生的UPS方案采用了先进的电力保护技术，如双转换在线技术和静态旁路开关等，能够在电力突变和故障情况下快速切换电源，确保关键设备持续稳定运行。
同时，艾默生的电池系统采用了高容量、长寿命的电池，并提供了智能的电池管理系统，有效延长了电池的使用寿命。
3.2 高效能艾默生的UPS方案采用了最新的电力转换技术，如IGBT（绝缘栅双极型晶体管）技术和DSP（数字信号处理器）控制技术等，能够实现高效的能量转换，提高能源利用率，减少电力损耗和碳排放。
此外，艾默生的UPS方案还支持能量回馈系统，将多余的能量回馈到电网中，进一步提高能源利用率。
3.3 智能管理艾默生的UPS方案配备了智能监控和管理系统，能够实时监测UPS设备的电力参数、温度、湿度等信息，并提供实时报警和故障诊断功能。
用户可以通过远程监控系统对UPS设备进行监控和管理，实现远程故障排除和维护，提高设备的可靠性和运行效率。
3.4 扩展性艾默生的UPS方案采用了模块化设计，支持灵活的扩展和升级。
用户可以根据实际需求灵活选择UPS设备的容量和功能，随时扩容和升级。
艾默生型号大全
艾默生CT变频器代理商咨询电话：0755-******** QQ:2407299229EV1000、EV2000高性能通用型艾默生变频器G为恒转矩负载，P为风机水泵负载(EV1000:0.4-5.5KW EV2000:5.5-280KW)EV1000-2S0004G 单相220VAC 0.4KW EV1000-2S0007G 单相220VAC0.75KW EV1000-2S0015G 单相220VAC 1.5KW EV1000-2S0022G 单相220VAC 2.2KW EV1000-4T0007G 三相380VAC0.75KW EV1000-4T0015G 三相380VAC1.5KW EV1000-4T0022G 三相380VAC2.2KW EV1000-4T0037G 三相380VAC3.7KW EV1000-4T0055G 三相380VAC5.5KW EV1000-4T0037P 三相380VAC3.7KW EV1000-4T0055P 三相380VAC 5.5KWEV2000-4T0055G/0075P 5.5KW/7.5KW EV2000-4T0075G/0110P7.5KW/11KW EV2000-4T0110G/0150P 11KW/15KW EV2000-4T0150G/1085P 15KW/18.5KW EV2000-4T0185G1/0220P118.5KW/22KW EV2000-4T0220G1/0300P1 22KW/30KW EV2000-4T0300G1/0370P1 30KW/37KW EV2000-4T0370G/0450P37KW/45KW EV2000-4T0450G1/0550P1 45KW/55KW EV2000-4T0550G 55KW EV2000-4T0750G 75KW EV2000-4T0900G 90KW EV2000-4T1100G 110KW EV2000-4T1320G 132KW EV2000-4T1600G 160KW EV2000-4T2000G 200KW EV2000-4T2200G 220KW EV2000-4T0750P 75KW EV2000-4T0900P 90KW EV2000-4T1100P 110KW EV2000-4T1320P 132KW EV2000-4T1600P 160KW EV2000-4T2000P 200KW EV2000-4T2200P 220KW EV2000-4T2800P 280KWEV3000系列矢量艾默生变频器(2.2KW-220KW)EV3000艾默生变频器是高品质、多功能、低噪音的矢量控制通用变频器。
爱默生UL31 UPS单机及容余并机系统现场调试手册(V200610)
（V200610）
本 手 册 用 于 指 导 艾 默 生 用 户 服 务 工 程 师 在 现 场 对 ITRUST INDUSTRY 系 列 30/40/60/80kVA 机型进行现场校验和调试。
第一章 UPS 单机现场校验和调试过程........................................................................................4 第一节 UPS 就位后的校验过程........................................................................................4 1.1 安装及选位校验........................................................................................................4 1.2 外观及机械要求校验................................................................................................4 1.3 逆止及直通模式连接校验........................................................................................4 1.4 功率及控制电缆安装校验........................................................................................6 1.5 电池配置校验............................................................................................................7 1.6 辅助端子接线盒 X4 的连接.......................................................................................9 第二节 电路板跳线及设置.............................................................................................10 第三节 预上电.................................................................................................................11 3.1 上电前的检查..........................................................................................................11 3.2 UPS 输入端口上电 ..................................................................................................11 3.3 UPS 控制系统上电 ..................................................................................................12 第四节 软件设置校验.....................................................................................................12 4.1 软件设置时的密码及密码屏蔽..............................................................................12 4.2 必要的软件设置校验步骤......................................................................................13 第五节 硬件调试及设置.................................................................................................14 5.1 整流器设置及启动..................................................................................................14 5.2 逆变器设置及启动..................................................................................................19 5.3 辅助项目查检..........................................................................................................21
liebert不间断电源 参数
liebert不间断电源参数Liebert不间断电源是一种高级电力保护设备，用于保障电力供应的连续性和稳定性。
它是一个整体的能量备份系统，通过有效地转换电能和储存电能来满足各个应用的需求。
一、参数分类：1.容量参数：Liebert不间断电源的容量参数是指其最大输出功率，通常以千瓦（kW）或千伏安（kVA）为单位。
容量参数的选择应根据用户负载所需的最大功率确定。
2.输出电压：Liebert不间断电源的输出电压可以分为单相和三相两种。
单相输出适用于家庭、商业和小型办公环境，通常为220V；而三相输出适用于工业和大型办公环境，通常为380V。
3.输入电压：Liebert不间断电源的输入电压范围是指设备能够正常工作的电压范围。
一般而言，输入电压范围应包括正常电网电压以及可能出现的电压波动范围。
4.转换时间：Liebert不间断电源的转换时间是指当输电电源异常时，设备从市电供电模式切换到电池供电模式的时间。
转换时间通常以毫秒（ms）为单位，短转换时间能够更好地保护用户负载，但也会增加设备的成本。
5.并行能力：Liebert不间断电源的并行能力是指多台设备通过并联操作，共同提供电力保护。
并行能力可以增加系统的可靠性和可扩展性，以适应用户不同规模的应用。
6.电池参数：Liebert不间断电源的电池参数包括电压、容量和充电时间。
电池电压一般为直流电压，常见的有12V、24V和48V；电池容量则决定了设备能够持续供电的时间长度；充电时间通常需要根据用户负载的需求和电池自身的特性进行合理选择。
二、参数说明：1.容量参数：例如，Liebert GXT4系列不间断电源的容量范围从500VA到10000VA，能够满足不同规模的负载需求。
2.输出电压：以Liebert GXT4系列为例，该系列设备有单相输出和三相输出两种配置，可以满足不同场景的需求。
3.输入电压：Liebert不间断电源一般支持广泛的输入电压范围，例如，Liebert GXT4系列的输入电压范围可达80-150V或170-280V，满足不同地区和电网条件下的使用。
艾默生交流不间断电源系统 Liebert ITA 30-40KVA
Liebert ® ITA UPS 的产品定位？■ 适用于安装有机房空调的服务器、网络交换机、控制设备机房，保护关键信息设备 ■ 完全匹配艾默生易睿TM 机房整体方案■ 黑色机身设计突显了与服务器、机柜的和谐搭配Liebert ® ITA UPS 如何确保供电的高可靠性？■ 双变换在线式设计，市电掉电无中断■ 支持1+1并联冗余和同步双母线，提供高可靠性供电方案 ■ DSP 全数字控制，输出稳压精度高■ 采用最新IGBT 器件，实现输入超宽抗电网波动范围■ 输入标配防浪涌电路，实现卓越的抗电网浪涌能力Liebert ® ITA UPS 如何带来绿色环保？■ 整机效率高达95%，节能效果显著■ 输入功率因数高达0.99，电能利用率高■ 满足欧盟RoHS 指令，物料/工艺无有毒物质■ 可调速智能风扇，风扇转速自适应调节，有效节能降噪■ 提供ECO 运行模式，效率高达99%，高效节能Liebert ® ITA UPS 如何为您省钱？■ 高达0.9的输出功率因数，挂接更多负载 ■ 支持并机扩展运行，且无需并机插框 ■ 系统效率高，省电、运行成本低■ 功率密度高，占用机架空间小，节省机架数量Liebert ® ITA UPS 如何方便的维护？■ 超大尺寸LCD 和LED 显示，各类运行数据/系统状态/历史情况一目了然 ■操作显示面板旋转设计，可随安装方式不同自由调整角度，方便直观Liebert ® ITA UPS 如何提高方案的可用性？■ 并机或双母线系统可与输入输出配电装置集成于一个服务器机柜中■ 可通过级联电池模块方便地延长后备时间Liebert ® ITA UPS 如何满足各种监控需求？■ 提供最新USB 监控端口■ 提供可采集环境量的SIC 网络适配卡，支持服务器自动安全关机功能■ 后台软件兼容多种操作系统(Windows/Linux/HP-UX/Sun Solaris/IBM AIX 等) ■ 兼容艾默生机房监控平台SiteMonitor ，支持Web 监控■ 提供Mib 库，方便接入各类NMS 网管系统Liebert ® ITA UPS 如何保护和延长电池组寿命？■ 超宽输入电压/频率范围，有效减少电池放电几率，延长寿命 ■ 温度补偿功能，减少环境温度对电池寿命的影响 ■ 超强充电能力，有效缩短电池回充时间 ■ 电池组节数设置灵活，便于电池系统的利旧■ 支持共用电池组，节省电池投资适用对象服务器、存储器、网络设备、ATM 、VoIP 、通讯设备、自动化设备、精密仪器、医疗诊断设备等。
艾默生20KVA-40KVA
THD<5%（相电压）
功率因数
0.8
频率范围
50Hz±2Hz
频率精度（电池逆变）
±0.1%
三相相位差
120± 1°（平衡或不平衡负载）
100%不平衡负载电压不平衡度
±2%
频率跟踪速率
<1Hz/s
逆变器过载能力
105% ~ 125%时，10±0.1min后转旁路输出；
125% ~150%时，1分钟后转旁路输出；
绝缘强度
(输入、输出对地)2820Vdc，漏电流小于3.5mA，1min无飞弧
电涌保护
达到IEC60664-1规定的Ⅳ类安装位置要求，即承受1.2/50us+8/20us混合波能力不低于6KV/3KA
防护等级
IP20
电池节数
12V电池30节
安装
接线方式
上/下进出线可选
设备选型(iTrustTM系列UPS)
1800
811
>0.99
谐波电流
<5%
电压范围
+15% ~ -45%
频率范围
50Hz ±10%
旁路输入
输入电压
380V（线电压）
输入电压范围
±10%
输入方式
三相四线
频率范围
50Hz±10%
输
出
稳态电压精度（平衡负载）
±1%
动态电压瞬变
±5%（0~100%负载变化）
动态瞬变恢复时间
<60ms
电压畸变（线性负载）
THD<2%（相电压）
负载> 150%时，200ms后立即转旁路输出
旁路过载能力
135%额定电流可长期过载
1、40KVAUPS主机技术数据
1、40KVA UPS主机技术数据
参考品牌：APC、梅兰日兰、山特、艾默生等
２、电池技术数据
参考品牌：大力神、CSB、梅兰日兰、汤浅、阳光等
服务要求：
1、投标方需实地考察安装场所。
1、UPS及蓄电池应放置于承重梁部位，UPS主机及蓄电池柜定做承重支架分散重量。
投标方提供UPS配电柜，国内外知名品牌，带数显电量仪。
配电柜与机柜之间的电路由投标方完成，需提供工程安装的所有材料，包括电缆等。
2、要求主机系统免费保修期为设备验收合格后5年，提供生产厂商对本项目5年7×24小时质保服务承诺函原件（要求生产厂商盖章）。
3、要求蓄电池免费保用期为设备验收合格后3年，提供生产厂商对本项目质保服务承诺函原件（要求生产厂商盖章）。
正常使用情况下如有损坏3年内免费更换。
4、要求厂家配套电池，电池容量为足量12V-100AH电池，在投标是投标方应提供比招标数量多一节电池，以便在中标后提供给用户做检测。
5、投标方须提供由质量技术监督部门或国家计算机产品检测中心出具的产品检测报告原件或复印件（UPS主机适用）。
6、投标方须提供参投的电池的生产许可证原件或复印件（原厂商、投标方均须加盖公章）。
艾默生网络能源 iTrust UH31 系列 UPS 系统 10 15 20kVA 说明书
资料版本 归档时间 BOM 编码
V1.2 2006-05-10 31010462
艾默生网络能源有限公司为客户提供全方位的技术支持，用户可与就近的艾默生网络能源有限公司办事处 或客户服务中心联系，也可直接与公司总部联系。
艾默生网络能源有限公司 版权所有，保留一切权利。内容如有改动，恕不另行通知。
1.5.1 外观图示...................................................................................................................................................................2 1.5.2 LCD 面板说明..........................................................................................................................................................3 1.5.3 前面板部件说明.......................................................................................................................................................3 1.5.4 后面板部件说明.......................................................................................................................................................3 第二章 安装....................................................................................................................................................................... 4
艾默生Industry UPS产品介绍
y2iTrust Industry系列三进单出工业型UPS 汇报提纲幻灯片 1 y2yanglei, 2005-8-4iTrust Industry三进单出工业UPS介绍汇报提纲! ! ! ! ! !iTrust Industry系列UPS在UPS家族中的位置 iTrust Industry系列UPS的主要应用领域 UPS在工业应用领域的使用特点 iTrust Industry系列UPS技术优势 UPS应用方案及案例 友商情况艾默生UPS系列－全球最全UPS家族Hipulse NX iTrust UL33 iTrust Industry iTrust UH31 iTrust 2G iTrust UH11户外型 iTrust UH11 iTrust US1110、15、20KVA 3、6、9、12、15、18KVA 1、2 KVA 1、2、3、6、10 KVA 1、2、3 单机容量，KVA 80、120、160、200、300、400、500、600、800KVA10、15、20、30、40、60、80、100、120、140、160、200KVA20、30、40、60KVA30、40、60、80、105、130KVA1单进单出UPS1020三进单出UPS60 80三进三出UPS200800汇报提纲! ! ! ! ! !iTrust Industry系列UPS在UPS家族中的位置 iTrust Industry系列UPS的主要应用领域 UPS在工业应用领域的使用特点 iTrust Industry系列UPS技术优势 UPS应用方案及案例 友商情况y4iTrust Industry系列UPS的主要应用领域1、电力行业新建或扩建的发电厂的发电机组、DCS改造、脱硫改造 等项目，电网公司信息中心及变电站新建、改造项目。
2、石化行业新建或改造的炼油、乙烯、丙稀、树脂、橡胶、化纤、 化肥、纯碱、烧碱、涂料、染料、农药、轮胎和精细化工等 企业的空气分离、化工、动力站、水处理等项目。
艾默生大容量UPS产品简介
产品简介iTrust UL33系列UPS系统是连接在输入电源和负载之间，为重要负载提供不受电网干扰、稳压、稳频的电力供应的电源设备，在市电掉电后，UPS可继续给负载提供一段时间的供电。
UL33系列UPS采用带输出隔离变压器的高频双变换结构和先进的全数字控制技术，提供稳定、洁净、不间断的电源，同时具备完备的网络管理功能。
1.2 应用范围UL33系列UPS系统适用于不间断用电场合，主要作为各种计算机机房的不间断电源系统，广泛应用于金融证券、邮电通信、政府机关、能源化工、交通运输等各行各业。
1.3 产品特点全面提升系统可靠性的专业设计•采用第四代绝缘栅双极型晶体管（IGBT）功率器件和多重保护技术•先进的双DSP全数字技术，整机不需任何可调电阻，抗干扰能力强，无老化漂移问题•先进的分散式直接并联技术保证了在线扩容和系统冗余•瞬时值数字均流技术显著降低并机系统环流(<1A)，电流不平衡度＜1%•优良的电磁兼容性设计•采用高裕量的功率器件，增强电网的适应能力•业内独有的UPS防雷技术，内置D级防雷优异的输入特性•超宽输入电压范围（-45％～+15％），可适应恶劣电网条件•宽频率输入范围（50Hz 10%），保证了发电机供电时UPS稳定运行•先进的六管IGBT高频整流技术，无须附加外界设备，输入功率因数可达到0.99以上•应用瞬时值波形控制技术，大幅降低输入电流谐波(iTHD<3%)•低直流母线纹波，延长电池寿命优异的输出特性•逆变器采用高精度矢量控制技术，输出电压稳压精度高，动态响应快，且畸变率低•逆变器具有带100%不平衡负载的能力•逆变器具有很强的过载能力及抗冲击能力•输出采用⊿/Z0隔离变压器，有效抑制输出电压的三次谐波畸变•单机在线、单机ECO、主/从热备份及冗余、扩容并机等多种运行模式下软、硬件完全兼容•可靠的数字控制、分散式智能并机技术智能化电池管理•根据电池放电曲线自动调节放电终止电压，避免固定设置导致的电池过度放电•基于温度补偿的智能化充放电电池管理，大幅延长电池使用寿命50%以上•定期自动进行电池自检，确保电池可靠工作•精确预测电池的后备时间•全自动的电池管理，减少维护工作完备的本机监控管理•独创的自适应UPS并机层通讯，无需任何附加设备，可以通过任意一台UPS监测并机UPS系统信息•单机提供8路输出及6路输入继电器接点•支持RS232、RS485、SNMP、MODEM多种后台通讯方式超强的网络管理功能•系统具有电池放电预告警和自动安全关机功能•先进的SNMP卡及其相关软件，兼容10M/100M以太网，支持SNMP、HTTP、TFTP、TELNET、TTYP等协议，监控软件具备电源事件记录和分析功能，灵活多样的组网方案，可实现在Internet/Intranet上的远程监控•UPS系统具备自诊断、自保护功能，可以实现自动声光报警、E-mail和BP机报警•通过网络可以同时监控高达6万多台UPS，支持广域网解决方案人机界面友好，便于操作和维护•全中文大屏幕液晶显示，中英文可选操作界面•操作简单，"一键开机"•支持远程、自动开机，实现无人值守•模块化电路结构，全正面操作，使用、维护工作方便快捷第二章产品组成和原理2.1 基本组成UL33系列UPS系统主要包括由整流模块(REC)和逆变模块(INV)组成的AC-DC-AC变换主回路、由两组反向并联的可控硅组成的旁路静态开关、维修旁路空开Q3BP、输出隔离变压器和静态开关、蓄电池组以及输入/输出空开Q1/Q5等，如图2-1所示。
艾默生产品目录中文
17 主控配电柜 18 相位补偿
8 主轴
19 中央控制器
9 偏航齿轮 10 塔式气闸
20 输出变压器及配电
11 风机座
9
数据中心及IT解决方案
11 交流电源系统 (20KVA以上) 18 数据机房高压直流电源系统 21 精密制冷系统 30 服务器电源管理系统 31 谐波治理系统 32 交流电源系统 (20KVA以下) 40 服务器机柜 & 管理系统 49 Avocent® IT 管控系统 59 Trellis™ 动态基础设施优化平台
Instrum
Safety Lighting
光伏并网发电解决方案
集中式光伏发电解决方案
光伏组件
汇流箱
SSL系列 集中式逆变器
升压变压器
电网
分布式光伏发电解决方案
SPV系列 组串式逆变器
光伏组件
汇流箱
SSM系列 集中式逆变器
预装式光伏发电解决方案
SSO系列预装式光伏并网逆变站
辅助电源系统
动力配电箱 插座 照明
在线式双变换设计，完全隔离市电及油机可能存在的各类电网污染及电网故障对 负载的影响
输出功率因数提升至0.9，更适应大规模采用功率因数校正技术的服务器计算机及 网络中心比传统UPS带载能力增加10%以上
采用先进的第6代DSP及全数字控制技术，系统稳定性更高 标准内置D级防雷器 多种输入谐波抑制技术，提高电能利用率 零相移输出隔离变压器，减小零地电压和负载谐波电流对逆变器的影响 超强输出过载及短路能力，确保系统稳定性和极限状态的系统安全 可实现8台并联 标准内置LBS功能 超宽输入电压、频率范围，适应恶劣电网环境 智能化电池管理，自动维护电池，延长使用寿命 10.4英寸超大触摸屏彩色LCD显示，中英文等多种语言，方便用户使用 分层独立式风道和冗余风扇设计，电路板三防漆防护，内置防尘滤网，具有高效
艾默生Industry UPS产品介绍
y2iTrust Industry系列三进单出工业型UPS 汇报提纲幻灯片 1 y2yanglei, 2005-8-4iTrust Industry三进单出工业UPS介绍汇报提纲! ! ! ! ! !iTrust Industry系列UPS在UPS家族中的位置 iTrust Industry系列UPS的主要应用领域 UPS在工业应用领域的使用特点 iTrust Industry系列UPS技术优势 UPS应用方案及案例 友商情况艾默生UPS系列－全球最全UPS家族Hipulse NX iTrust UL33 iTrust Industry iTrust UH31 iTrust 2G iTrust UH11户外型 iTrust UH11 iTrust US1110、15、20KVA 3、6、9、12、15、18KVA 1、2 KVA 1、2、3、6、10 KVA 1、2、3 单机容量，KVA 80、120、160、200、300、400、500、600、800KVA10、15、20、30、40、60、80、100、120、140、160、200KVA20、30、40、60KVA30、40、60、80、105、130KVA1单进单出UPS1020三进单出UPS60 80三进三出UPS200800汇报提纲! ! ! ! ! !iTrust Industry系列UPS在UPS家族中的位置 iTrust Industry系列UPS的主要应用领域 UPS在工业应用领域的使用特点 iTrust Industry系列UPS技术优势 UPS应用方案及案例 友商情况y4iTrust Industry系列UPS的主要应用领域1、电力行业新建或扩建的发电厂的发电机组、DCS改造、脱硫改造 等项目，电网公司信息中心及变电站新建、改造项目。
2、石化行业新建或改造的炼油、乙烯、丙稀、树脂、橡胶、化纤、 化肥、纯碱、烧碱、涂料、染料、农药、轮胎和精细化工等 企业的空气分离、化工、动力站、水处理等项目。
30KVA艾默生UPS停送电操作步骤
30KVA办公楼UPS停送电操作一、办公楼UPS送电开机操作步骤：1、检查主路输入开关Q1、旁路输入开关Q2、维修旁路开关Q3、主路输出开关Q5、电池开关分别在分闸位置。
2、检查N线开关Q6在合闸位置，检查主旁路接线端子电压正常。
3、合上旁路输入开关Q2，检查旁路输入开关Q2在合位。
4、合上主路输入开关 Q1，检查主路输入开关Q1在合位。
5、25秒后确认LCD显示旁路与主路输入供电正常，（整流器启动）告警指示灯呈红色常亮状态。
30秒后告警指示灯呈红色闪烁，整流启动完成。
6、合上电池开关，检查电池开关在合位。
7、按下“ON”键2秒。
逆变器启动，逆变器指示灯呈绿色闪烁。
逆变器正常运行后，UPS从旁路供电状态切换到逆变器供电状态，逆变器指示灯常亮。
8、检查配电柜主受及馈出开关在分位。
9、合上主路输出开关Q5。
检查主路输出开关Q5在合位。
10、合上配电柜主受开关，检查配电柜主受开关在合位。
检查配电柜电压表显示正常。
11、依次合上馈出回路开关，检查馈出各开关在合位。
二、办公楼UPS关机停电操作步骤。
1、确认UPS负载设备可以停电。
2、依次拉开配电柜各馈出回路开关。
3、检查配电柜各馈出回路开关在分闸位置。
4、按下机柜面板EPO按钮，可以停止整流器、逆变器、静态开关和电池的运行。
5、检查LCD显示整流器停止工作。
6、拉开电池开关，检查电池开关在分位。
7、拉开输出开关Q5、主路输入开关Q1、旁路输入开关Q2。
8、检查LCD显示关闭。
9、拉开UPS电源开关AA3-5，检查UPS电源开关AA3-5在分位。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Liebert ® ITA UPS 的产品定位？
■ 适用于安装有机房空调的服务器、网络交换机、控制设备机房，保护关键信息设备 ■ 完全匹配艾默生易睿TM 机房整体方案
■ 黑色机身设计突显了与服务器、机柜的和谐搭配
Liebert ® ITA UPS 如何确保供电的高可靠性？
■ 双变换在线式设计，市电掉电无中断
■ 支持1+1并联冗余和同步双母线，提供高可靠性供电方案 ■ DSP 全数字控制，输出稳压精度高
■ 采用最新IGBT 器件，实现输入超宽抗电网波动范围
■ 输入标配防浪涌电路，实现卓越的抗电网浪涌能力
Liebert ® ITA UPS 如何带来绿色环保？
■ 整机效率高达95%，节能效果显著
■ 输入功率因数高达0.99，电能利用率高
■ 满足欧盟RoHS 指令，物料/工艺无有毒物质
■ 可调速智能风扇，风扇转速自适应调节，有效节能降噪
■ 提供ECO 运行模式，效率高达99%，高效节能
Liebert ® ITA UPS 如何为您省钱？
■ 高达0.9的输出功率因数，挂接更多负载 ■ 支持并机扩展运行，且无需并机插框 ■ 系统效率高，省电、运行成本低
■ 功率密度高，占用机架空间小，节省机架数量
Liebert ® ITA UPS 如何方便的维护？
■ 超大尺寸LCD 和LED 显示，各类运行数据/系统状态/历史情况一目了然 ■
操作显示面板旋转设计，可随安装方式不同自由调整角度，方便直观
Liebert ® ITA UPS 如何提高方案的可用性？
■ 并机或双母线系统可与输入输出配电装置集成于一个服务器机柜中
■ 可通过级联电池模块方便地延长后备时间
Liebert ® ITA UPS 如何满足各种监控需求？
■ 提供最新USB 监控端口
■ 提供可采集环境量的SIC 网络适配卡，支持服务器自动安全关机功能
■ 后台软件兼容多种操作系统(Windows/Linux/HP-UX/Sun Solaris/IBM AIX 等) ■ 兼容艾默生机房监控平台SiteMonitor ，支持Web 监控
■ 提供Mib 库，方便接入各类NMS 网管系统
Liebert ® ITA UPS 如何保护和延长电池组寿命？
■ 超宽输入电压/频率范围，有效减少电池放电几率，延长寿命 ■ 温度补偿功能，减少环境温度对电池寿命的影响 ■ 超强充电能力，有效缩短电池回充时间 ■ 电池组节数设置灵活，便于电池系统的利旧
■ 支持共用电池组，节省电池投资
适用对象
服务器、存储器、网络设备、ATM 、VoIP 、通讯设备、自动化设备、精密仪器、医疗诊断设备等。
适用场合
中小型数据中心、通信机房、网络间、营业厅、实验室、仪器室、控制室、计费中心、过程控制中心等，空气质量良好、无腐蚀性气体和导电微尘的机房环境。
产品突出特点
超高功率密度，整机4U
超宽输入电压/频率范围，适应恶劣电网环境输出功率因数高达0.9，带载量提升20-30%效率高达95%支持并联扩展运行
提供丰富机架选件，方便机架内的配电/监控等功能的一体化实施
可平滑接入艾默生易睿TM 监控系统
出色的节能环保特性
■ 输入高功率因数高达0.99，实现高电能利用率■ 整机效率高达95%以上，节能效益明显■
满足欧盟RoHS 环保指令
选件清单
参数表
■ ITA 系列30/40kVA 是全球最节省占地面积的系统；在一个标准机柜中可以安装完整的
一套并机或双总线系统，包含2台UPS 的输入配电、维修旁路、2台UPS 主机和18～36路负载分支配电。
■ 以输出功率因数0.9计算满载输出有功功率；
■ 满载运行时，以电费0.75元/度估算，艾默生ITA 系列与其他品牌年使用成本差距
5000～26000元。
