化工仪表设计规范发布时间：11—05-31 来源：点击量：15720 字段选择：大中小第一章仪表位号1.1 仪表位号组成由仪表功能标志和仪表回路编号组成PIC—110 仪表位号PIC 仪表功能标志110 仪表回路编号1.2 仪表功能标志仪表功能标志应该符合《HG—T 20505-2000 过程测量和控制仪表的功能标志及图形符号》3。

1。

1规定，主要内容如下：仪表功能标志的常用组合字母见《HG—T 20505—2000 过程测量和控制仪表的功能标志及图形符号》表3。

1。

2功能标志的首位字母选择应与被测变量或引发变量相应,可以不与被处理的变量相符。

如为调节流量的调节阀,用在液位系统中的功能标志是LV，而不是FV。

仪表功能标志的首位字母后面可以附加一个修饰字母，这时原来的被测变量就变成一个新变量.如在首位字母P、T后面加D，变成PD、TD，原来的压力、温度就变成压差、温差。

仪表功能标志的后继字母后面也可附加一个或两个修饰字母,以对读出功能进行修饰。

如功能标志PAH中，后继字母A后面加H，它限制读出功能A的报警为高报警。

功能标志的字母编组的字母数，一般不超过4个。

为了减少字母编组的字母数，对于一台仪表同时用于指示和记录同一被测变量时，可以省略I(指示)。

仪表功能标志的所有字母均应大写。

1.3仪表回路编号回路编号可以用工序加仪表顺序号组成，也可以用其他规定的方法进行编号。

FIC-116 1—工序号,16-顺序号也可无工序号，如FSHL-2仪表位号按不同的被测变量分类，同一装置（或工序)同类被测变量的仪表位号中的顺序号应是连续的，顺序号中间可以空号;不同被测变量的仪表位号不能连续编号。

如果同一仪表回路中有两个以上功能相同的仪表,可以用仪表位号附加尾缀字母（尾缀字母应大写)的方法以示区别。

如TV—110A和TV-110B表示同一回路中有两台控制阀。

当不同工序的多个检测元件共用一台显示仪表时,显示仪表的位号不表示工序号，只编顺序号;检测元件的位号是在共用显示仪表后面加后缀。

石油化工自动化仪表选型设计规范

石油化工自动化仪表选型设计规范一、引言石油化工行业是国民经济的重要组成部分，自动化仪表在该行业的应用具有重要意义。

为了确保石油化工生产过程的安全、高效和可靠运行，本文将制定石油化工自动化仪表选型设计规范，以指导相关工程师在选型设计过程中的操作。

二、选型设计原则1. 安全性原则：选型的仪表必须符合国家相关法规和标准，能够在石油化工生产过程中确保安全操作。

2. 可靠性原则：选型的仪表应具备高可靠性，能够在恶劣的工作环境下长期稳定运行，减少因仪表故障引起的生产事故和停工。

3. 精确性原则：选型的仪表应具备高精确度，能够准确测量和控制石油化工生产过程中的各项参数，提高产品质量和生产效率。

4. 经济性原则：选型的仪表应具备合理的价格和维护成本，能够在满足技术要求的前提下降低投资和运营成本。

三、选型设计步骤1. 确定仪表种类：根据石油化工生产过程的特点和需求，确定所需的仪表种类，如压力传感器、温度传感器、液位计等。

2. 确定技术指标：根据生产过程中需要测量和控制的参数，确定仪表的技术指标，如测量范围、精确度、响应时间等。

3. 选择供应商：通过市场调研和评估，选择具有良好信誉和经验的供应商，确保选型的仪表质量和服务水平。

4. 进行技术比较：根据选定的仪表种类和技术指标，对不同供应商的产品进行技术比较，评估其性能和适用性。

5. 进行经济比较：在满足技术要求的前提下，对不同供应商的产品进行经济比较，考虑价格、维护成本和寿命等因素。

6. 进行可行性分析：综合考虑技术和经济因素，对各个选型方案进行可行性分析，选择最优方案。

7. 编制选型报告：根据选型结果，编制选型报告，包括选型方案、技术参数、经济分析和推荐意见等内容。

四、选型设计要点1. 了解工艺流程：在选型设计过程中，需要充分了解石油化工生产过程的工艺流程，明确仪表的作用和要求。

2. 考虑环境因素：石油化工生产过程中常常存在高温、高压、腐蚀等恶劣环境，选型的仪表应能够适应这些环境要求。

汽车电器DFMEA-组合仪表系统装置

表盘颜色不符合用户要求
用户不满意
6
表盘上报警符号及显示汽车在行驶时，驾
符号的形状不符合用户驶员难以读取仪表 6
要求
指示值
B
油墨的颜色选用不当
B
表盘上报警符号的形状设计不合理
规定油墨的颜色标 3 准，并印制样件确 2 36
认
依据用户的产品功 3 能规范的要求制作 2 36
效果图确认
LCD漏白光
项目
功能
前框、面板：
为仪表的外观装饰提供适当
的面；保护仪表免受天气等外部原
因的干扰；为仪表中表盘
的固定
指针组合：指示各仪表的正确数值
系统子系统
部件年型/车型
组合仪表系统 / /
设计职责（部门）
关键日期核心小组
要求
潜在失效模式
严
失效潜在影响/后果
重度
分类
S
潜在失效原因/ 机理
面板的阻燃性能差用户装配尺寸超差
影响车辆的安全行驶
面板与汽车前围贴合不紧凑
9 A ( D ) 未采用正确的材料
6
B
面板曲率设计不合理
面板表面有折光面板的透明度差
影响产品指示的可视性
6
影响产品外观和产品的指示的可视性
5
前框与面板焊接不可靠仪表得不到保护 6
B
面板曲率设计不合理
B
选用的材料不合理
固定LCD
调节按钮和调节杆:
调整时间的设置和里程模式
转化
导光支架尺寸和线路板的电子元器件之间发生
干涉
装配困难，元器件受损
5
导光支架上与PCB板配 B 合的端面结构设计不合

石油化工自动化仪表选型设计规范

石油化工自动化仪表选型设计规范.doc 文档标题：石油化工自动化仪表选型设计规范文档内容框架：一、前言自动化仪表在石油化工行业的重要性选型设计规范的目的和意义二、自动化仪表选型原则可靠性原则经济性原则兼容性原则可维护性原则三、仪表选型的基本要求环境条件适应性工艺流程匹配性安全和环保标准法规和标准符合性四、仪表分类与功能温度测量仪表压力测量仪表流量测量仪表液位测量仪表成分分析仪表五、仪表性能参数精度等级测量范围响应时间稳定性和重复性六、仪表选型流程需求分析市场调研技术评估成本效益分析供应商选择七、仪表安装与布局设计安装环境要求布局合理性维护与检修便利性安全防护措施八、仪表接口与通信协议电气接口标准通信协议选择数据兼容性网络架构设计九、仪表的校准与维护校准周期与方法维护保养规程故障诊断与处理备件管理十、仪表的安全管理安全防护措施应急预案制定人员安全培训事故处理流程十一、案例分析成功案例分享常见问题与解决方案经验教训总结十二、附录相关法规与标准仪表选型清单技术规格书模板维护保养记录表文档详细要点：一、前言简述自动化仪表在石油化工行业中的作用和选型设计规范的重要性。

二、自动化仪表选型原则明确选型时需要遵循的基本原则。

三、仪表选型的基本要求描述仪表选型时需要考虑的基本条件。

四、仪表分类与功能根据石油化工行业的需求，分类介绍各种仪表的功能。

五、仪表性能参数详细说明仪表选型时需要考虑的性能参数。

六、仪表选型流程描述从需求分析到供应商选择的整个选型流程。

七、仪表安装与布局设计阐述仪表安装和布局设计时的考虑因素。

八、仪表接口与通信协议介绍仪表接口标准和通信协议的选择。

九、仪表的校准与维护规定仪表校准、维护和故障处理的规程。

十、仪表的安全管理制定仪表安全管理的措施和应急预案。

十一、案例分析分享实际案例，分析问题并总结经验。

十二、附录提供相关法规、选型清单、技术规格书模板和维护保养记录表。

流量仪表选择规定

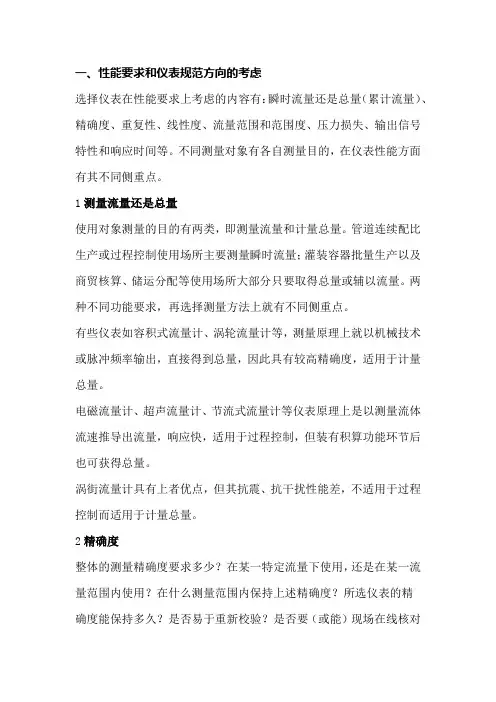

一、性能要求和仪表规范方向的考虑选择仪表在性能要求上考虑的内容有：瞬时流量还是总量（累计流量）、精确度、重复性、线性度、流量范围和范围度、压力损失、输出信号特性和响应时间等。

不同测量对象有各自测量目的，在仪表性能方面有其不同侧重点。

1测量流量还是总量使用对象测量的目的有两类，即测量流量和计量总量。

管道连续配比生产或过程控制使用场所主要测量瞬时流量；灌装容器批量生产以及商贸核算、储运分配等使用场所大部分只要取得总量或辅以流量。

两种不同功能要求，再选择测量方法上就有不同侧重点。

有些仪表如容积式流量计、涡轮流量计等，测量原理上就以机械技术或脉冲频率输出，直接得到总量，因此具有较高精确度，适用于计量总量。

电磁流量计、超声流量计、节流式流量计等仪表原理上是以测量流体流速推导出流量，响应快，适用于过程控制，但装有积算功能环节后也可获得总量。

涡街流量计具有上者优点，但其抗震、抗干扰性能差，不适用于过程控制而适用于计量总量。

2精确度整体的测量精确度要求多少？在某一特定流量下使用，还是在某一流量范围内使用？在什么测量范围内保持上述精确度？所选仪表的精确度能保持多久？是否易于重新校验？是否要（或能）现场在线核对仪表精确度？这些问题必须细致地考虑。

如不是单纯计量总量，而是应用在流量控制系统中，则检测仪表精确度的确定要在整个系统控制精确度要求下进行，因为整个系统不仅有流量检测的误差，还包含有信号传输、控制调节、操作执行等环节的误差和各种影响因素，如操作执行环节往往有2％左右的回差，对测量仪表确定过高的精确度（比如说0.5级）是不合理和不经济的。

就流量仪表本身而言，检测元件（或传感器）和转换／显示仪表之间只精确度亦应适当确定，如未经实流标定均速管、楔形管、弯管等差压装置误差在1％~5％之间，选用高精度差压计与之相配也就没有意义了。

3重复性重复性在过程控制应用中是重要的指标，由仪器本身原理与制造质量所决定，而精确度除取决于重复性外，尚与量值标定系统有关。

仪表选型设计规范(sh3005-1999)

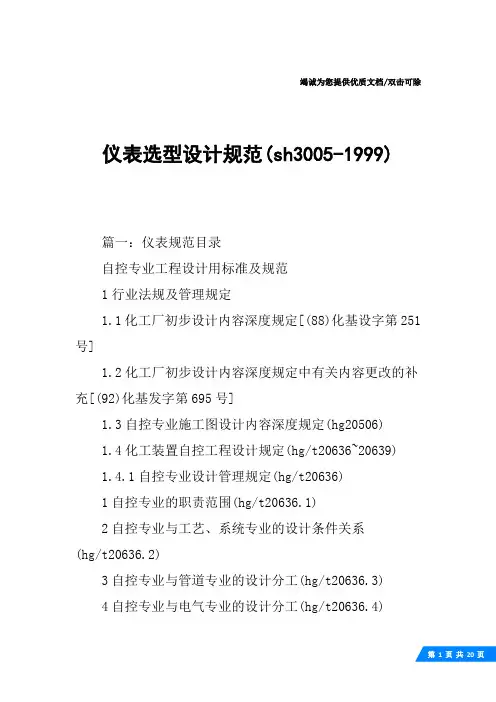

竭诚为您提供优质文档/双击可除仪表选型设计规范(sh3005-1999)篇一：仪表规范目录自控专业工程设计用标准及规范1行业法规及管理规定1.1化工厂初步设计内容深度规定[(88)化基设字第251号]1.2化工厂初步设计内容深度规定中有关内容更改的补充[(92)化基发字第695号]1.3自控专业施工图设计内容深度规定(hg20506)1.4化工装置自控工程设计规定(hg/t20636~20639)1.4.1自控专业设计管理规定(hg/t20636)1自控专业的职责范围(hg/t20636.1)2自控专业与工艺、系统专业的设计条件关系(hg/t20636.2)3自控专业与管道专业的设计分工(hg/t20636.3)4自控专业与电气专业的设计分工(hg/t20636.4)5自控专业与电信、机泵及安全（消防）专业的设计分工(hg/t20636.5)6自控专业工程设计的任务(hg/t20636.6)7自控专业工程设计的程序(hg/t20636.7)8自控专业工程设计质量保证程序(hg/t20636.8)9自控专业工程设计文件校审提要(hg/t20636.9)10自控专业工程设计文件的控制程序(hg/t20636.10)1.4.2自控专业工程设计文件的编制规定(hg/t20637)1自控专业工程设计文件的组成和编制(hg/t20637.1) 2自控专业工程设计用图形符号和文字代号(hg/t20637.2)3仪表设计规定的编制(hg/t20637.3)4仪表施工安装要求的编制(hg/t20637.4)5仪表请购单的编制(hg/t20637.5)6仪表技术说明书的编制(hg/t20637.6)7仪表安装材料的统计(hg/t20637.7)8仪表辅助设备及电缆、管缆的编号(hg/t20637.8)1.4.3自控专业工程设计文件的深度规定(hg/t20638)1.4.4自控专业工程设计用典型图表及标准目录(hg/t20639)1自控专业工程设计用典型表格(hg/t20639.1)2自控专业工程设计用典型条件表(hg/t20639.2)3自控专业工程设计用标准目录(hg/t20639.3)1.5化工装置工艺系统工程设计规定(hg20557-20559)1.5.1工艺系统设计管理规定(hg20557)1.5.2工艺系统设计文件内容的规定(hg20558)1.5.3管道仪表流程图设计规定(hg20559)1.6石油化工装置基础设计（初步设计）内容规定(shsg-033)1.7石油化工自控专业工程设计施工图深度导则(shb-z01)2图形符号2.1过程检测和控制流程图用图形符号和文字代号(gb2625)2.2过程检测和控制系统用文字代号和图形符号(hg20505)2.3instrumentationsymbolsandidentification仪表符号和标志[shb-z02(等同于isas5.1)]2.4binarylogicdiagramsforprocessoperations用于过程操作的二进制逻辑图[shb-z03(等同于isas5.2)]2.5graphicsymbolsfordistributedcontrol/shareddispla yinstrumentation,logicandcomputersystems分散控制/共用显示仪表、逻辑和计算机系统用图形符号[shb-z04(等同于isas5.3)]2.6instrumentloopdiagrams仪表回路图图形[shb-z05(等同于isas5.4)]2.7graphicsymbolsforprocessdisplays(isas5.5)过程显示图形符号2.8分散型控制系统硬件设备的图形符号(jb/t5539)2.9processmeasurementcontrolFunctionandinstrumentat ion-symbolicRepresentation(iso3511)过程测量控制功能及仪表符号说明2.10Recommendedgraphicalsymbolspart15:binarylogicel ements(iec117-15)推荐的图形符号：二进制逻辑元件2.11graphicsymbolsforlogicdiagrams(twostatedevices) (ansiy32.14)逻辑图用图形符号(二状态元件)2.12symbolicRepresentationforprocessmeasurementcont rolFunctionsandinstrumentation(bs1646)过程测量控制功能及仪表用符号说明2.13bildzeichenfürmessen,steuern,regeln:allgemeinebildzeichen.自控图例：一般图形(din19228)2.14仪表符号(jisz8204)3工程设计规范3.1计算站场地技术要求(gb2887)3.2计算机机房用活动地板技术条件(gb6650)3.3城乡燃气设计规范(gb50028)3.4氧气站设计规范(gb50030)3.5乙炔站设计规范(gb50031)3.6工业企业照明设计标准(gb50034)3.7锅炉房设计规范(gb50041)3.8小型火力发电厂设计规范(gb50049)3.9电子计算机机房设计规定(gb50174)3.10氢气站设计规范(gb50177)3.11压缩空气站设计规范(gbj29)3.12冷库设计规范(gbj72)3.13洁净厂房设计规范(gbj73)3.14石油库设计规范(gbj74)3.15工业用软水除盐设计规范(gbj109)3.16工业电视系统工程设计规范(gbj115)3.17化工厂控制室建筑设计规范(hg20556)3.18石油化工储运系统罐区设计规范(sh3007)3.19炼油厂燃料油燃气锅炉房设计技术规定(shj1026)3.20加油站建设规定(shq1)4自动化仪表4.1工业自动化仪表电源、电压(gb3368)4.2不间断电源设备(gb7260)4.3工业自动化仪表用模拟气动信号(gb777)4.4工业自动化仪表用模拟直流电流信号(gb3369)4.5工业过程测量和控制系统用电动和气动模拟记录仪和指示仪性能测定方法(gb3386)4.6工业过程测量和控制用检测仪表和显示仪表精度等级(gb/t13283)4.7工业自动化仪表用气源压力范围和质量(gb4830)4.8工业自动化仪表工作条件温度和大气压(zby120)4.9工业自动化仪表电磁干扰电流畸变影响试验方法(zby092)4.10工业自动化仪表工作条件～振动(gb4439)4.11工业自动化仪表盘基本尺寸及型式(gb7353)4.12工业自动化仪表盘盘面布置图绘制方法(jb/t1396)4.13工业自动化仪表盘接线接管图的绘制方法(jb/t1397)4.14工业自动化仪表公称通径值系列(zbn10004)4.15工业自动化仪表工作压力值系列(zbn10005)4.16流量测量仪表基本参数(gb1314)4.17工业自动化仪表通用试验方法-接地影响(zbn10003.26)4.18qualitystandardforinstrumentair(isas7.3)仪表空气的质量标准5自控专业工程设计规范5.1流量测量节流装置用孔板、喷嘴和文丘里测量充满圆管的流体流量(gb/t2624等同于isa5167)5.2自动化仪表选型规定(hg20507)5.3控制室设计规定(hg20508)5.4仪表供电设计规定(hg20509)5.5仪表供气设计规定(hg20510)5.6信号报警联锁系统设计规定(hg20511)5.7仪表配管配线设计规定(hg20512)5.8仪表系统接地设计规定(hg20513)5.9仪表及管线伴热和绝热保温设计规定(hg20514)5.10仪表隔离和吹洗设计规定(hg20515)5.11自动分析器室设计规定(hg20516)5.12分散控制系统工程设计规定(hg/t20573)5.13自控设计常用名词术语5.14石油化工自动化仪表选型设计规范(sh3005)5.15石油化工控制室和自动分析器室设计规范(sh3006)5.16石油化工仪表配管配线设计规范(sh3019)5.17石油化工仪表接地设计规范(sh3081)5.18石油化工仪表供电设计规范(sh3082)5.19石油化工分散控制系统设计规范(sh/t3092)5.20石油化工企业信号报警、联锁系统设计规范(shj18)5.21石油化工企业仪表供气设计规范(shj20)5.22石油化工仪表保温及隔离吹洗设计规范(sh3021)5.23石油化工紧急停车及安全联锁设计导则(shb-z06)5.24environmentalconditionsforprocessmeasurementand controlsystems:temperatureandhumidity过程测量和控制系统的环境条件：温度和湿度(isas71.01)5.25controlcentersFacilities(isaRp60.1)控制中心设施5.26humanengineeringforcontrolcenters(isaRp60.3)控制中心的人类工程5.27documentationforcontrolcenters(isaRp60.4)控制中心的文件5.28electricalguideforcontrolcenters(isaRp60.8)控制中心的电气导则5.29pipingguideforcontrolcenters(isaRp60.9)控制中心的配管导则5.30Recommendedpracticeforthedesignandinstallationo fpressure-RelievingsystemsinRefineries(apiRp520)炼油厂压力泄压系统的设计和安装5.31Vibration,axialposition,andbearingtemperaturemo nitoringsystems.(api670)非接触式振动和轴位移监测系统5.32controlValvesizingequationsforincompressibleFlu ids(isas39.1)不可压缩流体用调节阀的口径计算公式5.33FlowequationsforsizingcontrolValves(isas75.01)控制阀口径计算公式5.34controlValveterminology(isas75.05)控制阀术语5.35controlValvemanifolddesigns(isaRp75.06)控制阀的阀组设计5.36调节阀口径计算(ansiFci62-1)5.37controlValveseatleakage(ansib16.104/Fci70-2)控制阀泄漏量规定5.38terminologyforautomaticcontrol(ansic85.1)自动控制术语6通用图册和设计手册6.1自控安装图册(hg/t21581)6.2仪表单元接线接管图册(tc50b1)6.3仪表回路接线图册(tc50b2)6.4自控设计防腐蚀手册(cadc051)6.5仪表修理车间设计手册(cadc052)6.6石油化工企业仪表修理车间设计导则(shb-z002)6.7仪表维护设备选用手册(shb-z003)6.8manualoninstallationofRefineryinstrumentsandcont rolsystems(apiRp550)炼油厂仪表及调节系统安装手册6.9partⅡinstallationoperationandmaintenanceofcombustiblegas detectioninstruments(isas12.13)可燃气体检测仪表的安装、操作和维护7管法兰与管螺纹7.1钢制管法兰国家标准汇编(gb9112~9128)7.2钢制管法兰、垫片、紧固件(hg20592~20635~97)7.3高压管、管件及紧固件通用设计(h1~37)7.4石油化工企业钢制管法兰(sh3406)7.5管路法兰及垫片(jb/t74~90)7.6用螺纹密封的管螺纹(gb7306，相应于55°圆锥管。

煤化工仪表选型设计要点及相关标准规范

煤化工仪表选型设计要点及相关标准规范煤化工是指以煤为原料，经化学加工使煤转化为气体、液体和固体燃料以及化学品的过程，主要包括煤的气化、液化、干馏，以及焦油加工和电石乙炔化工等。

在进行煤化工仪表选型设计时，应该根据具体工业环境和条件进行选择，煤化工仪表仪表应该具备以下三个条件：适用性、可靠性、稳定性。

一、煤化工仪表选型设计应遵循的标准及规定1、IGC DOC 13/12/E Oxygen Pipeline and Piping Systems2、ASTM MNL36-2007 Safe Use of Oxygen and Oxygen Systems:Handbookfor Design, Operation, and Maintenance3、ASTM G63-1999 Standard Guide for Evaluating Nonmetallic Materialsfor Oxygen Service4、ASTM G88-2005 Standard Guide for Designing Systems for OxygenService5、ASTM G94-2005 Standard Guide for Evaluating Metals for OxygenService6、ASTM G128-2002 Standard Guide for the Control of Hazards andRisks in Oxygen Systems7、NASA Guide for Oxygen Hazards Analyses on Components andSystems8、NASA Guide for Oxygen Compatibility Assessments on OxygenComponents and Systems9、AIGA 012/04 CLEANING OF EQUIPMENT FOR OXYGEN SERVICE10、ASTM G86-1998, Standard Test Method for DeterminingIgnitionSensitivity of Materials to Mechanical Impact in Pressurized OxygenEnvironments11、GB 16912-2008深度冷冻法生产氧气及相关气体安全技术规程12、GB 50030-2013氧气站设计规范二、煤化工仪表选型设计必须清楚的基本知识和概念煤化工仪表使用场合经常存在易燃易爆的工况，工程师在对仪表选型设计时必须确定最恶劣的操作条件、评估系统中的可燃物质、评估现有及可能出现的点燃机制、确定着火链(潜在的火险)、分析了反应的影响-火灾造成人身、任务和系统功能的潜在损失和鉴别以往使用经验，这个过程必然涉及一些专业知识。

石油化工自动化仪表选型设计规范

石油化工自动化仪表选型设计规范
石油化工自动化仪表选型设计规范是指在石油化工生产过程中，根据工艺要求和安全要求，选择合适的自动化仪表设备，并进行设计和安装的规范。

1. 设计依据：根据石油化工生产工艺流程和安全要求，确定自动化仪表的种类和数量。

2. 测量范围：根据工艺要求，确定自动化仪表的测量范围，包括温度、压力、流量、液位等参数。

3. 精度要求：根据工艺要求，确定自动化仪表的精度要求，包括测量精度和控制精度。

4. 安全要求：根据石油化工生产过程中的安全要求，选择符合相关标准和规范的自动化仪表设备，确保设备的安全性能。

5. 可靠性要求：选择具有良好可靠性的自动化仪表设备，能够在恶劣的工作环境下正常运行，并能够长时间稳定工作。

6. 通信接口：根据系统要求，选择具有合适的通信接口的自动化仪表设备，能够与其他设备进行数据交换和远程监控。

7. 维护和保养：选择易于维护和保养的自动化仪表设备，能够方便地进行维修和更换。

8. 校准和验证：选择具有良好校准和验证能力的自动化仪表设备，能够准确测量和控制工艺参数。

9. 技术支持：选择具有良好技术支持和售后服务的自动化仪表供应商，能够及时解决设备故障和问题。

10. 成本考虑：在满足以上要求的前提下，选择价格合理的自动化仪表设备，以降低生产成本。

总之，石油化工自动化仪表选型设计规范是为了确保自动化仪表设备能够满足工艺要求和安全要求，提高生产效率和产品质量。

电力仪表设计选型规范

随着信息技术和计算机技术的不断发展，目前电力仪表已经有简单的电气参数测量设备转变为集测量、监视、控制、分析和通信为一体的智能设备终端。

此时，当我们在进行配电系统的设计时，根据需要实现的系统应用功能选择合适的电力仪表则成为我们必须考虑的问题。

现在的电力仪表都可以实现哪些应用功能呢？1、电气参数测量；2、高精度电能计量；3、电能质量分析；4、状态监视和控制；5、其它要求；一、电气参数测量脱离了电气参数的测量，我们则不能把这个设备叫做电力仪表了。

毕竟电力仪表的鼻祖还就是测量电气参数。

目前的电力仪表（或者我们常说的智能电力仪表）可以实现单个间隔丰富的电气参数测量。

仪表在采样的原始数据（三个电流和三个电压）基础上，可以依此计算成或者是衍生出频率、功率因数、功率等更多的电气参数。

常用基本电气参数：●三(单)相电压(U)、三(单)相电流(I)；●三(单)相有功功率(P)、三(单)相无功功率(Q)、三(单)相视在功率(S)；●电压频率(Hz)、分相或者总功率因数(COSΦ)；●有功电能(kWh)、无功电能(kVarh)；因此我们可以发现，一只电力仪表可以实现对一个电气间隔电气参数的全面测量。

例如：二、高精度的电能计量以前的时候，我们要实现对用电设备电能消耗的统计，第一反应就是装上电度表。

需要统计有功电能消耗就装个有功电度表，需要统计无功电能消耗就装个无功电度表。

现在这些电能消耗的统计功能都被集成到电力仪表里面了，不仅如此，还得到了升华。

该类仪表功能不仅能实现上文所述的基本电气参数，而且在电能计量方面还可以实现：●输入有功电度、输出有功电度、输入无功电度、输出无功电度，即四象限电能；●复费率电能；※小知识1、什么是四象限电能？2、什么是复费率电能？电能消耗统计数据可以通过脉冲的方式输出，也可通过通信的方式输出，精度达到0.5级，完全满足企业内部电能消耗统计的要求。

可以说是在只安装电力仪表，而不用单独增设电度表的情况下实现企业电能量的管理。

sh3005-20XX石油化工自动化仪表选型设计规范

竭诚为您提供优质文档/双击可除sh3005-20XX石油化工自动化仪表选型设计规范篇一：石油化工自动化仪表选型设计规范石油化工自动化仪表选型设计规范sh3005-19993温度仪表3.1单位和量程3.1.1温度仪表的标度(刻度)单位，应采用摄氏度(c)。

3.1.2温度标度(刻度)应采用直读式。

3.1.3温度仪表正常使用温度应为量程的50%一70%，最高测量值不应超过量程的90%。

多个测量元件共用一台显示表时，正常使甩温度应为量程的20%一90%，个别点可低到量程的10%。

3.2就地温度仪表3.2.1就地温度仪表应根据工艺要求的测温范围、精确度等级，检测点的环境、工作压力等因素选用。

3.2.2一般情况下，就地温度仪表宜选用带外保护套管双金属温度计，温度范围为-80一5ooc。

刻度盘直径宜为1oomm；在照明条件较差、安装位置较高或观察距离较远的场合，可选用15omm。

需要位式控制和报警的，可选用耐气候型或防爆型电接点双金属温度计。

仪表外壳与保护管连接方式，宜按便于观察的原则选用轴向式或径向式，也可选用万向式。

3.2.3在精确度要求较高、振动较小、观察方便的场合，可选用玻璃液体温度计，其温度范围:有机液体的为-80一1oo℃。

需要位式控制及报警，且为恒温控制时，可选用电接点温度计。

3.2.4被测温度在-200一50℃或-80一500℃范围内，在无法近距离读数、有振动、低温且精确度要求不高的场合，可选用压力式温度计。

压力式温度计的毛细管应有保护措施，长度应小于2om。

3.2.5就地测量、调节，宜选用基地式温度仪表。

3.2.6关键的温度联锁、报警系统，需接点信号输出的场合，(sh3005-20xx石油化工自动化仪表选型设计规范)宜选用温度开关。

3.2.7安装在爆炸危险场所的就地带电接点的温度仪表、温度开关，应选用隔爆型或本安型。

3.3集中检测温度仪表3.3.1要求以标准信号传输的场合，应采用温度变迭器。

化工仪表设计要求规范标准

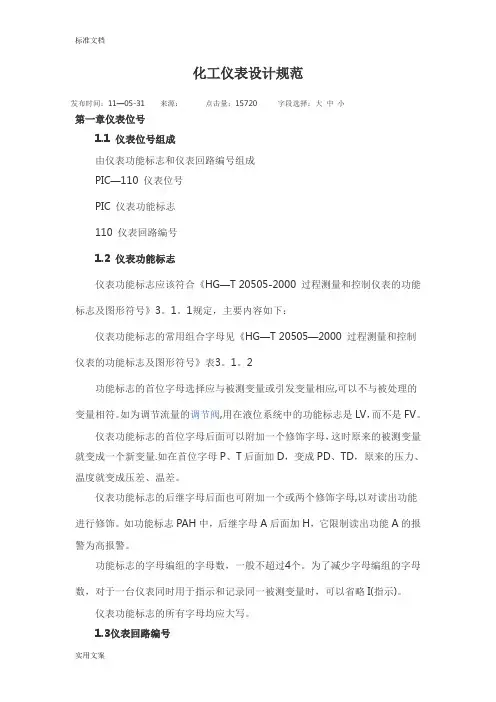

化工仪表设计规发布时间：11-05-31 来源：点击量：15720 字段选择：大中小第一章仪表位号1.1 仪表位号组成由仪表功能标志和仪表回路编号组成PIC-110 仪表位号PIC 仪表功能标志110 仪表回路编号1.2 仪表功能标志仪表功能标志应该符合《HG-T 20505-2000 过程测量和控制仪表的功能标志及图形符号》3.1.1规定，主要容如下：仪表功能标志的常用组合字母见《HG-T 20505-2000 过程测量和控制仪表的功能标志及图形符号》表3.1.2功能标志的首位字母选择应与被测变量或引发变量相应，可以不与被处理的变量相符。
