YGCC-0F 系列风管送风式空调风管送风式空调((热泵热泵))机组 维修手册V1.0YGCC-0F 风管送风式空调风管送风式空调((热泵热泵))机组维修手册 SERVICE MANUAL约克广州空调冷冻设备有限公司1目录1产品介绍2电加热配置表 3机组性能参数表 4机组特点 5样机式样 6技术规格参数 7系统原理图 8电气原理图 9配线图10主要部件的技术资料 11空调运行环境温度 12线控及遥控功能13室内机主板机组风量静压的调节 14热水盘管的安装 15控制软件功能 16故障判断与排除17 YGCC 电气部分零件 18选配件19机组主要零部件清单21 产品介绍YORK 公司推出的YGCC 系列卧式暗装分体空调器严格遵循GB/T18836《风管送风式空调(热泵)机组》,确保该机提供高质量的运行状态,高度的可靠性以及优良的适应性。

机组的安装及现场布线要严格按照现行的国家标准及当地规范。

1.1 产品命名方式 室内机第1码:Y 表示约克第2码: 室内机用途:D - 数码涡旋系列;G - 一拖一系列第3码: 室内机形式:CC - 暗装卧式;HW - 壁挂式;CK - 卡式天花;CP - 暗装整体式第4码: 冷量代号,单位KBTU 第5码: 产品标识码 第6码: 机组应用:H - 热泵;C - 单冷第7码: 回风箱配置: N - 无回风箱;B - 带后回风箱;D - 带下回风箱,F - 带过滤网 第8码: 风压:S - 标准风压 第9码: 接管方式:L - 左式;R - 右式;N - 不分左右式第10码: 辅助电加热: 0 - 无电加热;2 - 带2号标准功率电加热;4 - 带4号功率电加热 第11码: 制造厂:G - 约克广州工厂制造 第12码: 短横线,与前面的功能要求分隔第13码: 工厂内部的识别代码:0 - 没发生过更改;1 - 第一次更改;以此类推 第14码:设计序列号:A 表示原始设计,B 表示第一次设计改进,室外机第2码: 机组类型:D - 表示数码涡旋;G - 表示一拖一;M - 表示 第3码: O 表示室外机组第4码: 机组应用模式: H - 热泵;C - 单冷 第5码: 表示制冷量,单位KBTU 第6码: 产品标识码第7码: 电源供给方式: A - 220V/1/50Hz ; E - 380V/3Ph/50Hz第8码: 内外机连接:0 - 单联,2 - 一拖二,3 - 一拖三 第9码: 制造厂:G - 约克广州工厂制造 第10码: 短横线,与前面的功能要求分隔第11码: 工厂内部的识别代码:0 表示没有发生过更改;第12码: 设计序列号:A 表示原始设计,B 表示第一次设计改进,31.2 产品型号YGCC-0F 系列暗装卧式分体空调机组提供单冷和热泵机型,产品的配置型号见下表。

(整理)约克空调维修手册

(整理)约克空调维修手册

默认分类101 01234567默认分类545 012101 21 2123244512312312123格力变频空调维修手册和故障代码默认分类2008-12-19 15:52:53 阅读513 评论0 字号:大中小柜机的故障代码E1:压缩机高压保护,当连续3秒检测到高压保护(大于27KG/CM2)时,关闭除灯箱外其它负载,屏蔽所有按键及遥控信号,指示灯闪烁并显示E1。

E2:室内防冻结保护,在制冷、抽湿模式下,压缩机启动6分钟,连续3分钟检测到T蒸≦-5℃时,指示灯闪烁并显示E2,停压缩机、外风机:当T蒸≧6℃时,压缩机已停足三分钟,指示灯灭,液晶恢复显示,按原状态运行。

不屏蔽按键。

E3:压缩机低压保护,压缩机启动三分钟后开始检测低压开关信号,若连续3分钟检测到低压开关断开,则整机停,指示灯闪烁,显示E3,以提醒用户系统漏气。

E4:排气管高温保护,压缩机启动后,连续30秒检测到排气温度高于1 20℃或排气管温头短路(开路)时,指示灯闪烁,并显示E4。

E5:低电压保护(过电流保护),压缩机运转后,若连续3秒钟检测到电流超过25A,指示灯闪烁并显示E5.E6:静电除尘保护。

变频器的特征与使用特点变频空调器是一种变频率可随负荷变动而随时变化的空调器。

开机后,若房间温度与设定温度相差大则以高频、高功率运转,使室温迅速达到设定温度,比普通空调制冷制热速度快一倍。

随后将按照人体对环境温度和湿度要求,自动采用低频、低功率运转,维持所设定的温度,避免普通空调空调频繁启动,温度波动大的现象,使人处于舒适的环境中。

格力变频空调采用全新概念设计风机风道系统,大幅降低了整机的噪音。

其所采用的高科技变频和模糊控制技术,可根据环境温度的变化自动调节运行状态,以最佳输出功率进行高效节能运行●数字温度传感器。

内置微电脑感温装置,能精确感知0.5摄氏度的温度差异。

温度超过预定值,数字控制系统即时作出反应,恒定最佳室温。

●低温制热强劲格力变频空调室外机采用两档电机和电辅助热装置,单位制热时开启高风档,有效提高单位制热能力,避免了冬季热量不足的弊病,平均制热量比制冷量高出600-900W。

约克热泵空调机组故障与检修

约克热泵空调机组故障与检修

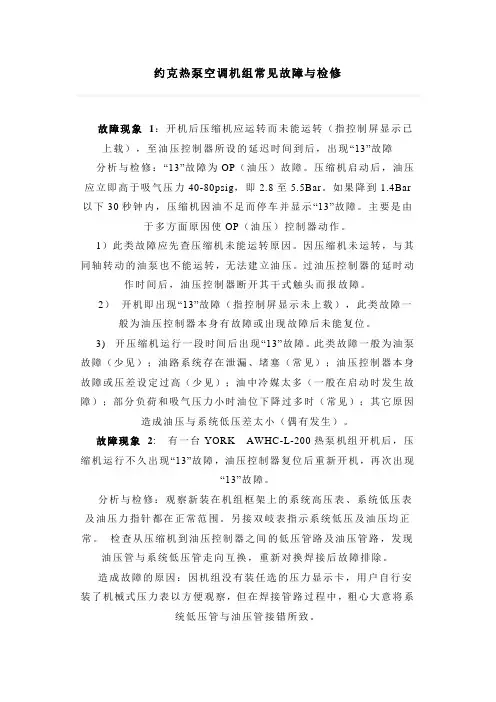

约克热泵空调机组常见故障与检修故障现象1:开机后压缩机应运转而未能运转(指控制屏显示已上载),至油压控制器所设的延迟时间到后,出现“13”故障分析与检修:“13”故障为OP(油压)故障。

压缩机启动后,油压应立即高于吸气压力40-80psig,即2.8至5.5Bar。

如果降到1.4Bar 以下30秒钟内,压缩机因油不足而停车并显示“13”故障。

主要是由于多方面原因使OP(油压)控制器动作。

1)此类故障应先查压缩机未能运转原因。

因压缩机未运转,与其同轴转动的油泵也不能运转,无法建立油压。

过油压控制器的延时动作时间后,油压控制器断开其干式触头而报故障。

2)开机即出现“13”故障(指控制屏显示未上载),此类故障一般为油压控制器本身有故障或出现故障后未能复位。

3) 开压缩机运行一段时间后出现“13”故障。

此类故障一般为油泵故障(少见);油路系统存在泄漏、堵塞(常见);油压控制器本身故障或压差设定过高(少见);油中冷媒太多(一般在启动时发生故障);部分负荷和吸气压力小时油位下降过多时(常见);其它原因造成油压与系统低压差太小(偶有发生)。

故障现象2:有一台YORK AWHC-L-200热泵机组开机后,压缩机运行不久出现“13”故障,油压控制器复位后重新开机,再次出现“13”故障。

分析与检修:观察新装在机组框架上的系统高压表、系统低压表及油压力指针都在正常范围。

另接双岐表指示系统低压及油压均正常。

检查从压缩机到油压控制器之间的低压管路及油压管路,发现油压管与系统低压管走向互换,重新对换焊接后故障排除。

造成故障的原因:因机组没有装任选的压力显示卡,用户自行安装了机械式压力表以方便观察,但在焊接管路过程中,粗心大意将系统低压管与油压管接错所致。

故障现象3:压缩机的几只气缸的缸温温度不均。

某一压缩机有一组常载缸温达150℃分析:一般压缩机气缸的缸温温度不均属高低压串气,可能是某组缸的运动部件润滑油缺少或有关部件损坏所致。

约克空调维修手册

约克空调维修手册

默认分类101 01234567默认分类545 012101 21 2123244512312312123格力变频空调维修手册和故障代码默认分类2008-12-19 15:52:53 阅读513 评论0 字号:大中小柜机的故障代码E1:压缩机高压保护,当连续3秒检测到高压保护(大于27KG/CM2)时,关闭除灯箱外其它负载,屏蔽所有按键及遥控信号,指示灯闪烁并显示E1。

E2:室内防冻结保护,在制冷、抽湿模式下,压缩机启动6分钟,连续3分钟检测到T蒸≦-5℃时,指示灯闪烁并显示E2,停压缩机、外风机:当T蒸≧6℃时,压缩机已停足三分钟,指示灯灭,液晶恢复显示,按原状态运行。

不屏蔽按键。

E3:压缩机低压保护,压缩机启动三分钟后开始检测低压开关信号,若连续3分钟检测到低压开关断开,则整机停,指示灯闪烁,显示E3,以提醒用户系统漏气。

E4:排气管高温保护,压缩机启动后,连续30秒检测到排气温度高于1 20℃或排气管温头短路(开路)时,指示灯闪烁,并显示E4。

E5:低电压保护(过电流保护),压缩机运转后,若连续3秒钟检测到电流超过25A,指示灯闪烁并显示E5.E6:静电除尘保护。

变频器的特征与使用特点变频空调器是一种变频率可随负荷变动而随时变化的空调器。

开机后,若房间温度与设定温度相差大则以高频、高功率运转,使室温迅速达到设定温度,比普通空调制冷制热速度快一倍。

随后将按照人体对环境温度和湿度要求,自动采用低频、低功率运转,维持所设定的温度,避免普通空调空调频繁启动,温度波动大的现象,使人处于舒适的环境中。

格力变频空调采用全新概念设计风机风道系统,大幅降低了整机的噪音。

其所采用的高科技变频和模糊控制技术,可根据环境温度的变化自动调节运行状态,以最佳输出功率进行高效节能运行●数字温度传感器。

内置微电脑感温装置,能精确感知0.5摄氏度的温度差异。

温度超过预定值,数字控制系统即时作出反应,恒定最佳室温。

●低温制热强劲格力变频空调室外机采用两档电机和电辅助热装置,单位制热时开启高风档,有效提高单位制热能力,避免了冬季热量不足的弊病,平均制热量比制冷量高出600-900W。

约克数码涡旋多联机

约克数码涡旋多联机

按时键间;6:功功定能能时12关::键在在正定常时用关户机界设面置界,面按该,键按进该入键定确时认关设机置时的间定设时置关界机面时间,用;来设置定时关机的
ቤተ መጻሕፍቲ ባይዱ
按键 7:功睡能眠1键:在正常模式下按该键进入睡眠模式;在睡眠模式下按该键退出睡眠模式;
按键 8:功注扫能意风:1键:该在功正能常只模支式持下特按定该的键室进内入机扫型风号模;式;在扫风模式下按该键退出扫风模式;
4
维修线控器操作手册(V1.0)
按减键5 操4:作功功功►;能能能键231:::在在在参故参数障数设查设置询置界、、面时时钟,钟和从和定最定时早时开到开关最关机新机设的设置顺置中序中查,,询长用发按来生超对的过当故3前秒障的用信值来息进对;行当减前1的操值作进;行
按时键间;5:功功定能能时12开::键在在正定常时用开户机界设面置界,面按该,键按进该入键定确时认开设机置时的间定设时置开界机面时间,用;来设置定时开机的
故E注0障:故指故示障障字地信址息0表00故0000000000000表10000000000111~障~~~示0000地8888室址外机;故20000000111112故11234569012890障障地代址码01~08故室室室室室室室室室室室室室室为障外外外外外外外外外外内内内内室说温盘盘吸排排吸相盘盘环水排排内明度管管气气气气序管管境位气气机传进出压压压压保进出温过温温地感口口力力力力护口口度高度度址器温温传高低温温传温传温报编短度度感压压度度感度感度警号路传传器保保传传器传器保。感感故护护感感短感故护/断器器障器器路器障路短短短短短/故断路路路路路障路/////故断断断断短障路路路路路故故故故故障障障障障
4、 时间设置相关操作: 按时钟键用来选择需要修改的月、日、时、分; 按◄键用来加 1,长按自动每 500ms 加 5; 按►键用来减 1,长按自动每 500ms 减 5;

!!!约克中央空调维修资料

!!!约克中央空调维修资料

约克中央空调离心机组维修故障说明主界面当冷水机组接通电源后,将出现该界面,它显示了冷水机组的外观图形和对运行工况的参数。

当冷水机组运行时,靠色彩浓淡的交替变化来动态演示冷冻水流进/流出管道的情况。

该界面还给出需要监控的主要参数。

它们是:显示——冷冻水出水温度——冷冻水回水温度——冷却水进水温度——冷却水出水温度——电机运行(LED)——运行电流占满负荷电流百分比(%)——运行小时数——输入功率(KW)(仅对采用变速驱动装置的场合)另外通过屏幕上的轻触式按键,操作员还可从8个主要界面获取冷水机组的主要信息和各部件情况。

这8个界面是;系统、蒸发器、冷凝器、压缩机、油槽、电机、设定值和历史记录。

而且,还可通过这些主要界面进入到其他相关界面:固态启动器界面(选项),变速驱动装置界面(选项),通信界面,销售定单界面,运行界面以及趋势图设置界面。

在主界面上还设有注册(Log In)、注销(Log Out)和打印的功能。

注册和注销是访问不同安全级别的方式。

显示信息控制中心对运行的系统进行连续监控,显示并记录任何停机(紧急或正常停机)的原因。

状态无论在机组关机、运行、启动还是停机时都显示一条信息,描述冷水机组的运行状态。

详细说明行提供状态条中更详细的说明,显示警告、正常停机、紧急述机、禁止启动和其它信息。

为了迅速确认问题的类型,用不同的颜色来显示信息:绿色-正常运行、黄色—警告、橙色-正常停机、红色-紧急停机。

状态信息包括:-系统准备启动-正常停机-自动重启-紧急停机-手动重启-系统预润滑(有倒数计时器)-系统正在运行(有倒数计时器)-系统正在惯性停机(有倒数计时器)-禁止启动—叶片在关机前关闭运行信息包括-控制冷冻水出水-启动抽空阶段的电流限制禁止启动信息包括-防再循环××分钟/秒-叶片电机开关断开-电机电流﹥15%FLA警告信息包括:-实时时钟故障-冷凝或蒸发压力传感器出错-制冷剂液位超出范围-备用润滑-油压过低-设定值被覆盖-冷凝器-高压极限-蒸发器-低压极限-电机-超出电机电流极限(仅用E-M和供选的SSS)-叶片没有校准-固定转速(仅对供选的VSD)(仅对供选滤波器)-谐波滤波器-禁止运行-谐波滤波器-数据损失-谐波滤波器-输入频率范围常规停机信息包括:-远程停机-就地停机-将压缩机开关置于运行位置正常停机信息包括:-多机组启停一触点断开-系统启停一触点断开-润滑油-温差过低-润滑油-温度过低-冷冻水出水-温度过低-冷冻水出水-水流开关断开-冷凝器-流量开关断开-电机控制器-触点断开-电机控制器-电流损耗-断电-控制中心-时间表-启动器-线电压过低(仅对供选的SSS)-启动器-线电压过高(仅对供选的SSS)-位置传感器-电压过低-润滑油-变速泵-传动触点断开压缩机电机变速驱动正常停机信息包括(仅对供选的VSD):-VSD停机-请求故障数据-VSD-初始化失败-VSD-A、B、C相瞬时电流过高-VSD-A、B、C相门启动高-VSD-单相输入电源-VSD-直流总线电压过高-VSD-逻辑板电源-VSD-直流总线电压过低-VSD-直流总线电压不平衡-VSD-预先充电-直流总线电压不平衡-VSD-内部环境温度过高-VSD-电流量程选择无效-VSD-A、B、C变频器散热温度过低-VSD-转换器散热温度过低-VSD-预先充电-直流总线电压过低-VSD-逻辑板处理-VSD-运行信号-VSD-串行通信(仅对供选滤波器)-谐波滤波器-逻辑板或通信-谐波滤波器-直流总线电压过高-谐波滤波器-A、B、C相电流过高-谐波滤波器-锁相环路-谐波滤波器-预先充电-直流总线电压过低-谐波滤波器-直流总线电压不平衡-谐波滤波器-110%输入电流过载-谐波滤波器-逻辑板电源-谐波滤波器-运行信息-谐波滤波器-直流变流器1-谐波滤波器-直流变流器2紧急停机信息包括:-蒸发器-压力过低-蒸发器-压力传感器或出水温度探头-蒸发器-压力传感器或温度传感器-冷凝器-高压保护触点断开-冷凝器-压力过高-冷凝器-压力传感器超出量程-辅助安全停机-触点闭合-排气-温度过高-排气-温度过低-润滑油-温度过高-润滑油-压差过小-润滑油-压差过大-润滑油-油泵压力传感器超出量程-润滑油-油槽压力传感器超出量程-润滑油-压差较准-润滑油-变速泵-未达到压力设定值-控制中心-断电-电机可启动器-电流不平衡(仅对供选的SSS)-止推轴承-位置传感器间隙-止推轴承-位置传感器超出范围-止推轴承-油温过高-止推轴承-油温传感器-软件狗-软件重新启动压缩机电机变速驱动;紧急停机信息包括(仅对供选的VSD)—VSD停机-请求故障数据—VSD-停机触点断开—VSD-105%电机电流过载—VSD-A、B、C变频器散热温过高—VSD-转换器散温度过高—VSD-预先充电闭锁(仅对供选滤波器)—谐波滤波器-散热温度过高—谐波滤波器-总需求失真过高。

约克空调维修手册 YGCC-0F_20090309

约克空调维修手册 YGCC-0F_20090309

约克空调维修手册 YGCC-0F_200903091、介绍该手册旨在为约克(York)品牌的空调设备提供维修指南。

手册内容详细介绍了空调设备的各种故障排除方法和维修步骤,供技术人员参考和操作。

2、设备概述本章节介绍了约克空调设备的基本参数和技术规格,包括型号、容量、电源要求等。

同时还包括空调设备的结构图和主要组件的功能说明,以便技术人员更好地了解设备的组成和工作原理。

3、安全注意事项本章节详细列出了在进行约克空调设备维修时需要注意的安全事项,包括电源断开、高压开关断开、工作区域清洁等要求,以确保技术人员的人身安全和设备的正常运行。

4、故障排除该章节详细介绍了约克空调设备可能出现的各种故障症状以及排除方法。

每种故障症状都提供了可能的原因和对应的解决方案,包括故障现象描述、检查步骤和修复措施,以便技术人员能够迅速准确地定位和解决问题。

5、维修步骤本章节按照常见故障类型和维修难度划分为多个小节,详细介绍了每种故障类型的维修步骤和操作流程。

每个维修步骤都给出了详细的步骤说明和操作要点,以帮助技术人员正确操作,并确保维修效果。

6、维护保养该章节介绍了约克空调设备的维护保养方法和周期,包括清洁、润滑、检查等内容。

每种维护保养项目都附带了具体的步骤和注意事项,以确保设备的正常运行和延长使用寿命。

7、常见问题解答本章节列出了技术人员在维修约克空调设备时常遇到的问题,并给出了相应的答案和解决方案。

这些问题包括但不限于常见故障、操作错误等,以帮助技术人员解答用户的疑问,并更好地提供维修服务。

附件:本文档附带以下附件供参考:- 约克空调设备型号清单- 约克空调设备维修工具清单- 约克空调设备维修实例案例分析法律名词及注释:本文档涉及的法律名词详见附件“法律名词及注释清单”,以便读者了解相关法律概念和条款。

约克管道机维修资料

约克管道机维修资料

约克简介约克国际成立于1874年,是全球最大的独立暖通空调和冷冻设备专业制造公司,其产品广泛应用于世界著名的项目中。

早在三十年代,约克就于上海成立了第一家约克公司及空调器制造厂,并于95、96年在广州、无锡相继成立约克广州和约克无锡空调冷冻设备公司。

今天,约克中国以上海、北京、广州为中心辐射整个中国市场,其销售维修服务网络遍布中国近50个城市。

约克产品系列齐全,从小型家用空调到最大的商用冷水机组,应用于世界最高大厦、最深海洋、甚至举世闻名的石油、医药、微电子工业系统、致力于满足客户不同层次的需求。

约克秉承“舒适环保”健康理念,以维护全球的自然气候为己任。

约克关心人类的生存环境,为自己不断进取的环保姿态而深感自豪,并期望为全球的环保事业贡献力量。

YGCC机组型号图片机组型号表示方法辅助电加热配制表:微机控制一、线控器按键输入1. ON/OFF键:-按此键一次,控制器在待机状态和运行状态之间切换,控制器进入待机状态时,液晶为黑屏。

机器在初上电后控制器进入运行状态后,机组首先进入自动模式。

如果机器在初上电后控制器进入运行状态,压缩机启动无3分钟延时。

如果之后控制器退出运行状态(即进入待机状态),然后再进入运行状态,系统将回到上一次运行状态的设定模式和设定温度,风速等参数。

此时压缩机如有需要投入,将从上一次停机算起,有3分钟延时。

2. 模式键:设定机器运行模式设定键;在机器运行状态下,按此一次,机器运行模式按下图循环变化。

模式转换时,室内风机如果需要启动,默认为自动模式。

单冷机型(不带辅热)中将无制热模式冷暖三速机型:(按以下顺序循环)自动---- 制冷---- 抽湿---- 吹风---- 制热----自动单冷三速机型:(按以下顺序循环)自动---- 制冷---- 抽湿---- 吹风---- 自动单速机型中将无除湿模式3. 风速键:风速键只有在3速定风量型号控制器(I/O板上设置)上才起作用。

风机运行模式设定键。

约克压缩机维修手册

约克压缩机维修手册

约克压缩机维修手册A5N, B5N, C5N目录1. 总论1.1概述1.2压缩机型号1.3物理参数1.4电气参数1.5上紧螺栓扭矩、次序和位置1.6拆下的零件1.7吊装压缩机1.8压缩机油路1.9能量控制系统2. 压缩机拆卸和安装2.1概述2.2操作2.3断开电源2.4在维修压缩机前回收制冷剂2.5维修后抽真空2.6能量调节电磁阀2.7容量控制活塞与卸载弹簧2.8油加热器2.9油过滤器2.10进气过滤器2.11转子座与排气座2.12螺杆转子2.13轴承2.14排气消声器与排气止回钮2.15电机转子与定子2.16维护要求3.零件清单1. 总论1.1概述DXS系列压缩机是一种半封闭喷油双螺杆压缩机。

约克DXS系列压缩机是为满足制冷和空调要求而设计的,使用R-22或R-407C冷媒的工业用螺杆式压缩机。

不同螺杆转子直径的压缩机制冷量不同。

DXS系列压缩机采用了专利技术的新型转子型线,保证了压缩机在不同的工况条件下都具有高效率。

半封闭式的电机直接安装在阳转子轴上,这种结构紧凑可靠。

DXS压缩机采用了连续的容量控制方式:压缩机在最小位置启动,受微处理器控制的容量调节阀通过一连续作用的滑阀在100%~20%的范围内实现无级调节。

并且,停机时容量调节弹簧能自动复位到最小负荷位置,以确保压缩机电机在最小负荷下启动。

压缩机排气座内安装有油过滤器,润滑油进入压缩机后,经过滤器过滤进入各润滑点及转子腔。

在压缩机的排气口设置有内置的消声器及止回钮。

消声器能有效地降低压缩机排气口的噪声源,同时优化气流,以获得最佳性能。

止回钮能够防止停机时气流反冲使转子倒转。

当冷媒为R-22时,压缩机使用约克L润滑油。

当冷媒为R407C 时,建议使用约克E油或POE合成润滑油。

压缩机内各接合处采用O形圈,具有极好的密封性,保证压缩机达到3.1MPa的设计工作压力。

1.2压缩机型号每台DXS螺杆压缩机在排气盖的一侧有一黑色铭牌(图11序29),通过铭牌上的标识可识别压缩机。
