项目一、照明平面图
电器照明识图
【例3-2】有一栋楼，电源进户线标注是VLV23(3 >50 + 2 &5)SC50-BC表示该线路是采用铝芯塑料绝缘、塑料护套钢带铠装五芯电力电缆，其中三芯是50mm2，两芯是25mm2，穿钢管暗敷设，管径50mm，暗敷设在梁内。
⑵总开关的型号规格、熔断器的规格型号。
出线回路数量、用途、用电负载功率数，各条照明支路分相情况。
如图3-1中C45N-32A/1P表示是C45系列小型断路器，N表示保护线路用，若是AD则表示保护电动机用，单极，额定容量32A。
⑶配电系统图上，还应表示出该工程总的设备容量、需要系数、计算容量、计算电流、配电方式等。
也可以采用绘制一个小表格的方式标出用电参数。
⑷电气系统图中各条配电回路上，应标出该回路编号和照明设备的总容量，其中也包括电风扇、插座和其他用电器具等的容量。
电气系统图一般都是用单线条表示，见图3-1所示。
各回路的断路器型号和容量都相同时，可以只标注配电系统最上面的回路。
图3-1照明配电系统图图3-2是一栋典型的大楼配电系统干线图，图中地下2层配电室有10面配电柜，通过立管送电到各层动力及照明配电箱。
例如2层有一个配电箱标注AL-2-4，其中AL表示是照明配电箱，2层第4号箱。
又如首层有一个配电箱标注AP-1-3，其中AP表示是动力配电箱，1层第3号箱。
其余类推，文字符号可查相关各表，不再赘述。
3.2.2照明平面图在照明平面图上需要表达的内容主要有：电源进线位置、导线根数及敷设方式，灯具位置，型号及安装方式，各种用电设备的位置等。
电气照明灯具在平面图上的表示方法见图3-3所示。
照明灯具在平面图上表示的方法往往用图形符号加文字标注。
灯具的一般符号是一个圆，单管荧光灯的符号是中间一竖很长的工”字。
插座符号内涂黑表示嵌入墙内安装。
图例符号见上文，或国标GB4728。
照明平面图上为了表示出不同的灯，经常是将一般符号加以变化来表示，比如将圆圈下部涂黑表示壁灯，圆圈中画 >表示信号灯。
幼儿园电气图纸(1)
室外电气强弱电、景观照明总平面图
III型配电站照明布置平面图
照明室内配线完整版课件全套ppt教学教程最全整套电子讲义幻灯片(最新)
项目1 照明室内配线
2.管线安装除美观外，还必须安全可靠
钢管与钢管的连接，钢管与接线盒的连接都需做好过渡连接，使 整个线路的钢管连成一个整体，并要可靠接地，起到安全保护作用。
3.管线中的钢管每一个端口都必须安装护圈
护圈的作用是避免钢管的管口与导线摩擦而损伤导线的绝缘层。
4.管线线路中的钢管的管径选择
项目2 常用照明
灯安装与调试
任务3 高压汞灯塑管线路的安装与调试
工作任务 知识探究
一、高压汞灯的特性 二、高压汞灯的发光原理 三、高压汞灯的安装要求 四、高压汞灯的技术参数 五、负载的额定值 知识拓展 常用照明电光源
配电装置安装与
调 任务 小型配电箱安装与调试 工作任务 知识探究 一、量电、配电装置的概况 二、PZ20和PZ30系列配电箱 三、模数式组合配电箱 四、模数式漏电保护器的工作原理 五、电能计算
项目1 照明室内配线
线管的切割 连接和安装
项目1 照明室内配线
本项任务为钢管的明敷安装实训（图1-1），由学生在教师的带领下 完成。教学地点可选在拥有电工基本操作工作台和电工常用工具一体化 的实训场地，并配有钢管切割所需的材料及专用工具。首先由教师边讲 边演示，在安装线管实训过程中，学生要掌握常用电工工具的使用，钢 管的锯削、套丝,钢管与钢管连接，钢管与接线盒的连接以及管线的安装 工艺，然后进入巩固训练。巩固训练阶段应由学生独立完成本任务，教 师巡回指导。
钢管线路具有较好的防潮、防火和防爆等特点；硬塑料管线路具 有较好的防潮、防酸、耐腐蚀等特点，除上述特点外，最主要的功能 是具有抗外界机械碰伤的作用。所以，管线线路是一种比较安全可靠 的线路结构，应用也较广泛。
项目1 照明室内配线
二、钢管敷设工艺

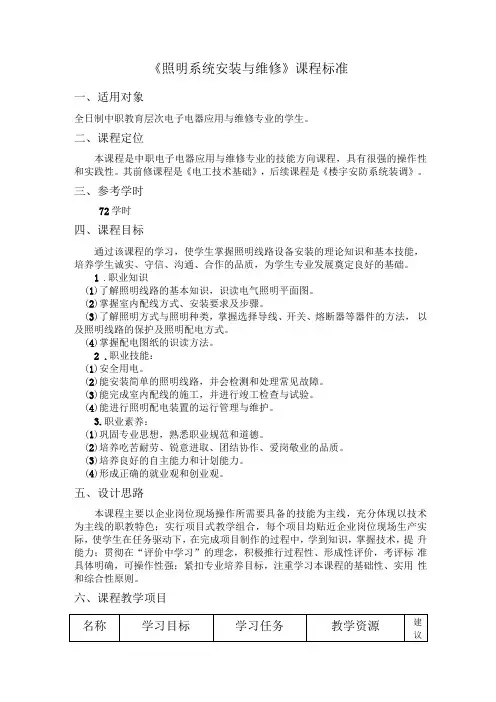

《照明系统安装与维修》课标-
《照明系统安装与维修》课程标准一、适用对象全日制中职教育层次电子电器应用与维修专业的学生。
二、课程定位本课程是中职电子电器应用与维修专业的技能方向课程，具有很强的操作性和实践性。
其前修课程是《电工技术基础》，后续课程是《楼宇安防系统装调》。
三、参考学时72学时四、课程目标通过该课程的学习，使学生掌握照明线路设备安装的理论知识和基本技能，培养学生诚实、守信、沟通、合作的品质，为学生专业发展奠定良好的基础。
1.职业知识(1)了解照明线路的基本知识，识读电气照明平面图。
(2)掌握室内配线方式、安装要求及步骤。
(3)了解照明方式与照明种类，掌握选择导线、开关、熔断器等器件的方法，以及照明线路的保护及照明配电方式。
(4)掌握配电图纸的识读方法。
2.职业技能：(1)安全用电。
(2)能安装简单的照明线路，并会检测和处理常见故障。
(3)能完成室内配线的施工，并进行竣工检查与试验。
(4)能进行照明配电装置的运行管理与维护。
3.职业素养：(1)巩固专业思想，熟悉职业规范和道德。
(2)培养吃苦耐劳、锐意进取、团结协作、爱岗敬业的品质。
(3)培养良好的自主能力和计划能力。
(4)形成正确的就业观和创业观。
五、设计思路本课程主要以企业岗位现场操作所需要具备的技能为主线，充分体现以技术为主线的职教特色；实行项目式教学组合，每个项目均贴近企业岗位现场生产实际，使学生在任务驱动下，在完成项目制作的过程中，学到知识，掌握技术，提升能力；贯彻在“评价中学习”的理念，积极推行过程性、形成性评价，考评标准具体明确，可操作性强；紧扣专业培养目标，注重学习本课程的基础性、实用性和综合性原则。
六、课程教学项目七、项目教学设计项目一基本照明线路的安装:任务二：识读电气照明平面图项目二室内配线的安装项目三照明配电系统：：任务五：照明配电装置的运行与管理项目四配电图纸的识读任务一：识读高级住宅配电线路图任务二：识读多层住宅照明线路图八.评价与考核教学评价采用过程性评价和终结性评价相结合的方法。
照明设计实际例子
③格及根数 敷设方式及部位
出线 回路
三相 分配
五、照明系统图的绘制与阅读(4-1)
★绘制步骤
方案选择
→配电箱系统图
电源电压 网络接线 接地形式 线路保护
统计负荷 (计算负荷) 导线电缆 开关设备 负荷分配 标注
注意与平面图的对应
→设计说明
图纸中 无法表 达或表 达不清 的问题
含义：12盏型号为PAK-04-236的双管荧光灯具，灯管的容 量为36W，管吊式安装，安装高度为2.9m。
举例：灯具标注
的含义？
（一）负荷计算：利用需要系数法
三、系统负荷与电流计算
确定设备容量Pe 对于白炽灯、卤钨灯等热辐射型电光源，其设备容量是电光源的标称功率，即: 对于有电感镇流器的气体放电型电光源，其设备容量是电光源的标称功率和镇流器的耗损之和，即：
（RCR1， r1），（RCR2， r2），用插值法球利用系数r
通过利用系数法，推算房间所用灯具数；反之知道房间灯具数，回推照度值是否满足房间照度要求
（5）确定确定平均照度Eav ：
二、照明平面图的绘制与阅读
★举例：
四层教学楼的二层局部建筑平面图 供电电源来自一层,管线暗设在墙内
二、照明平面图的绘制与阅读
式中： ρfc——地板空间有效反射比； ρf平——地板空间各表面的平均反射比； ρf ——地板反射系数 ρfw——地板空间反射系数 FCR ——地板空间系数
a、地板平均反射比ρf平 ：
b、空间有效反射比ρfc
② 确定地板空间有效反射比ρfc、 ：
0.63kW,格栅灯
0.95kW,格栅灯
备用
Ⅰ类灯具的金属外壳要与保护导线连接，故分支线要用3根
尽量做到三相负荷分配均衡
安装工程计量与计价_例题
安装工程计量与计价_例题工程背景：某办公室照明工程，层高4 m,架空进线高3m；照明配电箱嵌入式安装，配电箱板面尺寸350×250×120，配电箱安装高度1.8m；室内刚性阻燃管DN15沿墙暗敷，管内穿线BV-1.5mm2；方形吸顶灯,三孔插座;开关安装高度为1.2m，插座安装高度均为0.3m。
见图2-1。
图2-1 室内照明平面图、系统图问题：1．根据施工图和《重庆市安装工程计价定额》(2008)工程量计算规则计算出该工程分部分项工程量(进户支架采用两端埋设三线，长1.8m/根，用∠50*4，容重3.77kg/m )，并将计算结果填入表2-1；工程量计算表表2-1工程背景：某办公楼室内给排水安装工程量清单如下表1-1所示。
经公司研究按照招标文件要求依据《重庆市安装工程计价定额》（2008）和《重庆市建设工程费用定额》（2008）进行投标报价。
相关费用及费率如下：人工单价：50元/工日；规费费率：25.83%；安全文明施工专项费费率7%；工程定额测定费费率0.14%；税金费率3.41%；管理费费率60%；利润费率40%；暂不考虑风险因素。
分部分项工程量清单表1-1问题：（1）请按照《重庆市安装工程计价定额》（2008）以及《重庆市建设工程费用定额》（2008）工程量清单计价格式，计算分部分项工程综合单价。
(10分)条件：①《重庆市安装工程计价定额》（2008）相关内容见表1-2；②相关主材单价如下：镀锌钢管DN40 21.50元/m；塑料管DN50 5.8元/m；螺纹阀门DN40 85元/个④《重庆市安装工程计价定额》（2008）人工基价28元/工日。
条件：①措施项目费合计为6800.00元，其他项目费合计为5600.00元；（3）答:工程量清单的作用是：①为投标者提供一个公开、公平、公正的竞争环境；(1分)②约束招标投标双方的计价行为。
是计价和评标的基础；(1分)③为支付工程进度款提供依据；(1分)④为办理竣工结算及工程索赔提供依据；(1分)（4）工程量清单标准格式，由工程量清单说明与工程量清单表格两大部分组成；(2分)（5）答:清单项目特征，其作用是描述项目名称;(1分)如描述项目所在工程部位、名称、类型、施工工艺、材料品种、规格和型号等; (1分)它是设置项目的主要依据，它影响项目实体价值（或价格），是形成工程造价的主要因素; (1分)特征描述必须准确、清楚和完善，否则影响招标与计价; (1分)工程背景：某室内给排水安装工程，如下图3-1所示。
电器照明识图
1 暗敷设在屋面或顶板PA 1内CC I Ceili ngCon cealed• ISuspe ndedceili ng Con cealed 11 暗敷设在不能进人的 PN AAC 【例3・2】有一栋楼，电源进户线标注是VLV23(3>50+ 2 &5)SC50・BC表示该线路是采用铝芯塑料绝缘、塑料护套钢带铠装五芯电力电缆，其中三芯是 50mm2，两芯是25mm2，穿钢管暗敷设，管径50mm ，暗敷设在梁内。
⑵总开尖的型号规格、熔断器的规格型号。
出线回路数量、用途、用电负载功率 数，各条照明支路分相情况。
如图3-1中C45N-32A/1P 表示是C45系列小型断路 器，N 表示保护线路用，若是AD 则表示保护电动机用，单极，额定容量32A 。
⑶配电系统图上，还应表示出该工程总的设备容量、需要系数、计算容量、计算 电流、配电方式等。
也可以采用绘制一个小表格的方式标出用电参数。
⑷电气系统图中各条配电回路上，应标出该回路编号和照明设备的总容量，其中 也包括电风扇、插座和其他用电器具等的容量。
电气系统图一般都是用单线条表示， 见图3-1所示。
各回路的断路器型号和容量都相同时，可以只标注配电 系统最上面的 回路。
图3-1照明配电系统图图3・2是一栋典型的大楼配电系统干线图，图中地下2层配电室有10面配电 柜，通过立管送电到各层动力及照明配电箱。
例如2层有一个配电箱标注AL-2-4， 其中AL 表示是照明配电箱，2层第4号箱。
又如首层有一个配电箱标注AP-1 -3，其 中AP 表示是动力配电箱，1层第3号箱。
其余类推，文字符号可查相尖各表，不再赘 述。
3.2.2照明平面图在照明平面图上需要表达的内容主要有：电源进线位置、导线根数及敷设方式， 灯具位置，型号及安装方式，各种用电设备的位置等。
电气照明灯具在平面图上的表示方法见图3・3所示。
照明灯具在平面图上表示的 间一竖很长的工”字。
插座符号内涂黑表示嵌入墙内安装。
建筑照明平面图
1-3
1-4 1-5
1-8
1-11
1-14
1-17
1-20
1-23 1-24
1-25
1-27 2-1 2-2
2-4
2-8
2-12
2-16 2-20
2-24
2-26 2-27
AC
AC
阳台
阳台
AC
AC
AC
AC
1-R
主卧
卧室
起居室
起居室
卧室
主卧
AC
1-Q
AC
D1
D1
花池 阳台
次卫
餐厅
餐厅
次卫
阳台 花池
AC
2-A
AC
AC
阳台
阳台
1-1 1-2
1-3
1-4
1-6 1-8
1-12
1-14
D1型单元
1-16
1-20 1-22
1-24
1-25
1-26 1-27 2-1
2-3
2-7
2-10
奇数层照明平面图 1:100
2-14
A5型单元
2-16
2-21
2-25
2-27
中铁地
结构板
结构板
1-C
2-E
次卫
D3 餐厅
餐厅 D3
次卫
卧室
卧室
1-B AC
起居室 主卧
起居室 主卧
AC
AC
1-A
AC
AC
阳台
阳台
AC
AC AC
R
厨房
厨房
R
2-1/D
花池 入户花园
花池 入户花园
2-D
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
照明平面图
主讲教师：习开富
学习目标
了解各种灯具的性能指标 能够选择适合的灯具 学习灯具的标注形式及各部分表示的含义 学习导线线径的选择方法 学习导线的标注形式及各部分表示的含义 学习导线型号说明 学习导线的接法与画法
照明的分类
一般照明 不考虑特殊局部的需要，为照亮整个场地而设置的照明 分区一般照明 根据需要，提高特定区域的一般照明
打字室
距地0.75m
500
750
1000
150
阅览室、陈列室
距地0.75m
－
－
－
100
医务室
距地0.75m
－
－
－
75
食堂、车间休息室、单身宿舍
距地0.75m
－
－
－
50
浴室、更衣室、厕所、楼梯间 盥洗室 卧 托儿所、幼儿园 活动室 室
地面 地面 距地0.4～0.5m
－ － －
－ － －
－ － －
10 20 20
二、灯具的选用
（2）照度 照度是被照物表面在在单位面积上受到的光通量， 光通量用符号E表示。一般用“呎烛光”来表示照 度。1呎烛光，是指发光强度为1烛光的光源，在 距离光源一呎、面积为一平方呎的垂直面上所产 生的光照度。呎烛光平均的光照度就是每平方呎 1流明，故可写作1流明/平方呎。光照度也有用 “米烛光”为单位，称作“勒克司”，符号：LX 即 一平方公尺的面积上受距离一米的烛光的照射。 亮度（La）——被视物表面在某一视线方向单位 投影面上所发出或反射的发光强度 单位－－ cd/m2
二、灯具的选用
但有时我们由于情况特殊或场地条件所限，而 不能采用照明软件模拟计算时，在计算地板、桌 面、作业台面平均照度可以用下列基本公式进行， 略估算出灯具：照度(勒克斯lx)=光通量(流明 lm)/面积(平方米m2) 即平均1勒克斯(lx)的照度,是1流明(lm)的 光通量照射在1平方米(m2)面积上的亮度。用这 种方法求房间地板面的平均照度时,在整体照明灯 具的情况下,可以用下列公式进行计算。
为维持正常的卤钨循环，管形卤钨灯工作时需水平安装，倾角不得 大于±4。，以免缩短灯的寿命。
一、电光源的分类及性能指标
(3).荧光灯 a.构造、原理
荧光灯是第二代光源，它是一种低压汞蒸气放电灯。 直管式荧光灯的外形如图所示。荧光灯管的主要部件是灯头、热阴极和内 壁涂有荧光粉的玻璃管。热阴极为涂有热发射电子物质的钨丝，玻璃管在抽 真空后充入气压很低的汞蒸气和惰性气体氩。在管内壁涂上不同的荧光粉， 则可制成月光色、白色、暖白色以及三基色荧光灯。
5.显色性最差的为高压钠灯和高压汞灯等。
二、灯具的选用
选用原则：选用电光源首先要满足照明设施的使 用要求，其次要按环境条件选用，最后综合考虑 初投资与年运行成本。
二、灯具的选用
（1）光通量 光通量等于单位时间内某一波段的辐射能量和该 波段的相对视见率的乘积。由于人眼对不同波长 光的相对视见率不同，所以不同波长光的辐射功 率相等时，其光通量并不相等。例如，当波长为 555×10-7米的绿光与波长为65×10-6米的 红光辐射功率相等时，前者的光通量为后者的10 倍。光通量的单位为“流明”。光通量通常用Φ来 表示，在理论上其功率可用瓦特来度量，但因视 觉对此尚与光色有关。所以度量单位采用，依标 准光源及正常视力另定之“流明”来度量光通量。 符号：lm
电压波动较敏感 的光源常规定其 波动幅度和效率
温度特性
频闪特性
采用气体放电灯作照明 光源时，若被照物体处 于转动状态且转动频率 刚好是电源频率的整数 倍时，则转动的物体看 上去好像没有转动一样
光源在单位时间内 向周围空间辐射并能是 人言产生光感的能量， 用符号Ø表示，单位为 lm（流明）
光通量
电压特性
一、电光源的分类及性能指标
高压钠灯
一、电光源的分类及性能指标
金属卤化物灯主要由一个 透明的玻璃外壳和耐高温的石 英玻璃管组成。壳和管之间充
入氮气及其他惰性气体、汞蒸
气和金属卤化物(碘化钠、碘化 铊、碘化铟等)，目前常用的金 属卤化物有镝灯、钠铊铟灯、 氙灯等。
金属卤化物灯
一、电光源的分类及性能指标
二、灯具的选用
照度范围（Lx） 类 别 规定照度的作业面 距地0.75m 距地0.75m － 300
混 合 照
明
－ － 750
一 般 照
明
办公室、资料室、会议室、报告厅 工艺室、设计室、绘图室
500
100
1 5 200 0 2 0 300 0 1 5 200 0 1 0 150 0 7 100 5 1 20 5 3 50 0 3 50 0 1 0 150 0
52~107 2000
95~99 1000
较大 瞬间
95~99 800~2000
大 瞬间
50~93 2000~5000
小 较短
40~50 4000~9000
较大 长
60~95 1000~2000
较大 长
20，40，60 6000~10000
较大 长
平均寿命（h）
表面亮度 启动和再启动 时间
一、电光源的分类及性能指标
局部照明
为满足某些部位（如工作面）的特殊需要而设置的照明
混合照明
一般照明与局部照明组成的照明
正常照明
在正常情况下使用的室内外照明
应急照明
因正常照明的电源发生故障而启用的照明
备用照明
作为应急照明的一部分，用以确保正常活动继续进行
安全照明
作为应急照明的一部分，用以确保处于潜在危险之中的人员安全
疏散照明
作为应急照明的一部分，用以确保安全出口通道能被有效地辨认和应用，使人们安全撤离建筑物
一、电光源的分类及性能指标
1.电光源的性能比较
常用照明光源的主要特性比较
卤钨灯 荧光灯 荧光高压 汞灯 33~56 6000 金属卤化 物灯 52~110 4500~7000 高压钠灯
光源特性
白炽灯
Байду номын сангаас
光效(lm/W ) 色温（K） 显色指数 （Ra）
7~19 2800
15~21 2850
32~70 3000~6500
一、电光源的分类及性能指标
1.电光源的分类
电光源
热辐射光源
气体放电光源
卤钨灯
辉光放点光源 霓虹灯 氖灯
弧光放电光源
一、电光源的分类及性能指标
(1).常用电光源
a.白炽灯
白炽灯是第一代光源，它由玻壳、灯丝、 芯柱、灯头等组成，它将灯丝加热到白炽的 程度，利用热辐射发出可见光。 b.特点 白炽灯具有显色性好，结构简单，使用灵 活，能瞬时点燃，无频闪现象，可调光，可在 任意位置点燃，价格便宜等特点。
距地0.4～0.5m
－
－
－
75
二、灯具的选用
2.灯具选择及数量计算 在平时做照度计算时，如果我们已知利用系数 “CU”，则可以方便的利用一个经验公式进行快 速计算，求出我们想要的室内工作面的平均照度 值。我们通常把这种计算方法称为“利用系数法 求平均照度”，也叫流明系数法。
二、灯具的选用
照度计算有粗略地计算和精确地计算2种。例如，假设像 住宅那样整体照度应该在100勒克斯(lx)的情况，而即 使是90勒克斯(lx)也不会对生活带来很大的影响。但是， 如果是道路照明的话,情况就不同了。假设路面照度必须 在20勒克斯(lx)的情况下，如果是18勒克斯(lx)的话， 就有可能造成交通事故频发。商店也是一样，例如，商店 的整体最佳照度是500勒克斯(lx) ，由于用600勒克斯 (lx)的照度,所以,照明灯具数量和电量就会增加,并在经 济上造成影响。无论是哪一种照度计算都是重要的。虽然 只是粗略地估算,也会有20%-30%的误差。所以建议 在一般情况下最好采用专业的照明设计软件进行精确模拟 计算，将误差控制在最小范围内。
一、电光源的分类及性能指标
高压汞灯
一、电光源的分类及性能指标
b.高压钠灯
高压钠灯是利用钠蒸气放电的气体放电灯，它具有光效高、耐震、紫外线辐射 小、寿命长、透雾性好、亮度高等优点。适合需要高亮度和高光效的场所使用，如 交通要道、机场跑道、航道、码头等场所的照明用。
c.金属卤化物灯
金属卤化物灯是第三代光源。其优点是发光效率高、光色好，适用于电视摄 影、印染、体育馆及需要高照度、高显色性的场所。
荧光灯 低压气体 放电光源 低压钠灯
弧光放电光源
高压钠灯 高压气体 放电光源 高压汞灯 金属卤化物灯 氙灯
一、电光源的分类及性能指标
2.电光源的性能指标
电光源的启燃时间是指 光源接通电源到达额定 光通量输出所需的时间； 再启燃时间是指正常工 作着的光源熄灭以后再 将其点燃所需要的时间 是指有些光源 使用时对环境 温度的要求
一、电光源的分类及性能指标
b.荧光灯的工作电路
一、电光源的分类及性能指标
c.特点
荧光灯具有表面亮度低，表面温度低，光效高 ，寿命长，显色性较好，光通分布均匀等特点。它 被广泛用于进行精细工作、照度要求高或进行长时 间紧张视力工作的场所。
开关频繁会缩短灯管寿命，电压偏移对荧光 灯的寿命和光效影响较大，环境温度和湿度对荧 光灯的工作影响大。
受电压波动的影响 受环境温度的影响 耐震性 大 小 较差 大 小 差 较大 大 较好 电容器 镇流器 启辉器 较大 较小 好 较大 较小 较好 较大 较小 较好
所需附件
无
无
镇流器
镇流器
镇流器
频闪现象
无
无
有
有
有
有
发热量 （4.187KJ/h1000 57（100W） 41(500W) ml） 初始价格 运行价格 最低 最高 中 低
13(40W) 中 低
