海上风力发电机组基础设计分析
海上风电机组基础结构课件
能源安全
海上风力发电可以减少对 化石燃料的依赖，提高能 源安全性。
经济发展
海上风力发电项目可以促 进当地经济发展，提高就 业率，同时为政府带来税 收收入。
海上风电机组的基础结构类型
单桩基础
单桩基础由一个大型桩柱 和上部结构组成，通过桩 柱将机组重量传递到海底 地基。
导管架基础
导管架基础由一个或多个 导管架组成，上面安装有 叶片和机舱等设备。
疲劳分析
考虑到海上风电机组运行过程中承受的疲劳载荷 ，对关键部位进行疲劳分析和优化。
结构设计的优化
材料选择
选择高强度、轻质、耐腐蚀的材料，提高基础结构的性能和耐久 性。
构造优化
通过优化基础结构的构造方式，提高整体性能和稳定性。
细节处理
对关键部位进行细节处理，如加强筋、倒角等，提高结构的安全性 和可靠性。
安装质量控制
验收质量控制
在安装过程中，进行质量检验和监督，确 保安装精度和质量。
在验收时，进行质量检验和评估，确保基 础结构的质量和安全性。
安装过程中的问题及解决方案
定位精度问题
在安装过程中，可能存在定位精度不足的问题，导致安装 困难。解决方案是使用高精度的GPS等定位设备，提高定 位精度。
支撑架稳定性问题
浮体基础
浮体基础由浮体和锚链组 成，通过锚链将机组固定 在指定位置。
海上风电机组的基础结构材料
高强度钢材
用于制造桩柱、导管架和锚链 等结构件。
铝合金
用于制造叶片和其他轻量化部件。
复合材料
用于制造机舱罩、导流罩等部件， 具有轻量化和抗腐蚀等优点。
02
海上风电机组基础结构设 计
结构设计原则
安全性
海上风电机组基础结构应能够承 受极端自然环境和地震等自然灾 害的影响，确保结构安全性和稳
海上风力发电系统的研究与设计
海上风力发电系统的研究与设计随着环保意识日益增强，清洁能源成为未来的发展方向。
其中，海上风力发电系统因其能够将大气蕴含的巨大风能转化成电能且具有更高的风速、平稳的风向、更少的遮挡等独特优势，已成为清洁能源研究的热点之一。
一、海上风力发电系统的基本原理海上风力发电系统是通过安装在海上的风力机组来将海上的风能转化成电能，然后通过电缆将电能输送回陆地或者用于相关海洋工业的供电。
其中，风力机组是海上风电系统的核心部件，通常由塔筒、三叶叶轮、传动系统和发电机等部分组成。
海上风电系统的基本原理是通过将风能转化成机械能，最终转化成电能。
当海上风力机组面对海风时，叶轮开始旋转，通过传动系统将旋转的机械能传达给发电机，最终将机械能转化成电能。
通过电缆将电能输送回陆地，或者供给岛屿等需要用电的地方，达到清洁、高效、稳定的能源供给。
二、海上风力发电系统的优势相比于陆地风力发电系统，海上风力发电系统具有以下优势：（一）更高的风速海上风力发电系统的风速常常比陆地风电要高出很多。
原因在于海上风能受到侵袭较少，且风向相对较稳定。
这在一定程度上可以提高海上风电的功率密度。
（二）更稳定的风向相较于陆地风能，海上风能受到山地、楼房等因素的遮挡较少，风向相对较稳定。
这有利于提高风能转化的效率，也便于设计风力机组的传动系统。
（三）生态环境较少破坏相较于陆地风力发电系统，海上风力发电系统对于生态环境的破坏较少，不会造成土地资源的占用和环境污染。
（四）耐久性更强海上风力机组通常设有较好的抗风能力和抗摇晃能力，能较好地抵御海洋环境的侵蚀和破坏，耐久性更强。
三、海上风力发电系统的研究与设计（一）风力机组叶轮的材料风力机组的叶轮材料是海上风力发电系统中的一个关键问题。
目前，常用的叶轮材料包括环氧树脂玻璃钢、碳纤维等。
特别是碳纤维叶轮具有强度高、重量轻、耐久性好等特点，是未来的发展方向。
（二）水下基础设计海上风力机组需要安装在水下基础上，水下基础的设计是影响海上风电效率的一个重要因素。
海上风电项目的基础工程设计与建设方案
海上风电项目的基础工程设计与建设方案海上风电项目是利用海上的风能资源，通过建设风力发电设施来实现清洁能源的生产。
这种项目对于保护环境、减少温室气体排放以及推动可再生能源的发展具有重要意义。
基础工程设计与建设方案是海上风电项目的关键步骤，它涉及到项目的可行性、安全性、经济性等方面的考虑。
首先，基础工程设计应该重点考虑项目的可行性。
在海上风电项目的选择和设计过程中，需要对海域风能资源进行详细的测量和评估。
通过风向、风速、风场分布等数据的分析，确定最适合建设风电场的海域区域。
此外，还需对海域地质特征进行综合评估，确保海底地质条件适宜建设风力涡轮发电机的承载。
其次，基础工程设计应注重项目的安全性。
由于海上风电项目建设在恶劣海洋环境中进行，考虑海浪、风暴、潮汐等因素对设施的影响至关重要。
设计方案应该充分考虑设施的抗风能力、抗浪能力、抗倾覆能力等。
通过合理的结构设计和建设材料的选择，确保风电设施在面临极端天气条件时的稳定性和安全性。
此外，基础工程设计还需考虑项目的经济性。
风电项目的建设和运维成本是考虑项目可行性的重要因素。
基础工程的设计应该尽量降低材料成本、施工成本和运输成本，提高建设效率和设施的使用寿命。
合理的设计方案还应该考虑项目的可持续性发展，通过优化布局、增加装机容量等方式提高发电效率和经济效益。
基于上述考虑，一个典型的海上风电基础工程设计方案可以包括以下几个主要步骤：1.项目区域评估：对目标海域进行风能资源的调查和评估，确定最适合建设风电场的区域。
同时，进行地质勘探和地质特征的分析，评估地底条件适宜性。
2. 设计方案：根据风能资源和地质评估结果，设计合理的基础工程方案。
考虑到海上环境的特殊性，结构设计应具备良好的抗风抗浪能力，同时确保施工和运维成本的合理性。
3. 施工模拟与优化：借助现代建模技术，对基础工程的施工过程进行模拟和分析，寻找最佳施工方法和流程。
通过优化方案，提高施工效率和质量。
4.可持续性发展考虑：考虑到海上风电项目的长期运营，设计方案应注重设备的可持续性和维护保养的简便性。

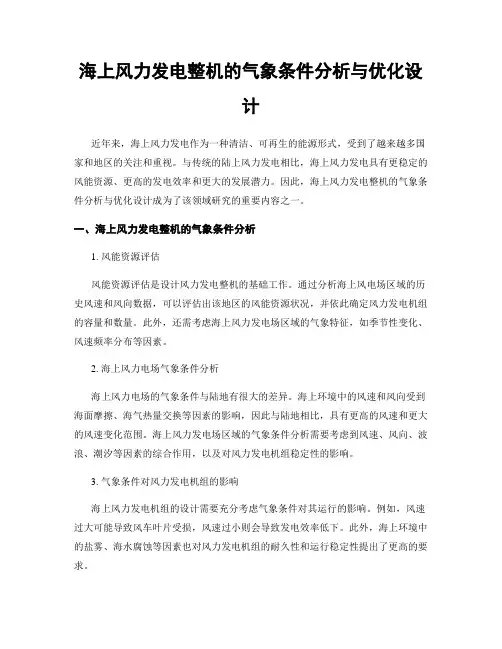

海上风力发电整机的气象条件分析与优化设计
