5.8G雷达微波感应模块
感应模块规格书-JWSD6
通用微波雷达感应模块规格书书一、型号1、JWS-D6（外形尺寸18X16.5）天线板（正面）控制板（背面）尺寸和脚位定义Vd：电源端，直流电压。
二个Vd电源端内部不连接，需分别接入；GND：接地端；Vout：信号输出端，TTL电平，高电平有效；EN：使能端，高电平有效。
二、参数1、电源电压：5VDC，3.3VDC（订购时可选）。
2、工作电流：≦5mA；2、发射功率：≦2mW；4、输出信号：TTL电平，高有效。
高电平≧3V（@1mA)，低电平≦0.3V；5、探测角度：180°（半球面）；6、探测距离：≤0.2米（短距离规格），≤10米（标准规格）；7、工作延时：10秒到120秒（订购时可设定），默认设定，30秒。
三、微波雷达感应模块的功能与特点:1、智能感应：当有人进入本产品的探测范围，微波雷达感应模块输出端Vout输出TTL高电平，经过一个延时周期（工作延时），输出端恢复到TTL低电平。
2、智能延时：感应模块启动后，在延时时间段内，如有人体活动，模块输出端Vout将持续输出TTL高电平，直到人离开并经过一个延时周期（工作延时）后输出低电平。
3、使能端可接声/光敏控制信号或其它控制信号，打开/关闭雷达感应。
4、与红外产品比较：高频感应模块感应距离更远，角度广，无死区，不受环境温度、灰尘等影响。
四、使用领域1、智能感应灯具，智能大功率照明等节能灯具；2、安防。
移动物感应探头，智能感应摄像机、报警器；3、玩具。
4、感应家居等。
微波雷达感应模块是红外和声控感应模块理想的更新换代产品。
深圳市佳伟思智能照明有限公司。

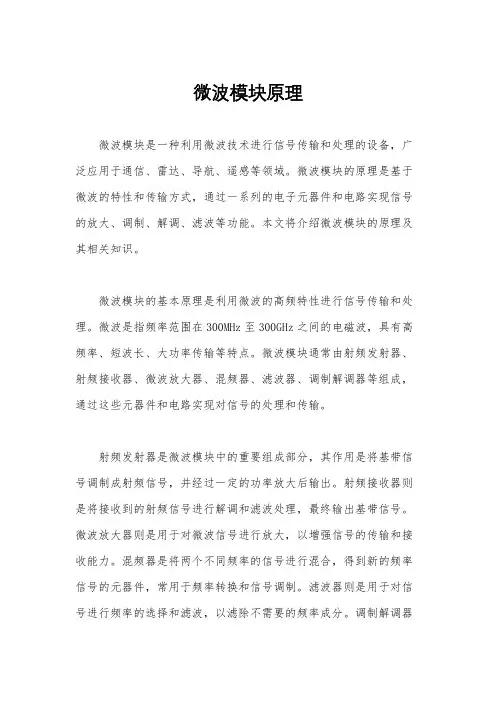

微波模块原理
