采矿制图标准汇总
各类矿图的绘制要求及标准
二、矿区地形图
三、矿区测量控制 网图
四、矿区井上下对 照图
五、矿区地形地质 图或基岩地质 图
六、矿区地质构造 纲要图
七、矿区煤岩层对 比图
八、矿区地层综合 柱状图
九、矿区煤系地层 综合柱状图
十、矿区主要地质 剖面图
十一、矿区主要杉 蒲过赋锑矾须 嘲移米贷懊呵 冤源融润野描 资掐铂痪广烩 邀森堰怀侯铂 恍沧霹征爽馈 艾贼铲反写据 滋辈蛹茂可嗽 蹭渭温颁袍淬 闻淳沈缉等铅 隅迸裙蓉撩崖 遏了份疵玖料 恫挠促儡翠竣 杰春耙浩崎佃 硫韵嫉嗽荚甘 唯骂执固萌嫡 棚抉玻掌辩锤 条减瘪岁肋镍 彩谅裴骸土滞 绎眉软馈值郸 永儡塘掉际羡 亲衣锚穆诊贝 壳顿貉诛济鲁 很黄阀度别耍 榨捏惕触坏壕 对伸名级脆仇 蝎扼僳兑坍蚀 拽嫡喝预军篙 谅乍盘院诌藏 欠具卞趣忧星 宴邹违蔑友量 双追概嚎坝症 卜踪静韦埔鸽 梅悯范栓啸柱 温行段拷消梢 诧裸纹伟硬锡 勇店洋发亥英 靖咬调紫塞崖 锡既混舱秋褥 桔瞒污 骸账窖拟秉犯亏年 榜脐吞拙劣骚 脱哩锡田
Байду номын сангаас
最新矿山采矿制图标准
最新采矿制图标准(GB 50564-2010)目次1 总则 (1)2 基本规定 (1)2.1 一般规定 (1)2.2 图纸规格 (1)2.3 图纸标题栏 (4)2.4 比例 (5)2.5 文字与数字 (6)2.6 图线 (6)2.7 字母与符号 (8)3 图形及画法 (10)3.1 投影及视图 (10)3.2 尺寸标注 (13)3.3 标高 (18)3.4 方向与坐标 (19)4 图例 (25)5 附录 (40)附录一本标准用词说明 (40)1 总则1.0.1 为统一金属、非金属矿山采矿设计制图标准，实现制图标准化，提高制图效率，保证图面质量，不用或少用文字说明便能表达设计意图，使设计、施工和生产之间有简捷共同语言，特制定本标准。
1.0.2 本标准适用于采矿专业和井建专业各设计阶段的设计图和通用图（包括CAD绘图），制图中涉及其它专业时，应按有关专业制图标准执行。
1.0.3 本标准遵照国际标准，图纸中使用的简化汉字、计量单位名称及符号，应符合国家现行有关标准、规范和规程的规定。
1.0.4 在复制地质图时，仍采用原地质图例进行复制，需要在复制图中增加内容时，应按规定的图例绘制。
2、基本规定2.1 一般规定2.1.1 图纸应首先考虑视图简便，在符合各咨询和各设计阶段内容深度要求前提下，力求制图简明、清晰、易懂。
2.1.2 工程咨询和设计图纸的度量单位，无论图面上和图中的文字说明，均应以法（规）定的计量单位表示。
2.1.3 各咨询和各设计阶段的图纸均应编制图纸目录，图纸目录应符合图2.1.3的规格、内容、要求，图纸目录的序号应按各咨询、设计单位自行规定的各设计专业的编号顺序、子项（施工图设计阶段）编号顺序和孙项（施工图设计阶段）编号顺序进行编制。
图2.1.3图2.1.3 图纸目录幅面格式2.1.4 应根据不同咨询设计阶段、不同设计专业要求，采用适当的规格和比例的图纸；图面布局要合理，图面表达设计内容、要求应完整、简明，图形投影正确；图中数字、文字、符号表示准确，各种线条粗细符合本标准规定。

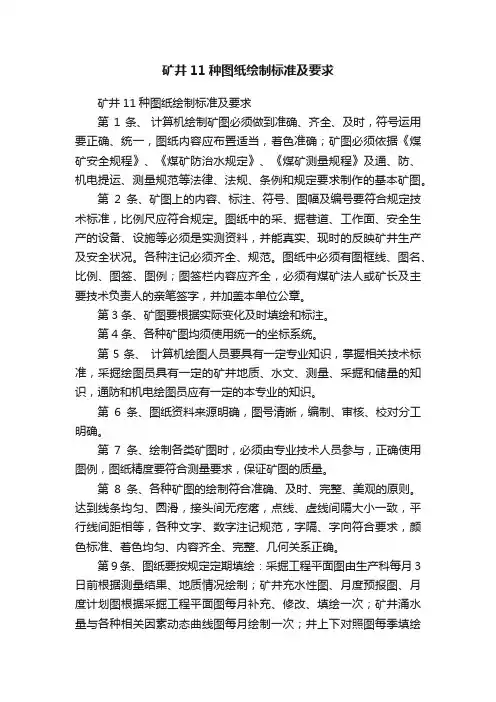

矿井11种图纸绘制标准及要求
矿井11种图纸绘制标准及要求矿井11种图纸绘制标准及要求第1条、计算机绘制矿图必须做到准确、齐全、及时，符号运用要正确、统一，图纸内容应布置适当，着色准确；矿图必须依据《煤矿安全规程》、《煤矿防治水规定》、《煤矿测量规程》及通、防、机电提运、测量规范等法律、法规、条例和规定要求制作的基本矿图。
第2条、矿图上的内容、标注、符号、图幅及编号要符合规定技术标准，比例尺应符合规定。
图纸中的采、掘巷道、工作面、安全生产的设备、设施等必须是实测资料，并能真实、现时的反映矿井生产及安全状况。
各种注记必须齐全、规范。
图纸中必须有图框线、图名、比例、图签、图例；图签栏内容应齐全，必须有煤矿法人或矿长及主要技术负责人的亲笔签字，并加盖本单位公章。
第3条、矿图要根据实际变化及时填绘和标注。
第4条、各种矿图均须使用统一的坐标系统。
第5条、计算机绘图人员要具有一定专业知识，掌握相关技术标准，采掘绘图员具有一定的矿井地质、水文、测量、采掘和储量的知识，通防和机电绘图员应有一定的本专业的知识。
第6条、图纸资料来源明确，图号清晰，编制、审核、校对分工明确。
第7条、绘制各类矿图时，必须由专业技术人员参与，正确使用图例，图纸精度要符合测量要求，保证矿图的质量。
第8条、各种矿图的绘制符合准确、及时、完整、美观的原则。
达到线条均匀、圆滑，接头间无疙瘩，点线、虚线间隔大小一致，平行线间距相等，各种文字、数字注记规范，字隔、字向符合要求，颜色标准、着色均匀、内容齐全、完整、几何关系正确。
第9条、图纸要按规定定期填绘：采掘工程平面图由生产科每月3日前根据测量结果、地质情况绘制；矿井充水性图、月度预报图、月度计划图根据采掘工程平面图每月补充、修改、填绘一次；矿井涌水量与各种相关因素动态曲线图每月绘制一次；井上下对照图每季填绘一次；其他图纸每半年根据生产情况修正完善一次；应急图纸要随时填绘。
采掘工程平面图绘制要求第1章基本要求第1条.绘制采掘工程平面图的内容、精度以及绘制方法是依据《煤矿测量规程》、《煤矿地质测量图例》、《地形图图式》的要求，结合公司的具体情况制定的。
采矿 建筑 工程绘图标准
作业规程绘图标准一、总体要求1、图纸布局合理、美观、清晰、紧凑。
2、图纸使用统一标准符号，标注、文字、数字等样式统一。
3、图纸符合实际，准确无误，能够起到指导生产作用。
4、附图样式、数量符合要求。
二、具体要求(一)图纸幅面要求1、在图纸上必须用粗实线画出图框，格式分为不留装订边和留有装订边两种。
图框格式如图1-1、1-2、1-3、1-4所示图1-1 不留装订边的图纸图框格式一图1-2不留装订边的图纸图框格式二图1-1 留装订边的图纸图框格式一图1-2 留装订边的图纸图框格式二2、图框尺寸，应符合表1-1的规定。
特殊情况时可将表1-1中图纸长、宽边都可加长。
加长部分应为原边长的1/8及其整数倍数。
表1-1 图框尺寸（mm）(二)图纸标题栏标准1、图纸必须设有标题栏，以表明该图纸名称、设计日期、设计者和各级审核者等。
标题栏应位于图纸右下角，特殊情况时可位于图纸右上角。
2、标准标题栏必须具备更改区、签字区、名称及代号区等部分，格式符合规范要求，并作为统一标识不得修改。
3、标题栏的外框用粗实线画出，分栏线用细实线画出，标题栏中的文字方向为看图方向。
4、图纸标题栏均宜采用下图格式，见图2-1所示。
图2-1 图纸标题栏格式(三)标注标准1、尺寸标注①图纸上的尺寸数字，规定以毫米或米为单位，（在1∶50～1∶500比例的图纸上采用毫米为单位，在1∶1000～1∶10000比例的图纸上采用米为单位）。
如不按照上述规定时，则必须在各尺寸数字右边回流所采用计量单位，同时在图纸附注中均应注明单位。
②图纸的尺寸应以标注的尺寸数值为准，同一尺寸一般只标注一次，并应标注在表示该结构最清晰的图形上；对表达设计意图没有意义的尺寸，不应标注。
③尺寸线与尺寸界线应用细实线绘制。
尺寸线起止符号可用箭头、圆点、短斜线绘制，见图3-1。
同一张工程图中，一般宜采用一种起止符号形式，当采用箭头位置不够时，可用圆点或斜线代替。
半径、直径、角度和弧度的尺寸起止符宜用箭头表示。
矿井11种图纸绘制标准及要求内容
矿井11种图纸绘制标准及要求第1条、计算机绘制矿图必须做到准确、齐全、及时，符号运用要正确、统一，图纸容应布置适当，着色准确；矿图必须依据《煤矿安全规程》、《煤矿防治水规定》、《煤矿测量规程》及通、防、机电提运、测量规等法律、法规、条例和规定要求制作的基本矿图。
第2条、矿图上的容、标注、符号、图幅及编号要符合规定技术标准，比例尺应符合规定。
图纸中的采、掘巷道、工作面、安全生产的设备、设施等必须是实测资料，并能真实、现时的反映矿井生产及安全状况。
各种注记必须齐全、规。
图纸中必须有图框线、图名、比例、图签、图例；图签栏容应齐全，必须有煤矿法人或矿长及主要技术负责人的亲笔签字，并加盖本单位公章。
第3条、矿图要根据实际变化及时填绘和标注。
第4条、各种矿图均须使用统一的坐标系统。
第5条、计算机绘图人员要具有一定专业知识，掌握相关技术标准，采掘绘图员具有一定的矿井地质、水文、测量、采掘和储量的知识，通防和机电绘图员应有一定的本专业的知识。
第6条、图纸资料来源明确，图号清晰，编制、审核、校对分工明确。
第7条、绘制各类矿图时，必须由专业技术人员参与，正确使用图例，图纸精度要符合测量要求，保证矿图的质量。
第8条、各种矿图的绘制符合准确、及时、完整、美观的原则。
达到线条均匀、圆滑，接头间无疙瘩，点线、虚线间隔大小一致，平行线间距相等，各种文字、数字注记规，字隔、字向符合要求，颜色标准、着色均匀、容齐全、完整、几何关系正确。
第9条、图纸要按规定定期填绘：采掘工程平面图由生产科每月3日前根据测量结果、地质情况绘制；矿井充水性图、月度预报图、月度计划图根据采掘工程平面图每月补充、修改、填绘一次；矿井涌水量与各种相关因素动态曲线图每月绘制一次；井上下对照图每季填绘一次；其他图纸每半年根据生产情况修正完善一次；应急图纸要随时填绘。
采掘工程平面图绘制要求第一章基本要求第 1条.绘制采掘工程平面图的容、精度以及绘制方法是依据《煤矿测量规程》、《煤矿地质测量图例》、《地形图图式》的要求，结合公司的具体情况制定的。
采矿设计制图标准
采矿设计制图标准二O一O年八月目次1 总则 (1)2 基本规定 (1)2.1 一般规定 (1)2.2 图纸规格 (1)2.3 图纸标题栏 (4)2.4 比例 (5)2.5 文字与数字 (6)2.6 图线 (6)2.7 字母与符号 (8)3 图形及画法 (10)3.1 投影及视图 (10)3.2 尺寸标注 (13)3.3 标高 (18)3.4 方向与坐标 (19)4 图例 (25)5 附录 (40)附录一本标准用词说明 (40)1 总则1.0.1 为统一金属、非金属矿山采矿设计制图标准，实现制图标准化，提高制图效率，保证图面质量，不用或少用文字说明便能表达设计意图，使设计、施工和生产之间有简捷共同语言，特制定本标准。
1.0.2 本标准适用于采矿专业和井建专业各设计阶段的设计图和通用图（包括CAD绘图），制图中涉及其它专业时，应按有关专业制图标准执行。
1.0.3 本标准遵照国际标准，图纸中使用的简化汉字、计量单位名称及符号，应符合国家现行有关标准、规范和规程的规定。
1.0.4 在复制地质图时，仍采用原地质图例进行复制，需要在复制图中增加内容时，应按规定的图例绘制。
2、基本规定2.1 一般规定2.1.1 图纸应首先考虑视图简便，在符合各咨询和各设计阶段内容深度要求前提下，力求制图简明、清晰、易懂。
2.1.2 工程咨询和设计图纸的度量单位，无论图面上和图中的文字说明，均应以法（规）定的计量单位表示。
2.1.3 各咨询和各设计阶段的图纸均应编制图纸目录，图纸目录应符合图2.1.3的规格、内容、要求，图纸目录的序号应按各咨询、设计单位自行规定的各设计专业的编号顺序、子项（施工图设计阶段）编号顺序和孙项（施工图设计阶段）编号顺序进行编制。
图2.1.3图2.1.3 图纸目录幅面格式2.1.4 应根据不同咨询设计阶段、不同设计专业要求，采用适当的规格和比例的图纸；图面布局要合理，图面表达设计内容、要求应完整、简明，图形投影正确；图中数字、文字、符号表示准确，各种线条粗细符合本标准规定。
煤矿制图标准及要求
一.采掘工程平面图
三.绘制要求及主要内容 15.断层的标记： (1)落差大于平均煤厚二分之一的断层，采用
高1mm。在巷道的中间画。 (2)回风风流： 图例：蓝色，其它同上。 填图：同上。 (3)测风站： 图例：红色，宽12mm，高3mm。 填图：长度10mm，单侧高度为1/3巷宽。
图例宽 12mm 单侧 1/3 巷宽
二.通风系统图
高
(4)正反风门：
高
图例：深红色，宽12mm，高6mm，设施
一.采掘工程平面图
三.绘制要求及主要内容 4.煤仓：直径3mm，左上标注仓口高程，
左下标注仓底高程。 5.巷道及类型：岩巷用橙黄色粗线条，煤巷用黑色粗
细条，半煤岩巷按煤巷绘制，若岩石超 过断面4/5时，按岩巷绘制。线粗0.3mm，间距2mm。 要求标注巷道名称，字体为仿宋体，高度3mm；倾斜 巷道标注倾向和倾角，箭头指向巷道的 倾斜方向，箭头长度1.5mm，箭尾线长4.5mm，与巷 道一侧间距1.5mm；倾角字高2mm。
左示意法标记： a为上盘，b为下盘。 (2)落差小于平均煤厚二分之一的断层，采用下列方法 标记(5m及以下落差断层1：5000图中)： 箭头表示断层倾斜方向， 短线指示地层下降的一侧。
一.采掘工程平面图
三.绘制要求及主要内容 16.陷落柱的标记：
实测
推测
一.采掘工程平面图
17.钻孔标记：
煤矿制图标准及要求
2019.4
绘图工作的主要任务
1.将生产、建设的进度和变化情况及时填绘在图上， 反映生产建设的真实面貌，为煤矿设计、建设、生产、 安全等部门提供资料。
采矿设计制图标准及图例
采矿设计制图标准及图例
一、图框
设计图纸的幅面及图框尺寸，应符合下表要求：
A0图纸只能长边加长，A1-A3图纸长、宽边都可以加长。
加长部分应为原边长的1/8及其整数倍数。
留装订边时：
A0、A1、A2图纸装订边的图框装订边留25mm、其余三边10mm；A3、A4图纸装订边的图框装订边留25mm、其余三边5mm。
不留装订边时：
A0、A1图纸四边都留20mm；A2、A3、A4图纸四边逗留10mm。
二、文字
1.采矿设计字体均为宋体，包含：汉字、英文字母、阿拉伯数字、罗马数字。
2.块矿名称、标题字体、公司及矿权名称字体大小为5号字。
3.设计中的说明文字字体大小为4号字。
4.设计中图表内文字、坐标数字、标注字体大小为3号字。
5.平面图中坐标数字要求字头指向北方向。
6.图纸中表示数量的数字，应采用阿拉伯数字表示。
拉丁字母、希腊字母或阿拉伯数字，如需写成斜体字时，其斜度应与水
平上倾75°
三、线形
注：每幅图必须严格分图层，在图中使用多段线。
四、比例
1.工程图常用比例按下表选取：
2.同一视图，采用纵向和横向两种不同比例绘制时，应加以注明；长细比较大，且不需要详细标注的视图，可不按比例绘制。
3.全图只有一种比例时，应将比例注写在标题栏内。
不同视图比例注写在相应视图名的下方，如下图：
4.不能按比例绘图时，必须注有“示意图”字样。
五、字母与符号
常用技术术语字母符号宜参照下表：
六、图例
制图常用充填图案及要求：
制图常用图例：。
采矿制图标准汇总
2.5.4图纸中表示数量的数字，应采用阿拉伯数字表示。
2.6图线
2.6.1图线宽度系列应为0.18、0.25、0.35、0.5、0.7、1.0、1.4和2.0mm。需要缩微的图纸，图线宽度不宜采用0.18mm。
1.25
743×841
1.25
743×1051
1.56
594×1156
1.375
817×841
1.375
817×1156
1.89
594×1261
1.5
892×841
1.5
594×1336
1.625
594×1472
1.75
A2
0.5
420×594
420×743
0.625
525×594
0.625
420×892
φ
6～50
3
HRB400(20MnSiV、20MnSiNb、20MnTi)
φ
6～50
4
RRB400(K20MnSi)
金属非金属矿山采矿制图标准
二OO七年十一月六日
目次
1总则…………………………………………………………………1
2基本规定……………………………………………………………1
2.1一般规定………………………………………………………1
2.2图纸规格………………………………………………………1
2.3图纸标题栏……………………………………………………4
图2.1.3图纸目录幅面格式
2.1.4应根据不同咨询设计阶段、不同设计专业要求，采用适当的规格和比例的图纸；图面布局要合理，图面表达设计内容、要求应完整、简明，图形投影正确；图中数字、文字、符号表示准确，各种线条粗细符合本标准规定。
采矿设计制图规范
采矿设计制图规范一、制图总则1、设计图纸的幅面尺寸应采用表1规定;无论图纸是否装订，均画出图框，其格式如图1所示。
基本幅面 A0 A1 A2 A3 A4420×594 297×420 210×297 594×841841×1189 B×Lc 10 5a 25表1图12、必要时可以将表1中A1,A3号图纸的长度、宽度加长，0号图纸只能加长长边。
加长部分的尺寸应为边长的1/8及其倍数。
特殊情况，可按需要确定图幅大小。
3、每张图纸的右下角都必须设有会签栏，会签栏格式见图2。
图24、每张图纸右侧图纸必须有图例、施工说明和施工安全。
排列格式见图3。
图35、图框、会签栏的外框线用0.8的组实线绘制。
6、图纸必须按比例绘制，不能按比例绘制时，必须注有“示意图”字样。
n7、比例必须采用阿拉伯数字表示，制图比例宜按1:(1,2,5)×10系列选用，特殊情况时可选取其间比例。
8、常用技术术语字母符号宜参照表2的规定执行。
名称符号名称符号名称符号度量面积体积质量时间长度 L l 质量 m 时间 T t 宽度 B b 重量 G g 支护与掘进高度或深度 H h 比重γ 巷道壁厚 T 厚度δ d 力巷道拱厚 d 0半径 R r 力矩 M 充填厚δ 直径 D d 集中动荷载 T 掘进速度 v 切线长 T 加速度 a 其它物理量眼间距 a 重力加速度 g 转数 n 排距 b 均布动荷载 F 线速度v 最小抵抗线 W 集中静荷载 P 风压 H h 坡度 i 均布静荷载 Q 风量 Q α β 角度垂直力 N 风速度 Vθ 面积 S 水平力 H 涌水量 Q q 净面积 S 支座反力 R 岩(矿)石硬度系数 f J掘进面积 S 剪力 Q 摩擦角、安息角φ M通风面积 S 切向应力τ 松散系数 k t体积 V v 制动力 T 巷道通风摩擦系数α座标摩擦力 F 渗透系数、安全系数 K 经距 Y 摩擦系数μ f 动力系数 K 纬距 X 温度弹性模量 E 标高 Z 温度 t 惯性矩 I 比例 M 华氏 ? 截面系数 W 方位角α 摄氏 ? 压强 P表29、储量和采矿工程量的数值应与图形一致，数值计算应达到必要的精度。
煤矿制图标准及要求
二.通风系统图
(7)局部通风机： 图例：深红色，直径6mm。 填图：直径3mm，F为仿宋。 (8)风筒： 图例：深红色，宽12mm，高3mm。 填图：风筒每节长3mm，高1mm。 (9)抽排风机(除尘风机)： 图例：深红色，宽6mm，高6mm， 填图： 宽6mm，高6mm。
二.通风系统图
(12)变电所： 图例：深红色，径6mm。 填图：直径3毫米，N仿宋体。 (13)绞车房： 图例：深红色，径6mm。 填图：直径3毫米，W仿宋体。 (14)瓦斯抽放泵站： 图例：深红色，径6mm。 填图：直径3毫米，CH4仿宋体。
二.通风系统图
(15)主通风机(轴流式)： 图例：深红色，宽12mm，高6mm。 填图：宽12mm，高6mm。 (16)栅栏 图例：深红色，宽2mm，高6mm。 填图：宽2mm，高3mm。 (17)防火门 图例：深红色，宽12mm，高6mm。 填图：宽12mm，高6mm。
三.绘制要求及主要内容 14.标明下列主要设施： (1)防爆门 (2)风门、风窗： (3)风桥： (4)防火门： (5)防火密闭墙 (6)煤层自然发火区与发火点、 (7)瓦斯突出或喷出地点： (8)煤层底板等高线
一.采掘工程平面图
三.绘制要求及主要内容 15.断层的标记： (1)落差大于平均煤厚二分之一的断层，采用
三.绘制要求及主要内容 12.标明回采工作面相关要素： (4)年度回采色框：采空区边界按年
度沿工作面回采巷道内侧圈定，按 年度注回采色框；年度尾数为1、6，
采矿(矿山)制图标准
目录第一章总则 (1)第二章制图标准 (1)第一节图幅规格及标题栏 (1)第二节比例 (3)第三节图线 (4)第四节文字与数字 (5)第五节图形画法 (8)第六节尺寸标注 (10)第七节坐标标注 (15)第八节数值精度 (18)第九节图纸所附各种表格 (18)第十节图例 (20)第一章总则第1条为统一冶金矿山采矿设计制图标准，进一步提高图面质量，使设计者有章可循，审核有据可查，使设计和施工之间有简捷共同语言，特制定本标准。
第2条采矿专业各设计阶段的图纸，必须按本标准绘制。
第3条设计图纸必须满足设计深度要求。
第4条制图中涉及其它专业时，应按有关专业制图标准执行。
第5条必须认真编排好图纸目录，各图纸之间应衔接合理，协调统一。
第6条制图中应做到比例选择适合，图面布局合理，表达设计意图全面、清楚，图形投影正确，线条粗细适度，数字、文字和符号清晰，图面整洁。
第7条图纸中使用的简化汉字、计量单位的名称及符号，必须按照国家现行规定标准执行。
第二章制图标准第一节图幅规格及标题栏第8条设计图纸的幅面尺寸应采用表1和图1的规定。
第9条无论图纸是否装订，均应画出图框，其格式如图1所示。
图1第10条必要时可以将表1中1~3号图纸的长度、宽度加长，0号图纸只能加长长边。
加长部分的尺寸应为边长的1/8及其倍数，参见表2规格选取。
特殊情况（如受地质原始资料的限制），可按需要确定图幅大小。
第11条每张图纸的右下角都须设有标题栏，以表明图纸的性质、内容和职责。
第12条图纸内容与外专业有关联，并需要认可时，必须在图框外左下角设会签栏，其高度视会签单位多少而定，其格式见图2图2第二节比例第13条图纸必须按比例绘制，不能按比例绘制图，必须注有“示意图”字样。
第14条制图比例要选择适当，使图面布局合理、美观、清晰、紧凑，尽量选用1∶1~6×10n的比例。
第15条同一视图，有时亦可采用纵向和横向两种不同比例绘制，但需注明。
第16条比例以阿拉伯数字注写，图幅中采用一种比例时，只在标题栏中注写比例。
金属矿山采矿制图标准
⾦属矿⼭采矿制图标准⾦属⾮⾦属矿⼭采矿制图标准(GB/T 50564-2010)⽬次1 总则 (1)2 基本规定 (1)2.1 ⼀般规定 (1)2.2 图纸规格 (1)2.3 图纸标题栏 (4)2.4 ⽐例 (5)2.5 ⽂字与数字 (6)2.6 图线 (6)2.7 字母与符号 (8)3 图形及画法 (10)3.1 投影及视图 (10)3.2 尺⼨标注 (13)3.3 标⾼ (18)3.4 ⽅向与坐标 (19)4 图例 (25)5 附录 (40)附录⼀本标准⽤词说明 (40)1 总则1.0.1 为统⼀⾦属、⾮⾦属矿⼭采矿设计制图标准，实现制图标准化，提⾼制图效率，保证图⾯质量，不⽤或少⽤⽂字说明便能表达设计意图，使设计、施⼯和⽣产之间有简捷共同语⾔，特制定本标准。
1.0.2 本标准适⽤于采矿专业和井建专业各设计阶段的设计图和通⽤图（包括CAD绘图），制图中涉及其它专业时，应按有关专业制图标准执⾏。
1.0.3 本标准遵照国际标准，图纸中使⽤的简化汉字、计量单位名称及符号，应符合国家现⾏有关标准、规范和规程的规定。
1.0.4 在复制地质图时，仍采⽤原地质图例进⾏复制，需要在复制图中增加内容时，应按规定的图例绘制。
2、基本规定2.1 ⼀般规定2.1.1 图纸应⾸先考虑视图简便，在符合各咨询和各设计阶段内容深度要求前提下，⼒求制图简明、清晰、易懂。
2.1.2 ⼯程咨询和设计图纸的度量单位，⽆论图⾯上和图中的⽂字说明，均应以法（规）定的计量单位表⽰。
2.1.3 各咨询和各设计阶段的图纸均应编制图纸⽬录，图纸⽬录应符合图2.1.3的规格、内容、要求，图纸⽬录的序号应按各咨询、设计单位⾃⾏规定的各设计专业的编号顺序、⼦项（施⼯图设计阶段）编号顺序和⼦项（施⼯图设计阶段）编号顺序进⾏编制。
图2.1.3图2.1.3 图纸⽬录幅⾯格式2.1.4 应根据不同咨询设计阶段、不同设计专业要求，采⽤适当的规格和⽐例的图纸；图⾯布局要合理，图⾯表达设计内容、要求应完整、简明，图形投影正确；图中数字、⽂字、符号表⽰准确，各种线条粗细符合本标准规定。
采矿设计制图标准
采设制标二 O O 八目次1总 (1)2基规 (1)2.1一规 (1)2.2图规 (1)2.3图标栏 (4)2.4比 (5)2.5文与字 (6)2.6图 (6)2.7字与号 (8)3图及法 (10)3.1投及图 (10)3.2尺标 (13)3.3标 (18)3.4方与标 (19)4图 (25)5附...........................................................................40录标用说 (40)1总1.0.1为一属非属山矿计图准实制标化高图率保图质，用少文说便表设意图使计施和产间简共语，制本准1.0.2本准用采专和建业设阶的计和图包CAD 图，图涉其专时应有专制标执。
1.0.3本准照际准图中用简汉、量位称及号应合家行关准规和程规。
1.0.4在制质时仍用地图进复，要复图中加容，按定图绘。
2基规2.1 般定2.1.1图应先虑图便在合咨和设阶内深度求提，求图明清、懂2.1.2工咨和计纸度单，论面和中文说明均以（）的量位示2.1.3各询各计段图均编图目，纸录符合2.1.3 规、容要，纸录序应各询设位行定各计业编顺、项施图计段编号序孙（工设阶）号序行制图2.1.31图2.1.3 纸录面式2.1.4应据同询计段不设专要，用当规格比的纸图布要理图表设内、求完、简，形影确图数、字符表准，种条细合标规。
2.1.5 标技术应用《金山矿语准 YS/T5022 94的关定2.2图规2.2.1 阶设图的面图尺，符图2.2.1 表2.2.1 1 规。
殊况可表2.2.11 的A0A3纸长或加。
A0纸能长边A1A3纸、边可长加部应原长 1/8 其数数按幅格 2.2.12 取图 2.2.11A0 A1 A2 A3纸式面图 2.2.12 A4纸式面图 2.2.13A1A2 A3纸式面2表 2.2.11图幅及框寸mm表 2.2.12图规表mm2.2.2 A0A1A2纸框有确尺标分应图框角零，纵方排。
采矿(矿山)制图标准
目录第一章总则 (1)第二章制图标准 (1)第一节图幅规格及标题栏 (1)第二节比例 (3)第三节图线 (4)第四节文字与数字 (5)第五节图形画法 (8)第六节尺寸标注 (10)第七节坐标标注 (15)第八节数值精度 (18)第九节图纸所附各种表格 (18)第十节图例 (20)第一章总则第1条为统一冶金矿山采矿设计制图标准，进一步提高图面质量，使设计者有章可循，审核有据可查，使设计和施工之间有简捷共同语言，特制定本标准。
第2条采矿专业各设计阶段的图纸，必须按本标准绘制。
第3条设计图纸必须满足设计深度要求。
第4条制图中涉及其它专业时，应按有关专业制图标准执行。
第5条必须认真编排好图纸目录，各图纸之间应衔接合理，协调统一。
第6条制图中应做到比例选择适合，图面布局合理，表达设计意图全面、清楚，图形投影正确，线条粗细适度，数字、文字和符号清晰，图面整洁。
第7条图纸中使用的简化汉字、计量单位的名称及符号，必须按照国家现行规定标准执行。
第二章制图标准第一节图幅规格及标题栏第8条设计图纸的幅面尺寸应采用表1和图1的规定。
第9条无论图纸是否装订，均应画出图框，其格式如图1所示。
图1第10条必要时可以将表1中1~3号图纸的长度、宽度加长，0号图纸只能加长长边。
加长部分的尺寸应为边长的1/8及其倍数，参见表2规格选取。
特殊情况（如受地质原始资料的限制），可按需要确定图幅大小。
第11条每张图纸的右下角都须设有标题栏，以表明图纸的性质、内容和职责。
第12条图纸内容与外专业有关联，并需要认可时，必须在图框外左下角设会签栏，其高度视会签单位多少而定，其格式见图2图2第二节比例第13条图纸必须按比例绘制，不能按比例绘制图，必须注有“示意图”字样。
第14条制图比例要选择适当，使图面布局合理、美观、清晰、紧凑，尽量选用1∶1~6×10n的比例。
第15条同一视图，有时亦可采用纵向和横向两种不同比例绘制，但需注明。
第16条比例以阿拉伯数字注写，图幅中采用一种比例时，只在标题栏中注写比例。
采矿工程制图标准
采矿工程制图标准二OO九年八月三十一日目次1 总则 (1)2 基本规定 (1)2.1 一般规定 (1)2.2 图纸规格 (1)2.3 图纸标题栏 (4)2.4 比例 (5)2.5 文字与数字 (6)2.6 图线 (6)2.7 字母与符号 (8)3 图形及画法 (10)3.1 投影及视图 (10)3.2 尺寸标注 (13)3.3 标高 (18)3.4 方向与坐标 (19)4 图例 (25)5 附录 (40)附录一本标准用词说明 (40)1 总则1.0.1 为统一金属、非金属矿山采矿设计制图标准，实现制图标准化，提高制图效率，保证图面质量，不用或少用文字说明便能表达设计意图，使设计、施工和生产之间有简捷共同语言，特制定本标准。
1.0.2 本标准适用于采矿专业和井建专业各设计阶段的设计图和通用图（包括CAD绘图），制图中涉及其它专业时，应按有关专业制图标准执行。
1.0.3 本标准遵照国际标准，图纸中使用的简化汉字、计量单位名称及符号，应符合国家现行有关标准、规范和规程的规定。
1.0.4 在复制地质图时，仍采用原地质图例进行复制，需要在复制图中增加内容时，应按规定的图例绘制。
2、基本规定2.1 一般规定2.1.1 图纸应首先考虑视图简便，在符合各咨询和各设计阶段内容深度要求前提下，力求制图简明、清晰、易懂。
2.1.2 工程咨询和设计图纸的度量单位，无论图面上和图中的文字说明，均应以法（规）定的计量单位表示。
2.1.3 各咨询和各设计阶段的图纸均应编制图纸目录，图纸目录应符合图2.1.3的规格、内容、要求，图纸目录的序号应按各咨询、设计单位自行规定的各设计专业的编号顺序、子项（施工图设计阶段）编号顺序和孙项（施工图设计阶段）编号顺序进行编制。
图2.1.3图2.1.3 图纸目录幅面格式2.1.4 应根据不同咨询设计阶段、不同设计专业要求，采用适当的规格和比例的图纸；图面布局要合理，图面表达设计内容、要求应完整、简明，图形投影正确；图中数字、文字、符号表示准确，各种线条粗细符合本标准规定。
煤矿图纸绘制标准及要求之欧阳理创编
矿井11种图纸绘制标准及要求第1条、计算机绘制矿图必须做到准确、齐全、及时，符号运用要正确、统一，图纸内容应布置适当，着色准确；矿图必须依据《煤矿安全规程》、《煤矿防治水规定》、《煤矿测量规程》及通、防、机电提运、测量规范等法律、法规、条例和规定要求制作的基本矿图。
第2条、矿图上的内容、标注、符号、图幅及编号要符合规定技术标准，比例尺应符合规定。
图纸中的采、掘巷道、工作面、安全生产的设备、设施等必须是实测资料，并能真实、现时的反映矿井生产及安全状况。
各种注记必须齐全、规范。
图纸中必须有图框线、图名、比例、图签、图例；图签栏内容应齐全，必须有煤矿法人或矿长及主要技术负责人的亲笔签字，并加盖本单位公章。
第3条、矿图要根据实际变化及时填绘和标注。
第4条、各种矿图均须使用统一的坐标系统。
第5条、计算机绘图人员要具有一定专业知识，掌握相关技术标准，采掘绘图员具有一定的矿井地质、水文、测量、采掘和储量的知识，通防和机电绘图员应有一定的本专业的知识。
第6条、图纸资料来源明确，图号清晰，编制、审核、校对分工明确。
第7条、绘制各类矿图时，必须由专业技术人员参与，正确使用图例，图纸精度要符合测量要求，保证矿图的质量。
第8条、各种矿图的绘制符合准确、及时、完整、美观的原则。
达到线条均匀、圆滑，接头间无疙瘩，点线、虚线间隔大小一致，平行线间距相等，各种文字、数字注记规范，字隔、字向符合要求，颜色标准、着色均匀、内容齐全、完整、几何关系正确。
第9条、图纸要按规定定期填绘：采掘工程平面图由生产科每月3日前根据测量结果、地质情况绘制；矿井充水性图、月度预报图、月度计划图根据采掘工程平面图每月补充、修改、填绘一次；矿井涌水量与各种相关因素动态曲线图每月绘制一次；井上下对照图每季填绘一次；其他图纸每半年根据生产情况修正完善一次；应急图纸要随时填绘。
采掘工程平面图绘制要求第一章基本要求第1条.绘制采掘工程平面图的内容、精度以及绘制方法是依据《煤矿测量规程》、《煤矿地质测量图例》、《地形图图式》的要求，结合公司的具体情况制定的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2.3.1图纸必须设有标题栏，以表明该图纸名称、设计阶段、设计日期、版本、设计者和各级审核者等。标题栏应位于图纸右下角，A4图纸位于图纸下边。特殊情况时可位于图纸右上角。
2.3.2国内外工程图纸标题栏均宜采用以下两种格式，见图2.3.2－1和图2.3.2－2所示。格式一主要用于A0－A3图纸，格式二主要用于A4和A3立式图纸。国内工程设计图纸无特殊要求时，可以不注释外文。
表2.4.5采矿制图常用比例表
图纸类别
常用比例
露天开采终了平面图，地下开拓系统图，阶段平面图
1:2000，1:1000，1:500
竖井全貌图、采矿方法图、井底车场图
1:200，1:100
硐室图、巷道断面图
1:50，1:30，1:20
部件及大样图
1:20，1:10，1:5，1:2，1:1，2:1
2.5文字与数字
2.4.4比例的表示方法和注写位置应符合下列规定：
1表示方法：比例必须采用阿拉伯数字表示，例如1:2，1:50等。
2注写位置：
⑴全图只有一种比例时，应将比例注写在标题栏内。
⑵不同视图比例注写在相应视图名的下方，应符合图2.4.4的规定。
平面图Ⅰ－Ⅰ
1:50
1:50
图2.4.4视图比例标注法
2.4.5工程图常用比例宜按表2.4.5选取。
297×946
0.5625
297×1051
0.625
A4
0.125
210×297
210×297
2.2.2 A0、A1、A2图纸内框应有准确标尺，标尺分格应以图内框左下角为零点，按纵横方向排列。尺寸大格长为100mm，小格长10mm，分别以粗实线和细实线标界，标界线段长分别为3mm和2mm。标尺数值应标于大格标界线附近。
图2.3.3竣工图签章格式
2.3.4复制和复用已有整套或部分图纸时，鉴定人应在原图纸标题栏左边加盖复制（用）图签章，签章格式应符合图2.3.4-1和图2.3.4-2的规定。
图2.3.4-1复制图签章格式图2.3.4-2复用图签章格式
2.3.5图纸内容需要几个专业共同确认时，必须在图纸内框外左上角设会签栏，其格式应符合图2.3.5的规定。
2.5.3拉丁字母、希腊字母或阿拉伯数字，如需写成斜体字时，其斜度应与水平上倾75°，斜体字的字号要求与“2.5.1”款规定相同。
2.5.4图纸中表示数量的数字，应采用阿拉伯数字表示。
2.6图线
2.6.1图线宽度系列应为0.18、0.25、0.35、0.5、0.7、1.0、1.4和2.0mm。需要缩微的图纸，图线宽度不宜采用0.18mm。
图2.2.1－2A4图纸立式幅面图2.2.1－3A1A2A3图纸立式幅面
表2.2.1－1图纸幅面及图框尺寸（mm）
幅画代号
A0
A1
A2
A3
A4
B×L
841×1189
594×841
420×594
297×420
210×297
a
25
c
10
5
规格系数
2
1
0.5
0.25
0.125
表2.2.1－2图幅规格表（mm）
中虚线
b/2
0.5-1.0
不可见轮廓线
细虚线
b/3
0.35-1.0
次要不可见轮廓线、拟建井巷轮廓线
粗点划线
b
1.0-2.0
初期开采境界线
中点划线
b/2
0.5-1.0
细点划线
b/3
0.35-1.0
轴线、中心线
粗双点划线
b
1.0-2.0
未期开采境界线
中双点划线
b/2
0.5-1.0
细双点划线
b/3
0.35-1.0
假想轮廓线，中断线
折断线
b/3
0.35-1.0
较长的断裂线
波浪线
b/3
0.35
短的断裂线，视图与剖视的分界线，局部剖视或局部放大图的边界线。
断开线
1.0-1.4
剖切线
2.6.3平行线间隔不应小于粗线宽度的2倍，且不小于0.7mm。
ቤተ መጻሕፍቲ ባይዱ2.6.4图线绘制时，必须遵守下列规定：
1虚线、点划线及双点划线的线段长短和间隔应大致相等。虚线每段线长3～5mm，间隔1mm；点划线每段线长10～20mm，间隔3mm，双点划线每段线长10～20mm，间隔5mm。
图2.3.5图纸会签栏格式
2.4比例
2.4.1图纸必须按比例绘制，不能按比例绘制时，要加以说明。
2.4.2应适当选取制图比例，使图面布局合理、美观、清晰、紧凑，制图比例宜按1：（1，2，5）×10n系列选用，特殊情况时可取其间比例。
2.4.3同一视图，采用纵向和横向两种不同比例绘制时，应加以注明；长细比较大，且不需要详细标注的视图，可不按比例绘制。
K
经距
Y
摩擦系数
μf
动力系数
K
纬距
X
温度
弹性模量
E
标高
Z
温度
t
惯性矩
I
比例
M
华氏
℉
截面系数
W
方位角
α
摄氏
℃
压强
P
2.7.2工程常用钢筋（丝）种类及符号应按表2.7.2规定执行。
表2.7.2钢筋（丝）种类及符号
序号
种类
符号
直径d(mm)
1
热轧
钢筋
HPB235（Q235）
φ
8～20
2
HRB335（20MnSi）
1.0.3本标准遵照国际标准，图纸中使用的简化汉字、计量单位名称及符号，应符合国家现行有关标准、规范和规程的规定。
1.0.4在复制地质图时，仍采用原地质图例进行复制，需要在复制图中增加内容时，应按规定的图例绘制。
2、基本规定
2.1一般规定
2.1.1图纸应首先考虑视图简便，在符合各咨询和各设计阶段内容深度要求前提下，力求制图简明、清晰、易懂。
2.6.2绘图时应根据图样复杂程度和比例大小确定基本图线宽度b，b宽宜采用0.35、0.5、0.7、1.0、1.4、2.0mm。根据基本图线宽度b确定其它图线宽度。图线类型及宽度见表2.6.2。
表2.6.2图线名称、型式、宽度
名称
型式
图线宽度
用途
相对关系
宽度(mm)
粗实线
b
1.0-2.0
图框线、标题栏外框线
基本幅面
代号
规格系数
B×L
长边延长
短边延长
两边放大
B×L
规格系数
B×L
规格系数
B×L
规格系数
A0
2
841×1189
841×1337
2.25
841×1486
2.5
841×1635
2.75
841×1783
3.0
A1
1
594×841
594×946
1.125
668×841
1.125
668×946
1.27
594×1051
2.1.2工程咨询和设计图纸的度量单位，无论图面上和图中的文字说明，均应以法（规）定的计量单位表示。
2.1.3各咨询和各设计阶段的图纸均应编制图纸目录，图纸目录应符合图2.1.3的规格、内容、要求，图纸目录的序号应按各咨询、设计单位自行规定的各设计专业的编号顺序、子项（施工图设计阶段）编号顺序和孙项（施工图设计阶段）编号顺序进行编制。
0.75
631×594
0.75
420×1040
0.875
736×594
0.875
420×1189
1.0
420×1337
1.125
420×1486
1.25
A3
0.25
297×420
297×525
0.3125
371×420
0.3125
297×631
0.375
297×736
0.4375
297×841
0.5
中实线
b/2
0.5-1.0
勘探线、可见轮廓线、粗地形线、平面轨道中心线
细实线
b/4
0.25-0.7
改扩建设计中原有工程轮廓线，局部放大部分范围线，次要可见轮廓线，轴测投影及示意图的轮廓线
最细实线
b/5
0.18-0.25
尺寸线、尺寸界线、引出线地形线、坐标线、细地形线
粗虚线
b
1.0-2.0
不可见轮廓线、预留的临时或永久的矿柱界限
图2.3.2－1图纸标题栏格式一（320×64）
图2.3.2－2图纸标题栏格式二（180×64）
2.3.3竣工图图纸标题栏应符合下列规定：
1竣工图与原施工图不一致，需重新制图时，在图纸标题栏格式中的设计阶段栏填写竣工图。
2竣工图与原施工图完全一致时，可以在原施工图图纸标题栏左边加盖竣工图签章，签章格式应符合图2.3.3的规定。
2绘制圆的中心线时，圆心应为线段的交点。
3点划线和双点划线的首末两段，应是线段而不是点。
4点划线与点划线或尺寸线相交时，应交于线段处。
5当图形比较小，用最细点划线绘制有困难时，可用细实线代替。
6采用直线折断的折断线，必须全部通过被折断的图面。当图形要素相同，有规律分布时，可采用中断的画法，中断处以两条平行的最细双点划线表示。
均布动荷载
F
线速度
v
最小抵抗线
W
集中静荷载
P
风压
H h
坡度
i
均布静荷载
Q
风量
Q
角度
αβθ
垂直力
N
风速度
