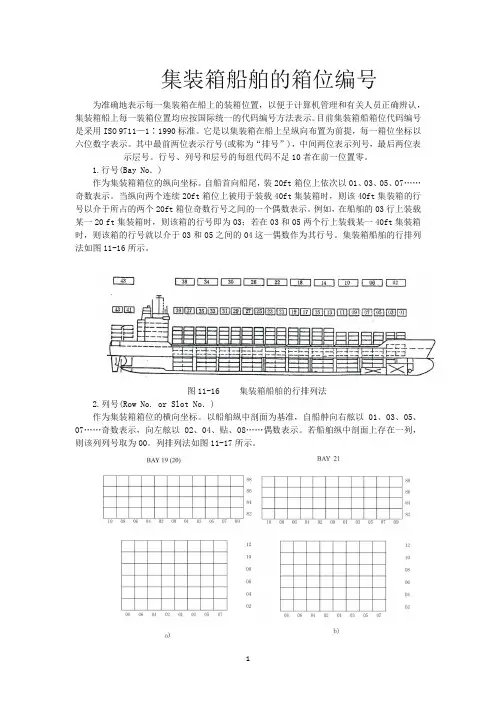

集装箱船箱位编号
集装箱船舶的箱位编号为准确地表示每一集装箱在船上的装箱位置，以便于计算机管理和有关人员正确辨认，集装箱船上每一装箱位置均应按国际统一的代码编号方法表示。
目前集装箱船箱位代码编号是采用ISO 9711—1∶1990标准。
它是以集装箱在船上呈纵向布置为前提，每一箱位坐标以六位数字表示。
其中最前两位表示行号(或称为“排号”)，中间两位表示列号，最后两位表示层号。
行号、列号和层号的每组代码不足10者在前一位置零。
1.行号(Bay No．)作为集装箱箱位的纵向坐标。
自船首向船尾，装20ft箱位上依次以01、03、05、07……奇数表示。
当纵向两个连续20ft箱位上被用于装载40ft集装箱时，则该40ft集装箱的行号以介于所占的两个20ft箱位奇数行号之间的一个偶数表示。
例如，在船舶的03行上装载某一20 ft集装箱时，则该箱的行号即为03；若在03和05两个行上装载某一40ft集装箱时，则该箱的行号就以介于03和05之间的04这一偶数作为其行号。
集装箱船舶的行排列法如图11-16所示。
图11-16 集装箱船舶的行排列法2.列号(Row No. or Slot No．)作为集装箱箱位的横向坐标。
以船舶纵中剖面为基准，自船舯向右舷以01、03、05、07……奇数表示，向左舷以02、04、贴、08……偶数表示。
若船舶纵中剖面上存在一列，则该列列号取为00。
列排列法如图11-17所示。
图11-17 集装箱船舶列和层的排列图3.层号(Tier No．)作为集装箱箱位的垂向坐标。
舱内以全船最低层作为起始层，自下而上以02、04、06、08 ……偶数表示。
舱面也以全船舱面最低层作为起始层，自下而上以82、84、86、88……偶数表示。
舱内和舱面非全船最低层的层号大致上以距船舶基线高度相同，层号相同为原则确定。
层的排列如图11-17所示。
显然，全船每一装箱位置，都对应于惟一的以六位数字表示的箱位坐标；反之，一定范围内的某一箱位坐标，必定对应于船上一个特定而惟一的装箱位置。
集装箱船舶ppt
集装箱船舶的配积载
Company LOGO
任务二： 列号03表示的是中间往 右 舷第 二 列。
列号04表示的是中间往 左 舷第 二 列。
写出图中列号：
BAY 03
BAY 05
BAY 09
08 06 04 02 00 01 03 05 07
08 06 04 02 01 03 05 07
08 06 04 02 00 01 03 05 07
BAY 03
BAY 05
BAY 07
09 08 07 06 05 04 03 02 01
08 06 04 02 01 03 05 07
08 06 04 02 00 01 03 05 07
07 06 05 04 03 02 01
06 04 02 01 03 05
06 04 02 00 01 03 05
Company
LOGO
集装箱运输实务
E d i t 课y题o：u 集r 装s箱l 船o 舶g a的n配积h 载e r e
集装箱船舶基础知识
Company LOGO
复习： 一、集装箱船的类型
1、部分集装箱船 2、全集装箱船 3、可变换集装箱船 4、滚装集装箱船
二、集装箱船的结构特点
1、舱口大 2、舱内无中间甲板 3、舱内采用分格结构 4、双层侧壁、双层舱壁、双层船底
86
84 82
08 06 04 02 00 01 03 05 07
H2表示舱内第二层 04也表示舱内第二层
08
层号D2和82分别是什么意思？
06
04 02
06 04 02 00 01 03 05
D2表示甲板第二层 82表示甲板第一层
Company LOGO
国际标准集装箱基本知识 PPT
核对号计算中箱主代码字母的等效数字
例：集装箱的箱主代号和顺序号为 ABZU 123456，求其核对数字。
其等效数值、加权系数和乘积之和可列表求得，见表。 求核对数的计算表
4、尺寸与箱型代号
XX XX
箱型代码 尺寸代码
例如: 22G1指箱长为20英尺(6068mm)，箱宽为8 英尺(2438mm)和箱高为8英尺6英寸(2591mm)， 上方有透气罩的通用集装箱。
如：22G1 （22为尺寸代号，G1为箱型代号）
第一个字符表示箱长：其中10 ft箱长代号为 “1”；20 ft箱长代号为“2”；30 ft箱长代 号为“3”；40 ft箱长代号为“4”。特殊箱长 的集装箱用英文字母表示。
箱高与代号：
表示箱型代号的字母
二、作业标记
2 、 超 高 超 重 标 志 : 长 40ft 设 超 重 ， 高超过8.6ft的设超高。
本课小结：集装箱的标记
识别标记：
箱主代号、顺序号、核对数、尺寸箱型代号
作业标记：载重标记、超高、危险标记等
通行标记：国际铁路联盟标记、安全合格牌照 集装箱
批准牌照、检验合格徽
本章小结：国际标准集装箱
2、安全合格牌照
该牌照表示集装 箱已按照《国际 集装箱安全公约》 （International Convention for Safe Container,简称CSC 公约）的规定， 经有关部门试验 合格，符合有关 的安全要求，允 许在运输运营中 使用。
3、集装箱批准牌照
为加速集装箱在各国 间流通，联合国欧洲 经济委员会制定了一 个《集装箱海关公 约》，凡符合《集装 箱海关公约》规定的 集装箱，可以贴上 “集装箱批准牌照”， 在各国间加封运输， 即不必开箱检查箱内 的货物。
你知道吗？每个集装箱的编号都是独一无二的！
你知道吗？每个集装箱的编号都是独一无二的！你知道吗？每个集装箱的编号都是世界上独一无二的，由11位编码组成。
下面我们就来看看这11位的编码是如何组成的。
标准箱号构成基本概念：采用ISO6346（1995）标准。
11位编码的构成标准集装箱箱号由11位编码组成，包括三个部分：1、第一部分由4位英文字母组成。
前三位代码（Owner Code）主要说明箱主、经营人，第四位代码说明类型，通常以字母'U'表示集装箱，若为'J'表明该集装箱为集装箱配件，若为'Z'为拖车平板。
列如CBHU开头的标准集装箱是表明箱主和经营人为中远集运。
2、第二部分由6位数字组成。
是箱体注册码（Registration Code），用于一个集装箱箱体持有的唯一标识。
3、第三部分为校验码（Check Digit）由前4位字母和6位数字经过校验规则运算得到，用于识别在校验时是否发生错误。
即第11位数字。
根据校验规则箱号的每个字母和数字都有一个运算的对应值。
箱号的前10位字母和数字的对应值从0到Z对应数值为0到38，11、22、33不能对11取模数，所以要除去。
箱号校验规则第N位的箱号对应值再分别乘以2^（N－1）（N＝1，2，3………10）例如：箱号为CBHU3202732的集装箱它的第1位代码为C它的代码值＝代码的对应值×2^（1－1）＝13×2^0=13×1＝13。
类推第2位代码为B它的代码值＝代码的对应值×2^（2－1）＝12×2^1=12×2＝24以此类推得到箱号前10位代码的代码值。
将前10位的代码值乘积累加后对11取模箱号为CBHU3202732的集装箱前10位箱号的代码累加值＝4061，取11的模后为2，就是这个箱号第11位的识别码的数值。
以此类推，就能得到校验码。
A=10 B=12 C=13 D=14 E=15 F=16 G=17 H=18 I=19 J=20 K=21 L=23 M=24N=25 O=26 P=27 Q=28 R=29 S=30 T=31 U=32 V=34 W=35 X=36 Y=37Z=38对11取模后当余数等于11时候就会出现两位10余码，所以对应码就取消了11的倍数，比如11，22，33等，但是运算下来还是有这种11倍数余码。
集装箱知识汇总.pptx
罐式集装箱（Tank Container/Liquid Bulk Container ， TK）
类型：20TK、40TK 这是一种由箱体框架和罐体两部分组成的集装箱，适用于装载酒类、油类、化学品 等液体货物并为装载这类货物而具有特殊结构和设备的集装箱。用这种集装箱，在 装货时，货物由液罐顶部的装货孔进入；卸货时，货物由排出孔靠重力作用自行流 出或由顶部装货孔吸出。 也叫坦克柜
第7页/共27页
冷藏集装箱（Refrigerated Container，RF/RH）
类型：20RF、40RF、40RH 备有制冷装置（如压缩机组）的保温集装箱。制冷装置安装在集装箱标准尺寸范围 内，故又称为内藏式冷藏集装箱。它以运输冷冻食品为 主，箱内顶部装有挂肉类、 水果的钩子和轨道，适用于装载冷藏食 品、新鲜水果或物种化工产品等。 温度设置：±23℃ 、 ±30℃ ，新产品可达-60℃。冷藏箱多为白色或银色，而用于 运输危险品的冷藏箱箱体颜色多为红色。
类型：20GP、20HC、20HG、40GP、40HC、40HG、4HHG、45HC
是一种具有风雨密性全封闭的，除冷冻货、活动、植物外，不需要调节温度，且在 尺寸、重量等方面均适于集装箱货物所使用的集装箱中最常使用的标准集装箱。这 种集装箱可供在运输中装运尽可能多的货种，如日用百货、食品、机械、仪器、家 电用品、医药及各种贵重物品等，是使用最广泛的一种集装箱。
FAMILIAR ISO (NEW)
22P1 22B0 22G0/22G1 25G1 22G0/22G1 22U6 22H0 22U1 29P0 22R1 22T0 22V0
第4页/共27页
集 装 箱 明 细 分 类 表
SPARCS CODE 40BU 40FR 40FH 40GP 40HC 40HG 4HHG 40HT 4HHT 40IN 40OT 40PF 40RF 40RH 40TK 40VE 45HC
集装箱船舶基础知识讲解.ppt
一、集装箱船舶的类型
3.兼用集装箱船 (Convertible container ship) ❖ 又称可变换的集装箱船，这种船舶在舱内备
有简易可拆装的设备。当不装集装箱而装运 一般杂货或其他散货时，可将其拆下。散/集 两用船(Bulk-container carrier)或多用途船 (Multipurpose carrier)都属于兼用集装箱船。
❖ 3.箱格导口 ❖ 由于箱格导柱与集装箱之间的空隙较小，为
了便于集装箱进入箱格内，在箱格导柱的上 端设有倾斜面的导向装置，称为“导口”
三、与积载有关的装置和设备
❖ 4. 舱口 ❖ 集装箱船的舱口有单列、双列和三列等三种： ❖ 1) 单列舱口(One-row hatch)。此舱口的长度覆盖1
行集装箱，而宽度可覆盖好几列集装箱 (一般可盖 住7列以内)。 ❖ 2) 双列舱口(Two-row hatch)。此舱口的长度可覆 盖2行集装箱，宽度方向可覆盖两列集装箱。 ❖ 3) 三列舱口(Three-row hatch)。舱口的长度可覆 盖2行集装箱，宽度方向可覆盖三列集装箱。
❖ 3) 强度。集装箱堆放在舱盖上时，其载荷集中在集装箱四 角的角件底部，由于这几个载荷承载点靠近舱盖的边板，因 此在结构上是能够承受这些载荷的。但是，在装lA型箱船舱 的舱盖上，若要堆装两行lC型箱时，则在舱盖中央部位承受 的载荷相当大，这就要在这一部位增加舱盖桁材的高度和舱 盖板的厚度，以提高这一部位舱盖的强度
二、集装箱船舶的结构特点
❖ 5.货舱内装有固定的格栅结构，以便于集装箱的装 卸和防止船舶摇摆时箱子移动。格栅结构由角钢立 柱、水平桁材和导箱轨组成。在装卸时，集装箱可 通过导箱轨顶端的喇叭口形的导槽，顺着导箱轨顺 利地出入货舱。货舱内纵向一般可装2个40ft或4个 20ft的集装箱，在横向可装6~14列集装箱，而在垂 向可堆放5~11层集装箱。装在舱内的集装箱被放置 在格栅结构的箱格中，因此无需紧固。
五定班轮集装箱箱位号培训概诉
电子船图信息培训江 阴 中理 外 轮 理 货 有 限 公 司
一 . 基本概念
• 1. 定义
“五定”班轮是指按照定港口、定航 线、定班期、定运时、定船舶的“五定” 运作模式。 • 2. 特点 运行增速、手续简便、船期保证、 安全优质、价格优惠
二. 背景资料
• “长江支线五定班轮”出口电子船图发送实行方案
附件一
附件二
三. 业务流程
• 1.准备工作：
① 代理提供“五定班轮”船名、船舶规范（空白 船舶电子船图）、出口清单及抵港时间。 ② 外理与调度联系五定班轮靠港时间。
• 2.理箱作业（仅指记录箱位号）：
① 根据船舶贝位图，准确记录实装箱的箱位号。 箱位号由6位数字组成，前两位代表行位，中间两位 代表列位，后两位代表层位。 行位（BAY）：在船图上，以20英尺集装箱为模数， 从船首到船尾，用奇数进行编号（如01、03、 05……）；而介于两奇数之间的相邻偶数则表示40英 尺集装箱行位（01、03间用02表示）
3.核对交付
为确保传输集装箱“五定班轮”电子船图信息数据 的质量，我们需要进行两次确认。首先由当班理货员 在结束后核对集装箱箱位的准确，确认无误后再递交。 苏南办事处负责对递交上来的箱位数据进行再次核对， 确保准确后再通过邮件传输给代理。 苏南办事处登记好“五定班轮”电子船图信息数 据，每月统计好电子船图数量，并提交给业务科，以 作为收费依据。
为提高支线船舶作业效率，保障港口作业安 全，根据上港集团生产业务部要求，拟实行出口电 子船图发送方案。 为逐步落实及普及该方案，现要求各支线船公 司以“长江支线五定班轮”为基础，率先推行出口 电子船图发送试点工作，同时由于2014年4月1日 起，各“长江支线五定班轮”正式实施出口电子船 图。
01集装箱号大全
一、标准箱号构成基本概念：采用ISO6346（1995）标准。
标准集装箱箱号由11位编码组成，包括三个部分：1、第一部分由4位英文字母组成。
前三位代码(Owner Code) 主要说明箱主、经营人，第四位代码说明集装箱的类型。
列如CBHU 开头的标准集装箱是表明箱主和经营人为中远集运。
2、第二部分由6位数字组成。
是箱体注册码（Registration Code）, 用于一个集装箱箱体持有的唯一标识。
3、第三部分为校验码（Check Digit）由前4位字母和6位数字经过校验规则运算得到，用于识别在校验时是否发生错误。
即第11位数字。
根据校验规则箱号的每个字母和数字都有一个运算的对应值。
箱号的前10位字母和数字的对应值从0到Z对应数值为0到38，11、22、33不能对11取模数，所以要除去。
2、第N位的箱号对应值再分别乘以2N－1 （N＝1，2，3………..10）例如：箱号为CBHU3202732的集装箱它的第1位代码为C，它的代码值＝代码的对应值×21－1 ＝13×1＝13。
类推第2位代码为B它的代码值＝代码的对应值×22－1 ＝12×2＝24以此类推得到箱号前10位代码的代码值。
将前10位的代码值乘积累加后对11取模箱号为CBHU3202732的集装箱前10位箱号的代码累加值＝4061，取11的模后为2，就是这个箱号第11位的识别码的数值。
以此类推，就能得到校验码美国总统轮船(APL) APLU APSU韩进(HANJIN) HJLU HJCU现代(HYUNDAI) HYNU HYGU以星(ZIM) ZIMU ZCSU阳明(YML) YMLU YMGU法国达飞(CMA-CGM) CMAU CMCU川崎(K LINE) KKFU KKTU KLFU KLTU赫泊罗特(HAPPAG-LLOYD) HPLU中海(CHINA SHIPPING) CCLU CSLU高丽海运(KMTC) KMTU日本邮船(NYK LINE) NYKU万海(WANHAI) WHLU意大利邮船(LT) LTLU北欧亚(NORASIA) NORU太平船务(PIL) PILU宏海箱运(RCL) RCLU正利(CNC) CNCU俄罗斯远东(FESCO) FESU公共租箱公司AMFICON AMFUBRIDGEHEAD CONTAINERS BHCUCAPITAL CLHUCARLISLE CRLUCONTAINER APPLICATION INTERNATIONAL CAXU IKKU INTU IRNU CRONOS CRXU HNPU IATU ICSZ IEAU INNU ITLU LPIU FLEXI-VAN FFFZ FLXZ FVIC UFCC SKIZ XTRC FLGZ ZMFCXNPZ XDAZ XNOZ GCEZFLORENS FBLU FSCUGATEWAY GATUGE SEACO AMERICA APLS APLU CBFU CLOU CTIU DVRU ECMU EMAU GCEG GSTU ICCU ITLS LYKU MAEU SCCU SCDC SCPU SCXU SCZU SCZY SENU SPLU SSIU STBU UFCU WCSU XTRUZCSU ZIMUGOLD GLDU GRDU SLMU TECUONE WAY ANYU LSEUTEX TAINER MLCU PRSU TEXU TGHU WCIU XTRUTIP INTERNATIONAL CRMU GCEUTRAC INBU IPXU IRNU IRSZ MTYU TAXZ TRZZ TRANSAMERICA ICSU NSIU TOLU TPHU TRLU TRZUTRITON TRIU TTNUUNITED CONTAINER SYSTEMS UXXUUNITED EQUIPMENT SERVICES UESUWATERFRONT CONTAINER EASU WFHUXTRA INTERMODAL SKIZ XTCZ。
01集装箱号大全
一、标准箱号构成基本概念：采用ISO6346（1995）标准。
标准集装箱箱号由11位编码组成，包括三个部分：1、第一部分由4位英文字母组成。
前三位代码(Owner Code) 主要说明箱主、经营人，第四位代码说明集装箱的类型。
列如CBHU 开头的标准集装箱是表明箱主和经营人为中远集运。
2、第二部分由6位数字组成。
是箱体注册码（Registration Code）, 用于一个集装箱箱体持有的唯一标识。
3、第三部分为校验码（Check Digit）由前4位字母和6位数字经过校验规则运算得到，用于识别在校验时是否发生错误。
即第11位数字。
根据校验规则箱号的每个字母和数字都有一个运算的对应值。
箱号的前10位字母和数字的对应值从0到Z对应数值为0到38，11、22、33不能对11取模数，所以要除去。
2、第N位的箱号对应值再分别乘以2N－1 （N＝1，2，3………..10）例如：箱号为CBHU3202732的集装箱它的第1位代码为C，它的代码值＝代码的对应值×21－1 ＝13×1＝13。
类推第2位代码为B它的代码值＝代码的对应值×22－1 ＝12×2＝24以此类推得到箱号前10位代码的代码值。
将前10位的代码值乘积累加后对11取模箱号为CBHU3202732的集装箱前10位箱号的代码累加值＝4061，取11的模后为2，就是这个箱号第11位的识别码的数值。
以此类推，就能得到校验码美国总统轮船(APL) APLU APSU韩进(HANJIN) HJLU HJCU现代(HYUNDAI) HYNU HYGU以星(ZIM) ZIMU ZCSU阳明(YML) YMLU YMGU法国达飞(CMA-CGM) CMAU CMCU川崎(K LINE) KKFU KKTU KLFU KLTU赫泊罗特(HAPPAG-LLOYD) HPLU中海(CHINA SHIPPING) CCLU CSLU高丽海运(KMTC) KMTU日本邮船(NYK LINE) NYKU万海(WANHAI) WHLU意大利邮船(LT) LTLU北欧亚(NORASIA) NORU太平船务(PIL) PILU宏海箱运(RCL) RCLU正利(CNC) CNCU俄罗斯远东(FESCO) FESU公共租箱公司AMFICON AMFUBRIDGEHEAD CONTAINERS BHCUCAPITAL CLHUCARLISLE CRLUCONTAINER APPLICATION INTERNATIONAL CAXU IKKU INTU IRNU CRONOS CRXU HNPU IATU ICSZ IEAU INNU ITLU LPIU FLEXI-VAN FFFZ FLXZ FVIC UFCC SKIZ XTRC FLGZ ZMFCXNPZ XDAZ XNOZ GCEZFLORENS FBLU FSCUGATEWAY GATUGE SEACO AMERICA APLS APLU CBFU CLOU CTIU DVRU ECMU EMAU GCEG GSTU ICCU ITLS LYKU MAEU SCCU SCDC SCPU SCXU SCZU SCZY SENU SPLU SSIU STBU UFCU WCSU XTRUZCSU ZIMUGOLD GLDU GRDU SLMU TECUONE WAY ANYU LSEUTEX TAINER MLCU PRSU TEXU TGHU WCIU XTRUTIP INTERNATIONAL CRMU GCEUTRAC INBU IPXU IRNU IRSZ MTYU TAXZ TRZZ TRANSAMERICA ICSU NSIU TOLU TPHU TRLU TRZUTRITON TRIU TTNUUNITED CONTAINER SYSTEMS UXXUUNITED EQUIPMENT SERVICES UESUWATERFRONT CONTAINER EASU WFHUXTRA INTERMODAL SKIZ XTCZ。
集装箱船舶基础知识讲解课件
根据装载集装箱的数量，集装箱船可以分为小型、中型和大型三种类型。根据运输距离 的远近，集装箱船又可以分为近洋和远洋两种类型。不同类型的集装箱船适用于不同的 运输需求，例如近洋型集装箱船主要适用于短途运输，而远洋型集装箱船则适用于长途
运输。
பைடு நூலகம்
02
CATALOGUE
集装箱船舶结构与设备
船体结构
03
CATALOGUE
集装箱船舶运输流程
集装箱装卸流程
01
02
集装箱装卸流程包括集 装箱的装船、卸船以及 在码头堆场的堆放和移动。
集装箱装船时，需按照 预定的配载图进行排列， 确保船舶稳定性。
03
卸船时，需根据船上集 装箱的摆放顺序逐一卸 下，并按照码头堆场要 求堆放。
04
装卸过程中需注意安全 操作，避免损坏集装箱 或造成事故。
中国集装箱船舶市场现状与趋势
中国集装箱船舶运力
中国集装箱船舶的运力规模、分布以及主要运输公司的市场份额。
中国进出口贸易与集装箱船舶运输
分析中国进出口贸易量与集装箱船舶运输需求之间的关系，预测未来市场发展趋势。
未来集装箱船舶技术发展与创新
新一代集装箱船舶设计
介绍新一代集装箱船舶的设计理念、 特点和技术创新，如绿色环保、高效 节能等。
绑扎设备
为了确保集装箱在运输过 程中的安全，需要使用绑 扎设备对集装箱进行固定。
货舱设备
货舱内部通常会配备相应 的设备，如导轨、货架等， 以便更好地装载和保管集 装箱。
运输设备
推进系统
集装箱船舶通常配备有大型的推进系统，用于提 供船舶所需的动力。
导航系统
为了确保船舶的安全和准确定位，需要使用先进 的导航系统。
集装箱在船上的位置表示
1）行号(Bay No.):作为集装箱箱位的
86
纵向坐标。自船首向船尾，装20ft箱的
箱位上依次以01、03、05、07…奇数
表示
82
舱面也以全船舱面最低层作为起始层，
自下而上以82、84、86、88…偶数表示
显然，全船每一装箱位置，都对应于唯一的以六位 数字表示的箱位坐标；反之，一定范围内的某一箱 位坐标，必定对应于船上一个特定而唯一的装箱位 置。
图3-5 集装箱船的行号编号 26
垂向 06
横向
纵向
左舷
层 第四层（甲板上）
右舷
层 第六层（舱内）
列 左舷第四列
左舷
列 右舷第三列
右舷
列号：作为集装箱箱位的横向坐标。
第二节 集装箱在船上的位置表示
显然，全船每一装箱位置，都对应于唯一 的以六位数字表示的箱位坐标；反之，一 定范围内的某一箱位坐标，必定对应于船 上一个特定而唯一的装箱位置。
第三节 集装箱在船上的位置表示
为准确地表示每一集装箱在船上的装箱位置，以便于 计算机管理和有关人员正确辨认，集装箱船上每一装 箱位置应按国际统一的代码编号方法表示。
目前，集装箱船箱位代码编号是采用ISO/TC104委员 会规定的方法。
箱位编号方法 它是以集装箱在船上呈纵向布置为前提，每一箱位坐
标以六位数字（010102；020202；010282）表示 的。其中最前两位表示行号，中间两位表示列号，最 后两位表示层号。行号、列号和层号的每组代码不足 10者在前一位置零。
第二节 集装箱在船上的位置表示
一、行号(Bay No.)：集装箱在船舶纵向（艏-艉方向）
集装箱船结构和配载图PPT课件
13
从船舶右舷到左舷我们可以看到集装箱整齐地摆放 在格栅里面，这个就是列号，也就是横向立体位置。
可编辑课件
14
层号
层号（Tier No.）
表示集装箱箱位的垂线位置。
舱内从最底层起， 以H1，H2，H3，……表示；
甲板从舱面起算， 以D1，D2，D3，……表示。
舱内从最底层起， 以02，04，06，……偶数表示；
甲板从舱面起算， 以82，84，86，……偶数表示。
可编辑课件
15
我们现在看到的船舶右舷—甲 板上装载了4--6层集装箱,船舱 里装有同等数量的集装箱显然 这个就是层号,也就是上下方向
可编辑课件
16
集装箱箱位列号、层号分布示意图
可编辑课件
17
港口船公司调度中心的配载计划员
可编辑课件
18
积载总图
集装箱船的结构图:以OOCL的 东方亚特兰大8888TEU为例
可编辑课件
1
OOCL东方亚特兰大的船舶数据
可编辑课件
2
船首
可编辑课件
3
船尾
可编辑课件
4
可编辑课件
5
集装箱船 舶的结构
可编辑课件
这是双层结构的集装箱船 体。这种双层结构的侧壁 和船底可装压载水以调整 船舶的稳性。全集装箱船 的船舱内均采用箱格结构， 它是利用角钢把船舱按集 装箱的尺寸分成许多箱格。 箱格从货舱底部到舱口垂 直设置，集装箱装卸时角 钢起导向柱作用，故称箱 格导柱，同时对集装箱在
可编辑课件
26
正确识读集装箱系固图
可编辑课件
27
小
斌
THANK YOU !
制
集装箱标识辨识PPT课件
集装箱标识辨 识I
复习：集装箱的种类
GP----General Purpose Container 通用集装箱
RF----Reefer Container 冷藏集装箱
TK----Tank Container 罐式集装箱
OT----Open Top Container 开顶集装箱
集装箱尺寸
• ICC 20尺普通箱
• IAA 40尺普通箱
• IAAA 40尺高箱
20ft×8ft×8ft6in 40ft×8ft×8ft6in 40ft×8ft×9ft6in
香港
深圳港 上海港
问题：
• 如何辨别集装箱？ • 集装箱上各种标识的含义？
今天的目标
熟悉集装箱的主要类型，能识别集装箱上各种标识的意义
船公司名称
中海集装箱运输有限公司
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
层号
第 一
舱内（Hatch） ：以H开头，由下往上H1、H2、 H3……. 。
种 甲板（Deck） ：以D开头，由下往上D1、D2、D3….
第 二 种
舱内：02、04、06….. 甲板：82、84、86…. 例如：层号H2和04分别是什么意思？
那么10呢？
图7-5 集装箱船的行号编号
2.列号(Row No.or Slot No.):
作为集装箱箱位的横向坐标。以船舶纵中剖面为基准:
■自船中向右舷 以01、03、05、 07…奇数表示；
■自船中向左舷 以02、04、06、 08…偶数表示；
■列位总数是奇数，中间列位用00 表示；列位是偶数，取消中间00 位，按右舷用01、03、05…表示， 左舷用02、04、06…表示。
项目五 集装箱船舶配积载的认知 任务1认识集装箱船舶及箱位号
复习：
哪些货物属于典型货物，哪些货物属于 特殊货物？ 那么集装箱在集装箱船上是如何装载的 呢？
这些集装箱船有什么不一样？
集装箱船（Container Ship）的 类型
（1）全集装箱船 （2）部分集装箱船
它们的特征 是什么？
（3）可变换集装箱船
列顺序号。 作为作自集为船装集首箱装向箱箱船位箱尾的位，横的装向垂2坐向0F标坐T箱。标的以。箱船全位舶以上纵偶依中数次剖表以面示0为层1、基号0准，3、，甲0自板5…船与奇中舱数内表分示开；当纵 向右表向舷示两以。个0即1连、舱续0内32、自0F0下T5箱、而位0上7上…依被奇次用数用于表02装示、载，04向、0F左0T6集舷…装以表箱0示2时、；，0甲4则、板该0上64、从0F甲T集板装底箱箱位 08…层的偶算行数起号表，以示往介。上于若依所船次占舷用的纵数两中字个剖82面、0F存8T4箱在、位一86的列…奇，表数则示行该号列之列装箱船舶的配积载
一、集装箱船配积载
船公司 积载图
计划配载图 码头
船公司根据订舱单进行分类整理以后，编制一个计划配载图，又称预配图或 配载计划。
而码头上实际装箱情况与预配图将会有出入，根据实际装箱情况而编制的 船图称为积载图，又称最终积载图或主积载图。
二、集装箱船的箱位号
每个集装箱在全集装箱船上都有一个用 6个阿拉伯数字表示的箱位号。
1. 170284指的是哪个位置？ 2. 练习册P20，第四题
总结
这节介绍了集装箱船的有关基本 知识，集装箱船舶的配积载方法，也 是理货员考试的重点内容。
作业 习题册 P19 第二节 第一题
谢谢
以“行”“列”“层”三位空间来表示 在船上位置。
例如：03 04 82
行列 层
列
行
层
v 【集装箱船舶配积载——箱位编号方法】
§ 通常用箱位号表示每个集装箱在船舶上的准确位置，该箱 位号由6位阿拉伯数字组成。这6位数字反映了箱子在船舶 上的空间坐标。
• 前2位表示集装箱的排号（行号） • 中间2位表示集装箱的列号 作•为后箱2位位纵表向示坐集标装的箱“的行层号”号是指集装箱在船舶纵向（首尾方向）的排
三、与积载有关的装置和设备 1．箱格导柱
图7-3 集装箱船的箱格导柱
箱格导柱在哪里？
2． 3． 4． 5．舱盖
箱格货舱
杂货船船舱
集装箱船船舱
箱格导口
图7-4 导口形式 a）固定式导口 b）铰接式导口 c）翻转型导口 d）移动型导口
集装箱船结构
舱口
单列舱口，双列舱口，三列舱口 （学生到黑板画图）
v 【集装箱船舶配积载——船舶侧视图】
v 【集装箱船舶配积载——俯视及横剖切面图】
v 【集装箱船舶配积载——船上位置编码举例】
1.行号的表示方法
“行”: 船舶纵向（首尾方向），由船首向船尾顺序排列。 以20英尺箱为模数，用奇数编号（01、03、05….）,40英 尺集装箱用介于两奇数之间的偶数表示（02、06 、 10.…）。 例如：行号 07表示的是20英尺箱在第07行
（4）滚装集装箱船
全集装箱船
滚装集装箱船
集装箱船的结构特点
集装箱船的结构特点
1、舱口大，“统舱口” 2、舱内无中间甲板 3、舱内采用分格结构 4、双层侧壁，双层舱壁和双层船底，有利增强纵、 横向和扭曲强度 5、集装箱船剖面呈“U”型，在船纵向设置了许多横 舱壁，增加了横向强度
集装箱船剖面图
