工业冷水机说明书 2
工业冷水机操作指导书
文件制修订记录1.0目的/Aim:1.1为操作者提供使用说明,确保使用者及设备的安全。
2.0参考文件/Reference Instruction:2.1 相关设备的操作说明书3.0设备/材料/ Equipment/Material:3.1 工业冷水机机LT-5A4.0准备/要求/Prepare/Requirement:4.1确保输入电压为三相380V，功率4KW以上。
5.0安全/维护/Safety/Maintenance:5.1 日常维护5.2.1 设备故障时，请立即关闭设备电源，通知专职维修人员到现场检查。
5.2.2 未经培训且未经设备管理部门允许，请不要打开设备外壳触摸内部电路。
5.2.3 遇危险或紧急情况时，按下设备的压缩机按钮和水泵按钮，并把总电源开关关闭，将设备停止下来，故障排除后方可将重新开机。
5.2.4设备在冻水管装置中已安装旁通阀，当冻水流量减少时，可利用调节旁通阀达到舒缓水泵压力及防止蒸发器结冰目的。
5.2.5如设备停用一段时间，水泵泵叶可能被污积物凝固，再开机时必须先用螺丝刀拨动马达后盖风叶，以避免泵泵叶卡死而将马达烧毁。
6.0操作程序/Operation Process:6.1 开机操作程序6.1.1 首先打开冷却水阀门，检查设备水箱及冷凝器是否加满水。
6.1.2 合上电箱的总电源开关。
当把电源开关合上时，设备的电源指示灯将点亮，表示电已送到控制箱里。
6.1.3 检查设备周围有无影响设备的运行物件。
（如机顶不能放置任何物件，保证散热正常）6.1.4 将温度控制器设定于使用温度（勿低于5°C，冻水温度调得太低会降低设备的制冷效率，甚至使蒸发器铜管表面结冰而爆裂）。
6.1.5 打开水泵运行按钮。
6.1.6 打开压缩机按钮（注意压缩机运行是在打开水泵按钮3分钟才开始，以免压缩机过载）当冻水温度至温控表所设定之温度时，压缩机会自动停止，冻水温度升高时，压缩机会自动启动。
6.2 关机操作程序6.2.1 关闭压缩机按钮。
工业冷水机CW-5000说明书
工业冷水机CW-5000/CW-5200 CW-5000/ 5200工业冷水机使用安装说明书目录一．使用注意事项-------------------------------------------------------------- 16二．部件介绍-------------------------------------------------------------------- 17三．安装说明-------------------------------------------------------------------- 18四．运行状况与参数调整----------------------------------------------------- 19五．流量报警与输出端口----------------------------------------------------- 23六．技术参数-------------------------------------------------------------------- 24七．简单故障处理-------------------------------------------------------------- 26感谢您购买广州特域机电有限公司的产品，请在使用前仔细阅读使用安装说明书，并妥善保管。
本使用安装说明书并非质量保证书，对印刷错误的更正, 所述信息谬误的勘误，以及产品的改进，均由广州特域机电有限公司随时做出解释，恕不预先通知，修正内容将编入再版使用安装说明书中。
一、使用注意事项1、请确保电源插座接触良好并且地线可靠接地！虽然冷水机的平均工作电流不大，但是其瞬时工作电流有时高达6~10安培（AC110V电源机型瞬时工作电流有时高达10~15安培)。
2、请确保冷水机的工作电压稳定、正常！由于制冷压缩机对电源电压比较敏感，我公司标准产品的正常工作电压为200~250V（110V机型为100~130V）。
鸿森精科制冷机 全部型号操作说明
感谢你选购鸿森精科品牌工业冷水机，请在使用前仔细阅读使用说明书，并妥善保管，请勿撕毁设备上的标签，以便我们为你提供更好的售后服务。
由于产品的不断改进，所述内容可能随时做出修改，如有疑问，请与经销商或本公司售后部咨询。
特别声明：如果因未详细阅读使用说明书，造成设备损坏发生故障则不在本公司保修范围内，本公司不承担任何责任！目录1使用注意事项12 安装与启动调试23 34 显示面板操作说明45 56 电气原理图67 78 89 售后服务及保修9使用注意事项①请委托经销商或专业人员安装安装人员须具备相关的专业知识，持有政府认可的特种职业证书（如电工证、制冷工证）。
用户自行安装时，若操作错误可能导致火灾、触电、受伤、漏水、漏电等危害！②采取合理措施防止制冷剂泄露而使人窒息当设备安装在室内时，要采取恰当的强制通风措施，防止制冷剂一旦泄露量超过界限浓度而造成人员窒息。
③确认设备是否正确接地按法律规定，必须进行可靠的接地工程。
若接地不完善，可能导致人员触电受伤！④为保护循环水泵，严禁无水运行请确保水箱注入了足够水后再开机，否则水泵极易损坏。
⑤设备出现异常情况时，应立即停止设备运行，切断电源异常情况下（如设备异响，报警，冒烟），如继续使用可能导致火灾、触电、设备损坏等危险。
⑥请勿用湿手操作开关可能会导致人员触电受伤。
⑦散热孔以及不锈钢蒸发器须定期清洗必须15-30天清理一次散热孔，清洗不锈钢蒸发器，让设备保证最佳制冷效果。
⑧请使用鸿森精科公司提供的厂家原装配件本机在正常使用条件下保修期为12月，延长保修期需双方共同商榷，如客户需改装或更换配件请联系生产厂家为你提供原装配件，以保证设备的稳定性。
安装与启动调试*电气部分应由专业人员安装，不按安全规则操作导致机器损坏或人员受伤，概不负责。
1、此冷水机适合安装在室内，环境温度不超过35度，不要放置在有腐蚀气体或过多灰尘的地方，四面需保持1米以上的间距。
如需放在室外，必须加盖档雨棚。
冷水机使用说明书(v2.0软件的1.0版定版08.26)
冷却液循环机（冷水机）使用说明书V2.0 苏州索乐机电设备有限公司前言祝贺你！您已经做出了一个非常正确明智的选择。
首先，公司所有员工感谢您给予我们的这份信任，这本手册阐述了循环冷水机的操作及其基本工作原理，能够使您更好的使用这台机器的所有功能，所以我们也建议您在使用机器前能够完整的阅读本手册。
同时，为了您能更安全的使用我们的产品，提出以下一些注意事项：1)在您安装或操作机器前，请确保阅读过我们的使用手册并能完全理解手册中的内容和手册中列出的一些注意事项，如果在阅读手册中遇到任何问题，请您联系我们.2)如果因非专业人员在安装、操作、或维修过程中造成机器的损坏，不在本公司的保修范围之内。
3)机器在搬运的过程中，应轻拿轻放，否则易造成机器内部零件的松动，导致故障。
4)请留心所有警示标签。
5)请勿移除警示标签。
6)在机器水箱没有冷却液的情况下，请勿开启机器。
7)在维修或移动机器之前，请务必切断电源线的电源。
8)仅限专业人员修理和维护。
由于产品的更新换代，手册的内容可能与您的最新产品有稍许差异，在您第一次使用时请咨询现场服务人员。
在你以后的使用中，如果发现问题，请及时与我公司联系，我们会竭诚为您服务。
另外，由于编写者水平有限，手册中难免有不足之处，欢迎指出。
苏州索乐机电设备有限公司目录第1 章系统简介 (1)第2 章安装说明 (2)第3 章使用说明 (4)3.1 启动前的准备 (4)3.2控制器面板 (5)3.3操作指南 (6)3.3.1 开机 (6)3.3.2 设定温度 (6)3.3.3 启停压缩机 (8)3.3.4 启停水泵 (8)3.3.5 PID整定 (8)3.3.6停机 (8)3.4 高级应用模式 (9)3.5常见报警 (10)3.6 硬件接口 (选配) (11)第4 章一般问题解决 (12)附录一参数库 (13)附录二报警信息 (18)第 1 章系统简介恒温冷却液循环机是以冷却液（常用冷却液为水，低温常用合成冷却液，如乙二醇的水溶液等，以下简称冷却液或简称“水”）为传热介质，将其它需要冷却的仪器或设备产生的热量传递出来，通过制冷系统将热量散发到设备外部，从而保证设备在正常的温度范围内工作。

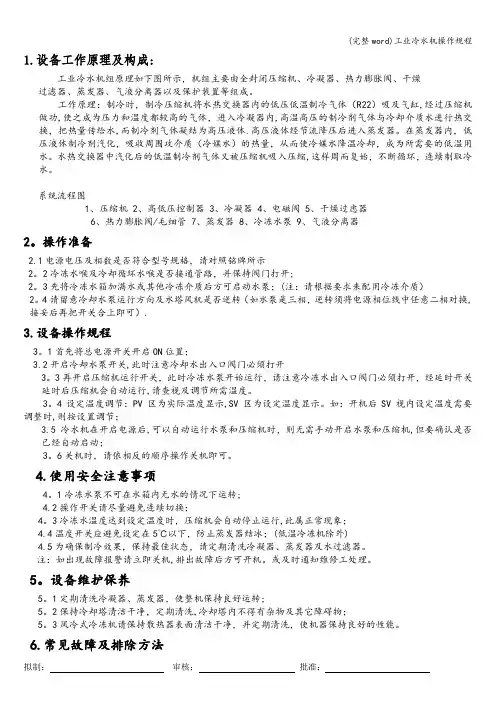

(完整word)工业冷水机操作规程
1.设备工作原理及构成:工业冷水机组原理如下图所示，机组主要由全封闭压缩机、冷凝器、热力膨胀阀、干燥过滤器、蒸发器、气液分离器以及保护装置等组成。
工作原理：制冷时，制冷压缩机将水热交换器内的低压低温制冷气体（R22）吸及气缸,经过压缩机做功,使之成为压力和温度都较高的气体，进入冷凝器内,高温高压的制冷剂气体与冷却介质水进行热交换，把热量传给水,而制冷剂气体凝结为高压液体.高压液体经节流降压后进入蒸发器。
在蒸发器内，低压液体制冷剂汽化，吸收周围攻介质（冷媒水）的热量，从而使冷媒水降温冷却，成为所需要的低温用水。
水热交换器中汽化后的低温制冷剂气体又被压缩机吸入压缩,这样周而复始，不断循环，连续制取冷水。
系统流程图1、压缩机2、高低压控制器3、冷凝器4、电磁阀5、干燥过虑器6、热力膨胀阀/毛细管7、蒸发器8、冷冻水泵9、气液分离器2。
操作准备2.1电源电压及相数是否符合型号规格，请对照铭牌所示2。
2冷冻水喉及冷却循环水喉是否接通管路，并保持阀门打开;2。
3先将冷冻水箱加满水或其他冷冻介质后方可启动水泵；(注：请根据要求来配用冷冻介质）2。
4请留意冷却水泵运行方向及水塔风机是否逆转（如水泵是三相，逆转须将电源相位线中任意二相对换,接妥后再把开关合上即可）.3.设备操作规程3。
1首先将总电源开关开启ON位置；3.2开启冷却水泵开关,此时注意冷却水出入口阀门必须打开3。
3再开启压缩机运行开关，此时冷冻水泵开始运行，请注意冷冻水出入口阀门必须打开，经延时开关延时后压缩机会自动运行,请查视及调节所需温度。
3。
4设定温度调节：PV 区为实际温度显示,SV 区为设定温度显示。
如：开机后SV 视内设定温度需要调整时,则按设置调节；3.5 冷水机在开启电源后,可以自动运行水泵和压缩机时，则无需手动开启水泵和压缩机,但要确认是否已经自动启动；3。
6关机时，请依相反的顺序操作关机即可。
4.使用安全注意事项4。
1冷冻水泵不可在水箱内无水的情况下运转;4.2操作开关请尽量避免连续切换；4。
工业风冷冷水机使用说明书
工业风冷冷水机使用说明书一、产品概述• 1.1 基本介绍• 1.2 技术参数• 1.3 产品特点二、安装准备• 2.1 设备选址• 2.2 设备安装要求• 2.3 设备连接• 2.4 电源接入三、操作步骤• 3.1 开机操作• 3.2 设定温度• 3.3 设定冷却模式• 3.4 设定流量四、故障排除• 4.1 常见故障及解决办法• 4.2 定期维护五、安全注意事项• 5.1 设备安全操作• 5.2 电源供应• 5.3 清洁和维护• 5.4 防火措施一、产品概述1.1 基本介绍工业风冷冷水机是一种利用风冷方式对水进行降温的设备。
它广泛应用于各类工业场所，为生产过程中的设备和机器提供冷却水源。
该冷水机采用高效降温技术，具有节能环保、稳定性高、操作简便等特点。
1.2 技术参数•制冷量：XXX kW•制冷剂种类：XXX•额定功率：XXX kW•进出水口直径：XXX mm•外形尺寸：XXX mm1.3 产品特点•高效降温：采用先进的制冷技术，能够快速、高效地降低水的温度。
•节能环保：采用先进的节能技术，减少能耗，降低对环境的影响。
•稳定性高：设备运行稳定可靠，能够长时间持续运行。
•操作简便：设备配备直观的操作界面，操作简单方便，适用于各类操作人员。
二、安装准备2.1 设备选址安装工业风冷冷水机时，应选择通风良好、无明火、无腐蚀性气体和快速流动空气的场所。
同时，要确保设备周围没有遮挡物，以免影响设备的散热效果。
2.2 设备安装要求•设备铺设平稳的地面，确保运行时不会震动。
•设备周围需保持一定的空间，以便散热。
•设备的进出水口需与管道连接，保持密封。
2.3 设备连接在连接设备之前，需要确认进水管道和出水管道的位置和尺寸，以确保与设备的进出水口匹配。
将管道与设备的进出水口连接，并确保连接处密封可靠，无漏水情况。
2.4 电源接入将冷水机的电源线与电源插座相连接，确保电源稳定。
同时，应注意电压和电流的符合设备的要求，以避免设备损坏。
安格斯工业冷水机说明书最新
感謝您選用了“安格斯”冷凍機，為了您能正確高效的使用，請詳細閱讀說明書。
一、安裝要求：1、冷凍機安裝前請選擇地基平穩，四周空曠，暢通及避免腐蝕、污染、日曬、雨淋，方便安裝維修之場所；2、根據冷凍機製冷量選用匹配的冷卻水塔。
冷水機管路配管，請根據機身喉尺寸進行安裝，切勿將冷卻水管尺寸縮小，這樣會引起高壓超載，影響製冷效果及增加耗電量；3、風冷式冷凍機請必須安裝在距離牆壁一米以上空間位置，以免造成散熱不良引起高壓過載影響製冷效果及增加耗電量。
注：（1）電源負載及接地部分，請依照相關法規施工！（2）新安裝的冷凍機冷凍水管必須包保溫層！二、開機準備首次運轉冷凍機必須先檢查下列事項是否正確：1、電源電壓及相數是否符合型號規格，請對照銘牌所示。
[注3HP以上冷凍機電源是採用三相五線，電壓380～415V/50HZ電源相位線分另為R、S、T，中性線（零線）N，接地導線為雙色線用E表示；機內設有錯缺相保護器,當在第一次開機時出現不亮燈或亮紅燈並顯示故障代碼及警號時，可將相線任意兩相對換接妥後合上開關即可；3HP以下冷凍機採用單相電源，電壓220-240V/50HZ電源相位線為L，中線為N，地線為E。
]2、冷凍水喉及冷卻循環水喉是否接通管路，並保持閥門打開；（請參考安裝示意圖）3、先將冷凍水箱加滿水或其他冷凍介質後方可啟動水泵；（注：請根據要求來配用冷凍介質）4、請留意冷卻水泵運行方向及水塔風機是否逆轉（如水泵是三相，逆轉須將電源相位線中任意二相對換，接妥後再把開關合上即可）。
三、操作順序1、首先將總電源開關開啟ON位置；2、開啟冷卻水塔和冷卻水泵開關，此時注意冷卻水出入口閥門必須打開（注：風冷式冷凍機無須配備冷卻水塔）。
3、再開啟冷凍機運行開關，此時冷凍水泵開始運行，請注意冷凍水出入口閥門必須打開，經延時開關延時後壓縮機會自動運行，請查視及調節所需溫度。
4、關機時，請依相反的順序操作關機即可。
四、面板示意圖及操作說明1、開機：①打開冷凍機電箱內的空氣開關；②按“PUN”啟動鍵，開啟冷凍機，此時冷凍水泵啟動；③按“COMP1”壓縮機1鍵、“COMP2” 壓縮機2鍵開啟壓縮機(如：只有一台壓縮機時，按“COMP2” 壓縮機2鍵無效。
Parker Hyperchill 工业冷水冷却机系列说明说明书
|Parker Hyperchill water chillers celebrate a presence of over 30 years in the industrial chiller market. This experience has led to a range which not only offers all the advantages typically offered by a quality water chiller, but also adds significant benefits for the industrial user. As such Hyperchill combines advanced design solutions, such as ener-gy saving scroll compressors and a sophisticated micro-processor, with unique features to meet the specific needs of industrial users: these include Hyperchill’s extreme flexibility towards the varying working conditions typically found in industry. The standard models are augmented by a wide range of options and accessories, which together ensure Hyperchill is the perfect solution to each and every industrial application. Hyperchill maxi-mizes productivity and minimizes costs, as well as easing conformity to regulations on water quality. Hyperchill is the perfect solution to industrial chilled water needs.FOCUSED ONFLEXIBILE SOLUTIONSApplications• Food (beverage, confectionery, chocolate,processing, storage)• Plastics (injection, blow molding, extrusion,film extrusion, thermoforming)• Lasers (welding, profiling, cutting, optics, medical, marking, aesthetics)• Printing and Graphics (manufacture, printing,cardboard, labels, plastic film)• Chemical (petrochemical, paints, solvents, temperature control)• Medical (imaging and oncology)• Mechanical (welding, cutting, profiling,polishing, rolling, grinding)• Other (wood, ceramics, gold & silver, biogas,pharmaceutical, compressed air, textile)The use of cold water is very common in industry. The motives are obvious: cold water improves productivity, secures industrial processes, and reduces costs. There are several methods of creating cold water, but water chillers are increasingly becoming the preferred solution. This can be attributed to the fact that chillers always supply the exact water temperature requested, even with differing ambient conditions and differing load requests, thus ensuring optimum efficiency. Water has furthermore become a very precious, and costly, natural resource. Chillers, by operating in a closed circuit, continuously reutilize the same water, and thereby avoid unwanted water waste. In addition, a number of directives have recently emerged to safeguard the quality of the water being utilized (for health reasons) as well as to restrict the discharge of impure water (to protect the envi-ronment); closed circuit chiller operation greatly simplifies conformance to these regulations. The needs of industry are changing, and a water chiller increasingly satisfies these needs.• Increases productivity, reduces costs• Optimizes industrial applications• Adaptable to individual customer needs• Accepts wide range of water temperaturesand fluctuating water flowsEasy to UseHyperchill is an all-in-one solution, with all components packaged inside. Compact dimensions and a low weight make it simple to position; all models can be installed outdoors.Maintenance is facilitated by removable front and side panels, and a condenser section which is isolated from the rest of the chiller.Hyperchill can be used in pressurized closed circuits, facilitating Economical & Environmentally FriendlyHyperchill standardly uses environmentally friendly refrigerant R407C on all models. R407C is characterized by a very high efficiency, providing lower power consumption.Fitted scroll compressors offer energy savings of around 20%. Multiple compressors (from PCW210) ensure significant energy savings at partial loads.Fail-Safe OperationHyperchill operates continuously in all conditions and with all appli-cations. Multiple compressors and twin independent refrigeration circuits (from PCW210) with automatic rotation offer increased peace of mind, as do an extensive list of safety devices.The oversized condensers with cleanable pre-filters ensure that Hyperchill operates in extreme ambients.Features & BenefitsCleanable Condenser Pre-filterA condenser pre-filter (standard) improves chiller performance and reduces maintenance.Scroll CompressorsHyperchill features advanced scroll compressors. These offer significantly lower power consumption and a reduced refrigerant charge . The unique tech-nology offers extreme reliability and renders the compressor near indestructible . Scroll compressors are also very user friendly , as they are extremely quiet and ensure the chiller requires no pre-heating . Furthermore, scroll compressors feature 50% fewer moving parts and emit lower vibration levels, thus increasing the chiller’s longevity ./igfgIntegral PumpAs a standard feature, a pump is installed within the chiller itself. Twin pumps, or pumps with lower or higher available head pressures, are available on request. The water by-pass protects the pump in fluctuating load conditions.Options and AccessoriesCentrifugal FanDesigned for indoor installation, this version features fans which permit the condenser discharge air to be ducted.Remote Control KitsThree remote control kits are offered. The base version features remote on/off switching and gives an on/off and general alarm signal. The advanced version allows the user to perform all operations Advanced Remote ControlTechnical DataModel Chiller Unit PCW080PCW110PCW130PCW160PCW210PCW260PCW330PCW420PCW510PCW650 Cooling capacity BTU/hr79254103566122298150966206322243498311196406152491982616500 Fridge compress. absorb. power kW8.2011.0013.9017.7022.1028.2035.5044.0055.9073.70Water flow gpm162125314148628097121Parker Hannifin Corporation Industrial Gas Filtration and Generation Division 4087 Walden Avenue Lancaster, NY 14086phone 800 343 /igfg© 2018 Parker Hannifin Corporation. Product names are trademarks or registered trademarks of their respective companies BRO-PKR_PCW_022018-FOWorldwide Filtration Manufacturing LocationsNorth AmericaCompressed Air TreatmentIndustrial Gas Filtration and Generation DivisionLancaster, NY 716 686 6400/igfg Haverhill, MA 978 858 0505/igfgEngine FiltrationRacorModesto, CA 209 521 7860/racor Holly Springs, MS 662 252 2656/racorHydraulic FiltrationHydraulic & Fuel FiltrationMetamora, OH 419 644 4311/hydraulicfilter Laval, QC Canada 450 629 9594 VelconColorado Springs, CO 719 531 5855 Process Filtrationdomnick hunter Process Filtration SciLogOxnard, CA 805 604 3400/processfiltrationWater PurificationVillage Marine, Sea Recovery, Horizon Reverse OsmosisCarson, CA 310 637 3400/watermakersEuropeCompressed Air Treatmentdomnick hunter Filtration & SeparationGateshead, England +44 (0) 191 402 9000 /dhfnsParker Gas SeparationsEtten-Leur, Netherlands +31 76 508 5300/dhfnsHiross AirtekEssen, Germany +49 2054 9340/hzfd Padova, Italy+39 049 9712 111 /hzfdEngine Filtration & Water PurificationRacorDewsbury, England +44 (0) 1924 487 000 /rfdeRacor Research & DevelopmentStuttgart, Germany+49 (0)711 7071 290-10Hydraulic FiltrationHydraulic FilterArnhem, Holland +31 26 3760376 /hfde Urjala, Finland+358 20 753 2500Condition Monitoring Parker KittiwakeWest Sussex, England +44 (0) 1903 731 470 Process Filtrationdomnick hunter Process Filtration Parker Twin Filter BVBirtley, England+44 (0) 191 410 5121/processfiltrationAsia PacificAustraliaCastle Hill, Australia +61 2 9634 7777/australiaChinaShanghai, China +86 21 5031 2525 /chinaIndiaChennai, India +91 22 4391 0700 /indiaParker FowlerBangalore, India +91 80 2783 6794JapanTokyo, Japan +81 45 870 1522/japanKoreaHwaseon-City +82 31 359 0852/koreaSingaporeJurong Town, Singapore +65 6887 6300/singaporeThailandBangkok, Thailand +66 2186 7000/thailandLatin AmericaParker Comercio Ltda. Filtration DivisionSao Paulo, Brazil +55 12 4009 3500 /brPan American DivisionMiami, FL 305 470 8800/panamAfricaAeroport Kempton Park, South Africa +27 11 9610700/africaWARNING:The products described herein can expose you to chemicals known to theState of California to cause cancer or reproductive harm.For more information: 。
SCHIEN SCH 系列工业冷水机 说明书
世一工业冷水机世一工业冷水机Schien lndustrial Chiller安装使用说明书安装使用说明书APPLICATION MANUAL广州世一工业设备有限公司广州世一工业设备有限公司Guangzhou Schien Industrial Equipment Co.,Ltd.目录一、概述 (2)二、机组特点 (2)三、型号说明 (2)四、安装要求 (3)五、开机准备 (3)六、控制器示意图及操作说明 (4)七、用户设置 (8)八、机组保护 (10)九、故障诊断 (11)十、维修与保养 (15)①② 一、概述SCH 系列工业冷水机广泛用于塑胶、电子制造、电镀、医药化工、超声波冷却、印刷等工业生产，它精确控制现代工业机械化生产所要求温度，从而大大提高了生产效率及产品质量。
世一工业冷水机操作简便、设计合理、品质卓越，其规格有上百种，是现代化工业生产不可缺少的良伴。
二、机组特点1、 机组精选进口名牌压缩机，内置安全保护，噪音低，省电耐用。
2、 进口水泵，流量大，效率高，恒久耐用。
3、 配备进口精密式数显温度控制器，能精确控制水温±1℃，设定温度范围5℃-50℃。
4、 全不锈钢厚质水箱，盘管蒸发器，内置补水等装置，清洗维护方便快捷。
5、 水冷机组冷凝器为壳管式，管内螺纹铜管，设计合理，换热效果良好。
6、 机组外形美观大方，外表板采用快速拆装形式，方便使用和维护。
三、型号说明－①产品代码SCH（世一工业）：工业冷水机 ②制冷量：40匹③型式：W：水冷式；C：风冷式；L：激光冷水机4机头形式：无：涡旋机头 S：螺杆机头（30HP 以上才有螺杆机型）③ ④四、安装要求1、冻水机安装前请选择地基平稳，四周空旷，通畅及避免腐蚀、污染、日晒、雨淋、方便安装维修之场所；2、根据冷水机制冷量选用匹配的冷却水塔（风冷式不需要水塔），冷水机管路配管，请根据机身喉尺寸进行安装，切勿将冷却管尺寸缩小，这样会引起高压超载，影响制冷效果及增加耗电量;3、风冷式冻水机请必须 安装在距离墙壁一米以上空间位置，以免造成散热不良引起高压过载影响制冷效果及增加耗电量。
工业冷水机CW-5000说明书
工业冷水机CW-5000/CW-5200 CW-5000/ 5200工业冷水机使用安装说明书目录一．使用注意事项-------------------------------------------------------------- 16二．部件介绍-------------------------------------------------------------------- 17三．安装说明-------------------------------------------------------------------- 18四．运行状况与参数调整----------------------------------------------------- 19五．流量报警与输出端口----------------------------------------------------- 23六．技术参数-------------------------------------------------------------------- 24七．简单故障处理-------------------------------------------------------------- 26感谢您购买广州特域机电有限公司的产品，请在使用前仔细阅读使用安装说明书，并妥善保管。
本使用安装说明书并非质量保证书，对印刷错误的更正, 所述信息谬误的勘误，以及产品的改进，均由广州特域机电有限公司随时做出解释，恕不预先通知，修正内容将编入再版使用安装说明书中。
一、使用注意事项1、请确保电源插座接触良好并且地线可靠接地！虽然冷水机的平均工作电流不大，但是其瞬时工作电流有时高达6~10安培（AC110V电源机型瞬时工作电流有时高达10~15安培)。
2、请确保冷水机的工作电压稳定、正常！由于制冷压缩机对电源电压比较敏感，我公司标准产品的正常工作电压为200~250V（110V机型为100~130V）。
工业冷水机说明书之欧阳音创编
目录中文一、安装要求 (1)二、开机准备 (1)三、操作顺序 (2)四、面板示意图及操作说明 (2)五、修改参数操作说明.............................................................. ............................................ (3)六、参数设置表 (5)七、故障代码说明 (6)八、操作注意事项 (6)九、维护与保养 (8)十、故障排除方法 (9)十一、电器连接示意图 (10)十二、风冷式冷冻机内部结构示图.......................................... . (11)十三、水冷式冷冻机内部结构示意图....................................... .. (12)十四、风冷式冷水机安装示意图 (13)十五、水冷式冷水机安装示意图 (14)感谢您选用“亨瑞达”冷冻机，为了您能正确高效的使用，请详细阅读说明书。
注意：温度过低时，防止冷冻介质在设备中结冰损坏冷冻机。
一、安装要求：1、冷冻机安装前请选择地基平稳，四周空旷，畅通及避免腐蚀、污染、日晒、雨淋，方便安装维修之场所；2、水冷式冷冻机，根据冷冻机制冷量选用匹配的冷却水塔。
冷水机管路配管，请根据机身管路尺寸进行安装，切勿将冷却水管尺寸缩小，这样会引起高压超载，影响制冷效果及增加耗电量；3、风冷式冷冻机，请必须安装在距离墙壁一米以上空间位置，以免造成散热不良引起高压过载影响制冷效果及增加耗电量。
注：（1）电源负载及接地部分，请依照相关法规施工！（2）新安装的冷冻机冷冻水管必须包保温层！二、开机准备首次运转冷冻机必须先检查下列事项是否正确：1、电源电压及相数是否符合型号规格，请对照铭牌所示。
[注：三相电源相位线分别为R、S、T，中性线（零线）N，接地导线为双色线用E表示；机内设有错、缺相保护器，当在第一次开机时出现电源故障报警时，可能出现错相保护，可将相线任意两相对换接妥后合上开关即可；单相电源相线为L，中线为N，地线为E。
工业冷水机使用说明书
工业冷水机使用说明书一、机组1、水冷开放式工业冷水机组2、风冷工业冷水机组3、水冷箱式工业冷水机组二、水管安装流程图三、冷水机安装说明1)、冷水机搬运：冷水机搬运前应做好必要的防护措施，搬运过程中注意不要损坏机组。
(2)、机组安装：2-1、安装冷水机时，注意不要损坏机组，合理布局冷水机周围空间，以方便维修保养冷水机。
2-2、按照公认的配管系统设计及施工安装标准，合理设计和安装冻水及冷却水系统，以充分发挥冷水机性能。
2-3、冷水机组应水平放置,及安装在通风干燥的位置,风冷机组安装时须注意排气口保留足够的空间,并且四周保持必须的距离以利于热交换。
2-4、水源及散热水塔周围环境恶劣时，冷冻水和冷却水回路必须安装Y型过滤器及定时清理，封闭冷冻水系统最高处必须安装自动排气阀、系统最低处安装排水接头，以系统排水用。
2-5、根据机组制冷能力选用匹配的冷却塔(风冷机组不需配置冷却塔)。
2-6、冷冻水喉通过试漏后，包保温层，避免冷量散失及管路滴水。
(3)、电源连接：3-1、冷水机电源采用三相四线、电源线（R、S、T）接电源火线。
（N）接零线（G）接地线※切勿将零线（N）接于电源火线。
3-2、机组用主电源线经电控箱上的穿孔连接在箱内接柱上，保证连接紧固。
3-3、机组配电要求：主电源电压：额定电压±10%以内主电源频率：额定频率±2%以内3-4、主电源电压波动超过规定范围时，不准起动冷水机、否则视作操作不当，由此引起的损坏不在本公司保养范围之内。
3-5、水系统之水流开关、水泵、冷却水塔电机等联锁电路必要时可正确连接在机组控制电路中(风冷机组不需配置冷却塔)。
3-6、冷水机组设有电流过载保护、压缩机排气端之高低压保护，马达线圈过热保护、防冰保护，冷却水之水流连锁保护等多种保护措施，控制电路先进。
本公司冰水机组的控制电路已在工厂里安装调试完成。
切勿擅自改动、如需改动请与本公司联络。
四、开机运行(1)、开机前的准备：1-1、检查机组周围有否异状。
工业冷水机说明书
东莞市纳金机械有限公司工业冷水机使用说明书TEL:3FAX:6售后专线:地址:东莞市横沥镇横沥村综合开发区1.首先开启电源开关;2、开启冷却水塔与冷却水泵开关,此时注意冷却水出入口阀门必须打开(注:风冷式无冷却水塔,故无此操作)。
3、再开启冷冻机运行开关,此时冷冻水泵开始运行,请注意冷冻水出入口阀门必须打开,经延时开关延时后压缩机会自动运行,请查视及调节所需温度。
4、关机时,请依相反的顺序操作关机即可。
四、面板示意图及操作说明（1）开机:①打开冷水机电源;②按“RUN”启动键,开启冷水机,此时冷冻水泵启动。
③按“COMP1”压缩机1键、“COMP2”压缩机2键开启压缩机(如:只有一台压缩机时,按“COMP2”压缩机2键无效)。
延时后起动压缩机,左上角压缩机运行指示灯绿灯亮起。
同时冷却风机运转,(水冷式冷冻机的冷却水塔与冷却水泵在外部控制需预先起动。
)冷水机进入运行状态。
（2）关机:按<STOP>键停机机器:关闭所有压缩机→延时(时间可设)→关冷却泵(冷却风机) →延时(时间可设)→关冷冻泵如长时间不使用时,请关闭冷水机电源并排掉水箱内或壳管式蒸发器内的冷冻介质。
注:能量调节:a) 只有1个压缩机:在升温过程中,当T>=Ts+ΔT 时启动压缩机;在降温过程中,当T<ΔT时停止压缩机b) 有两个压缩机:在升温过程中:当T>=Ts+ΔT/2 时启动1台压缩机;当T>=Ts+ΔT 时启动2台压缩机;在降温过程中:当T<Ts+ΔT/2 时启动1台压缩机;当T<ΔT/2 时压缩机全停。
二、修改参数操作说明（1）上电,系统开始10秒倒计时,面板上PV区显示版本,SV区显示倒计时间。
等倒计时间完毕之后主程序开始工作。
（2）主程序开始后PV区显示实际温度,SV显示设定温度,,此时,按<SET可以修改当前设定温度,若设定温度没有被锁定,利用<UP><DOWN>可以修改后按<SET>键退出,若设定温度被锁定,SV区显示”LOCK”,（3）若有故障,PV区显示”Err”,SV区显示故障代码,请按故障代码在表2查找相应的故障,按<RESET>键可以消音,排除故障后,按<RESET>键复位故障、（4）7<COMP1>与<COMP2>分别允许压机1,压机2开启的按键,压机若被允许开启,则相应按键上LED指示灯被点亮;若不允许开启,则相应的压机不会开启,按键上的LED灯也不亮,只有在机组运行的时候, <COMP1>与<COMP2>按键才有效,当<COMP1>与<COMP2>有效时,按下该键对应的LED灯亮,再按下LED灭、（5）8指示灯:POWER电源指示灯,RUN机组运行状态, COMP1压缩机1运行状态,COMP2压缩机2运行状态,Error表示有故障、三、故障代码说明冷冻水泵不可在水箱;操作开关请尽量避免;冷冻水温度达到设定,压缩机会自动停止运行,此属正常现象;4.温度开关应避免设定在5℃以下,防止蒸发器结冰;5.为确保制冷效果,保持最佳状态,请定期清洗冷凝器、蒸发器及水过滤器。
工业用水冷却机使用说明书
一、产品性能及用途液体冷却机能有效地降低机械设备冷却水和切削液的温度，保证机械设备冷却系统的正常温度，并使冷却液的温度能控制在理想状态下，从而消除了机械设备中由于热带来的不良影响，并提高了机械设备的使用寿命和机械加工质量水平。
本产品分XLW型、XLW-P型、XLW-PT型XLW-C型四大系列，二十多个品种，可广泛用于CNC综合加工中心，各种高精度车床、磨床、铣床等机床设备和各种液压设备、专用设备，是机械加工工业必不可少的液体温度控制装置。
二、工作原理液体冷却机外围空气经过冷凝器，将冷凝器中来自压缩机的高温高压气态制冷剂冷却为高温高压的液态制冷剂，此液态制冷剂经毛细管降压、降温，成为易于蒸发的低温低压液态制冷剂，至蒸发器中蒸发吸热，将经过管外、来自机械设备的液体冷却，液体冷却机内液体泵或机械设备中的循环泵将冷却的液体送到工作设备，使设备降温。
此液态制冷剂经蒸发吸热成为气态，再回到压缩机，完成一次冷却循环。
经过不断的冷却循环使液体温度逐渐降低，并保持最佳状态，从而保证机械设备在高效率、高精度下运行。
三、结构特点工业用液体冷却机主要由制冷系统、空气循环系统、液体循环系统和XLW-P型电子控制系统等组成，其主要特点为：1、机组采用整体结构，结构紧凑，节省安装空间。
2、制冷系统为全封闭循环系统，采用条翅式散热片的热交换器，高效全封闭制冷压缩机，低噪音、大风量风机，高效板式换热器，XLW-□型液体循环泵（XLW-P）型制冷能力强、换热效率高、密封性能好，在使用期间无需填充制冷剂和润滑油。
3、为防止由于温度过低而使板式换热器出现故障，特增加了防冻保护器。
4、电子控制系统采用轻触摸按键式微电脑控制，具有压缩机工作控制、液体泵工作控制、压缩机延时启动、过载保护、电机逆相序保护、制冷系统高低压保护、防冷冻保护及故障报警、液体温度自动控制和调节、液体温度设定及实际液体温度数码显示等多种功能。
操作简单，功能齐全，性能稳定可靠。
INTUITOUCH数显版冷水机(工业冷水机,水冷却机,冷冻机)使用操作说明书
CHILLER冷水机使用说明书2014版目录一、安装要求 (1)二、开机准备 (1)三、操作顺序 (1)四、面板示意图及操作说明 (1)五、故障代码说明 (2)六、操作注意事项 (3)七、维护与保养 (3)八、故障排除方法 (4)九、风冷式冷水机安装示图 (5)十、水冷式冷水机安装示图 (5)感谢您选用了“”冷却降温设备，为了您能正确高效的使用，请详细阅读使用说明书。
一、安装要求：冷水机组安装前请选择地基平稳，四周空旷，畅通及避免腐蚀、污染、日晒、雨淋，方便安装维修之场所，根据冷水机组制冷量选用匹配的冷却水塔。
冷水机组管路配管，请根据机身喉尺寸进行安装，切勿将冷却水管尺寸缩小，这样会引起高压过载，影响制冷效果及增加耗电量，风冷式冷水机组请必须安装在距离墙壁1m以上空间位置，以免造成散热不良引起高压过载影响制冷效果及增加耗电量。
注：1、电源负载及接地部分，请依照相关法规施工！2、新安装的冷水机冷冻水管必须包保温层！二、操作方法首次运转必须先检查下列事项是否正确：1．电源电压及相数是否符合型号规格，请对照铭牌所示。
[注3HP以上冷水机组电源是采用三相五线，电压380～415V/50HZ电源相位线分另为R、S、T，中性线（零线）N，接地导线为双色线用E表示,内设有错缺相保护器,当在第一次开机时出现不亮灯或亮红灯并显示故障代码及警号时,可将相线任意两相对换接妥后合上开关即可；3HP以下冷水机组采用单相电源，电压220-240V/50HZ电源相位线为L，中线为N，地线为E。
]2．冷冻水喉及冷却循环水喉是否接通管路，并保持阀门打开；（请参考安装示意图）3．先将冷冻水箱加满水或其它冷冻介质后方可启动水泵；（注：请根据要求来配用冷冻介质）4.请留意冷却水泵运行方向及水塔风机是否逆转（如水泵是三相，逆转须将电源相位线中任意二相对换，接妥后再把开关合上）。
三、操作顺序1．首先将总电源开关开启ON位置；2. 开启冷却水塔开关，此时注意冷却水出入口阀门必须打开（注：风冷式无须配备冷却水塔）。
WHAF-08HP工业冷水机说明书
WHAF-08HP工业冷水机说明书
1、本机要求外接闭路循环；本机为常温机型（常温机型用水循环即可）。
2、本产品具有内部控温与外部控温的功能，
内部控温是控制内部温度变化，外部控温是将外部温度传感器放到样品中，实现控制样品的温度。
3、为避免进水与出水出现接错、接反的可能，而造成影响冷却效果，或发生不应发生的事故，请务必先检查需要冷却的设备的冷却水路方向，或仔细阅读被需要冷却的设备的说明书。
4、管道连接：本机后上部设有出水接口、回水接口各一个，分别与需要冷却的设备相连接，本机出水接口与被需要冷却的设备的进水口连接，本机回水接口与被需要冷却的设备的出水口连接。
两设备之间的连接要求采用耐压软管，以防漏水、以及管道破裂。
机器背面靠底部为放水口，需要拧入球阀防止水流出。
5、加水：本机禁止无水运行。
水箱加水口设在机器顶部，拿起有顶盖板，拧开加水口，即可往水箱加水，一般采用蒸馏水、纯净水、轻质油等专用介质。
机器前面板设有“水位”观察窗，一般加水到“水位”指示窗口的上限即可（距窗口上边缘2厘米左右）。
当外循环水路较长，占用较多循环介质时，在首次运行本机时，请注意观察水位，及时补充循环液，确保本机正常水位。
6、请勿在低温机器内加水来使用低温循环，否则槽内水会冻结不能进行水循环；需要使用无水乙醇进行工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
.目录中文一、安装要求 (1)二、开机准备 (1)三、操作顺序 (2)四、面板示意图及操作说明 (2)五、修改参数操作说明 (3)六、参数设置表 (5)七、故障代码说明 (6)八、操作注意事项 (6)九、维护与保养 (8)十、故障排除方法 (9)十一、电器连接示意图 (10)十二、风冷式冷冻机内部结构示图 (11)十三、水冷式冷冻机内部结构示意图 (12)十四、风冷式冷水机安装示意图 (13)十五、水冷式冷水机安装示意图 (14)感谢您选用“亨瑞达”冷冻机，为了您能正确高效的使用，请详细阅读说明'..。
书。
注意：温度过低时，防止冷冻介质在设备中结冰损坏冷冻机一、安装要求：1、冷冻机安装前请选择地基平稳，四周空旷，畅通及避免腐蚀、污染、日晒、雨淋，方便安装维修之场所；2、水冷式冷冻机，根据冷冻机制冷量选用匹配的冷却水塔。
冷水机管路配管，请根据机身管路尺寸进行安装，切勿将冷却水管尺寸缩小，这样会引起高压超载，影响制冷效果及增加耗电量；3、风冷式冷冻机，请必须安装在距离墙壁一米以上空间位置，以免造成散热不良引起高压过载影响制冷效果及增加耗电量。
注：（1）电源负载及接地部分，请依照相关法规施工！（2）新安装的冷冻机冷冻水管必须包保温层！二、开机准备首次运转冷冻机必须先检查下列事项是否正确：1、电源电压及相数是否符合型号规格，请对照铭牌所示。
[注：三相电源相位线分别为R、S、T，中性线（零线）N，接地导线为双色线用E表示；机内设有错、缺相保护器，当在第一次开机时出现电源故障报警时，可能出现错相保护，可将相线任意两相对换接妥后合上开关即可；单相电源相线为L，中线为N，地线为E。
]2、检查冷冻水管及冷却循环水管是否接通管路，并保持阀门打开；（请参考安装示意图）3、先将冷冻水箱加满水或其它冷冻介质后方可启动水泵；（注：请根据要求来配用冷冻介质）4、水冷式检查冷却水泵运行方向及水塔风机是否逆转（如水泵是三相，逆转须将电源相位线中任意二相对换，接妥后再把开关合上即可）。
'..三、操作顺序1、首先打开冷冻、冷却管路阀门，保证水路畅通。
2、将总电源开关开启送上电源。
3、水冷式冷却水塔和冷却水泵不受本机控制时，先开启冷却水塔和冷却水泵，保证冷却水正常循环。
4、准备就绪后，按操作面板上的键开机，键开压缩机。
再按键关机。
四、面板示意图及操作说明1、常用界面：①主界面：'..②报警界面：③故障查询/复位：注：查询故障后，先排除故障，才能复位。
2、功能菜单：在主界面按项内容。
5键进入功能菜单，功能菜单包含'. .3、开机：①打开冷冻机电箱内的空气开关，送上电源；②开机准备就绪后，按操作面板上的键，冷冻水泵开始运行，键键（如一键启动设定为使用时，不需上指示灯亮；再按操作面板上的键上的指示灯闪烁，经系统延时后，当实际温度大于设定要按此键），温度+加载温差时，冷却风机或冷却水泵运行，系统延时后（10秒）压缩机运行，键上的指示灯长亮，具体如以下控温逻辑。
4、温度设定：键确在主介面中直接按或键将温度设定调到所需值，再按'..，即可进行控制温度值设定。
认（或3秒内不操作）、关机：510，键上指示灯闪烁，系统延时后（关机时，按操作面板上的键秒）冷却风机或10秒）压缩机停止，键上的指示灯闪烁，再延时后（秒）冷冻泵停止，10键上指示灯息灭，按冷却泵停止，系统延时后（键上的指示灯息灭。
键，）SETPV）≥设定温度（控温逻辑：机组运行中，在升温过程中，当实际温度（）＜设定温加载温差时自动启动压缩机；在降温过程中，当实际温度（PV+ -卸载温差时自动停止压缩机。
℃度（SET）注意：如长时间不使用本设备时，请关闭设备总电源，并排掉水箱内或壳管式、板式蒸发器内的冷冻介质。
一键启动及外部控制设定方法；，确定后进入厂家参数设定，确认后进入1008和ok键，输入密码同时按住up 控制设置，更改一键启动为使用，报警运行使用，等。
即可。
五、修改参数操作说明、用户设置1 ①用户设置参数表参数名称出厂值设定范围备注锁定设定温度否是～否锁定温度受厂家参数最大＼最小值限制12.0℃～-30 设定温度99.9 ℃'..44 调节液晶屏幕对比度 32 20～调节对比度本地可远程启停机组远程:本地～远程启停方式无屏保分钟 0:屏保时间 2550～②用户参数设置（出厂前已设置好，如无特殊需要，无需进行此项操作） 2、厂家设置①厂家设置参数表设置项参数名称出厂值设定范围备注使用：按“启动”键开一键启动禁用禁用～使用启，“压缩机”键无效上电后是否保持断电前掉电记忆禁用禁用～使用的工作状态有故障就输出：故障存控制有故障就有故障就输出～在继电器就有输出。
报警输出方式输出消音后不输出消音后不输出：消音后设置继电器不再输出。
停止：发生水位低故障水位低停水泵停止停止～不停时停冷冻泵。
电流检测禁用禁用～使用是否有电流检测模块压机额定电流 0.3A 0～35.0A “电流检测”=“禁用”'..'..认为故障有效当压缩机累计运行时间大于该值时机组将无法 9999小时 0小时0～压机使用时间开启，设定值为0时该参数无效压缩机高压常闭常开～常闭常开～常闭压缩机低压常闭常开～常闭压缩机过载常闭开关量常开～常闭水位开关常闭开关量输入方式选择常开～常闭水流开关常开设置常闭冷冻过载常开～常闭常开冷却过载常开～常闭远程控制常开常开～常闭②厂家菜单功能键输或键，进入密码输入界面，按在主界面下同时按和输入完毕按键移动密码位，）4561，按（默认键确入正确厂家密码认后进入厂家功能菜单。
③厂家参数设置'..④厂家调试厂家调试可测试三相电源、7个报警输入和4个继电器输出是否正常。
若正常，说明接线良好及设置正确；若报警则存在故障或者输入接线不良、接线与设置不一致。
调试方法如下：⑤配置向导配置向导也可以对一些常用厂家参数进行设置，具体参数内容请参照：五、2、①厂家设置参数表。
'..六、故障说明'..重新设置参数或联系我们机组不能运行参数异常上电检测七、故障排除'. .八、操作注意事项水箱内装有水位以上机型,1、冷冻水泵不可在水箱内无水的情况下运转；(7.5HP并显示水位故障及,,,当水位太低时或水箱内无水时水泵会自动停止运行保护)发出报警信号。
、电源操作开关请尽量避免连续切换；2 、冷冻水温度达到设定温度时，压缩机会自动停止运行，此属正常现象；3℃以下，防止冷冻介质在蒸发器中结冰损坏机组；54、控制温度应避免设定在应把冷冻介质排放干净；（低温冷冻机要注意冷冻介质凝固点）长期不使用本机，5、为确保制冷效果，保持最佳状态，请定期清洗冷凝器、蒸发器及水过滤器。
注：如出现故障报警请立即关机，按第七项和第十项所列方法排出故障后方可开机。
或及时通知维修人员处理。
：附注（一）散热不良及处理方法当冷凝器散热不良时，压缩机效率低，运转电流提高，当风冷式高压压力22 （具体压力情况根据所使用制冷升至24kg/cm20kg/cm，水冷式高压压力升至，压缩机受高压开关保护跳脱，压R22剂而不同，这里所说的是制冷剂的压力）缩机停止运转，散热不良高压过载并显示高压故障和报警指示，此时请检视冷却塔循环水是否正常，冷却水温是否过高，冷却塔风扇、水泵是否运转，冷却，以水阀门是否完全打开（风冷式请检查散热器是否脏堵，风机是否正常工作）'..上正常后再按复位按扭或关机重启即可正常运转。
如经常出现高压过载情况，请尽快安排清洗冷凝器。
附注（二）冷媒不足低压处理方法：2时（以R22制冷剂为例），、当水温在5℃以上时，低压表压力显示低于2k g/cm1即表示冷媒不足，先将漏冷媒的地方进行补漏处理再更换干燥过滤器重新抽真空，充适当冷媒。
2、当发现漏冷媒部分浸于水中，请立即停止冷冻机运行，速将水箱内水排除掉，尽快通知公司派人员处理维修，以免压缩机将水吸入系统中造成更严重损坏。
附注（三）高低压是否正常以R22制冷剂为例，水冷式压缩机正常运行时高压压力显示12.5～15k222，当水19.5k g/cm为最佳），但不得高于g/cm～为最佳，（风冷式1417k g/cm22时，高压开关跳脱请依附19.5kg/cm24k g/cm，风冷式压力高于冷式压力高于2222k g/cm，为最佳，但不得低于2k g/cm低于低压以注（一）处理，3.1～4.5k g/cm低压跳脱请依附注（二）处理。
当压缩机运行时高压和低压两者压差极少或相等时，即表示压缩机本身阀片破损和断裂，请立即停止运转并通知公司派人处理。
请注意以上状况是当压缩机运行时，如没有运行高低压平衡仍属正常状况。
附注（四）：当故障指示灯及保护开关全部正常时，压缩机不能启动，请检查：1、控制温度是否设定得太高，或损坏；2、切换开关是否损坏；3、防冻开关是否损坏；4、压力开关是否跳脱或损坏；'..5、压缩机过载保护器是否损坏或跳脱；6、电磁继电器线圈是否损坏及过载保护器是否损坏；7、水箱内是否液位过低；8、请检查冷冻水水流量开关是否损坏;注:以上控制开关或线路有故障即压缩机就不能运转。
九、维护与保养1、定期清洗冷凝器、蒸发器，使整机保持良好运转；2、保持冷却塔清洁干净，定期清洗，冷却塔内不得有杂物及其它障碍物；3、风冷式冷冻机请保持散热器表面清洁干净，并定期清洗，使机器保持良好的性能。
十、电器连接示意图'..十二、风冷式冷冻机内部结构示图'..．毛细管（膨胀阀）71．压缩机．高压表．蒸发器82 ．高压保护器3 9．水泵．冷凝器．低压表104 5．低压保护器11．冷却风机．干燥过虑器6．水路阀门开关12.13十三、水冷式冷冻机内部结构示意图'..1．压缩机8．冷冻水泵9．低压表2．高压表10．低压保护器．高压保护器311 4．冷凝器．冷却水泵12．冷却水塔．干燥过虑器513、6．毛细管（膨胀阀）14、15、16．水路阀门开关7 ．蒸发器十四、风冷式冷水机安装示意图'..十五、水冷式冷水机安装示意图'..'.。
