常见两种32寸LVDS屏线定义

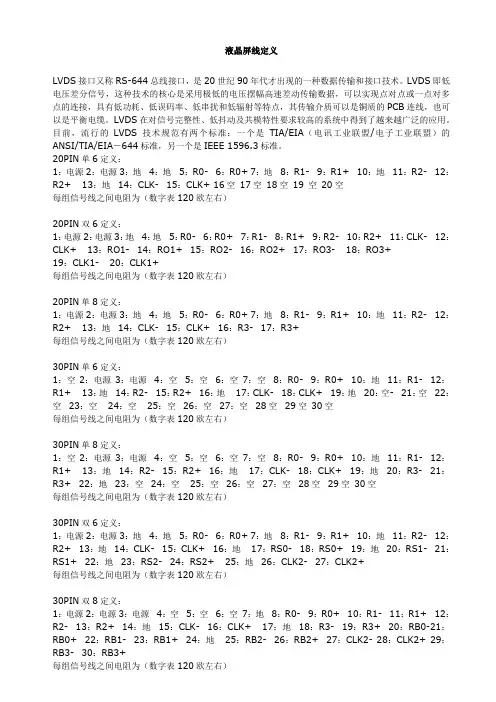

液晶屏线定义
液晶屏线定义LVDS接口又称RS-644总线接口，是20世纪90年代才出现的一种数据传输和接口技术。
LVDS即低电压差分信号，这种技术的核心是采用极低的电压摆幅高速差动传输数据，可以实现点对点或一点对多点的连接，具有低功耗、低误码率、低串扰和低辐射等特点，其传输介质可以是铜质的PCB连线，也可以是平衡电缆。
LVDS在对信号完整性、低抖动及共模特性要求较高的系统中得到了越来越广泛的应用。
目前，流行的LVDS技术规范有两个标准：一个是TIA/EIA（电讯工业联盟/电子工业联盟）的ANSI/TIA/EIA－644标准，另一个是IEEE 1596.3标准。
20PIN单6定义：1：电源2：电源3：地4：地5：R0- 6：R0+ 7：地8：R1- 9：R1+ 10：地11：R2- 12：R2+ 13：地14：CLK- 15：CLK+ 16空17空18空19 空20空每组信号线之间电阻为（数字表120欧左右）20PIN双6定义：1：电源2：电源3：地4：地5：R0- 6：R0+ 7：R1- 8：R1+ 9：R2- 10：R2+ 11：CLK- 12：CLK+ 13：RO1- 14：RO1+ 15：RO2- 16：RO2+ 17：RO3- 18：RO3+19：CLK1- 20：CLK1+每组信号线之间电阻为（数字表120欧左右）20PIN单8定义：1：电源2：电源3：地4：地5：R0- 6：R0+ 7：地8：R1- 9：R1+ 10：地11：R2- 12：R2+ 13：地14：CLK- 15：CLK+ 16：R3- 17：R3+每组信号线之间电阻为（数字表120欧左右）30PIN单6定义：1：空2：电源3：电源4：空5：空6：空7：空8：R0- 9：R0+ 10：地11：R1- 12：R1+ 13：地14：R2- 15：R2+ 16：地17：CLK- 18：CLK+ 19：地20：空- 21：空22：空23：空24：空25：空26：空27：空28空29空30空每组信号线之间电阻为（数字表120欧左右）30PIN单8定义：1：空2：电源3：电源4：空5：空6：空7：空8：R0- 9：R0+ 10：地11：R1- 12：R1+ 13：地14：R2- 15：R2+ 16：地17：CLK- 18：CLK+ 19：地20：R3- 21：R3+ 22：地23：空24：空25：空26：空27：空28空29空30空每组信号线之间电阻为（数字表120欧左右）30PIN双6定义：1：电源2：电源3：地4：地5：R0- 6：R0+ 7：地8：R1- 9：R1+ 10：地11：R2- 12：R2+ 13：地14：CLK- 15：CLK+ 16：地17：RS0- 18：RS0+ 19：地20：RS1- 21：RS1+ 22：地23：RS2- 24：RS2+ 25：地26：CLK2- 27：CLK2+每组信号线之间电阻为（数字表120欧左右）30PIN双8定义：1：电源2：电源3：电源4：空5：空6：空7：地8：R0- 9：R0+ 10：R1- 11：R1+ 12：R2- 13：R2+ 14：地15：CLK- 16：CLK+ 17：地18：R3- 19：R3+ 20：RB0-21：RB0+ 22：RB1- 23：RB1+ 24：地25：RB2- 26：RB2+ 27：CLK2- 28：CLK2+ 29：RB3- 30：RB3+每组信号线之间电阻为（数字表120欧左右）一般14PIN、20PIN、30PIN为LVDS接口。
转载 什么是LVDS及LVDS针脚定义
转载什么是LVDS及LVDS针脚定义[转载]什么是LVDS及LVDS针脚定义2010年06月01日 什么是LVDS？ 现在的液晶显示屏普遍采用LVDS接口，那么什么是LVDS呢？ LVDS（Low Voltage Differential Signaling)即低压差分信号传输，是一种满足当今高性能数据传输应用的新型技术。
由于其可使系统供电电压低至 2V，因此它还能满足未来应用的需要。
此技术基于 ANSI/TIA/EIA-644 LVDS 接口标准。
LVDS 技术拥有 330mV 的低压差分信号 (250mV MIN and 450mV MAX)和快速过渡时间。
这可以让产品达到自 100 Mbps 至超过 1 Gbps的高数据速率。
此外，这种低压摆幅可以降低功耗消散，同时具备差分传输的优点。
LVDS技术用于简单的线路驱动器和接收器物理层器件以及比较复杂的接口通信芯片组。
通道链路芯片组多路复用和解多路复用慢速 TTL信号线路以提供窄式高速低功耗 LVDS 接口。
这些芯片组可以大幅节省系统的电缆和连接器成本，并且可以减少连接器所占面积所需的物理空间。
LVDS 解决方案为设计人员解决高速 I/O 接口问题提供了新选择。
LVDS 为当今和未来的高带宽数据传输应用提供毫瓦每千兆位的方案。
更先进的总线 LVDS (BLVDS)是在LVDS 基础上面发展起来的，总线 LVDS (BLVDS) 是基于 LVDS技术的总线接口电路的一个新系列，专门用于实现多点电缆或背板应用。
它不同于标准的LVDS，提供增强的驱动电流，以处理多点应用中所需的双重传输。
BLVDS 具备大约 250mV 的低压差分信号以及快速的过渡时间。
这可以让产品达到自 100 Mbps 至超过 1Gbps 的高数据传输速率。
此外，低电压摆幅可以降低功耗和噪声至最小化。
差分数据传输配置提供有源总线的 +/-1V 共模范围和热插拔器件。
BLVDS 产品有两种类型，可以为所有总线配置提供最优化的接口器件。
常见LVDS屏接口定义
2常见屏的接口LVDS接口：比较常见的接口，有14针插接口，20P针插、30针插和片插等多为LVDS接口LVDS常用的驱动板：2023（支持17寸以下含17寸的所有LVDS屏VGA烧录模式）2025（支持19寸以下含19寸以下的所有LVDS屏VGA烧录模式）NTA91B（支持22寸或1680*1050以下的所有LVDS屏VGA烧录模式）2621免程序驱动板（直接跳线就可支持14-19等LVDS屏免烧录）TTL接口：（与LVDS的屏线区别TTL的屏线相对较多）TTL屏要求驱动板输入单或双6位/8位的三基色的TTL电平，所以连接线用得比较多，一般有31扣41扣30软排线+40软排线60扣70扣80扣等，特点线比较多驱动板：RTMC7B（新款TTL驱动板支持所有TTL接口协议还可支持TMDS TCON接口屏代替2013 2533 2033等驱动板）鼎科2033V免程序驱动板RSDS接口：单50软排线、双40软排线（50+30）软排线一般为RSDS接口。
驱动板：MA4B:支持双40 30+50 单50软排线RSDS专用驱动板TCON接口：Timing Controller（不常用）现在很多的型号的液晶屏接受的是LVDS信号，而Driver IC收到的是RSDS信号，这中间就是由TCON实现的转换，不少屏是RSDS接口的，是PANEL厂家为了减少PANEL成本，省掉了TCON芯片，因为目前的很多驱动板IC都可以直接处理RSDS 信号了。
TMDS接口（不常用）是一种类似于LVDS的接口。
该接口在液晶发展中属于昙花一现。
典型的有三星公司出的LT181E2-131、LT170E2-131、日立的TX38D21V、LG的LP141X1等。
最新到货！！超小体积四灯小口高压板特价销售，联想方正系列超小体积电源高压一体板疯狂特价销•上面我们知道了屏的型号和接口了，但是我们还不知道这个是多少位的屏和多少的供电，为了让大家轻松搞会这一步，我们拿一个单6位LVDS的屏来解析一下，知识点：TTL接口的屏线明显比LVDS的屏线多常见31扣41扣30+50 60扣70扣80扣TTL的屏也有单组数据和双组数据之分以此类推就可以了常见TTL屏线D6T（单6位TTL）：31扣针，41扣针。
液晶屏 屏线的分类及定义
液晶屏 屏线的分类及定义1、屏的接口类型液晶屏的接口类型一般有TTL、LVDS、RMDS、TMDS、RSDS等一些接口形式。
TTL （Transistor-TransistorLogic）即晶体管-晶体管逻辑，TTL电平信号由TTL器件产生。
TTL输出接口中一般包含RGB数据信号、时钟信号和控制信号这三大类信号。
TTL屏要求驱动板输入单或双6位或8位的三基色的TTL电平（3V左右），所以连接线用得比较多，一般有31扣、41扣、30+40软排线、60扣、70扣、80扣等，特点是线比较多。
LVDS（LowVoltageDifferentialSignal）即低电压差分信号。
LVDS的工作原理是用一颗专门的IC，把输入的TTL信号编码成LVDS信号，6位为4组差分，8位为5组差分。
这个编码过程是在我们计算机主板上完成的。
在屏的另一边，也有一颗相同功能的译码IC ，把LVDS信号变成TTL信号，屏最终用的还是TTL信号。
因为LVDS信号电平为1V左右，而且-线和+线之间的干扰还能互相抵消。
所以抗干扰能力非常强。
LVDS比较常见的接口有14针插接口、20P针插、30针插和片插等。
RSDS（reducedswingdifferentialsignal）即低摆幅差分信号。
与LVDS类似，区别在于针对的应用不同。
RSDS接口利用双沿信号触发器以串行方式发送数据。
RSDS接口常见的有单40针软排线、双40针软排线、单50针软排线、30+50针软排线等。
TMDS（TransitionMinimizedDifferentialSignaling）最小化传输差分信号。
和LVDS类似，可以将像素数据编码，并通过串行连接传递。
TMDS包括3个RGB数据和1个始终，共计4个通道的传输回路（称为1个TMDS连接）。
TMDS是把8位的RGB视频数据转变成10位转换最小化、DC平衡的数据，再完成数据的串行处理；接收端设备对串行数据解串行变成并行数据，再转换成8位视频信号。
常用LVDS液晶屏线定义
常用LVDS液晶屏线定义：针插单6位(DF14)屏线定义：1-2:电源,3-4:接地,5-6:第1 组,7 空,8-9 第2 组10:空,11-12:第3 组,13:空,14-15:第4组,16,17,18,19,20:空,如图所示:针插单8位(DF14)屏线定义：1-2:电源,3-4:接地，5-6:第1 组,7 空,8-9 第2 组10:空,11-12:第3 组,13:空,14-15:第4 组,16: 空,17-18:第5 组,19,20:空，如图所示:针插双6位(DF14)20针转30针,屏线定义：1-2:电源,3-4:接地,5-6:第1 组,7-8:第2 组,9-10:第3 组,11-12:第4 组,13-14:第5 组,15-16: 第6组,17-18:第7组,19-20:第8组如图所示:片插（刀口形FI-X）单6位20针转30针屏线定义：1:地,2-3:VCC,4-5-6-7:接地,8-9:第1 组,10:接地,11-12:第2 组,13:接地,14-15:第3 组,16:接地,17-18:第4 组，19-20-21-22-23-24-25-26-27-28-29-30,如图所示:片捕单6位屏线|m20转30片插片插（刀口形FI-X）双6位，屏线定义：针插20针双&逓少必30针转20针插1:接地,2-3:电源,4-5-6-7:空,8-9:第 1 组,10:黑线,11-12:第 2 组,13:黑,14-15:第 3 组,16: 空,17-18:第 4 组,19:空,20-21:第5 组,22:空,23-24:第6 组,25:空,26-27:第7 组,28:空,29-30: 第8组如图所示:片插（刀口形FI-X）屏线定义-双8位（17,19,22最常用的屏线定义）1-2:第1 组,3-4:第2 组,5-6:第3 组,7:GND,8-9:第4 组,10-11:第5 组,12-13:第6 组,14:GND15-16:第7 组,17:GND,18-19:第8 组.20-21:第9 组,22-23:第10 组,24:GND,25-26-27:空,28-29-30:VCC如图所示：片插(刀口形FI-X )双8位反线屏线定义：1-2-3:VCC,4-5-6-7-8-9: 接地,10-11:第1 组,12-13:第2 组,14-15:第3 组,16-17:第4 组,18-19:第5 组,20-21:第6 组,22-23:第7 组,24-25:第8 组,26-27:第9 组,28-29:第10 组,30:GND:如图所示:针插(DF14)双8位屏线定义：1:空,2-3:第1 组,4-5:第2 组,6-7:第3 组,8-9:第4 组,10-11:第5 组,12-13:第6 组,14-15: 第7 组,16-17:第8 组,18-19:第9 组,20-21:第10 组,22-23-24-25:空,26-27:接地,28 空,29-30: 电源，如图所示：片插单6位14针(DF19)小口：1-2:电源3-4:接地,5-6:第1组,7-8:第2组,9-10:第3组,11-12:第4组，13-14:空脚如图所示；特殊屏线引脚定义：18.5寸(CLAA185WA,M185B1,等)有一些大屏液晶电视也用此线(V260B1)常用屏线：1-2-3:空,4:接地,5-6:第1 组,7:空,8-9:第2 组,10:空,11-12:第3 组,13:空,14-15:第4 组,16: 空,17-18:第5 组,19:接地,20-21-22:空,23-24-25:接地,26-27-28-29-30:电源如图所示:1&5寸睢8屏线LP133x3 DF14/D6 20-20:1-2:电源,3-4:接地,5-6-7:空,8-9:第1 组,10:空,11-12:第2 组,13:空,14-15 第3 组,16:空,17-18:第4 组,19-20:空,如图所示:LP133X4:1-2-3-4:电源,5-6-7-8:接地,9-10:第1 组,11:空,12-13:第2 组,14:空,15-16:第3 组,17: 空,18-19:第4组,20:空如上图所示：LTM12C270:液晶屏插口定义：1-2:电源,3-4:接地,5-6:第1 组,7-8 空,9-10 第2 组,11-12:空脚,13-14:第3 组,15-16:空脚,17-18:第4 组,19-20:空脚,如图所示:(ITXG71D)+5v:1-2:电源3-4:接地,5-6:第1组,7-8:第2组,9-10:第3组,11-12:第4组,13-20:空脚如图所示: LTM12C270ITXG71D。
lvds液晶屏幕接口详解
1．LVDS输出接口概述液晶显示器驱动板输出的数字信号中，除了包括RGB数据信号外，还包括行同步、场同步、像素时钟等信号，其中像素时钟信号的最高频率可超过28MHz。
采用TTL接口，数据传输速率不高，传输距离较短，且抗电磁干扰（EMI）能力也比较差，会对RGB数据造成一定的影响；另外，TTL 多路数据信号采用排线的方式来传送，整个排线数量达几十路，不但连接不便，而且不适合超薄化的趋势。
采用LVDS输出接口传输数据，可以使这些问题迎刃而解，实现数据的高速率、低噪声、远距离、高准确度的传输。
那么，什么是LVDS输出接口呢？LVDS，即Low Voltage Differential Signaling，是一种低压差分信号技术接口。
它是美国NS公司（美国国家半导体公司）为克服以TTL电平方式传输宽带高码率数据时功耗大、EMI电磁干扰大等缺点而研制的一种数字视频信号传输方式。
LVDS输出接口利用非常低的电压摆幅（约350mV）在两条PCB走线或一对平衡电缆上通过差分进行数据的传输，即低压差分信号传输。
采用LVDS输出接口，可以使得信号在差分PCB线或平衡电缆上以几百Mbit／s的速率传输，由于采用低压和低电流驱动方式，因此，实现了低噪声和低功耗。
目前，LVDS输出接口在17in及以上液晶显示器中得到了广泛的应用。
2．LVDS接口电路的组成在液晶显示器中，LVDS接口电路包括两部分，即驱动板侧的LVDS输出接口电路（LVDS发送器）和液晶面板侧的LVDS输入接口电路（LVDS接收器）。
LVDS发送器将驱动板主控芯片输出的17L电平并行RGB数据信号和控制信号转换成低电压串行LVDS信号，然后通过驱动板与液晶面板之间的柔性电缆（排线）将信号传送到液晶面板侧的LVDS接收器，LVDS接收器再将串行信号转换为TTL电平的并行信号，送往液晶屏时序控制与行列驱动电路。
图1所示为LVDS接口电路的组成示意图。
图1 LVDS接口电路的组成示意图在数据传输过程中，还必须有时钟信号的参与，LVDS接口无论传输数据还是传输时钟，都采用差分信号对的形式进行传输。
各种液晶屏接口定义TCON,TTL,LVDS
TTL电平TTL电平信号被利用的最多是因为通常数据表示采用二进制规定，+5V等价于逻辑“1”，0V等价于逻辑“0”，这被称做TTL（晶体管-晶体管逻辑电平）信号系统，这是计算机处理器控制的设备内部各部分之间通信的标准技术。
TTL电平信号对于计算机处理器控制的设备内部的数据传输是很理想的，首先计算机处理器控制的设备内部的数据传输对于电源的要求不高以及热损耗也较低，另外TTL电平信号直接与集成电路连接而不需要价格昂贵的线路驱动器以及接收器电路；再者，计算机处理器控制的设备内部的数据传输是在高速下进行的，而TTL接口的操作恰能满足这个要求。
TTL型通信大多数情况下，是采用并行数据传输方式，而并行数据传输对于超过10英尺的距离就不适合了。
这是由于可靠性和成本两面的原因。
因为在并行接口中存在着偏相和不对称的问题，这些问题对可靠性均有影响。
数字电路中，由TTL电子元器件组成电路使用的电平。
电平是个电压范围，规定输出高电平>2.4V,输出低电平<0.4V。
在室温下，一般输出高电平是3.5V，输出低电平是0.2V。
最小输入高电平和低电平：输入高电平>=2.0V，输入低电平<=0.8V，噪声容限是0.4V。
英文全称为：transistor transistor logic“TTL集成电路的全名是晶体管-晶体管逻辑集成电路（Transistor-Transistor Lo gic),主要有54/74系列标准TTL、高速型TTL（H-TTL）、低功耗型TTL（L-TTL）、肖特基型TTL（S-TTL）、低功耗肖特基型TTL（LS-TTL）五个系列。
标准TTL输入高电平最小2V，输出高电平最小2.4V,典型值3.4V,输入低电平最大0.8V，输出低电平最大0.4V，典型值0.2V。
S-TTL输入高电平最小2V，输出高电平最小Ⅰ类2.5 V，Ⅱ、Ⅲ类2.7V,典型值3.4V,输入低电平最大0.8V，输出低电平最大0.5V。
常用LVDS液晶屏线定义
常用LVDS液晶屏线定义:针插单6位(DF14)屏线定义:1-2:电源,3-4:接地,5-6:第1组,7空,8-9第2组10:空,11-12:第3组,13:空,14-15:第4组,16,17,18,19,20:空,如图所示:针插单8位(DF14)屏线定义:1-2:电源,3-4:接地，5-6:第1组,7空,8-9第2组10:空,11-12:第3组,13:空,14-15:第4组,16:空,17-18:第5组,19,20:空,如图所示:针插双6位(DF14)20针转30针,屏线定义:1-2:电源,3-4:接地,5-6:第1组,7-8:第2组,9-10:第3组,11-12:第4组,13-14:第5组,15-16:第6组,17-18:第7组,19-20:第8组如图所示:片插(刀口形FI-X)单6位20针转30针屏线定义:1:地,2-3:VCC,4-5-6-7:接地,8-9: 第1组,10:接地,11-12:第2组,13:接地,14-15:第3组,16:接地,17-18: 第4组, 19-20-21-22-23-24-25-26-27-28-29-30,如图所示:片插(刀口形FI-X)双6位,屏线定义:1:接地,2-3:电源,4-5-6-7:空,8-9:第1组,10:黑线,11-12:第2组,13:黑,14-15:第3组,16:空,17-18:第4组,19:空,20-21:第5组,22:空,23-24:第6组,25:空,26-27:第7组,28:空,29-30:第8组如图所示:片插(刀口形FI-X) 屏线定义-双8位(17,19,22最常用的屏线定义)1-2: 第1组,3-4: 第2组,5-6: 第3组,7:GND,8-9:第4组,10-11:第5组,12-13:第6组,14:GND15-16:第7组,17:GND,18-19:第8组.20-21:第9组,22-23:第10组,24:GND,25-26-27:空,28-29-30:VCC如图所示：片插(刀口形FI-X )双8位反线屏线定义:1-2-3:VCC,4-5-6-7-8-9:接地,10-11: 第1组,12-13:第2组,14-15:第3组,16-17: 第4组,18-19:第5组,20-21:第6组,22-23:第7组,24-25:第8组,26-27:第9组,28-29:第10组,30:GND:如图所示:针插(DF14)双8位屏线定义:1:空,2-3:第1组,4-5: 第2组,6-7:第3组,8-9:第4组,10-11: 第5组,12-13:第6组,14-15:第7组,16-17:第8组,18-19:第9组,20-21:第10组,22-23-24-25:空,26-27:接地,28空,29-30:电源,如图所示:片插单6位14针(DF19)小口:1-2:电源3-4:接地,5-6:第1组,7-8:第2组,9-10:第3组,11-12:第4组, 13-14:空脚如图所示；特殊屏线引脚定义:18.5寸(CLAA185WA,M185B1,等)有一些大屏液晶电视也用此线(V260B1)常用屏线:1-2-3:空,4:接地,5-6:第1组,7:空,8-9:第2组,10:空,11-12:第3组,13:空,14-15:第4组,16:空,17-18:第5组,19:接地,20-21-22:空,23-24-25:接地,26-27-28-29-30:电源如图所示:LP133x3 DF14/D6 20-20:1-2:电源,3-4:接地,5-6-7:空,8-9:第1组,10:空,11-12:第2组,13:空,14-15第3组,16:空,17-18:第4组,19-20:空,如图所示:LP133X4:1-2-3-4:电源,5-6-7-8:接地,9-10:第1组,11:空,12-13:第2组,14:空,15-16:第3组,17:空,18-19:第4组,20:空如上图所示:LTM12C270:液晶屏插口定义:1-2:电源,3-4:接地,5-6:第1组,7-8空,9-10第2组,11-12:空脚,13-14:第3组,15-16:空脚,17-18:第4组,19-20:空脚,如图所示:(ITXG71D)+5v:1-2:电源3-4:接地,5-6:第1组,7-8:第2组,9-10:第3组,11-12:第4组, 13-20:空脚如图所示:。
液晶屏线的定义怎么定义
（1）TTL屏接口样式：D6T（单6位TTL）：31扣针，41扣针。
对应屏的尺寸主要为笔记本液晶屏（8寸，10寸，11寸，12寸），还有部分台式机屏15寸为41扣针接口。
S6T（双6位TTL）：30＋45针软排线，60扣针，70扣针，80扣针。
主要为台式机的14寸，15寸液晶屏。
D8T（单8位TTL）：很少见S8T（双8位TTL）：有，很少见80扣针（14寸，15寸）2）LVDS屏接口样式：D6L（单6位LVDS）：14插针，20插针，14片插，30片插（屏显基板100欧姆电阻的数量为4个）主要为笔记本液晶屏（12寸，13寸，14寸，15寸）D8L（单8位LVDS）：20插针（5个100欧姆）（15寸）S6L（双6位LVDS）：20插针，30插针，30片插（8个100欧姆）（14寸，15寸，17寸）S8L（双8位LVDS）：30插针，30片插（10个100欧姆电阻）（17寸，18寸，19寸，20寸，21寸）（3）RSDS屏接口样式:50排线，双40排线，30＋50排线。
主要为台式机（15寸，17寸）液晶屏。
常规LVDS接口液晶屏定义20PIN单6定义：1：电源2：电源3：地4：地5：R0- 6：R0+ 7：地8：R1- 9：R1+ 10：地11：R2- 12：R2+ 13：地14：CLK- 15：CLK+ 16空17空18空19 空20空每组信号线之间电阻为（数字表120欧左右）20PIN双6定义：1：电源2：电源3：地4：地5：R0- 6：R0+ 7：R1- 8：R1+ 9：R2- 10：R2+ 11：CLK- 12：CLK+ 13：RO1- 14：RO1+ 15：RO2- 16：RO2+ 17：RO3- 18：RO3+19：CLK1- 20：CLK1+每组信号线之间电阻为（数字表120欧左右）20PIN单8定义：1：电源2：电源3：地4：地5：R0- 6：R0+ 7：地8：R1- 9：R1+ 10：地11：R2- 12：R2+ 13：地14：CLK- 15：CLK+ 16：R3- 17：R3+每组信号线之间电阻为（数字表120欧左右）30PIN单6定义：1：空2：电源3：电源4：空5：空6：空7：空8：R0- 9：R0+ 10：地11：R1- 12：R1+ 13：地14：R2- 15：R2+ 16：地17：CLK- 18：CLK+ 19：地20：空- 21：空22：空23：空24：空25：空26：空27：空28空29空30空每组信号线之间电阻为（数字表120欧左右）30PIN单8定义：1：空2：电源3：电源4：空5：空6：空7：空8：R0- 9：R0+ 10：地11：R1- 12：R1+ 13：地14：R2- 15：R2+ 16：地17：CLK- 18：CLK+ 19：地20：R3- 21：R3+ 22：地23：空24：空25：空26：空27：空28空29空30空每组信号线之间电阻为（数字表120欧左右）30PIN双6定义：1：电源2：电源3：地4：地5：R0- 6：R0+ 7：地8：R1- 9：R1+ 10：地11：R2- 12：R2+ 13：地14：CLK- 15：CLK+ 16：地17：RS0- 18：RS0+ 19：地20：RS1- 21：RS1+ 22：地23：RS2- 24：RS2+ 25：地26：CLK2- 27：CLK2+每组信号线之间电阻为（数字表120欧左右）30PIN双8定义：1：电源2：电源3：电源4：空5：空6：空7：地8：R0- 9：R0+ 10：R1- 11：R1+ 12：R2- 13：R2+ 14：地15：CLK- 16：CLK+ 17：地18：R3- 19：R3+ 20：RB0-21：RB0+ 22：RB1- 23：RB1+ 24：地25：RB2- 26：RB2+ 27：CLK2- 28：CLK2+ 29：RB3- 30：RB3+每组信号线之间电阻为（数字表120欧左右）一般14PIN、20PIN、30PIN为LVDS接口。
常规LVDS接口液晶屏定义
郑亚军428的空间主页博客相册个人档案好友查看文章常规LVDS接口液晶屏定义2009-08-08 18:3720PIN单6定义：1：电源2：电源3：地4：地5：R0- 6：R0+ 7：地8：R1- 9：R1+ 10：地11：R2- 12：R2+ 13：地14：CLK- 15：CLK+ 16空17空18空19 空20空每组信号线之间电阻为（数字表120欧左右）20PIN双6定义：1：电源2：电源3：地4：地5：R0- 6：R0+ 7：R1- 8：R1+ 9：R2- 10：R2+ 11：CLK- 12：CLK+ 13：RO1- 14：RO1+ 15：RO2- 16：RO2+ 17：RO3- 18：RO3+19：CLK1- 20：CLK1+每组信号线之间电阻为（数字表120欧左右）20PIN单8定义：1：电源2：电源3：地4：地5：R0- 6：R0+ 7：地8：R1- 9：R1+ 10：地11：R2- 12：R2+ 13：地14：CLK- 15：CLK+ 16：R3- 17：R3+每组信号线之间电阻为（数字表120欧左右）30PIN单6定义：1：空2：电源3：电源4：空5：空6：空7：空8：R0- 9：R0+ 10：地11：R1- 12：R1+ 13：地14：R2- 15：R2+ 16：地 17：CLK- 18：CLK+ 19：地20：空- 21：空22：空23：空 24：空 25：空26：空27：空28空29空30空每组信号线之间电阻为（数字表120欧左右）30PIN单8定义：1：空2：电源3：电源4：空5：空6：空7：空8：R0- 9：R0+ 10：地11：R1- 12：R1+ 13：地14：R2- 15：R2+ 16：地 17：CLK- 18：CLK+ 19：地20：R3- 21：R3+ 22：地23：空24：空 25：空26：空27：空28空29空30空每组信号线之间电阻为（数字表120欧左右）30PIN双6定义：1：电源2：电源3：地4：地5：R0- 6：R0+ 7：地8：R1- 9：R1+ 10：地11：R2- 12：R2+ 13：地14：CLK- 15：CLK+ 16：地 17：RS0- 18：RS0+ 19：地20：RS1- 21：RS1+ 22：地23：RS2- 24：RS2+ 25：地26：CLK2- 27：CLK2+每组信号线之间电阻为（数字表120欧左右）30PIN双8定义：1：电源2：电源3：电源4：空5：空6：空7：地8：R0- 9：R0+ 10：R1- 11：R1+ 12：R2- 13：R2+ 14：地15：CLK- 16：CLK+ 17：地18：R3- 19：R3+ 20：RB0-21：RB0+ 22：RB1- 23：RB1+ 24：地 25：RB2- 26：RB2+ 27：CLK2- 28：CLK2+ 29：RB3- 30：RB3+每组信号线之间电阻为（数字表120欧左右）一般14PIN、20PIN、30PIN为LVDS接口。
常用液晶屏接口定义
各种液晶屏接口定义资料从屏的接口样式简单区分屏接口类型的方法接口, 类型, 样式从屏的接口样式简单区分屏接口类型的方法（1）TTL屏接口样式：D6T（单6位TTL）：31扣针，41扣针。
对应屏的尺寸主要为笔记本液晶屏（8寸，10寸，11寸，12寸），还有部分台式机屏15寸为41扣针接口。
S6T（双6位TTL）：30＋45针软排线，60扣针，70扣针，80扣针。
主要为台式机的14寸，15寸液晶屏。
D8T（单8位TTL）：很少见S8T（双8位TTL）：有，很少见80扣针（14寸，15寸）（2）LVDS屏接口样式：D6L（单6位LVDS）：14插针，20插针，14片插，30片插（屏显基板100欧姆电阻的数量为4个）主要为笔记本液晶屏（12寸，1 3寸，14寸，15寸）D8L（单8位LVDS）：20插针（5个100欧姆）（15寸）S6L（双6位LVDS）：20插针，30插针，30片插（8个100欧姆）（14寸，15寸，17寸）S8L（双8位LVDS）：30插针，30片插（10个100欧姆电阻）（17寸，18寸，19寸，20寸，21寸）（3）RSDS屏接口样式:50排线，双40排线，30＋50排线。
主要为台式机（15寸，17寸）液晶屏。
常用液晶屏接口定义20PIN单6定义：1：电源2：电源3：地4：地5：R0- 6：R0+ 7：地8：R1- 9：R1+ 10：地11：R2- 12：R2+ 13：地14：CLK- 15：CLK+ 16空17空18空19 空20空每组信号线之间电阻为（数字表100欧左右）指针表20 －100欧左右（4组相同阻值）20PIN双6定义：1：电源2：电源3：地4：地5：R0- 6：R0+ 7：R1- 8：R1+ 9：R2- 10：R2+ 11：CLK- 12：CLK+ 13：RO1- 14：R O1+ 15：RO2- 16：RO2+ 17：RO3- 18：RO3+19：CLK1- 20：CLK1+每组信号线之间电阻为（数字表100欧左右）指针表20 －100欧左右（8组相同阻值）20PIN单8定义：1：电源2：电源3：地4：地5：R0- 6：R0+ 7：地8：R1- 9：R1+ 10：地11：R2- 12：R2+ 13：地14：CLK- 15：CLK+ 16：R3- 17：R3+每组信号线之间电阻为（数字表100欧左右）指针表20 －100欧左右（5组相同阻值）30PIN单6定义：1：空2：电源3：电源4：空5：空6：空7：空8：R0- 9：R0+ 10：地11：R1- 12：R1+ 13：地14：R2- 15：R2+ 16：地17：CLK- 18：CLK+ 19：地20：空- 21：空22：空23：空24：空25：空26：空27：空28空29空30空每组信号线之间电阻为（数字表100欧左右）指针表20 －100欧左右（4组相同阻值）30PIN单8定义：1：空2：电源3：电源4：空5：空6：空7：空8：R0- 9：R0+ 10：地11：R1- 12：R1+ 13：地14：R2- 15：R2+ 16：地17：CLK- 18：CLK+ 19：地20：R3- 21：R3+ 22：地23：空24：空25：空26：空27：空28空29空30空每组信号线之间电阻为（数字表100欧左右）指针表20 －100欧左右（5组相同阻值）30PIN双6定义：1：电源2：电源3：地4：地5：R0- 6：R0+ 7：地8：R1- 9：R1+ 10：地11：R2- 12：R2+ 13：地14：CLK- 15：CLK+ 16：地17：RS0- 18：RS0+ 19：地20：RS1- 21：RS1+ 22：地23：RS2- 24：RS2+ 25：地26：CLK2- 27：CLK2 +30PIN双8定义：1：电源2：电源3：电源4：空5：空6：空7：地8：R0- 9：R0+ 10：R1- 11：R1+ 12：R2- 13：R2+ 14：地15：C LK- 16：CLK+ 17：地18：R3- 19：R3+ 20：RB0- 21：RB0+ 22：RB1- 23：RB1+ 24：地25：RB2- 26：RB2+ 27：CLK 2-28：CLK2+ 29：RB3- 30：RB3+每组信号线之间电阻为（数字表100欧左右）指针表20 －100欧左右（10组相同阻值）一般14PIN、20PIN、30PIN为LVDS接口，25、31、40、41、60、70、75、80、100PIN接口为TTL接口，其中41PIN以下为单6位，60PIN以上为双六位屏50、80（50+30）PIN接口的为RSDS接口。
lvds液晶屏幕接口详解 (2)
1．LVDS输出接口概述液晶显示器驱动板输出的数字信号中，除了包括RGB数据信号外，还包括行同步、场同步、像素时钟等信号，其中像素时钟信号的最高频率可超过28MHz。
采用TTL接口，数据传输速率不高，传输距离较短，且抗电磁干扰（EMI）能力也比较差，会对RGB数据造成一定的影响；另外，TTL 多路数据信号采用排线的方式来传送，整个排线数量达几十路，不但连接不便，而且不适合超薄化的趋势。
采用LVDS输出接口传输数据，可以使这些问题迎刃而解，实现数据的高速率、低噪声、远距离、高准确度的传输。
那么，什么是LVDS输出接口呢？LVDS，即Low Voltage Differential Signaling，是一种低压差分信号技术接口。
它是美国NS公司（美国国家半导体公司）为克服以TTL电平方式传输宽带高码率数据时功耗大、EMI电磁干扰大等缺点而研制的一种数字视频信号传输方式。
LVDS输出接口利用非常低的电压摆幅（约350mV）在两条PCB走线或一对平衡电缆上通过差分进行数据的传输，即低压差分信号传输。
采用LVDS输出接口，可以使得信号在差分PCB线或平衡电缆上以几百Mbit／s的速率传输，由于采用低压和低电流驱动方式，因此，实现了低噪声和低功耗。
目前，LVDS输出接口在17in及以上液晶显示器中得到了广泛的应用。
2．LVDS接口电路的组成在液晶显示器中，LVDS接口电路包括两部分，即驱动板侧的LVDS输出接口电路（LVDS发送器）和液晶面板侧的LVDS输入接口电路（LVDS接收器）。
LVDS发送器将驱动板主控芯片输出的17L电平并行RGB数据信号和控制信号转换成低电压串行LVDS信号，然后通过驱动板与液晶面板之间的柔性电缆（排线）将信号传送到液晶面板侧的LVDS接收器，LVDS接收器再将串行信号转换为TTL电平的并行信号，送往液晶屏时序控制与行列驱动电路。
图1所示为LVDS接口电路的组成示意图。
图1 LVDS接口电路的组成示意图在数据传输过程中，还必须有时钟信号的参与，LVDS接口无论传输数据还是传输时钟，都采用差分信号对的形式进行传输。
lvds液晶屏幕接口详解
1．LVDS输出接口概述液晶显示器驱动板输出的数字信号中，除了包括RGB数据信号外，还包括行同步、场同步、像素时钟等信号，其中像素时钟信号的最高频率可超过28MHz。
采用TTL接口，数据传输速率不高，传输距离较短，且抗电磁干扰（EMI）能力也比较差，会对RGB数据造成一定的影响；另外，TTL 多路数据信号采用排线的方式来传送，整个排线数量达几十路，不但连接不便，而且不适合超薄化的趋势。
采用LVDS输出接口传输数据，可以使这些问题迎刃而解，实现数据的高速率、低噪声、远距离、高准确度的传输。
那么，什么是LVDS输出接口呢？LVDS，即Low Voltage Differential Signaling，是一种低压差分信号技术接口。
它是美国NS公司（美国国家半导体公司）为克服以TTL电平方式传输宽带高码率数据时功耗大、EMI电磁干扰大等缺点而研制的一种数字视频信号传输方式。
LVDS输出接口利用非常低的电压摆幅（约350mV）在两条PCB走线或一对平衡电缆上通过差分进行数据的传输，即低压差分信号传输。
采用LVDS输出接口，可以使得信号在差分PCB线或平衡电缆上以几百Mbit／s的速率传输，由于采用低压和低电流驱动方式，因此，实现了低噪声和低功耗。
目前，LVDS输出接口在17in及以上液晶显示器中得到了广泛的应用。
2．LVDS接口电路的组成在液晶显示器中，LVDS接口电路包括两部分，即驱动板侧的LVDS输出接口电路（LVDS发送器）和液晶面板侧的LVDS输入接口电路（LVDS接收器）。
LVDS发送器将驱动板主控芯片输出的17L电平并行RGB数据信号和控制信号转换成低电压串行LVDS信号，然后通过驱动板与液晶面板之间的柔性电缆（排线）将信号传送到液晶面板侧的LVDS接收器，LVDS接收器再将串行信号转换为TTL电平的并行信号，送往液晶屏时序控制与行列驱动电路。
图1所示为LVDS接口电路的组成示意图。
图1 LVDS接口电路的组成示意图在数据传输过程中，还必须有时钟信号的参与，LVDS接口无论传输数据还是传输时钟，都采用差分信号对的形式进行传输。
液晶屏接口定义详解
液晶屏L VDS，T TL,RS DS接口样式的区别方法很多初学者对于如何区分屏的接口类型很是头疼，是LVDS屏，TTL屏还是RS DS 屏？总是很难搞清出。
如何快速识别出液晶屏的接口类型则需要一些经验的，下面从屏的屏线接口的样式来对接口类型做出分类的介绍，帮助大家快速识别屏的接口类型。
以下方法是个人认识，不足之处请大家谅解。
（1） TTL屏接口样式： D6T（单6位TT L）：31扣针，41扣针。
对应屏的尺寸主要为笔记本液晶屏（8寸，10寸，11寸，12寸），还有部分台式机屏15寸为41扣针接口。
S6T（双6位TT L）：30＋45针软排线，60扣针，70扣针，80扣针。
主要为台式机的14寸，15寸液晶屏。
D8T（单8位T TL）：很少见 S8T（双8位T TL）：有，很少见80扣针（14寸，15寸）2）LVDS屏接口样式：D6L（单6位LVDS）：14插针，20插针，14片插，30片插（屏显基板100欧姆电阻的数量为4个）主要为笔记本液晶屏（12寸，13寸，14寸，15寸）D8L（单8位LVD S）：20插针（5个100欧姆）（15寸）S6L（双6位LVDS）：20插针，30插针，30片插（8个100欧姆）（14寸，15寸，17寸）S8L（双8位LV DS）：30插针，30片插（10个100欧姆电阻）（17寸，18寸，19寸，20寸，21寸）（3）RSD S屏接口样式:50排线，双40排线，30＋50排线。
主要为台式机（15寸，17寸）液晶屏。
常规L VDS接口液晶屏定义20PIN单6定义：1：电源2：电源3：地 4：地 5：R0- 6：R0+ 7：地 8：R1- 9：R1+ 10：地11：R2-12：R2+ 13：地14：CL K- 15：CLK+ 16空17空18空19 空20空每组信号线之间电阻为（数字表120欧左右）20PIN双6定义：1：电源2：电源3：地 4：地 5：R0- 6：R0+ 7：R1-8：R1+ 9：R2- 10：R2+ 11：CLK- 12：CLK+ 13：RO1-14：RO1+ 15：RO2- 16：R O2+ 17：RO3- 18：RO3+19：CLK1- 20：CL K1+每组信号线之间电阻为（数字表120欧左右）20PI N单8定义：1：电源2：电源3：地4：地5：R0-6：R0+ 7：地8：R1- 9：R1+ 10：地 11：R2-12：R2+ 13：地 14：CLK- 15：C LK+ 16：R3- 17：R3+每组信号线之间电阻为（数字表120欧左右）30PIN单6定义：1：空2：电源3：电源4：空 5：空 6：空 7：空8：R0- 9：R0+ 10：地 11：R1-12：R1+ 13：地 14：R2-15：R2+ 16：地17：CLK-18：CLK+ 19：地 20：空- 21：空 22：空 23：空24：空 25：空 26：空 27：空28空29空30空每组信号线之间电阻为（数字表120欧左右）30PIN单8定义：1：空2：电源3：电源4：空 5：空 6：空 7：空8：R0- 9：R0+ 10：地 11：R1-12：R1+ 13：地 14：R2-15：R2+ 16：地17：CLK-18：CLK+ 19：地 20：R3- 21：R3+22：地23：空24：空 25：空 26：空 27：空28空 29空30空每组信号线之间电阻为（数字表120欧左右）30PIN双6定义：1：电源2：电源3：地 4：地 5：R0- 6：R0+ 7：地 8：R1- 9：R1+ 10：地11：R2- 12：R2+ 13：地 14：CLK- 15：C LK+ 16：地 17：RS0-18：RS0+ 19：地 20：RS1- 21：R S1+ 22：地23：RS2- 24：RS2+25：地 26：CLK2- 27：C LK2+每组信号线之间电阻为（数字表120欧左右）30PI N双8定义：1：电源2：电源3：电源 4：空5：空6：空 7：地 8：R0- 9：R0+ 10：R1-11：R1+ 12：R2-13：R2+ 14：地 15：CLK-16：CL K+ 17：地18：R3- 19：R3+20：RB0-21：RB0+22：RB1- 23：RB1+ 24：地 25：RB2-26：R B2+ 27：CLK2- 28：CLK2+ 29：RB3-30：RB3+每组信号线之间电阻为（数字表120欧左右）一般14PIN、20PIN、30PI N为LVD S接口。
常见液晶显示器的接口定义是什么
10 GND
11 DA1-
12 DA1
13 GND
14 DA2-
15 DA2
16 GND
17 CKA-
18 CKA
19 GND
20 DB0-
21 DB0
22 GND
23 DB1-
24 DB1
25 GND
26 DB2-
27 DB2
28 GND
29 CKB-
由于高分屏1400X1050（SXGA ） 1600X1200（UXGA） 的分辩率实在太高，信号的码率也相应提高，单*一路LVDS传输已不堪重负，所以都用的是双路的LVDS接口，以降低每一路LVDS的速率。保证信号的稳定度。
对于笔记本上用的XGA屏，一般都是20针扁平接口，对应的接口定义为
1 VCC
常见液晶显示器的接口定义是什么
lvds液晶屏幕接口详解
1．LVDS输出接口概述液晶显示器驱动板输出的数字信号中，除了包括RGB数据信号外，还包括行同步、场同步、像素时钟等信号，其中像素时钟信号的最高频率可超过28MHz。
采用TTL接口，数据传输速率不高，传输距离较短，且抗电磁干扰（EMI）能力也比较差，会对RGB数据造成一定的影响；另外，TTL 多路数据信号采用排线的方式来传送，整个排线数量达几十路，不但连接不便，而且不适合超薄化的趋势。
采用LVDS输出接口传输数据，可以使这些问题迎刃而解，实现数据的高速率、低噪声、远距离、高准确度的传输。
那么，什么是LVDS输出接口呢？LVDS，即Low Voltage Differential Signaling，是一种低压差分信号技术接口。
它是美国NS公司（美国国家半导体公司）为克服以TTL电平方式传输宽带高码率数据时功耗大、EMI电磁干扰大等缺点而研制的一种数字视频信号传输方式。
LVDS输出接口利用非常低的电压摆幅（约350mV）在两条PCB走线或一对平衡电缆上通过差分进行数据的传输，即低压差分信号传输。
采用LVDS输出接口，可以使得信号在差分PCB线或平衡电缆上以几百Mbit／s的速率传输，由于采用低压和低电流驱动方式，因此，实现了低噪声和低功耗。
目前，LVDS输出接口在17in及以上液晶显示器中得到了广泛的应用。
2．LVDS接口电路的组成在液晶显示器中，LVDS接口电路包括两部分，即驱动板侧的LVDS输出接口电路（LVDS发送器）和液晶面板侧的LVDS输入接口电路（LVDS接收器）。
LVDS发送器将驱动板主控芯片输出的17L电平并行RGB数据信号和控制信号转换成低电压串行LVDS信号，然后通过驱动板与液晶面板之间的柔性电缆（排线）将信号传送到液晶面板侧的LVDS接收器，LVDS接收器再将串行信号转换为TTL电平的并行信号，送往液晶屏时序控制与行列驱动电路。
图1所示为LVDS接口电路的组成示意图。
图1 LVDS接口电路的组成示意图在数据传输过程中，还必须有时钟信号的参与，LVDS接口无论传输数据还是传输时钟，都采用差分信号对的形式进行传输。
常规LVDS接口液晶屏定义
常规LVDS接⼝液晶屏定义低电压差分信号传输(Low Voltage Differential Sig-naling，LVDs)是20世纪90年代才出现的⼀种新型的适⽤于⾼速数据传输的的接⼝技术，最早由美国国家半导体公司提出，在信号完整性⽅⾯有良好的性能，可确保铜导线能够⽀持千兆位以上的数据传输。
这种技术的核⼼是采⽤极低的电压摆幅⾼速差动传输数据，可以实现点对点或⼀点对多点的连接，并具有低功耗、低误码率、低串扰和低辐射等特点，在计算机、通信设备、消费电⼦等⽅⾯得到了⼴泛应⽤，并通过TIA／EIA的确认，成为该组织的标准(ANSI／TIA／EIA-644)。
1 LVDS基本原理和特点LVDS的⼯作原理如图1所⽰。
驱动器由⼀个恒定电流源(通常为3.5 mA)驱动⼀对差分信号线组成，接收器有很⾼的DC输⼊阻抗，⼏乎不会消耗电流，与传输线阻抗匹配的终端电阻(约为100 Ω)跨接在两条差分信号线上，并尽可能靠近接收器输⼊端，绝⼤部分的驱动电流将流经100Ω的终端电阻，并在接收器输⼊端产⽣⼤约350 mV的压降。
当驱动状态反转时，流经电阻的电流⽅向改变，于是在接收端产⽣了⼀个有效“O”或“1”的逻辑状态。
成本等⽅⾯有着众多优点：⾼速传输能⼒LVDS驱动器能以超过155.5 Mb／s的速度驱动双绞线对，距离超过10 m。
ANSI／TIA／EIA-644标准中就推荐了655 Mb／s的最⼤速率和1.923 Gb／s的⽆失真媒质上的理论极限速率。
低噪声因为低电压摆幅、低边沿速率、奇模式差分信号以及恒流驱动器，LVDS产⽣的电磁⼲扰低。
当差分传输线紧耦合时，噪声抑制能⼒更强。
低功耗 LVDS器件⽤CMOS⼯艺实现了低的静态功耗；恒流源模式驱动设计降低系统功耗，并极⼤地降低了Iss的频率成分对功耗的影响。
节省成本LVDS器件⽤低成本的电缆线和连接器件就可以达到很⾼的速率。
LVDS产⽣极低的噪声，噪声控制和EMI等问题也迎刃⽽解。
常见LVDS屏接口定义讲解
每组信号线之间电阻为（数字表 100 欧左右）指针表 20－100 欧左右（8 组相同阻 值） 20PIN 单 8 定义： 1：电源 2：电源 3：地 4：地 5：R0- 6：R0+ 7：地 8：R1- 9：R1+ 10：地 11：R 2- 12：R2+ 13：地 14：CLK- 15：CLK+ 16：R3- 17：R3+ 每组信号线之间电阻为（数字表 100 欧左右）指针表 20－100 欧左右（5 组相同阻 值） 30PIN 双 8 定义： 1：电源 2：电源 3：电源 4：空 5：空 6：空 7：地 8：R0- 9：R0+ 10：R1- 11：R 1+ 12：R213：R2+ 14：地 15：CLK- 16：CLK+ 17：地 18：R3- 19：R 3+ 20：RB0- 21：RB0+ 22：RB1- 23：RB1+ 24：地 25：RB2- 26：RB2+ 27： CLK228：CLK2+ 29：RB3- 30：RB3+ 每组信号线之间电阻为（数字表 100 欧左右）指针表 20－100 欧左右（10 组相同 阻值） 一般 14PIN、20PIN、30PIN 为 LVDS 接口，15 寸（含 15 寸）以下多为 3.3V 供电 1 7（含 17）以上多为 5V 供电。这只是常见屏是这样规律，而不是所有的都是这样。
