液力耦合器原理word版
液力耦合器工作原理
液力耦合器工作原理液力耦合器是一种常见的机械传动装置，广泛应用于各种工业领域。
它的主要功能是将发动机的动力传递到其他机械部件，实现机械的启动、加速和改变转速等功能。
下面将详细介绍液力耦合器的工作原理。
液力耦合器由驱动轮、从动轮和液力传动介质组成。
驱动轮连接到发动机的输出轴上，从动轮连接到其他机械部件，通过液力传动介质将动力传递给从动轮。
液力传动介质主要由液体组成，通常是液压油。
当发动机启动时，驱动轮开始旋转，使液力传动介质也开始旋转。
旋转的液力传动介质产生离心力，使液体向外挪移，形成液体环流。
液力耦合器的驱动轮和从动轮之间有一个液力传动介质的转动区域，称为液力耦合器的工作腔。
液体在工作腔中形成的液体环流产生一个液力传递的力矩，将动力传递给从动轮。
液力耦合器的工作原理可以分为三个阶段：启动阶段、加速阶段和稳定阶段。
在启动阶段，当发动机启动时，液力传动介质开始旋转。
由于液体的粘性，液体环流的速度比驱动轮的转速慢，这导致液力耦合器的输出轴转速较低。
在加速阶段，随着驱动轮的转速增加，液体环流的速度也逐渐接近驱动轮的转速。
液体环流的速度增加，液力传递的力矩也增加，从而使从动轮的转速逐渐接近驱动轮的转速。
在稳定阶段，当液力耦合器的输出轴转速达到稳定状态时，液体环流的速度与驱动轮的转速相等，液力传递的力矩也达到最大值。
此时，液力耦合器实现了稳定的动力传递。
液力耦合器的工作原理具有以下特点：1. 起动平稳：液力耦合器通过液体环流实现动力传递，起动过程中没有机械接触，因此启动平稳，减少了机械部件的磨损。
2. 自动变速：液力耦合器可以根据负载的变化自动调整传递的力矩，实现自动变速。
当负载增加时，液力传递的力矩也增加，从而保持动力传递的稳定性。
3. 防止过载：液力耦合器具有一定的扭矩限制功能，当负载超过液力耦合器的承载能力时，液力耦合器会自动滑动，从而保护机械部件不受损坏。
4. 减震降噪：液力耦合器通过液体环流实现动力传递，具有一定的减震降噪效果，可以减少机械部件的振动和噪音。
液力耦合器工作原理
液力偶合器工作原理一、工作原理1、概述液力偶合器又称液力联轴器，是以液体为工作介质，利用液体的动能的变化来传递能量的叶片式传动机械。
它具有空载启动电机，平稳无级变速等特点，用于电站给水泵的转速调节，可简化锅炉给水调节系统，减少高压阀门数量，由于可通过调速改变给水量和压力来适应机组的起停和负荷变化，调节特性好，调节阀前后压降小，管路损失小，不易损坏，使给水系统故障减少，当给水泵发生卡涩、咬死等情况时。
对泵和电机都可起到保护作用，故现代电站中，机组锅炉给水泵普遍采用了带液力偶会器的调速给水泵。
2、用途液力偶合器作为节能设备，可以无级变速运转，工作可靠，操作简便，调节灵活，维修方便。
采用液力偶合器便于实现工作机全程自动调节，以适应载荷的变化，可节约大量电能，广泛适用于电力、冶金、石化、工程机械、矿山、市政供水供气和纺织、轻工等行业，适用于各种需要变负荷运转的给水泵、风机、粉碎机等旋转式工作机3、耦合器的基本结构偶合器的基本结构主要部件：泵轮、涡轮、转动外壳、主动（输入）轴、从动（输出）轴及勺管。
泵轮与涡轮称为工作轮，两轮中均有叶片，两轮分别与输入、输出轴相联接，它们之间是有间隙的，泵轮和涡轮均有径向尺寸相同的腔形，所以，合在一起形成工作油腔室，工作油从泵轮内侧进入，并跟随动力机一起作旋转运动，油在离心力的作用下，被甩到泵轮的外侧，形成高速油流冲向对面的涡轮叶片，流向涡轮内侧逐步减速并流回到泵轮的内侧，构成了一个油的循环。
4、偶合器调速范围调速型液力偶合器可以在主动轴转速恒定的情况下，通过调节液力偶合器内液体的充满程度实现从动轴的无级调速（调速范围为0到输入轴转速的97%~98%），调节机构称为勺管调速机构，它通过调节勺管的工作位置来改变偶合器流道中循环液体的充满程度，实现对被驱动机械的无级调速，使工作机按负载工作范围曲线运行5、偶合器工作原理●工作液体在工作腔中的绝对流动是一个三维运动。
●转动外壳与泵轮联接后包围在涡轮之外，使工作液体能贮于泵轮之中。
液力耦合器工作原理
液力耦合器工作原理液力耦合器是一种常见的传动装置，广泛应用于各种机械设备中。
它通过液体的流动来传递动力，实现机械的转动。
液力耦合器主要由泵轮、涡轮和液体填充物组成。
液力耦合器的工作原理如下：1. 泵轮工作原理液力耦合器的泵轮由一系列叶片组成，固定在输入轴上。
当输入轴旋转时，泵轮也会随之旋转。
泵轮的旋转产生离心力，使液体向外部流动。
2. 涡轮工作原理液力耦合器的涡轮与泵轮同轴，固定在输出轴上。
当泵轮旋转时，液体被推动到涡轮上，使涡轮开始旋转。
涡轮的旋转速度取决于泵轮的旋转速度。
3. 液体填充物工作原理液力耦合器的泵轮和涡轮之间有一定的间隙，被液体填充物填充。
液体填充物通常是一种特殊的液体，具有较高的黏度和粘性。
当泵轮旋转时，液体填充物被搅动起来，形成旋涡。
这个旋涡会将动力传递到涡轮上，使涡轮开始旋转。
4. 动力传递当液力耦合器开始工作时，输入轴的旋转动力被传递到泵轮上。
泵轮的旋转产生离心力，推动液体填充物流动，并将动力传递到涡轮上。
涡轮的旋转速度取决于泵轮的旋转速度，从而实现了动力的传递。
液力耦合器的优点：1. 平稳传动：液力耦合器传动过程中没有机械接触，因此传动平稳，减少了振动和噪音。
2. 起动平稳：液力耦合器在起动时可以实现平稳的启动，减少了对机械设备的冲击。
3. 自动调节：液力耦合器可以根据负载的变化自动调节传动比例，使传动效率更高。
4. 保护设备：液力耦合器可以在过载或者异常情况下承受一定的冲击力，起到保护设备的作用。
液力耦合器的应用领域：1. 汽车工业：液力耦合器广泛应用于汽车的变速器中，实现发动机与变速器之间的动力传递。
2. 工程机械：液力耦合器被用于各种工程机械中，如挖掘机、装载机等，实现动力传递和控制。
3. 发机电组：液力耦合器被用于发机电组中，实现发机电与发动机之间的动力传递。
总结：液力耦合器是一种通过液体流动来传递动力的传动装置。
它由泵轮、涡轮和液体填充物组成，通过液体的流动实现动力的传递。
液力耦合器原理.(DOC)
液力偶合器
原理
在动力机带动偶合器转动时，首先由泵轮将偶合器腔内液体搅动，在离心力的作用下，腔内液体从半径较小的流道进口处被加速，并抛向半径较大的流道口处，从而液体的动量加大，在泵轮出口处液流以较高的速度和压强冲向涡轮叶片，释放液体动能推动涡轮旋转做功，实现涡轮将液体动能转化为机械能的过程。
当液体的动能减小后，在其后的液体推动下由涡轮流出而进入泵轮，再开始新的能量转化。
如此周而复始，输入与输出在没有直接机械连接的情况下，由液体动能完成了柔性的成功连接。
功能
1.具有柔性传动功能：能有效的减缓冲击，隔离扭振，提高传动品质；具有电机轻载起动功能：当电机起动时，力矩甚微，接近于空载起动，从而降低起动电流，缩短起动时间，起动过程平缓、顺利；
2.具有过载保护功能：有效的保护电机和工作机，在起动或超载时不受损坏，降低机器故障率，延长零部件和整机使用寿命，降低维护费用和停工时间；
3.具有协调多机同步起动功能：在多机起动系统中，能够达到电机顺序起动，协调各电机同步、平稳驱动。
用途
限矩型液力偶合器广泛用于矿山、化工、冶金、轻工、制革、建筑、邮电、交通、电力、纺织等行业。
（注：素材和资料部分来自网络，供参考。
请预览后才下载，期待你的好评与
关注！）。

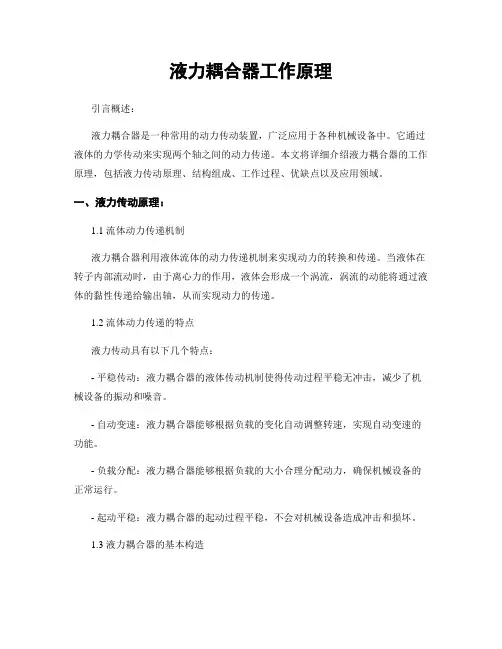

液力耦合器工作原理
液力耦合器工作原理引言概述：液力耦合器是一种常用的动力传动装置，广泛应用于各种机械设备中。
它通过液体的力学传动来实现两个轴之间的动力传递。
本文将详细介绍液力耦合器的工作原理，包括液力传动原理、结构组成、工作过程、优缺点以及应用领域。
一、液力传动原理：1.1 流体动力传递机制液力耦合器利用液体流体的动力传递机制来实现动力的转换和传递。
当液体在转子内部流动时，由于离心力的作用，液体会形成一个涡流，涡流的动能将通过液体的黏性传递给输出轴，从而实现动力的传递。
1.2 流体动力传递的特点液力传动具有以下几个特点：- 平稳传动：液力耦合器的液体传动机制使得传动过程平稳无冲击，减少了机械设备的振动和噪音。
- 自动变速：液力耦合器能够根据负载的变化自动调整转速，实现自动变速的功能。
- 负载分配：液力耦合器能够根据负载的大小合理分配动力，确保机械设备的正常运行。
- 起动平稳：液力耦合器的起动过程平稳，不会对机械设备造成冲击和损坏。
1.3 液力耦合器的基本构造液力耦合器由输入轴、输出轴和液力传动装置组成。
液力传动装置包括泵轮、涡轮和导向叶片。
输入轴通过泵轮将动力传递给液体，液体经过涡轮的作用将动力传递给输出轴。
导向叶片用于控制液体流动的方向和速度，从而实现动力的传递和调节。
二、工作过程：2.1 起动过程当启动机械设备时，输入轴开始转动，泵轮通过输入轴将动力传递给液体。
液体在泵轮的作用下形成涡流，涡流的动能将通过液体的黏性传递给涡轮，从而使输出轴开始转动。
2.2 调速过程在机械设备工作时，负载的大小会发生变化，液力耦合器能够根据负载的变化自动调整转速。
当负载增加时，涡轮的转速会下降，导致液体流动速度减小，涡轮上的动力也会减小。
相反，当负载减小时，涡轮的转速会增加，液体流动速度加快，涡轮上的动力也会增加。
2.3 停止过程当停止机械设备时，输入轴停止转动，液体的动力传递也会停止。
液体停止流动后，涡轮上的动力也会消失，输出轴停止转动。

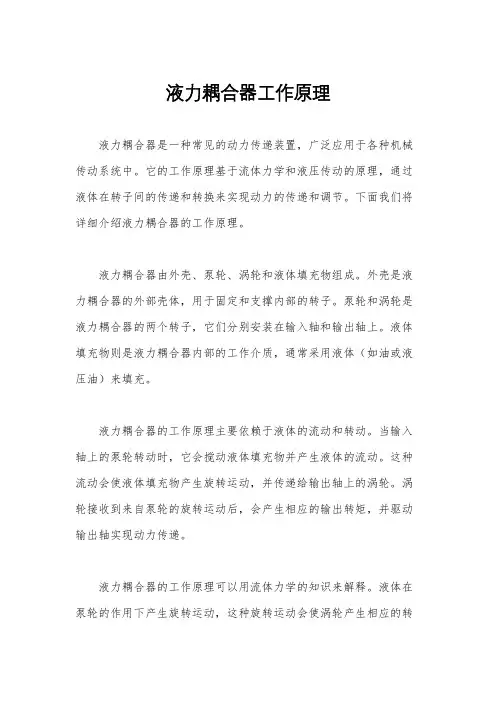

液力耦合器工作原理
液力耦合器工作原理液力耦合器是一种常见的动力传递装置，广泛应用于各种机械传动系统中。
它的工作原理基于流体力学和液压传动的原理，通过液体在转子间的传递和转换来实现动力的传递和调节。
下面我们将详细介绍液力耦合器的工作原理。
液力耦合器由外壳、泵轮、涡轮和液体填充物组成。
外壳是液力耦合器的外部壳体，用于固定和支撑内部的转子。
泵轮和涡轮是液力耦合器的两个转子，它们分别安装在输入轴和输出轴上。
液体填充物则是液力耦合器内部的工作介质，通常采用液体（如油或液压油）来填充。
液力耦合器的工作原理主要依赖于液体的流动和转动。
当输入轴上的泵轮转动时，它会搅动液体填充物并产生液体的流动。
这种流动会使液体填充物产生旋转运动，并传递给输出轴上的涡轮。
涡轮接收到来自泵轮的旋转运动后，会产生相应的输出转矩，并驱动输出轴实现动力传递。
液力耦合器的工作原理可以用流体力学的知识来解释。
液体在泵轮的作用下产生旋转运动，这种旋转运动会使涡轮产生相应的转动，从而实现了输入轴到输出轴的动力传递。
而且，液体的流动还可以通过调节泵轮和涡轮之间的相对位置和速度来实现转矩的调节和变速的功能。
液力耦合器的工作原理还可以用液压传动的原理来解释。
液体在泵轮的作用下产生压力，这种压力会传递到涡轮上，并产生相应的输出转矩。
而且，通过调节液体的流量和压力，可以实现液力耦合器的转矩调节和变速功能。
总的来说，液力耦合器的工作原理是基于液体的流动和转动来实现动力传递和调节的。
它具有结构简单、传动平稳、承载能力大、转矩调节范围广等优点，因此在各种机械传动系统中得到了广泛的应用。
液力耦合器的工作原理不仅可以用流体力学和液压传动的原理来解释，而且还可以通过实际的工程应用来验证。
因此，深入了解液力耦合器的工作原理对于提高机械传动系统的性能和效率具有重要的意义。
液力耦合器的工作原理
液力耦合器的工作原理（一）液力耦器的结构：液力耦合器是一种液力传动装置，又称液力联轴器。
液力耦合器其结构主要由壳体、泵轮、涡轮三个部分。
泵轮和涡轮相对安装，统称为工作轮。
在泵轮和涡轮上有径向排列的平直叶片，泵轮和涡轮互不接触。
两者之间有一定的间隙（约 3mm 一 4mm ) ；泵轮与涡轮装合成一个整体后，其轴线断面一般为圆形，在其内腔中充满液压油。
（二）液力耦合器的安装方式：液力耦合器的输入轴与电动机联在一起，随电动机的转动而转动，是液力耦合器的主动部分。
涡轮和输出轴连接在一起，是液力耦合器的从动部分，与负载连在一起。
在安装时，液力耦合器安装在电动机与负载之间，通常由于负载较大，且与其它设备有联锁，采用将电机后移方案，在改造方案中需重新做电机的基础。
（三）液力耦合器的工作原理：电动机运行时带动液力耦合器的壳体和泵轮一同转动，泵轮叶片内的液压油在泵轮的带动下随之一同旋转，在离心力的作用下，液压油被甩向泵轮叶片外缘处，并在外缘处冲向涡轮叶片，使涡轮在受到液压油冲击力而旋转；冲向涡轮叶片的液压油沿涡轮叶片向内缘流动，返回到泵轮内缘，然后又被泵轮再次甩向外缘。
液压油就这样从泵轮流向涡轮，又从涡轮返回到泵轮而形成循环的液流。
液力耦合器中的循环液压油，在从泵轮叶片内缘流向外缘的过程中，泵轮对其作功，其速度和动能逐渐增大；而在从涡轮叶片外缘流向内缘的过程中，液压油对涡轮作功，其速度和动能逐渐减小。
液压油循环流动的产生，是泵轮和涡轮之间存在着转速差，使两轮叶片外缘处产生压力差。
液力耦合器工作时，电动机的动能通过泵轮传给液压油，液压油在循环流动的过程中又将动能传给涡轮输出。
液压油在循环流动的过程中，除受泵轮和涡轮之间的作用力之外，没有受到其他任何附加的外力。
根据作用力与反作用力相等的原理，液压油作用在涡轮上的扭矩应等于泵轮作用在液压油上的扭矩，这就是液力耦合器的工作原理。
（四）、液力耦合器的调速方法：液力耦合器在实际工作中的情形是：电动机驱动泵轮旋转，泵轮带动液压油进行旋转，涡轮即受到力矩的作用，在液压油量较小时，当其力矩不足于克服载的起步阻力矩，所以涡轮还不会随泵轮的转动而转动，增加液压油，作用在涡轮上的力矩随之增大，作用在涡轮上的力矩足以克服负载起步阻力而起步，其液压油传递的力矩与负载力矩相等时，转速随之稳定。
液力耦合器工作原理
液力耦合器工作原理引言概述：液力耦合器是一种常见的机械传动装置，广泛应用于各种工业领域。
它通过液体的动力传递来实现机械的连接和传动。
本文将详细介绍液力耦合器的工作原理，包括液力传递、液力变速和液力控制等方面。
一、液力传递1.1 流体动力传递液力耦合器内部填充着液体，通常是油。
当液体在转子内部流动时，它会产生动力，这种动力可以传递给其他机械部件，实现动力传递。
液力传递的基本原理是利用液体的动能和压力来传递转矩和功率。
1.2 液力耦合器的结构液力耦合器由驱动轴、从动轴和液力传递介质组成。
驱动轴和从动轴通过液力传递介质连接在一起。
液力传递介质通常由转子、泵和涡轮组成。
泵将液体从驱动轴端抽出，然后通过转子和涡轮的作用，将液体传递到从动轴端。
1.3 液力传递的特点液力传递具有一定的特点。
首先，液力传递可以在无接触的情况下实现动力传递，减少了磨损和噪音。
其次，液力传递可以实现连续的动力传递，不受转速比的限制。
此外，液力传递还具有一定的扭矩放大效应，可以在启动和低速工况下提供更大的扭矩输出。
二、液力变速2.1 液力耦合器的变速原理液力耦合器可以通过改变液体的流动状态来实现变速。
当液体在转子内部流动时，它的流速和流量会发生变化，从而改变液力传递的效果。
通过调整液体的流动状态，可以实现不同的转速比和扭矩输出。
2.2 液力变速的调节方式液力耦合器的变速可以通过调节泵和涡轮的转速来实现。
当泵和涡轮的转速不同时，液体的流动状态会发生变化，从而实现不同的变速效果。
此外，还可以通过改变液体的粘度和密度来调节液力变速的效果。
2.3 液力变速的优势和应用液力变速具有一定的优势。
首先，液力变速可以实现平滑的变速过程，减少机械部件的磨损和冲击。
其次，液力变速可以实现无级变速，满足不同工况下的需求。
液力变速广泛应用于汽车、船舶、工程机械等领域。
三、液力控制3.1 液力耦合器的控制方式液力耦合器的控制可以通过调节液体的流量和压力来实现。
液力耦合器原理
液力耦合器原理液力耦合器是一种常见的动力传递装置，广泛应用于各种机械设备中。
它通过液体介质传递动力，具有承载能力强、起动平稳、无级调速等优点，被广泛应用于汽车、船舶、风力发电等领域。
本文将详细介绍液力耦合器的原理和工作机制。
一、液力耦合器的概述液力耦合器是由泵轮、涡轮、导向器和液体介质组成的。
其中，泵轮又称为驱动轮或泵，涡轮又称为从动轮或涡；液体介质则是通过泵轮和涡轮之间的转差，传递运动和动力。
二、液力耦合器的原理液力耦合器的原理基于液体在转动或流动时所具有的一些特性，包括离心力、黏性和旋塞效应。
1. 离心力当泵轮（驱动轮）以一定的速度旋转时，液体受到离心力的作用会被抛到涡轮（从动轮）之中。
这种离心力会使液体获得动能，从而传递给涡轮，实现能量的传递。
2. 黏性液体具有一定的粘滞性，使得液体在传递过程中能够形成一个层流的环境。
这种黏性作用使得转动的液体能够均匀地传递动力，不会因为液体在传递过程中产生明显的滑动。
因此，液力耦合器具有良好的运动平稳性。
3. 旋塞效应液体在传递动力时会形成一个旋转的流体环，这种旋转的液体环会抵消液体传递时的惯性力，从而使液力耦合器具有较小的内部转差。
这种旋塞效应保证了液力耦合器在高速工作时，能够有较小的能量损耗。
三、液力耦合器的工作机制液力耦合器的工作过程可以分为三个阶段：起动阶段、传动阶段和闭锁阶段。
1. 起动阶段当液力耦合器处于起动状态时，液体介质会被泵轮抛向涡轮，形成旋转的液体环。
在起动阶段，液体的离心力非常强，可以实现大扭矩的传递，用于启动被驱动装置。
2. 传动阶段在液力耦合器启动后，液体介质将继续形成旋转的液体环。
在传动阶段，涡轮会以与泵轮相同的速度旋转，进一步传递动力。
液力耦合器在传动阶段具有无级调速的特点，能够灵活适应不同负载的需求。
3. 闭锁阶段当传动装置需要临时断开时，液力耦合器会进入闭锁阶段。
在闭锁阶段，通过控制流体的锁紧器来实现涡轮和泵轮之间的离合和连接。
液力耦合器讲义13页word
液力耦合器一、液力耦合器的名词解释二、液力耦合器的工作过程三、液力耦合器的油系统四、勺管的调节原理五、液力耦合器的运行知识六、液力耦合器的特点七、液力耦合器运转的注意事项一、液力耦合器的名词解释以液体为工作介质的一种非刚性联轴器，又称液力联轴器。
如图：液力耦合器的泵轮和涡轮组成一个可使液体循环流动的密闭工作腔，泵轮装在输入轴上,涡轮装在输出轴上。
动力机（内燃机、电动机等）带动输入轴旋转时，液体被离心式泵轮甩出。
这种高速液体进入涡轮后即推动涡轮旋转，将从泵轮获得的能量传递给输出轴。
最后液体返回泵轮，形成周而复始的流动。
液力耦合器靠液体与泵轮、涡轮的叶片相互作用产生动量矩的变化来传递扭矩。
它的输出扭矩等于输入扭矩减去摩擦力矩，所以它的输出扭矩恒小于输入扭矩。
液力耦合器输入轴与输出轴间靠液体联系，工作构件间不存在刚性联接。
二、液力耦合器的工作过程液力耦合器主要由泵轮、涡轮、转动外壳、主动轴及从动轴等构件组成，见图8—10。
液力耦合器和传动齿轮安装在一个箱体内，功率传输从电动机到液力耦合器，再传到泵上。
泵轮装在与原动机轴相连的主动轴上(或第一级增速齿轮轴上)，相当于离心泵的叶轮；涡轮装在与泵相连的从动轴上(或第二级增速齿轮轴上)，相当于水轮机的叶轮，两轮彼此不接触，相互之间保持几毫米的轴向间隙，不能进行扭矩的直接传递。
泵轮和涡轮的形状相似，尺寸相同，相向布置，合在一起很像汽车的车轮，分开时均为具有20～40片径向直叶片的叶轮，涡轮的片数一般比泵轮少1～4片，以避免产生共振。
这种叶轮的后盖板及轮毂在轴面上形成两个对称的碗状投影，且与叶片共同组成沿圆周对称分布的几十个凹形流道，称为工作腔。
每个工作腔的进、出口均沿轴向，且在叶轮同侧，运行时工作油就在两轮的凹形工作腔内循环流动。
为防止工作油泄漏，一般在泵轮外缘还用螺栓连接旋转外壳，将涡轮密封在壳内。
泵轮和涡轮形成的工作油腔内的油自泵轮内侧引入后，在离心力的作用下被甩到油腔外侧形成高速的油流，并冲向对面的涡轮叶片，驱动涡轮一同旋转。
液力耦合器原理
1、液力耦合器的结构组成液力耦合器是一种液力传动装置，又称液力联轴器。
它的主要功能有两个方面，一是防止发动机过载，二是调节工作机构的转速。
其结构主要由壳体、泵轮、涡轮三个部分组成，如图1-2 所示。
图1-2 液力耦合器的基本构造1-输入轴2-泵轮叶轮3-涡轮叶轮4-轮出轴液力耦合器的壳体安装在发动机飞轮上，泵轮与壳体焊接在一起，随发动机曲轴的转动而转动，是液力耦合器的主动部分：涡轮和输出轴连接在一起，是液力耦合器的从动部分。
泵轮和涡轮相对安装，统称为工作轮。
在泵轮和涡轮上有径向排列的平直叶片，泵轮和涡轮互不接触。
两者之间有一定的间隙（约3mm~4mm）；泵轮与涡轮装合成一个整体后，其轴线断面一般为圆形，在其内腔中充满液压油。
2、液力耦合器的工作原理液力偶合器以液体为介质传递功率，当动力机通过输入轴带动泵轮转动时，充注在工作腔中的工作液体在离心力作用下，沿泵轮叶片流道向外缘流动，使液体的动量矩增大。
当工作液体由泵轮冲向对面的涡轮时，工作液体便沿涡轮叶片流道做向心流动，同时释放能量并将其转化为机械能，驱动涡轮旋转并带动工作机做功。
靠着液体的传动使动力机和工作机柔性地联接在一起。
改变液力耦合器工作腔的充满度，便可以调节输出力矩和输出转速，充满度升高则输出转速升高，反之则降低，并可实现无级调速。
液力偶合器调速的特点⑴、无级调速，在液力耦合器输入转速不变的情况下，可以输出无级连续变化的、且变化范围很宽的转速，当转速变化较大时，与节流调节相比较，有显著的节能效果。
⑵、空载起动，电动机可以在空载或轻载下启动，减少对电网冲击，因而可选用容量较小的电动机及电控设备，减少设备的投资，降低起动电流。
⑶、隔离振动，液力偶合器的泵轮和涡轮之间没有机械联系，转矩通过工作液体传递，是柔性连接。
当主动轴有周期性振动（如扭振等）时，不会传到从动轴上，具有良好的隔振效果。
能减缓冲击负荷，延长电动机或风机的机械寿命。
⑷、过载保护。
由于液力偶合器是柔性传动，其泵轮与涡轮之间有转速差，故当从动轴阻力矩突然增加时，转速差增大，甚至当风机负荷使机器制动时，动力机仍能继续运转而不烧毁，风机也可受到保护。
液力偶合器工作原理
液力偶合器工作原理
液力偶合器是一种利用液体的粘性特性进行动力传递的装置。
其工作原理如下：
1. 液体充填：液力偶合器内部填充有液体，通常是油或者液压传动液。
2. 动力输入：液力偶合器的输入轴由动力源（如发动机）带动，使其旋转起来。
3. 泵轮驱动：液力偶合器的输入轴连接到一个称为泵轮的元件。
当输入轴旋转时，泵轮也会跟随旋转。
4. 涡轮驱动：液力偶合器的输出轴连接到一个称为涡轮的元件。
涡轮与泵轮平行排列，共享同一液体。
当输入轴的动力传递给泵轮后，液体的粘性特性使泵轮旋转的动力转移到涡轮。
5. 液体传递动力：当涡轮开始旋转时，其传递出的动力会随着液体的转动传递给输出轴。
这种动力传递是通过液体的转动和粘性造成的。
液力偶合器的工作原理可以看做是一种液体传动装置，利用液体的流动特性实现动力的传递。
由于液体的粘性，输入轴转动时液体会通过泵轮的推动而形成旋涡，涡轮则受到液体旋涡的作用而开始旋转，将动力传递给输出轴。
整个过程中，液力偶合器能够实现平滑的动力传递，具有良好的起动性能和振动降低的功能。
液力耦合器工作原理
液力耦合器工作原理液力耦合器是一种常用于机械传动系统中的装置，它通过液体的流动来传递动力和扭矩。
液力耦合器由驱动轮、从动轮和连接它们的液体组成。
液力耦合器的工作原理如下：1. 结构组成：液力耦合器主要由驱动轮、从动轮和液体组成。
驱动轮通常由发动机驱动，而从动轮则连接到传动系统。
2. 液体传递动力：液力耦合器内部充满了液体，通常是油或者液压液。
当驱动轮旋转时，液体也会被带动旋转。
液体的旋转会产生离心力，将液体推向液力耦合器的外围。
3. 液体的传递：液体从驱动轮的外围流向从动轮的内部。
在这个过程中，液体的动能被转化为从动轮的动能。
液体的流动速度越快，从动轮的转速也就越快。
4. 扭矩传递：液体的流动还会产生一个扭矩，这个扭矩会传递给从动轮。
液力耦合器的扭矩传递是通过液体的黏性来实现的。
当液体流动速度较慢时，黏性较大，扭矩传递效果较好；当液体流动速度较快时，黏性较小，扭矩传递效果较差。
5. 扭矩调节：液力耦合器还可以通过调节液体的黏性来调节扭矩的传递效果。
通过改变液体的黏性，可以使液力耦合器在不同工况下有不同的扭矩传递效果。
6. 优点：液力耦合器具有以下优点：- 能够平滑传递动力，减少传动系统的冲击和振动；- 具有较大的启动扭矩，适合于启动重载或者惯性大的设备；- 具有自动过载保护功能，当负载过大时，液力耦合器会自动滑动，保护传动系统。
7. 应用领域：液力耦合器广泛应用于各种机械传动系统，特殊是需要平滑启动和传递大扭矩的场合，如汽车、船舶、工程机械等。
总结：液力耦合器通过液体的流动来传递动力和扭矩，具有平滑传动、大启动扭矩和自动过载保护等优点。
它在各种机械传动系统中得到广泛应用，为机械设备的正常运行提供了可靠的动力传递。
液力耦合器工作原理
液力耦合器工作原理液力耦合器是一种常见的动力传动装置，广泛应用于各种机械设备中。
它通过液体的动力传递来实现转矩的传递和调节。
下面将详细介绍液力耦合器的工作原理。
液力耦合器由外壳、泵轮、涡轮和导向叶片等组成。
液力耦合器内部装有工作液，通常是液压油。
当发动机启动时，发动机的转动会带动泵轮旋转，泵轮产生离心力将液体向外抛出。
液体经过导向叶片的导向作用，使液体的流动方向转向，进而冲击到涡轮上。
涡轮受到液体的冲击力，开始旋转。
液体从泵轮到涡轮的流动过程中，会产生一个液体流动的阻力。
这个阻力会使得涡轮的转速低于泵轮的转速。
液力耦合器的主要作用就是通过液体的流动阻力来实现转矩的传递和调节。
当涡轮的转速低于泵轮的转速时，液力耦合器会发生“滑差”。
滑差是指泵轮和涡轮之间的转速差异。
液体的流动阻力会使得涡轮受到一定的转矩，从而带动涡轮上的工作机械或设备运转。
这样，液力耦合器就实现了动力的传递。
液力耦合器的转矩传递是通过液体的流动阻力来实现的。
当涡轮上的工作机械或设备需要更大的转矩时，液体的流动阻力会增大，从而使得涡轮受到更大的转矩，进一步增加涡轮的转速。
相反，当涡轮上的工作机械或设备需要较小的转矩时，液体的流动阻力会减小，从而使得涡轮受到较小的转矩，降低涡轮的转速。
液力耦合器的工作原理可以简单总结为：液体的流动阻力决定了涡轮的转速，从而实现转矩的传递和调节。
液力耦合器具有自动调节转矩的特点，能够适应工作机械或设备的不同负载要求。
液力耦合器的优点包括：传动平稳、启动顺畅、减震降噪、无需离合器等。
由于液力耦合器内部没有机械接触，因此使用寿命较长，维护保养相对简单。
同时，液力耦合器还可以实现功率分配，使得不同工作机械或设备的转速和转矩能够得到合理的调节。
液力耦合器在工程机械、船舶、车辆等领域广泛应用。
在大型机械设备中，液力耦合器通常与变速器结合使用，以满足不同工况下的动力需求。
在汽车领域，液力耦合器常常被用于自动变速器中，提供平稳的动力传递和换挡操作。
液力耦合器工作原理
液力耦合器工作原理
液力耦合器是一种通过液体传递扭矩的机械装置，常见于汽车的自动变速器。
液力耦合器由两个相互嵌套的叶轮组成，一个是输入轴上的泵轮，另一个是输出轴上的涡轮。
它们之间通过液体充满的容器连接，这种液体通常是特殊的液压油。
当发动机启动时，输入轴上的泵轮开始旋转，通过液压力将液体推向输出轴上的涡轮。
液体由泵轮推动后，被强制分散到涡轮上。
涡轮的转动则会产生扭矩，驱动输出轴旋转。
液力耦合器的工作原理基于液体的粘性作用和动量守恒定律。
当液体通过泵轮和涡轮间的空隙时，液体分子之间会相互碰撞，从而传递液压力和扭矩。
同时由于液体的黏性，液体在泵轮和涡轮上形成了旋转流动。
液力耦合器具有自动变速器中所需的一些特性。
首先，它可以起到一个转矩转换器的作用，使发动机在启动时得到较低的负载，避免因发动机急启动而产生的突然冲击。
其次，液力耦合器可以提供一定的扭矩放大效应，使发动机的输出扭矩能够更好地传递给驱动轮。
此外，液力耦合器还具有一定的阻尼特性，可以减少变速时的冲击和振动。
液力耦合器的工作原理简单而可靠，但相对于机械式离合器来说效率较低，会有一定的能量损失。
因此，在高速情况下，液力耦合器通常会有一个锁止装置，将泵轮和涡轮直接连起来，以提高传动效率。
总体来说，液力耦合器通过液体传递扭矩，实现发动机和驱动轮的连接。
在自动变速器中起到了重要的作用，使得汽车在启动、换挡和制动过程中更加平稳和可靠。
液力耦合器工作原理
液力耦合器工作原理标题：液力耦合器工作原理引言概述：液力耦合器是一种常用的动力传递装置，广泛应用于各种机械设备中。
它利用液体作为传递介质，将动力从一个旋转部件传递到另一个旋转部件，实现动力的传递和调节。
下面将详细介绍液力耦合器的工作原理。
一、液力耦合器的结构1.1 轴套：轴套是液力耦合器的外壳，用于容纳液体和传递动力。
1.2 泵轮：泵轮位于轴套内部，由驱动装置带动旋转，产生液体流动。
1.3 铲轮：铲轮也位于轴套内部，与泵轮相对，通过液体的流动传递动力。
二、液力传递原理2.1 液体流动：当泵轮旋转时，产生液体的流动，形成液体旋涡。
2.2 涡轮效应：涡轮效应使得铲轮尾随液体旋涡旋转，传递动力。
2.3 动力调节：通过改变泵轮的转速，可以调节液力耦合器的传递效率和输出扭矩。
三、液力耦合器的工作特点3.1 平稳传动：液力传递使得动力传递更加平稳，减少机械震动和冲击。
3.2 自动调节：液力耦合器可以根据负载情况自动调节传递效率，提高机械设备的工作效率。
3.3 高效节能：液力传递不会产生磨擦损耗，节约能源并延长机械设备的使用寿命。
四、液力耦合器的应用领域4.1 汽车行业：液力耦合器广泛应用于自动变速器中，实现换挡平稳和动力传递效率高。
4.2 工程机械：挖掘机、装载机等工程机械中也常用液力耦合器，提高机械设备的工作效率。
4.3 发电领域：液力耦合器在发机电组中扮演着重要角色，实现发机电的启动和调节。
五、液力耦合器的维护保养5.1 定期更换液体：液力耦合器中的液体需要定期更换，保持传递效率和润滑效果。
5.2 清洗滤网：液力耦合器内部的滤网需要定期清洗，防止杂质影响液体流动。
5.3 注意温度：液力耦合器工作时会产生热量，需要注意散热，避免过热影响传递效果。
结论：液力耦合器作为一种重要的动力传递装置，具有平稳传动、自动调节、高效节能等特点，广泛应用于各个领域。
了解液力耦合器的工作原理有助于正确使用和维护液力耦合器，提高机械设备的工作效率和使用寿命。
液力耦合器的工作原理
液力耦合器的工作原理
液力耦合器的工作原理是基于液体传递动力的原理。
液力耦合器由两个主要部分组成：泵轮和涡轮。
泵轮（也称为驱动轮）由发动机连接并带有动力，而涡轮（也称为驱动轮）则连接到车辆的传动系统。
当发动机运转时，泵轮会旋转，并产生离心力从而将液体（通常是液压油）向周围甩出。
这使得液体从泵轮的中心部分向外被甩出，并流动到涡轮的叶片之间。
液体的流动会使涡轮开始旋转，从而传递动力给车辆的传动系统。
由于液体传递动力的特性，液力耦合器能够实现发动机和传动系统之间的动力传递，同时具有很好的阻尼特性。
当车辆启动时，发动机的转速会逐渐增加，而泵轮将会产生更大的离心力来甩出更多液体。
这使得液力耦合器能够提供较大的启动扭矩，使车辆能够顺利启动。
液力耦合器还具有一个重要的特性，即能够在发动机转速高于涡轮转速时，减少传动系统的负荷。
当车辆行驶过程中，发动机的转速可能会快于车辆的实际需求。
在这种情况下，液力耦合器会自动调节液体的流动，以减少传动系统的负荷，同时保持动力传递。
总之，液力耦合器通过利用液体传递动力的原理实现发动机和传动系统之间的动力传递，并具有良好的阻尼和负荷调节特性。
这使得液力耦合器成为许多车辆传动系统中重要的组成部分。
液力耦合器原理及油路流程详解
调速型液力耦合器的工作原理调速型液力耦合器主要由泵轮、涡轮、勺管室等组成，如下图所示。
当主动轴带动泵轮旋转时，在泵轮内叶片及腔的共同作用下，工作油将获得能量并在惯性离心力的作用下，被送到泵轮的外圆周侧，形成高速油流，泵轮外圆周侧的高速油流又以径向相对速度与泵轮出口的圆周速度组成合速度，冲入涡轮的进口径向流道，并沿着涡轮的径向流道通过油流动量矩的变化而推动涡轮旋转，油流至涡轮出口处又以其径向相对速度与涡轮出口处的圆周速度组成合速度，流入泵轮的径向流道，并在泵轮中重新获得能量。
如此周而夏始的重复，形成工作油在泵轮和涡轮中的循环流动圆。
由此可见，泵轮把输入的机械功转换为油的动能，而涡轮则把油的动能转换成为输出的机械功，从而实现动力的传递。
下面两张图是液力耦合器油路图，能够直观的看出液力耦合器中润滑油和工作油的油路走向及作用。
2∙D∙∙H∣n ∙MOp∙rati<Ni 1停”■新的亮体 2・人■ 3巾轮 4•轮» S 军船 6W 7片花 8壳体 9工作泊般io 勺Ir 型 11•力∙n 12平•瓦 13工作・裁 14羽滑∙K 15■助油索 O∙ar∙dVariable8p∙∙dCoupling 2.DesignandOyxration GearedVariableSpeedCoupling 16” 17VEHS 18MM 19定位∙ 20MftffMM 21工作■压力■鲁陶 22*滑泊以力,整固 23 24*冷泊冷油■ 25工作,冷泊• 26仪表 〃・向■ 28可HVK 孔旗调速型液力耦合器的无级变速是通过改变勺管的位置而改变循环圆中的工作油 量实现的。
当勺管插入液耦腔室的最深处时，循环圆中油量最小，泵轮和涡轮转速偏差大，输出转速最低；当勺管插入液耦腔室的最浅处时，循环圆中油量最大，泵轮和涡轮转速偏差小，输出转速最大。
F 图为勺管定位控制结构图，过程控制器发送信号到定位器的位置控制单元，例如设定输出速度100%。
液力耦合器工作原理
液力耦合器工作原理液力耦合器是以液体为工作介质的一种非刚性联轴器，又称液力联轴器。
液力耦合器简介：变速型液力偶合器的结构大致分为:泵轮,涡轮,工作室,勺管,主油泵,油箱,进油室和回油室,有的可能还有辅助油泵,根据各个厂家的设计制造不同可能结构上稍有差异! 1>泵轮和涡轮是带有径向叶片的碗状性结构, ...液力耦合器工作原理液力耦合器的泵轮和涡轮组成一个可使液体循环流动的密闭工作腔，泵轮装在输入轴上，涡轮装在输出轴上。
动力机（内燃机、电动机等）带动输入轴旋转时，液体被离心式泵轮甩出。
这种高速液体进入涡轮后即推动涡轮旋转，将从泵轮获得的能量传递给输出轴。
最后液体返回泵轮，形成周而复始的流动。
液力耦合器靠液体与泵轮、涡轮的叶片相互作用产生动量矩的变化来传递扭矩。
它的输出扭矩等于输入扭矩减去摩擦力矩，所以它的输出扭矩恒小于输入扭矩。
液力耦合器输入轴与输出轴间靠液体联系，工作构件间不存在刚性联接。
液力耦合器的特点是：能消除冲击和振动；输出转速低于输入转速，两轴的转速差随载荷的增大而增加;过载保护性能和起动性能好,载荷过大而停转时输入轴仍可转动,不致造成动力机的损坏;当载荷减小时，输出轴转速增加直到接近于输入轴的转速。
液力耦合器的传动效率等于输出轴转速乘以输出扭矩（输出功率）与输入轴转速乘以输入扭矩（输入功率）之比。
一般液力耦合器正常工况的转速比在0.95以上时可获得较高的效率。
液力耦合器的特性因工作腔与泵轮、涡轮的形状不同而有差异。
如将液力耦合器的油放空，耦合器就处于脱开状态，能起离合器的作用。
液力耦合器内部结构图：------------------------------------------------------液力耦合器工作原理变速型液力偶合器的结构大致分为:泵轮,涡轮,工作室,勺管,主油泵,油箱,进油室和回油室,有的可能还有辅助油泵,根据各个厂家的设计制造不同可能结构上稍有差异!液力耦合器工作原理图一液力耦合器工作原理图二1>泵轮和涡轮是带有径向叶片的碗状性结构,相互扣在一起,有的称两者间的空间为工作室,但为了便于更方便的理解我们不那样叫!我这里所说的工作室是指旋转外壳包围的空间,勺管则是控制这里的油压来控制传动力矩,故我认为这里称为工作室更合理!2>工作室通过涡轮圆周上的间隙与泵轮和涡轮中的空间相通.3>进油室在轴向方面通过泵轮低部的小孔连通泵轮和涡轮中的空间4>泵轮连接电机,涡轮连接风机(或水泵)5>主油泵通过主轴用齿轮传动运行中主油泵将油箱中的油加压后分为两路,一路进入进油室后通过泵轮低部轴向方面的小孔进入到泵轮与涡轮之间的空间,一路到各个轴承进行润滑.如果单设有辅助油泵,那轴承的润滑油部分由辅助油泵完成.在电机的转动下带动泵轮旋转,通过离心力和叶片的作用产生一个旋转冲击矩从而冲动涡轮叶片使涡轮旋转,这样就完成了传动的过程!当需要调节风机的出力时,只需通过调节勺管开口与工作室圆周方向的距离就能控制工作室油压(由于工作室与泵轮,涡轮间的空间相同),由于离心力的作用离圆周方向越靠近油压越大,勺管泄出的工作油越大.那么工作室的油压就很好控制,油压越大泵轮传动到涡轮的力矩越大不用说风机转动越快出力越大!通过勺管泄出的工作油经过勺管尾部的开孔进到回油室后返回油箱,完成一个循环!中间工作油冷却的部分在此省略,望见谅!液力偶合器的加油量(充液量范围)同规格液力偶合器有其一定的传递扭矩（功率）范围，我们称它为功率带，这个功率带与偶合器充液范围相对应。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
液力耦合器的模型与工作原理
液力耦合器是一种利用液体介质传递转速的机械设备，其主动输入轴端与原传动机相联结，从动输出轴端与负载轴端联结，通过调节液体介质的压力，使输出轴的转速得以改变。
理想状态下，当压力趋于无穷大时，输出转速与输入转速相等，相当于钢性联轴器。
当压力减小时，输出转速相应降低，连续改变介质压力，输出转速可以得到低于输入转速的无级调节。
液力耦合器的功控调速原理与效率
根据液力耦合器的上述特点，可以等效为图1所示的模型
功率控制调速原理表明，传动速度的改变，实质是机械功率调节的结果。
因此液力耦合器输出转速的降低，实际是输出功率减小。
在调速过程中，液力耦合器的原传动转速没有发生变化，假设负载转矩不变，原传动的机械功率也不变，那么输入与输出功率的差值功率那里去了呢，显然是被液力耦合器以热能形式损耗掉了。
因此，我们不能简单地认为液力偶合器调速是"丢转"，而实际是丢功率。
设原传动功率为PM1，输出功率为PM2，损耗功率则为
液力偶合器是一种耗能型的机械调速装置，调速越深（转速越低）损耗越大，特别是恒转矩负载，由于原传动输入功率不变，损耗功率将转速损失成比例增大。
对于风机泵类负载，由于负载转矩按转速平方率变化，原传动输入功率则按转速的平方率降低，损耗功率相对小一些，但输出功率是按转速的立方率减小，调速效率仍然很低。
液力耦合器的调速效率曲线如图2所示，平均效率在50%左右。
