PBT SK642FR 杜邦 物性表
PBT材料特性
PBT材料特性一、PBT:聚对苯二甲酸丁二醇酯聚对苯二甲酸丁二醇酯，英文名polybutylece terephthalate （简称PBT），属于聚酯系列，是由1.4-丁二醇(1.4-Butylene glycol)与对苯二甲酸(PTA)或者对苯二甲酸酯(DMT)聚缩合而成，并经由混炼程序制成的乳白色半透明到不透明、结晶型热塑性聚酯树脂。
与PET 一起统称为热塑性聚酯，或饱和聚酯。
PBT理化特性PBT为乳白色半透明到不透明、结晶型热塑性聚酯。
具有高耐热性、韧性、耐疲劳性，自润滑、低摩擦系数，耐候性、吸水率低，仅为0.1%，在潮湿环境中仍保持各种物性（包括电性能），电绝缘性，但体积电阻、介电损耗大。
耐热水、碱类、酸类、油类、但易受卤化烃侵蚀，耐水解性差，低温下可迅速结晶，成型性良好。
缺点是缺口冲击强度低，成型收缩率大。
故大部分采用玻璃纤维增强或无机填充改性，其拉伸强度、弯曲强度可提高一倍以上，热变形温度也大幅提高。
可以在140℃下长期工作，玻纤增强后制品纵、横向收缩率不一致，易使制品发生翘曲。
PBT加工工艺PBT又可称为热塑性聚酯塑料，为适用于不同加工业者使用，一般多少会加入添加剂，或与其它塑料掺混，随着添加物比例不同，可制造不同规格的产品。
由于PBT具有耐热性、耐候性、耐药品性、电气特性佳、吸水性小、光泽良好，广泛应用于电子电器、汽车零件、机械、家用品等，而PBT产品又与PPE、PC、POM、PA等共称为五大泛用工程塑料。
PBT 结晶速度快，最适宜加工方法为注塑，其他方法还有挤出、吹塑、涂覆和各种二次加工成型，成型前需预干燥，水分含量要降至0.02%。
PBT的注塑工艺特性与工艺参数的设定：PBT的聚合工艺成熟、成本较低，成型加工容易。
未改性PBT性能不佳，实际应用要对PBT进行改性，其中，玻璃纤维增强改性牌号占PBT的70％以上。
1 PBT的工艺特性PBT具有明显的熔点，熔点为225～235℃，是结晶型材料，结晶度可达40％。
PBT 杜邦 S600 物性数据表
Physical Properties Density Linear Mold Shrinkage, Flow Linear Mold Shrinkage, Transverse Mechanical Properties Tensile Strength, Ultimate Elongation at Break Tensile Modulus Flexural Modulus Flexural Yield Strength Izod Impact, Unnotched Izod Impact, Notched Electrical Properties Electrical Resistivity Surface Resistance Dielectric Constant Dielectric Strength Dissipation Factor Arc Resistance Thermal Properties CTE, linear CTE, linear, Transverse to Flow Thermal Conductivity Melting Point Deflection Temperature at 0.46 MPa (66 psi) Deflection Temperature at 1.8 MPa (264 psi) UL RTI, Electrical UL RTI, Mechanical with Impact UL RTI, Mechanical without Impact Flammability, UL94 Oxygen Index Processing Properties Melt Temperature
0.650 J/cm 0.375 J/cm
工程塑料PBT性能表
环保PBT塑胶粒
化学结构：
特性：
-阻燃性能达到美国UL公司认证的V-0级要求；
-阻燃剂在制品中不析出，增加制品表面光泽；
-制品经热处理后表面不喷霜，适用于有色产品，特别是黑色产品；
-耐热性好，机械强度高，磨擦系数低，耐磨擦；
-有优良的电性能和耐候性；
-耐化学药品性优良，除热水和碱外，PBT工程塑料对大多数化学药品都呈惰性；
1.56
1.60
吸水性23℃50%RH
D570
%
0.09
0.09
0.09
0.10
0.10
收缩率
D955
%
2.0
0.8-1.9
0.7-1.7
0.6-1.5
0.4-1.1
机
械
强
度
拉伸强度
D638
MPa
80
80
90
100
115
伸长率
D638
%
15
4
3
3
2
弯曲强度
D790
MPa
90
130
145
160
185
弯曲模量
使用方法：
-注射成型前必须进行预干燥,干燥温度110-130℃,时间4-5小时(料层厚度不超过3cm)。
注射工艺条件
（仅供参考）：
项目
单位
工艺条件
机筒
温度
后段
℃
230-245
中段
℃
235-250
前段
℃
240-250
喷嘴温度
℃
240-260
树脂温度
℃
240-260
模具温度
℃
PC PBT物性表
宝瑞塑胶原料有限公司
概述材料聚碳酸酯/聚对苯二甲酸丁二醇酯（PBT）混合，非增强
类别：热塑性聚合物聚碳酸酯（PC）聚碳酸酯/聚对苯二甲酸丁二酯（PBT）共混物，非增强聚酯，TP，聚对苯二甲酸丁二醇酯（PBT）
材质说明：此属性数据MatWeb的数据库类别“聚碳酸酯/聚对苯二甲酸丁二酯（PBT）混合，非增强”总结了类似的材料。
报告的每个属性的值范围是适当MatWeb的条目的最小值和最大值。
的注释报告的平均值，用于计算平均值的数据点的数目。
值不一定是典型的任何特定的品位，尤其是不太常见的价值观和那些可以受影响最严重的添加剂或加工方法。

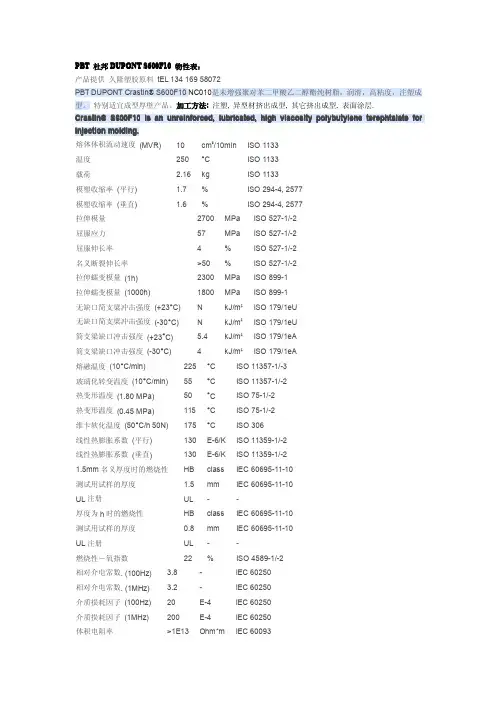

PBT 杜邦 S600F10 物性表
PBT杜邦DUPONT S600F10物性表：产品提供久隆塑胶原料tEL134********PBT DUPONT Crastin®S600F10NC010是未增强聚对苯二甲酸乙二醇酯纯树脂，润滑，高粘度，注塑成型。
特别适宜成型厚壁产品。
加工方法:注塑,异型材挤出成型,其它挤出成型,表面涂层.Crastin®S600F10is an unreinforced,lubricated,high viscosity polybutylene terephtalate for injection molding.熔体体积流动速度(MVR)10cm³/10min ISO1133温度250°C ISO1133载荷 2.16kg ISO1133模塑收缩率(平行) 1.7%ISO294-4,2577模塑收缩率(垂直) 1.6%ISO294-4,2577拉伸模量2700MPa ISO527-1/-2屈服应力57MPa ISO527-1/-2屈服伸长率4%ISO527-1/-2名义断裂伸长率>50%ISO527-1/-2拉伸蠕变模量(1h)2300MPa ISO899-1拉伸蠕变模量(1000h)1800MPa ISO899-1无缺口简支梁冲击强度(+23°C)N kJ/m²ISO179/1eU无缺口简支梁冲击强度(-30°C)N kJ/m²ISO179/1eU简支梁缺口冲击强度(+23°C) 5.4kJ/m²ISO179/1eA简支梁缺口冲击强度(-30°C)4kJ/m²ISO179/1eA熔融温度(10°C/min)225°C ISO11357-1/-3玻璃化转变温度(10°C/min)55°C ISO11357-1/-2热变形温度(1.80MPa)50°C ISO75-1/-2热变形温度(0.45MPa)115°C ISO75-1/-2维卡软化温度(50°C/h50N)175°C ISO306线性热膨胀系数(平行)130E-6/K ISO11359-1/-2线性热膨胀系数(垂直)130E-6/K ISO11359-1/-21.5mm名义厚度时的燃烧性HB class IEC60695-11-10测试用试样的厚度 1.5mm IEC60695-11-10UL注册UL--厚度为h时的燃烧性HB class IEC60695-11-10测试用试样的厚度0.8mm IEC60695-11-10UL注册UL--燃烧性－氧指数22%ISO4589-1/-2相对介电常数.(100Hz) 3.8-IEC60250相对介电常数.(1MHz) 3.2-IEC60250介质损耗因子(100Hz)20E-4IEC60250介质损耗因子(1MHz)200E-4IEC60250体积电阻率>1E13Ohm*m IEC60093表面电阻率1E15Ohm IEC60093介电强度26kV/mm IEC60243-1相对漏电起痕指数600-IEC60112吸水性0.5%类似ISO62吸湿性0.2%类似ISO62密度1300kg/m³ISO1183熔体密度1110kg/m³-熔体0.21W/(m K)-熔体的比热2100J/(kg K)-注塑成型参数：干燥温度110-130°C干燥时间，除湿机=2-4小时处理水分含量<0.04％熔体温度处理最佳=250°C熔体温度范围240-260°C模具温度最佳=80°C模具温度范围30-130°C型材挤出参数：干燥温度110-130°C干燥时间，除湿机=2-4小时处理水分含量<0.04％熔体温度处理最佳=250°C熔融温度范围为240-260°C。
PBT材料介绍
光泽度和提高接合线强度.
PBT的成型加工
注射压力:
1. 注射压力的选用原则为:最好选用能满足性能,外观和模塑循环的最低压力. 2. PBT材料属易流动材料,通常选用中等压力, 3. 对于充填构造复杂或薄壁的制品时,需要中等至较高的注射压力. 4. 对非增强规格通常压力为55~70Mpa,对增强规格通常压力为
65~120Mpa. 5. 正常的情况下,合适的保压压力为注射压力的60~80% 6. 对小浇口的薄壁制品只需中等的保压压力,对大浇口厚壁产品需要高保压压力
和更长的保压时间.
PBT的成型加工
循环时间
1. 循环时间主要取决于零件的厚度.
2. 对于壁厚为0.76~1.52mm的薄壁产品,总循环时间 通常为10~18秒.
注射量:
1. 建议注射量为机器容量的30%~80%,对于颜色控制严格的 混合牌号,建议注射量尽可能接近机器容量的60%,以减少 滞留时间
PBT的成型加工
射出速度:
1. 最快的充填速度,一般会使流程加长,适合填充薄壁型材,并 形成叫好的表面光洁度.
2. 对于厚壁制品,慢速充填有助于减少空隙. 3. 当使用窄浇口时,壁厚段的充填速度应减低,以帮助保压. 4. 对于小浇口(针尖形浇口)的制件,建议采用程序注射,开始时
PBT材料的物理性能
1. PBT材料的分子结构：
2. 化学名称:聚对苯二甲酸丁二酯 3. 玻璃转移温度(Tg) :20度 ; 熔点(Tm):222 4. 密度:1.31g/cm3 5. 吸水率:0.34%(23度平衡) 6. 成型收缩率:1.7~2.3%
PBT+PTFE耐磨物性
ELETTRICHE & AUTOESTINGUENZA / ELECTRICAL & FLAME RET12 IEC 60695-2-13 V °C °C > 600 HB -
CONDIZIONI DI STAMPAGGIO (consigliate) / Molding conditions (suggested) Temperatura di essiccazione Temperatura di stampaggio Temperatura stampo Drying Temperature ≥ 3 h / 120 - 130 oC Molding temperature 230 - 250 oC Mold temperature
SCT REV. 1 DEL 01/01/11
-
MECCANICHE / MECHANICAL
CARICO DI TRAZIONE a snervamento Tensile Strength at Yield CARICO DI TRAZIONE a rottura Tensile Strength at Break MODULO ELASTICO a trazione Tensile Modulus ALLUNGAMENTO IN TRAZIONE a snervamento Tensile Strain at Yield ALLUNGAMENTO IN TRAZIONE a rottura Tensile Strain at Break IZOD - RESISTENZA ALL’URTO con intaglio Izod - Notched Impact Strength IZOD - RESISTENZA ALL’URTO senza intaglio Izod - Unnotched Impact Strength RESISTENZA ALLE CORRENTI STRISCIANTI (CTI) Comparative Tracking Index (CTI) GRADO DI INFIAMMABILITA’ Flammability 3,2 /1,6 / 0,8 mm FILO INCANDESCENTE (GWT) Glow Wire Flammability Index GWFI - 2 mm FILO INCANDESCENTE (GWT) Glow Wire Ingnition Temperature GWIT - 2 mm ISO 527 ISO 527 ISO 527 ISO 527 ISO 527 ISO 180/A ISO 180/U MPa MPa MPa % % KJ/ m² KJ/m² 55 2700 4.0 10 3.5 -
塑胶常用材料物性表
1of 6
塑膠常用材料物性表
材質簡稱
PBT
PBT
PBT
PBT
PBT
PBT
高分子英文名稱 Polybutylene Terephtate Polybutylene Terephtate Polybutylene Terephtate Polybutylene Terephtate Polybutylene Terephtate Polybutylene Terephtate
高分子中文名稱 聚丁烯對苯二甲酸酯 聚丁烯對苯二甲酸酯 聚丁烯對苯二甲酸酯 聚丁烯對苯二甲酸酯 聚丁烯對苯二甲酸酯 聚丁烯對苯二甲酸酯
製造廠商
Shinite 新光
Shinite 新光
Shinite 新光
Shinite 新光
奇異
DuPont
供應商
信偉
信偉
Байду номын сангаас
信偉
信偉
承茂
承茂
規格與種類
DE3886
DH4883
170℃~200℃壓力不同溫度不同
熔點℃
225℃
225℃
225℃
225℃
225℃
205℃
射出加工溫度℃ 230℃~265℃
230℃~265℃
230℃~265℃
230℃~265℃
240℃~280℃
230℃~250℃
模具溫度℃
30℃~80℃
30℃~80℃
30℃~80℃
30℃~80℃
80℃~120℃
30℃~130℃
M-02-00020900300
M-02-00051900600
M-02-00020900400
PBT物理性能
120℃
蠕变失真
80℃ 120℃ 23℃ 80℃ 23℃
１
10
100
1000
10000
经过时间 (hrs)
NOVADURAN 5010G30 的压缩蠕变
〔％〕 23℃− 900kg/
蠕变失真量 ク リ
70℃− 350kg/
プ 変 形 量 70℃− 70kg/
０
50
100
经过时间 (hrs)
各类树脂的压缩蠕变（载荷200kg/ 〔％〕
１４００
１３９０
１３６０
延伸（％）
拉伸强度（ ／
５．８ ） ５９０ ８０．５
５．５ ６００ ７０．５
５．０ ５８０ ４０．２
４．３ ５３０ ３３．５
延伸（％）
黑板温度 在60分钟里洒水12分钟
耐候性测试结果 置于室外
照射时间 (month)
等级 ５０１０Ｇ３０ （未着色） ５０１０ＣＲ２ （未着色）
-40
-20
０
20
40
60
温度（℃）
80
100
120
140
拉伸强度的温度指数（耐热性）
〔hrs 〕
4×10 Ｔ Ｅ Ｎ Ｓ Ｉ Ｌ Ｅ 10 Ｓ Ｔ Ｒ Ｅ Ｎ Ｇ Ｔ 10 Ｈ 50 ％ 降低50%所需时间 低 下 時 間 10 190 180 2.2 170 160 2.3 150
（１／８”哑铃状样片） 5010G 5010 5010GN3 140 2.4 130 2.5 120 ℃ ×10
悬臂梁冲 击强度值
０
10
20
30
40
50
玻璃纤维含量（ｗｔ％）
机械属性的温度依存性
普通PBT物理特性表
項目 Item單位 unit試驗標准 Test reqvtremt條件Conditions PBT(MG-0130)BK 比重Density g/cm3ISO 1183― 1.62吸水率WaterAbsorption%―23℃水中24H0.05熔體質量Melt Mass-flow rate g/10min ISO1133250℃ 2.16KG102成型收縮率Molding shrin kage%―1mmt TD0.8拉伸模量Tensile Modulus Mpa ISO 527-1―11000斷裂應力 stress at Break Mpa ISO 527-2―132斷裂伸長率Strain at Bredk%―― 1.7擾曲強度Flexural strength Mpa ISO 178―200擾曲模量Flexural Modulus Mpa ISO 178―10000擺式沖擊強度Charpy lmpact strength KJ/㎡ISO 17923℃有缺口12熔點Melting Temperature℃ISO 3146―224熱變型溫度Heat Distortion Temperature℃ISO-75 1.80 MPa205長期使用溫度Temperature of Long-term use℃――120燃燒性Flammability―UL-94 1.6mm V0介電常數Dielectric Constant60HZ IEC 250― 3.4體積電阻系數Volume Resistivity Ω-cm D257―1016絕緣強度Dielectric strength kv/mm IEC243-12mm25硬度Herdness D D785―82玻纖含量Glass Fibev Contet%D2548―30注:本表數據為實驗平均值應屬正確無誤 ,唯因使用時之情況非受本公司管制.任何推荐或建議,本公司恕不負保証之責,倘若發生任何意外,均由用戶自行負責.。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PBT SK642FR NC010杜邦DuPont Crastin®物性数据表：
产品文字由久隆塑胶原料提供TeL134********
Crastin®SK642FR是一种阻燃UL94V-01.5mm;GF15％玻璃纤维增强的聚对苯二甲酸乙二醇酯PBT,注塑成型。
Crastin®SK642FR is a flame retardant,15%glass reinforced polybutylene terephtalate for injection molding.It is recognized as UL94V-0at1.5mm.
熔体体积流动速度(MVR)14cm³/10min ISO1133
温度250°C ISO1133
载荷5kg ISO1133
模塑收缩率(平行)0.7%ISO294-4,2577
模塑收缩率(垂直) 1.3%ISO294-4,2577
拉伸模量6500MPa ISO527-1/-2
断裂应力95MPa ISO527-1/-2
断裂伸长率3%ISO527-1/-2
拉伸蠕变模量(1h)6000MPa ISO899-1
拉伸蠕变模量(1000h)4800MPa ISO899-1
无缺口简支梁冲击强度(+23°C)53kJ/m²ISO179/1eU
无缺口简支梁冲击强度(-30°C)40kJ/m²ISO179/1eU
简支梁缺口冲击强度(+23°C)8kJ/m²ISO179/1eA
简支梁缺口冲击强度(-30°C)7kJ/m²ISO179/1eA
熔融温度(10°C/min)225°C ISO11357-1/-3
热变形温度(1.80MPa)203°C ISO75-1/-2
热变形温度(8.00MPa)116°C ISO75-1/-2
维卡软化温度(50°C/h50N)207°C ISO306
线性热膨胀系数(平行)50E-6/K ISO11359-1/-2
线性热膨胀系数(垂直)110E-6/K ISO11359-1/-2
1.5mm名义厚度时的燃烧性V-0class IEC60695-11-10
测试用试样的厚度 1.5mm IEC60695-11-10
UL注册UL--
厚度为h时的燃烧性V-0class IEC60695-11-10
测试用试样的厚度0.8mm IEC60695-11-10
燃烧性－氧指数31%ISO4589-1/-2
相对介电常数.(100Hz) 3.7-IEC60250
相对介电常数.(1MHz) 3.5-IEC60250
介质损耗因子(100Hz)30E-4IEC60250
介质损耗因子(1MHz)170E-4IEC60250
体积电阻率>1E13Ohm*m IEC60093
表面电阻率1E15Ohm IEC60093
介电强度28kV/mm IEC60243-1
相对漏电起痕指数250-IEC60112
吸水性0.33%类似ISO62
吸湿性0.15%类似ISO62
密度1580kg/m³ISO1183
熔体密度1370kg/m³-
熔体0.27W/(m K)-
熔体的比热1740J/(kg K)-
喷射温度172°C-
PBT SK642FR NC010杜邦注塑成型参数：
干燥温度110-130°C干燥时间，除湿机=2-4小时处理水分含量<0.04％熔体温度处理最佳=250°C熔体温度范围240-260°C模具温度最佳=80°C模具温度范围30-130°C。
