废旧节能灯改LED灯 电路分析
节能灯电源改造,用来点LED灯

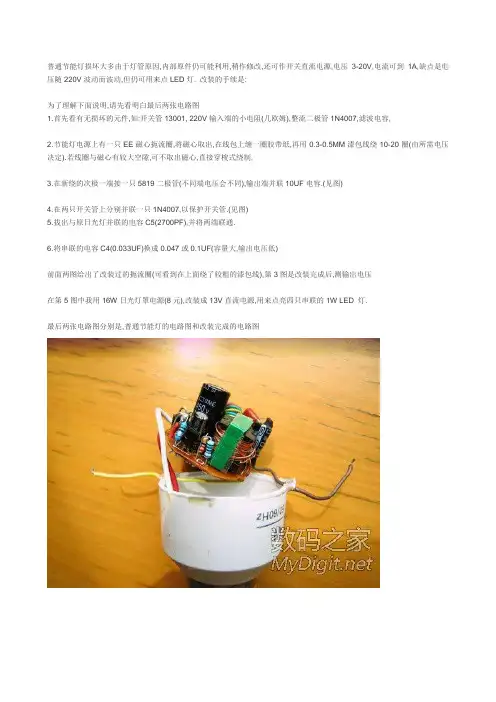

普通节能灯损坏大多由于灯管原因,内部原件仍可能利用,稍作修改,还可作开关直流电源,电压3-20V,电流可到1A,缺点是电压随220V波动而波动,但仍可用来点LED灯. 改装的手续是:为了理解下面说明,请先看明白最后两张电路图1.首先看有无损坏的元件,如:开关管13001, 220V输入端的小电阻(几欧姆),整流二极管1N4007,滤波电容,2.节能灯电源上有一只EE磁心扼流圈,将磁心取出,在线包上缠一圈胶带纸,再用0.3-0.5MM漆包线绕10-20圈(由所需电压决定).若线圈与磁心有较大空隙,可不取出磁心,直接穿梭式绕制.3.在新绕的次极一端接一只5819二极管(不同端电压会不同),输出端并联10UF电容.(见图)4.在两只开关管上分别并联一只1N4007,以保护开关管.(见图)5.拔出与原日光灯并联的电容C5(2700PF),并将两端联通.6.将串联的电容C4(0.033UF)换成0.047或0.1UF(容量大,输出电压低)前面两图给出了改装过的扼流圈(可看到在上面绕了较粗的漆包线),第3图是改装完成后,测输出电压在第5图中我用16W日光灯罩电源(8元),改装成13V直流电源,用来点亮四只串联的1W LED 灯.最后两张电路图分别是,普通节能灯的电路图和改装完成的电路图节能灯电源稍加改造,用来点亮20只5050贴片LED对废弃的节能灯电源,稍加改造,可用来点亮20只5050贴片LED,比电容降压安全节电,主要改动为:1.去掉激发节能灯的高压小电容2700P ,2.扼流圈外层,用0.3MM漆包线绕30圈,作次极.3.两只13001各反向并联一只1N4007,保护开关管.4.在扼流圈与电解电容之间加0.1UF或0.047UF/400V电容,电容愈小,开关频率愈高,输出电压愈高.5.每只LED维持在20MA以下,如高于此值,可在输出端加电阻.6.改变输出电压方法有:A.改变次极圈数圈数愈多,电压愈高B.改变13001发射极电阻(0-6欧),电阻愈小,电压愈高C.改变扼流圈与电解电容之间的电容量(效果显著).D.稍稍增大磁芯间隙,可增高输出.改动过程中长出现开关管高热,甚至烧毁,可能有下列原因:A.自制高频变压器参数不对B.试验时空载C,整流二极管接在次极不正确一端D.滤波电容数值不匹配E.开关管未并上1N 4007抗反峰压F.自制电路的两开关管放大倍数差别大发蓝的LED是0805小贴片节能灯扼流圈一般有300圈,两端电压在100V左右.次极绕30圈大约产生10V交流电压整流可得14V直流。
废旧节能灯改制电子变压器2
废旧节能灯改制电子变压器

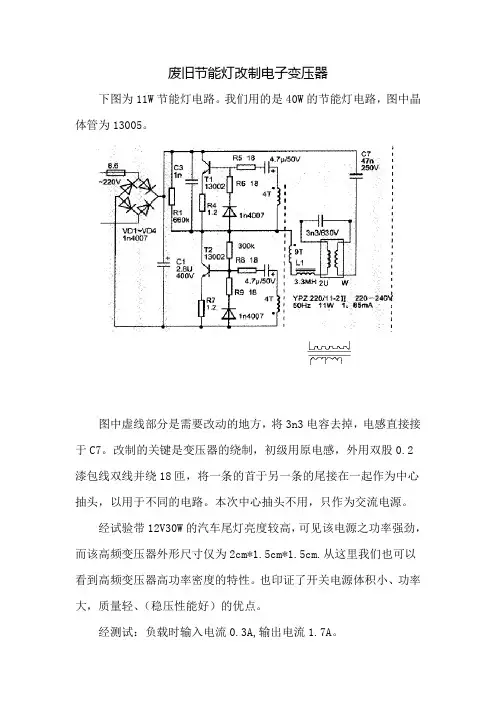

下图为11W节能灯电路。
我们用的是40W的节能灯电路，图中晶体管为13005。
图中虚线部分是需要改动的地方，将3n3电容去掉，电感直接接于C7。
改制的关键是变压器的绕制，初级用原电感，外用双股0.2
漆包线双线并绕18匝，将一条的首于另一条的尾接在一起作为中心抽头，以用于不同的电路。
本次中心抽头不用，只作为交流电源。
经试验带12V30W的汽车尾灯亮度较高，可见该电源之功率强劲，而该高频变压器外形尺寸仅为2cm*1.5cm*1.5cm.从这里我们也可以看到高频变压器高功率密度的特性。
也印证了开关电源体积小、功率大，质量轻、（稳压性能好）的优点。
经测试：负载时输入电流0.3A,输出电流1.7A。
利用废旧夜光灯改造成高效节能LED灯

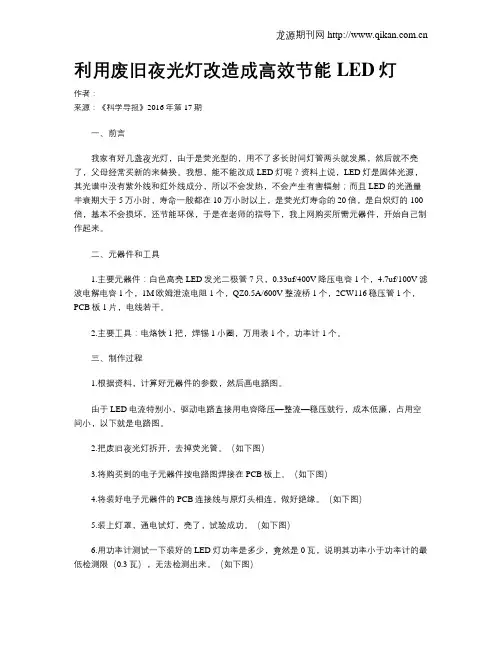

利用废旧夜光灯改造成高效节能LED灯作者：来源：《科学导报》2016年第17期一、前言我家有好几盏夜光灯，由于是荧光型的，用不了多长时间灯管两头就发黑，然后就不亮了，父母经常买新的来替换。
我想，能不能改成LED灯呢？资料上说，LED灯是固体光源，其光谱中没有紫外线和红外线成分，所以不会发热，不会产生有害辐射；而且LED的光通量半衰期大于5万小时，寿命一般都在10万小时以上，是荧光灯寿命的20倍，是白炽灯的100倍，基本不会损坏，还节能环保，于是在老师的指导下，我上网购买所需元器件，开始自己制作起来。
二、元器件和工具1.主要元器件：白色高亮LED发光二极管7只，0.33uf/400V降压电容1个，4.7uf/100V滤波电解电容1个，1M欧姆泄流电阻1个，QZ0.5A/600V整流桥1个，2CW116稳压管1个，PCB板1片，电线若干。
2.主要工具：电烙铁1把，焊锡1小圈，万用表1个，功率计1个。
三、制作过程1.根据资料，计算好元器件的参数，然后画电路图。
由于LED电流特别小，驱动电路直接用电容降压—整流—稳压就行，成本低廉，占用空间小，以下就是电路图。
2.把废旧夜光灯拆开，去掉荧光管。
（如下图）3.将购买到的电子元器件按电路图焊接在PCB板上。
（如下图）4.将装好电子元器件的PCB连接线与原灯头相连，做好绝缘。
（如下图）5.装上灯罩，通电试灯，亮了，试验成功。
（如下图）6.用功率计测试一下装好的LED灯功率是多少，竟然是0瓦，说明其功率小于功率计的最低检测限（0.3瓦），无法检测出来。
（如下图）7.再用功率计测试一下原来夜光灯的功率，显示1.3瓦。
虽然原来的夜光灯也号称节能灯，但和LED灯比起来，还是耗电不少。
（如下图）四、总结经过1个月的使用，这款LED夜光灯发光好，性能稳定，而且高效节电，也不存在普通节能灯会发热和汞污染问题，寿命又特别长，因此，它的超低耗能和无污染非常迎合当前社会提倡节能减排的环保理念，是今后照明的发展方向。
利用坏的节能灯改造为LED灯
利用坏的节能灯改造为LED灯现家庭用的照明灯主要为节能灯，坏的节能灯随处可见（主要是灯管坏，驱动电路大部分是好的），这里介绍利用坏的节能灯改造为LED灯，一起到废物再利用，二改造后的LED灯比节能灯还要节能省电。
1、利用节能灯的驱动电路，进行改造：①主要改动右边部分，拆掉灯管和电容C6，C5与电感L链接。
②电感L改造：利用原线圈为初级，绕次级（我绕的19圈，圈数可根据自己需要进行调整），绕好后装回铁芯（注意中间需要留空隙，用电胶布贴一层就可以了）。
③增加整流和滤波电容我使用高频整流二极管是1N5819（不能用普通的1N400系列的普通整流二极管）。
改造完成，接上LED就可以使用了（注意调试，见3步）。
2、LED部分我使用的是1wLED，4个串联，注意增加散热装置，接触点涂导热硅胶。
3、调试调整输出的电压，满足你的需求。
调整的方式有两种：①调整你绕制的线圈圈数；②调整C5（与高频变压器串联的电容）的容值，容值大、输出电压小。
我制作是就出现的小问题，线圈绕好了，不想再拆下来重绕，采取第二种调整方案，将原473的电容改为104的电容。
4、性能测试项目值项目值输入电压220v输出电流17.5mA 输出电压（空载）13.5v输出电压（负载）11.7v 输出工作电流160mA效率48.6%效率较低，估计原因输出的电压偏低，导致LED工作电流低（1wLED最大工作电流350mA），适当增加工作电压估计效率会提高，我是懒的再改了，就这么已经可以了。
DIY爱好者可以尝试提高电压试一试。
输入电流输出空载电压输出负载电压工作电流换的电容。
利用废旧电池为LED灯供电
利用废旧电池为LED灯供电利用一个0.3V左右的废旧电池，来驱动LED灯，40KHZ的脉冲。
成本不超过1元!先将制作方法和电路图，再秀成果~ 步骤如下：1.准备一个磁环，电子市场多得是，很便宜，1毛钱一个吧，不用太大，和指甲差不多大小就可以了2.准备两个颜色不同的导线，并行绕上磁环3.最关键的一步，按照图7的方式，将两根线头的其中一根与两根线尾的其中一根(一定要颜色不同!)，如果你是拿红线与黑线绕的，那么你需要将线头的红的与线尾的黑的连接!(图7)国外网友作品线路中各元件的作用及选用注意事项:1、电阻：它是三极管的基极限流电阻。
如果不用的话，电感发热量可能会很大，推荐使用1k的，也可以使用可调电阻做试验。
可以不接，最好用上。
2、磁环：在线路中起到电感和反馈驱动的作用。
可以使用一个工字电感替代。
磁芯不需要太大，最多指甲盖大就可以;3、线圈匝数：改变线圈匝数会影响整个电路的工作频率约50K左右。
一般6-10匝就够了，不要太多。
4、二极管是控制线路中电流方向的，建议用肖特基管，如IN5819或者其他更快的管子，不能用4007，这个不能用在高频下使用。
整流管要用高频整流管或肖特基，普通低频整流管的工作频率只能达到1KHZ左右。
脉冲充电虽然有一定作用，但这种利用快没电的电池充电没什么意思，输出能量太小。
5、三极管，在线路中起到高速开关作用，可用2N2222、8050、s9013、FMMT617等饱和压降较小的管子，频率不是问题。
推荐使用2N2222或3904的三极管。
不能使用1815等低频管，几十KHZ的频率只能算是低频。
1815的开关频率80M,2N2222和3904的开关频率可达200M以上。
如果用1815会内耗严重，一会儿就没电了!即使是低频电源管截止频率也要在1MHZ左右。
这个电路可以自行根据电池和负载来调节振动频率~~ 十分神奇~~。
报废的螺口电子节能灯泡改装LED节能灯泡
报废的螺口电子节能灯泡改装LED节能灯泡电子节能灯泡不亮后，作为废品扔掉非常可惜。
我们可以把它回收起来，将玻璃灯管去掉，利用它的灯座外壳及里面的电子镇流器部分元件，再加些其他元件和高亮度发光二极管制成LED节能灯泡。
此灯根据底座的大小，可做成各种不同灯头的发光二极管灯泡，完全可替代电子节能灯，直接拧到灯口上，既省电又方便实用，其外观如右图所示。

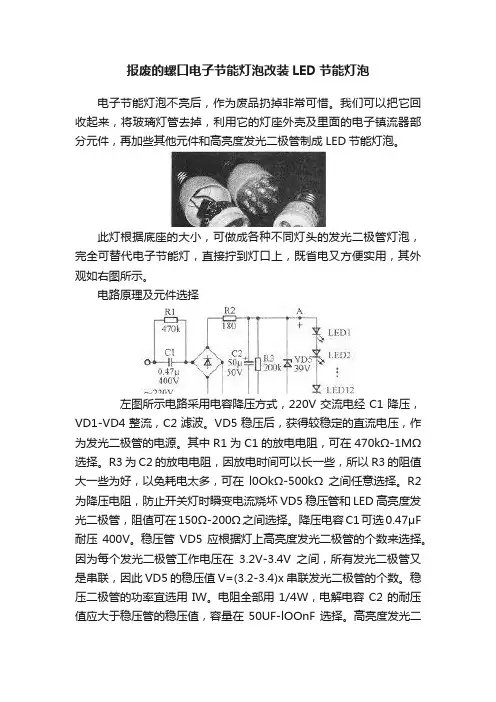

电路原理及元件选择左图所示电路采用电容降压方式，220V交流电经C1降压，VD1-VD4整流，C2滤波。
VD5稳压后，获得较稳定的直流电压，作为发光二极管的电源。
其中R1为C1的放电电阻，可在470kΩ-1MΩ选择。
R3为C2的放电电阻，因放电时间可以长一些，所以R3的阻值大一些为好，以免耗电太多，可在l0OkΩ-500kΩ之间任意选择。
R2为降压电阻，防止开关灯时瞬变电流烧坏VD5稳压管和LED高亮度发光二极管，阻值可在150Ω-200Ω之间选择。
降压电容C1可选0.47μF 耐压400V。
稳压管VD5应根据灯上高亮度发光二极管的个数来选择。
因为每个发光二极管工作电压在3.2V-3.4V之间，所有发光二极管又是串联，因此VD5的稳压值V=(3.2-3.4)x串联发光二极管的个数。
稳压二极管的功率宜选用IW。
电阻全部用1/4W，电解电容C2的耐压值应大于稳压管的稳压值，容量在50UF-lOOnF选择。
高亮度发光二极管可选用散射角为30。
和120。
的任何一种或两种混合使用，混合使用可提高局部亮度，又可照顾周围亮度，对于需要局部亮度高的(如台灯)选用30。
角LED管。
电路扳的制作用小刀把节能灯底座的盖撬开，取出电路板，把与螺口连接的2根导线焊开。
电路板上除4个桥式整流二极管保留外，其余元件全部拆除，并检查4个整流管是否完好，如有坏的可用好的lN4007二极管替换。
然后根据原理图和印制电路板的线路走向把C1、C2、VD5、R1-R3焊到电路板上，并引出接LED的2根正负电源线。
废物利用,教你“复活”你的LED节能灯
废物利用，教你“复活”你的LED节能灯
废物利用，教你“复活”你的LED节能灯1
2014-05-04 [责任编辑：sherryyu] 分享到：0
2.5分
【导读】家也是用的节能灯坏掉了，换个新的需要几十块钱。
其实对于行家来说，坏掉的节能灯也是财富，可以将它“复活”，继续使用。
本文就为大家分享一位技术牛人是如何废物利用，将坏掉的LED节能灯“复活”再利用的？有兴趣的童鞋们，可以参照这个过程，改装下你的LED节能灯，锻炼自己DIY
能力，也节省了开支，何乐而不为呢？
想当初，你突然死去，把我吓得心惊肉跳。
现在我看着你留下的尸体，决定要“复活”你！！！！
123456789下一页>。
LED灯制作资料和LED节能灯电路图
LED灯制作资料和LED节能灯电路图为了让广大的电子爱好者和电子DIY发烧友能够自己制作简易的LE D节能灯,现博主特意为广大的朋友奉献一款LED节能灯的制作资料和LED灯的简易制作过程包含LED节能灯制作电路图,以下是38LED灯的制作电路图:此主题相关图片如下：图1.jpg图1以下内容只有回复后才可以浏览图1是一款LED灯杯的实用电路图,该灯使用220V电源供电,220V交流电经C1降压电容降压后经全桥整流再通过C2滤波后经限流电阻R3给串联的38颗LED提供恒流电源.LED的额定电流为20mA,但是我们在制作节能灯的时候要考虑很多方面的因素对LED的影响,包括光衰和发热的问题,我们在做这种灯的时候因为LED的安装密度比较高,热量不容易散出,LED的温度对光衰和寿命影响很大,如果散热不好很容易产生光衰,因为LED的特性是温度升高电流就会增大,所以一般在做大功率照明时散热的问题是最重要的,将影响到LED的稳定性,小功率一般都采取自散热方式,所以在电路设计时电流不宜过大.图中R1是保护电阻,R2是电容C1的卸放电阻,R3是限流电阻防止电压升高和温度升高LED的电流增大,C2是滤波电容,实际在LED电路中可以不用滤波电路,C2是用来防止开灯时的冲击电流对LED的损害,开灯的瞬间因为C1的存在会有一个很大的充电电流,该电流流过LED将会对LED 产生损伤,有了C2的介入,开灯的充电电流完全被C2吸收起到了开灯防冲击保护.该电路是小功率灯杯最实用的电路,占用体积小可以方便的装在空间较小的灯杯里,现在被灯杯产品广泛的采用.优点:恒流源,电源功耗小,体积小,经济实用.但是在设计时降压电容要采用耐压在400V以上的涤纶电容或CBB电容,滤波电容要用耐压25 0v以上.此电路适合驱动20-40只20mA的LED.图2是电路板图PCB此主题相关图片如下：图2.jpg图2这中圆形的板子手工制作比较麻烦，建议买成品板。
用废旧节能灯改制高效LED灯
用废旧节能灯改制高效LED灯摘要：废旧节能灯是一种环保的电子产品，随着科技的不断发展，我们需要更加高效的LED灯来满足人们的需求。
本文以废旧节能灯为基础，探讨了如何改制成高效LED灯的方法和途径，以实现能源的节省和环保的目的。
关键词：废旧节能灯，LED灯，改制，能源节省，环保正文：随着能源问题的日益突出，环保意识逐渐提高，绿色生活理念也逐渐被广泛认同和推广。
作为一种环保的电子产品，废旧节能灯的再利用正成为人们关注的话题。
而LED灯则是目前最为节能、高效的光源之一，因此，如何将废旧节能灯改制成高效LED灯，实现节能减排和环保的目的，成为了当前亟需解决的重要问题。
废旧节能灯改制成LED灯的方法和途径多种多样。
首先，可以将废旧节能灯的电路板和其他硬件组件拆卸出来，然后选购高品质的LED光源和驱动板进行替换。
在合理搭配内部的硬件组件的基础上，还需要通过正确的电路设计和精密的组装工艺，确保改制后的LED灯能够更加高效地发光和节省能源。
另外，还可以采用创新的设计理念和技术，将LED芯片、光源等集成到废旧节能灯的灯体内部。
这种改制方式不仅可以充分利用原有的灯体资源，而且可以减少硬件组件的数量和电路设计的复杂度，从而降低改制成本和提高改制效率。
除此之外，还可以结合智能控制技术等新兴科技，使得改制后的LED灯具有更加智能化和便利化的使用体验。
例如，可以通过语音控制或移动应用程序等方式，实现对LED灯的远程控制和管理，从而更好地实现能源的节省和环保的目的。
综上所述，废旧节能灯改制成高效LED灯是一项极具意义的工作，可以在充分利用资源、提高能源利用效率和促进环保等多个方面发挥重要作用。
今后，随着技术的不断进步和创新，我们有必要进一步探索和开发更加高效的LED灯改制方案，为建设绿色低碳的社会做出更大的贡献。
改制废旧节能灯为高效LED灯，不仅可以更好地利用资源，降低能源消耗和环境污染，还可以有效推动智能照明等领域的发展。
用简单的材料制作多种LED灯
1. 贴片 LED 要选用高亮度的，产品亮度：5500-6000MCD（纯白光） 2. 电压:3.2-3.4V 3. 电流:20MA 4. 焊接温度：250 发光角度：120 色温：5500K。 安装焊接贴片 LED: 将电路板安装正面朝上，将贴片 LED 极性方向放好，注意贴片 LED 正面有一个角有缺口，缺 口处脚为正极，所有贴片 led 安装方向要一致，切勿装反因为贴片 LED 是单向导电性而此电 路采用的是串联电路，只要有一只装反整组灯就不会亮。 6 只脚对好刚才上过的锡，用手固定贴片 LED 后就可以进行焊接了，焊接要用 30-35W 的烙 铁并接地线，焊接温度控制在 240 度以内，时间不能超过 2 秒。这样灯板就算组装完成了。
最后用配好的 AB 胶图在灯杯的边缘再把灯板装进去压几分钟胶水就固化了。这样一个实用 的贴片 LED 节能灯就制作好了。 如果大家也制作过这款贴片 led 节能灯，不妨把你的成品秀出来吧！
图解 7 个 5050 贴LED制作过程
前一段时间给大家介绍了 20led节能灯制作过程，没有阅读的朋友可以阅读《图解 20 粒草 帽led节能灯制作》了解下,今天天给大家图解 7 贴片led节能灯制作过程，希望对大家有用！ 由于5050贴片led体积比较小也比较精密，所以焊接的时候一定要注意焊接的方法与火候， 建议使用尖头的烙铁！来看下本次制作需要的材料吧！
老式灯管更新成LED灯管，其实你自己就会干！
老式灯管更新成LED灯管，其实你自己就会干！
大家好，没有留言的了，我只好自己说说了，今天说说家里日关灯节能改造，把老式的灯管改造成LED灯管的接线方法以及注意事项。
说实话，不想让你们不懂的去干，没有电工证，出了事故我还要老埋怨，不过你家里换一根灯管也不能就找工人，自己干又不懂，不知道怎么接，建议你如果不敢操作，找工人吧，其实也没什么，准备物品，老式的灯架（这个都安装在墙上），LED灯管一根、偏口钳、电工绝缘胶布、小号一字十字螺丝刀、试电笔
，准备好物品先干什么？呵呵，先把家里电源关掉，就是配电箱里面最左边那个空开，先把它拉下来，然后去拆你的老式日光灯，打开灯架，不管你是启辉器的、还是电子镇流器的，里面的东西除了灯
脚以及灯架，别的全用不到了，线路怎么接哪？下面会上图的。
看到了吗？这是老式的两种日光灯以及LED灯管的接线图，不管你以前怎么接线，要是更换成LED灯管，只需要灯管一侧接火，一侧接零即可，不分正负极，把你原来灯架里面的东西全部废除，已经没用了，这是双侧接线，这是一种接法，还有一种接法是单侧接线，就是把灯管任意一侧的两根铜柱，一根接火，一根接零即可，具体怎么接线灯管一侧上面会有，不懂可以发图来看，其实挺简单的，真不需要找人，你房子换一根灯管也要找人太麻烦的，家里的男主人可以看看，没事的时候把闸拉下来，你就接，最多就是合不上闸，至少省去你100元的工费，再说一下，LED的灯使用时间长了，表现为光衰，不是像白炽灯那样不亮，要是你发现你家里LED灯亮度不够了，就换新的吧！
建议你不要更换成LED一体化灯管，我个人觉得太爱坏，还要把
你原先的灯架拆掉。
一般LED的1.2米长度功率在18W，比你原先能省一半多，算起来还是这个划算。
本文由头条号追逐落日的余辉作者原创，转载请注明出处。
废弃荧光台灯改装成LED台灯的方法
废弃荧光台灯改装成LED台灯的方法废弃荧光台灯改装成LED台灯的方法用18W废弃荧光台灯改装成一盏LED台灯，用于筛选LED灯珠的压降差异。
该制作稍加改动，还可用作夜间照明的简单调光，使之更加省电节能。
一、改装方法1、制作电压差异筛选器首先，找一块250mm×60mm的硬纸板，按原荧光灯管的面积大小，在上面画出间隔为10mm×10mm的80个灯位“记号”的分布点。
然后将其垫在软玻璃（即超市出入口挡风用的那种门帘）下面，把大号注射针头在点燃的蜡烛上加热后对准每个“记号”戳两个通孔，就可以把80只超高亮05mm白色LED单帽灯临时串联措接焊好（注意：要便于拆下），等待筛选。
2、制作电源部分打开原台灯座后盖，取出电路板，留下要用的零件，其余全部拆掉。
然后安装好新的恒流源电路板，接上LED灯的引线（不必装在灯罩上），即可筛选压降差异了，如下图所示。
二、应用1、筛选压降差异市场买回一批超高亮中5mm白色单帽灯，制作了数盏LED“日光灯”，经常击穿灯珠。
观察表明，关灯后荧光有的立即消失，有的比较暗淡，有的很明亮。
可见，相同电流通过同一批次LED灯珠，其荧光消失的快慢和光线强弱却不相同。
看来这是一批杂牌灯珠。
根据测试，各LED压降的差异可达0.5V以上。
当然，LED灯珠上荧光粉的多少对荧光强弱也有直接影响。
因此，使用这种LED时，一定要经过筛选，否则，寿命将大打折扣。
在业余条件下，没有仪器时，用电容器维持LED荧光的继续存在，不失为筛选压降差异的直观简易方法。
筛选时，将“压降差异筛选器”通电后关掉开关S（最好是在晚上），此时，电容器C迅速向LED灯放电，待到导通与截止的临界点时，将“剩余”的电压24小时“悬浮“在那里。
就本电路而言，由负载时的240V管压降跌到失电后的175V“管压降”时就不再降低。
节能灯的维修电路图及原理分析修订稿
节能灯的维修电路图及原理分析Document number【AA80KGB-AA98YT-AAT8CB-2A6UT-A18GG】节能灯的维修电路图及原理分析根据实物绘制的大海牌30W节能灯电原理见附图所示。
供参考。
一、各部分电路原理分析市电源由D1～D4整流、C1滤波后．形成300V左右的直流电压。
由R6、C7、D9组成启动电路，整流后的直流电经过R6对C7充电，当C7两端电压充到D9的转折电压后，触发二极管D9导通，c7经D9向三极管T2基极放电，使T2导通后迅速达到饱和导通状态。
由T1、T2、C4、C2、高频变压器和L组成高频自激振荡电路，当T2导通，T1截止时电压向c4、c2充电。
流经高频变压器初级线圈LA中的充电电流逐渐增大，当LA电流增大到一定程度时，变压器的磁芯达到饱和，C4上电荷不再增大，流过l．的电流开始减小。
这时，次级线圈k、k的电压极性发生倒相变化，使Lc中感生电动势上负下正，LB中的感生电动势上正下负，这样就迫使T2由导通变为截止，T1由截止变为导通。
C4开始放电，当放电电流增大到一定程度后，变压器磁芯又发生饱和，使LBk、Lc的电压极性又发生变化，LB上的感生电动势的方向为上负下正；Lc上的感生电动势的方向为上正下负，这又迫使T2由截止变为导通，T1由导通变为截止．这样T1、T2在高频变压器控制下周而复始地导通／截止，形成高频振荡，使灯管得到高频高压供电。
为了满足启动点亮灯管所需的电压，电路设置了主要由C2和L等元件组成的串联谐振电路。
D6、D7的作用分别是防止反向峰值电压击穿T1、T2。
R3、R4为负反馈电阻，用于T1、T2的过流保护。
二、检修经验1．节能灯不亮打开灯体即看到保险管已发黑。
R1、R2(15Ω、0.5W)限流电阻已烧毁；用数字万用表分别测量T1、1.2c—e结已短路：经查D1、D2、D3、D4完好。
针对这种情况，更换同种规格保险管及R1、R2、T1、T2后排除故障。
一种用高亮度LED改造废旧节能灯的简单方法
一种用高亮度LED 改造废旧节能灯的简单方法电路见附图。
找一个灯管和电子镇流器损坏的节能灯，去掉除4 只整流二极管和限流电感外的所有元件，4 只整流二极管如有击穿的应予更换。
接上C1 、R1 和限流电感L ，便可进行第一次通电实验。
先用万用表测一下L 右端的输出直流电压，正常约200V ，再测一下正负极之间的短路电流，由于C1 限流在短路的情况下约20mA ，此电流实际上是LED 的工作电流。
降压整流部分装成后，接上C2 、C3 和一只100 Ω的假负载电阻，再第二次通电，测一下电阻两端的的电压应为2V 左右，正常后方可接上LED 。
可以只接一只LED ，也可以接几只，根据需要来接，接时一律采用串联方式，在确认连接无误后，可进行第三次通电，这时LED 应发出耀眼的白光。
LED 可以安装到原来装灯管的塑料圆盖板上。
安装成功后，仍将所有的元件塞入灯头的空腔中，而安装LED 的圆盖板则可以扣在灯头上，这样就可以像使用普通灯泡一样来使用LED 灯了。
根据本人的经验，用4 只LED 可以用于楼梯照明和卫生间及卧室的夜间暗灯照明；用8~10 只则可以安装在台灯上用于看书写字，其耗电还不到1 瓦，是名副其实的“节能灯”。
此电路中的LED 电流约20mA ，是一个比较合适的电流，每只LED 的正向电压约3.4V 。
附图中的C2 和C3 的耐压可以根据串联LED 的多少来决定，例如4 只LED 的可用16V ，而8 ～10 只则需要35V 。
如果找不到废旧节能灯，电路中的L 也可以用一只100 Ω 1 ／4W 的电阻来代替。
因电路非常简单，元件很少，可以直接搭焊。
安装成功后，找一只废普通白炽灯，去掉玻璃部分，把原来连接灯丝的两根铜线接到本电路输入端就可以使用了。
只是这样一来，所有的元件都暴露在外面，使用时一定要注意安全。
白光LED 是比较娇气的，安装时稍有不慎就可能损坏，所以安装要一步步小心地进行。
电路中C2 、C3 、L(R2) 的主要作用就是保护LED ，防止过流烧坏。
废旧荧光节能灯改造高亮LED灯
改造时需要购买 20 个高亮发光二极管和配套的 PCB 板，以及 3 个电
阻、1 个无极性高压电容， 个高亮 LED 插到 PCB 板上并贴紧、焊好，如图 7 图 8 所
示。
可以看出所有 LED 采用串联方式连接，PCB 板非焊接面最好具有反光
层。随后将 3 个电阻和 1 个高压电容，以及原电子镇流器的 1 个电解电容和
5 个二极管，按照图 9 所示电路，在原电子镇流器线路板上合理布置并焊
好，作为新 LED 灯头的供电板。
（电子制作天地提示：以上电路中，串联在灯串上的二极管 IN4007 可以
取消，120 欧姆电阻功率要大些，因为该电阻发热严重，关于 0.22 微法/603V 电容的取值,如果 LED 的数量不多,取 0.1 微法的电容也是可以的,同时减小 120 欧姆的电阻值,电阻的大小可以实验中确定,通常的小功率白光 LED 的电 流为 20 毫安.在调试过程中注意安全,小心触电.) 接着将 LED 灯头、供电板、灯座三部分也按照图 9 所示电路用线连好， 如图 10、图 11 所示。 最后着手组装，先将供电板置入灯座内，如图 12 所示. 再铺上一层绝缘用的厚纸或塑科布，随后把 LED 灯头放置好，最后扣 上原荧光管灯头上拆下来的塑料件，组装好的最终整体效果如图 13 所示。
废旧荧光节能灯改造高亮 LED 灯
本文笔者介绍一下利用废旧荧光节能灯改造制作高亮 LED 灯的具体方 法，花钱不多，收效却很显着。 如图 1 所示，是家中常见的已经点不亮的废弃电子荧光节能灯。 用力将其灯头拔出后。可拽出内部的电子镇流器线路板，整体结构如 图 2、图 3 所示。 改造之前要用电烙铁把荧光管灯头、镇流器线路板、带螺纹扣的灯座 分开，并将电子镇流器上多余的元器件一一焊下来，只留下 1 个电解电容和 5 个二极管备用，如图 4 所示。
用废旧节能灯改LED灯_电路分析
用废旧节能灯改LED灯_电路分析家里10W以下的节能灯损坏，大部分是灯管的灯丝烧断，电子镇流器是好的。
只要改动一下，不需要大手术就可以改制成电子变压器，经整流滤波后作为LED灯使用。
用来改制的时候，如何判别节能灯是灯管损坏而电子镇流器完好呢。
从外观上看，灯管烧坏的节能灯在灯管根部都有烧黑的现象，撬开灯座看电子镇流器电路板，电解电容没有鼓起或漏液、聚酯电容没有变色、电阻没有烧坏变黑的地方，三极管也没有烧坏变色崩坏现象。
然后用万用表测量灯管，4根引线应该是两两导通的，如果有一组不通则是灯丝烧断。
根据以上就可以判断出节能灯头是否灯管烧坏，选出好的电子镇流器。
10W以下常见的电子镇流器电路形式和改装方法：1、单电解电容滤波式的电路：这种电路从220V整流出来，只有一个电解电容滤波。
后面的自激电路也大同小异，变化的地方只是三极管外围元件多与少，基极连接的电阻和电解电容位置不同，线圈L和电容C的位置不同而已。
但电路基本上没有太大变动。
判断要点：整流出来只有一个400V的滤波电解，高频变压器B次级出来通过灯管灯丝和整流出来的+极之间串有2个高耐压的电容C和C1（C1的接法位置不会变，但C可以接到电源+极也可以接到线圈L的后面），C通过灯管灯丝和C1是串联的。
图1图2图3以上是拆了多个节能灯头绘出的电路，基本形式是一样的。
改制方法也一样。
改装时只要把灯管拆掉，在电路板处把灯管引线的a，d点连接起来，电容C1拆掉不要。
把线圈L改绕成变压器即可，注意一点就是线圈L采用的磁芯需要是E字型的，采用一字型磁芯的线圈是不可用于改制的。
另外13001有两种封装，管脚排列不同。
以图1为例，改装后的电原理图：图4改绕线圈L为变压器，在电路板空余处焊上整流二极管图5改制好后接上原灯座，并引出直流+-极接线图6制作好LED灯组图7背面图82、双电解电容串联式电路判断要点：这种电路从220V整流出来，有两个电解电容串联滤波，而电容的中心点连接到灯管电路。
灯管改led的方法
灯管改led的方法
灯管改LED的方法可以分为以下几个步骤:
1. 确定LED灯管的尺寸和形状:测量灯管的尺寸和形状,以便确定适合该类型的LED驱动器和电路。
2. 设计LED驱动器电路:根据灯管的尺寸和形状,设计适合的LED驱动器电路。
需要选择适当的电源、引脚连接、LED驱动器芯片等。
3. 制作电路板:根据电路设计制作电路板,将LED驱动器和电源等功能电路安装在电路板上。
4. 安装LED驱动器:将LED驱动器安装在电路板上,并连接电源和引脚。
5. 测试和调试:对LED驱动器进行测试和调试,确保其正常工作,并调整电路以确保LED灯管有良好的照明效果。
6. 安装和测试:安装LED灯管并测试其亮度和寿命等性能指标。
需要注意的是,LED灯管与LED驱动器之间的电气连接和电路设计需要考虑到LED灯管的正确安装和照明效果,因此在进行改换时需要进行仔细的设计和测试。
用废旧节能灯改制高效LED灯
用废旧节能灯改制高效LED灯又称白色发光二极管。
其特色在于节能效果明显，大致上可以以为在相同耗电量前提下，比目前的节能灯的亮度至少要高5 倍，而且其寿命长。
发烧量小，比之其他类型的照明电器来讲，长处很多。
可是，目前市场上类似的家用照明产品太少，即便有价钱又太高。
为此，这里介绍一种用多数家庭都有的废IEl 节能灯的主要部件(变换器)为基础而改制成的，供有动手能力的读者进行改制，也可以进一步发挥想象力，制作出各类各样的LED 节能照明用具。
笔者最近有幸通过搜索在淘宝网上找到了中功率LED 的资料并汇款，购买到了数十几只的白色发光二极管。
据供给该管的老板介绍，这种发光管点燃电压在3-4V 之间，工作电流为150mA,一致性较好。
购回后经实测，其稳定的点燃电压(稳定电流在100mA 时)为,一致性确实很好，大体上在1OOmA 工作电流下，压降都在V (用数字全能表测)，这给并联利用带来了方便，这种发光管工作电流最大为150mA,为安全稳定工作，选择工作电流为13O~140mA之间。
4 个这种发光管做的日光台灯已经大体上知足看书写字的要求了，若是还有更高的要求，用6 个这种白色发光管的台灯已经可以与常规40W 台灯相较美了(亮度只高不低)。
而且可以方便的改成调光型的高级台灯。
通过结构上的改变还可以做成卫生问或厨房照明器具、客厅吸顶灯、电子爱好者常常利用的工作台照明灯具、走廊灯……等。
常常利用的LED 发光管供电采用的是直流稳流电源，交流条件下，有的采用电容稳流方式，可是往往在通电刹时损坏所有发光管。
为稳妥起见，笔者采用了用废I19 节能灯的交流变换器，其电子变压器的电原理图如图1 所示。
图中，L一、L二、L3 绕制在一个环形磁芯上，L4、L5 起到变换电压的作用。
笔者又拆了多种节能灯灯头中的电路，比较常见的两种电路图如图2 和图3所示。
对比图 1 与图二、图 3,咱们可以看出，其大体电路绝大部份是相同或类似的，唯一有所区别的在于后半部份，二、 3 中电感器及后面的谐振电容(2n7)图图与目光灯管灯丝组成启动(点燃)及稳流电路，而图 1 则由高频变压器取代了上述日光灯所需要的启动及稳流电路，因此也就具有了改装的条件。
普通路灯改装成LED路灯其实并不难
普通路灯改装成LED路灯其实并不难针对目前已大量安装于厂区、校区、居民区等位置的小型老式照明路灯能耗高、易损、维修难、存在安全隐患的现状，文中提出了采用保留原供电线路及路灯主体，通过增加LED控制器、更换LED发光器的方法来解决以上问题。
经过某活动中心实例验证表明，此方案切实可行，节能效果明显。
随着全球工业化进程的不断加快，人类对各种资源的需求量越来越大，地球上各类可开发利用的资源正在遭受着前所未有的过度开发，由此带来的生态破坏和环境污染问题越来越严重，对于我国来说，人均资源短缺，环境容量有限，生态脆弱等问题尤为严重，如果这些问题得不到有效解决，它将极大地制约我国经济发展的空间和可持续性。
在这种严峻的形势下，“建设资源节约型、环境友好型社会”已成为我国的基本国策，而目前大量存在的高能耗设备如何处置就成了当务之急，全部更新既费钱、费力又浪费资源，所以对其进行节能改造，使其达到节能要求是唯一出路。
文章通过对待改造的路灯线路进行测试，判断原线路是否具备使用条件；通过对路灯的内部构造及受力分析得出改造后的路灯是否安全；通过对原路灯的配置分析选取最佳改造方案和实施方案，最后制作出改造前后的节能降耗效果图。
1、路灯供电线路检查及负载变化分析路灯系统经过多年运行后，供电线路的电力输送质量会有所下降，主要表现在线路阻值的升高和绝缘性能的下降这两方面，所以在路灯改造之初，首先要对供电线路进行全面检查。
1.1 检查线路电阻数值路灯供电一般采用三相四线制并联供电，我们首先要断开配电室里给路灯供电的线路，然后临时把三根火线与一根中线短接，再把每一个路灯供电线路依次从主供电线路上断开，只保持主线路连通，然后在最远端用万用表分别测量三根火线与中线间的阻值。
正常情况下三根火线与中线间的阻值应基本相等，并且所测阻值数应与通过计算所得出的阻值数{导体电阻计算公式：R=ρ×L/S，ρ=电阻率，L=长度(米)，S=线载面(㎜2)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
废旧节能灯改LED灯电路分析
家里10W以下的节能灯损坏，大部分是灯管的灯丝烧断，电子镇流器是好的。
只要改动一下，不需要大手术就可以改制成电子变压器，经整流滤波后作为LED灯使用。
用来改制的时候，如何判别节能灯是灯管损坏而电子镇流器完好呢。
从外观上看，灯管烧坏的节能灯在灯管根部都有烧黑的现象，撬开灯座看电子镇流器电路板，电解电容没有鼓起或漏液、聚酯电容没有变色、电阻没有烧坏变黑的地方，三极管也没有烧坏变色崩坏现象。
然后用万用表测量灯管，4根引线应该是两两导通的，如果有一组不通则是灯丝烧断。
根据以上就可以判断出节能灯头是否灯管烧坏，选出好的电子镇流器。
10W以下常见的电子镇流器电路形式和改装方法：
1、单电解电容滤波式的电路：
这种电路从220V整流出来，只有一个电解电容滤波。
后面的自激电路也大同小异，变化的地方只是三极管外围元件多与少，基极连接的电阻和电解电容位置不同，线圈L和电容C 的位置不同而已。
但电路基本上没有太大变动。
判断要点：整流出来只有一个400V的滤波电解，高频变压器B次级出来通过灯管灯丝和整流出来的+极之间串有2个高耐压的电容C和C1（C1的接法位置不会变，但C可以接到电源+极也可以接到线圈L的后面），C通过灯管灯丝和C1是串联的。
图1图2
图3
以上是拆了多个节能灯头绘出的电路，基本形式是一样的。
改制方法也一样。
改装时只要把灯管拆掉，在电路板处把灯管引线的a，d点连接起来，电容C1拆掉不要。
把线圈L改绕成变压器即可，注意一点就是线圈L采用的磁芯需要是E字型的，采用一字型磁芯的线圈是不可用于改制的。
另外13001有两种封装，管脚排列不同。
以图1为例，改装后的电原理图：
改绕线圈L为变压器，在电路板空余处焊上整流二极管
改制好后接上原灯座，并引出直流+-极接线
制作好LED灯组
背面
2、双电解电容串联式电路
判断要点：这种电路从220V整流出来，有两个电解电容串联滤波，而电容的中心点连接到灯管电路。
后面的自激电路也大同小异。
高频变压器B次级出来通过灯管灯丝只串有一个高耐压的电容C。
这种类型的电路改制时只需要把灯管拆掉，在电子镇流器电路板把灯管引线的a，b两点连接起来，c，d两点连接起来。
然后把电容C换成0.047μ（电容标注473）容量，400V 耐压的。
再改绕线圈L为变压器即可。
改制后电原理图
目前改装过的10W以下的节能灯电路和上面的两种形式大同小异，改装方法同上面的一样。
只要原电子镇流器完好，改装后基本没问题。
改装后两个LED灯效果（红色和蓝色）：
线圈L改绕变压器：
拆下线圈L，撕开缠绕在磁芯上的小胶带，把磁芯和线圈分解开。
用透明胶带在原线圈外缠绕一圈，然后用比原线圈大一些的漆包线来绕制次级，绕制方向和原来的线圈相同。
一般可用每匝（即绕一圈）约0.55~0.6V来计算。
通用电子变压器输出直流电压是12V，因此改装是按12V来计算，以便以后可以用在其它地方，那就是12V/0.6V=20匝。
如果需要不同的输出电压，只要根据输出电压/0.6V=绕制匝数来计算即可。
绕制的时候，最好是根据计算出来的匝数再绕多几匝，然后根据带负载后的电压来拆除相应的匝数降低电压。
以免绕制后匝数不够电压不足而重绕。
绕制好安装磁芯的时候，在两个E型磁芯的接缝处要留0.05~0.1mm的空气间隙，不能完全密贴。
简单的方法就是在两个E型磁芯的中间贴一层透明胶带。
安装好2个E型磁芯后使用原来的小胶带重新把磁芯固定好，如果磁芯松动可以粘一点502等快干胶水在磁芯和线圈骨架之间固定，注意不要粘太多以便以后拆卸。
改绕完成后，新绕的次级线圈头部接整流二极管，尾部作为电路负端使用。
因为电子变压器是高频电路，只需采用半波整流足以，而使用半波整流的时候线圈中有一定的直流电流，为了不让磁芯饱和必须留有间隙。
注意：改制后的电子变压器使用的整流二极管必须是肖基特二极管或快恢复二极管，不能用普通的二极管（比如IN400x系列）。
电子镇流器是直接与220V交流相连，和220V连接调试的时候是带电的，不能用手触碰。
线圈L改绕后的次级绕组和电路已经隔离，因此输出的直流低压是安全的。
只要把改装好的电子变压器电路板放回灯座，并做好绝缘处理。
直
流输出后的电路就可以带电调试。
调试的时候，可用100Ω，3W左右的电阻做负载来测试，正常后使用。
改装中曾经碰到的问题和解决：
改装后一个开关管高热,而另一个正常。
可能整流二极管接在次极不正确一端，只要把次级线圈两端调换一下就行。
电路的两开关管放大倍数差别太大也有此现象。
整流后电压低，达不到设计输出电压。
带负载能力差，负载加大后输出电压下降快。
一般是220V整流后的滤波电解电容失效，无容量。
220V整流二极管损坏也有类似现象。
改装后想小幅度改变输出电压，但不想重绕变压器
可改变和线圈L串联的电容C的电容量，容量增大电压下降。
