初中物理生活用电解题技巧及练习题含解析

合集下载

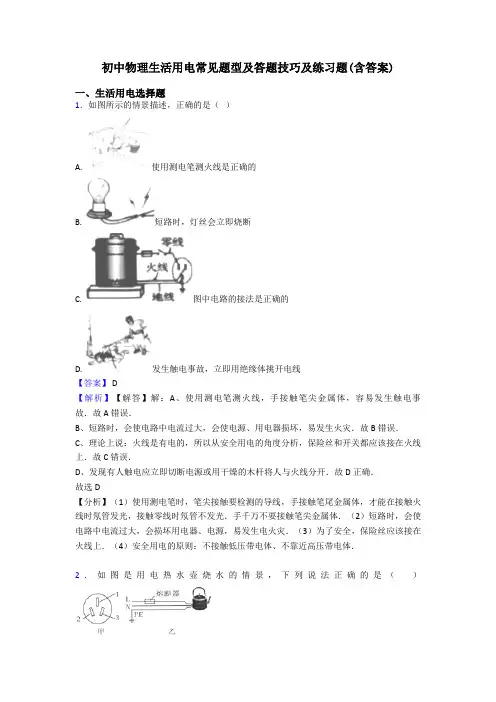

初中物理生活用电常见题型及答题技巧及练习题(含答案)

初中物理生活用电常见题型及答题技巧及练习题(含答案)

初中物理生活用电常见题型及答题技巧及练习题(含答案)一、生活用电选择题1.如图所示的情景描述,正确的是()A. 使用测电笔测火线是正确的B. 短路时,灯丝会立即烧断C. 图中电路的接法是正确的D. 发生触电事故,立即用绝缘体挑开电线【答案】 D【解析】【解答】解:A、使用测电笔测火线,手接触笔尖金属体,容易发生触电事故.故A错误.B、短路时,会使电路中电流过大,会使电源、用电器损坏,易发生火灾.故B错误.C、理论上说:火线是有电的,所以从安全用电的角度分析,保险丝和开关都应该接在火线上.故C错误.D、发现有人触电应立即切断电源或用干燥的木杆将人与火线分开.故D正确.故选D【分析】(1)使用测电笔时,笔尖接触要检测的导线,手接触笔尾金属体,才能在接触火线时氖管发光,接触零线时氖管不发光.手千万不要接触笔尖金属体.(2)短路时,会使电路中电流过大,会损坏用电器、电源,易发生电火灾.(3)为了安全,保险丝应该接在火线上.(4)安全用电的原则:不接触低压带电体、不靠近高压带电体.2.如图是用电热水壶烧水的情景,下列说法正确的是()A. 乙图中标有“PE”的导线插头应该接甲图中标有“2”的插孔B. 使用了标有“PE”的导线,即使壶壳带电,人接触它也无触电危险C. 如果熔断器中的熔丝熔断,可以用铜丝或铁丝替代D. 在“高山”上烧水时,96℃就沸腾了.说明水的沸点随气压的升高而降低【答案】B【解析】【解答】解:AB、据图可知,PE线是地线,所以应该与用电器的外壳相连,即防止外壳带电使人触电,故“PE”的导线插头应该接甲图中标有“1”的插孔,使用了标有“PE”的导线,即使壶壳带电,人接触它也无触电危险,故A错误,B正确;C、熔丝一般用电阻率大,熔点低的合金制成,不能用铜丝代替,故C错误;D、在“高山”上烧水时,96℃就沸腾了.说明水的沸点随着高度的增加而降低,故D错误;故选B.【分析】(1)三脚插头的最上面的脚与用电器的外壳相连,且与对应三孔插座的地线相连;(2)熔丝一般用电阻率大,熔点低的合金制成,不能用铜丝代替;(3)大气压随着高度的增加而减小;3.小明把台灯插头插入插座,当他闭合台灯开关时.室内其他电灯全部熄灭.检查发现保险丝熔断.造成这一故障的原因可能是()A. 灯座短路B. 插座短路C. 插头短路D. 开关短路【答案】A【解析】【解答】解:在台灯插头插入插座,闭合开关后,室内其他电灯熄灭,保险丝熔断,该现象说明不是插头短路,是灯座短路造成的,故A选项符合题意,C选项不合题意;台灯插头未插入插座时室内电灯正常发光,因此插座处没有短路,故B选项不合题意;开关和用电器是串联连接,是控制电路的通断,因此开关不会造成短路,故D选项不符合题意.故选 A.【分析】家庭电路中的保险丝熔断的原因有两个:一是用电器的总功率过大;二是发生短路.由生活常识可知,台灯的功率一般较小,因此造成保险丝熔断的原因不会是因台灯的功率过大,这两种情况都是由于发生短路造成的.4.如图所示的四张图片中,对应物理知识阐述正确的是()A. 甲图中闭合开关后看到的现象称为电磁感应现象B. 乙图展示了发电机的原理C. 丙图把拉线开关接在灯和火线之间更能保证用电安全D. 丁图所示用皮毛摩擦胶棒,橡胶带负电是由于皮毛束缚电子的能力比较强【答案】C【解析】【解答】解:A、甲图是奥斯特实验,说明通电导线周围有磁场,故A错误;B、发电机是利用电磁感应的原理制成的,该装置中没有电源,故B错误;C、从安全用电的角度分析,把拉线开关接在灯和火线之间更能保证用电安全,故C正确;D、用毛皮摩擦橡胶棒,橡胶棒的原子核束缚核外电子本领强、夺得电子,因有了多余电子带负电,毛皮的原子核束缚核外电子的本领弱,就会失去电子,因缺少电子带正电.故D错误;故选C.【分析】(1)奥斯特实验说明通电导线周围有磁场;(2)发电机是利用电磁感应的原理制成的,该装置中没有电源;(3)在家庭电路中,开关应该接到火线和用电器之间;(4)不同的物质原子核束缚核外电子的本领有强有弱,两种物质相互摩擦时,原子核束缚核外电子本领强的夺得电子,因多余电子带负电,原子核束缚核外电子本领弱的失去电子,因缺少电子带正电.摩擦起电的实质不是创造了电,而是电子的转移.5.在“安全用电与保护”讨论交流中,下列防止发生事故或处理事故的措施不正确的是()A. 雷雨天,应避免在高大建筑物和大树下避雨B. 发现有人触电,不能用手直接拉动触电的人体,应该先切断电源C. 电器设备失火,应迅速用水灭火D. 有金属外壳的电器用三孔插座【答案】C【解析】【解答】解:A、雷雨天,高大建筑物和大树下被雨淋湿成为雷电的导体,在它们的下面易触电,因此避免在高大建筑物和大树下避雨,此项措施正确;B、发现有人触电时,不要直接去救援,因为人在救援时可能直接或间接接触火线,发生触电事故,一定先切断电源,此项措施正确;C、生活用水容易导电,电器设备失火,如果用水灭火,更容易使电路短路,此项措施不正确;D、三孔插座中有一孔接地线,它与家用电器连接时,电器的金属外壳就接地了,这样可以防止金属外壳漏电,发生触电事故,此项措施正确;故选C.【分析】(1)湿了的高大建筑物和大树容易导电,靠近或接触可能发生触电事故;(2)发现有人触电或电器失火时,首先切断电源,再实行救援措施;(3)对于金属外壳的家用电器,为防止外壳漏电,发生触电事故,金属外壳一定接地.6.生活中具备安全用电意识非常重要。

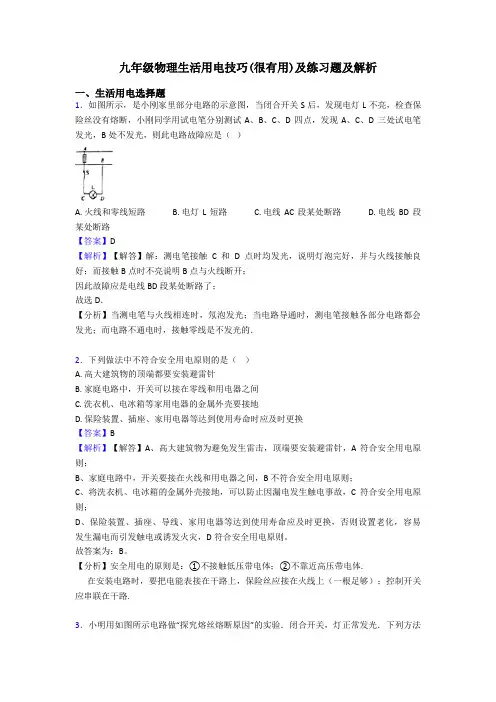

九年级物理生活用电技巧(很有用)及练习题及解析

九年级物理生活用电技巧(很有用)及练习题及解析

九年级物理生活用电技巧(很有用)及练习题及解析一、生活用电选择题1.如图所示,是小刚家里部分电路的示意图,当闭合开关S后,发现电灯L不亮,检查保险丝没有熔断,小刚同学用试电笔分别测试A、B、C、D四点,发现A、C、D三处试电笔发光,B处不发光,则此电路故障应是()A. 火线和零线短路B. 电灯L短路C. 电线AC段某处断路D. 电线BD段某处断路【答案】D【解析】【解答】解:测电笔接触C和D点时均发光,说明灯泡完好,并与火线接触良好;而接触B点时不亮说明B点与火线断开;因此故障应是电线BD段某处断路了;故选D.【分析】当测电笔与火线相连时,氖泡发光;当电路导通时,测电笔接触各部分电路都会发光;而电路不通电时,接触零线是不发光的.2.下列做法中不符合安全用电原则的是()A. 高大建筑物的顶端都要安装避雷针B. 家庭电路中,开关可以接在零线和用电器之间C. 洗衣机、电冰箱等家用电器的金属外壳要接地D. 保险装置、插座、家用电器等达到使用寿命时应及时更换【答案】B【解析】【解答】A、高大建筑物为避免发生雷击,顶端要安装避雷针,A符合安全用电原则;B、家庭电路中,开关要接在火线和用电器之间,B不符合安全用电原则;C、将洗衣机、电冰箱的金属外壳接地,可以防止因漏电发生触电事故,C符合安全用电原则;D、保险装置、插座、导线、家用电器等达到使用寿命应及时更换,否则设置老化,容易发生漏电而引发触电或诱发火灾,D符合安全用电原则。

故答案为:B。

【分析】安全用电的原则是:①不接触低压带电体;②不靠近高压带电体.在安装电路时,要把电能表接在干路上,保险丝应接在火线上(一根足够);控制开关应串联在干路.3.小明用如图所示电路做“探究熔丝熔断原因”的实验.闭合开关,灯正常发光.下列方法能使熔丝熔断的是()A. 用一根导线接A,B间B. 用一根导线接B,D间C. 用一根导线接C,D间D. 用灯泡替代AB间导线接入电路【答案】B【解析】【解答】A用一根导线接A、B间时,电路中仍串联有灯泡,所以不会熔断,A不符合题意;B用一根导线接B、D间时,会短路小灯泡,此时只有熔丝连入电路,会熔断,B符合题意;C用一根导线接C、D间时,熔丝被短路,电路中连有灯泡,不会熔断,C不符合题意;D用灯泡替代AB间导线接入电路时,电路中的电阻更大,电流就更小了,熔丝不会熔断,D不符合题意;故答案为:B.【分析】当电路短路时,电路中的电流过大,熔丝产生的热量较多会熔断.4.关于安全用电,下列说法不正确的是()A. 使用试电笔辨别火线时,手要接触笔尾的金属电极B. 插座中的两个线头接触会出现短路现象C. 家庭电路中的空气开关跳闸后,检查并排除故障后才能合上空气开关D. 家庭电路中,控制各个灯的开关都要安装在零线上【答案】 D【解析】【解答】A.使用测电笔时,手要接触金属笔尾,A不符合题意;B.插座的两个接线柱分别接火线和零线,若接触会出现短路,B不符合题意;C.家庭电路空气开关跳闸后,必须排除故障才可以合上开关,C不符合题意;D.家庭电路中,控制用电器的开关要接在用电器和火线间,D符合题意。

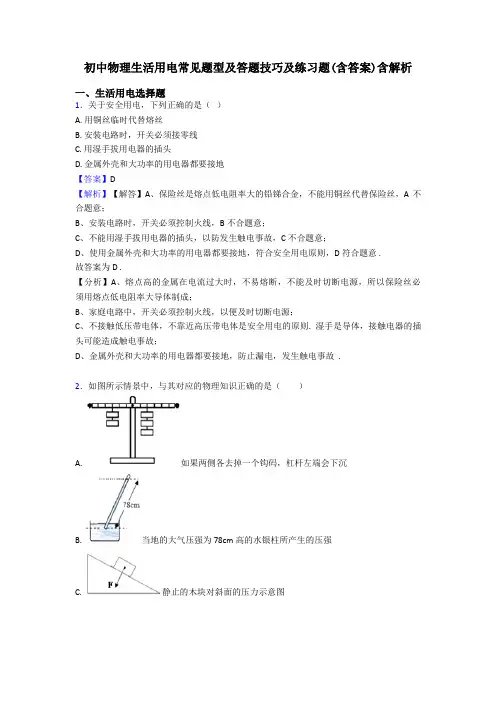

初中物理生活用电常见题型及答题技巧及练习题(含答案)含解析

初中物理生活用电常见题型及答题技巧及练习题(含答案)含解析

初中物理生活用电常见题型及答题技巧及练习题(含答案)含解析一、生活用电选择题1.关于安全用电,下列正确的是()A. 用铜丝临时代替熔丝B. 安装电路时,开关必须接零线C. 用湿手拔用电器的插头D. 金属外壳和大功率的用电器都要接地【答案】D【解析】【解答】A、保险丝是熔点低电阻率大的铅锑合金,不能用铜丝代替保险丝,A不合题意;B、安装电路时,开关必须控制火线,B不合题意;C、不能用湿手拔用电器的插头,以防发生触电事故,C不合题意;D、使用金属外壳和大功率的用电器都要接地,符合安全用电原则,D符合题意 .故答案为D .【分析】A、熔点高的金属在电流过大时,不易熔断,不能及时切断电源,所以保险丝必须用熔点低电阻率大导体制成;B、家庭电路中,开关必须控制火线,以便及时切断电源;C、不接触低压带电体,不靠近高压带电体是安全用电的原则. 湿手是导体,接触电器的插头可能造成触电事故;D、金属外壳和大功率的用电器都要接地,防止漏电,发生触电事故 .2.如图所示情景中,与其对应的物理知识正确的是()A. 如果两侧各去掉一个钩码,杠杆左端会下沉B. 当地的大气压强为78cm高的水银柱所产生的压强C. 静止的木块对斜面的压力示意图D. 电冰箱的金属外壳要接地【答案】 D【解析】【解答】解:A、如果两侧各去掉一个钩码,左侧=G×3L=3GL;右侧=2G×2L=4GL,右侧力和力臂的乘积大,右侧下沉,故A错误;B、由图知,玻璃管内水银面与玻璃管口的长度为78cm,当时的大气压强应等于玻璃管内水银面到水银槽中水银面的高度差,故当地的大气压强与78cm高的水银柱所产生的压强不相等,故B错误;C、木块对斜面的压力应垂直于斜面,指向斜面,故C错误;D、为防止触电事故,电冰箱的金属外壳应接地,故D正确.故选D.【分析】(1)根据杠杆的平衡条件判断杠杆的转动情况;(2)在托里拆利实验中,大气压所能支持的水银柱的高度是指玻璃管内水银面到水银槽中水银面的垂直高度,据此读图可得出结论;(3)压力是垂直作用在物体表面上的力;(4)家用电器的金属外壳需与大地相连,防止外壳带电,发生触电事故.3.如图所示,连接灯泡的导线某处绝缘层破损且相碰,这时灯泡会()A. 烧坏B. 变得更亮C. 正常发光D. 不能发光【答案】D【解析】【解答】连接灯泡的导线由于绝缘皮破损,使火线和零线直接连通,即造成短路,此时电流不经过用电器,直接从火线回到零线上,故此时灯泡不发光;此时短路,干路电流变大,大于保险丝的熔断电流,所以保险丝会熔断;故答案为:D。

初三物理生活用电解题技巧及练习题(含答案)及解析

初三物理生活用电解题技巧及练习题(含答案)及解析

初三物理生活用电解题技巧及练习题(含答案)及解析一、生活用电选择题1.下列关于生活用电常识的认识中,符合要求的是()A. 使用试电笔时,手指不能碰到笔尾的金属帽,以免触电B. 三脚插头的用电器也可插入两孔插座C. 家庭电路中开关接在火线或零线上都可以D. 输电线进户后应先接电能表【答案】D【解析】【解答】解:A、如果手不接触笔尾金属体,无论笔尖金属体接触火线还是零线,氖管都不发光;故不符合要求;B、家用电器金属外壳相连接的是地线,这样即使金属外壳带电,电流会通过地线导入大地,防止造成触电事故的发生,不能用两孔插座替代;故不符合要求;C、电灯的开关接在了零线上时,即使断开,电灯或其他用电器仍带电,易发生触电事故,不符合要求;D、输电线进户后应先接电能表;符合要求.故选D.【分析】(1)测电笔的正确使用方法,手一定接触笔尾金属体,一定不要接触笔尖金属体.(2)三孔插座的接法是左零右火上接地,三脚插头的接法是中上的要与用电器外壳相连.(3)控制电灯的开关应安装在火线与灯之间;(4)家庭电路中电能表的作用是测量家里消耗了多少电能,接在家庭电路的干路上.2.小茜家新购住房刚装修完毕,家中部分照明电路如图所示。

验收工程时,小茜闭合了开关S(家中其他用电器均处于断开状态),白炽灯L亮了一段时间熄灭了,她用验电笔分别测试了图中插座的两个孔,发现验电笔都发光。

她断开开关S,再次用验电笔测试插座的两个孔,她将观察到(假设故障只有一处)()A. 测试两孔时验电笔都发光B. 测试两孔时验电笔都不发光C. 只有测试左边的孔时验电笔才发光D. 只有测试右边的孔时验电笔才发光【答案】D【解析】【解答】(1)闭合了开关S(家中其他用电器均处于断开状态),白炽灯L亮了一段时间后熄灭了,说明灯泡、火线与零线不能构成通路.可能是火线断路,也可能是零线断路;(2)灯泡熄灭后,用测电笔分别测试了图中插座的两个孔,发现测电笔都发光,说明左孔和右孔都和火线相连,故是因为图中的零线断路;(2)当断开开关时,切断了左孔和火线的连接,所以测电笔接触左孔时,氖管不会再发光,接触右孔时,氖管照常发光.故答案为:D.【分析】本题考查家庭电路的连接和故障判断.当开关闭合时,用测电笔分别测试了图中插座的两个孔,发现测电笔都发光,说明左孔和右孔都和火线相连.当开关断开时,左孔切断了火线,再接触左孔,氖管不发光.3.如图所示情景中,与其对应的物理知识正确的是()A. 如果两侧各去掉一个钩码,杠杆左端会下沉B. 当地的大气压强为78cm高的水银柱所产生的压强C. 静止的木块对斜面的压力示意图D. 电冰箱的金属外壳要接地【答案】 D【解析】【解答】解:A、如果两侧各去掉一个钩码,左侧=G×3L=3GL;右侧=2G×2L=4GL,右侧力和力臂的乘积大,右侧下沉,故A错误;B、由图知,玻璃管内水银面与玻璃管口的长度为78cm,当时的大气压强应等于玻璃管内水银面到水银槽中水银面的高度差,故当地的大气压强与78cm高的水银柱所产生的压强不相等,故B错误;C、木块对斜面的压力应垂直于斜面,指向斜面,故C错误;D、为防止触电事故,电冰箱的金属外壳应接地,故D正确.故选D.【分析】(1)根据杠杆的平衡条件判断杠杆的转动情况;(2)在托里拆利实验中,大气压所能支持的水银柱的高度是指玻璃管内水银面到水银槽中水银面的垂直高度,据此读图可得出结论;(3)压力是垂直作用在物体表面上的力;(4)家用电器的金属外壳需与大地相连,防止外壳带电,发生触电事故.4.如图是一条刚装好的家庭电路,在未装保险丝之前,有经验的电工师傅先把灯泡L0接在装保险盒的两个接线柱上,当只闭合S1时,L0正常发光;当只闭合S2时,L0不发光;当只闭合S3时,L0和L3发光都偏暗。

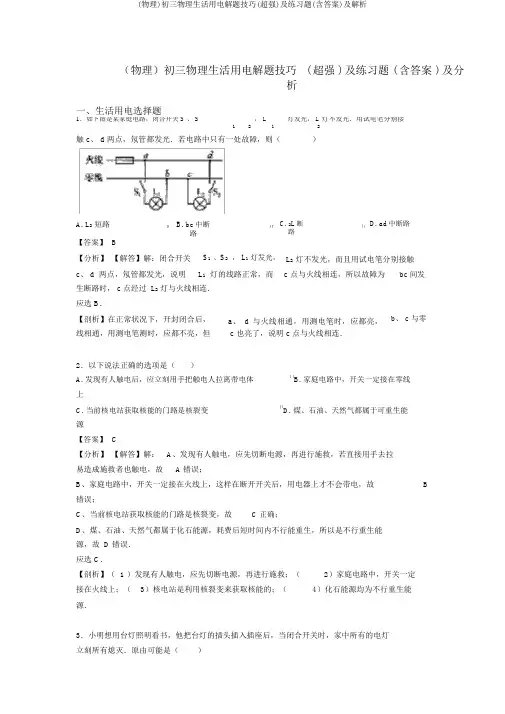

(物理)初三物理生活用电解题技巧(超强)及练习题(含答案)及解析

(物理)初三物理生活用电解题技巧(超强)及练习题(含答案)及解析

(物理)初三物理生活用电解题技巧 ( 超强 ) 及练习题 ( 含答案 ) 及分析一、生活用电选择题1.如下图是某家庭电路,闭合开关S 、 S, L1灯发光, L灯不发光.用试电笔分别接122触 c、 d 两点,氖管都发光.若电路中只有一处故障,则()A. L2短路B. bc中断路C. 2L断路D. ad中断路【答案】B【分析】【解答】解:闭合开关c、 d 两点,氖管都发光,说明S1、S2, L1灯发光,L1灯的线路正常,而L2灯不发光,而且用试电笔分别接触c 点与火线相连,所以故障为bc 间发生断路时, c 点经过 L2灯与火线相连.应选 B.【剖析】在正常状况下,开封闭合后,线相通,用测电笔测时,应都不亮,但a、d 与火线相通,用测电笔时,应都亮,c 也亮了,说明 c 点与火线相连.b、 c 与零2.以下说法正确的选项是()A. 发现有人触电后,应立刻用手把触电人拉离带电体B. 家庭电路中,开关一定接在零线上C. 当前核电站获取核能的门路是核裂变D. 煤、石油、天然气都属于可重生能源【答案】C【分析】【解答】解:A、发现有人触电,应先切断电源,再进行施救,若直接用手去拉易造成施救者也触电,故 A 错误;B、家庭电路中,开关一定接在火线上,这样在断开开关后,用电器上才不会带电,故B 错误;C、当前核电站获取核能的门路是核裂变,故 C 正确;D、煤、石油、天然气都属于化石能源,耗费后短时间内不行能重生,所以是不行重生能源,故 D 错误.应选 C.【剖析】( 1 )发现有人触电,应先切断电源,再进行施救;(2)家庭电路中,开关一定接在火线上;(3)核电站是利用核裂变来获取核能的;(4)化石能源均为不行重生能源.3.小明想用台灯照明看书,他把台灯的插头插入插座后,当闭合开关时,家中所有的电灯立刻所有熄灭.原由可能是()A. 插座处短路B. 台灯的插头内短路C. 台灯的开关内短路D. 台灯的灯座内短路【答案】D【分析】【解答】解:A、若插座处短路,即应当还没有插台灯时,保险丝就烧断, A 不符合题意;B、若台灯的插头内短路,即应当插上插头后保险丝就烧断, B 不切合题意;C、台灯的开关内短路,此时台灯的灯泡不经开关的控制,即一直发光,但不会发生电源短路, C 不切合题意;D、台灯的灯座内短路,当插头插入插座时,若闭合开关,会造成电源短路,使保险丝烧断或跳闸,使室内电灯立刻全都熄灭; D 切合题意;故答案为: D.【剖析】所有灯熄灭是跳闸了,原由是电路中有短路现象,因为在闭合开关时跳闸了,所以是灯座内短路 .4.对于家庭电路及安全用电,以下说法正确的选项是()A.验电笔是用来测试物体是带正电仍是带负电的B.家庭电路中,控制各个灯具的开关都应安装在火线上C.低于 220V 的电压对人体都是安全的D.只有当人体接触带电体时,才可能发生触电事故【答案】 B【分析】〖解答〗解: A、验电笔是用来鉴别火线和零线,故 A 错;B、家庭电路中,控制各个灯具的开关都应安装在火线上,故C、不高于 36V 的电压对人体都是安全的,故 C 错;B 正确;D、只有当人体接触带电体时,且对人体造成必定的损害才可能发生触电事故,故 D 错。

(物理)初三物理生活用电解题技巧讲解及练习题(含答案)及解析

(物理)初三物理生活用电解题技巧讲解及练习题(含答案)及解析

(物理)初三物理生活用电解题技巧讲解及练习题(含答案)及解析一、生活用电选择题1.“安全用电,珍爱生命”是同学们应有的意识.某同学家的配电系统如图所示,关于空气开关、电能表和漏电保护器的安装位置,下列说法中不正确的是()A. 在①位置安装电能表B. 在②位置安装空气开关C. 在③位置安装漏电保护器D. 在④位置安装漏电保护器【答案】 C【解析】【解答】解:根据电路的组成可知,家庭电路的连接要按照进户线→电能表→总空气开关及漏电保护开关→用电器的安装顺序;即在①位置安装电能表,在②位置安装空气开关,在④位置安装漏电保护器,故ABD正确;在③位置应安装空气开关,可以在电流过大时自动断开开关以保护电路安全,此处的火线不容易接触到,故不安装漏电保护器,故C错误.故选C.【分析】为了用电安全,家庭电路的组成,一定要注意进户线、电能表、总开关、保险丝的顺序不能颠倒.2.某同学在学习家庭电路时,安装了两盏白炽灯和两个插座,如图所示,如果两插座中均接入家用电器,且将电路中的开关全部闭合,那么各用电器工作的情况是()A. 甲、乙、丙、丁都正常工作B. 只有乙、丙、丁正常工作C. 只有丙、丁正常工作D. 只有丙正常工作【答案】D【解析】【解答】在家庭电路中,插座、用电器应并连接入电路的,从图中可知,当两个开关都闭合,两插座均连入家用电器时,灯泡丙直接接在火线和零线之间,插座乙和灯泡丁并联后与甲插座串联,因此甲乙插座中的用电器以及灯泡丁会工作,但不能正常工作,只有灯泡丙可以正常工作.故答案为:D.【分析】此题中之所以连接错误,主要在于没有按照并联的原则,将所有用电器并联在火线与零线之间,因此,会造成局部串联,互相影响.3.如图所示的四张图片中,对应物理知识阐述正确的是()A. 甲图中闭合开关后看到的现象称为电磁感应现象B. 乙图展示了发电机的原理C. 丙图把拉线开关接在灯和火线之间更能保证用电安全D. 丁图所示用皮毛摩擦胶棒,橡胶带负电是由于皮毛束缚电子的能力比较强【答案】C【解析】【解答】解:A、甲图是奥斯特实验,说明通电导线周围有磁场,故A错误;B、发电机是利用电磁感应的原理制成的,该装置中没有电源,故B错误;C、从安全用电的角度分析,把拉线开关接在灯和火线之间更能保证用电安全,故C正确;D、用毛皮摩擦橡胶棒,橡胶棒的原子核束缚核外电子本领强、夺得电子,因有了多余电子带负电,毛皮的原子核束缚核外电子的本领弱,就会失去电子,因缺少电子带正电.故D错误;故选C.【分析】(1)奥斯特实验说明通电导线周围有磁场;(2)发电机是利用电磁感应的原理制成的,该装置中没有电源;(3)在家庭电路中,开关应该接到火线和用电器之间;(4)不同的物质原子核束缚核外电子的本领有强有弱,两种物质相互摩擦时,原子核束缚核外电子本领强的夺得电子,因多余电子带负电,原子核束缚核外电子本领弱的失去电子,因缺少电子带正电.摩擦起电的实质不是创造了电,而是电子的转移.4.下列各图与图示说明相符的是()A. 小磁针静止时指向B. 光透过均匀玻璃砖C. 该滑轮组最省力绕法D. 家庭电【答案】 B【解析】【解答】解:A、根据安培定则:用右手握住螺线管,让四指指向螺线管中电流的方向,则大拇指所指的那端就是螺线管的北极;从而判断出通电螺线管的下端为N极,上端为S极.由同名磁极相互排斥,异名磁极相互吸引,可知小磁针的上端为N极,下端为S极,故A错误不符合题意.B、光先从空气射入玻璃,折射角小于入射角,光线会靠近法线;当光线从玻璃中射向空气时,折射角大于入射角,光线会远离法线,故B正确符合题意.C、该滑轮组可以有两种绕法,如图所示:第一图由两段绳子承担物重,F1为物重的,第二图由三段绳子承担物重,所以F2为物重的,所以第二图最省力,故C错误不符合题意.D、在家庭电路中,开关控制灯泡时,应让开关控制火线,把开关连接在灯泡和火线之间,故D错误不符合题意.故选B.【分析】(1)首先利用安培定则判断出通电螺线管的NS极,再由磁极间的相互作用规律判断小磁针静止时的磁极指向.(2)光的折射定律:折射光线、入射光线、法线在同一个平面内,折射光线、入射光线分居法线两侧,当光由空气斜射进入水中或其它透明介质中时,折射光线向法线偏折,折射角小于入射角;当光由水中或其它透明介质斜射进入空气中时,折射光线远离法线偏折,折射角大于入射角.(3)要知道滑轮组承担物重的绳子段数越多,使用起来越省力.滑轮组绳子的绕法,有两种:一是绳子先系在定滑轮的固定挂钩上,绕过下面的动滑轮,再绕过上面的定滑轮;二是绳子先系在动滑轮的固定挂钩上,绕过定滑轮,然后再绕过动滑轮.(4)家庭电路中,开关控制灯泡时,火线首先进入开关,然后进灯泡顶端的金属点,零线直接接灯泡的螺旋套,这样开关可以控制灯泡,并且在灯泡损坏时,断开开关,切断火线,操作更安全.5.小明想用台灯照明看书,他把台灯的插头插入插座后,当闭合开关时,家中所有的电灯立即全部熄灭.原因可能是()A. 插座处短路B. 台灯的插头内短路C. 台灯的开关内短路D. 台灯的灯座内短路【答案】 D【解析】【解答】解:A、若插座处短路,即应该还没有插台灯时,保险丝就烧断,A不符B、若台灯的插头内短路,即应该插上插头后保险丝就烧断,B不符合题意;C、台灯的开关内短路,此时台灯的灯泡不经开关的控制,即始终发光,但不会发生电源短路,C不符合题意;D、台灯的灯座内短路,当插头插入插座时,若闭合开关,会造成电源短路,使保险丝烧断或跳闸,使室内电灯立即全都熄灭;D符合题意;故答案为:D.【分析】所有灯熄灭是跳闸了,原因是电路中有短路现象,因为在闭合开关时跳闸了,所以是灯座内短路.6.下列做法不符合安全用电的是()A. 在建楼房里安装漏电保护器B. 组装家庭电路时将开关接在零线上C. 洗衣机的金属外壳与地线相连D. 使用测电笔时手指接触金属笔尾【答案】B【解析】【解答】A、在新建楼房里安装漏电保护器,可防止家庭电路发生漏电事故,A不符合题意;B、组装家庭电路时应将开关接在火线上,防止维修或更换电器时发生触电事故,B符合题意;C、洗衣机的金属外壳与地线相连,防止金属外壳漏电,发生触电事故,C不符合题意;D、使用试电笔时手指要接触金属笔尾,笔尖接触电线,可辨别火线与零线,D不符合题意;故答案为:B.【分析】为了安全,家庭电路在连接时,开关要连接在用电器和火线之间.7.“以人为本,创建平安和谐校园”是构建和谐社会的重要组成部分,同学们在日常生活中必须注意安全,珍视生命。

【物理】中考物理生活用电试题类型及其解题技巧含解析

【物理】中考物理生活用电试题类型及其解题技巧含解析

【物理】中考物理生活用电试题类型及其解题技巧含解析一、生活用电选择题1.用测电笔可辨别火线与零线,如图所示的握笔方法正确的是()A. B. C. D.【答案】A【解析】【解答】用测电笔来鉴别火线与零线时,笔尖接触要检测的导线,手接触笔尾金属体,才能在接触火线时氖管发光,接触零线时氖管不发光;要注意手一定不要与笔尖金属体接触.A符合题意,BCD不符合题意。

故答案为:A【分析】结合试电笔的使用方法判断即可.2.小茜家新购住房刚装修完毕,家中部分照明电路如图所示。

验收工程时,小茜闭合了开关S(家中其他用电器均处于断开状态),白炽灯L亮了一段时间熄灭了,她用验电笔分别测试了图中插座的两个孔,发现验电笔都发光。

她断开开关S,再次用验电笔测试插座的两个孔,她将观察到(假设故障只有一处)()A. 测试两孔时验电笔都发光B. 测试两孔时验电笔都不发光C. 只有测试左边的孔时验电笔才发光D. 只有测试右边的孔时验电笔才发光【答案】D【解析】【解答】(1)闭合了开关S(家中其他用电器均处于断开状态),白炽灯L亮了一段时间后熄灭了,说明灯泡、火线与零线不能构成通路.可能是火线断路,也可能是零线断路;(2)灯泡熄灭后,用测电笔分别测试了图中插座的两个孔,发现测电笔都发光,说明左孔和右孔都和火线相连,故是因为图中的零线断路;(2)当断开开关时,切断了左孔和火线的连接,所以测电笔接触左孔时,氖管不会再发光,接触右孔时,氖管照常发光.故答案为:D.【分析】本题考查家庭电路的连接和故障判断.当开关闭合时,用测电笔分别测试了图中插座的两个孔,发现测电笔都发光,说明左孔和右孔都和火线相连.当开关断开时,左孔切断了火线,再接触左孔,氖管不发光.3.原来各用电器都在正常工作,当把手机充电器的插头插入插座时,家里所有的用电器都停止了工作,其原因可能是()A. 同时工作的用电器过多,导致干路电流过大,保险开关跳闸B. 这个插座的火线和零线原来就相接触形成了短路C. 插头与这个插座接触不良形成了断路D. 插头插入这个插座时,导致火线和零线接触形成了短路【答案】D【解析】【解答】解:A、手机充电器的功率很小,使用后不会导致干路中总电流过大、保险开关跳闸,故A错误.B、若是插座处原来有短路,则在没有插入手机充电器之前,电路就已经出现了短路,室内用电器不会正常工作,故B错误;C、若是用电器的插头与插座断路状态,则用电器不工作,不会影响室内其它用电器,故C 错误;D、若是插头插入这个插座时,导致火线和零线相接触形成了短路,室内所有的用电器全部停止了工作,若不及时断电会发生火灾,故D正确.故选D.【分析】内用电器全部停止工作,表明干路上的保险丝被熔断了,保险丝被熔断是由于电路中的电流过大.而产生电流过大的原因有两个:一是用电器的总功率过大,另一个是发生短路.由生活常识可知,手机充电器的功率比较小,因此造成保险丝熔断的原因不会是因干路的总功率过大.由手机充电器插头插入插座,室内用电器全部停止工作可知,是手机充电器的两个接头短路了.4.如图所示,连接灯泡的导线某处绝缘层破损且相碰,这时灯泡会()A. 烧坏B. 变得更亮C. 正常发光D. 不能发光【答案】D【解析】【解答】连接灯泡的导线由于绝缘皮破损,使火线和零线直接连通,即造成短路,此时电流不经过用电器,直接从火线回到零线上,故此时灯泡不发光;此时短路,干路电流变大,大于保险丝的熔断电流,所以保险丝会熔断;故答案为:D。

初三物理生活用电解题技巧及练习题含解析

初三物理生活用电解题技巧及练习题含解析

初三物理生活用电解题技巧及练习题含解析一、生活用电选择题1.关于家庭电路及安全用电,下列说法正确的是()A. 验电笔是用来测试物体是带正电还是带负电的B. 家庭电路中,控制各个灯具的开关都应安装在火线上C. 低于220V的电压对人体都是安全的D. 只有当人体接触带电体时,才可能发生触电事故【答案】 B【解析】〖解答〗解:A、验电笔是用来辨别火线和零线,故A错;B、家庭电路中,控制各个灯具的开关都应安装在火线上,故B正确;C、不高于36V的电压对人体都是安全的,故C错;D、只有当人体接触带电体时,且对人体造成一定的伤害才可能发生触电事故,故D错。

故选B。

〖分析〗根据家庭安全用电常识分析。

2.小茜家新购住房刚装修完毕,家中部分照明电路如图所示。

验收工程时,小茜闭合了开关S(家中其他用电器均处于断开状态),白炽灯L亮了一段时间熄灭了,她用验电笔分别测试了图中插座的两个孔,发现验电笔都发光。

她断开开关S,再次用验电笔测试插座的两个孔,她将观察到(假设故障只有一处)()A. 测试两孔时验电笔都发光B. 测试两孔时验电笔都不发光C. 只有测试左边的孔时验电笔才发光D. 只有测试右边的孔时验电笔才发光【答案】D【解析】【解答】(1)闭合了开关S(家中其他用电器均处于断开状态),白炽灯L亮了一段时间后熄灭了,说明灯泡、火线与零线不能构成通路.可能是火线断路,也可能是零线断路;(2)灯泡熄灭后,用测电笔分别测试了图中插座的两个孔,发现测电笔都发光,说明左孔和右孔都和火线相连,故是因为图中的零线断路;(2)当断开开关时,切断了左孔和火线的连接,所以测电笔接触左孔时,氖管不会再发光,接触右孔时,氖管照常发光.故答案为:D.【分析】本题考查家庭电路的连接和故障判断.当开关闭合时,用测电笔分别测试了图中插座的两个孔,发现测电笔都发光,说明左孔和右孔都和火线相连.当开关断开时,左孔切断了火线,再接触左孔,氖管不发光.3.小明把台灯插头插入插座,当他闭合台灯开关时.室内其他电灯全部熄灭.检查发现保险丝熔断.造成这一故障的原因可能是()A. 灯座短路B. 插座短路C. 插头短路D. 开关短路【答案】A【解析】【解答】解:在台灯插头插入插座,闭合开关后,室内其他电灯熄灭,保险丝熔断,该现象说明不是插头短路,是灯座短路造成的,故A选项符合题意,C选项不合题意;台灯插头未插入插座时室内电灯正常发光,因此插座处没有短路,故B选项不合题意;开关和用电器是串联连接,是控制电路的通断,因此开关不会造成短路,故D选项不符合题意.故选 A.【分析】家庭电路中的保险丝熔断的原因有两个:一是用电器的总功率过大;二是发生短路.由生活常识可知,台灯的功率一般较小,因此造成保险丝熔断的原因不会是因台灯的功率过大,这两种情况都是由于发生短路造成的.4.如图是一条刚装好的家庭电路,在未装保险丝之前,有经验的电工师傅先把灯泡L0接在装保险盒的两个接线柱上,当只闭合S1时,L0正常发光;当只闭合S2时,L0不发光;当只闭合S3时,L0和L3发光都偏暗。

【物理】初中物理生活用电解题技巧及练习题含解析

【物理】初中物理生活用电解题技巧及练习题含解析

【物理】初中物理生活用电解题技巧及练习题含解析一、生活用电选择题1.如图是某同学家中的部分电路,开始时各部分工作正常,将电饭煲的插头插入三孔插座后,正发光的台灯突然不能工作,但其它电灯仍能正常发光。

拔出电饭煲的插头,台灯仍不能工作,把测电笔分别插入三孔插座的左、右孔,氖管均能发光,则电路的故障是()A. AC间断路B. BD间断路C. FH间断路D. DG间断路【答案】 B【解析】【解答】解:其它电灯仍正常工作,说明不是保险丝烧坏了,没有发生短路,而把测电笔分别插入三孔插座的左、右插孔,氖管均能发光,说明火线有电,而零线断路了,且是在B、D之间断路。

故答案为:B。

【分析】测电笔能亮,说明火线上有电,而零线上本该不亮,但也亮了,说明是零线开路了.2.下列说法正确的是()A. 原子是由中子和质子组成B. 有的半导体对光比较敏感,可以用来制造光敏电阻C. 铜的导电性较好,可以用来制造保险丝D. 超导材料在低于临界温度时电阻为零,将来可用于制造灯泡的灯丝【答案】 B【解析】【解答】A、原子由原子核和核外电子组成,原子核包括质子和中子两部分.此选项错误;B、光敏电阻器是利用半导体的光电效应制成的一种电阻值随入射光的强弱而改变的电阻器.此选项正确;C、铜丝的熔点高,电路中温度升高,不能及时熔断,起不到保护作用,故不能用铜导线或铁丝代替.此选项错误;D、灯泡灯丝发光利用的是电流的热效应.超导体的电阻为零,所以不具有热效应,不能用来制作灯丝.此选项错误.故选B.【分析】①物质由分子组成,分子由原子组成,原子包括原子核和核外电子两部分;②光敏电阻的概念:光敏电阻器又叫光感电阻,是利用半导体的光电效应制成的一种电阻值随入射光的强弱而改变的电阻器,半导体材料已经大量使用在各种用电器上,如太阳电池、条形码扫描器电脑等;③保险丝是用电阻率比较大、熔点比较低的铅锑合金制成的,当电路中电流过大时,保险丝产生的热量较多,温度升高能及时达到熔点而熔断;④超导体的电阻为零,所以不具有热效应.本题考查了学生对半导体应用、保险丝的作用及物质结构、超导体应用的了解与掌握,属于基础题目.3.如图所示的四种现象中,符合安全用电原则的是()A. 在没有断开电源的情况下换灯泡B. 使用绝缘层破损的电线C. 用湿抹布擦拭正在工作的台灯D. 用绝缘棒挑开通电的裸导线【答案】 D【解析】【解答】解:A、不断开开关,直接更换不亮的电灯泡,由于灯泡上带电,容易引起触电事故,所以更换灯泡时先断开开关,A不符合安全用电原则;B、电线绝缘层破损后,防止引发触电事故,B不符合安全用电原则;C、用湿布擦拭正在发光的电灯,湿布导电容易使人触电,C不符合安全用电原则;D、用绝缘棒挑开通电的裸导线,避免发生触电事故,D符合安全用电原则。

初中物理生活用电解题技巧及练习题(含答案)含解析

初中物理生活用电解题技巧及练习题(含答案)含解析

初中物理生活用电解题技巧及练习题(含答案)含解析一、生活用电选择题1.下列说法正确的是()A. 家庭电路总电流过大就是发生了短路B. 可以随意靠近高压带电体C. 高于 36V 的电压对人体是安全的D. 中国家庭用电的频率为 50Hz【答案】D【解析】【解答】解:A、家庭电路总电流过大可能是发生了短路,也可能是用电器总功率过大,故A错误;B、根据安全用电的基本原则可知,我们不能靠近高压带电体,也不能接触低压带电体,故B错误;C、经验证明,只有不高于36V的电压对人体才是安全的,故C错误;D、我国家庭电路中的交流电频率为50Hz,故D正确.故选D.【分析】(1)家庭电路中电流过大的原因一是短路,二是用电器总功率过大;(2)安全用电的基本原则是不靠近高压带电体,不接触低压带电体;(3)对人体的安全电压是不高于36V;(4)我国家庭电路中的交流电频率为50Hz.2.小明家中的4盏电灯突然全部熄灭了,他检查保险丝发现未熔断,于是用测电笔测试室内各处电路,氖管均不发光,他作出如下判断,正确的是()A. 室内用电器短路了B. 进户的火线开路了C. 进户的零线开路了D. 灯丝都给烧断了【答案】B【解析】【解答】解:A、如果某处短路,会引起保险丝烧断,造成电路断开,整个电路无电流,氖管不会发光.故A错误;B、如果进户火线断路,测电笔测试任何一点,氖管都不发光.故B正确;C、进户零线断路,其它部分都相当于火线,测试时氖管会发光.故C错误;D、灯泡灯丝全部烧断时,测电笔测试连接火线一端时,氖管发光,测试另一端氖管不能发光.故D错误.故选B.【分析】家庭电路中用电器正常工作时,必须一端接火线,另一端接零线,其中测电笔接触火线时,氖管会发光.所以测电笔的基本作用是确定火线,检验方法是:测电笔接触电路,观察氖管是否发光.3.下列几种情况符合安全用电原则的是()A. 绝缘层破损的导线,仍然可以继续使用B. 不用湿抹布擦拭正在工作的家用电器C. 高压输电线只要不接触,就不会发生触电事故D. 为了节省空间,可以将多个大功率用电器接在同一个插排上【答案】B【解析】【解答】解:A、发现电线绝缘层破损后,导线外露,容易造成漏电,甚至出现触电事故,不可以继续使用.A不符合题意;B、水属于电的良导体,用湿抹布擦拭正在工作的家用电器,容易引起触电事故,B符合题意;C、安全用电原则:不接触低压带电体,不靠近高压带电体,因此高压输电线不接触也有可能触电,C不符合题意;D、同一插排上使用的电器总功率过大,会使电路中电流过大,造成保险丝熔断,D不符合题意.故答案为:B.【分析】湿抹布易导电,容易使人体触电,不安全.4.原来各用电器都在正常工作,当把手机充电器的插头插入插座时,家里所有的用电器都停止了工作,其原因可能是()A. 同时工作的用电器过多,导致干路电流过大,保险开关跳闸B. 这个插座的火线和零线原来就相接触形成了短路C. 插头与这个插座接触不良形成了断路D. 插头插入这个插座时,导致火线和零线接触形成了短路【答案】D【解析】【解答】解:A、手机充电器的功率很小,使用后不会导致干路中总电流过大、保险开关跳闸,故A错误.B、若是插座处原来有短路,则在没有插入手机充电器之前,电路就已经出现了短路,室内用电器不会正常工作,故B错误;C、若是用电器的插头与插座断路状态,则用电器不工作,不会影响室内其它用电器,故C 错误;D、若是插头插入这个插座时,导致火线和零线相接触形成了短路,室内所有的用电器全部停止了工作,若不及时断电会发生火灾,故D正确.故选D.【分析】内用电器全部停止工作,表明干路上的保险丝被熔断了,保险丝被熔断是由于电路中的电流过大.而产生电流过大的原因有两个:一是用电器的总功率过大,另一个是发生短路.由生活常识可知,手机充电器的功率比较小,因此造成保险丝熔断的原因不会是因干路的总功率过大.由手机充电器插头插入插座,室内用电器全部停止工作可知,是手机充电器的两个接头短路了.5.如图是小明家的部分电路,开始时各部分工作正常.他将电饭煲的插头插入三孔插座后,正烧水的电热壶突然停止工作,但电灯仍正常发光,拔出电饭煲的插头,电热壶仍不能工作,把试电笔分别插入插座的左、右孔,氖管均发光.若电路中只有一处故障,则()A. 电热壶所在电路的B、C间断路B. 插座的接地线断路C. 电路的C、D间导线断路D. 电路的A、B间导线断路【答案】 C【解析】【解答】解:电灯仍正常工作,说明不是保险丝烧坏了,没有发生短路,而把测电笔分别插入插座的左、右插孔,氖管均能发光,说明火线有电,而零线开路了,且是在C、D之间开路.故选C.【分析】正在烧水的电热壶突然不能工作,但电灯仍正常工作,说明有地方开路了.6.小茜家新购住房刚装修完毕,家中部分照明电路如图所示.验收工程时,小茜闭合了开关S(家中其他用电器均处于断开状态),白炽灯L亮了一段时间后熄灭了,她用测电笔分别测试了图中插座的两个孔,发现测电笔都发光.她断开开关S,再次用测电笔测试插座的两个孔,她将观察到()(假设故障只有一处)A. 测试两孔时测电笔都发光B. 测试两孔时测电笔都不发光C. 只有测试左面的孔时测电笔才发光D. 只有测试右面的孔时测电笔才发光【答案】D【解析】【解答】白炽灯L亮了一段时间后熄灭了,她用测电笔分别测试了图中插座的两个孔,发现测电笔都发光.说明现在两个孔都与火线连通了,分析电路可知,此时控制灯的开关闭合,如果灯没有断路,由通过开关,火线与零线连接在一起,而零线时氖管也发光,说明是灯之前的零线断了。

【物理】初中物理生活用电答题技巧及练习题(含答案)及解析

【物理】初中物理生活用电答题技巧及练习题(含答案)及解析

【物理】初中物理生活用电答题技巧及练习题(含答案)及解析一、生活用电选择题1.家庭电路中安装熔断器(其中安装熔丝、俗称“保险丝”),它的作用是()A. 当电压过高时自动切断电路B. 当发生触电时自动切断电路C. 当用电器发生漏电时自动切断电路D. 当电路中电流过大时自动切断电路【答案】D【解析】【解答】保险丝在电路中的作用是当电路中有过大电流通过时,保险丝发热自动熔断,切断电路,从而起到保护电路的作用,D符合题意.故答案为:D.【分析】保险丝一般用熔点低的材料做成,当电路中电流较大时,产生的热量较多,保险丝熔断,保护电路.2.如图是小明家的部分电路,开始时各部分工作正常.他将电饭煲的插头插入三孔插座后,正烧水的电热壶突然停止工作,但电灯仍正常发光,拔出电饭煲的插头,电热壶仍不能工作,把试电笔分别插入插座的左、右孔,氖管均发光.若电路中只有一处故障,则()A. 电热壶所在电路的B、C间断路B. 插座的接地线断路C. 电路的C、D间导线断路D. 电路的A、B间导线断路【答案】 C【解析】【解答】解:电灯仍正常工作,说明不是保险丝烧坏了,没有发生短路,而把测电笔分别插入插座的左、右插孔,氖管均能发光,说明火线有电,而零线开路了,且是在C、D之间开路.故选C.【分析】正在烧水的电热壶突然不能工作,但电灯仍正常工作,说明有地方开路了.3.关于家庭电路和安全用电,下列做法中正确的是()A. 可以用铜丝代替保险丝B. 螺旋口灯泡的螺旋套要接在零线上C. 把用电器的三脚插头改为两脚插头接在两孔插座上使用D. 在未断开电源开关的情况下检修电路【答案】B【解析】【解答】解:A、用铜丝代替保险丝,会使得当家庭电路中电流过大时不能熔断起不到切断电路的作用,故A错误;B、安装家庭电路时,电灯和开关串联后连在火线上,这样开关能控制灯泡,并且在灯泡损坏时,更换灯泡时,断开开关,切断了火线,更换灯泡时更安全.故B正确;C、把用电器的三脚插头改为两脚插头接在两孔插座上使用,这样当金属外壳漏电时,不能将电及时导向大地,易引发触电,故C错误;D、在未断开电源开关的情况下检修电路是不安全的,故D错误;故选B.【分析】(1)禁止用铜丝代替保险丝,禁止用橡皮胶代替电工绝缘胶布;(2)电灯的正确连接方法:火线过开关入灯泡顶端的金属点,零线直接进入灯泡的螺旋套.(3)用电器的三脚插头能防止金属外壳漏电而触电,不能用两脚插头代替.(4)在未断开电源开关的情况下检修电路是不安全的.4.家庭电路中的空气开关跳闸了,以下原因中不可能的是()A. 同时使用的用电器总功率太大了B. 用电器插头处的导线绝缘裸露而线芯相碰C. 按键开关中两根导线的线头相碰D. 空气开关的额定电流过小【答案】 C【解析】【解答】空气开关跳闸是因为通过的电流太大,超过承受的最大电流,电流大的具体情况有短路会总功率过大,ABD不符合题意,C符合题意。

(物理)初中物理生活用电答题技巧及练习题(含答案)含解析

(物理)初中物理生活用电答题技巧及练习题(含答案)含解析

(物理)初中物理生活用电答题技巧及练习题(含答案)含解析一、生活用电选择题1.下列说法正确的是()A. 家里熔丝熔断,一定是电路超负荷运行造成的B. 开关短路也会造成熔丝熔断C. 使用测电笔时,手一定要与笔尖的金属电极接触D. 电饭锅用三脚插头和三孔插座,是为了防止锅体漏电造成触电事故【答案】D【解析】【解答】解:A、熔断丝熔断的原因可能是短路、也可能总功率过大,故A错误;B、开关短路,即开关失去作用,但不会使得电源短路,即不会造成保险丝熔断,故B错误;C、使用测电笔时,手必须接触笔尾的金属体,但不能碰到笔尖的金属体,故C错误;D、大功率用电器和有金属外壳的用电器必须用三孔插座,故电饭锅用三脚插头和三孔插座,是为了防止锅体漏电造成触电事故,故D正确;故选D.【分析】(1)熔断丝熔断的原因可能是短路、也可能总功率过大;(2)开关短路,即开关失去作用,但不会使得电源短路;(3)使用测电笔时,手必须接触笔尾的金属体;(4)大功率用电器和有金属外壳的用电器必须用三孔插座.2.关于家庭电路及安全用电,下列说法正确的是()A. 低于220V的电压对人体都是安全的B. 家庭电路中,控制各个灯具的开关都应安装在相线(火线)上C. 只有当人体接触带电体时才可能发生触电事故D. 教室里一个开关可以同时控制三只日光灯,这三只日光灯一定是串联【答案】B【解析】【解答】解:A、经验表明,只有不高于36V的电压,对人体才是安全的,故A 错误;B、家庭电路中,控制各个灯具的开关都应安装在相线(火线)上,这样在断开开关时,用电器才不会带电,更安全,故B正确;C、人接触低压带电体时,可能会触电,而靠近高压带电体时,也可能会触电,故C错误;D、教室里一个开关可以同时控制三只日光灯,这三只日光灯都可以在额定电压下工作,一只损坏,不影响其它的灯工作,所以是并联的,故D错误.故选B.【分析】根据对安全电压的了解,家庭电路连接特点和认识,以及对触电的类型的认识,可对选项中的描述逐一做出判断.3.某家庭电路的部分电路如图所示,其中甲、乙两处分别装用电器和开关.对此电路,下列说法正确的是()A. 火线上的保险丝应该改装到零线上B. 甲处应装用电器,乙处应装开关C. 当用电器功率增大时,通过保险丝的电流就增大D. 当保险丝熔断后,可以用铜丝代替【答案】C【解析】【解答】火线上的保险丝如果改装到零线上,当保险丝熔断时,电路还有电不安全.如果甲处应装用电器,乙处应装开关,当开关断开时,用电器还带电,当用电器功率增大时,由I=P/U,通过保险丝的电流就增大,当保险丝熔断后,如果用铜丝代替不能起到保险作用。

(物理)初中物理生活用电解题技巧讲解及练习题(含答案)含解析

(物理)初中物理生活用电解题技巧讲解及练习题(含答案)含解析

(物理)初中物理生活用电解题技巧讲解及练习题(含答案)含解析一、生活用电选择题1.小科傍晚放学回家,闭合电灯开关(如图所示),发现电灯不亮,用测电笔分别测试灯泡两端的A、B接线柱,氖管均发光,那么故障的可能原因是()A. 进户火线开路B. 进户零线开路C. 灯泡灯丝开路D. 灯泡灯丝短路【答案】 B【解析】【解答】解:测电笔的笔尖接触火线时,氖管发光。

用测电笔测试灯座两接线柱,发现测电笔氖管发光,即灯泡的两端与火线和零线相连是好的,电流能从火线流向灯泡两端但灯泡却不亮,说明电流通过灯泡后不能流向零线,即零线断路。

故答案为:B【分析】在正常情况下,测电笔测火线应亮,测零线应不亮,据此分析理解.2.如图所示实验,下列对有关实验的解释正确的是()A. 甲图中的实验可得出磁铁异名磁极相斥B. 乙图中的奥斯特实验说明了电流周围存在磁场C. 丙图中的实验可得出电流越大,电磁铁的磁性越弱D. 丁图中的测电笔接触零线氖管一定发光【答案】B【解析】【解答】解:A、甲图中的实验可得出磁铁异名磁极相互吸引,故A错误;B、乙图中的奥斯特实验说明了电流周围存在磁场,故B正确;C、丙图中的实验可得出电流越大,电磁铁的磁性越强,故C错误;D、丁图中的测电笔接触火线氖管发光,故D错误;故选B.【分析】分析图示情景,根据图示情景所涉及的物理知识然后答题.3.小茜家新购住房刚装修完毕,家中部分照明电路如图所示。

验收工程时,小茜闭合了开关S(家中其他用电器均处于断开状态),白炽灯L亮了一段时间熄灭了,她用验电笔分别测试了图中插座的两个孔,发现验电笔都发光。

她断开开关S,再次用验电笔测试插座的两个孔,她将观察到(假设故障只有一处)()A. 测试两孔时验电笔都发光B. 测试两孔时验电笔都不发光C. 只有测试左边的孔时验电笔才发光D. 只有测试右边的孔时验电笔才发光【答案】D【解析】【解答】(1)闭合了开关S(家中其他用电器均处于断开状态),白炽灯L亮了一段时间后熄灭了,说明灯泡、火线与零线不能构成通路.可能是火线断路,也可能是零线断路;(2)灯泡熄灭后,用测电笔分别测试了图中插座的两个孔,发现测电笔都发光,说明左孔和右孔都和火线相连,故是因为图中的零线断路;(2)当断开开关时,切断了左孔和火线的连接,所以测电笔接触左孔时,氖管不会再发光,接触右孔时,氖管照常发光.故答案为:D.【分析】本题考查家庭电路的连接和故障判断.当开关闭合时,用测电笔分别测试了图中插座的两个孔,发现测电笔都发光,说明左孔和右孔都和火线相连.当开关断开时,左孔切断了火线,再接触左孔,氖管不发光.4.如图是用电热水壶烧水的情景,下列说法正确的是()A. 乙图中标有“PE”的导线插头应该接甲图中标有“2”的插孔B. 使用了标有“PE”的导线,即使壶壳带电,人接触它也无触电危险C. 如果熔断器中的熔丝熔断,可以用铜丝或铁丝替代D. 在“高山”上烧水时,96℃就沸腾了.说明水的沸点随气压的升高而降低【答案】B【解析】【解答】解:AB、据图可知,PE线是地线,所以应该与用电器的外壳相连,即防止外壳带电使人触电,故“PE”的导线插头应该接甲图中标有“1”的插孔,使用了标有“PE”的导线,即使壶壳带电,人接触它也无触电危险,故A错误,B正确;C、熔丝一般用电阻率大,熔点低的合金制成,不能用铜丝代替,故C错误;D、在“高山”上烧水时,96℃就沸腾了.说明水的沸点随着高度的增加而降低,故D错误;故选B.【分析】(1)三脚插头的最上面的脚与用电器的外壳相连,且与对应三孔插座的地线相连;(2)熔丝一般用电阻率大,熔点低的合金制成,不能用铜丝代替;(3)大气压随着高度的增加而减小;5.关于电和磁的说法正确的是A. 在地磁场的作用下,指南针的 N 极始终指向南方B. 为了在电流过大时能自动切断电路,保险丝应串联在电路中C. 固定电话、移动电话、广播和电视都是利用导线中的电流传递信息的D. 根据电磁波在真空中的传播速度公式c=λf,可以推断频率越高的电磁波,波长越长【答案】B【解析】【分析】(1)地球本身是一个大磁体,地磁南极在地理北极附近,地磁北极在地理南极附近;(2)为了安全用电,在家庭电路中应串联保险(熔)丝,当电路中的电流过大时能自动切断,保护电路;(3)由于固定电话的话筒是将声信号变为变化的电流,而听筒是将变化的电流还原为声信号,故其所传递的声音信息是由导线中变化的电流来实现的;移动电话在通话时,既是无线电波的发射台,又是一个接收台,故它是通过电磁波来传递信息的;(4)波速c是波在一秒内传播的距离;波长λ是波振动一次传播的距离;频率f是波一秒内振动的次数;所以这三者的关系为:c=λf,而波速是一定的,为3×108m/s,所以波长与频率成反比:频率越高,波长越短.【解答】A、因为地球是一个磁体,地磁南极在地理北极附近,地磁北极在地理南极附近,根据磁极之间相互作用,指南针的N极始终指向北方,所以A错误;B、保险丝串联在电路中,当电路中电流过大时,保险丝产生的热量较多,温度升高能及时达到熔点而熔断,保护电路,所以B正确;C、固定电话是利用导线中的电流传递信息的,移动电话、广播和电视是利用电磁波传递信息的,所以C错误;D、根据电磁波在真空中的传播速度公式c=λf,可以推断频率越高的电磁波波长越短,所以D错误.故选B.【点评】本题考查了地磁场、保险丝的使用方法、固定电话和移动电话传递声信息的媒介、电磁波的波速波长与频率的关系,是一道综合性题目.6.关于家庭电路和安全用电,下列做法中正确的是()A. 可以用铜丝代替保险丝B. 螺旋口灯泡的螺旋套要接在零线上C. 把用电器的三脚插头改为两脚插头接在两孔插座上使用D. 在未断开电源开关的情况下检修电路【答案】B【解析】【解答】解:A、用铜丝代替保险丝,会使得当家庭电路中电流过大时不能熔断起不到切断电路的作用,故A错误;B、安装家庭电路时,电灯和开关串联后连在火线上,这样开关能控制灯泡,并且在灯泡损坏时,更换灯泡时,断开开关,切断了火线,更换灯泡时更安全.故B正确;C、把用电器的三脚插头改为两脚插头接在两孔插座上使用,这样当金属外壳漏电时,不能将电及时导向大地,易引发触电,故C错误;D、在未断开电源开关的情况下检修电路是不安全的,故D错误;故选B.【分析】(1)禁止用铜丝代替保险丝,禁止用橡皮胶代替电工绝缘胶布;(2)电灯的正确连接方法:火线过开关入灯泡顶端的金属点,零线直接进入灯泡的螺旋套.(3)用电器的三脚插头能防止金属外壳漏电而触电,不能用两脚插头代替.(4)在未断开电源开关的情况下检修电路是不安全的.7.如图所示的家庭电路中,闭合开关后灯泡不亮.用试电笔检测插座的两孔,发现只有插入右孔时氖管才发光.用试电笔检测A点氖管发光,检测B点氖管不发光.发生这一现象的原因可能是()A. 灯泡短路B. 灯丝断了C. 开关接触不良D. 插座短路【答案】B【解析】【解答】解:AD、若灯泡短路、插座短路,会使火线和零线连接,造成短路,使保险丝烧断或跳闸,用试电笔测A点氖管不会发光,故AD错;B、灯丝断了,开关闭合后,A点连接火线,可以使氖管发光;B点与零线相连,不会使氖管发光,符合题意,故B正确;C、开关接触不良,A点不能连接火线,不会使氖管发光,故C错;故选B.【分析】试电笔在使用时,应将笔尖接触导线,手接触笔尾的金属体,这样就可以形成回路,如果是火线,氖管会发光.8.有关下列图片,说法正确的是()A. 使用三孔插座是为了节能B. 三角插头内一根导线与用电器的金属外壳相连C. 熔丝(俗称保险丝)烧断一定是发生了短路D. 高压警示牌提醒我们的安全电压为220V【答案】B【解析】【解答】A、三孔插座是为了将用电器的金属外壳接地,不是为了节能,A不合题意;B、三角插头内一根导线与用电器的金属外壳相连,可防止因电器漏电而触电,B符合题意;C、熔丝烧断说明电流过大,造成电流过大的原因可能是短路,也可能是用电器的总功率过大,C不合题意;D、高压警示牌提醒我们不要靠近,不是说明安全电压为220V,对人体的安全电压应该是不高于36V,D不合题意.故答案为:B.【分析】AB、三孔插座中的一根导线是为了将用电器的金属外壳接地,避免大功率用电器的金属外壳带电;C、短路或电路中用电器的总功率过大,都可以引起电流过大,而导致熔丝烧断;D、不高于36V的电压对人体才是安全的 .9.应该用测电笔去辨别火线与零线,决不能用手直接去接触电线,这是因为()A. 手接触火线时,手不会发光,无法辨别火线B. 手接触零线时,通过人体的电流很大,人体会触电C. 氖管发光时,一定不会有电流通过人体D. 氖管发光时,通过人体的电流很小,人体不会触电【答案】D【解析】【解答】解:A、当手接触火线时,由于火线与大地之间的电压为220V,而人体安全的电压是不高于36V,因此手直接接触火线,人会有生命危险;B、手只接触零线时,由于零线与大地之间的电压为0,不会有电流通过人体;CD、用测电笔测量火线时,加在测电笔和人之间的电压是220V,测电笔和人是串联的,串联的电阻起分担电压的作用,电阻越大,分担的电压越大,测电笔的电阻很大,分担的电压很大,人分担的电压很小电流很小,电压不高于36V,不会对人造成危害。

【物理】初中物理生活用电解题技巧及练习题(含答案)含解析

【物理】初中物理生活用电解题技巧及练习题(含答案)含解析

【物理】初中物理生活用电解题技巧及练习题(含答案)含解析一、生活用电选择题1.某同学将一盏台灯接入电路中,闭合台灯开关时,发现台灯灯泡不亮,同时其它用电器也停止工作,经检查发现空气开关跳闸,其原因可能是()A. 台灯灯座的两个接线柱相碰B. 进户线的火线与零线原来就相碰C. 台灯灯丝断了D. 台灯开关处短路【答案】 A【解析】【解答】空气开关跳闸的原因是电流过大,具体是电路中短路或过载,由于是接入灯泡时跳闸,则原因是灯泡短路,A符合题意。

故答案为:A.【分析】家庭电路中跳闸的原因是短路或过载。

2.小茜家新购住房刚装修完毕,家中部分照明电路如图所示。

验收工程时,小茜闭合了开关S(家中其他用电器均处于断开状态),白炽灯L亮了一段时间熄灭了,她用验电笔分别测试了图中插座的两个孔,发现验电笔都发光。

她断开开关S,再次用验电笔测试插座的两个孔,她将观察到(假设故障只有一处)()A. 测试两孔时验电笔都发光B. 测试两孔时验电笔都不发光C. 只有测试左边的孔时验电笔才发光D. 只有测试右边的孔时验电笔才发光【答案】D【解析】【解答】(1)闭合了开关S(家中其他用电器均处于断开状态),白炽灯L亮了一段时间后熄灭了,说明灯泡、火线与零线不能构成通路.可能是火线断路,也可能是零线断路;(2)灯泡熄灭后,用测电笔分别测试了图中插座的两个孔,发现测电笔都发光,说明左孔和右孔都和火线相连,故是因为图中的零线断路;(2)当断开开关时,切断了左孔和火线的连接,所以测电笔接触左孔时,氖管不会再发光,接触右孔时,氖管照常发光.故答案为:D.【分析】本题考查家庭电路的连接和故障判断.当开关闭合时,用测电笔分别测试了图中插座的两个孔,发现测电笔都发光,说明左孔和右孔都和火线相连.当开关断开时,左孔切断了火线,再接触左孔,氖管不发光.3.如图所示的实验操作中正确的是()A. 使用试电笔B. 测液体体积C. 稀释浓硫酸D. 测溶液的pH【答案】A【解析】【解答】解:A、使用试电笔时手接触笔尾金属体,笔尖接触火线或零线.氖管发光的是火线,氖管不发光的是零线.故A正确;B、用量筒测量液体的体积时,视线和凹面的底部相平.故B错误;C、稀释浓硫酸把浓硫酸沿器壁慢慢地注入水中并不断搅动,不能把水倒入浓硫酸中,故C 错误;D、测溶液的pH值时用玻璃棒蘸取待测液滴在pH试纸上,而不能把pH试纸放入溶液中,故D错误.故选A.【分析】(1)正确使用试电笔的方法:手接触试电笔的笔尾金属体,笔尖接触火线或零线.氖管发光的是火线,氖管不发光的是零线.(2)量筒读数是视线与液柱的凹液面相平;(3)稀释浓硫酸时把浓硫酸沿器壁慢慢地注入水中并不断搅动;(4)用玻璃棒蘸取待测液滴在pH试纸上测溶液的pH值.4.物理学的最大魅力在于物理知识在生活中的广泛应用,下面一些做法的解释不科学的是()A. 家庭中有金属外壳的用电器,外壳要接地﹣﹣安全用电B. 公共场所禁止抽烟﹣﹣分子永不停息的做无规则运动C. 用海绵做沙发垫﹣﹣海绵柔软易变形,可以减小坐垫对身体的压强D. 在椅子腿的下面垫橡胶垫﹣﹣在传播过程中减弱噪声【答案】D【解析】【解答】解:A、家用电器金属外壳要接地,一旦发电漏电可通过地线将电流导入大地,使人不会触电,符合安全用电要求,故A正确.B、公共场所禁止抽烟,烟味分子会不停地做无规则运动,会扩散到周围的空气中,故B 正确;C、用海绵做沙发垫﹣﹣海绵柔软易变形,这样可以增大受力面积,从而减小坐垫对身体的压强,故C正确;D、椅子腿的下面垫橡胶垫,是在声源处减弱噪声,故D错误.故选:D.【分析】(1)根据安全用电原则分析;(2)一切物质的分子在永不停息地做无规则运动.扩散现象是分子运动的结果;(3)压强大小与压力和受力面积的大小有关,当压力一定时,增大受力面积的大小,可以减小压强;减小受力面积可以增大压强;(4)减弱噪声的途径:在声源处、在传播过程中、在人耳处.5.下列说法正确的是()A. 发现有人触电后,应立即用手把触电人拉离带电体B. 家庭电路中,开关必须接在零线上C. 目前核电站获得核能的途径是核裂变D. 煤、石油、天然气都属于可再生能源【答案】C【解析】【解答】解:A、发现有人触电,应先切断电源,再进行施救,若直接用手去拉易造成施救者也触电,故A错误;B、家庭电路中,开关必须接在火线上,这样在断开开关后,用电器上才不会带电,故B 错误;C、目前核电站获得核能的途径是核裂变,故C正确;D、煤、石油、天然气都属于化石能源,消耗后短时间内不可能再生,因此是不可再生能源,故D错误.故选C.【分析】(1)发现有人触电,应先切断电源,再进行施救;(2)家庭电路中,开关必须接在火线上;(3)核电站是利用核裂变来获得核能的;(4)化石能源均为不可再生能源.6.如图所示的家庭电路中,闭合开关后灯泡不亮,用试电笔检测插座的两孔,发现只有插入右孔时氖管才发光,用试电笔检测A点氖管发光,检测B点氖管不发光,发生这一现象的原因可能是()A. 灯丝断了B. 灯泡短路C. 开关接触不良D. 插座短路【答案】 A【解析】【解答】解:A、灯丝断了,开关闭合后,A点连接火线,可以使氖管发光;B点与零线相连,不会使氖管发光,符合题意,故A正确;BD、若灯泡短路、插座短路,会使火线和零线连接,造成短路,使保险丝烧断或跳闸,用试电笔测A点氖管不会发光,故BD错;C、开关接触不良,A点不能连接火线,不会使氖管发光,故C错;故选A.【分析】试电笔在使用时,应将笔尖接触导线,手接触笔尾的金属体,这样就可以形成回路,如果是火线,氖管会发光.7.家中空气开关跳闸后,手动使它复位,但又立即跳闸.导致这种现象的原因不可能的是()A. 控制用电器的开关短路B. 用电器短路C. 电路中用电器总功率过大D. 空气开关的额定电流过小【答案】A【解析】【解答】跳闸的原因可能是用电器短路,总功率过大,或者它的额定电流过小. 开关被短路,相当于开关闭合,不会造成跳闸 .故答案为:A .【分析】空气开关跳闸的原因是家庭电路中的电流超过了空气开关的额定电流;造成电流过大的原因可能是短路,也可能是电路中的总功率过大;用电器短路可能引起电路中的电流过大,用电器的开关短路时,开关失去控制用电器的作用,不会造成电路中的电流过大 .8.如图所示的四张图片中,对应物理知识阐述正确的是()A. 甲图中闭合开关后看到的现象称为电磁感应现象B. 乙图展示了发电机的原理C. 丙图把拉线开关接在灯和火线之间更能保证用电安全D. 丁图所示用毛皮摩擦橡胶棒,橡胶棒带负电是由于毛皮束缚电子的能力比较强【答案】C【解析】【解答】A. 甲图是奥斯特实验,说明通电导线周围有磁场,A不符合题意;B. 发电机是利用电磁感应的原理制成的,该装置中没有电源,B不符合题意;C. 从安全用电的角度分析,把拉线开关接在灯和火线之间更能保证用电安全,C符合题意;D. 用毛皮摩擦橡胶棒,橡胶棒的原子核束缚核外电子本领强、夺得电子,因有了多余电子带负电,毛皮的原子核束缚核外电子的本领弱,就会失去电子,因缺少电子带正电。

(物理)初中物理生活用电解题技巧及练习题(含答案)含解析

(物理)初中物理生活用电解题技巧及练习题(含答案)含解析

(物理)初中物理生活用电解题技巧及练习题( 含答案 ) 含分析一、生活用电选择题1.在家庭电路中常发生以下状况:在台灯开关断开的状况下,把台灯插头插入插座时,室内其余电灯所有熄灭,保险丝熔断;有时是在台灯插头插入插座后,闭合台灯开关,室内其余电灯所有熄灭,保险丝熔断.惹起这两种故障的可能原由是()A. 前者是插座短路,后者是灯泡短路B.前者是插头短路,后者是灯泡短路C. 二者都是插座短路D. 二者都是插头短路【答案】 B【分析】【解答】解:前者把台灯插头插入插座前,电路正常,说明插座完满;当把台灯插头插入插座时致使室内其余电灯所有熄灭,保险丝熔断,而且开关是断开的,说明与灯泡处没关,造成保险丝熔断的原由是插头处发生短路;后者在台灯插头插入插座后,闭合开关前,都正常,说明插座、插头完满;闭合开关后致使室内其余电灯所有熄灭,保险丝熔断,而且台灯的功率很小,说明是灯泡处有短路.应选 B.【剖析】保险丝被熔断的原由有两个:一是用电器的总功率过大,另一个是发生短路.2.如图是用电热水壶烧水的情形,以下说法正确的选项是()A. 乙图中标有“ PE的”导线插头应当接甲图中标有“ 2的”插孔B. 使用了标有“ PE的”导线,即便壶壳带电,人接触它也无触电危险C.假如熔断器中的熔丝熔断,能够用铜丝或铁丝代替D.在“高峰”上烧水时, 96℃就沸腾了.说明水的沸点随气压的高升而降低【答案】 B【分析】【解答】解: AB、据图可知, PE 线是地线,因此应当与用电器的外壳相连,即防止外壳带电令人触电,故“PE”导线插头应当接甲图中标有的“1的”插孔,使用了标有“PE”的导线,即便壶壳带电,人接触它也无触电危险,故 A 错误, B 正确;C、熔丝一般用电阻率大,熔点低的合金制成,不可以用铜丝取代,故 C 错误;D、在“高峰”上烧水时,96℃就沸腾了.说明水的沸点跟着高度的增添而降低,故 D 错误;应选 B.【剖析】(1)三脚插头的最上边的脚与用电器的外壳相连,且与对应三孔插座的地线相连;( 2)熔丝一般用电阻率大,熔点低的合金制成,不可以用铜丝取代;( 3)大气压跟着高度的增添而减小;3.对于电和磁的说法正确的选项N 极一直指向南方是 A. 在地磁场的作用下,指南针的B.为了在电流过大时能自动切断电路,保险丝应串连在电路中C.固定电话、挪动电话、广播和电视都是利用导线中的电流传达信息的D.依据电磁波在真空中的流传速度公式 c= λ可f,以推测频次越高的电磁波,波长越长【答案】 B【分析】【剖析】( 1)地球自己是一个大磁体,地磁南极在地理北极邻近,地磁北极在地理南极邻近;(2)为了安全用电,在家庭电路中应串连保险(熔)丝,当电路中的电流过大时能自动切断,保护电路;(3)因为固定电话的话筒是将声信号变成变化的电流,而听筒是将变化的电流复原为声信号,故其所传达的声音信息是由导线中变化的电流来实现的;挪动电话在通话时,既是无线电波的发射台,又是一个接收台,故它是经过电磁波来传达信息的;(4)波速 c 是波在一秒内流传的距离;波长λ是波振动一次流传的距离;频次 f 是波一秒内振动的次数;因此这三者的关系为:c=λf,而波速是必定的,为83×10m/s ,因此波长与频次成反比:频次越高,波长越短.【解答】A、因为地球是一个磁体,地磁南极在地理北极邻近,地磁北极在地理南极邻近,依据磁极之间互相作用,指南针的N 极一直指向北方,因此 A 错误;B、保险丝串连在电路中,当电路中电流过大时,保险丝产生的热量许多,温度高升能实时达到熔点而熔断,保护电路,因此 B 正确;C、固定电话是利用导线中的电流传达信息的,挪动电话、广播和电视是利用电磁波传达信息的,因此 C 错误;D、依据电磁波在真空中的流传速度公式c= λf,能够推测频次越高的电磁波波长越短,所以 D错误.应选B.【评论】此题考察了地磁场、保险丝的使用方法、固定电话和挪动电话传达声信息的媒介、电磁波的波速波长与频次的关系,是一道综合性题目.4.对于家庭电路和安全用电,以下说法中正确的选项是( A. 低于 220V 的电压都是安全电压)B.家庭电路中空气开关跳闸,必定是发生了短路C.电冰箱的金属外壳应当用导线接地D.家用电能表上的示数显示了家庭用电器耗费的总功率【答案】 C【分析】【解答】解: A、人体安全电压不高于36V,A 不切合题意;B、家庭电路中空气开关跳闸,是因为电流过大,其原由除了短路外,还可能是用电器的总功率过大, B 不切合题意;C、电冰箱的金属外壳应当用导线接地,防备金属外壳漏电时发生触电事故, C 切合题意;D、家用电能表上的示数显示了家庭用电器耗费的电能,不是电功率, D 不切合题意。

初三物理生活用电解题技巧及练习题及解析

初三物理生活用电解题技巧及练习题及解析

初三物理生活用电解题技巧及练习题及解析一、生活用电选择题1.如图所示情景中,与对应的物理知识正确的是()A. 如果两侧各去掉一个钩码,杠杆左侧会下沉B. 磁场对通电导体有力的作用C. 静止木块对斜面的压力示意图D. 电冰箱的金属外壳要接地【答案】 D【解析】【解答】解:A、如果两侧各去掉一个钩码,左侧=G×3L=3GL;右侧=2G×2L=4GL,右侧力和力臂的乘积大,右侧下沉,A错误;B、由图知,外部没有电源,此时导体切割磁感线,导体中将会有感应电流产生,这是电磁感应实验,B错误;C、木块对斜面的压力应垂直于斜面,指向斜面,C错误;D、为防止触电事故,电冰箱的金属外壳应接地,D正确.故选D.【分析】A、根据杠杆的平衡条件判断杠杆是否平衡;B、磁场对导体有力的作用与电磁感应实验类似,电磁感应实验外部没有电源,磁场对导体有力的作用外部需有电源;C、压力是垂直作用在物体表面上的力;D、家用电器的金属外壳需与大地相连,防止外壳带电,发生触电事故.2.某同学在学习家庭电路时,安装了两盏白炽灯和两个插座,如图所示,如果两插座中均接入家用电器,且将电路中的开关全部闭合,那么各用电器工作的情况是()A. 甲、乙、丙、丁都正常工作B. 只有乙、丙、丁正常工作C. 只有丙、丁正常工作D. 只有丙正常工作【答案】D【解析】【解答】在家庭电路中,插座、用电器应并连接入电路的,从图中可知,当两个开关都闭合,两插座均连入家用电器时,灯泡丙直接接在火线和零线之间,插座乙和灯泡丁并联后与甲插座串联,因此甲乙插座中的用电器以及灯泡丁会工作,但不能正常工作,只有灯泡丙可以正常工作.故答案为:D.【分析】此题中之所以连接错误,主要在于没有按照并联的原则,将所有用电器并联在火线与零线之间,因此,会造成局部串联,互相影响.3.下列几种情况符合安全用电原则的是()A. 绝缘层破损的导线,仍然可以继续使用B. 不用湿抹布擦拭正在工作的家用电器C. 高压输电线只要不接触,就不会发生触电事故D. 为了节省空间,可以将多个大功率用电器接在同一个插排上【答案】B【解析】【解答】解:A、发现电线绝缘层破损后,导线外露,容易造成漏电,甚至出现触电事故,不可以继续使用.A不符合题意;B、水属于电的良导体,用湿抹布擦拭正在工作的家用电器,容易引起触电事故,B符合题意;C、安全用电原则:不接触低压带电体,不靠近高压带电体,因此高压输电线不接触也有可能触电,C不符合题意;D、同一插排上使用的电器总功率过大,会使电路中电流过大,造成保险丝熔断,D不符合题意.故答案为:B.【分析】湿抹布易导电,容易使人体触电,不安全.4.如图所示的实验操作中正确的是()A. 使用试电笔B. 测液体体积C. 稀释浓硫酸D. 测溶液的pH【答案】A【解析】【解答】解:A、使用试电笔时手接触笔尾金属体,笔尖接触火线或零线.氖管发光的是火线,氖管不发光的是零线.故A正确;B、用量筒测量液体的体积时,视线和凹面的底部相平.故B错误;C、稀释浓硫酸把浓硫酸沿器壁慢慢地注入水中并不断搅动,不能把水倒入浓硫酸中,故C 错误;D、测溶液的pH值时用玻璃棒蘸取待测液滴在pH试纸上,而不能把pH试纸放入溶液中,故D错误.故选A.【分析】(1)正确使用试电笔的方法:手接触试电笔的笔尾金属体,笔尖接触火线或零线.氖管发光的是火线,氖管不发光的是零线.(2)量筒读数是视线与液柱的凹液面相平;(3)稀释浓硫酸时把浓硫酸沿器壁慢慢地注入水中并不断搅动;(4)用玻璃棒蘸取待测液滴在pH试纸上测溶液的pH值.5.在“安全用电与保护”讨论交流中,下列防止发生事故或处理事故的措施不正确的是()A. 雷雨天,应避免在高大建筑物和大树下避雨B. 发现有人触电,不能用手直接拉动触电的人体,应该先切断电源C. 电器设备失火,应迅速用水灭火D. 有金属外壳的电器用三孔插座【答案】C【解析】【解答】解:A、雷雨天,高大建筑物和大树下被雨淋湿成为雷电的导体,在它们的下面易触电,因此避免在高大建筑物和大树下避雨,此项措施正确;B、发现有人触电时,不要直接去救援,因为人在救援时可能直接或间接接触火线,发生触电事故,一定先切断电源,此项措施正确;C、生活用水容易导电,电器设备失火,如果用水灭火,更容易使电路短路,此项措施不正确;D、三孔插座中有一孔接地线,它与家用电器连接时,电器的金属外壳就接地了,这样可以防止金属外壳漏电,发生触电事故,此项措施正确;故选C.【分析】(1)湿了的高大建筑物和大树容易导电,靠近或接触可能发生触电事故;(2)发现有人触电或电器失火时,首先切断电源,再实行救援措施;(3)对于金属外壳的家用电器,为防止外壳漏电,发生触电事故,金属外壳一定接地.6.如图所示的物理现象涉及的物理知识正确的是()A. 电风扇工作时主要将电能转化为机械能B. 家庭电路中的电能表是测量电流做功快慢的C. 法拉第根据图示电磁感应的原理制成了电动机D. 测电笔按图示的方法使用可以辨别家庭电路中的火线与零线【答案】A【解析】【解答】解:A、电风扇工作时,消耗了电能,得到了机械能,因此将电能转化为了机械能;故A正确;B、电能表是测量家庭电路消耗电能多少的仪表;故B错误;C、法拉第根据图示电磁感应的原理制成了发电机;故C错误;D、使用测电笔时,手必须接触笔尾金属体,笔尖接触导线,氖管发光,导线是火线;氖管不发光的是零线,故D错误.故选A.【分析】(1)用电器工作的实质是将电能转化为其它形式的能;(2)电能表是测量电能的仪表;(3)发电机的原理是电磁感应;(4)测电笔的正确使用方法:手接触笔尾金属体,笔尖接触导线,氖管发光,导线是火线;氖管不发光的是零线.7.如图所示的家庭电路中,闭合开关后灯泡不亮,用测电笔检测插座的两孔,发现只有插入右孔时氖管才发光.用测电笔检测a点氖管不发光,检测b点氖管发光.发生这一现象的原因可能是()A. 灯泡短路B. 灯丝断了C. 开关接触不良D. 插座短路【答案】B【解析】【解答】AD、若灯泡短路、插座短路,会造成家庭电路短路,使保险丝熔断或跳闸,用试电笔测A点氖管不会发光,故AD错误;B、灯丝断了,开关闭合后,b点连接火线,可以使氖管发光;a点与零线相连,不会使氖管发光,故B正确;C、开关接触不良,b点没有与相线相连,检测b点氖管不发光,故C错误.故答案为:B.【分析】灯泡不发光,说明发生了断路,用试电笔检测时,若氖管发光,说明试电笔能与火线连通,据此分析解答.8.如图所示的四张图片中,对应物理知识阐述正确的是()A. 甲图中闭合开关后看到的现象称为电磁感应现象B. 乙图展示了发电机的原理C. 丙图把拉线开关接在灯和火线之间更能保证用电安全D. 丁图所示用毛皮摩擦橡胶棒,橡胶棒带负电是由于毛皮束缚电子的能力比较强【答案】C【解析】【解答】A. 甲图是奥斯特实验,说明通电导线周围有磁场,A不符合题意;B. 发电机是利用电磁感应的原理制成的,该装置中没有电源,B不符合题意;C. 从安全用电的角度分析,把拉线开关接在灯和火线之间更能保证用电安全,C符合题意;D. 用毛皮摩擦橡胶棒,橡胶棒的原子核束缚核外电子本领强、夺得电子,因有了多余电子带负电,毛皮的原子核束缚核外电子的本领弱,就会失去电子,因缺少电子带正电。

初三物理生活用电试题类型及其解题技巧含解析

初三物理生活用电试题类型及其解题技巧含解析

初三物理生活用电试题种类及其解题技巧含分析一、生活用电选择题1.如图是某同学家中的部分电路,开始时各部分工作正常,将电饭煲的插头插入三孔插座后,正发光的台灯忽然不可以工作,但其余电灯还能正常发光。

拔出电饭煲的插头,台灯仍不可以工作,把测电笔分别插入三孔插座的左、右孔,氖管均能发光,则电路的故障是()A. AC 中断路B. BD中断路C. FH中断路D. DG中断路【答案】B【分析】【解答】解:其余电灯仍正常工作,说明不是保险丝烧坏了,没有发生短路,而把测电笔分别插入三孔插座的左、右插孔,氖管均能发光,说明火线有电,而零线断路了,且是在 B、 D 之中断路。

故答案为: B。

【剖析】测电笔能亮,说明火线上有电,而零线上本该不亮,但也亮了,说明是零线开路了.2.家庭电路中的空气开关跳闸了,以下原由中不行能的是()A. 同时使用的用电器总功率太大了B. 用电器插头处的导线绝缘裸露而线芯相碰C. 按键开关中两根导线的线头相碰D. 空气开关的额定电流过小【答案】C【分析】【解答】空气开关跳闸是因为经过的电流太大,超出蒙受的最大电流,电流大的详细状况有短路会总功率过大, ABD 不切合题意, C 切合题意。

故答案为: C.【剖析】家庭电路中电流过大是因为短路或过载,按键开关中导线接触,相当于电路接通。

3.生活中具备安全用电意识特别重要。

以下做法切合安全用电要求的是()A. 发生触电事故时,应立刻想法切断电源B.改换灯泡、挪动用电器前,不用断开电C. 多个大功率用电器同时使用一个插座D. 使用测电笔时,手不要接触笔尾的金属体【答案】A【分析】【解答】A、发现有人触电时,应立刻切断电源或用绝缘体把导线挑开, A 切合题意;B、改换灯泡、挪动用电器前,应断开电源开关,以防备人接触用电器时触电, B 不切合题意;C、多个大功率用电器同时使用一个插座,会使总功率过大,造成电流过大,简单惹起火灾, C 不切合题意;D、使用试电笔时,手要与笔尾金属体相连,不可以接触笔尖, D 不切合题意.故答案为: A.【剖析】( 1 )安全用电的原则:不凑近高压带电体,不接触低压带电体;(2)电路中电流过大的原由:短路或电路中的总功率过大;电流过大,致使导线过热,简单引生气灾;(3)使用测电笔时,将笔尖接触检测体,手的一部分要接触笔尾金属体.4.如下图的家庭电路中,闭合开关后灯泡不亮.用试电笔检测插座的两孔,发现只有插入右孔时氖管才发光.用试电笔检测 A 点氖管发光,检测 B 点氖管不发光.发生这一现象的原由可能是()A. 灯泡短路B. 灯丝断了C. 开关接触不良D. 插座短路【答案】 B【分析】【解答】解:AD、若灯泡短路、插座短路,会使火线和零线连结,造成短路,使保险丝烧断或跳闸,用试电笔测 A 点氖管不会发光,故AD 错;B、灯丝断了,开封闭合后, A 点连结火线,能够使氖管发光; B 点与零线相连,不会使氖管发光,切合题意,故 B 正确;C、开关接触不良, A 点不可以连结火线,不会使氖管发光,C 错;故应选 B.【剖析】试电笔在使用时,应将笔尖接触导线,手接触笔尾的金属体,这样就能够形成回路,假如是火线,氖管会发光.5.以下做法不切合安全用电的是()A. 在建楼房里安装漏电保护器B. 组装家庭电路时将开关接在零线上C. 洗衣机的金属外壳与地线相连D. 使用测电笔时手指接触金属笔尾【答案】B【分析】【解答】A、在新建楼房里安装漏电保护器,可防备家庭电路发生漏电事故, A 不切合题意;B、组装家庭电路时应将开关接在火线上,防备维修或改换电器时发生触电事故, B 切合题意;C、洗衣机的金属外壳与地线相连,防备金属外壳漏电,发生触电事故, C 不切合题意;D、使用试电笔时手指要接触金属笔尾,笔尖接触电线,可鉴别火线与零线, D 不切合题意;故答案为: B.【剖析】为了安全,家庭电路在连结时,开关要连结在用电器和火线之间.6.对于家庭电路中一些元件和工具的使用。

【物理】初三物理生活用电解题技巧讲解及练习题(含答案)含解析

【物理】初三物理生活用电解题技巧讲解及练习题(含答案)含解析

【物理】初三物理生活用电解题技巧讲解及练习题(含答案)含解析一、生活用电选择题1.家庭电路中安装熔断器(其中安装熔丝、俗称“保险丝”),它的作用是()A. 当电压过高时自动切断电路B. 当发生触电时自动切断电路C. 当用电器发生漏电时自动切断电路D. 当电路中电流过大时自动切断电路【答案】D【解析】【解答】保险丝在电路中的作用是当电路中有过大电流通过时,保险丝发热自动熔断,切断电路,从而起到保护电路的作用,D符合题意.故答案为:D.【分析】保险丝一般用熔点低的材料做成,当电路中电流较大时,产生的热量较多,保险丝熔断,保护电路.2.如图是用电热水壶烧水的情景,下列说法正确的是()A. 乙图中标有“PE”的导线插头应该接甲图中标有“2”的插孔B. 使用了标有“PE”的导线,即使壶壳带电,人接触它也无触电危险C. 如果熔断器中的熔丝熔断,可以用铜丝或铁丝替代D. 在“高山”上烧水时,96℃就沸腾了.说明水的沸点随气压的升高而降低【答案】B【解析】【解答】解:AB、据图可知,PE线是地线,所以应该与用电器的外壳相连,即防止外壳带电使人触电,故“PE”的导线插头应该接甲图中标有“1”的插孔,使用了标有“PE”的导线,即使壶壳带电,人接触它也无触电危险,故A错误,B正确;C、熔丝一般用电阻率大,熔点低的合金制成,不能用铜丝代替,故C错误;D、在“高山”上烧水时,96℃就沸腾了.说明水的沸点随着高度的增加而降低,故D错误;故选B.【分析】(1)三脚插头的最上面的脚与用电器的外壳相连,且与对应三孔插座的地线相连;(2)熔丝一般用电阻率大,熔点低的合金制成,不能用铜丝代替;(3)大气压随着高度的增加而减小;3.如图所示情景中,与其对应的物理知识正确的是()A. 如果两侧各去掉一个钩码,杠杆左端会下沉B. 当地的大气压强为78cm高的水银柱所产生的压强C. 静止的木块对斜面的压力示意图D. 电冰箱的金属外壳要接地【答案】 D【解析】【解答】解:A、如果两侧各去掉一个钩码,左侧=G×3L=3GL;右侧=2G×2L=4GL,右侧力和力臂的乘积大,右侧下沉,故A错误;B、由图知,玻璃管内水银面与玻璃管口的长度为78cm,当时的大气压强应等于玻璃管内水银面到水银槽中水银面的高度差,故当地的大气压强与78cm高的水银柱所产生的压强不相等,故B错误;C、木块对斜面的压力应垂直于斜面,指向斜面,故C错误;D、为防止触电事故,电冰箱的金属外壳应接地,故D正确.故选D.【分析】(1)根据杠杆的平衡条件判断杠杆的转动情况;(2)在托里拆利实验中,大气压所能支持的水银柱的高度是指玻璃管内水银面到水银槽中水银面的垂直高度,据此读图可得出结论;(3)压力是垂直作用在物体表面上的力;(4)家用电器的金属外壳需与大地相连,防止外壳带电,发生触电事故.4.关于电和磁的说法正确的是A. 在地磁场的作用下,指南针的 N 极始终指向南方B. 为了在电流过大时能自动切断电路,保险丝应串联在电路中C. 固定电话、移动电话、广播和电视都是利用导线中的电流传递信息的D. 根据电磁波在真空中的传播速度公式c=λf,可以推断频率越高的电磁波,波长越长【答案】B【解析】【分析】(1)地球本身是一个大磁体,地磁南极在地理北极附近,地磁北极在地理南极附近;(2)为了安全用电,在家庭电路中应串联保险(熔)丝,当电路中的电流过大时能自动切断,保护电路;(3)由于固定电话的话筒是将声信号变为变化的电流,而听筒是将变化的电流还原为声信号,故其所传递的声音信息是由导线中变化的电流来实现的;移动电话在通话时,既是无线电波的发射台,又是一个接收台,故它是通过电磁波来传递信息的;(4)波速c是波在一秒内传播的距离;波长λ是波振动一次传播的距离;频率f是波一秒内振动的次数;所以这三者的关系为:c=λf,而波速是一定的,为3×108m/s,所以波长与频率成反比:频率越高,波长越短.【解答】A、因为地球是一个磁体,地磁南极在地理北极附近,地磁北极在地理南极附近,根据磁极之间相互作用,指南针的N极始终指向北方,所以A错误;B、保险丝串联在电路中,当电路中电流过大时,保险丝产生的热量较多,温度升高能及时达到熔点而熔断,保护电路,所以B正确;C、固定电话是利用导线中的电流传递信息的,移动电话、广播和电视是利用电磁波传递信息的,所以C错误;D、根据电磁波在真空中的传播速度公式c=λf,可以推断频率越高的电磁波波长越短,所以D错误.故选B.【点评】本题考查了地磁场、保险丝的使用方法、固定电话和移动电话传递声信息的媒介、电磁波的波速波长与频率的关系,是一道综合性题目.5.关于家庭电路和安全用电,下列做法中正确的是()A. 可以用铜丝代替保险丝B. 螺旋口灯泡的螺旋套要接在零线上C. 把用电器的三脚插头改为两脚插头接在两孔插座上使用D. 在未断开电源开关的情况下检修电路【答案】B【解析】【解答】解:A、用铜丝代替保险丝,会使得当家庭电路中电流过大时不能熔断起不到切断电路的作用,故A错误;B、安装家庭电路时,电灯和开关串联后连在火线上,这样开关能控制灯泡,并且在灯泡损坏时,更换灯泡时,断开开关,切断了火线,更换灯泡时更安全.故B正确;C、把用电器的三脚插头改为两脚插头接在两孔插座上使用,这样当金属外壳漏电时,不能将电及时导向大地,易引发触电,故C错误;D、在未断开电源开关的情况下检修电路是不安全的,故D错误;故选B.【分析】(1)禁止用铜丝代替保险丝,禁止用橡皮胶代替电工绝缘胶布;(2)电灯的正确连接方法:火线过开关入灯泡顶端的金属点,零线直接进入灯泡的螺旋套.(3)用电器的三脚插头能防止金属外壳漏电而触电,不能用两脚插头代替.(4)在未断开电源开关的情况下检修电路是不安全的.6.下列说法正确的是()A. 发现有人触电后,应立即用手把触电人拉离带电体B. 家庭电路中,开关必须接在零线上C. 目前核电站获得核能的途径是核裂变D. 煤、石油、天然气都属于可再生能源【答案】C【解析】【解答】解:A、发现有人触电,应先切断电源,再进行施救,若直接用手去拉易造成施救者也触电,故A错误;B、家庭电路中,开关必须接在火线上,这样在断开开关后,用电器上才不会带电,故B 错误;C、目前核电站获得核能的途径是核裂变,故C正确;D、煤、石油、天然气都属于化石能源,消耗后短时间内不可能再生,因此是不可再生能源,故D错误.故选C.【分析】(1)发现有人触电,应先切断电源,再进行施救;(2)家庭电路中,开关必须接在火线上;(3)核电站是利用核裂变来获得核能的;(4)化石能源均为不可再生能源.7.小茜家新购住房刚装修完毕,家中部分照明电路如图所示.验收工程时,小茜闭合了开关S(家中其他用电器均处于断开状态),白炽灯L亮了一段时间后熄灭了,她用测电笔分别测试了图中插座的两个孔,发现测电笔都发光.她断开开关S,再次用测电笔测试插座的两个孔,她将观察到()(假设故障只有一处)A. 测试两孔时测电笔都发光B. 测试两孔时测电笔都不发光C. 只有测试左面的孔时测电笔才发光D. 只有测试右面的孔时测电笔才发光【答案】D【解析】【解答】白炽灯L亮了一段时间后熄灭了,她用测电笔分别测试了图中插座的两个孔,发现测电笔都发光.说明现在两个孔都与火线连通了,分析电路可知,此时控制灯的开关闭合,如果灯没有断路,由通过开关,火线与零线连接在一起,而零线时氖管也发光,说明是灯之前的零线断了。

初中物理生活用电答题技巧及练习题(含答案)及解析

初中物理生活用电答题技巧及练习题(含答案)及解析

初中物理生活用电答题技巧及练习题( 含答案 ) 及分析一、生活用电选择题1.对于安全用电,以下说法正确的选项是()A. 用湿布擦工作中的用电器B维.修家用电器前要切断电源C. 发现有人触电时,立刻用手把人拉开D. 在户外碰到雷雨天气时,躲在树下更安全【答案】 B【分析】【解答】湿布简单导电,用湿布擦工作中的用电器简单发生触电事故;为了防备触电事故,维修家用电器前要切断电源;人体是导体,用手将触电人拉开时,会使救人者触电,应立刻切断电源或用绝缘棒将导线挑开;树木简单导电,雷雨天气时假如躲在树下简单发生雷击。

故答案为: B。

【剖析】从安全用电的角度剖析,安全用电的原则:不接触低压带电体,不凑近高压带电体;特别注意湿润物体简单导电,雷雨时不要在树下避雨。

2.以下各图与图示说明符合的是()A.小磁针静止时指向B.光透过均匀玻璃砖C.该滑轮组最省力绕法D.家庭电路电灯接法【答案】B【分析】【解答】解:A、依据安培定章:用右手握住螺线管,让四指指向螺线管中电流的方向,则大拇指所指的那端就是螺线管的北极;进而判断出通电螺线管的下端为N 极,上端为S 极.由同名磁极互相排挤,异名磁极互相吸引,可知小磁针的上端为N 极,下端为 S极,故 A 错误不切合题意.B、光先从空气射入玻璃,折射角小于入射角,光芒会凑近法线;当光芒从玻璃中射向空气时,折射角大于入射角,光芒会远离法线,故 B 正确切合题意.C、该滑轮组能够有两种绕法,以下图:第一图由两段绳索肩负物重,F1为物重的,第二图由三段绳索肩负物重,所以F2为物重的,所以第二图最省力,故 C 错误不切合题意.D、在家庭电路中,开关控制灯泡时,应让开关控制火线,把开关系结在灯泡和火线之间,故 D 错误不切合题意.应选 B.【剖析】( 1)第一利用安培定章判断出通电螺线管的NS 极,再由磁极间的互相作用规律判断小磁针静止时的磁极指向.(2)光的折射定律:折射光芒、入射光芒、法线在同一个平面内,折射光芒、入射光芒分居法线双侧,当光由空气斜射进入水中或其余透明介质中时,折射光芒向法线偏折,折射角小于入射角;当光由水中或其余透明介质斜射进入空气中时,折射光芒远离法线偏折,折射角大于入射角.(3)要知道滑轮组肩负物重的绳索段数越多,使用起来越省力.滑轮组绳索的绕法,有两种:一是绳索先系在定滑轮的固定挂钩上,绕过下边的动滑轮,再绕过上边的定滑轮;二是绳索先系在动滑轮的固定挂钩上,绕过定滑轮,而后再绕过动滑轮.(4)家庭电路中,开关控制灯泡时,火线第一进入开关,而后进灯泡顶端的金属点,零线直接接灯泡的螺旋套,这样开关能够控制灯泡,而且在灯泡破坏时,断开开关,切断火线,操作更安全.3.以下图的家庭电路中,闭合开关后灯泡不亮,用试电笔检测插座的两孔,发现只有插入右孔时氖管才发光,用试电笔检测 A 点氖管发光,检测 B 点氖管不发光,发生这一现象的原由可能是()A. 灯丝断了B. 灯泡短路C. 开关接触不良D. 插座短路【答案】A【分析】【解答】解: A、灯丝断了,开封闭合后, A 点连结火线,能够使氖管发光;B 点与零线相连,不会使氖管发光,切合题意,故 A 正确;BD、若灯泡短路、插座短路,会使火线和零线连结,造成短路,使保险丝烧断或跳闸,用试电笔测 A 点氖管不会发光,故 BD 错;C、开关接触不良, A 点不可以连结火线,不会使氖管发光,C 错;故应选 A.【剖析】试电笔在使用时,应将笔尖接触导线,手接触笔尾的金属体,这样就能够形成回路,假如是火线,氖管会发光.4.以下图的家庭电路中,闭合开关后灯泡不亮,用测电笔检测插座的两孔,发现只有插入右孔时氖管才发光.用测电笔检测 a 点氖管不发光,检测 b 点氖管发光.发生这一现象的原由可能是()A. 灯泡短路B. 灯丝断了C. 开关接触不良D. 插座短路【答案】 B【分析】【解答】 AD、若灯泡短路、插座短路,会造成家庭电路短路,使保险丝熔断或跳闸,用试电笔测 A 点氖管不会发光,故AD 错误;B、灯丝断了,开封闭合后, b 点连结火线,能够使氖管发光; a 点与零线相连,不会使氖管发光,故 B 正确;C、开关接触不良, b 点没有与相线相连,检测 b 点氖管不发光,故C错误 .故答案为: B.【剖析】灯泡不发光,说明发生了断路,用试电笔检测时,若氖管发光,说明试电笔能与火线连通,据此剖析解答 .5.以下做法不切合安全用电的是()A. 在建楼房里安装漏电保护器B. 组装家庭电路时将开关接在零线上C. 洗衣机的金属外壳与地线相连D. 使用测电笔时手指接触金属笔尾【答案】B【分析】【解答】A、在新建楼房里安装漏电保护器,可防备家庭电路发生漏电事故, A 不切合题意;B、组装家庭电路时应将开关接在火线上,防备维修或改换电器时发生触电事故, B 切合题意;C、洗衣机的金属外壳与地线相连,防备金属外壳漏电,发生触电事故, C 不切合题意;D D意;故答案为:B.【剖析】为了安全,家庭电路在连结时,开关要连结在用电器和火线之间.6.以下图的情形描绘,正确的选项是()A.使用测电笔测火线是正确的B.短路时,灯丝会立刻烧断C.图中电路的接法是正确的D.发生触电事故,立刻用绝缘体挑开电线【答案】D【分析】【解答】解: A、使用测电笔测火线,手接触笔尖金属体,简单发生触电事故.故 A 错误.B、短路时,会使电路中电流过大,会使电源、用电器破坏,易发生火灾.故 B 错误.C、理论上说:火线是有电的,所以从安全用电的角度剖析,保险丝和开关都应当接在火线上.故 C 错误.D、发现有人触电应立刻切断电源或用干燥的木杆将人与火线分开.故 D 正确.应选 D【剖析】( 1)使用测电笔时,笔尖接触要检测的导线,手接触笔尾金属体,才能在接触火线时氖管发光,接触零线时氖管不发光.手千万不要接触笔尖金属体.(2)短路时,会使电路中电流过大,会破坏用电器、电源,易发生电火灾.(3)为了安全,保险丝应当接在火线上.( 4)安全用电的原则:不接触低压带电体、不凑近高压带电体.7.“以人为本,创立安全和睦校园”是建立和睦社会的重要构成部分,同学们在平时生活中一定注意安全,珍爱生命。

【物理】初三物理生活用电及其解题技巧及练习题(含答案)及解析

【物理】初三物理生活用电及其解题技巧及练习题(含答案)及解析

【物理】初三物理生活用电及其解题技巧及练习题(含答案)及解析一、生活用电选择题1.关于安全用电,下列说法正确的是()A. 可以用铜丝代替保险丝B. 发现有人触电时应立即切断电源C. 对人体的安全电压是36VD. 用湿布擦洗正在工作的用电器【答案】 B【解析】【解答】A、铜丝的熔点较高,不能代替保险丝,A不符合题意;B、有人触电时,要立即切断电源,B符合题意;C、对人体的安全电压时不高于36V,C不符合题意;D、水是导体,所以不能用湿布擦洗正在工作的用电器,D不符合题意.故答案为:B.【分析】本题考查了安全用电的相关知识,不可以用铜丝代替保险丝,对人体的安全电压是不高于36V,注意平时的积累.2.小明家中的4盏电灯突然全部熄灭了,他检查保险丝发现未熔断,于是用测电笔测试室内各处电路,氖管均不发光,他作出如下判断,正确的是()A. 室内用电器短路了B. 进户的火线开路了C. 进户的零线开路了D. 灯丝都给烧断了【答案】B【解析】【解答】解:A、如果某处短路,会引起保险丝烧断,造成电路断开,整个电路无电流,氖管不会发光.故A错误;B、如果进户火线断路,测电笔测试任何一点,氖管都不发光.故B正确;C、进户零线断路,其它部分都相当于火线,测试时氖管会发光.故C错误;D、灯泡灯丝全部烧断时,测电笔测试连接火线一端时,氖管发光,测试另一端氖管不能发光.故D错误.故选B.【分析】家庭电路中用电器正常工作时,必须一端接火线,另一端接零线,其中测电笔接触火线时,氖管会发光.所以测电笔的基本作用是确定火线,检验方法是:测电笔接触电路,观察氖管是否发光.3.下列几种情况符合安全用电原则的是()A. 绝缘层破损的导线,仍然可以继续使用B. 不用湿抹布擦拭正在工作的家用电器C. 高压输电线只要不接触,就不会发生触电事故D. 为了节省空间,可以将多个大功率用电器接在同一个插排上【答案】B【解析】【解答】解:A、发现电线绝缘层破损后,导线外露,容易造成漏电,甚至出现触电事故,不可以继续使用.A不符合题意;B、水属于电的良导体,用湿抹布擦拭正在工作的家用电器,容易引起触电事故,B符合题意;C、安全用电原则:不接触低压带电体,不靠近高压带电体,因此高压输电线不接触也有可能触电,C不符合题意;D、同一插排上使用的电器总功率过大,会使电路中电流过大,造成保险丝熔断,D不符合题意.故答案为:B.【分析】湿抹布易导电,容易使人体触电,不安全.4.关于家庭电路和安全用电,下列说法中正确的是()A. 低于220V的电压都是安全电压B. 家庭电路中空气开关跳闸,一定是发生了短路C. 电冰箱的金属外壳应该用导线接地D. 家用电能表上的示数显示了家庭用电器消耗的总功率【答案】 C【解析】【解答】解:A、人体安全电压不高于36V,A不符合题意;B、家庭电路中空气开关跳闸,是由于电流过大,其原因除了短路外,还可能是用电器的总功率过大,B不符合题意;C、电冰箱的金属外壳应该用导线接地,防止金属外壳漏电时发生触电事故,C符合题意;D、家用电能表上的示数显示了家庭用电器消耗的电能,不是电功率,D不符合题意。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

初中物理生活用电解题技巧及练习题含解析一、生活用电选择题1.某居民家中的电路如图所示,开始时各部分工作正常.当将电饭煲的插头插入三孔插座后,正在加热的电茶壶突然不能工作,但电灯仍正常发光.拔出电饭煲的插头,把测电笔插入插座的左、右插孔,氖管均能发光,则()A. 仅电茶壶所在的C,B两点之间发生了断路故障B. 仅电茶壶所在的C,B两点之间发生了短路故障C. 仅导线AB之间发生断路D. 因为插座处用导线接地,故上述故障都有可能【答案】C【解析】【解答】A、若C、B两点间发生了断路故障,则电饭煲应该可以正常工作,加上试电笔插入插座的左、右插孔,氖管均能发光.说明之前电路中已经出现了断路故障,A 不符合题意;B、若C、B两点间发生了短路故障,电灯也是不会工作的.B不符合题意;C、如AB断路,可边的用电器因为断路不会工作,因为电茶壶接在电路,插座的两个孔与火线都是连通的,所以试电笔插入插座的左、右插孔,氖管均能发光.C符合题意;D、插座的接地线,是为了安全而设置的.不会影响电路的正常工作,D不符合题意;故答案为:C.【分析】电灯仍正常发光,说明该支路完好;电茶壶不能工作,应该是发生了断路,再根据左、右插孔都能使氖管发光分析判断故障所以处;并联电路中一条支路短路整个电路都短路.2.下列说法正确的是()A. 发现有人触电后,应立即用手把触电人拉离带电体B. 家庭电路中,开关必须接在零线上C. 目前核电站获得核能的途径是核裂变D. 煤、石油、天然气都属于可再生能源【答案】C【解析】【解答】解:A、发现有人触电,应先切断电源,再进行施救,若直接用手去拉易造成施救者也触电,故A错误;B、家庭电路中,开关必须接在火线上,这样在断开开关后,用电器上才不会带电,故B 错误;C、目前核电站获得核能的途径是核裂变,故C正确;D、煤、石油、天然气都属于化石能源,消耗后短时间内不可能再生,因此是不可再生能源,故D错误.故选C.【分析】(1)发现有人触电,应先切断电源,再进行施救;(2)家庭电路中,开关必须接在火线上;(3)核电站是利用核裂变来获得核能的;(4)化石能源均为不可再生能源.3.小明用如图所示电路做“探究熔丝熔断原因”的实验.闭合开关,灯正常发光.下列方法能使熔丝熔断的是()A. 用一根导线接A,B间B. 用一根导线接B,D间C. 用一根导线接C,D间D. 用灯泡替代AB间导线接入电路【答案】B【解析】【解答】A用一根导线接A、B间时,电路中仍串联有灯泡,所以不会熔断,A不符合题意;B用一根导线接B、D间时,会短路小灯泡,此时只有熔丝连入电路,会熔断,B符合题意;C用一根导线接C、D间时,熔丝被短路,电路中连有灯泡,不会熔断,C不符合题意;D用灯泡替代AB间导线接入电路时,电路中的电阻更大,电流就更小了,熔丝不会熔断,D不符合题意;故答案为:B.【分析】当电路短路时,电路中的电流过大,熔丝产生的热量较多会熔断.4.“以人为本,创建平安和谐校园”是构建和谐社会的重要组成部分,同学们在日常生活中必须注意安全,珍视生命。

下列有关安全用电方面的说法,正确的是()A. 使用测电笔鉴别火线零线时,手一定不能接触笔尾金属体B. 如果发生触电事故,首先应立即切断电源,再进行施救C. 在两线插头的插座板上,使用有金属外壳的用电器同样安全D. 在学校的学生寝室内使用电吹风、“热得快”等大功率家用电器【答案】B【解析】【解答】A. 使用测电笔鉴别火线零线时,手应该接触笔尾金属体,这样才能形成通路,氖管才可能发光,A不符合题意;B. 如果发生触电事故,首先应立即切断电源,再进行施救,这样即使触电都脱离了电源,也可以防止施救者触电,B符合题意;C. 在两线插头的插座板上,没有地线,如果使用有金属外壳的用电器,当用电器漏电时,电流不能导入大地,是不安全的,C不符合题意;D. 学校的学生寝室内,由于布线较长,且导线较细,设计功率较小,所以如果使用电吹风、“热得快”等大功率电器,有烧坏电线,甚至引起火灾的危险,D不符合题意;故答案为:B。

【分析】正确使用试电笔的方法:站在地上手接触试电笔的笔尾金属体,笔尖接触火线或零线。

氖管发光的是火线,氖管不发光的是零线;如果发生触电事故,首先应立即切断电源,再进行施救;对于金属外壳的家用电器,金属外壳一定接地,防止外壳漏电,发生触电事故;大功率用电器不能同时使用,避免电路中电流过大.5.某同学将一盏台灯接入电路中,闭合台灯开关时,发现台灯灯泡不亮,同时其它用电器也停止工作,经检查发现空气开关跳闸,其原因可能是()A. 台灯灯座的两个接线柱相碰B. 进户线的火线与零线原来就相碰C. 台灯灯丝断了D. 台灯开关处短路【答案】 A【解析】【解答】空气开关跳闸的原因是电流过大,具体是电路中短路或过载,由于是接入灯泡时跳闸,则原因是灯泡短路,A符合题意。

故答案为:A.【分析】家庭电路中跳闸的原因是短路或过载。

6.下列关于生活用电常识的认识中,符合要求的是()A. 使用试电笔时,手指不能碰到笔尾的金属帽,以免触电B. 三脚插头的用电器也可插入两孔插座C. 家庭电路中开关接在火线或零线上都可以D. 输电线进户后应先接电能表【答案】D【解析】【解答】解:A、如果手不接触笔尾金属体,无论笔尖金属体接触火线还是零线,氖管都不发光;故不符合要求;B、家用电器金属外壳相连接的是地线,这样即使金属外壳带电,电流会通过地线导入大地,防止造成触电事故的发生,不能用两孔插座替代;故不符合要求;C、电灯的开关接在了零线上时,即使断开,电灯或其他用电器仍带电,易发生触电事故,不符合要求;D、输电线进户后应先接电能表;符合要求.故选D.【分析】(1)测电笔的正确使用方法,手一定接触笔尾金属体,一定不要接触笔尖金属体.(2)三孔插座的接法是左零右火上接地,三脚插头的接法是中上的要与用电器外壳相连.(3)控制电灯的开关应安装在火线与灯之间;(4)家庭电路中电能表的作用是测量家里消耗了多少电能,接在家庭电路的干路上.7.下列现象中,可能引起家中保险丝熔断的是()①插座中的两个线头相碰;②开关中的两个线头相碰;③电路中增加了大功率的用电器;④灯丝烧断.A. ①②B. ②③C. ②④D. ①③【答案】D【解析】【解答】解:当发生短路或总功率过大时,都可能导致家中保险丝熔断.故选D.【分析】根据家庭电路中电流过大的原因分析.8.电压力锅是一种新型家用电器,集高压锅与电饭锅优点于一体,既安全又环保.下列说法中正确的是()A. 电压力锅工作时是将内能转化为电能B. 电压力锅是利用增大气压降低沸点的原理来加快煮熟食物的C. 电压力锅煮饭时冒出的“白气”是水蒸气D. 电压力锅使用三脚插头是为了将外壳与地线相连【答案】D【解析】【解答】解:A.电压力锅属于电热器,它工作时,主要将电能转化为内能,故A错误;B.电压力锅密封性很好,锅内气压可超过标准大气压,所以它是利用增大压强,使沸点升高的原理来更快煮熟食物的,故B错误;C.电压力锅煮饭时冒出的“白气”是高温的水蒸气遇冷液化形成的小水滴,而水蒸气是人眼看不见的,故C错误;D.电压力锅这类大功率或有金属外壳的家用电器,通常都要使用三脚插头,这是为了防止因漏电使外壳带电而造成触电事故,故D正确.故选:D.【分析】解决本题必备知识:1.了解电热器的工作原理是将电能转化为热能;2.液体的沸点与气压有关,气压越高沸点越高;3.在一定条件下,物质三态会相互转化,这就是物态变化,物质由气态变为液态叫液化;4.三脚插头的作用是将用电器的金属外壳与大地连接,防止因漏电而发生触电事故.9.家庭电路中的保险丝熔断了,以下原因中不可能的是()A. 使用的用电器总功率过大B. 插座中的两根导线的线头相碰了C. 拉线开关中两根导线的线头相碰了D. 保险丝的规格不符合规定的要求【答案】C【解析】【解答】A.根据P=UI可得:I=,家庭电路中的电压是一定的,U=220V,所以用电器总功率过大,电路中的总电流就会过大,电流通过保险丝产生的热量就会过多,保险丝温度升高而熔断,A不符合题意;B.插头中的两根导线线头相碰,电路中发生短路,导致电路中电流过大,熔断保险丝,B 不符合题意。

C.拉线开关中两根导线的线头相碰,使电路闭合,用电器工作,不会使保险丝熔断,C符合题意;D.如果保险丝的额定电流小于电路中的正常工作电流,电流通过保险丝产生的热量多,保险丝会熔断,D不符合题意;故答案为:C【分析】家庭电路中的电压是一定的,电器总功率过大,电路中的总电流就会过大,电流通过保险丝产生的热量就会过多,保险丝温度升高而熔断.10.如图所示,下列说法中不正确的是()A. S1再闭合时,电流表测L1的电流B. 使用测电笔时,手指应按住笔卡C. 当导体ab左右移动时,电表指针会偏转D. 当滑片P向右移动时,电磁铁磁性减弱【答案】A【解析】【解答】解:A、当开关S1闭合时,电流表和灯泡L2串联,因此电流表测的是灯泡L2中的电流.故A错误;B、使用测电笔辨别火线时,一定要用手触及笔尾的金属部分,不能用手触及测电笔前端的金属探头,否则会造成人身触电事故.故B正确;C、如图所示的是电磁感应现象,当导体左右运动时,导体在磁场中作切割磁感线运动,此时电路中有感应电流产生,因此电表指针会偏转.故C正确;D、当滑片向右滑动时,滑动变阻器连入电路的电阻会变大,电路中的电流会变小,电磁铁的磁性会减弱.故D正确.故选A【分析】此题的四个选项考查的是不同的知识点,因此要对四个选项逐个分析后才能得出正确答案.11.如图所示为某家庭卫生间电路,电灯和电热器都在正常工作。

在三线插座上刚插上洗衣机(开关未闭合)的插头时,所有用电器都停止工作,拔出洗衣机的插头后,用测电笔测试三线插座的左右两孔,氖管都发光,发现有一根熔丝熔断了。

下列分析不合理的是()A. 一定是零线上的熔丝熔断了B. 断开S1、S2,再用测电笔检测三线插座的左右两孔,氖管都发光C. 只断开S1,再用测电笔检测开关S2的两个接线柱,氖管都发光D. 只断开S2,再用测电笔检测开关S1的两个接线柱,氖管都发光【答案】 B【解析】【解答】解:(1)在插上洗衣机(开关未闭合)的插头前,电灯和电热器都在正常工作,在插上洗衣机(开关未闭合)的插头,所有用电器都停止工作,说明电路中干路上有断路,测电笔测试插座的两孔,氖管都发光,说明两孔与火线是连通的,故只可能是零线断了,A不符合题意;(2)断开S1、S2,再用测电笔检测三线插座的左右两孔,只有右孔与火线相连,氖管发光,左孔与火线不相连,氖管不会发光,B符合题意;(3)只断开S1,开关S1的上接线柱与火线相连,测电笔的氖管发光,开关S1的下接线柱通过电热器与火线相连,测电笔的氖管发光,C不符合题意;(4)只断开S2,开关S1的上接线柱与火线相连,测电笔的氖管发光,开关S1的下接线柱通过灯丝与火线相连,测电笔的氖管发光,D不符合题意。
