西南大学2017年12月网络教育大作业答案-1091计算机绘图(1)参考答案

西南大学2017年12月网络教育大作业答案-1091计算机绘图(1)参考答案
一、答:CAD画出的图形如下:
四、答:CAD画出的图形如下:
西南大学网络与继续教育学院课程考试试题卷
类别:网教专业:建筑工程技术2016 年 12 月
课程名称【编号】:计算机绘图(1)【 1091 】 A卷
大作业满分:100 分
该答卷含有图片、绘图等内容请点击 上传答卷...
上传答卷前,请把这些红色字体的提示删除,只保留试卷相关的考题及答案,再上传答卷。
任选两题作答。
一、运用CAD画出如下图形。(50分)
二、运用CAD画出如下图形。(50分)
三、运用CAD画出如下图形。(50分)
四、运用CAD画出如下图形。(50Байду номын сангаас)
五、 简述你目前所掌握的三维部分知识点?以及三维图形的应用?(50分)
答案:此题为发散题,答案合理均可得分。
可以从三维图形在建筑方面主要用于目前建筑模型的虚拟制作,在大型项目和建筑未建之前对其进行虚拟,从而更好的完成建筑方案的制作等方面作答。

国家开放大学《计算机绘图(本)》章节测试参考答案

国家开放大学《计算机绘图(本)》章节测试参考答案

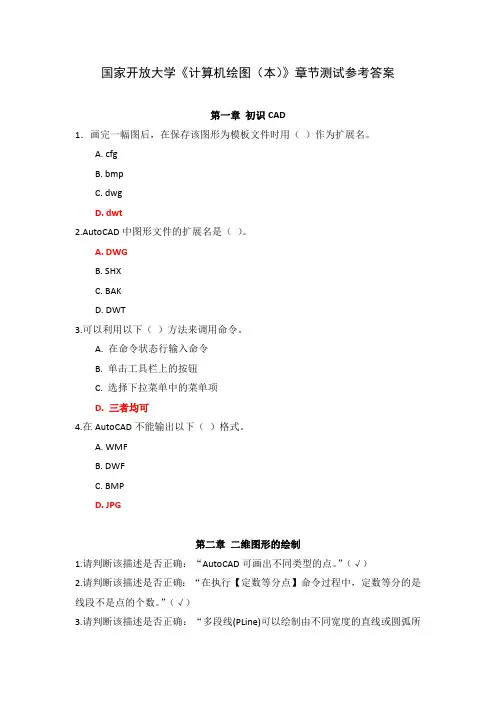

国家开放大学《计算机绘图(本)》章节测试参考答案第一章初识CAD1.画完一幅图后,在保存该图形为模板文件时用()作为扩展名。

A. cfgB. bmpC. dwgD. dwt2.AutoCAD中图形文件的扩展名是()。

A. DWGB. SHXC. BAKD. DWT3.可以利用以下()方法来调用命令。

A. 在命令状态行输入命令B. 单击工具栏上的按钮C. 选择下拉菜单中的菜单项D. 三者均可4.在AutoCAD不能输出以下()格式。

A. WMFB. DWFC. BMPD. JPG第二章二维图形的绘制1.请判断该描述是否正确:“AutoCAD可画出不同类型的点。

”(√)2.请判断该描述是否正确:“在执行【定数等分点】命令过程中,定数等分的是线段不是点的个数。

”(√)3.请判断该描述是否正确:“多段线(PLine)可以绘制由不同宽度的直线或圆弧所组成的连续线段。

”(√)4.请判断该描述是否正确:“为了绘制多个连接线段,必须多次调用Line命令。

”(×)5.下面()对象不可以使用PLINE命令来绘制。

A. 具有宽度的直线B. 直线C. 圆弧D. 椭圆弧6.()命令用于绘制多条相互平行的线,每一条的颜色和线型可以相同,也可以不同,此命令常用来绘制建筑工程上的墙线。

A. 样条曲线B. 直线C. 多段线D. 多线7.下面()命令可以绘制连续的直线段,且每一部分都是单独的线对象。

A. LINEB. POLYLINEC. POLYGOND. RECTANGLE8.请判断该描述是否正确:“根据矩形的周长就可以绘制矩形。

”(×)9.请判断该描述是否正确:“使用Rectang命令创建的矩形,其边总是水平或竖直的。

”(√)10.在AutoCAD 2010中,使用“绘图”|“矩形”命令可以绘制多种图形,以下答案中最恰当的是()。

A. 倒角矩形B. 圆角矩形C. 有厚度的矩形D. 以上答案全正确11.运用“正多边形”命令绘制的正多边形可以看作是一条()。

计算机绘图作业答案

计算机绘图作业答案

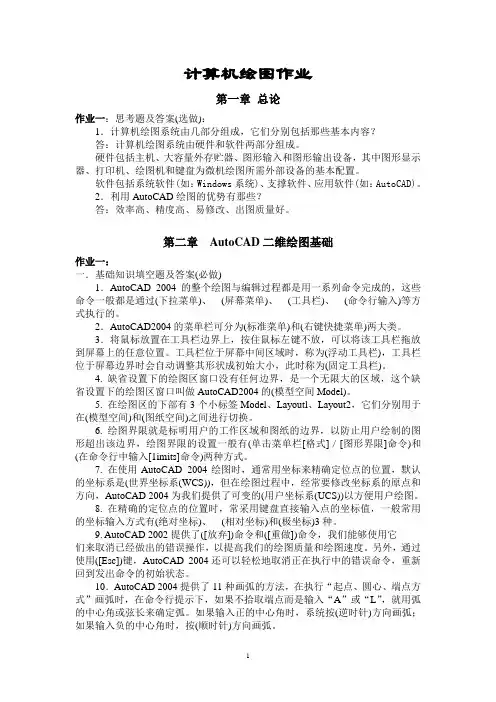

计算机绘图作业第一章总论作业一:思考题及答案(选做):1.计算机绘图系统由几部分组成,它们分别包括那些基本内容?答:计算机绘图系统由硬件和软件两部分组成。

硬件包括主机、大容量外存贮器、图形输入和图形输出设备,其中图形显示器、打印机、绘图机和键盘为微机绘图所需外部设备的基本配置。

软件包括系统软件(如:Windows系统)、支撑软件、应用软件(如:AutoCAD)。

2.利用AutoCAD绘图的优势有那些?答:效率高、精度高、易修改、出图质量好。

第二章AutoCAD二维绘图基础作业一:一.基础知识填空题及答案(必做)1.AutoCAD 2004的整个绘图与编辑过程都是用一系列命令完成的,这些命令一般都是通过(下拉菜单)、(屏幕菜单)、(工具栏)、(命令行输入)等方式执行的。

2.AutoCAD2004的菜单栏可分为(标准菜单)和(右键快捷菜单)两大类。

3.将鼠标放置在工具栏边界上,按住鼠标左键不放,可以将该工具栏拖放到屏幕上的任意位置。

工具栏位于屏幕中间区域时,称为(浮动工具栏),工具栏位于屏幕边界时会自动调整其形状成初始大小,此时称为(固定工具栏)。

4. 缺省设置下的绘图区窗口没有任何边界,是一个无限大的区域,这个缺省设置下的绘图区窗口叫做AutoCAD2004的(模型空间Model)。

5. 在绘图区的下部有3个小标签Model、Layoutl、Layout2,它们分别用于在(模型空间)和(图纸空间)之间进行切换。

6. 绘图界限就是标明用户的工作区域和图纸的边界,以防止用户绘制的图形超出该边界,绘图界限的设置一般有(单击菜单栏[格式]/[图形界限]命令)和(在命令行中输入[1imits]命令)两种方式。

7. 在使用AutoCAD 2004绘图时,通常用坐标来精确定位点的位置,默认的坐标系是(世界坐标系(WCS)),但在绘图过程中,经常要修改坐标系的原点和方向,AutoCAD 2004为我们提供了可变的(用户坐标系(UCS))以方便用户绘图。

智慧树知到《计算机绘图》章节测试答案

智慧树知到《计算机绘图》章节测试答案

智慧树知到《计算机绘图》章节测试答案智慧树知到《计算机绘图》章节测试答案第一章1、菜单命令呈现灰色(比如编辑菜单下的OLE链接),表示该命令在当前状态下不可使用。

A:对B:错正确答案:对2、状态栏用来显示或设置当前的绘图状态,如显示当前光标的坐标、设置可能会影响绘图环境的功能按钮等。

A:对B:错正确答案:对3、命令行是AutoCAD系统特有的区域。

可以利用键盘在命令行中键入操作命令,或者是在命令行中显示提示信息。

A:对B:错正确答案:对4、绘制二维图时一般选用样板。

A:acad3D.dwtB:acadiso.dwtC:acadiso3D.dwtD:acadiso.dwg正确答案:acadiso.dwt5、是指输入点的坐标值是相对于UCS坐标原点确定的。

A:直角坐标B:极坐标C:相对坐标D:绝对坐标正确答案:绝对坐标第二章1、可采用()命令来绘制一个边长为100的正方形。

A:LINE(L)直线B:XLINE(XL)构造线C: RECTANG(REC)矩形D:POLYGON(POL)正多边形正确答案:LINE(L)直线, RECTANG(REC)矩形,POLYGON(POL)正多边形2、通过Point点命令可以()。

A:绘制单点B:绘制多点C:定距等分直线、圆弧或曲线D:定数等分直线、圆弧或曲线正确答案:绘制单点,绘制多点,定距等分直线、圆弧或曲线,定数等分直线、圆弧或曲线3、在AutoCAD中可采用()方式来绘制正多边形。

A:外切正多边形B:内接正多边形C:确定边长方式D:确定圆心、正多边形点正确答案:外切正多边形,内接正多边形,确定边长方式4、可通过“格式”菜单点选命令选项,在命令行中直接输入命令,通过“特性”面板下拉列表,这三种方式中的任意一种来设定颜色、线型、线宽。

A:是B:否正确答案:是5、绘制圆时,仅通过某圆与其它图形的相切关系也是可以绘制的,并不一定必须知道该圆的圆心与半径。

A:是B:否正确答案:是第三章1、在AutoCAD中,如果0层是当前层,则它不可以被()。

(更新版)国家开放大学电大《计算机绘图(本)》网考形考作业试题及答案

(更新版)国家开放大学电大《计算机绘图(本)》网考形考作业试题及答案

(更新版)国家开放大学电大《计算机绘图(本)》网考形考任务试题及答案盗传必究本课程考核采用形成性考核与终结性考试相结合的方式。

形成性考核占课程综合成绩的30%,终结性考试占课程综合成绩的70%。

课程综合成绩达到60分及以上(及格),可获得本课程相应学分。

日常学习行为—作品展示(形考任务一)至少上传一个你的作品,教师会对作品进行评分,满分100分,并以10%的权重计入形考成绩。

答案:日常学习行为作品展示.dwg(此答案是用专业绘图软件按题要求制作的原始文件,扩展名是.dwg)答案下载方法:在“日常学习行为作品展示.dwg”上点击鼠标右健,在右健菜单上选择“保存到文件”,保存到除C盘和桌面的其它磁盘上,最后在学习平台的答题页面中上传该文件即可。

说到这里您还不太明白,请慎重下载。

第二章任务检测(形考任务二)任务提交:该任务的完成情况将计入你的形成性考核成绩,图形绘制完成后,保存为以下格式: * .dwg ,并提交到“形考任务”对应测评栏目中。

答案:第二章任务检测答案.dwg(此答案是用专业绘图软件按题要求制作的原始文件,扩展名是.dwg)答案下载方法:在“第二章任务检测答案.dwg”上点击鼠标右健,在右健菜单上选择“保存到文件”,保存到除C盘和桌面的其它磁盘上,最后在学习平台的答题页面中上传该文件即可。

说到这里您还不太明白,请慎重下载。

第三章任务检测(形考任务三)任务提交:该任务的完成情况将计入你的形成性考核成绩,图形绘制完成后,保存为以下格式: * .dwg ,并提交到“形考任务”对应测评栏目中。

答案:第三章任务检测答案.dwg(此答案是用专业绘图软件按题要求制作的原始文件,扩展名是.dwg)答案下载方法:在“第三章任务检测答案.dwg”上点击鼠标右健,在右健菜单上选择“保存到文件”,保存到除C盘和桌面的其它磁盘上,最后在学习平台的答题页面中上传该文件即可。

说到这里您还不太明白,请慎重下载。

第四章任务检测(形考任务四)任务提交:该任务的完成情况将计入你的形成性考核成绩,图形绘制完成后,保存为以下格式: * .dwg ,并提交到“形考任务”对应测评栏目中。

《计算机绘图》-AutoCAD学习通超星期末考试答案章节答案2024年

《计算机绘图》-AutoCAD学习通超星期末考试答案章节答案2024年

《计算机绘图》-AutoCAD学习通超星期末考试章节答案2024年1.AutoCAD中填充图案时,一般机械行业大都是金属,所以填充图案选NASI31。

答案:对2.AutoCAD绘图中,遇到对称图形的时候,一般考虑画一半,另一半用()命令,方便快捷。

答案:镜像3.机械制图国家标准规定,常用的线型有粗实线、细实线、点划线、虚线、波浪线、双系点划线,在AutoCAD中通过()来实现不同的线型。

答案:创建不同的图层。

4.退出AutoCAD的方法常用的方法()。

答案:在命令行里输入exit,按回车键,退出AutoCAD;【文件】→【退出】。

;单击AutoCAD操作界面右上角的“关闭”区按钮;在命令行里输入quit,按回车键,退出AutoCAD5.AutoCAD软件应用哪些领域()答案:机械电气 ;航空航天 ;建筑 ;纺织等6.1、打开AutoCAD软件的方法有()。

答案:双击打开一个.dwg文件 ;双击打开AutoCAD桌面的快捷图标 ;在程序里面打开7.在CAD中,打开的与关闭命令行的快捷键是答案:ctrl+98.CAD图形文件的扩展名是()答案:DWG9.AutoCAD中某个命令的执行往往有几种不同的方式,如()等。

答案:命令行中直接输入命令 ;使用工具栏上的按钮 ;快捷键 ;使用下拉菜单10.AutoCAD的操作界面主要由标题栏、菜单栏和()几部分组成答案:状态栏 ;工具栏 ;命令行 ;绘图区11.利用正多边形命令,最少画画出几边形(),最多画出几边形()答案:3;102412.镜像后的对象,()不变。

答案:尺寸颜色;图线的宽度;图线的线型13.利用偏移命令后,下列对象的尺寸和线型线宽都不会变化的是()答案:直线段;虚线段;中心线段14.文字类型有哪些答案:单行 ;多行15.阵列命令有以下几种复制形式:答案:矩形阵列 ;环形阵列16.重新执行上一个命令的最快方法是:答案:按空格键 ;按ENTER键17.在设置图层的线宽时,当粗实线层设置宽度为b时,中心线层的线宽为:答案:b/218.如不想打印图层上的对象,最好的方法是:( )答案:关闭图层19.在TEXT命令中,在提示符下输入%%dc之后,屏幕显示为()。

计算机绘图答案.doc

计算机绘图答案.doc

计算机绘图一、单项选择题1、取消命令执行的键是(B )。

A.按ENTER键B.按ESC键C.按鼠标右键D.按F1键2、在AutoCAD软件中,重新执行上一个命令的最快方法是(A )oA.按ENTER键B.按空格键C.按ESC键D.按F1键3、在AutoCAD中,下列处标中使用相对极他标的是(D )。

A. (2(), -10)B. (20, 0)C・(@20, 10) D. (@20<60°)4、用相对直角朋标绘图吋以哪一点为参照点(A )oA.上一指定点或位置B.坐标原点C.屏幕左下角点D.任意一点5、默认情况下用户处标系统与世界处标系统的关系,下而(C )说法正确。

A.不相重合B.同一个朋标系C.相重合D.有时重合有时不重合6、缺省的世界朋标系的简称是(D)。

SB.UCSC.UCS1D. WCS7、删除一条总线后,乂画了一个圆,现在要在不収消圆的情况下,恢复直线,可用(B )命令。

A. UNDO B・ OOPSC・ REDO D. RESTORE8、哪个功能健可以进入文木窗口(BA.功能键FlB.功能键F2C.功能键F3D.功能键F49、下面哪个层的名称不能被修改或删除(C )oA.耒命名的层B.标准层C.O层D.缺省的层10、在机械制图中,常使用“绘图”1“鬪”命令中的(B )了命令绘制连接弧。

A.三点B.相切、相切、半径C.相切、相切、相切D.圆心、半径11、以下哪种说法是错误的(D )。

A.使用“绘图下正多边形”命令将得到一条多段线B.可以用“绘图T圆环”命令绘制填充的实心圆C.打断一条“构造线”将得到两条射线D.不能用“绘图T椭圆”命令画圆12、图案填充操作中(C)。

A.只能单击填充区域中任意一点来确定填充区域B.所有的填充样式都可以调整比例和角度C.图案填充可以和原來轮綁线关联或者不关联D.图案填充只能一次生成,不可以编辑修改13、(D )命令用于绘制指定内外直径的圆环或填充圆。

最新国家开放大学电大本科《计算机绘图》期末题库及答案

最新国家开放大学电大本科《计算机绘图》期末题库及答案

最新国家开放大学电大本科《计算机绘图》期末题库及答案考试说明:本人针对该科精心汇总了历年题库及答案,形成一个完整的题库,并且每年都在更新。

该题库对考生的复习、作业和考试起着非常重要的作用,会给您节省大量的时间。

做考题时,利用本文档中的查找工具,把考题中的关键字输到查找工具的查找内容框内,就可迅速查找到该题答案。

本文库还有其他网核及教学考一体化答案,敬请查看。

《计算机绘图》题库及答案一一、判断题(下列各题中正确的打“√”。

错误的打“×P|0每空2分.共30分)1.在镜像时,镜像线是一条临时的参照线,镜像后并不保留。

( )2.使用菜单栏的“标注/线性”命令,既可创建水平线性尺寸标注,也可创建垂直线性尺寸标注。

( )3.用PLINE命令绘制的多段线或闭合多边形时,其中每一线段均为一个单独的对象。

( )4.可以用Windows下的记事本编辑一段文字,然后将其插入到AutoCAD中。

( )5.最近点捕捉不是指捕捉到离对象最近的点。

( )6.被关闭酌图层与被冻结的图层在图形重新生成时没有区别? ( )7.Zoom命令提供了2种缩放系数的输入方法。

( )8.每个图块只能够定义一个属性。

( )9.AREA命令只能查询单个零件的面积。

( )10.倒圆角命令只能对二维实体上的直边倒圆角。

( )11.被锁住图层中的图形不能被显示出来。

( )12.内部图块只能在当前图形文件中插入。

( )13.在矩形阵列时,行间距值不能是负数。

( )14.轴测图不能渲染。

( )15.在镜像时,为保持文字的可读性,应该设置变量mirrtext=0。

( )二、单项选择题(从供选择的答案中选出正确的答案。

将其编号添入括号内。

每小题3分,共30分)1.在AutoCAD中,要打开或关闭正交模式,可按( )键。

A.F2 B.F9C.F7 D.F82·在“修改标注样式”对话框中的( )选项卡中可以调整文字的位置。

最新《计算机绘图》习题集答案

最新《计算机绘图》习题集答案

最新《计算机绘图》习题集答案《计算机绘图》习题集答案1.试述如何启动AutoCAD2002。

答案:(1)⿏标左键双击桌⾯AutoCAD2002图标。

(2)开始→程序→AutoCAD2002。

2.启动AutoCAD2002通常采⽤的两种⽅法是哪些?答案:(1)⿏标左键双击桌⾯AutoCAD2002图标。

(2)开始→程序→AutoCAD2002。

3.AutoCAD2002中db_samp⽂件位于*:Prjogram Files \ AutoCAD2002 \ sample 中。

请打开它,然后关闭它。

答案:启动AutoCAD2002,在⽂件菜单处选⽂件→打开,在弹出的对话框中选sample⽂件夹,单击打开按钮,找到db_samp⽂件双击打开。

单击⽂件→退出,即可退出。

4.试述擦查Prjogram Files \ AutoCAD2002 \ sample \ db_samp ⽂件中⼀个桌⼦上的电话,⼜不保存这⼀操作的步骤。

答案:启动AutoCAD2002,在⽂件菜单处选⽂件→打开,在弹出的对话框中选sample⽂件夹,单击打开按钮,找到db_samp⽂件双击打开。

找到电话,左键单击“删除”按钮,再单击该电话,单击⽂件→退出,在弹出的对话框中选“否”,即可退出。

5.表格中的图纸是⼟⽊⼯程中常采⽤的。

国际标准mm表⽰的⼯作区如何从中演化出1:20,1:50,1:100的⽐例来。

加长部分应为长边加长部分应为其边长的1/8的的1/8的倍数整数倍数在AutoCAD2002中建⽴A0图纸,请把图纸建⽴后的⽂件取名为:1_1A0,1_2A0,1_5A0,1_10A0,描述其建⽴的步骤。

答案:演化出来的1:20,1:50,1:100在AutoCAD中建⽴1_1A0图纸的步骤如下:启动AutoCAD2002并创建新图形,保存为1_1A0具体画法:点击⼯具栏中的直线命令,输⼊0,0,回车,输⼊@841<90,回车,输⼊@1189<0,回车,输⼊@841<-90,回车,输⼊C,回车。

网教[0921]《计算机绘图》新版作业与参考答案

网教[0921]《计算机绘图》新版作业与参考答案

2016年秋西南大学网教[0921]《计算机绘图》新版作业及参考答案1、线性标注按钮是(),半径标注按钮是(),直径标注按钮是(),角度标注按钮是(),形位公差框格标注按钮是()?(B)A、BCDEB、ABCDHC、ABCGHD、ABCDF2、要设置多重引线样式,应点击按钮(),在“多重引线样式管理器”中进行设置。

要进行多重引线标注,应点击按钮()。

(C)A. BB. ACC. AD. BA3、设置尺寸标注样式要点击“标注”工具栏中的按钮(D ),打开“标注样式管理器”进行设置。

(D)4、在命令行输入(),可激活单行文本命令;单击命令按钮(),可激活多行文本命令;()已书写好的文本,可自动进入编辑状态,进行相应修改。

(C)A. BCB. DHC. ADFD. EF5、旋转命令按钮是(),倒直角命令按钮是(),修剪命令按钮是()打断命令按钮是(),倒圆角命令按钮是(),延伸命令按钮是()缩放命令按钮是()(A)A. CJFIKGDB. DFGIABCC. ADBCEFGD. BEDFGIA6、移动命令按钮是(),复制命令按钮是(),偏移命令按钮(),镜像命令按钮是(),阵列命令按钮是()。

(D)A. BCDEB. CDEFC. DEFAD. FBDCE7、矩形命令按钮是(),圆命令按钮是(),图案填充命令按钮是()。

(B)A. BCB. ABEC. DFD. EF8、直线命令按钮是(),多段线命令按钮是(),正多边形命令按钮是()。

(B)A. BCB. ACDC. ACED. ADC9、“正交模式”的按钮是(),“极轴追踪”的按钮是(),“对象捕捉”的按钮是(),“对象捕捉追踪”的按钮是()。

(B)A. BCDB. CGBIC. BGAD. IACD10、倒直角命令按钮是( A )。

11、椭圆命令按钮是( B )。

12、移动(Move)和平移(pan)命令是( D )A、都是移动命令,效果一样B、移动(move)速度快,平移(Pan)速度慢C、移动(move)的对象是视图,平移(Pan)的对象是物体D、移动(move)的对象是物体,平移(Pan)的对象是视图13、样条曲线命令按钮是( C )。

超星系统郑州航空工业管理学院继续教育学院-计算机绘图2020所有答案

超星系统郑州航空工业管理学院继续教育学院-计算机绘图2020所有答案

超星系统郑州航空工业管理学院继续教育学院-计算机绘图2022所有答案通常,用户应该在模型空间中进行设计,而在图纸空间创建布局以便输出图形(20分)答案是:我的答案:√状态栏位于屏幕的底部,用于显示鼠标指针所处当前位置的坐标值以及各种工作模式等重要信息。

(20分答案是:我的答案:√若预先知道要追踪的方向角度,则用角度追踪;若预先不知道具体的追踪方向角度,但知道与其他对象的某种关系,则用对象捕捉追踪。

(20分)答案是:我的答案:√角度追踪是按事先给定的角度增量来追踪点,而对象捕捉追踪是按与对象的某种关系来追踪,这种特定的关系确定了一个事先并不知道的角度。

(20分)答案是:我的答案:√所谓构造线是指在两个方向无限延伸的直线,它没有起点和终点,一般也称参照线。

(20分)答案是:我的答案:√有时不注意会出现栅格关闭,而捕捉打开这样的结果是鼠标失灵,所以通常是将栅格、捕捉均为关闭状态(20分)答案是:我的答案:√使用按钮即可重做使用命令放弃的最后一个操作。

(20分)答案是:我的答案:√打开和关闭栅格的方式为:在状态栏上单击按钮(20分)答案是:我的答案:√AutoCAD命令行的下面有标签,通过这些标签,用户可以非常方便、快捷地在模型空间和图纸空间之间切换图形显示方式(20分)答案是:我的答案:√AutoCAD 2022在缺省情况下不显示菜单栏,若需显示,只需单击命令,答案是:我的答案:√AutoCAD图形均由AutoCAD定义的基本图素构成,例如直线、圆。

(20分答案是:我的答案:√目标追踪包括两种追踪方式:角度追踪极轴追踪和对象捕捉追踪。

(20分)答案是:我的答案:√当需要临时捕捉某时,可以按下同时单击鼠标右键,弹出对象捕捉快捷菜单。

(20分)答案是:我的答案:√AutoCAD透明命令是指一一个命令还没结束,中间插入另一个命令,其后继续完成前一一个命令,插入的命令即为透明命令。

(20分)答案是:我的答案:√使用按钮即可撤销最近一个或多个操作。

计算机绘图中国大学mooc课后章节答案期末考试题库2023年

计算机绘图中国大学mooc课后章节答案期末考试题库2023年

计算机绘图中国大学mooc课后章节答案期末考试题库2023年1.使用“创建布局向导”创建布局时,向导会提示关于布局设置的信息信息包括:参考答案:图纸尺寸_标题栏_与布局相关联的打印机_布局的名称2.如果状态栏中的“显示线宽”没有打开,绘制的任何线条都显示为细线。

参考答案:正确3.闭合的二维多段线和面域都可以通过三维拉伸命令创建成实体。

参考答案:正确4.三维阵列只有矩形方式(即定行数、列数和层数)。

参考答案:错误5.在英寸单位样板下,由三维模型生成的二维视图是按照第三分角的投影习惯。

参考答案:正确6.某种图层上的对象不能被编辑,但仍然可以在屏幕上可见,能够捕捉和标注尺寸,这种图层是()参考答案:锁定的7.用TEXT命令画圆直径符号“ø”应用()。

参考答案:%%c8.下列哪些命令能起到复制对象的作用?参考答案:镜像_阵列_偏移_复制9.哪个命令可以直接作角平分线?参考答案:构造线10.在“动态输入”开启的情况下,输入第一个点以后,下一个点输入时会自动采用参考答案:相对坐标11.一般情况下,空格键可代替Enter键作回车,以下不能用空格键回车的操作是参考答案:输入文字12.CAD中默认的文件格式是参考答案:*.dwg13.极轴追踪和正交可以同时打开参考答案:错误14.那种缩放命令能把模型窗口中的图形最大化地放到现有屏幕上参考答案:范围缩放15.在AutoCAD中,不出现“基点”提示的命令有参考答案:镜像16.在下列命令中,可以复制并旋转原对象的是参考答案:旋转17.工程图样中的汉字通常应尽可能选择()字体。

参考答案:长仿宋体18.当复制三维对象的边时,边可以作为哪些对象复制参考答案:圆_直线_样条曲线_圆弧19.用于将一个实体分成两个实体的命令是参考答案:Slice20.在三维空间中对齐两个对象,应调用的命令是参考答案:Align21.三维实体中的旋转命令和三维曲面(网格)中的旋转命令得到的结果是一样的。

计算机绘图——答案

计算机绘图——答案

第一章复习思考题答案一、填空题1.中文版AutoCAD 的工作界面主要由、、、、、以及、等组成。

答案:标题栏、菜单栏、工具栏、绘图区、十字光标、坐标系图标、命令行、状态栏。

2.状态栏位于AutoCAD应用程序窗口的底部,用于。

答案:显示用户当前的工作状态。

3.是打印设备和其他影响最终输出的外观和格式的设置的集合,可以修改这些设置并将其应用到和中。

答案:页面设置、模型空间、布局。

二、判断题1.AutoCAD只能绘制二维图形。

(错)2.AutoCAD不能对三维图形进行编辑。

(错)3.AutoCAD没有输出图形的功能。

(错)三、多项选择题1.AutoCAD的主要功能有(A、B、C、D)A.绘图功能 B.三维功能 C.编辑功能 D.输出功能2.AutoCAD的绘图功能能绘制(A、B、C)A.平面图形 B.三维图形 C.轴测图 D.网络动画3.AutoCAD编辑功能可以编辑的对象包括(A、B、C、D)A.平面图形 B.三维图形 C.文字 D.尺寸4.AutoCAD2007的新增功能主要表现在(A、B、C)A.三维绘图功能 B.三维编辑功能 C.输出功能 D.Internet功能四、问答题1.AutoCAD中文版具有哪些主要的基本功能?2.AutoCAD2007中文版新增了哪些功能?3.在AutoCAD2007中,如何对“页面设置”对话框进行设置?第二章复习思考题答案一、填空题1.在AutoCAD中命令执行的任意时刻,都可以通过按键盘上的键取消和终止命令的执行,返回到命令输入状态。

答案:Esc键2.在AutoCAD中输入命令的方式很多,较常用的输入命令方式是、、。

答案:工具栏、命令行、快捷键3.在绘图窗口中使用和选项卡,可以在模型空间和图纸空间之间切换。

答案:“模型”、“布局”4.按下组合键,打开“图形另存为”对话框,同样可以将图形文件保存在不同的位置或以不同的文件名进行保存。

答案:Ctrl+Shift+S 5.捕捉自通常与其他对象捕捉模式配合使用,用于拾取相对于对象捕捉点有一定的点。

国家开放大学电大《计算机绘图》形考任务网考试题及答案

国家开放大学电大《计算机绘图》形考任务网考试题及答案

家开放大学电大《土木工程力学(本)》形考任务网考试题及答案最新盗传必究本课程考核采用形成性考核与终结性考试相结合的方式。

形成性考核占课程综合成绩的30% ,终结性考试占课程综合成绩的70%。

课程综合成绩达到60分及以上(及格),可获得本课程相应学分。

序号育节形式布筮时间提交时间分值《分〉1曰常学习行为作品展示第2周第16周末10%■第二章任务检测一第2周第5周末3弟二n任务检测二第5周第7周末15%4第四章任务检测三第7周第g周末15%5第五童任务检测四第9周第11周末技%6第六童任务检测五第11周第13周末15%7第七章昭检册第13周第16周末15%日常学习行为一作品展示(形考任务一)至少上传一个你的作品,教师会对作品进行评分,满分100分,并以10%的权重计入形考成绩。

答案:日常学习行为作品展示.dwg(此答案是用专业绘图软件按题要求制作的原始文件,扩展名是.dwg )答案下载方法:在“日常学习行为作品展示.dwg”上点击鼠标右健,在右健菜单上选择“保存到文件”,保存到除C盘和桌面的其它磁盘上,最后在学习平台的答题页面中上传该文件即可。

说到这里您还不太明白,请慎重下载。

第二章任务检测(形考任务二)任务提交:该任务的完成情况将计入你的形成性考核成绩,图形绘制完成后,保存为以下格式:* .dwg ,并提交到“形考任务”对应测评栏目中。

答案:第二章任务检测答案.dwg(此答案是用专业绘图软件按题要求制作的原始文件’扩展名是.dwg )答案下载方法:在“第二章任务检测答案.dwg”上点击鼠标右健,在右健菜单上选择“保存到文件,,,保存到除C 盘和桌面的其它磁盘上, 最后在学习平台的答题页面中上传该文件即可。

说到这里您还不太明白 请慎重下载。

第三章任务检测(形考任务三)任务提交:该任务的完成情况将计入你的形成性考核成绩,图形绘制完成后,保存为以下格式:* .dwg ,并提交到“形考任务”对应测评栏目中。

(2020年更新)国家开放大学电大本科《计算机绘图》期末题库和答案

(2020年更新)国家开放大学电大本科《计算机绘图》期末题库和答案

最新国家开放大学电大本科《计算机绘图》期末题库及答案考试说明:本人针对该科精心汇总了历年题库及答案,形成一个完整的题库,并且每年都在更新。

该题库对考生的复习、作业和考试起着非常重要的作用,会给您节省大量的时间。

做考题时,利用本文档中的查找工具,把考题中的关键字输到查找工具的查找内容框内,就可迅速查找到该题答案。

本文库还有其他网核及教学考一体化答案,敬请查看。

《计算机绘图》题库及答案一一、判断题(下列各题中正确的打“√”。

错误的打“×P|0每空2分.共30分)1.在镜像时,镜像线是一条临时的参照线,镜像后并不保留。

( )2.使用菜单栏的“标注/线性”命令,既可创建水平线性尺寸标注,也可创建垂直线性尺寸标注。

( )3.用PLINE命令绘制的多段线或闭合多边形时,其中每一线段均为一个单独的对象。

( )4.可以用Windows下的记事本编辑一段文字,然后将其插入到AutoCAD中。

( )5.最近点捕捉不是指捕捉到离对象最近的点。

( )6.被关闭酌图层与被冻结的图层在图形重新生成时没有区别? ( )7.Zoom命令提供了2种缩放系数的输入方法。

( )8.每个图块只能够定义一个属性。

( )9.AREA命令只能查询单个零件的面积。

( )10.倒圆角命令只能对二维实体上的直边倒圆角。

( )11.被锁住图层中的图形不能被显示出来。

( )12.内部图块只能在当前图形文件中插入。

( )13.在矩形阵列时,行间距值不能是负数。

( )14.轴测图不能渲染。

( )15.在镜像时,为保持文字的可读性,应该设置变量mirrtext=0。

( )二、单项选择题(从供选择的答案中选出正确的答案。

将其编号添入括号内。

每小题3分,共30分)1.在AutoCAD中,要打开或关闭正交模式,可按( )键。

A.F2 B.F9C.F7 D.F82·在“修改标注样式”对话框中的( )选项卡中可以调整文字的位置。

计算机绘图习题答案

计算机绘图习题答案

计算机绘图习题答案
12.看懂两视图,根据所给尺寸按1:1的比例建模,补画 第三视图。
计算机绘图习题答案
13.看懂两视图,根据所给尺寸按1:1的比例建模,补画 第三视图。
计算机绘图习题答案
14.看懂两视图,根据所给尺寸按1:1的比例建模,补画 第三视图。
计算机绘图习题答案
15.看懂两视图,根据所给尺寸按1:1的比例建模,补画 第三视图。
8.用AutoCAD基本命令,根据所给尺寸建模,按1:2的比 例绘制三视图。
计算机绘图习题答案
9.看懂两视图,根据所给尺寸按1:1的比例建模,补画第 三视图。
计算机绘图习题答案
10.看懂两视图,根据所给尺寸按1:1的比例建模,补画 第三视图。
计算机绘图习题答案
11.看懂两视图,根据所给尺寸按1:1的比例建模,补画 第三视图。
计算机绘图习题答案
5.用AutoCAD基本命令,根据所给尺寸建模,按1:2的比 例绘制三视图。
计算机绘图习题答案
6.用AutoCAD基本命令,根据所给尺寸建模,按1:2的比 例绘制三视图。
计算机绘图习题答案
7.用AutoCAD基本命令,根据所给尺寸建模,按1:2的比 例绘制三视图。
计算机绘图习题答案
计算机绘图习题答案
1.用AutoCAD基本命令,按1:1的比例绘制下列图形, 不标注尺寸。
计算机绘图习题答案
2.用AutoCAD基本命令,按1:1的比例绘制下列图形,不 标注尺寸。
计算机绘图习题答案
3.用AutoCAD基本命令,按1:1的.用AutoCAD基本命令,按1:1的比例绘制下列图形,不 标注尺寸。
计算机绘图习题答案
16.看懂两视图,根据所给尺寸按1:1的比例建模,补画 第三视图。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

1.单选题夹点模式下,不可以对图形执行的操作有?
阵列对象
2.单选题在十字光标处被调用的菜单,称为:
快捷菜单
3.单选题当图形中只有两个端点时,不能执行【快速标注】命令过程中的哪个选项
编辑中指定要删除的标注点
4.单选题CAD 的功能键中,控制坐标点的显示的功能键是
F6
5.单选题AutoCAD图形文件的扩展名是:
DWG
6.单选题在下列命令中,含有“倒角”项的命令是:
矩形
7.单选题重新执行上一个命令的最快法是:
按ENTER键
8.单选题执行哪项命令,可打开“标注样式管理器”对话框,在其中可对标注样式进行设置:
DIMSTYLE
9.单选题下面哪个选项不属于图纸向设置的容:
逆向
10.单选题AutoCAD不能输出以下哪种格式:
SWF
11.单选题文字样式中高度设置为0,输入多行文字时,其高度值为:
随用户设置
12.单选题在图块的插入命令中,只能进行矩形阵列复制的命令是: MInsert
13.单选题在保护图纸安全的前提下,和别人进行设计交流的途径为:
利用电子打印进行.dwf文件的交流
14.单选题为了保证整个图形边界在屏幕上可见,应使用哪个缩放选项
全部
15.单选题引线标注中的点数最多可以设置几个?
无限制
16.单选题按比例改变图形实际大小的命令是:
SCALE
17.单选题下列线型命令中,含有“偏移”项的命令是
构造线
18.单选题为维护图形文件一致性,可以创建标准文件以定义常用属性,除了:
命名视图
19.单选题布局空间(Layout)的设置:
一个模型空间可以多个布局
20.单选题在下列绘图命令中,常用于作辅助线的命令是:
构造线
21.单选题模型空间是:
主要为设计建模用,但也可以打印
22.单选题使用STRETCH 拉伸功能拉伸对象时,说法错误的是?
以上说法均不对
23.单选题设置多行文字高度为5,注释比例为1:2,在模型空间中添加文字高度值为:
2.5
24.单选题既可以绘直线,又可以绘曲线的命令是:
多段线
25.单选题使用夹点拉伸文字时,夹点原点坐标(10,20),拉伸距离为(@30,40), 则拉伸后的文字夹点坐标为:
40,60
26.单选题如果要删除一个无用块,使用下面哪个命令:
PURGE
27. 单选题使用编辑命令时,将显示“选择对象”提示,并且十字光标将替换为拾取框。

响应“选择对象”提示有多种法,下列选项最全面的是:
以上说法均对
28.单选题图案填充时,有以下法指定图案填充的边界:
以上都可以
29.单选题viewcube默认放置在绘图窗口的什么位置?
右上
30.单选题关于在布局空间中的尺寸标注,说法不正确的是:
图纸空间标注和模型空间对象之间没有关联性
31.单选题可以作为块的属性的字段的类别不包括以下哪些选项?
时间
32.单选题哪个命令用于创建平行于所选对象或平行于两尺寸界线源点连线的直线型尺寸
对齐标注
33.单选题如使用.bak文件恢复AUTOCAD图形?
更改.BAK扩展名为.DWG
34.单选题块参照中的哪一个命令与ARRAY命令相似:
MINSERT
35.单选题图案填充时,有时需要改变原点位置来适应图案填充边界,但默认情况下, 图案填充原点坐标是:
0,0
36.单选题默认的线宽是多少(mm )?
0.25
37.单选题关于块定义,下列说法错误的是?
当更改块定义的源文件是,包含此块的图形的块定义不会自动更新
38.单选题能真实反映倾斜对象的实际尺寸的标注命令是
对齐标注
39.单选题对视口的使用来讲,下列那句话是正确的:
可以使用夹点编辑顶点来更改布局视口的形状或大小
40.多选题图案填充时,以下哪些法指定图案填充的边界?()
指定对象封闭的区域中的点&选择封闭区域的对象&将填充图案从工具选项版或设计中心拖动到封闭区域
41. 多选题引线标注中的点数可以设置为()。

1&2&3&4
42.多选题AutoCAD的图形样板格式不是下列哪几种?()
JPG&BMP&3DS
43.多选题下列哪些选项属于功能区?()
默认&注释&视图
44.多选题夹点模式下,可以对图形执行的操作有?()
镜像对象&拉伸对象&移动对象
45.多选题装配图息比较多,在将装配图拆画架体的时候如避免图息干扰?()
关闭尺寸标注层&关闭字母层
46.多选题在设计中心中,能完成下列哪些操作?()
更新块定义&浏览计算机上的图形&查看图形中的定义
47.多选题下面哪个选项属于图纸向设置的容?()
纵向&横向&反向
48.多选题下列标注样式中的基线间距设置符合标准的有?()
全局比例2,基线间距3.75&全局比例1,基线间距8
49.多选题下列哪个工具选项在“视图”面板上?()
主视&单个视口&二维线框
50.多选题画图的步骤有哪些?()
分析图形&规划图层&画已知线段&画连接线段
51.多选题下列属于移动对象的操作步骤的有?()
使用“移动命令”&给定基准点&选择对象&以极坐标形式输入位移
52.多选题《计算机绘图》的研究对象包括下列哪几项?()
图形的硬件设备&图形的专用算法&图形的软件系统
53.多选题进入三维建模工作空间的式有?()
点状态栏上的切换工作空间按钮&点“工具”中的工作空间
54. 判断题AutoCAD的目标捕捉是用于选择图形关键点的几过滤器,它辅助用户选取指定点。

true
55. 判断题使用AutoCAD的COPY命令,一次能复制多个图形对象。

true
56. 判断题打印图形前,用户能够预览打印效果。

true
57. 判断题AutoCAD使用过程中必须用鼠标。

false
58. 判断题用户能够查询图形的最初绘制日期、累积绘图时间等信息。

true
59. 判断题在AutoCAD中用DT命令写的多行文本,每行文本成为一图元可独立进行编辑。

true
60. 判断题采用连续标注或基线标注时,必须先标注出一个对应尺寸。

true
61. 判断题AutoCAD可画出不同类型的点。

true
62. 判断题在AutoCAD一个视口中,可以有多种样式的点样式。

false
63. 判断题在AutoCAD中,用F6键可打开或关闭栅格捕捉式。

false
64. 判断题在AutoCAD中进行尺寸标注时,尺寸文本是不能修改的,因它是图形实际尺寸的测量值。

false
65. 判断题利用设计中心,可以将其他各图形中的块、图层、文字样式、表格样式、标注样式、多线样式等的定义添加到当前图形,不需要再重复定义。

false
66. 判断题在AutoCAD中,旋转(ROTATE)命令对圆无用,因为圆旋转后仍然是圆。

false
67. 判断题在AutoCAD中使用块BLOCK命令定义的部图块,只能在定义它的图形文件自由调用。

true
68. 判断题AutoCAD样板文件只能存放在AutoCAD安装目录下的Template文件夹中。

false
69. 判断题STRETCH命令只能将实体拉长。

false
70. 判断题AutoCAD中在一个视图中,一次最多可创建3个视口。

false
71. 判断题AutoCAD是美国微软公司推出的计算机辅助绘图工具软件包。

false
72. 判断题插入含属性的块后,用户可以单独修改属性的值。

对===正确
73. 判断题在AutoCAD中图块做好后,在插入时,是不可以放大或旋转的。

false
74. 判断题镜像命令(MIRROR)可对汉字作镜像变换。

false
75. 判断题在AutoCAD中可用三点画圆,所画的圆只由三点的坐标位置确定,与点的输入顺序无关。

true
76. 判断题用MLINE命令只能同时绘制两条线。

false
77. 判断题插入块后,总可以用EXPLODE命令将其分解,即分解成组成块的各基本对象。

错===错误
78. 判断题AutoCAD样板文件的扩展名也是dwg。

false
79. 判断题在AutoCAD中没有封闭的图形也可以直接填充。

false
80. 判断题在AutoCAD中用尺寸标注命令所形成的尺寸文本,尺寸线和尺寸界线类似于块,可以用EXPLODE命令来分解。

true
81. 判断题缩放命令“ZOOM”和比例命令“SCALE“都可以调整对象的大小,可以互换使用。

false
82. 判断题AutoCAD的U命令的功能是恢复删除的图形对象。

false
83. 判断题在AutoCAD中针对圆实体使用比例(SCALE)命令时,基点只能选在圆心处。

false
如果没找到答案,请vx搜:搜搜题免费搜题!!!。

相关文档
最新文档
