液晶显示器维修基础知识共27页
液晶显示器基本维修
3．不同灯数高压板的代换有的读者会问， 不是说几灯的液晶屏就要用几灯的高压板代换吗，怎么不同灯数的高压板也能代换? 在维修或者DIY时，经常需要进行不 同灯数的高压板之间的代换。代换的原则是，少灯的可以代换多灯的，如果用多灯的代换少灯的，则要修改电路，比较麻烦。
市售维修通用驱动板的高压接口多为+1 2V双针、GND双针、 BLON和ADJ。大多数ADJ功能是虚没的， 即此脚电压是固定的，不随亮度调节而变化，亮度控制完全是通过软件在AD芯片内部模拟的。实际上相当于3条线接往高压板。)
在接线简单的同时，也带来了有的高压板与之不兼容，而出现开机亮一下后熄灭， 或者亮度无论如何也调不上去的情况。前者的解决方法是，把原高压板亮度控制端直接接地，后者则需要通过一只适当的电阻连 通+5V和原高压板亮度调节端。所谓适当，是因为其阻值随高压板参数变化要灵活调节， 而不是一成不变，此电阻多为2．2kQ左右。
从驱动板到一体板的连线方法：找到ADJ和BLON(这两根线很多都可以并联使用)，接到高压板控制接口对应插针上，再在电源板上找到地和+12V， 接到高压板控制接H对应插针上，就大功告成了。
二是没有配件。液晶显示器是4灯的， 而手头没有4灯高压板，此时就可以建议客 户采用2灯高压板来点亮液晶屏。
4．非单体高压板的代换很多显示器采用的是电源高压一体板，如果只是高压部分损坏是否要换掉整个电路板呢?答案是否定的。换整板虽然方便但不经济，而且体积适合的一体板也不容易买到。正确的做法是： 先对电路进行分析，把高压部分的元件拆掉。然后在腾出的位置上固定好新的高压板，做好绝缘防护。
液晶显示器维修重点笔记

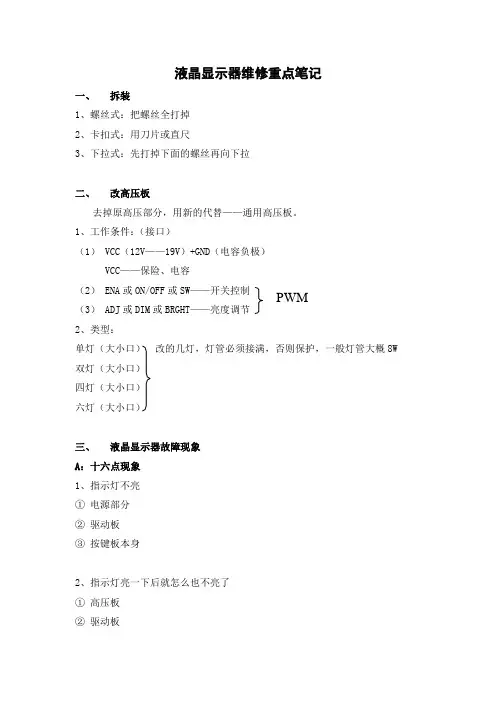

液晶显示器维修重点笔记一、拆装1、螺丝式：把螺丝全打掉2、卡扣式：用刀片或直尺3、下拉式：先打掉下面的螺丝再向下拉二、改高压板去掉原高压部分，用新的代替——通用高压板。
1、工作条件：（接口）（1）VCC（12V——19V）+GND（电容负极）VCC——保险、电容（2）ENA或ON/OFF或SW——开关控制（3）ADJ或DIM或BRGHT——亮度调节2、类型：单灯（大小口）改的几灯，灯管必须接满，否则保护，一般灯管大概8W双灯（大小口）四灯（大小口）六灯（大小口）三、液晶显示器故障现象A：十六点现象1、指示灯不亮①电源部分②驱动板③按键板本身2、指示灯亮一下后就怎么也不亮了①高压板②驱动板③屏（少数）④有短路（电源板或高压板）3、指示灯亮，有图像但迅速灭掉①高压板加灯管②过流保护4、指示灯亮，有图像显示，过一会灭掉①高压板②虚焊③灯管漏电5、指示灯不停的闪，怎么也没有图像显示①高压板②板子（电源板）有轻微短路（电容鼓包）③驱动管（场管）击穿④驱动板6、开机白屏①屏供电引起（短路、开路、没有）②屏自身引起③驱动板7、开机红屏①灯管②屏供电8、各式各样的花屏①驱动板②屏③VGA线④屏线9、移动的亮线①驱动板②屏10、开机有图像显示，不停闪屏①三星T190典型的按键板漏电②接触性不良（屏线接口）11、自动跳出菜单①按键板漏电②驱动板12、显示超出频率范围①驱动板13、开机之后显示器里有响声①灯管②变压器③少部分开关管14、屏幕的亮线①屏②驱动板15、水波纹、抖屏①有点麻烦，滤波电路有问题②供电不稳③排线接触不好16、菜单失灵①按键板②驱动板B：指示灯信号—7种状态1、指示灯不亮①电源部分②驱动板③按键板本身2、指示灯常亮（在有/无图像情况下进行）（1）指示灯常亮无图像：①高压板②驱动板③逻辑板（2）指示灯亮一下，就不亮有图像：①什么问题都有可能（3）指示灯不停的闪一般无图像：①电容鼓包（三星943NW）②驱动板③高压板（4）指示灯从一种颜色的亮跳到另一种颜色有图：①高压保护无图：①高压板（5）指示灯从不停的闪到常亮有图：①电路启动慢，可能电容鼓包无图：①可能任何问题（6）指示灯从不停的闪到不亮①可能任何问题四、PWM芯片引脚定义1、OB2269PWM芯片引脚定义①——GND 接地②——FB 反馈信号输入③——VIN 启动电压输入④——RI 振荡电阻连接⑤——RT 过压检测，过压保护⑥——SENSE 过流保护⑦——VDD 工作电压输入⑧——GATE 开关管驱动信号输出2、FAN7601 PWM芯片引脚定义①——VSTR 启动电压输入端②——CS/FB 反馈端③——AICH/SS 闭锁控制④——RT/CT 振荡阻容建外接端⑤——GND 接地⑥——OUT 开关管驱动信号输出端⑦——VCC 工作电压输入端⑧——VREF 5V基准电压端五、快速判断屏接口每对信号线之间有100Ω电阻相匹配（屏上，即逻辑板上）四个为单六，五个为单八，八个为双六，十个为双八负在前，正在后，时钟在二加之后。
液晶电视维修快速入门汇总
液晶电视维修快速入门上斌等待太久得来的东西多半已经不是当初自己想要的了。
一层秋雨一阵凉,一瓣落花一脉香,一样流年自难忘,一把闲愁无处藏。
幸福生活九字经:有希望,有事干,有人爱。
女人和女人做朋友,要之以绿叶的姿态,同时也要暗藏红花的心机。
1、显示器开机不上电,电源指示灯不亮,主要检查电源板、电源分两种:一是外置、二是内置（当然包括电源高压一体的易损坏的小元件一搬是:保险、电感、电容、开关管、稳压二极管等。
有些不是很常见的电源，是受CPU控制的，当按按键板开关时,CPU再给电源集电路信号，启动电源电路工作。
2、显示器亮一下就不亮了,或都不亮,电源指示灯亮,或有点点图像（不一定能看到的等等,这种情况看能不能正常关机,或者拔了信号线看指示灯的变化,大致确定是高压板还是灯管引起的故障。
还有一种情况可能是电源和驱动板引起的,首先检查高压板的电源供电,之后检查驱动板有没有启动信号给高压板,检查启动信号一般是量电压,按显示器开关（0-5V的跳变，确定电源板和驱动板是否正常，如果显示器的灯还不点亮,那就重点检查高压板和灯管了。
因为,现在的液晶显示器的高压板的设计一般都是对称的设计,而两边都坏的可能基本上没有。
一般老机容易出问题的是升压变压器和灯管,新机的保护电路和工艺问题比较的多。
检查一下高压板有没有保险、三极管、电容、电感、升压变压器等等之类的损坏;检查一下灯管线有没有松、插头有没有打火烧坏、线的绝缘、灯管两头是不是很黑、灯管有没有断等等。
有条件的维修员应该多备几根高压板,原因是:如果怀凝高压板与灯管故障时,可以插上一根高压板,快速精确判断故障所在。
3、19英寸以下的屏常用四灯、双灯、单灯的高压条,很多品牌机为了节约成本,高压条也有很多是集成在电源板里,如果修不好高压板时,电源板又和高压集成在一起,不可能全换,因为成本太高了,能修好是最好,不能修好的,就应该改造,找出高压板的供电脚、启动脚、地、亮度控制脚、接到替换的高压板里即可。
液晶维修_精品文档
液晶维修液晶维修：常见问题与解决方法引言随着技术的不断发展，液晶显示器已经成为我们日常生活中最常见的显示设备之一。
然而，由于长期使用或意外损坏，液晶显示器可能会出现各种问题，例如无显示、显示模糊、色彩不准确等。
本文将介绍液晶维修中常见的问题以及相应的解决方法，帮助读者更好地了解和解决液晶显示器的故障。
一、无显示问题1. 检查电源线和电源开关当液晶显示器无法正常显示时，首先需要检查电源线是否插紧，电源开关是否打开。
有时候，电源线可能会松动或脱落，导致显示器无法获取到电源信号。
此时，只需将电源线重新插入，并确保电源开关处于打开状态。
2. 检查连接线另一个常见的原因是连接线的问题。
请检查液晶显示器与计算机或其他设备之间的连接线是否正确连接，是否有损坏。
如果连接线出现问题，可以尝试更换新的连接线来解决无显示问题。
3. 调整亮度和对比度有时候，液晶显示器的亮度和对比度设置不正确，导致屏幕无显示。
在这种情况下，可以尝试调整亮度和对比度设置，通常可以通过显示器上的菜单键进行设置。
二、显示模糊问题1. 清洁显示屏显示屏上的灰尘和污渍可能会导致显示模糊。
为了解决这个问题，可以使用柔软的布料轻轻擦拭屏幕。
请注意，不要使用有腐蚀性的清洁剂，以防止损坏显示屏。
2. 调整分辨率显示器的分辨率设置不正确也可能导致模糊显示。
在计算机的显示设置中，可以尝试调整分辨率以获得更清晰的显示效果。
3. 检查图形驱动程序图形驱动程序的问题也可能导致显示模糊。
请确保计算机的图形驱动程序是最新的，并根据需要进行更新。
如果问题仍然存在，可以尝试卸载并重新安装图形驱动程序。
三、色彩不准确问题1. 调整色彩设置液晶显示器具有不同的色彩设置选项，包括亮度、对比度、饱和度等。
如果色彩不准确，可以尝试调整这些设置以获得更准确的色彩显示。
2. 校准显示器对于需要更专业色彩表现的用户，可以使用专业的显示器校准工具进行校准。
这些工具可以帮助您调整显示器的颜色和色彩准确度，以满足特定需求。
液晶电视维修培训
液晶电视维修培训液晶电视作为一种新型高清晰度的电视机，深受消费者喜爱。
但是，随着使用时间的增加，液晶电视出现故障的概率也在增加。
为了更好地了解液晶电视的维修方法，本文将从液晶电视维修基础知识、液晶电视常见故障及其处理方法、液晶电视的预防维修等方面进行介绍和探讨。
一、液晶电视维修基础知识1. 液晶电视的构造和工作原理液晶电视是指采用液晶显示技术的电视机。
液晶电视的主要构成部分是：LCD面板、光源（CCFL灯管或LED灯珠）、逆变电路板和信号处理电路板等。
液晶电视的原理是：在LCD面板上通过加电将LCD面板中的液晶分子按照特定的规律排列，控制液晶的状态并对入射的光进行旋转调制，产生和显示出图像。
2. 液晶电视维修工具和器材液晶电视维修需要使用一些特定的工具和器材，如：手电筒、万用表、烙铁、吸锡器、热风枪、红外检测仪、BGA焊接台等。
3. 液晶电视维修技术的要求液晶电视维修技术的要求包括：熟悉液晶电视基本知识和工作原理；具备电子电路修理、维修和检测技术；熟练使用电子维修仪器和设备；善于观察、分析和解决问题；有一定的机械和电工技能等。
二、液晶电视常见故障及其处理方法1. 显示器显示异常故障现象：显示器显示偏暗、颜色失真、有条纹或死点等。
处理方法：检查CCFL灯管或LED灯珠是否发亮，检查信号线和电源线有无松动或接触不良，检查信号处理电路板能否正常工作，检查LCD面板中是否有漏液和氧化现象等。
2. 电源故障故障现象：液晶电视不能正常开机或不能保持正常供电状态。
处理方法：检查电源线是否正常连接，检查电源是否过载或短路，检查电能质量和电压稳定性等。
3. 声音故障故障现象：液晶电视声音异常或声音缺失。
处理方法：检查喇叭或音箱是否接触松动或损坏，检查音频信号线是否连接正常，检查音量是否调节合理，检查信号处理电路板是否正常工作等。
4. 按钮故障故障现象：按键失灵或按键功能受限。
处理方法：检查按键连接是否松动或打结，检查按键开关是否正常弹起等。
液晶电视维修快速入门汇总
液晶电视维修快速入门汇总液晶电视维修是一项技术性较强且需要一定专业知识的工作。
对于初学者来说，想要快速入门液晶电视维修并掌握一些基础的维修技能不是一件容易的事情。
本文将汇总液晶电视维修的快速入门知识，帮助初学者迅速了解液晶电视的工作原理、常见故障以及简单的维修方法。
一、液晶电视的工作原理液晶电视是通过控制液晶屏幕上的液晶分子来实现显示效果的。
液晶是一种具有光学特性的有机化合物，能够根据外界电压的变化改变自身的透光性。
液晶电视的显示原理是将液晶分子放置在两层电极之间，当电压通过电极加到液晶上时，液晶分子会发生变化，从而改变光的透射与反射，实现图像的显示。
二、常见故障及解决方法1.视频无法显示：这可能是由于视频信号源的问题，可以检查信号源是否正常工作，尝试更换信号线或调整信号源设置。
若确认信号源正常，那可能是面板和主板之间的连接问题，可以尝试重新连接。
2.画面颜色异常或花屏：这种情况可能是由于面板驱动板电压输出异常导致的，可以检查电压输出情况，若异常，可以尝试更换或修复驱动板。
3.声音无法输出：这可能是音频模块故障，可以检查音频线是否连接正常，调整音量是否有误。
若还是无法输出声音，那可能是音频芯片或音频模块出现问题，可以尝试更换或修复。
4.不亮或无法开机：这种情况可能是由于电源模块故障导致的，可以检查电源线是否连接稳定，检查电源模块输出电压是否正常。
若输出电压不正常，那可能是电源模块损坏，需要更换或修复。
三、维修工具准备1.万用表：用于测试线路是否通电、电压值是否正常等。
2.电烙铁：用于焊接电路元件或修复焊接不良的部分。
3.电源测试器：用于测试电源模块的电压输出情况。
4.热风枪：用于修复电路板上的焊接不良或更换元件。
四、维修步骤1.断电：在进行任何维修操作之前，务必将电视的电源插头拔掉，确保安全。
2.打开电视：拆掉电视外壳，将内部电路暴露出来。
3.检查线路：使用万用表检查线路是否通电，是否有短路或开路现象。
液晶显示器维修手册
液晶显示器维修手册一、简介液晶显示器是现代电子设备中广泛使用的显示技术，但由于复杂的内部结构和电路，常常出现各种故障。
本手册将介绍液晶显示器的常见问题及其维修方法，以帮助读者解决问题并提高维修效率。
二、故障排查与诊断1. 无法开机- 检查电源线是否插紧- 检查插座是否通电- 检查是否有电源故障2. 显示画面异常- 出现花屏现象：重新插拔视频线，检查信号源是否正常- 显示模糊或颜色失真：检查信号线接触是否良好，进行芯片检测和更换- 亮度调节失效：检查背光灯管是否破损，更换不良效果3. 屏幕闪烁- 检查显示器与电脑的连接线是否接触良好- 检查电源是否稳定- 检查显卡驱动是否需要更新4. 触摸功能失效- 清洁触摸屏幕的表面，检查表面是否有划痕或损坏- 检查触摸板与主板的连接线是否断开- 重新校准触摸功能三、拆解与更换零件1. 工具准备- 甲字螺丝刀- 螺丝刀套装- 塑料开胶棒- 吸盘2. 拆解步骤a) 关闭电源，拔下电源线和视频线b) 使用吸盘把显示器前面板抽离c) 依次拆解背板、电路板和遮盖板，注意不要划伤电路板和相关零件3. 更换零件a) 根据故障现象找出需要更换的零件b) 谨慎拆卸故障部件，注意不要损坏其他零件c) 插入新零件，确保与相关线路连接稳固d) 重新组装显示器，注意线路的正常布放和连接四、维护与保养1. 清洁- 使用专用洁净布轻轻擦拭显示屏表面- 避免使用有腐蚀性的溶剂和清洁剂- 定期清理内部灰尘2. 使用- 避免长时间高亮度显示，以免影响屏幕寿命- 避免频繁开关屏幕，以减少电视背光管和电路板的损耗- 避免触摸屏幕用力过度，以免划伤或损坏五、安全注意事项1. 在拆解显示器时，务必注意安全，避免触电或其他意外伤害2. 当更换零件时，确保显示器断电，避免触及有电的部件3. 拆解零件时要轻拿轻放，避免损坏显示器的内部结构和电路4. 若遇到不确定的情况或操作困难，应该寻求专业人员的帮助，避免损坏设备六、结语本手册对液晶显示器的维修过程进行了简要介绍，包括故障排查与诊断、拆解与更换零件、维护与保养等方面。
显示器维修常识
显示器维修常识对于使用电脑的人来说，显示器是我们日常工作和娱乐的重要设备之一。
然而，由于长时间的使用或意外损坏，显示器可能会出现各种问题，影响我们的正常使用。
为了帮助大家更好地了解显示器的维修常识，本文将介绍一些常见的显示器问题及其解决方法。
一、显示器无法正常开机如果显示器无法正常开机，首先要检查一下电源线是否连接好，是否有断电的情况。
确保电源线没有松动或损坏，并且电源插座正常工作。
如果电源线没有问题，则需要检查显示器的电源开关是否正常，以及电源是否供电。
如果一切正常，但显示器仍然无法开机，可能是显示器内部电路故障或其他硬件问题，建议请专业人士进行维修。
二、显示器画面模糊或颜色失真当显示器的画面模糊或颜色失真时，首先要检查一下分辨率设置是否正确。
打开电脑的显示设置，选择适合您显示器的分辨率，并确认设置生效。
如果问题依然存在，可能是显示器的信号线松动或连接不良导致的。
检查一下信号线是否连接好，并尝试重新插拔一次。
如果问题仍未解决，可能是显示器内部的故障，需要寻求专业的维修帮助。
三、显示器闪烁或黑屏当显示器频繁闪烁或出现黑屏现象时，首先要检查一下显示器的刷新率设置。
打开电脑的显示设置，将刷新率设置为适合您显示器的数值，并确认设置生效。
如果问题依然存在，可能是显示器的电源线或信号线接触不良导致的。
请检查并重新插拔一次相关线缆。
如果问题仍然无法解决，可能是显示器的背光管老化或其他硬件问题，建议请专业人士检修。
四、显示器出现亮点或暗点当显示器的屏幕上出现亮点或暗点时，可能是液晶屏出现故障。
此时，我们可以使用一款专业的屏幕修复软件来尝试修复。
在使用修复软件之前，确保您的显示器处于关闭状态。
下载并运行修复软件，按照软件的指导依次进行操作。
修复过程可能需要花费一些时间，请耐心等待。
如果软件修复无效，则可能是液晶屏的物理故障，需要联系厂家进行更换或维修。
五、注意显示器的保养为了延长显示器的使用寿命，我们还需要注意以下几点保养常识。
显示器维修基础知识
显示器维修基础知识显视器的基础维修资料给大家参考～！显示器注意事项一、通电时要小心，不要接错电源。
打开显示器后盖后，应注意不要碰触高压嘴、电源电路、行输出变压器及视频放大管等，以免发生触电事故。
二、不可随意用大容量保险丝或其他导线代替保险管和保险电阻。
保险管烧断，应先查明原因，再恢复供电，以防止损坏其他元器件，扩大故障范围。
三、亮度失控的情况下，应尽量减少开机时间，避免烧坏显像管及视放管。
四、在电脑的整套设备中，显示器内电压最高。
单色显示器阳极电压为10000V左右，彩色显示器的阳极电压有24000V左右，因此，检修时一定要注意安全。
工作台要保持干燥、整洁，测试是否有高压时切忌不可用拉弧法，也不可用万用表测量，否则会造成触电或毁坏器件和仪器等。
测试必须用专用高压测量仪器进行测量。
五、检修时，应按原布线焊接，线扎的位置不可挪动，尤其是高压线路和信号线路走线，应该注意恢复原样。
六、在通电检查时，有条件的最好在所修机器与电源之间接一个隔离变压器。
当发现任何元器件太热或有烧焦的气味时，应将电源断开。
七、在更换元器件，特别是更换电路图或印制板上有注明的一些重要器件时，必须采用相同型号的器件，决不可随意使用代用件。
当电路发生短路时，对所有因发热过甚而引起变色变质的器件都应全部换掉。
换件时请断开电源。
当更换电源上的器件时，必须对滤波电容进行放电，以免造成电击。
八、代换元器件必须是同类型、同规格的，不应随意加大规格，更不允许减小规格，如大功率晶体管不能用中功率晶体管代替，高频率快恢复二极管不能用一般普通的二极管代替。
但也不能随意用大功率管代替中功率管，因为这样代替的结果，表面上解决了问题，但实际上并没有真正解决。
例如晶体管击穿，可能是该管质量不好，也可能是工作点发生了变化。
如果是由于电解电容器漏电太严重而引起工作点变化，却仅仅代换了晶体管（用大功率管代替中功率管，而没有换掉故障电容器），那么，不但故障没有真正的解决，甚至可能扩大故障面，引起前后级工作不正常。
液晶显示器维修手册
液晶显示器维修手册第一章: 引言液晶显示器维修手册是为了帮助用户了解液晶显示器的维修和故障排除方法而编写的。
本手册将提供液晶显示器常见问题的解决方案和处理方法，以确保用户能够迅速恢复屏幕的正常运行。
第二章: 基础知识在进行液晶显示器维修之前，用户需要了解一些基础知识。
液晶显示器是通过液晶技术显示图像的设备。
它是由像素组成的，每个像素都由液晶层和光源背光组成。
用户需要熟悉液晶显示器的组成部分、原理和常见故障类型。
2.1 液晶显示器的组成部分液晶显示器由多个组件组成，包括面板、背光源、控制电路、接口等。
用户需要了解这些组件的功能和相互关系。
2.2 液晶显示器的工作原理液晶显示器的工作原理包括电压控制液晶颗粒来控制光的通过、背光源的照明方式以及图像传输的过程。
用户需要熟悉这些原理，以便更好地进行维修工作。
2.3 常见故障类型液晶显示器常见故障类型包括无法开机、黑屏、色彩失真、图像闪烁等。
用户需要了解每种故障类型的原因和相应的维修方法。
第三章: 维修步骤本章将详细介绍用户在维修液晶显示器时需要采取的步骤。
3.1 故障诊断在开始维修前，用户需要先进行故障诊断。
通过观察、测试和排除法等方法，找出故障产生的原因。
3.2 维修工具和材料准备用户需要准备一些常用的维修工具和材料，如螺丝刀、电压表、焊接工具等。
这些工具和材料在维修过程中起到关键作用。
3.3 维修操作步骤在进行维修操作时，用户需要按照以下步骤进行：1) 关闭电源并拔掉电源线；2) 拆卸外壳以获得维修接触面；3) 检查电源问题，如电源线是否损坏或电源板是否故障；4) 检查信号线或接口问题，确保连接良好；5) 检查背光源是否正常运行；6) 检查控制电路和面板问题；7) 清洁显示屏和其他组件；8) 重新组装并测试修复效果。
第四章: 常见故障与解决方案本章将列举液晶显示器常见的故障情况，并提供相应的解决方案。
4.1 无法开机当液晶显示器无法开机时，可能是由于电源故障、信号线松动或电源线接触不良等原因造成。
液晶显示器故障维修大全
液晶显示器故障维修大全液晶显示器故障维修大全一、液晶显示器的概念：液晶是一种介于固态和液态之间的具有规则性分子排列及晶体的光学各向异性的有机化合物。
液晶在受热到一定温度的时候会呈现透明状的液体状态，而冷却则会出现结晶颗粒的混浊固体状态，因为其物理上具有液体与晶体的特性，故称之为“液晶”。
液晶显示器实际上就是以液晶为显示模块制作的显示器。
液晶显示器中的液晶体在工作时并不发光，而是控制外部光的通过量。
当外部光线通过液晶分子时，液晶分子的排列扭曲状态不同，光线的通过量就不同，从而实现了亮暗变化，利用这种原理可重现图像。
液晶分子扭曲的大小由加在液晶分子两边的电压差决定，因而可以实现电到光的转换。
即用电压的高低控制光的通过量，从而把电信号转换成光信号，将图像显示出来。
二、液晶显示器的结构：1. 从外观看，液晶显示器主要包括显示器外壳、显示器电源开关、功能按钮、支架及液晶显示屏（PANEL）等。
2. 从内部结构看，液晶显示器主要由驱动板（主控板）、电源板、高压板（有的和电源板设计在一起）、功能面板、VGA接口、DVI接口、液晶面板（包括液晶分子、液晶驱动芯片、彩色滤光片、偏光板、导光板等）、背光灯管组成。
液晶显示器内部结构实物图三、液晶显示器内部1. 驱动板：驱动板也叫主控板，主要用以接收、处理从外部送进来的模拟（VGA）或者数字（DVI）图像信号，并通过屏线送出驱动信号，控制液晶面板工作。
驱动板上主要包括微处理器、图像处理器、时序控制线片、晶振、各种接口及直流电压转换电路等，它是液晶显示器的检测控制中心和大脑。
2. 电源板：电源板的作用是将90~240V的交流电压转变为12V、5V、3.3V 等直流电压，供给驱动板、液晶面板等工作。
3. 高压板（又称升压板、高压条、INVERTER）：高压板主要是将主板或电源板输出的12V的直流电压转变为背光灯管启动和工作需要的1500-1800V的高频高压交流电。
有的液晶显示器的电源板和高压板会做在一起，即所谓的电源背光二合一板。
液晶屏维修手册
液晶屏维修手册第一章液晶屏基础知识1.1 液晶屏的构成液晶屏是由液晶显示层、背光模组和驱动电路组成的。
其中，液晶显示层是最核心的部分，它由液晶分子和玻璃基板构成，通过变化分子排列来控制光的透过程度，从而显示出图像。
1.2 液晶屏的工作原理液晶屏通过控制液晶分子的排列方向和透光程度来显示图像。
液晶分子在高电压的作用下会重新排列，从而改变光的透过程度，在背光的照射下形成可见的图像。
1.3 液晶屏常见问题及解决方法液晶屏常见问题包括亮度不足、色彩失真、残影、显示不稳定等。
解决方法可以通过调节亮度、对比度和色彩设置，检查接口连接是否良好，或者进行驱动程序的更新。
第二章液晶屏维修工具及材料2.1 维修工具液晶屏维修需要准备一些专业的工具，如液晶屏打开工具、压力调节器、背光测试仪等。
这些工具能够帮助维修人员更好地进行故障检测和维修操作。
2.2 维修材料常用的液晶屏维修材料包括导电胶带、屏幕清洁液、背光模组等。
导电胶带用于修复导电连接问题，屏幕清洁液可以去除污渍，背光模组则是更换背光光源。
第三章液晶屏维修步骤3.1 故障排除在进行液晶屏维修之前，首先需要对故障进行排除。
通过观察屏幕显示情况、检查信号线和电源连接是否正常，可以初步确定故障点。
3.2 液晶屏打开液晶屏打开是为了进一步检查内部元件和部件的情况。
使用专业的液晶屏打开工具可以轻松打开液晶屏，注意避免过度用力导致屏幕破裂。
3.3 液晶屏维修根据故障点，进行具体的维修操作。
比如，修复导电连接问题可以使用导电胶带进行修复，更换背光光源则需要将原有的背光模组取下，并安装新的背光模组。
3.4 维修完毕在维修完成后，需要仔细检查维修效果，并进行相关功能和显示测试。
确保液晶屏全部功能正常后，将液晶屏重新封装好，完成维修工作。
第四章液晶屏维修注意事项4.1 安全注意在进行液晶屏维修时，需要注意自身安全和设备安全。
避免触摸高压元件和剧毒物质，注意使用绝缘工具，确保维修操作的安全性。
液晶电视维修知识简介
3、图像有竖线或横线。可能的原因有：
• 液晶片与接口板间的导电膜接触不良，引 起某列或某行的TFT截止 • TFT驱动板故障，换屏
五 液晶电源板维修简介
• 液晶电视电源板输出一般 为待机5V,数字板12V,背光板用24V。其中 待机5V电路比较简单为一般的开关电源电路。 如果出现三无故 障时首先检查5V是否正常，如果不正常应检查待机电源电路， 5V正 常则检查数字板是否输出开机高电平，无高电平输出一般为数字板不 良。数字板有开机电平而无24V 12V可以判断为电源板故障。 • 电源板可以在开机脚和5V间加470-1K电阻模拟开机进行维修，由于 背光板24V电流较大，为提高电源的工作效率，液晶电源都有PFC功 率因数电路。这个电路其实也可以简单理解为将整流后300V应用DCDC逆变为390V.可以通过测量大电容的电压是否为390来判断这部分 电路是否故障。24V和12V电路为同一个开关电源电路，只不过其输 入为390V，其开关管一般用2个大功率场效应管，可以直接测量其是 否击穿，如果短路首先测量输出整流二极管有没有损坏。其次应更换 其激励振荡集成块。24V无输出可以测量激励IC的供电是否正常，激 励IC的供电由开机电路来控制。其次可以暂时断开保护电路看输出是 否 正常，判断是否保护电路问题。
• 光源模组：主要由灯管、反射板、导光板、散 射板、棱镜片和保护膜等组成。
2、TFT驱动板(中控板）
主要包括：输入信号连接器、时序控制器、帧缓冲器、DC-DC转换及 基准电压、扫描驱动IC和数据驱动IC等。
3、背光板
主要包括：输入连接器、背光控制IC、N沟道双MOSFET、变压器、
输出连接器和检测保护电路等。
四、液晶屏常见故障
1、黑屏，背光不亮。可能的原 因有：
液晶显示器维修资料
液晶显示器维修资料一、电源由于解码板需要的供电电压都比较低，所以对电源的滤波效果要求比较高。
时间用长的一些机子刚开机一亮即灭，或者是平时开机工作时画面轻微的忽明忽暗，有时能开机有时不能开机，就极有可能是电源供电不足造成，这些故障在单独电源盒供电只需代换试一试就很容易解决，如果是内置供电那就需拆机检查，主查滤波电路，只要是靠近发热元件的都应该是首换对象。
也可用外接电源并上去试，因为12V和5V很容易做到。
二、高压板(灯管和高压板一起来讲)首先高压板供电良好也是至关重要，高压板坏的典型故障就是开机指示灯亮，能够控制，主机不亮或者一亮即灭。
若是灯管坏(应该说多灯的显示屏不可能一起坏，一般只是坏一根)，故障也是一亮即灭。
这样就给维修人员造成一些障碍，不知道到底是灯管坏还是高压板坏，所以我建议维修人员自备一个单灯的高压驱动板，在维修时可以单独用电源驱动板，把每一根灯管都试一遍，一灯两线，两灯四线，四灯八线。
都很好接，只需接其中两根一样的线就可。
四灯六线的取两根同颜色的粗线接上可以试。
基本上不管灯管大小全部都可以试出灯管的好坏，我从12寸到3X寸都试过。
判断完灯管后就可以检查高压板了，如果是单块高压板，我建议直接换整块，价格便宜且省事。
如果是和电源一体，首查高压板供电保险，再查振荡三极管、二极管，其实上面零件很少，可以用表逐个全测一遍也花不了几分钟，有的用振荡IC都不是怎么好买，激励IC一般很少坏，我修了很多只是碰到一、二例。
当然在对整合式高压板无计可施的时候可以用单独的高压板代替，只要空间允许。
三、解码板解码板坏的几率也是比较大，一般冬天坏的多。
都是由于使用者身上的静电在触摸接键的时候导致解码板损坏，好的液晶在按键上就有放电脚，并加了几层屏蔽，维修人员在更换按键时千万不要随意把五脚的按键用四脚来代替，这样就留下了隐患。
解码芯片的损坏率和MCU的损坏率基本相等，GM系列解码芯片基本上都是键控对地漏电，如果遇到这种系列的芯片，键控脚3.3V电压被拉圬，更换按键无效，直接换芯片OK(这种芯片也比较好买，只是价格昂贵与整体代换解码板价格相当)。
液晶电视维修知识点
液晶电视维修知识点随着科技的进步和人们生活水平的提高，液晶电视作为一种高清晰度、高色彩还原度的电视产品，受到了越来越多人的喜爱。
然而，由于使用不当或长时间使用等原因，液晶电视也会出现各种故障。
本文将介绍一些常见的液晶电视故障及其维修知识点，以帮助读者更好地解决故障问题。
第一，图像无显示对于液晶电视来说，最常见的故障之一就是图像无显示。
当我们打开电视，却发现屏幕一片漆黑时，我们可以尝试以下的解决办法。
1.检查电源线和电源插座是否正常连接，拔插一下试试。
2.确认电视是否处于待机或休眠状态，按下遥控器的电源键，看是否能够唤醒电视。
3.检查电视背面的背光灯是否正常发亮，如果不亮，可能是背光灯故障。
需要找专业维修人员来修复。
4.重新连接信号源线，如HDMI线或AV线，确保信号源线与电视连接稳定。
如果上述方法都无法解决问题，建议联系厂家的售后服务中心或专业的维修人员进行处理。
第二，图像模糊或颜色失真有时候，我们可能会遇到液晶电视图像模糊或颜色失真的情况。
这可能是以下原因导致的。
1.信号源问题：检查输入的信号源是否正常。
可以尝试切换不同的输入端口或更换信号源线。
2.分辨率设置：如果图像模糊，可能是分辨率设置不当导致的。
可以尝试调整电视的显示设置，选择适合的分辨率。
3.调整图像设置：液晶电视通常提供了一些图像调整选项，如对比度、亮度、色调等。
可以尝试调整这些选项，看是否能够改善图像质量。
4.检查液晶屏幕是否有刮痕或污渍，需要小心清洁，可使用专业的液晶屏清洁剂以及柔软的纤维布进行清理。
如果以上方法无效，建议联系专业维修人员进行维修。
第三，声音无法输出或声音异常声音问题也是液晶电视常见的故障之一。
如果你发现电视没有声音或声音异常，可以尝试以下方法排除故障。
1.检查音量设置：确保音量设置合理，不要将音量调到静音状态。
2.检查音频输出线：确认音频输出线与电视连接稳定，没有松动或断裂。
3.检查外部音响设备：如果你连接了外部音响设备，确认设备是否正常工作，并检查连接线是否正常。
液晶显示器维修
液晶显示器维修概述液晶显示器是一种常见的电子显示设备，它广泛应用于电脑、电视和移动设备等领域。
然而，由于长时间使用或操作不当，液晶显示器可能会出现各种故障。
本文档将介绍液晶显示器常见的故障及其维修方法。
故障现象1.无显示–检查电源线是否接触良好。
–确认电源开关是否打开。
–检查输入信号线是否连接正确。
–考虑更换电源适配器。
2.显示不稳定或闪烁–检查信号线是否松动或损坏，如有必要，请更换信号线。
–考虑更换电源适配器或扩展器。
–调整显示器的刷新率和分辨率。
–清理显示器的连接接口和插头。
3.画面偏色或色彩异常–调整显示器的色彩设置，尝试恢复默认设置。
–检查信号线是否连接良好，如有必要，请更换信号线。
–考虑更换显示器的数据线。
4.黑屏或卡屏–检查显示器的背光灯是否工作正常，如有必要，请更换背光灯。
–检查显示器的屏幕是否有物理损坏，如有必要，请更换显示器。
–清理显示器的散热孔和风扇，确保其正常散热。
维修方法1.无显示–检查电源线是否接触良好。
确保电源线插头与电源插座连接牢固，没有松动。
–确认电源开关是否打开。
对于液晶显示器，通常位于屏幕的右侧或底部。
–检查输入信号线是否连接正确。
确保信号线插头与显示器的输入接口相匹配，并且连接牢固。
通常，液晶显示器的输入接口有VGA、HDMI、DVI等。
–考虑更换电源适配器。
如果电源适配器故障，导致液晶显示器无法正常工作，需要更换一个适配器。
2.显示不稳定或闪烁–检查信号线是否松动或损坏，如有必要，请更换信号线。
信号线在长时间使用或频繁插拔的情况下可能会磨损或损坏，导致显示不稳定或闪烁。
–考虑更换电源适配器或扩展器。
故障的电源适配器或扩展器可能会导致液晶显示器的电压不稳定，从而导致显示不稳定或闪烁的问题。
–调整显示器的刷新率和分辨率。
错误的刷新率和分辨率设置可能会导致显示不稳定或闪烁。
可以在操作系统的显示设置中进行调整。
–清理显示器的连接接口和插头。
脏污或氧化的接口和插头可能会导致不稳定的信号传输，从而导致显示不稳定或闪烁。
Chapter 显示器维修预备知识
Chapter01显示器维修预备知识1.1液晶显示器的种类1.1.1按物理结构分类1.1.2按接口分类1.2液晶显示器的概念及结构1.2.1液晶显示器的概念1.2.2液晶显示器的结构1.3液晶显示器电路组成1.3.1电源供电电路1.3.2控制驱动电路1.4液晶显示器的工作原理1.4.1TFT型液晶显示原理1.4.2TN型液晶显示原理1.4.3STN型液晶显示原理1.5如何测试液晶显示器的坏点1.6习题Chapter02液晶显示器元器件的检测与维修2.1电子电路的重要概念2.2电阻器检测与维修方法2.2.1电阻器在电路中的符号2.2.2电阻器的分类2.2.3电阻器的标注方法2.2.4电阻器好坏的检测方法2.2.5用指针万用表检测电阻2.2.6用数字万用表检测电阻2.2.7电阻器代换方法2.3电容器检测与维修方法2.3.1电容器的功能2.3.2电容器在电路中的符号2.3.3电容器的分类2.3.4电容器的标注方法2.3.5用指针万用表检测电容器的好坏2.3.6用数字万用表检测电容器的好坏2.3.7电容器的代换方法2.4电感器的检测与维修方法2.4.1电感器的功能2.4.2电感器在电路中的符号2.4.3电感器的分类2.4.4电感器的标注方法2.4.5用指针万用表检测电感器2.4.6用数字万用表检测电感器2.4.7电感器的代换2.5二极管的检测与维修方法2.5.1半导体概念及种类2.5.2二极管的分类2.5.3二极管的符号2.5.4常规二极管好坏的检测方法2.5.5光电二极管的检测方法2.5.6二极管的代换方法2.6三极管的检测与维修方法2.6.1三极管的三种状态2.6.2三极管的分类2.6.3三极管的符号2.6.4三极管类型及电极判定2.6.5识别锗管和硅管2.6.6三极管好坏的检测方法2.6.7三极管的代换方法2.7场效应管的检测与维修方法2.7.1场效应管的分类2.7.2场效应管的电路符号2.7.3判别场效应管的极性2.7.4区分N沟道和P沟道场效应管2.7.5用指针万用表判断场效应管好坏2.7.6用数字万用表判断场效应管好坏2.7.7场效应管的代换方法2.8晶振的检测与维修方法2.9集成稳压器的检测与维修方法2.9.1集成稳压器的功能2.9.2集成稳压器的分类与电路符号2.9.3常用集成稳压器2.9.4集成电路故障分析2.9.5集成电路好坏的检测方法2.9.6集成稳压器的检测与好坏判断2.10集成运算放大器的检测与维修方法2.10.1集成运算放大器的功能2.10.2集成运算放大器的分类及电路符号2.10.3常用集成运算放大器2.10.4集成运算放大器的检测与好坏判断2.11数字集成电路的检测与维修方法……Chapter03液晶显示器常用维修工具Chapter04基本单元电路Chapter05液晶显示器维修方法Chapter06液晶显示器开关电源电路故障分析与维修Chapter07液晶显示器高压电路故障分析与维修Chapter08液晶显示器驱动板故障分析与维修Chapter09液晶显示器液晶面板故障分析与维修Chapter10液晶显示器维修资料第1章液晶显示器维修基础1.1液晶基础知识1.1.1液晶的发现1.1.2液晶显示屏1.2液晶显示屏的结构及驱动方式1.2.1TN液晶显示屏的结构及驱动方式1.2.2STN液晶显示屏及其驱动方式1.2.3TFT液晶显示屏及其驱动方式1.3TFT液晶显示屏色彩显示及TFT液晶面板组成1.3.1液晶显示屏色彩的显示1.3.2TFT液晶面板的组成1.4液晶显示器的组成、工作过程与技术指标1.4.1液晶显示器的结构1.4.2液晶显示器电路板的作用1.4.3液晶显示器的工作过程.1.4.4液晶显示器的特点及主要技术指示第2章液晶显示器元器件及电路图的识别2.1通用电子元件的识别与检测2.1.1电阻器的识别与检测2.1.2电容器的识别与检测2.1.3电感器的识别与检测2.2半导体元件的识别与检测2.2.1半导体二极管的识别与检测2.2.2三极管的识别与检测2.2.3场效应管的识别与检测2.2.4光耦合器的识别与检测2.3集成电路与三端稳压器的识别与检测2.3.1三端稳压器的识别与检测2.3.2液晶显示器集成电路的识别与检测第3章液晶显示器电路图的识读及维修技法3.1液晶显示器电路图的识读3.1.1框图的识读3.1.2电路原理图的识读3.1.3印制电路板图的识读3.2液晶显示器维修方法及注意事项3.2.1液晶显示器维修技法概述3.2.2液晶显示器常用的维修方法3.3液晶显示器常用维修工具3.3.1焊接工具3.3.2防静电设备3.4液晶显示器常用维修仪器仪表3.4.1万用表3.4.2示波器3.4.3编程器3.4.4信号发生器第4章液晶显示器的拆卸4.1液晶显示器的拆卸工具4.1.1常用工具4.1.2专用拆机工具4.1.3其他辅助工具4.2典型液晶显示器的拆卸4.2.1联想15英寸液晶显示器的拆卸4.2.2飞利浦液晶显示器的拆卸方法和技巧4.3TCLML-56液晶显示器的拆卸方法第5章液晶显示器电源电路的工作原理及维修5.1液晶显示器电源电路的结构5.2液晶显示器开关电源电路的分析与维修方法5.2.1开关型稳压电源的基本原理、组成与结构5.2.2开关型稳压电源电路的种类5.2.3电源电路的保护措施5.2.4典型开关电源电路分析5.2.5功率因数补偿(PFC)型开关电源电路5.2.6典型电源适配器电路分析5.2.7开关电源的替换方法5.2.8开关电源的维修方法5.2.9液晶显示器电源电路维修实例5.3液晶显示器DC／DC变换器的原理及维修5.3.1DC／DC变换器的基本原理5.3.2典型DC／DC变换器的分析5.3.3DC／DC变换器的维修方法第6章液晶显示器高压电路板分析6.1液晶显示器高压电路板基础知识6.1.1高压电路板的作用6.1.2高压电路板电路的摹本工作原理6.2液晶显示器高压电路板电路分析6.2.1典型高压电路板电路分析6.2.2其他几种高压电路板电路介绍6.2.3“PWM控制1C+半桥结构驱动电路”高压电路板电路6.2.4由BIT3101组成的高压电路板电路6.3液晶显示器高压电路板替换的方法6.3.1高压电路板替换6.3.2高压电路板的维修第7章液晶显示器主电路板的工作原理及维修实践7.1主电路板构成7.2液晶显示器主电路板输入接口电路介绍7.2.1VGA接口7.2.2DVI接口7.2.3接口检测电路7.3A／D转换电路及图像信号处理电路7.3.1液晶显示器主电路板A／D转换电路7.3.2液晶显示器主电路板主控电路7.3.3典型主控芯片介绍7.3.4主控电路故障检修7.4液晶显示器系统控制电路7.4.1微控制器的组成及其工作原理7.4.2实际系统控制电路分析7.4.3键盘控制及指示电路7.5液晶显示器主电路板输出接口电路7.5.1驱动板输出接口信号的传输方式7.5.2TTL输出接口7.5.3LVDS输出接口7.5.4其他接口介绍7.6液晶显示器主电路板替换的方法7.6.1常用“通用主电路板”介绍与选配7.6.2编程器介绍7.6.3主电路板替换与点屏7.6.4液晶显示器主电路板维修实例第8章液晶面板及背光灯8.1液晶面板型号及参数8.1.1液晶面板型号8.112常用液晶面板的技术参数8.2液晶面板接口电路8.2.1RGB信号8.2.2TTL、LVDS接口液晶面板的DCLK和HS／VS／DE信号解析8.2.3其他信号解析8.3常用液晶面板组件接口引脚功能介绍8.3.1TTL液晶面板8.3.2LVDS液晶面板8.3.3其他接口液晶面板举例8.4液晶面板的连接8.4.1玻璃基板连接方式8.4.2液晶面板屏线介绍8.5液晶面板故障及维修8.5.1液晶面板故障介绍8.5.2液晶面板的替换8.6液晶显示器件的采光技术及灯管更换8.6.1背光源采光技术8.6.2背光灯管的选择及更换技术第9章音频处理电路9.1单路音频处理电路9.2双路输入的音频处理电路9.3常见故障检修第10章各种品牌液晶显示器工厂模式进入方法及维修模式中的常用英文注释10.1液晶显示器工厂模式的进入10.2维修模式中的常用英文注释。
