一种简易的红外遥控开关原理与设计

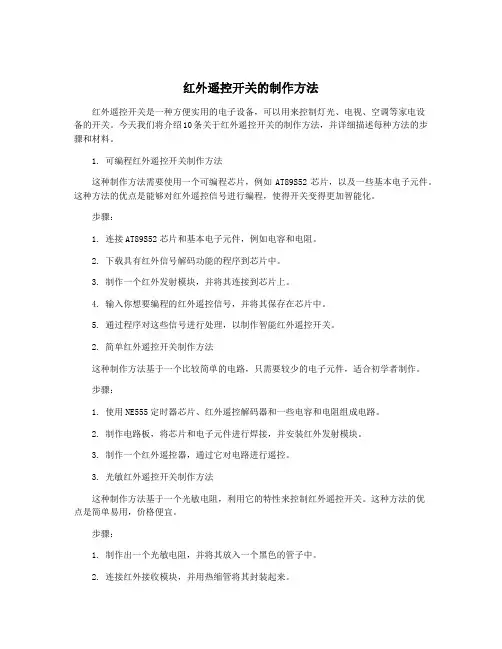

红外遥控开关的制作方法
红外遥控开关的制作方法红外遥控开关是一种方便实用的电子设备，可以用来控制灯光、电视、空调等家电设备的开关。
今天我们将介绍10条关于红外遥控开关的制作方法，并详细描述每种方法的步骤和材料。
1. 可编程红外遥控开关制作方法这种制作方法需要使用一个可编程芯片，例如AT89S52芯片，以及一些基本电子元件。
这种方法的优点是能够对红外遥控信号进行编程，使得开关变得更加智能化。
步骤：1. 连接AT89S52芯片和基本电子元件，例如电容和电阻。
2. 下载具有红外信号解码功能的程序到芯片中。
3. 制作一个红外发射模块，并将其连接到芯片上。
4. 输入你想要编程的红外遥控信号，并将其保存在芯片中。
5. 通过程序对这些信号进行处理，以制作智能红外遥控开关。
2. 简单红外遥控开关制作方法这种制作方法基于一个比较简单的电路，只需要较少的电子元件，适合初学者制作。
步骤：1. 使用NE555定时器芯片、红外遥控解码器和一些电容和电阻组成电路。
2. 制作电路板，将芯片和电子元件进行焊接，并安装红外发射模块。
3. 制作一个红外遥控器，通过它对电路进行遥控。
3. 光敏红外遥控开关制作方法这种制作方法基于一个光敏电阻，利用它的特性来控制红外遥控开关。
这种方法的优点是简单易用，价格便宜。
步骤：1. 制作出一个光敏电阻，并将其放入一个黑色的管子中。
2. 连接红外接收模块，并用热缩管将其封装起来。
3. 将一些电阻和电容连接到电路板上，用它来控制光敏电阻输入的信号。
4. 制作一个红外遥控器，向电路板发送控制信号。
4. CD4017红外遥控开关制作方法这种制作方法基于一个CD4017集成电路，利用它的内部逻辑来控制红外遥控开关。
这种方法的优点是实现方便，性能稳定。
步骤：1. 连接CD4017集成电路、电容、电阻和LED灯，制作出一个电路板。
2. 连接红外接收模块和CD4017集成电路，以接收红外信号并对其进行处理。
3. 制作一个红外遥控器，并用它来控制CD4017电路板。

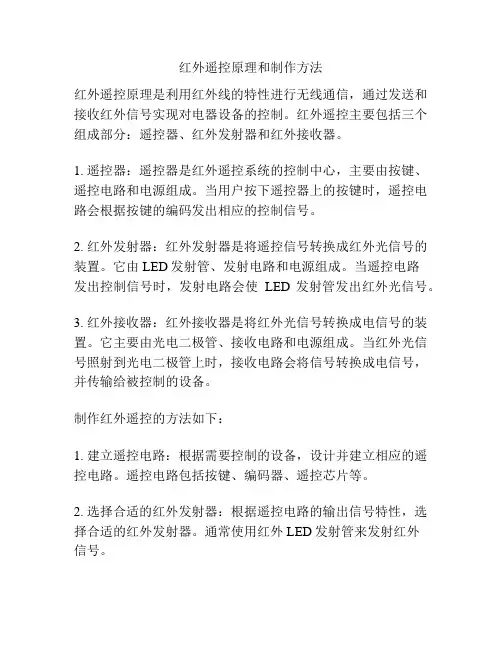

红外遥控原理和制作方法
红外遥控原理和制作方法红外遥控原理是利用红外线的特性进行无线通信，通过发送和接收红外信号实现对电器设备的控制。
红外遥控主要包括三个组成部分：遥控器、红外发射器和红外接收器。
1. 遥控器：遥控器是红外遥控系统的控制中心，主要由按键、遥控电路和电源组成。
当用户按下遥控器上的按键时，遥控电路会根据按键的编码发出相应的控制信号。
2. 红外发射器：红外发射器是将遥控信号转换成红外光信号的装置。
它由LED发射管、发射电路和电源组成。
当遥控电路发出控制信号时，发射电路会使LED发射管发出红外光信号。
3. 红外接收器：红外接收器是将红外光信号转换成电信号的装置。
它主要由光电二极管、接收电路和电源组成。
当红外光信号照射到光电二极管上时，接收电路会将信号转换成电信号，并传输给被控制的设备。
制作红外遥控的方法如下：1. 建立遥控电路：根据需要控制的设备，设计并建立相应的遥控电路。
遥控电路包括按键、编码器、遥控芯片等。
2. 选择合适的红外发射器：根据遥控电路的输出信号特性，选择合适的红外发射器。
通常使用红外LED发射管来发射红外信号。
3. 连接发射电路：将发射电路与遥控电路连接，确保能够正确发射红外信号。
发射电路通常由驱动芯片和发射LED组成。
4. 选择合适的红外接收器：根据需要接收红外信号的设备特性，选择合适的红外接收器。
通常使用光电二极管作为红外接收器。
5. 连接接收电路：将接收电路与被控制设备连接，确保能够正确接收红外信号并控制设备。
接收电路通常由解码器和驱动芯片组成。
6. 测试与调试：完成以上步骤后，进行测试与调试，确保遥控信号的正常发送和接收。
自制红外遥控开关电路图
自制红外遥控开关电路图想自己制作一个可以遥控开关电灯的电路，最简单的方法就是直接选用市售的PT2262和PT2272这类无线收发模块，其遥控距离可达30~40m，并且可以控制多路负载工作。
PT2262和PT2272收发模块。
上图中左边的为PT2272接收模块，这种模块只要外接三极管驱动继电器即可控制电灯的工作。
右边为无线遥控发射器，内部一般都是采用与PT2272配套的PT2260或PT2262设计。
若提问者想采用元器件自己动手制作遥控电路，可以按照下图所示电路来制作。
简单的红外遥控开关电路。
红外发射电路。
上图中，555时基电路接成一个自激多谐振荡器，其振荡频率由电阻R1、R2及C2决定。
调整R2或C2的标称值即可改变振荡频率。
按下微动开关S，555电路得电工作，驱动红外发射二极管VD向外发射红外遥控信号。
红外接收电路。
上图中，VD为红外接收二极管，用于接收红外发射电路发出的红外遥控信号。
V6及其集电极所接的L、C4组成一个选频放大器，V7、V8组成一个双稳态电路。
当红外接收二极管VD接收到红外遥控信号时，该信号先经V5放大，然后送至V6组成的选频放大器放大，若VD 接收到的红外信号的频率与LC4的并联谐振频率相同时，V6集电极便会输出一个触发信号，使V7、V8构成的双稳态电路翻转，V8集电极输出变为高电平使V9导通，继电器吸合，接通电灯电源。
若再按一下红外遥控发射器，VD又接收到红外遥控信号，使双稳态电路再次翻转，V8集电极变为低电平，V9截止，继电器失电，电灯电源断开。
上图电路中二极管VD1~VD5皆选用1N4148，V5~V9选用9014三极管即可。
红外发射管和红外接收管。
上图中，透明封装的为红外发射二极管，蓝黑色封装的为红外接收二极管。
制作时，红外发射二极管可以选用5mm的管子。
红外接收二极管在使用时，与稳压管一样，应反向接于电路中。
红外遥控原理和制作方法
红外遥控原理和制作方法一、引言红外遥控技术是一种常见的无线通信技术，广泛应用于家电、电子设备等领域。
本文将介绍红外遥控的原理和制作方法。
二、红外遥控原理红外遥控原理基于红外线的发射和接收。
遥控器发射器中的红外发射二极管会产生红外光信号，信号经过编码后发送给接收器。
接收器中的红外接收二极管会接收到红外光信号，并进行解码。
解码后的信号通过微处理器进行处理，最终转化为对应的控制信号，控制设备的操作。
三、红外遥控制作方法1. 硬件设计制作红外遥控器的第一步是设计硬件。
需要准备的材料有红外发射二极管、红外接收二极管、编码解码芯片、微处理器等。
在电路设计中，需要根据具体的遥控器功能，选择合适的编码解码芯片和微处理器，并按照电路原理图进行连接。
2. 程序编写制作红外遥控器的第二步是编写程序。
根据遥控器功能需求，编写相应的程序代码。
程序代码可以使用C、C++、Python等编程语言进行编写，通过对按键的扫描和编码解码的处理，将控制信号转化为红外光信号。
3. 硬件连接将硬件电路和程序进行连接。
将编写好的程序通过编程器下载到微处理器中，将红外发射二极管和红外接收二极管连接到电路中的相应位置。
确保电路连接正确无误。
4. 测试与调试完成硬件连接后，进行测试与调试。
使用万用表等工具检查电路连接是否正常，确保红外发射和接收二极管工作正常。
通过按下遥控器按键，检查接收器是否可以正确解码，并将信号转化为对应的控制信号。
四、红外遥控的应用红外遥控技术广泛应用于各种家电和电子设备中，例如电视、空调、DVD播放器等。
通过红外遥控器，用户可以方便地控制设备的开关、音量、频道等功能。
五、红外遥控技术的发展趋势随着科技的不断进步，红外遥控技术也在不断发展。
目前，一些新型的红外遥控技术已经出现，例如基于无线网络的红外遥控技术，可以通过手机等设备进行远程控制。
此外，一些智能家居系统也开始使用红外遥控技术，实现对家中各种设备的集中管理。
六、结论红外遥控技术是一种常见且实用的无线通信技术，通过红外线的发射和接收，可以实现对各种设备的远程控制。

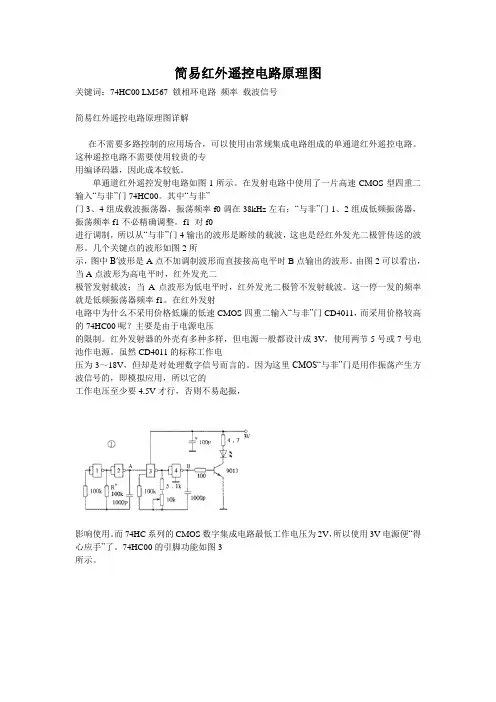

简易红外遥控电路原理图
简易红外遥控电路原理图关键词：74HC00 LM567 锁相环电路频率载波信号简易红外遥控电路原理图详解在不需要多路控制的应用场合，可以使用由常规集成电路组成的单通道红外遥控电路。
这种遥控电路不需要使用较贵的专用编译码器，因此成本较低。
单通道红外遥控发射电路如图1所示。
在发射电路中使用了一片高速CMOS型四重二输入“与非”门74HC00。
其中“与非”门3、4组成载波振荡器，振荡频率f0调在38kHz左右；“与非”门1、2组成低频振荡器，振荡频率f1不必精确调整。
f1 对f0进行调制，所以从“与非”门4输出的波形是断续的载波，这也是经红外发光二极管传送的波形。
几个关键点的波形如图2所示，图中B′波形是A点不加调制波形而直接接高电平时B点输出的波形。
由图2可以看出，当A点波形为高电平时，红外发光二极管发射载波；当A点波形为低电平时，红外发光二极管不发射载波。
这一停一发的频率就是低频振荡器频率f1。
在红外发射电路中为什么不采用价格低廉的低速CMOS四重二输入“与非”门CD4011，而采用价格较高的74HC00呢？主要是由于电源电压的限制。
红外发射器的外壳有多种多样，但电源一般都设计成3V，使用两节5号或7号电池作电源。
虽然CD4011的标称工作电压为3～18V，但却是对处理数字信号而言的。
因为这里CMOS“与非”门是用作振荡产生方波信号的，即模拟应用，所以它的工作电压至少要4.5V才行，否则不易起振，影响使用。
而74HC系列的CMOS数字集成电路最低工作电压为2V，所以使用3V电源便“得心应手”了。
74HC00的引脚功能如图3所示。
图4为红外接收解调控制电路。
图中，IC1是LM567。
LM567是一片锁相环电路，采用8脚双列直插塑封。
其⑤、⑥脚外接的电阻和电容决定了内部压控振荡器的中心频率f2，f2≈1/1.1RC。
其①、②脚通常分别通过一电容器接地，形成输出滤波网络和环路单级低通滤波网络。
②脚所接电容决定锁相环路的捕捉带宽：电容值越大，环路带宽越窄。

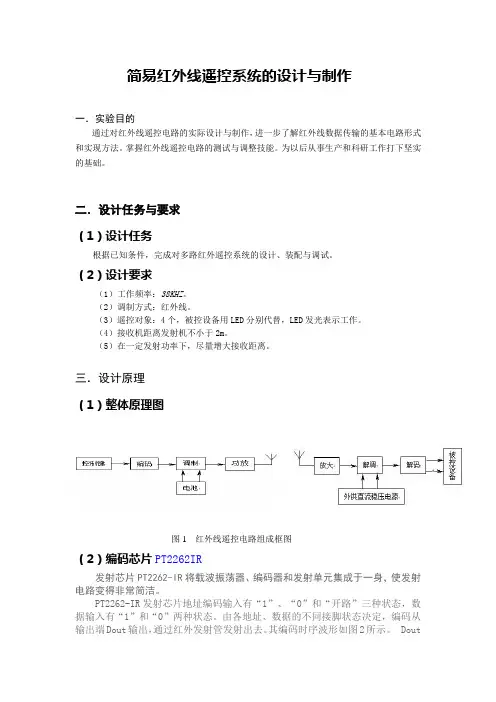

简易红外线遥控系统的设计与制作
简易红外线遥控系统的设计与制作一．实验目的通过对红外线遥控电路的实际设计与制作，进一步了解红外线数据传输的基本电路形式和实现方法。
掌握红外线遥控电路的测试与调整技能。
为以后从事生产和科研工作打下坚实的基础。
二．设计任务与要求（1）设计任务根据已知条件，完成对多路红外遥控系统的设计、装配与调试。
（2）设计要求（1）工作频率：38KHZ。
（2）调制方式：红外线。
（3）遥控对象：4个，被控设备用LED分别代替，LED发光表示工作。
（4）接收机距离发射机不小于2m。
（5）在一定发射功率下，尽量增大接收距离。
三．设计原理（1）整体原理图图1 红外线遥控电路组成框图（2）编码芯片PT2262IR发射芯片PT2262-IR将载波振荡器、编码器和发射单元集成于一身，使发射电路变得非常简洁。
PT2262-IR发射芯片地址编码输入有“1”、“0”和“开路”三种状态，数据输入有“1”和“0”两种状态。
由各地址、数据的不同接脚状态决定，编码从输出端Dout输出，通过红外发射管发射出去。
其编码时序波形如图2所示。
Dout输出的编码信号是调制在38kHz载波上的，OSC1、OSC2外接的电阻决定载频频率，一般电阻可在430k—470k之间选择即可。
PT2262管脚说明：A0-A111-8.10-13地址管脚，用于进行地址编码，可置为“0”，“1”，“f”(悬空),D0-D57-8.10-13数据输入端，有一个为“1”即有编码发出，内部下拉Vcc18电源正端(＋)Vss9电源负端(－)TE14编码启动端，用于多数据的编码发射，低电平有效；OSC116振荡电阻输入端，与OSC2所接电阻决定振荡频率；OSC215振荡电阻振荡器输出端；Dout17编码输出端(正常时为低电平)在具体的应用中，外接振荡电阻可根据需要进行适当的调节，阻值越大振荡频率越慢，编码的宽度越大，发码一帧的时间越长。
（3）译码芯片PT2272接收芯片PT2272的数据输出位根据其后缀不同而不同，数据输出具有“暂存”和“锁存”两种方式，方便用户使用。
红外遥控开关原理
红外遥控开关原理
红外遥控开关原理是通过红外线的传输与接收来实现开关机的控制。
它主要由红外发射器和红外接收器两部分组成。
红外发射器是由红外发光二极管组成的，当通过外加电压时，会发射出红外线信号。
而红外接收器则是由红外光电二极管和信号解调电路组成，当红外线信号照射到红外接收器上时，光电二极管会将光信号转换为电信号，并经过信号解调电路的处理，将其转换为相应的控制信号。
红外遥控开关主要通过编码和解码的方式来实现信号的传输与识别。
在发送端，使用编码器将需要传输的开关信号进行编码，然后通过红外发射器将编码后的信号转化为红外线信号进行发送。
而在接收端，红外接收器接收到红外线信号后，经过解码器的解码处理，将信号解析为相应的开关指令。
根据解析得到的指令，通过相应的控制电路实现开关的动作。
总之，红外遥控开关通过红外线的传输与接收，利用编码和解码的方式实现开关指令的传输和识别，从而实现遥控开关的控制。
简易红外遥控电路课程设计说明书
目录1. 课程设计要求 (1)2. 系统功能分析与方案确定 (1)方案一：（简易红外遥控电路） (1)方案二：（利用红外遥控开关电路） (2)方案比较 (3)3. 系统主要硬件电路模块设计 (3)3.1蜂鸣器电路模块 (3)3.2液晶屏显示模块 (4)3.3红外遥控模块 (5)3.4单片机CPU最小系统 (5)3.5 单片机硬件端口分配 (6)4. 程序软件设计与分析 (7)4.1系统软件分析及详细技术文件设计 (7)4.2系统软件主程序设计 (8)4.3外部中断程序设计 (9)4.4按键检测和处理模块设计 (12)5. 后续有待完善和提高的工作 (12)6. 结束语 (13)参考文献 (14)附录 (15)1. 课程设计要求设计一个智能小车控制系统，要求具有：1、小车能实现前进、后退、转弯等各种简单的动作；2、用红外遥控实现各种动作；2. 系统功能分析与方案确定根据设计要求的功能，结合单片机课程所学知识，分析如下：系统要求能够实现用红外遥控实现小车前进、后退、转弯等各种简单的动作。
那就需要用到红外遥控模块，根据任务书的要求，利用单片机设计一个遥控开关电路，可以拟定以下的两种方案。
方案一：（简易红外遥控电路）在不需要多路控制的应用场合，可以使用由常规集成电路组成的单通道红外遥控电路。
这种遥控电路不需要使用较贵的专用编译码器，因此成本较低。
红外发射部分考虑到本方案电路是简单的单通道遥控器，可直接产生一个控制功能的震荡频率，再通过红外发光二极管发射出去。
红外接收部分当红外接收头接收到控制频率时，由一个电路对其进行解调并产生相应的控制功能。
方案二：（利用红外遥控开关电路）红外线发射/接收控制电路均采用单片机来实现，输出控制方式可选择，实用性强。
方案结构图：当按下遥控按钮时，单片机产生相应的控制脉冲，由红外发光二极管发射出去。
红外接收部分：当红外接收器接收到控制脉冲后，由控制方式选择开关选择是“互锁”还是单路控制，再由单片机处理后，对相应的受控电器产生控制。
自制红外遥控开关，方便控制各种家电的开关
自制红外遥控开关，方便控制各种家电的开关当我们躺好在床上想熄灯睡觉，而控制电灯的开关离我们的床很远时，我们是不是很希望能有个便捷的装置能帮我们实现远距离开关灯？今天创客e工坊就教大家做一个红外遥控开关，让我们能便捷的对家中的家电进行控制。
先来看电路原理图：电路原理图整个电路共用到了5只8050三极管，从左往右看，IR为红外遥控接收头，未接收到红外线信号时，1脚输出高电平，接收到红外线信号时，1脚输出一连串低电平脉冲。
R4和C2，R7和C3组成两个积分电路，Q4，Q5，J组成继电器控制电路。
平时待机或者上电后的初始状态是Q1导通，Q2截止，Q5截止，继电器不工作。
我们先来分析遥控开机的过程。
短按遥控器按钮（大于0.5s），在这较短的时间内，因C3容量远大于C2，故B点电位很快升到高电位（约1V左右），而A点电位上升不到0.6V，因此Q3不能导通，只有Q2导通，因Q2导通，所以C点为高电位，Q5导通，继电器J 动作，其接点J-1、J-2同时吸合，J-2接通用电器电源。
这时即使IR 不再接收到红外线信号，因电源经R11向Q5提供偏置，故Q5保持导通，J仍继续吸合，达到短按遥控实现开机的目的。
下面来分析遥控关机的过程。
长按遥控按钮（3s以上）时，IR输出低电平脉冲使Q1输出高电平脉冲，经D1整流后送至A点、B点进行积分处理，最终使得A电位大于1V，Q3导通，D点为高电平，Q4导通，C点为低电平，致使Q5截止，J释放，J-1、J-2断开，达到长按遥控按钮实现关机的目的。
松开遥控按钮后，IR不再收到红外线信号，C2、C3放电，Q2、Q3截止，电路又进入等待状态，只有再次短按遥控按钮，电路才会重新动作，重复遥控开机的过程。
备齐所需元器件：电路所需元器件按照电路原理图用洞洞板焊接电路：用洞洞板焊接好电路背面拍一张：电路背面再次检查焊接好的电路，无误后即可上电进行测试，为了安全起见先用继电器控制一盏LED的亮灭：控制LED上电后的初始状态是继电器不动作，LED不亮，电路处于待机状态。
红外感应开关的设计
摘要本文介绍了红外线感应开关的原理，采用热释电红外探头将接收到的微弱信号加以放大，然后驱动继电器，制成红外热释电感应开关。
本开关能探测来自移动人体的红外辐射，只要人体进入探测区域，开关会自动开启。
该设计可作为企业、宾馆、商场及住宅的走廊、楼梯、电梯间、卫生间、库房等处的自动开关，起到暗光灯亮和人来灯亮的作用，既新颖方便，又节约用电，在某些场所还能起到威慑盗窃活动的防范作用。
本设计结构简单，本身不发任何类型的辐射，器件功耗很小，价格低廉，隐蔽性好，应用范围广，所以可以通过扩展而达到实际的应用。
关键词：红外线感应开关暗光灯亮节能目录摘要 (I)1绪论 (1)2红外感应开关原理 (2)2.1红外线感应开关电路原理 (2)2.1.1光敏电阻式光控开关的原理及作用 (2)2.2红外感应开关电路的控制方式 (3)2.2.1 红外光波谱 (4)2.2.2 红外收发系统 (4)2.3红外控制和传统开关控制的比较 (5)2.3.1传统开关的缺陷 (5)2.3.2红外线感应开关的优势 (5)3方案的设计 (5)3.1方案设计 (5)3.2电路框图及其功能 (6)4结论 (7)5参考文献 (8)1绪论热释电红外传感器是一种能检测人或动物发射的红外线而输出电信号的传感器。
早在1938年，有人提出过利用热释电效应探测红外辐射，但并未受到重视，直到六十年代，随着激光、红外技术的迅速发展，才又推动了对热释电效应的研究和对热释电晶体的应用。
热释电晶体已广泛用于红外光谱仪、红外遥感以及热辐射探测器，它可以作为红外激光的一种较理想的探测器。
它目标正在被广泛的应用到各种自动化控制装置中。
以替代传统光源的节能环保光源。
LED以其较之于传统照明光源所没有的优势，诸如较低的功率需求、较快的响应速度、绿色环保以及不断快速提高的发光效率等，成为目前我国今后照明系统发展的方向。
基于目前国内国际形势，尤其是能源紧缺，智能照明必是以后照明系统的发展方向。
一种智能红外遥控开关的原理及设计
一种智能红外遥控开关的原理及设计遥控是当前用法最为广泛的通信和控制手段之一，因为其结构容易、体积小、功耗低、抗干扰能力强、牢靠性高及成本低等优点而广泛应用于家电产品、工业控制和智能仪器系统中。
然而市场上的绝大部分遥控器都是针对各自特定的遥控对象设计的，不能挺直应用于通用的智能仪器研发及其更普通的控制场合。
通常状况下，普通家庭所用法的电视机、空调、VCD／DVD等家用电器都用法了红外遥控器，而这些红外遥控器都是针对各自产品所设计的，从而导致了普通家庭中拥有数个遥控器，那么，能否将这些遥控器的功能举行复用，进而削减遥控器的数量，使遥控器的功能越发强大，就显得非常须要了。
电源开关广泛应用于家庭、工厂、仓库、以及办公室等场所。
传统的机械式电源开关存在接触大、易磨损、牢靠性低以及寿命短等缺点，特殊是当家用电器的遥控器繁多的状况下，假如能借助这些遥控器设计开关用于代替传统的机械式电源开关，不仅节省了成本，而且操作便利。
用法电视机等家用电器的遥控器实现开关操作，安装和代换都很便利，可以用它代换家居中十分普及的墙壁开关，从而提高遥控器在家电领域的有用价值。
1 工作原理智能红外遥控开关主要由红外接收、放大整形、微控制器、开关控制以及降压电源等模块组成，其原理框图1所示。
智能红外遥控开关的功能是将常见家用电器的遥控器，如电视机、VCD ／DVD等，由用户随意指定一个按键作为这个红外遥控开关的控制键。
用法时，用户按下智能红外遥控开关的“学习”按键，然后再对准遥控开关的红外接收头按下遥控器上指定的这个开关控制按键，遥控器发出的红外编码信号经过红外接收头接收后，再经过放大整形，输入到微控制器，微控制器通过内置的E2PROM记住遥控器这个指定按键的编码。
那么，用户下次用法时，当按下遥控器这个指定按键后，其发出的红外编码信号同样经过红外接收头，放大整形后输入到微控制器，由微控制器发出控制信号控制开关控制模块里面的导通与断开，进而控制输出的通断。
简易红外遥控电灯开关电路的工作原理及改进
简易红外遥控电灯开关电路的工作原理及改进
在日常生活中，“随手关灯”说起来容易做起来难。
往往由于电灯开关离得较远，即使在暂时不需要照明的时候，人们也懒得去熄灯，任其亮着，直到临睡前或外出才关掉电灯。
这种情况十分普通，造成电能的大量浪费。
如果能够遥控开灯和关灯，就会使人们很容易养成随手关灯的好习惯。
但是，考虑到遥控装置的成本，很难普及和推广。
在此，本人经过反复试验，提出了一种简易红外遥控电灯开关的电路方案（图1）：遥控发射器可使用家中任何一种红外发射器代用，不需专门制作；遥控接收电器选用普通二极管和三极管等元器件，成本低，易制作，每套只需9元左右。
电路原理简易型电灯遥控开关电路原理图如图2所示。
整个电路可以分成三部分。
1．图3中，IR为红外线遥控接收头，未接收到红外线信号时，1脚输出高电平，接收到红外线信号时，1脚输出一连串低电平脉冲。
2．图4中，R4、C2与R7、C3组成两个积分电路，VT4、VT5、K组成继电器控制电路。
红外线控制开关原理
红外线控制开关原理
红外线控制开关原理是通过红外线信号进行控制的一种开关方式。
红外线是一种电磁波，具有较高的穿透能力，能够在没有实际物理接触的情况下传递信息。
红外线控制开关的基本原理是利用红外线传感器接收器接收发射器发出的红外信号，并将其转换为相应的电信号。
当接收器接收到红外信号时，会产生一个电信号并传送给开关控制模块。
开关控制模块根据接收到的电信号来进行判断，当信号满足预设条件时，开关控制模块会输出控制信号，从而实现开关的开启或关闭。
控制信号通常通过继电器或晶体管等电子元件来实现。
红外线控制开关的原理是利用红外线的特性进行远程控制。
红外线控制开关常用于家居自动化系统、安防系统等领域，可以实现无线遥控、智能化控制等功能。
需要注意的是，红外线控制开关的可靠性受到环境干扰的影响较大。
例如，阳光直射、遮挡、反射等情况都可能导致红外线信号的干扰或衰减，进而影响开关的正常操作。
因此，在设计和安装红外线控制开关时，需要考虑到环境因素，选择适当的位置和参数进行调节，以确保正常使用。
一种简易的红外遥控开关原理与设计
一种简易的红外遥控开关原理与设计作者：邵思飞杨延宁刘根据苏鹏飞苗晓锋王海军来源：《现代电子技术》2008年第18期摘要：用电阻、电容、晶体管和继电器等模拟元器件设计一种红外遥控开关，系统供电采用电容降压型直流稳压辅助电源；利用电容充放电时间的不同解决了开和关的问题。
详细介绍各单元电路的工作原理，与数字式遥控开关相比，它具有结构简单、体积小、重量轻以及安全可靠等优点，可广泛应用于中、短距离电器设备的开关控制。
该设计已在实验室得到使用，效果良好。
关键词：红外遥控；延时电路；继电器；开关控制中图分类号：TM56,TN710 文献标识码：B 文章编号：1004373X(2008)1803503Principle and Design of a Simple Infrared Remote Control SwitchSHAO Sifei1,YANG Yanning1,2,LIU Genju2,SU Pengfei3,MIAO Xiaofeng2,WANG Haijun2(1.Xi′an Innovation College,Yan′an University,Xi′an,710100,China;rmationCollege,Yan′an University,Yan′an,716000,China;work Center,Yan′an University,Yan′an,716000,China)Abstract：An infrared remote control switch is designed with analog components such as relays resistors,capacitors,transistors and so on,its power supply systems using capacitance DC buck regulator auxiliary power supply.Opening and shutting is resolved through the different time with capacitor charging and discharging.It introduces the work that the unit circuit theory inparing with digital remote control switch,it is simple in structure,small size,light weight,as well as the advantages of safe and reliable,can be widely used in electrical equipment shortdistance switch control.It has been applied in the laboratory,and made good use of effects.Keywords：infrared remote control;delay circuit;relay;switch control电源开关广泛应用于汽车、通讯、电脑、家用电器、玩具工厂、仓库、家庭居室以及办公室等场所。
实验：简易红外遥控电路的制作
焊接时，把这个文档打印带到实验室，或者单打印电路图也可。
实验简易红外遥控电路的制作一、实验内容与要求a)对指定的电路使用Proteus工具进行仿真；指定的电路为：①红外发射器，如图1所示；②红外接收器，如图2所示。
b)使用Protel工具设计图1和图2的印刷电路板图。
c)For personal use only in study and research; not for commercial used)e)按照图1安装一个手持式红外发射器、按照图2安装一个红外接收器；完成的作品应具有如下功能：按动发射器上的一个按扭，能遥控接收器上的一个小型继电器，通过该继电器的触点，可以控制一般小功率的用电设备如电灯等。
f)完成实验报告。
二、实验电路及原理1、发射器电路如图1所示, 集成电路NE555(或7555)等元件组成自激多谐振荡器，振荡频率约为38KHZ~40KHZ，该频率与C1、R1、RV1均有关系，可调节它们使振荡频率达到要求；当按钮AN按下时，脉冲电流流过红外发射二极管IR-LED，使之发出38KHZ左右的红外脉冲光。
图1 红外发射电路2、接收器电路如图2所示，主要由一体化红外接收头、D触发器和小型继电器等组成。
CD4013是CMOS集成电路D触发器，内含两个独立的D触发器，外形为双列直插14脚封装，第14脚为电源正极，第7脚为电源负极，工作电压3~18伏，S、R端对Q端的影响如下表1所示。
图2 红外接收器图 3 红外接收头表1 D触发器真值表R S Q1 1 禁止0 1 11 0 00 0 工作常态时，接收头Uo端输出为高电平，Q1饱和其集电极电位为零，因此U1:A的S=0，R=1，由表1可知，U1:A应有Q=0；当接收头收到红外光时，Uo端输出负脉冲，在负脉冲的低平期间，Q1截止，使U1:A的S=1，R=0，故U1:A的Q=1，随后，Uo端负脉冲消失，U1:A回到常态（Q=0）；因此发射器每按动一次按钮，U1:A的Q端能输出一个正脉冲。
自制红外遥控开关控制灯的亮灭
自制红外遥控开关控制灯的亮灭
假期闲来没事，对双稳态电路进行研究，并加以利用，制成红外遥控开关，躺在床上就可以实现把点灯关掉，这一点在冬天实为有用。
当然，遥控开关在某宝上多的是，但对于电子爱好者来说，自己研究做出来的东西，还是很有成就感的。
现在将研究成果表述如下，给电子爱护者以启发。
首先双稳电路如下图所示，原理就不讲了，可以百度：
把此双稳态电路进行拓展，
输出：接可以接一发光二极管，以指示开关状态，再接三极管，以驱动继电器等，以实现开关控制；
输入：可以改为光控制、声控制等，本人用红外光控制，使用家里的任何红外遥控器，都可以实现。
由于此双稳电路的输入触发电位必须够低够高，否则很难使双稳电路翻转，故本人使用393电压比较器来触发；另外，红外接收头不能用一般二极管红外接收头，此接收头接收距离最远为20-30cm，且必须方向对准，否则不能触发，本人使用的1838红外接收头，触发距离可以达到20m左右，且无方向性，灵敏度高。
正个电路图如下：
本电路使用到了阻容降压、稳压二极管稳压、双稳态电路、电压比较器的使用、万能红外接收头、三极管驱动电路等知识。
按此参数安装好，调试可调电阻使灵敏度最佳即可使用。
此电路有220v高压，注意安全！
本人做的实物图：
本人只是用它驱动了LED灯。
此红外遥控没有使用编码，故任何红外遥控器都能触发。
用一体化红外接收头可控硅制作的红外遥控开关电路
用一体化红外接收头、可控硅制作的红外遥控开关电路用一体化红外接收头、可控硅制作的红外遥控开关电路工作原理单向可控硅具有一触即发，实现自锁的功能。
实验发现，关断单向可控硅的方式有两种：其中一种是众所周知的，就是可控硅在阳极电位低于阴极电位或阳极电流小于维持电流时，可由导通转换为关断。
另一种则是将可控硅的控制极对地短路，也可直接将其关断，本人利用它的这个特性制作了下面这款简单的红外遥控开关电路，如图l所示。
工作原理220V的交流电压经电容C1降压，VD1l、VD2、C2整流滤波，iVD3稳压后输出12V直流电压给本电路供电用。
12V 直流电压再经R2、VD4、C3进一步稳压滤波后输出+5V电压供红外接收头HRM作电源用。
开启过程：静态时，脉冲放大管V1处于饱和状态，集电极输出0.1V的低电平，此时可控硅触发电路不工作。
瞬间按压遥控器（各类彩电、VCD遥控器均可），接收头接收到红外遥控信号，其输出端输出解调后的序列指令脉冲，经V1放大信号分成两路：一路经R6对C6进行充电，另一路经R5对C5进行充电，由于C5的容量远大于C6，所以充电速度较慢，不能使V2导通，而C6上充得的瞬间脉冲电压足以使单向可控硅SCR触发导通，继电器K得电，常开触点CJ1闭合，插座CZ中的负载得电工作。
LED作工作状态指示用。
关闭过程：再次按压遥控器按键超过3秒时，C5上充得的电压足以使V2由截止进入饱和导通状态，从而将可控硅控制极对地短路，可控硅被关断。
继电器失电，触点断开，负载停止工作。
随后C5上充得的电压很快通过R5、V1的集射极对地放电，电路进入等待状态。
元件作用与参数选择1.电路中采用的一体化红外接收头型号为HRM380017，它可以接收各类遥控器发射的红外遥控信号，并输出经解调后的序列指令脉冲信号。
读者可依据条件选择其他不同类型的红外接收头，其功能大都相同，相互间可以互换，但管脚排列会有所不同，注意不要将接收头电源端和接地端接错，否则极易造成接收头损坏。
红外遥控开关的设计与实现
电子电路实验3 综合设计总结报告题目：红外遥控开关的设计与实现班级：学号:姓名:成绩:日期：一、摘要随着科学技术的发展，各种电器，如电视机、DVD、加湿器等都用红外遥控器进行控制，使用起来不够方便，而且浪费资源。
本实验江设计一套通用新的红外遥控装置来对家电进行控制。
红外光是波长介乎微波与可见光之间的电磁波，其波长比红外光长的非可见光。
红外遥控器原理比较简单。
通过遥控器里红外发射管把控制信号转换成不可见的红外线发射出去。
被遥控电器里的红外线接收头接受红外线后，转成控制信号来控制电器。
红外遥控系统主要分为调制、发射和接收三部分。
调制：红外遥控发射数据时采用的调制方式即把数据和一定频率的载波进行与操作，这样可以提高法神效率和降低电源功耗.调制载波频率一般为30kHz—60kHz之间。
大多数使用38kHz占空比为1/3的方波。
发射系统：目前有许多芯片实现红外发射，可以根据不同的选择，发出不同种类的编码。
犹豫发射系统一般不提供电池供电，要求芯片功耗要低，芯片大多数都设计成处于休眠状态。
党有案件按下时才工作，这样可降低功耗。
新片所用金针应该有足够耐物理撞击的能力不能选用普通石英晶体.一般选用陶瓷共鸣器.红外线通过红外发光二极管发射出去，一般最大正向电流为100mA，电流越大其发射波形强度越大。
接收：红外接收电路通常被厂家集成在一个元件中，成为一体化红外接收头。
二、设计任务2.1 设计选题选题三红外遥控开关的设计实现2.2 设计任务要求设计制作一款双路红外遥控开关，能够分别遥控两路负载,可用于控制灯具，电风扇，加湿器等常用家具电器。
作用距离大于2cm。
红外光峰值辐照度不得小于40μW/cm²。
指向性要求：圆椎角不小于30°.欠压条件下的红外光峰值幅照度：遥控器所用电源电压为额定工作电压的80％时，遥控器的红外光峰值辐照度不小于20μW/cm²。
指向性要求圆椎角不小于30°.静态工作电流不大于3μA 三、方案设计与论证方案一：红外遥控系统一般分发射和接收两个部分，发射部分的主要元件为红外发光二极管，接收部分的红外接收管是一种光敏二极管，如果需要其具有加密功能，这就需要使用锁相环路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一种简易的红外遥控开关原理与设计
红外遥控开关原理及设计
一、红外遥控开关原理
1、红外线的基本原理：红外线是一种由发射源发出的电磁波，波长超
出了可见光的范围，其实就是由一个简单的电子元件把相对较高的电
压调整成电磁波，然后被接收端的接收器接收，从而实现遥控的功能。
2、红外遥控开关原理：红外遥控开关是靠红外线来传输信号，就是发
射端由一个发射器发射红外信号，接收端的接收器能够接收这种信号，然后触发、控制或启动对应的终端电路，从而实现遥控的功能。
二、红外遥控开关设计
1、结构设计：主要由发射模块和接收模块组成，发射模块主要由发射
电路和发射灯组成，接收模块主要由接收灯、接收电路、逻辑电路及
功率电路组成。
2、电路设计：发射模块的电路设计，采用称为双稳晶体管简易发射电路，它基于的的发射原理比较常见和简单，接收模块的电路设计，采
用两种常见的接收原理：第一种是用集成晶体芯片实现的高速度脉冲
解码器，第二种是用普通的射频管实现的简易接收电路。
3、传输距离：发射端能够将红外信号发射出去，接收端便能够收到这
种信号，但信号发送的距离有限，因为红外线的能量随距离的增大而
逐渐减小，因此接收端需要进行距离衰减调整。
总结：红外遥控开关原理是通过发射端发射红外信号，接收端的接收
器能够接收到信号，从而实现遥控的功能；结构设计上，发射模块和
接收模块由发射电路和发射灯，接收灯、接收电路、逻辑电路及功率
电路组成；电路设计主要采用双稳晶体管简易发射电路和用集成晶体
芯片实现的高速度脉冲解码器、用普通的射频管实现的简易接收电路；传输距离受到红外线的能量衰减影响，因此接收端需要进行距离衰减
调整。
