离相封闭母线作业指导书
QSEPC技4.4.19-2013 封闭母线作业指导书
离相封闭母线安装（Q/SEPC技4.4.19-2013）一、工程概述印度GMR电厂4x350MW 封闭母线由国核电力规划设计研究院设计，山东达驰阿尔发生产。
从发电机出线套管至发电机出口断路器及其主变低压侧采用全连式离相主封闭母线连接，主母线为￠1050x8 ，额定电压20KV 电流15000A 长度45米；励磁分支母线￠700x5 额定电流2000A 长度16米，厂变分支母线长度为39米，公用变分支母线长度为25米二、编制依据2.1 设计院及其厂家图纸2.2 本工程施工组织总设计、施工组织专业设计（电气专业）2.3《电力建设安全施工管理规》1995.11.062.4《电力建设安全工作规程（火力发电厂部分）》DL 5009.1-922.5《火电施工质量检验及评定标准（电气装置）》1984.122.6《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB50171-922.7《电气装置安装工程母线装置施工及验收规范》GBJ149-902.8《电气装置安装工程电气设备交接试验标准》GBJ50150-912.9厂家安装、使用、维护说明书三、施工准备1：设计院及其厂家图纸，产品装箱单，出厂实验报告，安装手册准备齐全；所有施工人员必须熟悉封闭母线安装图纸及其封闭母线安装工艺标准。
2：机械，工具材料的准备：四、主要施工方案1：在开工前期，班组技术人员熟悉设计图纸，查阅厂家资料，核对其它专业相关图纸，切实搞好图纸的专业会审、系统会审工作，以便尽早发现问题，尽早解决。
根据会审完的图纸制定详细的、有针对性的作业指导措施，并组织施工人员进行认真的学习。
2:为保证工程的安装质量，保证人身及设备的安全，编制出专业性的作业指导书，进行安全技术交底。
组织班组相关人员进行学习和领会。
加强施工工艺、安装技术、《规范、验标》、安全制度、合同以及公司文件等方面的学习，制定的施工计划和施工措施加以落实，加强职工技能的培训工作，努力提高班组职工的技术水平和安全意识，增强班组的凝聚力、向心力。
离相封闭母线及共相母线安装作业指导书
发放编号： 文件编号：印尼亚齐P L T U N a g a n R a y a N A D(2×110M W)C F B燃煤发电项目安装工程封闭母线及共箱母线安装作业项目施工作业指导书陕西电建印尼亚齐火电项目部2011 年9月印尼亚齐P L T U N a g a n R a y a N A D(2×110M W)C F B燃煤发电项目安装工程封闭母线安装作业项目施工作业指导书编制：审核：批准：批准日期： 年 月 日PLN Nagan Raya NAD 2×110MW目 录1 适用范围 (2)2 编制依据 (2)3 工程概述 (2)4施工准备 (2)5施工技术要点 (3)6工艺质量要求 (7)7安全施工注意事项 (9)1、 适用范围适用于印尼亚齐火电工程2×110MW(GFB)机组共箱母线和发电机离相封闭母线的安装。
2、 编制依据2.1浙江电力设计院提供的施工图纸（图号：F6051S-D0401、D0402）；2.2 GBJ149-90《电气装置安装工程母线装置施工及验收规范》2.3 DL/T754-2001《铝母线焊接技术规程》；2.4 DL/T5161.1-5161.17-2002《电气装置安装工程质量检验及评定规程》；2.5《火电施工质量检验及评定标准》（焊接篇）1996版；2.6印尼亚齐火电项目PLTU Nagan NAD 2×110MW施工组织设计；2.7设备厂家的随机资料；3、工程概述本工程采用发电机变压器组单元接线，共设计2组单元接线。
从发电机出口到主变低压侧套管回路采用全连式离相封闭母线，从高厂变低压侧套管到6KV进线开关回路采用共相母线。
施工中的封闭母线均由江苏天源华威电气集团有限公司生产。
离相、共箱封闭母线采用厂家预制成不同长度的标准直线段、90°转弯段、T接段和各种不同长度的配合段，离相母线外壳采用抱箍与支座进行固定，母线外壳和导体的焊接均采用氩弧焊进行施工。

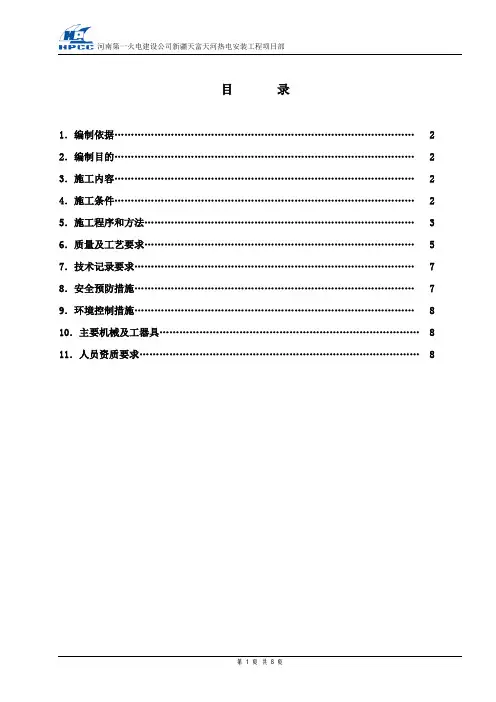

SJB-030 #1机组封闭母线安装作业指导书
目录1．编制依据 (2)2．编制目的 (2)3．施工内容 (2)4．施工条件 (2)5．施工程序和方法 (3)6．质量及工艺要求 (5)7．技术记录要求 (7)8．安全预防措施 (7)9．环境控制措施 (8)10．主要机械及工器具 (8)11．人员资质要求 (8)1 编制依据1.1 设计院D0401《发电机电气与引出线安装》图纸。
1.2 《电气装置安装工程母线装置施工及验收规范》GBJ149—90。
1.3 《电气装置安装工程质量检验及评定规程》DL/T5161.1～5161.17-2002。
1.4 《电气装置安装工程电气设备交接试验标准》GB50150-91。
1.5 《电力建设安全工作规程》DL5009.1-2002。
1.6 江苏大全封闭母线有限公司提供的厂家资料。
、2 编制目的新疆天富天河热电厂2*330MW #1机组,发电机与主变连接母线采用江苏大全封闭母线有限公司的封闭母线连接结构。
为保证新疆天富天河热电安装工程的安装质量，确保分部运行及整套启动的顺利进行，特制定本方案。
3. 施工内容3.1 母线支架安装。
3.2 主离相封闭母线安装62米/三相，励磁变压器及PT分支回路18米/三相。
3.3 微正压充气装置、发电机中性点柜安装。
3.4 中性点设备安装。
3.5 PT及避雷器柜安装。
3.6 发电机短路试验装置。
3.7 封闭母线的型号及形式主离相封闭母线：外壳φ1050×8mm，铝导体φ500×12mm，15000A；规格QLFM-20/15000分支离相封闭母线：外壳φ700×5mm，铝导体φ150×10mm，2000A；规格QLFM-20/20004 施工条件4.1 基础构架应符合电气设备的设计要求。
4.2 屋顶楼板施工完毕，不得渗漏。
4.3 室内地面基础施工完毕，并在墙上标出抹平标高。
4.4 有可能损坏已安装母线或安装后不能再进行的装饰工程应结束。
4.5 施工通道畅通。
离相封闭母线检修作业指导书
印度古德洛尔2X600MW __机组离相封闭母线检修作业指导书作业项目：批准：审核：初审：编制：年月日目次1 范围 (3)2 本指导书涉及的资料和图纸 (3)3 安全措施 (3)4 备品备件及材料清单 (3)5 修前准备 (4)6 检修工序及质量标准 (6)7 检修记录 (7)8 设备试运、调试、试验 (8)9 不符合项目处理单 (9)10 完工报告单 (11)11 质量签证单 (12)封闭母线检修作业指导书1 范围本指导书适用于封闭母线检修工作。
2 本指导书涉及的资料和图纸电气设备检修技术标准封闭母线安装使用说明书；3 安全措施3.1 严格执行《电业安全工作规程》。
3.2 参加检修的人员进行安全教育和技术培训，达到上岗条件。
3.3 进入封闭母线内的检查清扫工作对带入的工器具、物件严格执行登记、核销制度，禁止带其它与工作无关的物件（如钥匙等），绝不许遗留在封母内。
3.4 高空作业必须搭建脚手架并系带好安全带，如使用升降车进行高空作业时，一定要将车身固定，并要充分考虑载重（体重、工器具）对车身平衡稳定的影响。
3.5 使用电动工器具必须配用漏电保护器。
3.6 检修回装工作（包括接线）时要按照拆前记号回装。
3.7 在进入有检查孔、门的区域工作完毕时，封闭孔、门之前认真清查无滞留工作人员。
3.8 在进行修前、修后高压试验及有关电气试验时，检修人员应撤离现场，并作好协调配合工作，在不同地点设专人监护，装设围栏并悬挂警示牌。
3.9 清点所有专用工具齐全，检查合适，试验可靠。
3.10 现场和工具柜工具、零部件放置有序，拆下的零部件必须妥善保管好并作好记号以便回装。
3.11 所带的常用工具、量具应认真清点，绝不许遗落在设备内。
3.12 起吊重物前检查起重工具是否符合载荷要求。
3.13 当天检修任务结束后一定要将检修所用照明电源断掉。
3.14 参加本检修项目的人员必需安全持证上岗，并熟记本作业指导书的安全技术措施。
离相封闭母线及共相母线安装作业指导书
离相封闭母线及共相母线安装作业指导书发放编号：文件编号：印尼亚齐P L T U N a g a n R a y a N A D(2×110M W)C F B燃煤发电项目安装工程封闭母线及共箱母线安装作业项目施工作业指导书陕西电建印尼亚齐火电项目部2011 年9月印尼亚齐P L T U N a g a n R a y a N A D(2×110M W)C F B燃煤发电项目安装工程封闭母线安装作业项目施工作业指导书编制：审核：批准：批准日期：年月日PLN Nagan Raya NAD 2×110MW目录1 适用范围 (2)2 编制依据 (2)3 工程概述 (2)4施工准备 (2)5施工技术要点 (3)6工艺质量要求 (7)7安全施工注意事项 (9)1、适用范围适用于印尼亚齐火电工程2×110MW(GFB)机组共箱母线和发电机离相封闭母线的安装。
2、编制依据2.1浙江电力设计院提供的施工图纸（图号：F6051S-D0401、D0402）；2.2 GBJ149-90《电气装置安装工程母线装置施工及验收规范》2.3 DL/T754-2001《铝母线焊接技术规程》；2.4 DL/T5161.1-5161.17-2002《电气装置安装工程质量检验及评定规程》；2.5《火电施工质量检验及评定标准》（焊接篇）1996版；2.6印尼亚齐火电项目PLTU Nagan NAD 2×110MW施工组织设计；2.7设备厂家的随机资料；3、工程概述本工程采用发电机变压器组单元接线，共设计2组单元接线。
从发电机出口到主变低压侧套管回路采用全连式离相封闭母线，从高厂变低压侧套管到6KV进线开关回路采用共相母线。
施工中的封闭母线均由江苏天源华威电气集团有限公司生产。
离相、共箱封闭母线采用厂家预制成不同长度的标准直线段、90°转弯段、T接段和各种不同长度的配合段，离相母线外壳采用抱箍与支座进行固定，母线外壳和导体的焊接均采用氩弧焊进行施工。
封闭母线--电气作业指导书（2×900MW机组工程全套电气安装施工技）
封闭母线--电气作业指导书（2×900MW机组工程全套电气安装施工技）1目的：为了保证**电厂二期工程（2×900MW）#6标段封闭母线安装工程的施工质量，促进工程施工技术水平的提高，确保封闭母线安装时的安全，保证封闭母线安全投运。
2适用范围：适用于**电厂二期工程（2×900MW）#6标段封闭母线的安装工程。
3编制依据：3.1SIEMENS 施工图纸及安装手册3.2《电力建设安全工作规程》（火力发电厂部分）3.3《火电施工质量检验及评定标准》（电气篇）3.4 《电气装置安装工程母线装置施工及验收规范》（GBJ149—90）3.5 《施工机械性能手册》4工程概况：本工程发电机引出线为离相全链式封闭母线，发电机中性点侧封母经接地变压器接地。
封母A相（即L1相）外壳作为接地母线。
封母出厂分成32个基本单元运输，在现场通过接头焊接或螺栓连接成整体。
封母全线采用钢结构支架支撑。
封母采用微正压方式运行，工作气压约10~15mbar.5作业准备：5.1图纸、装箱单、出厂试验报告、安装手册准备齐全，所有施工人员必须熟悉封闭母线安装图纸、封闭母线安装工艺及标准。
5.2机、工具、材料准备：汽车吊1部平板车1部链条葫芦（3t）2只力矩扳手（20-100Nm）1把力矩扳手（60-300Nm）1把套筒扳手1套梅花扳手1套水平尺1把线垂2只电焊机1台氩弧焊机1台磨光机2台白布10kg冲击电锤1把吸尘器1台电动吹风机1台经纬仪1台无水酒精10瓶绵纱10kg纤维吊装带（3吨8米）2根软底套鞋2双无纽扣连体工作服2套强光手电筒1只锉刀1只钢丝刷1只细尼龙绳（拉线用）2kg6开工条件：6.1所有参与施工人员资质证书齐全、有效，并经过详细的技术交底。
6.2工机具、材料准备充足并经检验合格。
6.3设备包装运输到现场，经开箱检查设备无损坏，并与运输清单相符。
6.4与安装有关的土建工作已经结束。
6.5发电机本体、主变压器及高压厂用变压器安装工作已经结束并经过验收签证。
离相封闭母线及设备安装
作业指导书控制页：*注：班组工程师负责每项目上交一本已执行完成的、并经过完善有完整签名的作业指导书。
作业指导书（技术措施）修改意见征集表回收签名（日期）：目录1 编制依据及引用标准 (1)2 工程概况及施工范围 (1)2.1工程概况 (1)2.2施工范围 (1)3 施工作业人员配备与人员资格 (1)3.1施工作业人员配备 (1)3.2参加作业人员的素质要求 (2)4 施工所需机械装备及工器具、安全防护用品配备 (2)5 施工条件及施工前准备工作 (2)6 作业程序、方法及要求 (3)6.1作业程序流程图 (3)6.2作业方法及要求 (3)7 质量控制及质量验收 (6)7.1质量控制标准 (6)7.2中间控制见证点设置 (6)7.3中间工序交接点设置 (7)7.4工艺纪律及质量保证措施 (7)8 安全、文明施工及环境管理要求和措施 (7)表8-1职业健康安全风险控制计划 (9)表8-2环境因素及控制措施 (10)1 编制依据及引用标准1.1《电气装置安装工程母线装置施工及验收规范》1.2《电力建设安全工作规程第1部分:火力发电厂》1.3《工程建设标准强制性条文电力工程部分》第三篇电气、输变电工程（2006年版）1.4离相封闭母线出厂技术资料。
1.5设计院相关图纸1.6电力建设安全健康与环境管理工作规定1.7《火力发电机组施工创优工艺质量手册》1.8 《施工组织总设计》2 工程概况及施工范围2.1工程概况金竹山电厂2X600MW扩建工程发电机引出线采用全连式离相封闭母线。
该产品为北京电力设备总厂生产，该离相封闭母线为发电机与高压厂用变压器、主变压器电气、励磁变连接用，其平面布置方式见设计院图及制造厂资料。
封母的安装方式为：2.1.1主厂房A排柱外侧为支持式，由水泥框架作为基础。
2.1.2主厂房A排柱内为槽钢支撑式及利用吊杆和焊在其上方梁上的槽钢作为支吊结构。
2.2施工范围离相封母的安装的施工范围主要包括：离相封母支撑钢架的安装，离相封母的安装与找正，母线卫生清理，母线段间焊接，PT柜安装，中性点柜安装，中性点母线安装，封母与主变，厂变，PT柜以及励磁变的连接等。
10.5kV离相封闭母线检修作业指导书
10.5kV离相封闭母线检修作业指导书DQ-0051 总则1.1 目的为了加强XXXXXX10.5KV离相封闭母线检修技术工作，确保10.5KV离相封闭母线检修工作符合工艺质量和安全生产管理要求，并确保该工作全过程无不安全情况发生，确保10.5KV离相封闭母线检修后能安全、可靠地运行，所有参加本检修项目的工作人员、质检人员，必须遵循本质量保证程序。
1.2 范围本指导书适用于XXXXXX10.5KV离相封闭母线的检修。
2 规范性引用文件（含验收标准等）2.1《金属封闭母线》 GB/T 8349-20002.2《发电企业设备检修导则》 DL/T 838-20032.3《封闭母线》JB/T 9639-19992.4《10.5kV离相封闭母线检修维护技术规程》XXXXXX2.5《离相封闭母线及其附属设备》3 作业过程控制3.1 作业准备3.1.1 人员配备3.1.2工器具（安全工器具、作业工器具、安全防护用品、测量仪器等）3.1.3消耗材料包括备品3.2 作业过程及风险预控3.3 关键点作业质量标准及异常处理对策（可图示）3.4验收、交接与其它标准要求3.4.1验收时间现场交接验收（以下简称现场验收）应在检修、调试完毕后、系统启动投运前进行。
检修项目现场验收的时间应根据现场验收内容的工作量决定，技术改造项目可根据工程实际情况采取阶段性验收。
3.4.2验收要求现场验收前，检修单位应编制验收方案报XXXXXX公司批准。
验收方案应包括验收依据、验收范围、验收时间、验收内容、验收工作组成员、验收配合组成员、验收组织措施、技术措施、安全措施。
3.4.3验收记录要求3.4.3.1按照验收内容及所列检修项目进行逐项检查、测试、逐项记录。
3.4.3.2特殊情况下征得生产管理部门的同意，现场验收试验的个别内容可结合施工调试进行，但需在交接验收中的验收报告做好记录。
3.4.3.3若在设备调试过程中，设备供货合同的甲乙双方已同意对某些功能进行修改，应按修改后的要求进行验收。
离相封闭母线安装作业指导书
全连式离相封闭母线安装作业指导书1 工程概况1.1 工程概况全连式离相封闭母线一般作为发电机出线的导体，用于连接发电机与主变等设备。
全连式离相封闭母线外壳和内部导体一般均为铝制。
1.2 工程量和工期1.2.1 工程范围及工程量本项工程的作业范围包括：封母支架安装，封母运输、就位，封母找正，封母抱箍安装，封母导体抱瓦安装、焊接，封母内检，封母外壳抱瓦安装、焊接，封母加热装置安装，封母微正压装置安装，封母检漏、刷漆，封母接地安装。
1.2.2 施工工期视封母长度、数量情况决定2 编制依据3 作业前的条件和准备3.1 技术准备3.1.1施工图纸齐全，并由专业公司技术负责人组织进行了图纸会检，确认图纸无问题。
3.1.2施工方案已确定，并经项目部技术负责人审核批准。
3.1.4施工技术措施编制完毕。
3.1.5技术人员按照施工技术措施，对施工人员进行技术、安全交底，并进行了《专业公司施工技术交底三签记录》。
3.2 作业人员3.2.1作业人员配置、资格3.2 作业工机具3.3 安全器具施工安全用具统计表3.4 工序交接3.4.1设备安装前，施工场地应满足施工要求并清理干净。
3.4.2与封母连接的设备均已安装完毕。
4 作业程序和方法4.1 施工方法全连式离相封母安装首先根据设计院和厂家资料预制、安装封母支架，安装时应注意选取的支架位置不应与封母的抱瓦安装位置相冲突。
封母运输时应按照安装的顺序由一侧向另一侧或由内向外运输，运输时，应防止前面的设备到位后阻碍后面的设备就位。
对于室内用支架或吊架固定的封母，安装时，先将封母运到安装位置，再用倒链将封母吊起，封母起吊必须使用吊带，吊带根据封母安装高度和重量选择。
在主封母下方安装封母支架或吊架。
安装时一定按照设计高度安装，防止封母安装完后两端接口无法安装。
主封母支架或吊架安装完毕将封母放到支架或吊架上，调整好每段封母的间隙，应保证封母的外壳和导体抱箍与封母两段的搭接面，便于焊接。
离相封闭母线安装作业指导书
目录一、编制依据 (1)二、作业任务 (1)三、作业准备及作业环境条件 (2)四、施工进度安排 (4)五、作业方法及施工要求 (4)六、作业质量标准及检验要求 (8)七、职业安全卫生与环境管理 (8)八、强制性条文 (11)九、应急预案 (11)离相封闭母线及设备安装作业指导书一、编制依据1、根据xxx2×350MW自备热电站工程，xxx设计院电气图册65-F102311S-D0401《发电机出线及封闭母线安装》；2、《电气装置安装工程盘柜及二次回路接线施工及验收规范》 (GB50171—92) ；3、《电气装置安装工程母线装置施工及验收规范》（GBJ 149-90）；4、《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》（GBJ-148-90）；5、《电气装置安装工程质量检验及评定规程》（DL/T5161.1-17-2002）；6、设备厂家的出厂技术文件（阜新市新能电力设备厂）；7、《职业安全卫生与环境管理规程》；8、《工程建设标准强制性条文》电力工程部分-2011版；9、xxx公司管理体系文件（2008版）及管理作业文件汇编（2008版）；10、电力建设安全工作规程（DL5009.1-2002）二、作业任务1、工程概况发电机与主变压器之间的全连式离相封闭母线、中性点柜均布置在汽机房6.3米层，电压互感器及避雷器柜、励磁变由主回路封闭母线T接布置在汽机房6.3米层。
发电机封闭母线由主厂房6.3米平台引出汽机房A列柱后与主变压器低压侧套管连接；厂用分支离相封闭母线在主厂房外由发电机封闭母线T接引入高压厂用变压器高压侧套管，起/备变低压侧共箱母线引入汽机房，接入6KV厂用配电装置进线柜；高厂变压器低压侧封闭母线沿汽机房A排柱外布置引入主厂房，接入6KV厂用配电装置进线柜。
2、主要工程量三、作业准备及作业环境条件1、作业人员的资格要求、劳动力组织项目负责人 1人作业组长 2人技术员 1人电气安装工 10人辅助工 4人试验人员 4人2、施工机械及工器具准备3、作业环境及应具备条件1、施工技术准备1、施工图纸应到齐，作业人员应认真学习图纸，理解设计要求。
封闭母线安装作业指导书
封闭母线安装作业指导书3.5.1 概述电厂二期工程的封闭母线包括主封母、厂用分支封母6KV共箱母线及附属设备的安装。
主封闭母线、共箱母线安装应从一端向另一端安装，应注意与设备连接时不允许受力，并作到连接紧固。
本方案以主封母安装为例。
3.5.2 施工前的准备准备好工器具及消耗性材料。
通知氩弧焊工准备好设备，氩气及冷却水箱，并在焊接现场调试合格。
做好防风、防火措施。
3.5.3 作业程序施工前的准备→核对标高及中心线→剔找预埋件→制做支架→按设计图纸核对到货设备是否相符→封闭母线分段就位→焊接→封闭母线与变压器连接→封闭母线与PT柜连接→清理→淋水试验→安装微正压装置的管路→验收。
3.5.4 施工程序和内容3.5.4.1主封母线到货后，应根据设计院和制造厂提供的图纸资料开箱清点，逐段核对母线尺寸、部件、相序顺序编号是否与图纸相符，备品备件规格数量是否正确，瓷件有无破损。
3.5.4.2在设备清点时要进行外观检查，看母线及外壳有无碰伤，变形，封闭母线螺接面镀银层有无损伤、油漆是否完整、焊缝是否饱满，有无裂纹。
3.5.4.3为了保证安装质量，封闭母线的安装应在主变、厂变就位三个月后进行，确保基础不再有大的沉降，且施工前认真核对标高及尺寸是否与设计相符，如有不同应及时找设计协商。
3.5.4.4严格按图纸进行装配组合，安装时头尾不能颠倒，要按厂家编号逐段进行，当出现误差时，要把误差均匀的分布到各个接口上，不能将所有误差集中到一道口上，施工中严禁撞击和拖拽母线。
具体如下：1）支架安装前要用墨线将封闭母线中心线的走向及支架的中心位置划在安装平台和构件上。
同时检查建筑预埋件位置是否正确，然后根据支架基础划线，将支架安装到预埋件上，焊接工作要由合格的焊工进行。
2）在每一母线单元的外壳上，均有制造厂的母线单元的相序号和顺序号，此编号与制造图纸是对应的，安装时要对号入座，不能颠倒。
发电机出线下面的空间很小，安装时，应先从此处开始找正、定位、焊接，安装中切记要将误差均匀分布、严禁集中。
离相封闭母线作业指导书
目录一、概况 (2)二、施工及质量验收依据 (2)三、主要工器具、量具、机具 (2)四、施工作业方案 (2)五、工艺流程 (3)六、危害因素辨识及控制措施 (6)七、安全及施工注意事项 (7)八、环保措施 (8)一、概况：工程为安徽华电六安电厂2×660MW级扩建工程#3机封闭母线安装。
离相封闭母线为镇江华东电力设备制造厂提供，现场采用焊接方式连接而成，其中主要技术数据如下表：二、施工及质量验收依据：1、发电机封闭母线安装设计图纸：60F6092S-D03012、《电气装置安装工程质量检验及评定标准》DL/T 5161.17—2002。
3、《电力建设安全工作规程》DL5009.1－2002。
4、《电气装置安装工程母线装置施工及验收规范》GBJ50149-2010。
5、《电气装置安装工程电气设备交接试验标准及条文说明》GB50150-2006。
6、工程建设标准强制性条文(电力工程部分) 2011版7、封闭母线厂家资料及厂家图纸。
三、主要工器具、量具、机具：1、机具：汽机房行车、吊车、拖车、叉车二台、倒链若干。
2、工器具：逆变焊机及焊接工具一套、氩弧焊机一台、冲击电锤一把、磨光机、防护眼镜、钢丝刷、扁铲、扳手等。
3、量具：水准仪一台、水平尺，钢卷尺各二把、力矩扳手一把。
四、施工作业方案：1、熟悉图纸与土建进行交接验收，核对构件及预留孔是否正确。
2、根据图纸要求确定母线中心线、标高，并做好记号。
3、中性点及接地变压器、PT柜安装。
4、户内母线运输到位用倒链吊起，进行支吊架安装。
5、封闭母线调整。
6、导体连接焊接。
7、包外壳焊接、验收、补刷漆。
8、微正压装置安装调试、检漏。
9、电气连接及电气试验。
五、工艺流程：六、危害因素辨识及控制措施：七、安全及施工注意事项：1、施工前认真组织施工人员学习安全措施及有关安全规程及本技术措施，树立安全第一，预防为主的观念。
2、准备好各种安全用具和防护用具，包括：安全带、安全帽、安全警戒绳、焊工防护用具。
电气离相封闭母线焊接作业指导书.doc
目录1作业任务 (3)2 编写依据 (4)3 作业准备和条件 (4)4 作业方法及工艺质量控制措施 (6)5 作业质量标准及检验要求 (7)6技术记录要求 (8)7 职业安全健康、环境保护技术措施 (9)8 作业指导书的附录 (10)1作业任务1.1 工程概况：池州电厂一期工程2×300MW机组发电机引出离相封闭母线是电气系统主接线的重要组成部分，它是沟通发电机出口至#2高厂变、#2主变、PT柜、中性点及避雷器柜的主要设备性材料，该封闭母线设备由江苏长江沃特电气有限公司提供, 封闭母线外壳为铝合金型材。
本次开工安装范围包括发电机出线扩相箱,电压互感器及避雷器柜，中性点柜，微正压装置等设备安装；及发电机主回路，厂用分支回路及PT回路,中性点回路等离相封闭母线的安装。
1.2 工程量主回路封闭母线由CZFM-3～CZFM-2～CZFM-6～CZFM-11～CZFM-15～CZFM-16～CZFM-17～CZFM-18～CZFM-21～CZFM-22～CZFM-23、 CZFM-3～CZFM-5～CZFM-11～CZFM-14～CZFM-16～CZFM-17～CZFM-18～CZFM-21～CZFM-22～CZFM-23、 CZFM-3～CZFM-4～CZFM-11～CZFM-13～CZFM-16～CZFM-17～CZFM-18～CZFM-21～CZFM-22～CZFM-23等31段母线分段组成,其技术参数如下:额定电压： 20KV额定电流： 12500A额定频率： 50HZ相数： 3外壳规格: φ1050*8/φ1050*7导体规格: φ500*12中性点回路封闭母线由CZFM-7、CZFM-7+、CZFM-8、CZFM-9、CZFM-10等8段母线分段组成,厂用分支回路由CZFM-18～CZFM-19共6段母线分段组成, PT回路封闭母线由FMT-29共3段母线分段组成,技术参数如下:额定电压： 20KV额定电流： 1600A额定频率： 50HZ相数： 3外壳规格: φ700*5导体规格: φ150*101.3工期要求满足三级计划的要求，在保证施工进度的同时，确保施工工艺及施焊质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录
一、概况 (2)
二、施工及质量验收依据 (2)
三、主要工器具、量具、机具 (2)
四、施工作业方案 (2)
五、工艺流程 (3)
六、危害因素辨识及控制措施 (6)
七、安全及施工注意事项 (7)
八、环保措施 (8)
一、概况：
工程为安徽华电六安电厂2×660MW级扩建工程#3机封闭母线安装。
离相封闭母线为镇江华东电力设备制造厂提供，现场采用焊接方式连接而成，其中主要技术数据如下表：
二、施工及质量验收依据：
1、发电机封闭母线安装设计图纸：60F6092S-D0301
2、《电气装置安装工程质量检验及评定标准》DL/T 5161.17—2002。
3、《电力建设安全工作规程》DL5009.1－2002。
4、《电气装置安装工程母线装置施工及验收规范》GBJ50149-2010。
5、《电气装置安装工程电气设备交接试验标准及条文说明》GB50150-2006。
6、工程建设标准强制性条文(电力工程部分) 2011版
7、封闭母线厂家资料及厂家图纸。
三、主要工器具、量具、机具：
1、机具：汽机房行车、吊车、拖车、叉车二台、倒链若干。
2、工器具：逆变焊机及焊接工具一套、氩弧焊机一台、冲击电锤一把、磨光机、防护
眼镜、钢丝刷、扁铲、扳手等。
3、量具：水准仪一台、水平尺，钢卷尺各二把、力矩扳手一把。
四、施工作业方案：
1、熟悉图纸与土建进行交接验收，核对构件及预留孔是否正确。
2、根据图纸要求确定母线中心线、标高，并做好记号。
3、中性点及接地变压器、PT柜安装。
4、户内母线运输到位用倒链吊起，进行支吊架安装。
5、封闭母线调整。
6、导体连接焊接。
7、包外壳焊接、验收、补刷漆。
8、微正压装置安装调试、检漏。
9、电气连接及电气试验。
五、工艺流程：
六、危害因素辨识及控制措施：
七、安全及施工注意事项：
1、施工前认真组织施工人员学习安全措施及有关安全规程及本技术措施，树立安全第一，
预防为主的观念。
2、准备好各种安全用具和防护用具，包括：安全带、安全帽、安全警戒绳、焊工防护用
具。
3、参加高空作业人员必须经医院体检合格并持作业证方可上岗。
4、对使用的工器具、电动工具、梯子及氧气乙炔带子、安全阀进行检查，合格方可使用。
5、施工过程中，各施工小组长要树立高度责任心，对本施工小组的安全、质量、设备要认
真负责。
6、进入施工现场须正确偑戴安全帽，高空作业人员必须系好安全带，安全带要高挂低用，
严禁非专业人员拆接电源，严禁酒后进入现场。
7、严禁在尚未固定的楼板及孔洞盖板上行走，母线吊装时严禁站在母线正下方。
8、特种作业人员必须持证上岗，焊工必须经过考试合格，并在同类焊材使用同型号焊丝进
行练习、试焊。
试焊样品送质检中心验收合格后，方可进行施焊。
9、封母运输时要封车运输，室内移动母线时用叉车，严禁拖动和滚动。
10、进行焊接前要有防火措施，进行室外焊接时要有防风及防雨措施。
11、脚手架要经验收合格，挂牌后方可使用，并严禁在使用中不经起重专业人员许可随意
拆卸。
12、施工前要认真进行安全交底和技术交底，并办理签证方可施工。
13、施工人员注意现场文明施工，做到工完料尽场地清，并根据现场实际情况依据环保要
求分类回收。
八、环保措施：
1、检查电焊机各零部件是否紧固，减少焊机工作时发出的噪音及能量损耗。
2、在焊口补漆时，要仔细小心刷漆，避免滴漆污染环境。
3、用完后漆桶、毛刷要回收后集中处理。
4、氧气乙炔管子无破损，扎口要紧，以免漏气污染环境。
5、工作用料，尽量用料准确，防止人为垃圾的产生，对不可避免的余料要尽可能的回收利用。
6、焊条头、铝焊丝段、废胶布、塑料带(布)、破布等随清随收，分类送垃圾箱。
