要设计一个音频声源定位系统，需要按照以下步骤：
1.硬件准备：需要准备多个麦克风和一个设备，如计算机或嵌
入式设备。
麦克风数量应该至少为两个。
2.采集数据：使用多个麦克风同时录制同一个声源的声音，将
这些录音文件存储在计算机或嵌入式设备中。
3.信号处理：对录音文件进行预处理和特征提取。
可以使用
FFT（快速傅里叶变换）算法来处理信号，并提取语音信号的频率和
相位信息。
4.声源定位：通过对预处理的信号进行分析和比较，确定声源
的位置。
这可以通过使用聚类算法或时间差测量来实现。
聚类算法
可以根据不同麦克风的录音数据相似性来确定声源位置；时间差测
量通过测量到每个麦克风的声音传播时间来确定声源位置。
5.输出结果：最后输出声源的位置信息。
在设计音频声源定位系统时，需要特别注意噪声和干扰的问题，因为这些都会影响声源定位的准确度。
另外，为了提高定位精度和
性能，可以考虑使用机器学习和深度学习等技术，以便更好地处理
信号、提取特征和预测结果。
可移动声源定位系统设计
可移动声源定位系统设计一、引言移动声源定位系统是一种通过检测声音信号的时间差来确定移动声源位置的技术。
通过将多个麦克风分布在不同位置，系统可以获取到声音在不同麦克风间的传播时间差，从而计算出声源的位置。
二、系统设计1. 麦克风布局系统中需要布置多个麦克风，麦克风的位置应该均匀分布在待测区域内。
布局时需考虑到麦克风之间的间距不能太近，以避免相似的信号在多个麦克风间传播导致误差增大。
麦克风应该尽量远离任何可能引入噪音干扰的设备或物体。
2. 声音信号采集系统需要使用麦克风对环境中的声音信号进行采集。
为了保证声音信号的质量，麦克风应选择品质良好的麦克风，并且布局时应考虑到麦克风与声源之间的距离，以保证信号损失最小。
采集到的声音信号需要经过放大、滤波等处理，以提高信噪比和信号质量。
为了实现高精度的定位，采集的声音信号应具有足够的频率范围，以便能够捕捉到波长较短的高频声音信号。
3. 时间差计算系统通过计算声音信号在不同麦克风间的传播时间差来确定声源位置。
计算过程需要知道声音在介质中的传播速度，可以使用已知的声速数值。
假设某一时刻声源发出信号，到达麦克风a的时间为ta，到达麦克风b的时间为tb，则时间差Δt = ta - tb。
根据声音在介质中传播的速度，可以通过Δt计算出声源与两个麦克风的距离差。
4. 声源定位算法根据多个麦克风对声音信号的时间差测量结果，可以得到多个声源与麦克风之间的距离差。
结合麦克风的位置信息，可以使用三角定位法或者最小二乘等算法来计算声源的位置。
三、系统实现1. 硬件设计系统的硬件部分主要包括麦克风、放大器、滤波器、模数转换器等。
麦克风用于采集声音信号，放大器用于放大信号，滤波器用于滤除噪音，模数转换器用于将模拟信号转换为数字信号。
系统的软件部分主要包括信号处理和声源定位算法。
信号处理部分负责对采集到的声音信号进行放大、滤波等处理，以提高信噪比和信号质量。
声源定位算法部分负责根据处理后的信号和麦克风位置信息计算声源的位置。
可移动声源定位系统设计
可移动声源定位系统设计近年来，移动声源定位系统被广泛应用于语音识别、声音增强、语音通话等领域，因为它能够有效地解决人们在使用这些设备时遇到的问题。
在本文中，我们将详细介绍可移动声源定位系统的设计。
一、系统需求分析在设计可移动声源定位系统之前，首先需要对其需求进行分析。
根据用户的需求和使用场景，我们可以得出以下要求：（1）系统需要具备实时性和准确性，以满足用户对实际环境变化的要求。
（2）系统需要具备较高的定位精度，以满足用户对移动目标位置的要求。
（3）系统需要能够自适应地调整定位参数，以满足不同环境下的定位需求。
（4）系统需要能够满足不同科技应用的要求，包括虚拟现实、增强现实、游戏等。
二、系统设计方案在了解了用户需求后，我们可以考虑采用以下系统设计方案：（1）系统架构设计: 可移动声源定位系统可以分为两部分，即移动声源及其监测设备和声源定位分析器。
移动声源监测设备主要用于捕捉声源的声音信号，并将其传输到声源定位分析器。
声源定位分析器根据声音信号以及其他参数，实现对移动声源的精确定位。
（2）声音信号采集: 在移动声源监测设备中，我们采用微机电系统（MEMS）麦克风阵列。
由于MEMS麦克风阵列的体积小、灵敏度高、容易集成，可以满足我们对移动声源信号采集的要求。
（3）声音信号处理: 在声源定位分析器中，我们将使用数字信号处理技术，对采集到的声音信号进行处理。
主要包括滤波、能量计算、谱计算等操作。
其中，滤波操作用于滤除杂音和干扰信号；能量计算用于估计声源能量；谱计算用于估计频谱特征，如功率谱密度、频率、相位等。
（4）声源定位: 对于声源定位算法，我们将采用传统的波束形成算法或基于深度学习的算法进行。
波束形成算法基于麦克风阵列的均衡化和音源宽带响应特性，将目标声源的方向信息提取出来。
基于深度学习的算法利用深度卷积神经网络，提取输入特征的抽象表示，以此获得更好的分类和定位精度。
（5）优化算法: 在系统设计中，我们需要考虑优化算法以提高系统性能。
基于STM32的声音定位系统

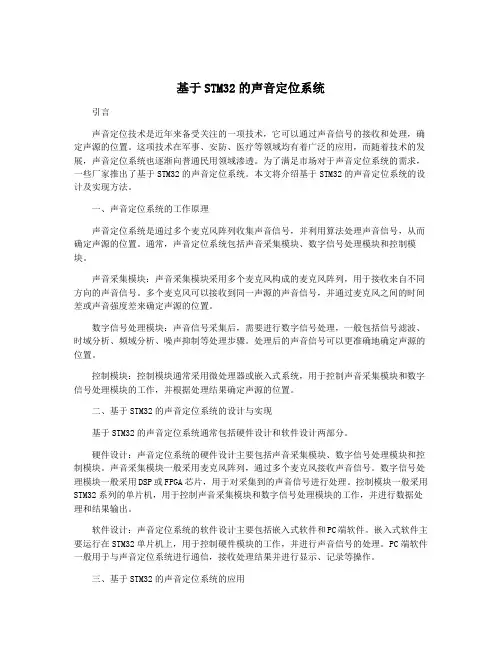

基于STM32的声音定位系统引言声音定位技术是近年来备受关注的一项技术，它可以通过声音信号的接收和处理，确定声源的位置。
这项技术在军事、安防、医疗等领域均有着广泛的应用，而随着技术的发展，声音定位系统也逐渐向普通民用领域渗透。
为了满足市场对于声音定位系统的需求，一些厂家推出了基于STM32的声音定位系统。
本文将介绍基于STM32的声音定位系统的设计及实现方法。
一、声音定位系统的工作原理声音定位系统是通过多个麦克风阵列收集声音信号，并利用算法处理声音信号，从而确定声源的位置。
通常，声音定位系统包括声音采集模块、数字信号处理模块和控制模块。
声音采集模块：声音采集模块采用多个麦克风构成的麦克风阵列，用于接收来自不同方向的声音信号。
多个麦克风可以接收到同一声源的声音信号，并通过麦克风之间的时间差或声音强度差来确定声源的位置。
数字信号处理模块：声音信号采集后，需要进行数字信号处理，一般包括信号滤波、时域分析、频域分析、噪声抑制等处理步骤。
处理后的声音信号可以更准确地确定声源的位置。
控制模块：控制模块通常采用微处理器或嵌入式系统，用于控制声音采集模块和数字信号处理模块的工作，并根据处理结果确定声源的位置。
二、基于STM32的声音定位系统的设计与实现基于STM32的声音定位系统通常包括硬件设计和软件设计两部分。
硬件设计：声音定位系统的硬件设计主要包括声音采集模块、数字信号处理模块和控制模块。
声音采集模块一般采用麦克风阵列，通过多个麦克风接收声音信号。
数字信号处理模块一般采用DSP或FPGA芯片，用于对采集到的声音信号进行处理。
控制模块一般采用STM32系列的单片机，用于控制声音采集模块和数字信号处理模块的工作，并进行数据处理和结果输出。
软件设计：声音定位系统的软件设计主要包括嵌入式软件和PC端软件。
嵌入式软件主要运行在STM32单片机上，用于控制硬件模块的工作，并进行声音信号的处理。
PC端软件一般用于与声音定位系统进行通信，接收处理结果并进行显示、记录等操作。
可移动声源定位系统设计

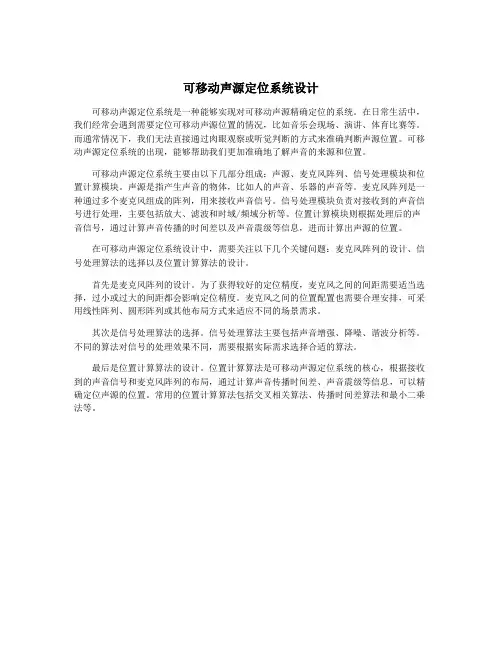

可移动声源定位系统设计可移动声源定位系统是一种能够实现对可移动声源精确定位的系统。
在日常生活中，我们经常会遇到需要定位可移动声源位置的情况，比如音乐会现场、演讲、体育比赛等。
而通常情况下，我们无法直接通过肉眼观察或听觉判断的方式来准确判断声源位置。
可移动声源定位系统的出现，能够帮助我们更加准确地了解声音的来源和位置。
可移动声源定位系统主要由以下几部分组成：声源、麦克风阵列、信号处理模块和位置计算模块。
声源是指产生声音的物体，比如人的声音、乐器的声音等。
麦克风阵列是一种通过多个麦克风组成的阵列，用来接收声音信号。
信号处理模块负责对接收到的声音信号进行处理，主要包括放大、滤波和时域/频域分析等。
位置计算模块则根据处理后的声音信号，通过计算声音传播的时间差以及声音震级等信息，进而计算出声源的位置。
在可移动声源定位系统设计中，需要关注以下几个关键问题：麦克风阵列的设计、信号处理算法的选择以及位置计算算法的设计。
首先是麦克风阵列的设计。
为了获得较好的定位精度，麦克风之间的间距需要适当选择，过小或过大的间距都会影响定位精度。
麦克风之间的位置配置也需要合理安排，可采用线性阵列、圆形阵列或其他布局方式来适应不同的场景需求。
其次是信号处理算法的选择。
信号处理算法主要包括声音增强、降噪、谐波分析等。
不同的算法对信号的处理效果不同，需要根据实际需求选择合适的算法。
最后是位置计算算法的设计。
位置计算算法是可移动声源定位系统的核心，根据接收到的声音信号和麦克风阵列的布局，通过计算声音传播时间差、声音震级等信息，可以精确定位声源的位置。
常用的位置计算算法包括交叉相关算法、传播时间差算法和最小二乘法等。
可移动声源定位系统设计
可移动声源定位系统设计一、引言随着科技的发展，可移动声源定位系统已经在各种领域得到了广泛的应用，比如安防监控、智能家居、虚拟现实等。
可移动声源定位系统主要是通过对声音的采集和处理实现对声源定位的功能。
本文将介绍一种基于传感器和信号处理的可移动声源定位系统的设计。
二、系统设计1. 硬件设计可移动声源定位系统的硬件设计主要包括传感器部分和信号处理部分。
传感器部分主要包括麦克风阵列和加速度计。
麦克风阵列通过多个麦克风的布置来实现对声音的采集，从而实现声源的定位。
而加速度计则用于感知设备的移动和方向变化，从而实现移动声源的定位。
信号处理部分主要包括声音信号的采集和处理以及移动定位算法。
声音信号的采集主要通过麦克风阵列实现，而处理则包括声音信号的放大、滤波和数字化。
移动定位算法则通过对加速度计的数据进行处理实现对声源的定位。
控制部分主要包括对传感器的控制和数据采集，以及系统的运行状态管理。
通过对传感器的控制和数据采集，系统可以实现对声源的实时定位和跟踪。
系统的运行状态管理可以实现对系统的开关和参数设置等功能。
三、系统工作原理1. 声音信号采集声音信号的采集主要通过麦克风阵列实现。
麦克风阵列通过多个麦克风的布置来实现对声音的多方位采集。
通过对麦克风阵列采集到的声音信号进行处理，可以实现对声源的方位和距离的估计。
2. 加速度计数据处理加速度计用于感知设备的移动和方向变化。
通过对加速度计采集到的数据进行处理，可以实现对设备的方向和移动状态的估计。
通过对设备的方向和移动状态的估计，可以实现对声源的移动定位和跟踪。
3. 移动定位算法四、系统应用1. 安防监控可移动声源定位系统在安防监控领域可以实现对可疑声音的实时定位和跟踪。
通过对可疑声音的实时定位和跟踪，可以实现对潜在危险的及时排除和处理，从而提高安防监控系统的效率和准确性。
2. 智能家居3. 虚拟现实可移动声源定位系统在虚拟现实领域可以实现对虚拟声音的实时定位和重建。
声源定位算法及实现
声源定位算法及实现声源定位算法大致可以分为传统方法和深度学习方法两种。
其中，传统方法主要基于声音在麦克风阵列中的时延差（Time Difference of Arrival, TDOA）或协方差矩阵分析来估计声源位置。
而深度学习方法则利用深度神经网络来学习声音特征，进而实现声源定位。
传统的声源定位算法中，最常用的方法是通过计算声波在不同麦克风之间的延迟差来确定声源位置。
这种方法称为时延差法。
具体步骤如下：1.首先，需要设置一个麦克风阵列，通常是线性阵列或圆形阵列。
2.然后，从各个麦克风收集到的声音信号通过时域差异检测（如互相关法或差分法）计算得到时延差。
3.接下来，根据时延差计算声源方向。
一种常用的方法是通过计算声源在麦克风阵列中的波前形成来确定声源位置。
除了时延差法，协方差矩阵分析也是常用的声源定位方法之一、该方法通过计算麦克风阵列中各麦克风间的协方差矩阵来估计声源位置。
具体步骤如下：1.首先，将收集到的声音信号通过时域差异检测计算得到时延差。
2.然后，利用时延差计算麦克风间的协方差矩阵。
3.最后，根据协方差矩阵的特征值和特征向量分析来确定声源位置。
深度学习方法是近年来发展起来的一种声源定位算法。
这种方法通过使用神经网络来学习声音特征，并根据这些特征来估计声源位置。
深度学习方法具有以下几个步骤：1.首先，需要准备一个具有标注声源位置的训练数据集。
该数据集由多个声音信号和对应的声源位置组成。
2.然后，将声音信号输入到深度神经网络中，并训练网络来学习声音特征。
训练过程通常使用反向传播算法来更新网络权重。
3.最后，通过输入未知声音信号到训练好的神经网络中，利用网络输出的特征来估计声源位置。
声源定位算法的实现可以使用多种编程语言和工具。
例如，可以使用Python语言结合相关的音频处理库（如Librosa、PyAudio）来实现传统声源定位算法。
对于深度学习方法，可以使用深度学习框架（如TensorFlow、PyTorch）来实现。
可移动声源定位系统设计
可移动声源定位系统设计一、系统原理可移动声源定位系统基于声波的传播特性，通过收集声波信号的时间差和相位差信息，计算声源位置。
该系统由多个节点组成，每个节点都有麦克风接收声波信号，然后将信号通过无线传输方式发送到一个中心节点，中心节点计算出声源位置并将位置信息反馈给用户。
二、系统硬件设计1. 麦克风阵列麦克风阵列是收集声波信号的核心部件，其设计要求能够有效地捕捉声源的声波信号。
本系统采用了六个麦克风组成的线性阵列，阵列中每个麦克风之间的距离为1.5厘米。
2. 数据采集卡数据采集卡是用来将麦克风阵列收集到的声波信号转换为数字信号，以便进行后续计算。
本系统采用了PCIe接口的数据采集卡，采样率为48kHz，位深为24位。
3. 中央处理器中央处理器是系统的核心，用于计算声源位置和与用户进行交互。
本系统采用了英特尔i7处理器，主频为3.6GHz，内存为16GB。
4. 无线模块无线模块是用来将数据从分布式节点传输到中心节点。
本系统采用了2.4Ghz的无线模块，最大传输速率为2Mbps。
1. 信号处理算法信号处理算法是用来对从麦克风阵列收集到的声波信号进行处理，以得到时间差和相位差信息。
本系统采用了交叉相关算法（Cross-Correlation）和相位差算法（Phase Difference），以提高定位精度。
2. 定位算法定位算法是用来计算声源位置的核心算法。
本系统采用了三边定位算法（Three-Side Localization Algorithm），能够通过三个节点接收到的信号时间差信息计算出声源位置。
3. 用户界面设计用户界面是用来与用户进行交互的重要组成部分。
本系统采用了图形用户界面（Graphical User Interface），将声源位置以地图图像的形式展现给用户，增强用户体验。
四、实验结果通过对可移动声源定位系统进行实验测试，得到了较为理想的实验结果，可正确地计算出声源位置。
在不同环境下进行测试，定位误差在1-2米之间，可以满足实际应用需求。
可移动声源定位系统设计
可移动声源定位系统设计一、引言可移动声源定位系统是指通过一定的技术手段，对可移动的声源进行定位和跟踪。
该系统可以广泛应用于各种场合，如会议室、演播室、舞台等，为用户提供高质量的音频体验。
本文将介绍一个基于声源定位技术的可移动声源定位系统的设计。
二、系统设计1. 硬件设备硬件设备包括麦克风阵列、声卡、传感器等。
麦克风阵列用于采集声音信号，声卡用于将模拟信号转换为数字信号，传感器用于获取声源的位置信息。
2. 软件设计软件设计包括声源信号处理、声源定位算法和界面设计等。
声源信号处理主要包括信号增强、噪声抑制和语音识别等，以提高声音信号的质量。
声源定位算法可以分为传统算法和深度学习算法，传统算法包括交叉相关算法和波达法等，深度学习算法包括卷积神经网络和循环神经网络等。
界面设计主要包括用户交互界面和可视化界面，以方便用户使用和展示声源定位结果。
三、系统流程系统流程包括声源信号采集、声源信号处理、声源定位算法和声源位置显示等步骤。
1. 声源信号采集通过麦克风阵列采集声音信号，将模拟信号转换为数字信号，传送给声卡进行处理。
声卡将数字信号传送给计算机进行后续处理。
2. 声源信号处理对声音信号进行增强、噪声抑制和语音识别等处理。
增强处理可以提高声音信号的信噪比，噪声抑制可以减小背景噪声的影响，语音识别可以提取声源的语音信息。
3. 声源定位算法根据声源信号处理的结果，采用声源定位算法对声源进行定位。
传统算法可以利用声音在麦克风阵列中的到达时间差、相位差等信息进行定位，深度学习算法可以利用深度神经网络对声音数据进行高级特征提取和定位预测。
4. 声源位置显示将声源的位置信息显示在界面上，方便用户进行观察和操作。
可以使用二维坐标系或三维空间模型来表示声源的位置，同时可以通过红色标记等方式突出显示当前活动的声源。
四、系统性能评价对于可移动声源定位系统，可以通过定位精度、定位速度和系统响应时间等指标对系统性能进行评价。
定位精度是指系统对声源位置的估计误差，定位速度是指系统对声源位置的更新速度，系统响应时间是指系统对操作的快速响应能力。
可移动声源定位系统设计
可移动声源定位系统设计可移动声源定位系统是通过测量声波到达多个传感器的时间差或相位差，从而确定声源位置的一种系统。
该系统可以应用于各种领域，如声音定位、语音信号处理、智能家居、无人驾驶、安防监控等。
本文将对可移动声源定位系统的设计进行详细讨论。
一、系统总体设计1. 系统功能可移动声源定位系统的主要功能是实时准确地确定声源的位置，并将结果反馈给用户或其他系统进行相应的处理。
系统还应具备声音信号的采集、处理、分析和存储功能。
2. 系统组成可移动声源定位系统主要由声音传感器、信号处理模块、控制器、显示模块和通信模块等几大部分组成。
声音传感器用于采集声音信号，信号处理模块用于对声音信号进行处理和分析，控制器用于控制系统的整体功能，显示模块用于显示声源位置等信息，通信模块用于与其他系统进行数据交互。
3. 系统原理可移动声源定位系统的工作原理是通过对声音信号的采集、处理和分析，利用声音传感器间的时间差或相位差来计算声源的位置。
传感器接收到声音信号后，将其传输给信号处理模块进行处理和分析，通过计算声音到达传感器的时间差或相位差，进而确定声源的位置。
1. 声音传感器声音传感器是可移动声源定位系统的核心部件，其质量和性能将直接影响系统的定位精度和稳定性。
在选择声音传感器时，需要注意其频率范围、灵敏度、耐高温等特性。
2. 信号处理模块信号处理模块用于对声音信号进行数字化和处理，其主要功能包括滤波、放大、采样、转换等。
在设计时，需要考虑信号处理的速度和精度，并选用适当的处理器和算法。
3. 控制器控制器负责整个系统的运行和控制，根据采集到的声音信号，对声源的位置进行实时计算和显示。
在硬件设计上，需要选择稳定可靠的控制器，并设计合理的电路结构和接口。
4. 显示模块显示模块用于将声源的位置信息以图形或文字的方式显示出来，便于用户直观地了解声源的位置。
在设计时，需要选择合适的显示屏和显示控制器，以实现清晰、稳定的显示效果。
通信模块用于与其他系统或设备进行数据交互，将声源位置信息传输给其他系统或接收指令进行控制。
可移动声源定位系统设计
可移动声源定位系统设计
可移动声源定位系统是一种能够实时监测和定位各种移动声源的系统设备，能够在不
同环境下进行定位和追踪，为用户提供更加精准的声源定位信息。
本文将从系统原理、硬
件设计、软件设计和实验验证等方面对可移动声源定位系统进行设计。
一、系统原理
可移动声源定位系统的工作原理是利用多个声音传感器进行声音的采集，并通过信号
处理和计算，得到声源的位置信息。
通过对声音传感器的位置进行标定，得到各个声音传
感器的位置坐标。
然后，通过对声源信号进行叠加和处理，计算出声源的位置坐标。
将声
源的位置信息反馈给用户，实现对声源的实时定位。
二、硬件设计
可移动声源定位系统的硬件设计主要包括声音传感器、信号处理模块和位置计算模块。
声音传感器用于采集声音信号，可以选择麦克风、声音传感器等，根据需要确定数量和位置。
信号处理模块用于对采集到的声音信号进行预处理，滤波、放大等，以便后续处理。
位置计算模块用于对处理后的声音信号进行计算，得到声源的位置信息。
四、实验验证
为了验证可移动声源定位系统的性能，需要进行实验验证。
首先需要搭建实验平台，
包括声音传感器、信号处理模块和位置计算模块。
然后，利用实验平台对不同位置和不同
移动速度的声源进行测试，记录并分析实验数据。
对实验数据进行处理和分析，验证可移
动声源定位系统的性能和精准度。
可移动声源定位系统设计
可移动声源定位系统设计
本文介绍了一个可移动声源定位系统的设计方案。
该系统通过利用多个麦克风阵列和
信号处理算法来实时定位移动声源的位置。
系统的硬件部分包括多个麦克风、麦克风阵列、模拟-数字转换器和数字信号处理器。
麦克风阵列的作用是在不同的位置收集声音信号，模拟-数字转换器将麦克风阵列收集到
的模拟信号转换为数字信号，数字信号处理器则对数字信号进行处理和分析。
系统的软件部分主要包括信号预处理、声源定位和结果显示三个模块。
信号预处理模
块主要对采集到的声音信号进行滤波、增益控制和降噪处理，以提高声源定位的准确性和
稳定性。
声源定位模块则利用多种声源定位算法，如交叉相关算法和声源分离算法，根据
多个麦克风接收到的声音信号进行定位计算。
结果显示模块将声源定位的结果以可视化的
形式展示出来，方便用户观察和分析。
系统的工作原理是通过多个麦克风接收到的声音信号之间的时间差来计算声源的方位
角和仰角。
具体的计算方法可以根据实际应用需求选择。
在声源定位过程中，应尽可能减
小外界环境噪声对声源定位的干扰，以提高系统的可靠性。
该系统可以应用于各种场景，如会议室、演播室、活动现场等，对实时定位移动声源
具有重要的应用价值。
通过增加麦克风数量和改进信号处理算法，还可以进一步提高声源
定位的准确性和稳定性。
可移动声源定位系统的设计需要综合考虑硬件和软件两个方面的因素，通过合理的系
统设计和优化的算法实现准确、稳定的声源定位效果。
声源gps设计实验报告
声源gps设计实验报告一、引言声源GPS是一种通过采集多个声源信号来确定位置的定位系统。
与传统的GPS 系统不同，声源GPS不仅能够在室内环境中进行定位，而且定位精度更高。
本实验旨在设计一种声源GPS系统，并通过实验验证其定位精度。
二、实验原理声源GPS系统由多个麦克风组成，每个麦克风接收到的声源信号具有微弱的时间差。
通过计算这些时间差，可以求解出声源的位置。
假设有N个麦克风，声源发射的信号在t时间内传播到第i个麦克风的时间为ti （1 ≤i ≤N）。
设声源的位置为(x, y)坐标系下的(x_0, y_0)，则声源到第i个麦克风之间的距离为√((x - xi)^2 + (y - yi)^2)。
根据速度等式v = d / t，可以得到：(x - x_i)^2 + (y - y_i)^2 = v^2 * (t - t_i)^2对于每个麦克风，都可以得到一个上述方程，共N个方程。
通过求解这个方程组即可得到声源的位置。
三、实验步骤1. 搭建声源GPS系统实验平台。
在一个封闭的实验环境中，将N个麦克风均匀分布在不同的位置上，保证是正方形或圆形的分布。
2. 使用信号发生器作为声源，发出特定频率的声波信号。
3. 利用麦克风采集到的声波信号，通过声卡将信号输入到计算机。
4. 编写相应的数据采集程序，采集到每个麦克风接收到声源信号的时间。
5. 利用采集到的时间数据，利用上述定位算法，求解声源的位置。
6. 对比计算得到的声源位置与实际位置，评估定位精度。
四、实验结果与分析通过实验，我们采集到了麦克风接收到声源信号的时间。
利用这些时间数据，我们使用程序求解出了声源的位置，并与实际位置进行对比。
在实验中，我们设置了四个麦克风，分别位于正方形的四个顶点。
声源发出的声波信号频率为1000Hz。
实际位置为(0, 0)坐标点。
经过计算，我们得到了声源的位置为(-0.2, 0.4)。
通过对比实际位置和计算位置，我们发现实际位置与计算位置之间的误差较小。
可移动声源定位系统设计
可移动声源定位系统设计可移动声源定位系统是一种用于确定移动声源位置的技术，其应用领域涵盖了音乐制作、影视制作、语音识别、通信系统等多个领域。
本文将介绍可移动声源定位系统的设计原理、系统结构以及相关算法，并探讨其在实际应用中可能遇到的挑战和解决方案。
一、设计原理可移动声源定位系统的设计原理主要依赖于声音在空间中传播的特性。
当声音源发出声音时，声音会在空间中以波的形式传播，而不同位置的声音传播路径和传播时间会有所不同。
基于这一原理，可以通过对声音信号进行处理和分析，推断出声音源的位置。
在实际应用中，可移动声源定位系统通常会使用多个麦克风阵列来采集声音信号，并通过对采集到的声音信号进行时延分析、双麦克风法、波束成形等技术来确定声音源的位置。
二、系统结构可移动声源定位系统的结构主要包括信号采集模块、信号处理模块和位置推断模块三个部分。
信号采集模块通常由多个麦克风组成的麦克风阵列构成，用于采集声音信号。
这些麦克风会将采集到的声音信号传输给信号处理模块。
位置推断模块根据信号处理模块推断出的声音源位置信息，对声音源的位置进行推断和估计，并输出声音源的位置信息。
三、相关算法1. 时延分析算法时延分析算法是一种常用的声源定位算法，它通过分析不同麦克风接收到的声音信号的时延来推断出声音源的位置。
具体来说，当声音源发出声音时，不同位置的麦克风会在不同时间接收到声音信号，通过分析这些时延信息，可以确定声音源的位置。
2. 双麦克风法3. 波束成形算法四、挑战和解决方案在实际应用中，可移动声源定位系统可能会面临一些挑战，例如环境噪声干扰、多路径效应、定位精度等问题。
针对这些挑战，可以采取一些解决方案来提高可移动声源定位系统的性能。
1. 环境噪声干扰环境噪声会对声源定位系统的性能产生影响，为了降低环境噪声的干扰，可以采用自适应滤波、智能降噪等技术来提高系统的抗噪性能。
2. 多路径效应多路径效应会导致声音信号在空间中形成多条路径传播，从而影响声源定位的准确性。
声音定位方案设计
声音定位方案设计引言声音是我们日常生活中重要的信息传递方式之一。
声音定位是通过利用声音波传播到不同位置的时间差和强度差，来确定声源在空间中的位置。
声音定位在许多领域中有广泛的应用，如智能音箱、无人驾驶车辆、安防监控等。
本文将介绍声音定位方案的设计思路和实施步骤，以及常见的技术方法和算法。
设计思路声音定位方案的设计需要考虑以下几个方面：1.定位算法的选择：由于声音在传播过程中会受到多种因素的影响，如噪声、反射等，因此需要选择具有良好抗干扰能力的定位算法。
2.传感器选择：常用的声音定位传感器包括麦克风阵列、声纳、超声波传感器等，根据具体应用场景选择适合的传感器。
3.信号处理和数据分析：获取到传感器采集到的声音信号后，需要经过信号处理和数据分析，提取有效的定位信息。
4.定位精度评估：对设计的声音定位方案进行实际测试，评估其定位精度和可靠性。
实施步骤声音定位方案的实施步骤如下：1.环境准备：选择适合的实验环境，要求背景噪声较小，无明显的声音反射物体。
2.传感器部署：根据定位需求和传感器特性，确定传感器的部署方式和数量，例如麦克风阵列可以采用线性、圆形或矩形布置。
3.信号采集：使用选择的传感器对环境中的声音进行采集，获取到声音信号。
4.信号处理：对采集到的声音信号进行预处理，包括滤波、去噪、增强等步骤，提高后续定位算法的准确性和稳定性。
5.定位算法：根据实际需求选择合适的定位算法，常见的算法包括互相关法、波束形成法、传播时间差法等。
6.数据分析：对经过定位算法处理后的数据进行分析，提取定位结果和相关统计信息。
7.定位精度评估：将定位结果与实际位置进行比对，评估定位方案的精度和可靠性，根据评估结果进行优化和改进。
常见技术方法和算法1. 互相关法互相关法是一种常见的声音定位算法，它利用麦克风阵列中各个麦克风之间的相互关系来估计声源位置。
该算法可以通过计算麦克风之间的互相关函数，从而确定声源在空间中的位置。
2. 波束形成法波束形成法通过调整麦克风阵列中每个麦克风的增益和相位差，使得声源信号在特定方向上形成一个较大的波束，从而提高定位的准确性和抗干扰能力。
一种声源定位跟踪系统实现方法
一种声源定位跟踪系统实现方法声源定位是指通过对声音信号的处理和分析，确定声音来自何处的一种技术。
声源定位跟踪系统是指利用一定的硬件设备和算法，实现对声音源信号的定位和追踪。
本文将介绍一种声源定位跟踪系统的实现方法。
一、引言声源定位跟踪系统广泛应用于许多领域，如监控、智能家居、无人机等。
它可以帮助人们快速准确地获取声音来源的方位，提供了重要的信息支持。
声源定位跟踪系统的实现方法包括传感器选择、信号处理和算法设计等关键技术。
二、传感器选择传感器的选择是声源定位跟踪系统设计的重要一环。
常用的传感器包括麦克风阵列、摄像头和超声波传感器等。
本文以麦克风阵列为例进行讨论。
麦克风阵列可通过多个麦克风的定向性特性和布局方式，实现对声音的准确捕捉和方向推算。
在选择麦克风阵列时，需要考虑其频率响应、角度灵敏度、噪声级别等参数。
同时，麦克风阵列的布局方式也对系统的性能有着重要影响，例如线性布局、圆形布局等。
三、信号处理对于采集到的声音信号，需要经过一系列的信号处理步骤才能获得声源的定位信息。
信号处理的主要步骤包括预处理、特征提取和定位估计。
预处理阶段主要包括滤波、降噪和增益控制等，旨在减小背景噪声对声源定位结果的影响，并增强声源信号的可辨识度。
特征提取是将预处理后的信号转换为可用于定位的特征向量或特征谱图。
一般采用时域特征和频域特征相结合的方式，例如短时傅里叶变换等。
定位估计是通过对特征向量进行统计分析和定位算法的求解，得到声源的位置估计结果。
四、算法设计声源定位跟踪系统的算法设计是实现准确定位的关键。
常用的算法包括交叉相关算法、波束形成算法和最小二乘算法等。
交叉相关算法是一种基于信号相互关系的方法，通过计算不同麦克风对声源信号的时延差，推算出声源的方位。
波束形成算法则是一种利用麦克风阵列的定向性特点，以增强声源信号为目的的方法，通过将各通道的信号进行加权和相位调整，实现对声源的定位。
最小二乘算法是一种通过最小化声源到麦克风信号之间的欧氏距离，求解声源位置的方法。
可移动声源定位系统设计
可移动声源定位系统设计
可移动声源定位系统是一种通过声音来确定声源位置的技术。
这种技术被广泛应用在音频处理、语音识别以及声学定位等领域。
本文将对可移动声源定位系统的设计进行详细介绍。
可移动声源定位系统的设计主要包括以下几个方面：声音采集、信号处理、定位算法和定位结果显示。
声音采集是可移动声源定位系统的基础。
系统需要采集周围环境的声音，并将其转化为数字信号。
采集设备一般包括麦克风阵列，通过将多个麦克风排列在一起，可以获取到声音的方向和距离信息。
然后，信号处理是对采集的声音信号进行预处理的过程。
主要包括降噪、滤波和语音增强等操作。
降噪可以通过消除环境噪声来提高声音信号的质量；滤波可以去除频率中的杂波；语音增强可以增强信号的语音成分，使得后续的定位算法更加准确。
接下来，定位算法是可移动声源定位系统的核心。
可以根据声音在麦克风阵列中的到达时间差（Time Difference of Arrival，TDOA）或信号的相位差（Phase Difference of Arrival，PDOA）进行定位。
TDOA算法基于声音在不同麦克风之间的传播速度来计算声源的位置；PDOA算法则是利用了相位差在不同位置上的变化来确定声源的方向。
定位算法的选择取决于具体的应用场景和性能要求。
定位结果显示是将定位的结果以可视化的方式展示出来。
一般通过图像、声音或者虚拟场景来显示声源的位置和移动轨迹。
显示界面的设计要简洁清晰，使得用户能够直观地了解声源的位置信息。
音频源定位的制作方法
音频源定位的制作方法音频源定位是指将音频信号分别成不同的声源或方向，并确定它们的位置和方向。
这项技术已被广泛应用于语音识别、音乐处理和视频后期制作等领域。
本文将介绍音频源定位的制作方法。
1. 策划在制作过程中，策划是必不可少的一步。
它确定了项目的目标、预算、时间表以及需要的工具和设备。
通过认真的策划，可以确保项目在不挥霍时间和资源的情况下取得最好的效果。
2. 声音采集声音采集是制作音频源定位的关键步骤。
为了在后续处理中获得高质量的音频，需要使用高质量的扩音器，并保证适当的采样率和位深度。
一般来说，采纳定向扩音器进行录制会更加有效。
在录制过程中，应确保四周环境安静，避开外来噪音的干扰。
3. 处理录音一旦音频源记录完成，就需要处理录音，以准备源定位过程。
这意味着采纳一些技术，例如降噪、均衡和去混响等方法，使录音更加清楚，并去除一些不必要的杂音。
还可以对音频信号进行音量掌控，以确保源定位过程的精准性。
4. 求解定位方程要进行音频源定位，必需求解一些定位方程。
定位方程是一种数学模型，用于将声源定位到某个方向或位置。
通过确定声源的时间、距离和角度等参数，可以使用三角测量法或其他方法进行源定位。
5. 开发源定位算法开发源定位算法是一种关键技术，它可以通过处理音频信号来识别声源位置。
源定位算法包括基于波束形成、基于交叉相关性和基于虚拟阵列的方法。
它们都可以在不同的条件下进行有效的源定位，并具有不同的优点和缺点。
6. 实现源定位在完成全部准备工作后，可以开始实现源定位。
这通常包括对音频信号进行采样、处理和分析等步骤。
在实现过程中，可以通过一系列方法检查源定位的精准性，并对结果进行调整以充足要求。
总结音频源定位是一种特别有用的技术，可以广泛应用于各种领域。
在正确的策划和准备下，可以实现高质量的源定位，并取得很好的效果。
我们需要在整个过程中注意保持高质量的音频和精准的精度，并结合不同的算法和策略进行源定位。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
本技术公开了声源定位测试系统,包括电脑控制软件平台、控制器、功率放大器、扬声器、声音采集器，电脑控制软件平台和控制器通过USB数据线相连；所述控制器和功率放大器通过控制器对放大器数据线相连；所述功率放大器和扬声器通过放大器对扬声器数据线相连；所述声音采集器和控制器通过信号采集器对控制器数据线相连；它通过声源定位测试系统在整个输出过程中对声音的大小、方向，以及声音的种类和发出声音的声道和通道数量进行控制，来便于对具有声源定位技术的产品进行不同阶段和方式的技术测试，从而使声源定位技术测试更便捷、更准确。
技术要求
1.声源定位测试系统,包括电脑控制软件平台(1)、控制器(2)、功率放大器(3)、扬声器(4)、声音采集器(5)，其特征在于：所述电脑控制软件平台(1)和控制器(2)通过USB数据线(6)相连；所述控制器(2)和功率放大器(3)通过控制器对放大器数据线(8)相连；所述功率放大器(3)和扬声器(4)通过放大器对扬声器数据线(9)相连；所述声音采集器(5)和控制器(2)通过信号采集器对控制器数据线(7)相连；
当系统在声音输出状态时，先由电脑控制软件平台(1)发出的单个或多个声音控制指令转换成数字信号组通过USB数据线(6)传递至控制器(2)；再由控制器(2)对数字信号组进行分析处理和分流排序，并将分流排序的数字信号组采用单独、合并、部分叠加等不同的方式转换成新的排序的单个或多个模拟信号，且通过控制器对放大器数据线(8)分别传递给功率放大器(3)；后由功率放大器(3)将新的排序的单个或多个模拟信号进行放大且通过放大器对扬声器数据线(9)分别对应传递给扬声器(4)，最后由扬声器(4)将模拟信号分别转换成声信号并对外输出；
当系统在声音输入状态时，先由声音采集器(5)将所采集到的声音信号通过控制器数据线(7)传递给控制器(2)，然后由控制器(2)对声音采集器(5)所输入的模拟信号转化为数字信号，控制器(2)对数字信号进行分析处理并将处理过后的数字信号通过USB数据线(6)传递至电脑控制软件平台(1)，由电脑控制软件平台(1)将数字信号转换成图文数据显示。
2.根据权利要求1所述的声源定位测试系统，其特征在于：所述扬声器(4)为一台或多台。
3.根据权利要求1所述的声源定位测试系统，其特征在于：所述控制器对放大器数据线(8)为一根或多根。
4.根据权利要求1所述的声源定位测试系统，其特征在于：所述放大器对扬声器数据线(9)为一根或多根。
技术说明书
声源定位测试系统
技术领域
本技术涉及声学领域，具体涉及一种在一定的空间环境下，通过在不同的方位提供不同方式的声源来形成声源定位测试场所的体系。
背景技术
在各种电子设备高度智能化的今天，语音增强与声源定位技术已经渐渐成为语音识别、医疗言语康复与通信领域两种不可缺少的技术。
例如，在医疗听力方面，应用有声源定位技术的助听器的出现为有听觉障碍的残疾人提供帮助，基于阵列的语音增强技术利用声源的位置信息进行空间滤波，可以进一步抑制说话人以外的其他方向的噪声，使得助听器话音更加清晰；在视频会议中，通过声源定位技术控制摄像头，使其自动转向正在发言的说话者方向。
如果说，语音识别技术能提供电子产品对于人所发出声音的理解程度的分析和使用，那么，声源定位技术则能增强电子产品对于感知和判断人的声音和所在位置的一种新兴技术。
总的来说，目前现代语音识别技术已经取得了长足的进步，市场上也有不少相关的产品，但相比之下声源定位技术虽有一定研究，但由于其测试场所和测试条件的不完善以及相关的技术深化还不够成熟等方向的问题，使得声源定位技术能够实际投放的应用场合还比较少。
技术内容
本技术的目的在于提供声源定位测试系统，它通过在一定的空间环境下在各个不同方位设置多个声音输出设备，并对其输出方式（声音大小，声音种类、声音数量）通过软件及设备来进行人工操作，来对有声源定位技术的产品进行方向、角度定位及去噪音等相关测试。
为实现上述目的，本技术提供如下技术方案：声源定位测试系统，包括电脑控制软件平台1、控制器2、功率放大器3、扬声器4、声音采集器5，所述电脑控制软件平台1和控制器2通过USB数据线6相连；所述控制器2和功率放大器3通过控制器对放大器数据线8相连；所述功率放大器3和扬声器4通过放大器对扬声器数据线9相连；所述声音采集器5和控制器2通过信号采集器对控制器数据线7相连。
当系统在声音输出状态时，先由电脑控制软件平台1发出的单个或多个声音控制指令转换成数字信号组通过USB数据线6传递至控制器2；再由控制器2对数字信号组进行分析处理和分流排序，并将分流排序的数字信号组采用单独、合并、部分叠加等不同的方式转换成新的排序的单个或多个模拟信号，且通过控制器对放大器数据线8分别传递给功率放大器3；后由功率放大器3将新的排序的单个或多个模拟信号分别通过放大器对扬声器数据线9所对应传递给扬声器4，最后由扬声器4将模拟信号分别转换成声信号并对外输出。
当系统在声音输入状态时，先由声音采集器5将所采集到的声音信号通过控制器数据线7传递给控制器2，然后由控制器2对声音采集器5所输入的模拟信号转化为数字信号，控制器2对数字信号进行分析处理并将处理过后的数字信号通过USB数据线6传递至电脑控制软件平台1，由电脑控制软件平台1将数字信号转换成图文数据显示。
优选的，所述扬声器4为一台或多台。
优选的，所述控制器对放大器数据线8为一根或多根。
优选的，所述放大器对扬声器数据线9为一根或多根。
本技术的有益效果是：声源定位测试系统，首先将多个扬声器在一定的空间环境下进行布置，使其分布距离和测试方向满足声源定位技术测试要求。
在声音输出过程中，通
过电脑中的控制软件将控制信号传递给控制器，由控制器对信号进行处理分析然后传递给放大器，再由放大器将电信号的功率进行放大传递给各个扬声器，然后通过各个扬声器将电信号转换成声信号进行对外播放。
而在声音输入过程中，声音采集器可将外界声音信号进行采集并转换电信号传递给控制器、然后控制器将电信号进行处理分析并传递给电脑控制软件进行图样与数据显示。
它通过声源定位测试系统在整个输出过程中对声音的大小、方向，以及声音的种类和发出声音的声道和通道数量进行控制，来便于对具有声源定位技术的产品进行不同阶段和方式的技术测试，从而使声源定位技术测试更便捷、更准确。
附图说明，
图1为本技术的系统流程图；
图中：1-电脑控制软件平台、2-控制器、3-功率放大器、4-扬声器、5-声音采集器、6-USB 数据线、7-信号采集器对控制器数据线、8-控制器对放大器数据线、9-放大器对扬声器电源线。
具体实施方式
下面将结合本技术实施例中的附图，对本技术实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本技术一部分实施例，而不是全部的实施例。
基于本技术中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本技术保护的范围。
请参阅图1，本技术提供一种技术方案：它包括电脑控制软件平台1、控制器2、功率放大器3、扬声器4、声音采集器5，电脑控制软件平台1和控制器2通过USB数据线6相连；控制器2和功率放大器3通过控制器对放大器数据线8相连；功率放大器3和扬声器4通过放大器对扬声器电源线9相连；声音采集器5和控制器2通过信号采集器对控制器数据线7相连。
当系统在声音输出状态时，先由电脑控制软件平台1发出的单个或多个声音控制指令转换成数字信号组通过USB数据线6传递至控制器2；再由控制器2对数字信号组进行分析处理和分流排序，并将分流排序的数字信号组采用单独、合并、部分叠加等不同的方式转换成新的排序的单个或多个模拟信号，且通过控制器对放大器数据线8分别传递给功率放大器3；后由功率放大器3将新的排序的单个或多个模拟信号分别通过放大器对扬声器电源线9分别对应传递给扬声器4，最后由扬声器4将模拟信号分别转换成声信号并对外输出。
当系统在声音输入状态时，先由声音采集器5将所采集到的声音信号通过控制器数据线7传递给控制器2，然后由控制器2对声音采集器5所输入的模拟信号转化为数字信号，控制器2对数字信号进行分析处理并将处理过后的数字信号通过USB数据线6传递至电脑控制软件平台1，由电脑控制软件平台1将数字信号转换成图文数据显示。
扬声器4为一台或多台；控制器对放大器数据线8为一根或多根；放大器对扬声器数据线9为一根或多根。
本技术工作原理为：当系统在声音输出状态时，电脑控制软件平台1发出的单个或多个声音控制指令产生的数字信号组能够通过USB数据线6被控制器2进行分处理、分流排序和重新组合，同时通过控制器2来分别将这些智能排序的单个或多个数字信号分别转换成模拟信号和通过控制器对放大器数据线8分别传递给功率放大器3，从而能够让功率放大器3在工作时对电脑控制软件平台1的指令控制(包括每个声音控制序号所对应的声音大小、声音种类、声音数量)产生的数字信号的智能排序进行识别并能对电脑控制软件平台1的指令进行功率放大，并通过放大器3对扬声器电源线9传递给扬声器4进行电声转换输出，从而可以使得电脑控制软件平台1在系统的声音输出状态中能够对扬声器4中的每个对应序号的输出效果(声音大小、声音种类、声音数量)进行自由选择和控制，然后经过对扬声器4的合理的空间布置，可以模拟声音从不同方位、不同大小、不同方式传达至测试位点，从而达到其声源定位测试目的。
当系统在声音输入状态时，声音采集器5将声信号通过控制器数据线7传递给控制器2，然后由控制器2将声信号转换成数字信号，并将数字信号处理后通过USB数据线6传递至电脑控制软件平台1，最后由电脑控制软件平台1换成图文数据显示，从而可以让使用者对声音采集器5所在位置的声音信息进行判断分析，以确定如扬声器所在位置是否满足测试要求、进行声源定位校准、声音信号录制等用途。
尽管已经示出和描述了本技术的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本技术的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本技术的范围由所附权利要求及其等同物限定。
