第13讲模板施工技术培训
木模板支撑体系
• 3.6、剪力墙及柱模配置高度要求比设计尺 寸减少20mm，按照2.9M层高，100的板厚， 配置高度为2900-100-13-20=2767mm,120 的板厚，配置高度为2900-120-1320=2747mm 。
• 3.7、外围四角配置通长木方， 保证剪力墙、 柱四角垂直平顺。
通长木方
• （1）下层楼板混凝土强度达到1.2MPa 以 后，才能上料具。料具要分散堆放，不得 过分集中。
• （2）下层楼板结构的强度要达到能承受上 层模板、支撑系统和新浇筑混凝土的重量 时，方可进行。否则下层楼板结构的支撑 系统不能拆除，同时上下层支柱应在同一 垂直线上。
• 10.1.4、模板及其支撑体系纵横向水平杆、 剪刀撑等均应按设计的规定布置。当支柱 高度小于4m 时，应设上下两道水平杆和垂 直剪刀撑。以后支柱每增高2m 再增加一道 水平杆，水平杆之间还需增加剪刀撑一道。
• 4.2、按照施工控制线，在梁边及柱边 300mm处排立杆，立杆下放置垫板，垫板 不得小于100×100mm。
垫板位置距墨 线300mm
• 4.3、按照立杆排布图确定立杆位置，立杆间距 一般为900-1200mm，具体根据计算确定，铺 设纵横向扫地杆，要求扫地杆必须纵横向设置， 必须连接贯通，距地高度不得超过200mm。
• 8.3、顶托伸出钢管不宜超过200mm，安装 时要保证上下同心，插入立杆内的长度不 得小于150mm。
8.4、平板铺设拼缝要严密，要求节点不得出现错台和大于 2mm的缝隙，接口处均应用双面胶贴缝，以免混凝土浇筑时 漏浆。
8.5、降板区部位宜优先采用组合式、易拆卸、周转次数高的 模板安装，吊模位置采用同强度、等厚度的混凝土垫块控制， 确保吊模不下沉、不变形，待混凝土达到强度时再拆模，并 做好成品保护。
装配式铝模板施工工法

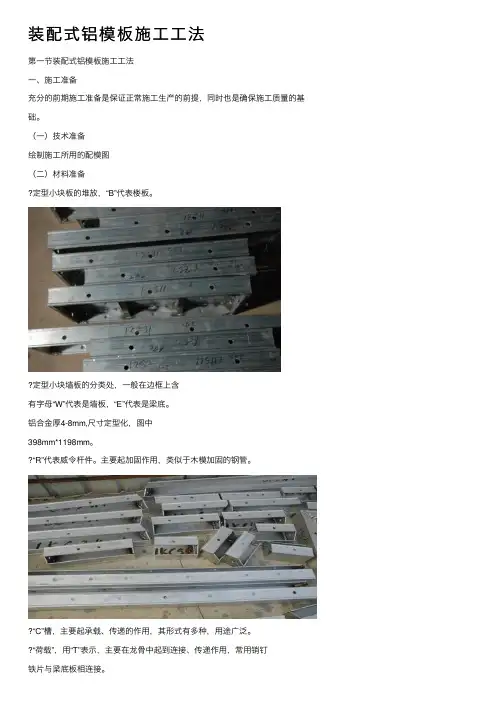

装配式铝模板施⼯⼯法第⼀节装配式铝模板施⼯⼯法⼀、施⼯准备充分的前期施⼯准备是保证正常施⼯⽣产的前提，同时也是确保施⼯质量的基础。
（⼀）技术准备绘制施⼯所⽤的配模图（⼆）材料准备定型⼩块板的堆放，“B”代表楼板。
定型⼩块墙板的分类处，⼀般在边框上含有字母“W”代表是墙板，“E”代表是梁底。
铝合⾦厚4-8mm,尺⼨定型化，图中398mm*1198mm。
“R”代表威令杆件。
主要起加固作⽤，类似于⽊模加固的钢管。
“C”槽，主要起承载、传递的作⽤，其形式有多种，⽤途⼴泛。
“荷载”，⽤“T”表⽰，主要在龙⾻中起到连接、传递作⽤，常⽤销钉铁⽚与梁底板相连接。
“销钉”，起固定作⽤，类似于钉⼦，⽤途⼴泛，⼀般分短钉、中钉、长钉。
“龙⾻”，⽤“B”表⽰，使⼩块的板连接作⽤，其⾃⾝也是板的⼀部分。
“螺杆”，起拉结作⽤，常⽤于墙体固定，⼀般外套PVC管。
“垫⽚”，起到加厚的作⽤。
当销钉与铁⽚锁紧构配件时，⽽不能起到锁紧的功能时，可以加厚垫⽚，达到锁紧功能。
“铁⽚”，起到锁住销钉的作⽤。
“托撑”，起到承受竖向荷载的传递作⽤。
“流星锤”，主要与托撑的⽴杆相连，多⽤于龙⾻下⾯。
“拉⼒丝”，在加固过程起作⽤，类似于“⼭形扣”作⽤的⼀种配件。
（三）劳动⼒准备铝模板⼯程施⼯，作业⼈员⽆须太多的⽊⼯操作基础，对⼯⼈的经验要求不⾼，上⼿较快，经现场指导后,基本上搭设两到三个楼⾯后，就能很好的操作。
⼀般可将⼀层楼⾯分为⼏个单位，每个单位由⼏名⼈员组成。
（四）施⼯场地准备现场应堆放整齐，墙板和楼板要分开，⽅便材料的运输。
（五）施⼯器具锤⼦和钩⼦是主要的施⼯⼯具，加固销钉。
运输车起运输材料、转运的功能。
⼆、⼯艺流程（⼀）总体施⼯⼯艺流程⽀墙模板→⽀梁底梁旁→安装C槽→安装龙⾻→顶板拼装→加固→浇筑混凝⼟→拆模、下⼀循环先安柱墙模板再安梁板模板，然后⽤顶托顶撑调节标⾼采⽤专⽤pvc套管兼内撑的标准件加固，对拉螺杆加固拧紧柱墙阳⾓加固⽅式楼⾯平整度不平，模板下⼝空隙较⼤。
工程施工模板脚手架坍塌事故解析
宁校区教育中心工程模板支架坍塌事故，死亡5人、伤14人。其 扣件模板支架横杆缺少情况突出，导致支架整体刚度严重不足。
(2) 典型模板支架坍塌事故
事故五：2005年9月5日。北京西西工程当楼盖浇筑快接近
完成时，从楼盖中部偏西南部位突然发生凹陷式坍塌(图2)， 造成死亡8人、重伤2 1人的重大事故。现场人员当时看到楼 板形成V形下折情况和支架立杆发生多波弯曲并迅速扭转后， 随即整个楼盖连同布料机一起垮塌下来，落砸在地下一层顶 板(首层底板)上，坍落的混凝土、钢筋、模板和支架绞缠在 一起，形成0.5—2.0m高的堆集，使找人和清理异常困难， 至10日凌晨才挖出最后一名遇难者。中庭楼盖的坍塌也招致 邻跨的钢筋和模板向中庭下陷，粗大的梁筋被从柱子中拉出 达l m多；在冲砸之下，首层底板局部严重损坏、相应框架 梁下沉、破损、开裂，支架严重变形。地下二层顶板和支架 的相应部位也有明显的损伤和变形。图3~图8分别示出了坍 塌现场全貌、局部、清理场面和支架变形情况。事故的5名 责任人分别被判3~4年，责任企业不得不进行重组改貌。
以归纳为以下一段话： 单从技术角度来讲：脚手架结构模板支架坍塌
破坏之所以会发生，不外出现了以下两种情况，或 者二者兼而有之：一是架体或其杆件、节点实际受 到的荷载作用超过了其实际具有的承载能力，特别 是稳定承载能力；二是架体由于受到了不应有的荷 载作用(侧力、扯拉、扭转、冲砸等)，或者架体发生 了不应有的设置与工作状态变化(倾斜、滑移和不均 衡沉降等)，招致发生非原设计受力状态的破坏。
因素；5)出现未予考虑的荷载
实际 发生
的 荷载 作用
1)未按最不利受载部位(如梁交汇处)计算；2)任意 加大立杆间距；3)相邻顶部支点的标高不一致，造 成作用不同步和不均衡受载，高位者承受过大的 荷载作用；4)支架立杆未按与集中荷载作用点对中 或集中荷载轴线对称要求设置，产生较大的偏心 作用；5）浇筑工艺不符合稳定、逐层和均衡加载 的要求，或临时做违反这一要求的改变
安全资料包括哪些？
一、施工现场安全技术资料之一安全生产责任制1、各级管理人员安全生产责任制2、管理人员花名册3、各部门安全生产责任制4、各级各部门及管理人员安全生产责任制考核办法5、各级各部门及管理人员安全生产责任制执行情况与考核记录6、项目管理目标责任书7、安全生产目标责任书(公司与项目经理)(项目经理与班组长)(项目经理、班组长与个人)8、各工种安全技术操作规程9、安全员安全考核证书及委派书10、安全值班(安全值班制度、安全值班表、安全值班记录)11、项目经理安全资格证书12、施工企业安全生产许可证13、建造工程安全报监手续二、施工现场安全技术资料二目标管理1、安全管理目标2、安全责任目标分解3、安全责任目标考核规定4、安全责任目标考核记录三、施工现场安全技术资料三施工组织设计1、施工组织设计2、安全施工组织设计、职工健康安全施工组织设计3、暂时用电专项施工方案4、脚手架专项施工方案5、基坑放坡及监测方案6、模板专项施工方案、大跨度模板高支撑体系专项施工方案7、直升式门架提升机安装与拆除施工方案8、塔吊专项施工方案9、防护棚搭设方案10、转料平台制作及安装专项施工方案11、文明施工专项方案12、安全隐患排查管理方案13、混凝土裂缝的成因、预防与处理方案14、消防安全施工方案15、吊篮架方案四、施工现场安全技术资料之四分部(分项) 工程安全技术交底1、基础工程2、主体工程3、屋面工程4、装饰工程5、门窗工程6、脚手架工程7、暂时用电工程8、垂直运输机械的拆装、使用9、施工机具及设备的安装、使用10、水暖、通风工程11、电气安装工程12、其它工程五、施工现场安全技术资料之五安全检查1、安全检查制度2、安全检查记录3、隐患整改报告书4、责令住手违法行为通知书5、建造施工安全检查评分表(JGJ59-99)六、施工现场安全技术资料之六安全教育1、安全教育与培训制度2、新入场工人三级安全教育及时常性安全教育记录3、职工安全教育培训花名册4、职工安全教育档案5、施工管理人员年度安全培训考核记录七、施工现场安全技术资料之七班前安全活动1、班前安全活动制度2、班前安全活动记录八、施工现场安全技术资料之八特种作业持证上岗1、特种作业人管理制度2、特种作业人花名册3、特种作业人证件管理九、施工现场安全技术资料九工伤事故处理1、因工伤事故报告、统计制度2、施工现场职工伤亡事故月报表3、职工意外伤害保险十、施工现场安全技术资料十安全标志1、安全标志台帐2、安全标志图3、消防设施配备登记台帐4、易燃、易爆及危（wei）险化学品进场记录5、施工现场安全标志布置总平面图十一、施工现场安全技术资料之十一安全防护、暂时设施费与准用证管理1、安全防护、暂时设施费与准用证管理制度2、安全防护用品及机械设备准用管理3、安全防护、暂时设施费统计表4、重要劳动防护用品定点使用管理制度5、三宝进场检验报告及检测报告6、塔吊检验报告及隐蔽资料7、其他设备检验报告十二、施工现场安全技术资料之十二各类设备、设施验收及检测记录1、脚手架验收记录2、模板工程验收记录3、基坑支护验收记录4、安全防护设施验收记录5、暂时用电验收记录6、塔吊验收记录、塔吊交接班记录7、物料提升机验收记录、物料提升机交接班记录8、外用电梯验收记录9、施工机具验收记录10、起重机械安全装置检测记录11、漏电保护器检测记录12、接地电阻检测记录13、绝缘电阻检测记录14、电工巡视维修记录15、垂直运输机械交接班记录十三、施工现场安全技术资料之十三文明施工1、文明施工管理制度2、门卫制度、交接班记录及外来人员登记薄3、宿舍管理制度4、消防制度5、动火审批手续6、治安保卫制度、治安保卫责任分析7、吸烟室、饮水室、厕所制度8、六牌一图9、卫生责任制10、急救措施及急救员上岗证11、施工防尘防噪音及不扰民措施12、工会施工现场管理制度13、食堂人员健康证14、卫生防疫宣传教育材料15、施工现场排水平面图十四、施工现场安全技术资料十四建造施工安全专项整治1、安全生产隐患排查管理专项行动方案2、安全生产隐患排查记录3、重大安全事故紧急救援预案4、危害辨识与风险评估结果汇总表5、日常消防治安检查记录6、“触电”应急救援演练记录7、“高空坠落”应急救援演练记录8、火灾隐患排查记录9、公司稳定工作应急预案10、应急救援演练计划11、消防演练方案及消防应急演练计划12、“中毒、中暑”应急救援演练记录13、综合管理组织机构14、治安保卫管理规章制度15、消防工作管理制度16、门卫管理制度17、消防设施配备登记台帐18、预防五大伤害事故措施19、安全生产奖罚制度20、文件安全工作是学校的重要工作，是保证学校教育教学工作正常、有序进行的重要环节，必须把安全工作放在一切工作的首位。
培训课程设计指南模板
培训课程设计指南模板一、教学目标本章节的教学目标是让学生掌握XX学科的基本知识，理解XX学科的基本概念和原理，培养学生运用XX学科知识解决实际问题的能力。
通过本章节的学习，学生能够：1.掌握XX学科的基本概念和原理，了解XX学科的发展历程。
2.能够运用XX学科知识分析和解决实际问题。
3.培养学生的创新思维和团队合作能力。
二、教学内容本章节的教学内容主要包括XX学科的基本概念、原理及其应用。
具体内容包括：1.XX学科的基本概念：介绍XX学科的基本定义、特点和分类。
2.XX学科的原理：讲解XX学科的基本原理、规律和理论。
3.XX学科的应用：分析XX学科在实际生活中的应用案例，引导学生运用XX学科知识解决实际问题。
三、教学方法为了提高教学效果，本章节将采用多种教学方法相结合的方式进行教学。
具体包括：1.讲授法：教师通过讲解、阐述XX学科的基本概念、原理和应用。
2.案例分析法：教师引导学生分析实际案例，运用XX学科知识解决问题。
3.小组讨论法：学生分组讨论，分享学习心得和思考，培养团队合作能力。
四、教学资源为了支持教学内容的实施和教学方法的运用，本章节将利用以下教学资源：1.教材：选用权威、实用的XX学科教材，为学生提供系统的学习材料。
2.参考书：推荐学生阅读相关参考书籍，丰富学生的知识储备。
3.多媒体资料：利用课件、视频等多媒体资料，生动展示XX学科的知识点和实际应用。
4.实验设备：安排实验室实践环节，让学生亲自动手操作，巩固理论知识。
五、教学评估本章节的教学评估将采用多元化的评估方式，以全面、客观地评价学生的学习成果。
具体评估方式包括：1.平时表现：评估学生在课堂上的参与度、提问回答等情况，以考察学生的学习态度和积极性。
2.作业：布置适量的作业，评估学生的知识掌握和应用能力。
3.考试：安排章节测试和期中考试，以检验学生对章节知识的掌握程度。
评估过程中，教师应保持公正、客观，及时给予学生反馈，帮助他们改进学习方法和提高学习效果。
第13讲(第七章-模板工程)
T形梁支模
⑶ 梁侧模下方应设置夹木，将梁侧模与 底模板夹紧，并钉牢在顶撑上。梁侧模上口设 置托木，托木的固定可上拉(上口对拉)或下撑( 撑于顶撑上)，梁高度≥700mm时，应在梁中部 另加斜撑或对拉螺栓固定。
有斜撑的梁模板
梁底模板及支架
预应力大梁的钢管排架支模
⑷ 当梁的跨度≥4m时， 梁底模跨中要起拱，起拱高 度为梁跨度的1～3‰。
对拉螺栓的连接构造
1.3 覆塑竹胶合模板
覆塑竹胶合模板是目前广泛使用的一种模板。有单面覆塑和 双面覆塑，规格为2440～1220mm，厚度10～12mm。竹胶合模 板组织严密、坚硬强韧，板面平整光滑，可钻可锯、耐低温高温 ，可用于施工现浇清水砼专用模板。
酚醛树脂胶合板模板
竹胶合板模板铺设楼面模板
1.4 模壳
包括操作平台、辅助平台、内
外吊脚手架，是施工操作场 所；滑升系统包括支承杆、液
压千斤顶、高压油管和液压控
制台，是滑升动力装置。
液压滑升模板系统示意图
千斤顶
支承杆
工作原理： 滑动模板(高1.5～1.8m)通过围圈 与提升架相连，固定在提升架上 的千斤顶(35～120kN)通过支承杆 (Φ 25钢筋～Φ 48钢管)承受全部 荷载并提供滑升动力。施工时， 依次在模板内分层(30～45cm)绑 扎钢筋、浇筑砼，并滑升模板。 滑升模板时，整个滑模装置沿不 断接长的支承杆向上滑升，直至 设计标高。
1.1 组合式模板
组合模板是一种工具式的定型模板，由具有一定模数的若干类 型的板块、角模、支撑和连接件组成，拼装灵活，可拼出多种尺寸 和几何形状，通用性强，适应各类建筑物的梁、柱、板、墙、基础 等构件的施工需要，也可拼成大模板、隧道模和台模等。
组合式钢模板
模板工作业安全操作规程(15篇范文)
模板工作业安全操作规程（15篇范文）（经典版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的经典范文，如工作报告、合同协议、心得体会、演讲致辞、规章制度、岗位职责、操作规程、计划书、祝福语、其他范文等等，想了解不同范文格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!Moreover, our store provides various types of classic sample texts, such as work reports, contract agreements, insights, speeches, rules and regulations, job responsibilities, operating procedures, plans, blessings, and other sample texts. If you want to learn about different sample formats and writing methods, please pay attention!模板工作业安全操作规程（15篇范文）【第1篇】模板工作业安全操作规程1、凡锈蚀、变形严重的钢管、门式架及配件均不得使用。
建筑工程安全教育内容
建筑工程安全教育内容安全教育内容⑴、工人进场公司一级安全教育内容1、我国建筑业安全生产的指导方针是：必须贯彻“预防为主，安全第一”思想。
2、安全生产的原则是坚持“管生产必须管安全”，讲效益必须讲安全是生产过程中必须遵循的原则。
3、必须遵守本公司的一切规章制度和“工地守则”及“文明施工守则”。
4、建筑企业，根据历年来工伤事故统计：高处坠落约占40~50%，物体打击约占20%，触电伤亡约占20%，机械伤害约占10~20%，坍塌事故约占5~10%，因此，预防以上几类事故的产生，就可以大幅度降低建筑工人的工伤事故率。
5、提高自我防护意识，做到不伤害自已，不伤害他人，也不被他人伤害。
6、企业职工、合同工、临时工、承包工要热爱本职工作，努力研究提高政治、文化、业务水平和操作技能；积极参加安全生产的各项活动，提出改进安全工作的意见，一心一意搞好安全。
7、在施工过程中，必须严格遵照劳动纪律，服从带领和平安搜检职员的指挥，工作时头脑要集中，坚守岗位，未经变换工种培训和项目经理部的许可不得从事非本工种作业；严禁酒后上班；不得在禁火的区域吸烟和动火。
8、施工时要严格执行操作规程，不得违章指挥和违章作业；对违章作业的指令有权予以拒绝施工，并有责任和义务制止他人违章作业。
9、按照作业要求正确穿着个人防护用品。
进入施工现场必须戴平安帽，在没有防护设施的高空、临边和陡坡进行施工时必须系上平安带；高空作业不得穿硬底和带钉易滑的鞋，不得往下投掷物体，严禁光脚或穿高跟鞋、拖鞋进入施工现场作业。
10、在施工现场行走要注意安全，不得攀登脚手架、井字架和随吊盘上下。
11、正确利用防护装置和防护设施。
对各种防护装置、防护设施和平安禁示牌等不得任意拆除和随意挪动。
12、建筑业属于高空作业，如班组因工作需要招用临时性工人时，严禁招有高血压、心脏病、癫痫病和年龄未满16周岁的儿童从事建筑生产的职员。
13、在工棚（包括木制品生产车间）吸烟时，应该将烟火和火柴梗放在有水的盆里，不要随地乱丢，不要躺在床上吸烟，电灯泡距离可燃物应大于30cm。
第13讲-方差分析-单因素模板资料讲解
不多的土地分成16块，肥料品种A1、A2、 A3 、A4，每种肥料施在四块土地上，得亩产：
因素：肥料
指标：亩产
肥料品种
水平：
A1 A2
品种
A3
A4
四种肥料的亩产量
亩产量（观察值） 981 964 917 669 607 693 506 358 791 642 810 705 901 703 792 883
实例1. 对某种型号的电池进行抽查，随机抽取了来自
A,B,C三个工厂的产品，测得其寿命（h )见下表，设各
工厂所生产的电池的寿命服从有相同方差的正态分布，
问这三个工厂所生产的电池的平均寿命有无显著差异？
电池的寿命（h）
A1
A2
A3
37 60 95
69
47 86 98
100
40 67
98
60 92
在此实例中， 指标：电池的寿命； 因素： 生产电池的工厂； 水平： 工厂A1、A2、A3
2）、什么是方差分析 检验多个母体平均数是否相等
＊手段：分析数据的误差判断各母体均值是否相等
3.方差分析的基本原理
【例】为了对几个行业的服务质量进行评价 ，消费者协会在四个行业分别抽取了不同的 企业作为样本。最近一年中消费者对总共23 家企业投诉的次数如下表
观测值
1 2 3 4 5 6 7
消费者对四个行业的投诉次数
第13讲-方差分析-单因素模板
1.起源
ANOVA 由英国统 计学家R.A.Fisher首 创，为纪念Fisher，
以F命名，故方差分析 又称 F 检验 （F
test）。
2.什么是方差分析(ANOVA)
模板工程施工安全注意事项
模板工程施工安全本卷须知1、进入施工现场人员一定戴好安全帽，高空作业人员一定佩戴安全带，并应系牢。
2、经医生检查以为不适合高空作业的人员，不得进行高空作业。
3、工作前应先检查使用的工具能否坚固，扳手等工具一定用绳链系挂在身上，钉子一定放在工具袋内，免得掉落伤人。
工作时要思想集中，防备钉子所脚和空中滑落。
4、安装与撤掉5m以上的模板，应搭脚手架，并布防备栏杆，防备上下在同一垂直面操作。
5、高空、复杂构造模板的安装与撤掉，预先应有工实的安全举措。
6、遇六级以上的狂风时，应暂停室外的高空作业，雪雨后应先打扫施工现场，略干不滑时再进行工作。
7、二人抬运模板时要相互当合，共同工作。
传达模板，工具应用运输工具或绳索系牢后起落，不得乱抛。
组合钢模板装拆时，上下应有人策应。
钢模板及配件应随装拆随运送。
8、不得在脚手架上堆放大量模板等资料。
9、支撑、牵杠等不得搭在门窗框和脚手架上。
通道中间的斜撑、拉杆等应设在高以上。
10、支模过程中，如需半途停留，应将支撑、搭头、柱优等钉牢。
拆模间歇时，应将已活动的模板、牵杠、支撑等运走或妥当堆放，防备因踏空、扶空而坠落。
11、模板上有预留洞者，应在安装后将洞口盖好，混凝土板上的预留洞，应在模板撤掉后马上洞口盖好。
12、撤掉模板一般用长撬棒，人不准站在正在撤掉的模板上，在撤掉楼板模板时，要注意整块模板掉下，特别是用定型模板做平台模板时，更要注意，拆模人员要站在门窗洞口外拉支撑，防备模板忽然所有掉落伤人。
13、在组合钢模板上架设的电线和使用电动工具，应用36V低压电源或采纳其余有效的安全举措。
14、装、拆模板时禁止使用2x4木材、钢模板作立人板。
15、高空作业要搭设脚手架或操作台，上、下要使用梯子，不准站立在墙上工作；禁止站在大梁底模上行走。
操作人员禁止穿硬底鞋作业。
16、装拆模板时，作业人员要站立在安全地址进行操作，防备上下在同一垂直面工作；操作人员要主动躲让吊物，加强自我保护和相互保护的安人意识。
建筑工程门式钢管脚手架安全施工技术规范学习讲义(80页 附图)
门式钢管支模架
二、规范要求 《建筑施工门式钢管脚手架安全技术规范》（JGJ128-2010）
3构配件 3.O.1 门架与配件的钢管应采用现行国家标准《直缝电焊钢管》GB ／T 13793或《低压流体输送用焊接钢管》GB／T3091中规定的普 通钢管，其材质应符合现行国家标准《碳素结构钢》GB／T 700中Q 235级钢的规定。门架与配件的性能、质量及型号的表述方法应符 合现行行业产品标准《门式钢管脚手架》JG 13的规定。 3.O.2 周转使用的门架与配件应按本规范附录A的规定进行质量类 别判定与处置。
2 术语和符号 2.1 术语 2.1.9调节架adjustframe 用于调整架体高度的梯形架，其高度为600mm～1200mm，宽度 与门架相同。 2.1.10 底座baseplate 安插在门架立杆下端，将力传给基础的构件，分为可调底座和固定 底座。 2.1.11 托座brackets 插放在门架立杆上端，承接上部荷载的构件，分为可调托座和固定 托座。
门式钢管支模架
三、规范要求 《建筑施工门式钢管脚手架安全技术规范》（JGJ128-2010）
6 构造要求 6.2 配件 6.2.3 上下榀门架的组装必须设置连接棒，连接棒与门架立杆配合 间隙不应大于2mm。
(6.2.3 上下榀门架立杆连接是依靠内插定型的连接棒连接的，为保证搭设 的架体上下榀门架立杆在同一轴在线，除搭设时认真操作外，还应控制连 接棒与门架立杆之间的配合间隙，这样也有利于提高架体的稳定承载力。 经国内中南大学试验结果证明，当门架立杆内径为37.6mm时，分别采用 34.0mm、35.5mm的连接棒组装架体，后者提高承载力19％。)
门式钢管支模架
第13讲线路工程放样(2)
（1）单圆曲线主要点的测设
测设步骤：
1) JDi架仪，照准路线方向一
J D i1
J 点JDi-1进行定向，自JDi量
取T，得ZY点； 2)照准JDi+1，量取T，得YZ点； JD i1
解：1．计算竖曲线要素
α=i1- i2= 0.05+0.04= 0.09，为凸形。 曲线长 L = Rα=2000×0.09=180m
切线长: 外 距:
x2 y
2R
y x2 2R
竖曲线起点A＝（K5+030.00）- 90 = K4+940.00 竖曲线终点B＝（K5+030.00）+ 90 = K5+120.00
按下式计算各点高程：
Hi = H坡 ± yi
（凹形竖曲线取“+”，凸形竖曲线取“-”）
Hi——竖曲线细部点i的高程 H坡——细部点i的坡段高程 4.从变坡点沿路线方向向前或向后丈量切线长T，分别得竖曲线的起
点和终点。
5.由竖曲线起点（或终点）起，沿切线方向每隔5m在地面上标定一 木桩。
6.测设各个细部点的高程，并在相应点的木桩上注明地面高程与竖 曲线设计高程之差（即填或挖的高度）。
课测设内容） 已知圆曲线的R=200m，转角如图，交点JDi里程为 K10+110.88m，试按每10m一个整桩号，来阐述该圆曲 线的主点及偏角法整桩号详细测设的步骤。
例题解答：
二、有缓和曲线的圆曲线详细测设
1、缓和曲线主元素的计算
（1）内移距p 和切线增长q（m）的计算：
（2）切线长，外距E，曲线长L的计算：
盘扣式脚手架模板及支撑架专项施工方案
盘扣式脚手架模板及支撑架专项施工方案目录一、项目概述 (2)1. 工程背景 (2)2. 脚手架模板及支撑架的重要性 (3)3. 专项施工方案的目标 (4)二、施工前准备 (4)1. 设计规划 (5)2. 材料采购与验收 (6)3. 施工队伍组织 (8)三、盘扣式脚手架模板安装方案 (9)1. 安装工艺流程 (10)2. 安装技术要求 (12)3. 安全防护措施 (12)四、支撑架安装方案 (13)1. 支撑架的选型与设计 (15)2. 安装步骤及注意事项 (16)3. 支撑稳固性检测 (18)五、施工质量控制与验收标准 (18)1. 质量控制措施 (19)2. 验收标准及流程 (20)3. 常见问题及解决方案 (21)六、安全管理措施与应急预案 (22)1. 安全管理制度建立与执行 (23)2. 施工现场安全防护措施 (25)3. 应急预案制定与演练 (27)七、施工进度计划及保障措施 (28)1. 施工进度计划安排 (29)2. 资源保障措施 (30)3. 进度监控与调整策略 (31)八、技术培训与人员管理方案 (31)1. 技术培训内容与形式 (33)2. 人员组织及职责划分 (34)3. 人员安全教育与考核管理 (36)一、项目概述本工程采用盘扣式脚手架模板及支撑架进行施工，主要为（工程项目名称）的（结构类型，例如楼体、桥梁等）成型提供临时支撑和成型支撑。
项目位于（项目地址），设计施工构件主要包括（概括项目施工的具体部分，例如墙体、梁柱、板材等）。
本施工方案针对项目特点，结合安全、经济、高效的原则，对盘扣式脚手架模板及支撑架的施工过程进行详细规定，确保工程顺利实施，达到设计要求并确保施工安全。
1. 工程背景随着现代城市建设的飞速发展，高层建筑日益增多，脚手架作为建筑施工中不可或缺的工具，其安全性、稳定性和经济性备受关注。
盘扣式脚手架因其独特的结构设计、优异的承载性能和便捷的安装拆卸方式，在国内外建筑市场上得到了广泛应用。
模板支架脚手架安全使用培训讲义
二 典型事故原因汇总
事故名称
分析项目
所占比 例(%)
在全部 因素中 排序
1、构成架体的主要材料不合格。 2、支撑体系杆件间距过大，未设置剪刀撑，与 结构无可靠连接。
3、现场管理、检查不到位。
4、柱、梁、板同时浇筑。
100 100 100 66.6
5、专项施工方案有缺陷或架体稳定性计算错误。 33.3
38
一 主要材料、构配件
1、钢管： 脚手架钢管宜采用Φ48.3×3.6钢管。每根钢管的最大质 量不应大于25.8kg，脚手架钢管应采用现行国家标准《直 缝电焊钢管》GB/T13793或《低压流体输送用焊接钢管》 GB/T3091中规定的Q235普通钢管；钢管的钢材质量应符 合现行国家标准《碳素结构钢》GB/T700中Q235级钢的规 定 目前，生产钢管的材料部分是低于国标Q235的Q195或 Q215钢材，钢管壁厚多为2.7～3.0毫米。据市场初步调查 ，90%以上建筑施工扣件式钢管的材料、制作工艺及壁厚 不符合相关规范规定。
41
一 主要材料、构配件
3、U型托： 可调托撑螺杆外径不得小于36mm，直径与螺距应符合 现行国家标准《梯型螺纹》GB/T 5796.2、GB/T 5796.3的规 定，可调托撑的螺杆与支托板焊接应牢固，焊缝高度不得 小于6㎜；可调托撑螺杆与螺母旋合长度不得少于5扣，螺 母厚度不得小于30㎜，可调托撑抗压承载力设计值不应小 于40 kN，支托板厚不应小于5㎜。
起重伤害 14.6%
触电 2.5%
坍塌
高处坠落
40.6%
10.4%
坍塌
高处坠落 10.6%
44.5%
2020/2/6
4
前言
2012年较大事故中模板支架类坍塌事故占到42%， 较上年有所上升，需要继续加以高度重视。
模板工程及支撑体系形式
13:26
15/27
13:26
16/27
模板拆除
1.现浇混凝土结构 模板及支架拆除时 的混凝土强度，应 符合设计要求。当 无设计要求时，应 符合表中要求
13:26 17/27
2.不承重的侧模板，包括梁、柱、墙的侧模板，只要混凝土强度保证其 表面、棱角不因拆模而受损坏，即可拆除。一般墙体大模板在常温条件 下，混凝土强度达到1MPa即可拆除。
钢管外表面锈蚀深度不大于0.5mm。钢管的弯曲应符合规范要求。
13:26 19/27
4）混凝土浇筑前，模板内的杂物应清理干净。
13:26 14/27
5）对清水混凝土工程及装饰混凝土工程，应使用能达到设计效果 的模板。 6）用作模板的地坪、胎膜等应平整光洁，不得产生影响构件质量 的下沉、裂缝、起砂或起鼓。
7）对跨度不小于4m的现浇钢筋混凝土梁，板，其模板应按实际要 求起拱；当设计无具体要求时，起拱高度应为跨度的 1/1000~3/1000。
►
13:26
11/27
飞模施工
13:26
12/27
飞模安全施工要点
►
（1）飞模必须经过设计计算，确保其承受全部施工荷载，并在反复周转使用时能满足强度、刚度 和稳定性的要求。 （2）堆放场地应平坦坚实，严防地基下沉引起飞模架扭曲变形。 （3）高宽比大于2的飞模架宜设连杆互相牵牢，防止失稳倾倒。 （4）装车运输时，应将飞模与车体系牢，严防飞模运输时互相碰憧和倾覆。 （5）组装后及再次安装前，应设专人检查和整修，不符合标准要求者，不得投入使用。 （6）拆下及移至下一施工段使用时，模架上不得浮搁板块、零配件及其他用具，以防坠落伤人。 （7）起飞飞模用的临时平台，结构必须可靠，支搭坚固，平台上应设车轮的制动装置，平台外沿 应设护栏，必要时还应设安全网。 （8）在运行起飞时，严禁有人搭乘。
高支模安全技术(规范版)
省质监总站已对此次坍塌事故作出处理决定：对海南 省第六建筑工程公司下达《局部暂停施工整改通知书》， 记录不良行为一次;对上海新宇工程建设监理有限公司记录 不良行为一次。
2 认识几种经典高支模坍塌模式
（1）大梁下扣件钢管排架每步双向水平 杆搭设不全的坍塌模式
南京10.25模板坍塌事故——
梁下立杆每步的双向水平杆间隔1根立杆设置
700
3300
3000
8400
1800
17200
（1）支模面积（扣除原外脚手架面积）＝16×17.2－ 13×17.2×2＋4.2×1.3＝236m2
（2）支模架高度：18m （3）计算扣件钢管搭设数量：
立杆：236根×18m＝4248m （基本尺寸：1m×1m方格网）水平杆：纵向18根 ×13m×10步＝2340m （隔两根立杆设置） 横向4根×17.2m×10步＝688m
塌陷的区域
虽支模高 度为6m,水 平几乎仅 单项设置
通报说，2007年9月6日14时10分，河南省郑州市富田太阳城 二期家居广场中心工程，在施工过程中采光井模板支撑系统突然垮 塌，造成7人死亡、17人受伤。该工程建设单位为郑州市振兴房地产 开发有限公司，施工单位为郑州市振兴建筑安装有限公司，监理单 位为郑州市恒兴工程监理公司。
建筑施工安全教育
工人日常安全行为安全教育工人入场安全教育主要根据国家“安全生产法”和“建筑安装工人安全技术操作规程”的有关规定，结合本公司及项目部一些实际情况，现作如下内容的教育。
1、参加本企业生产的职工要热爱本职工作，努力学习，提高政治、文化、业务水平和操作技能,积极参加安全生产的各种活动，提出改进安全工作的意见，搞好安全生产。
2、遵守劳动纪律，服从领导和安全检查人员的指挥，工作时思想集中,坚守岗位，未经许可不得从事非本工种作业；严格执行操作规程(包括安全技术操作规程和质量的操作规程等）;严禁酒后上班.3、严格执行操作规程（包括安全技术操作规程和质量的操作规程等）；不得违章指挥和违章作业；对违章指挥的指令有权拒绝,并有责任制止他人违章作业.4、听从班组长和现场施工员的指挥，服从分配，团结一致，共同完成好生产任务。
5、正确使用个人防护用品，进入施工现场必须戴好安全帽,扣好帽带；不得穿拖鞋,高跟鞋或光脚上班；不得穿硬底鞋和带钉易滑鞋上高空。
6、施工现场的各种设施,“洞口”、“临边”等安全防护、安全标志、警示牌、安全操作规程牌等，不得任意拆除或挪动，要移动必须经现场施工负责人同意方可。
7、场内工作时要注意车辆来往及机械吊装。
人货电梯在运行中，任何人不准将头、手、身体伸入升降范围内,吊物升空后下面不得站人或有人通过.8、不得在工作中开玩笑、打闹以免发生事故.9、不得带小孩进入施工现场，不得让小摊贩进入工地卖点心。
10、凡是患有高血压病、心脏病、贫血病、癫痫病以及其他不适于上高处作业的人，不得从事高处作业。
11、上班前应检查所要作用工具是否完好,上高空作业所携带工具应放在工具袋内，随用随取.操作前应检查操作地点是否安全,道路是否畅通，防护措施是否完善。
工作完成后应将所使用工具收回，以免掉落伤人。
12、高处作业，不准上下抛掷工具、材料等物,不得在高空作业下方操作，如确需上下交叉作业时必须采取有效的隔离措施。
13、在没有防护设施的高处、悬崖和陡坡作业时，必须系好安全带。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
危险源辨识 25．忽视钢结构支撑拆除措施。 26．模板工程管理体系及规章制度不健全，有关验收处于无 序状态。
27．验收程序、内容、方法不符合方案要求。 28．混凝土浇筑顺序不合理，易导致模板支架偏心受荷。 29．模板支撑体系超过4米，柱与梁板混凝土未分两次浇筑。 30．模板支撑体系超载使用，集中堆放材料严重。 31．模板支撑体系上附加混凝土泵管等产生推力设备。 32．高支模体系无监测方案或方案不合理。
良好实践
标准层脚手架支撑样板引路
第13讲模板施工技术培训
良好实践
不应大于4个跨距
支撑体系剪刀撑设置立面图
第13讲模板施工技术培训
良好实践
梁底模板支撑体系图
第13讲模板施工技术培训
良好实践
梁底支撑体系节点详图
第13讲模板施工技术培训
良好实践 间隙楔紧
小于等于200mm
第13讲模板施工技术培训
安全管理措施要点 6．严格控制混凝土浇筑顺序，并加强浇筑时的支撑监测工 作。
7．严格控制拆模时间及拆模方法。 8．制定模板工程支撑体系防坍塌应急预案。
第13讲模板施工技术培训
(三)保证高大支模架安全的措施
(三)保证高大支模架安全的措施
1．在高大支模区域设置高承载力核心柱。 2．利用边缘构件卸载。 3．高支撑排架设置加强带。 4．大梁下木方正交于梁轴排放。 5．选用传力直接的钢管支架。 6．利用劲性钢梁吊模。
第13讲模板施工技术培训
(二)安全管理措施要点
(二)安全管理措施要点
1．加强专项施工方案编制，编制人员具有较强的理论基础 及施工经验，方案需满足规范要求并符合工程实际。
2．高大支撑体系需经技术、安全、质量等部门会审，并按 要求组织有关专家论证。
3．立健全施工企业有关管理体系及规章制度。 4．加强模板支撑体系搭设过程中的控制，把好方案与实际 一致、适用合格材料等关口。 5．加强模板工程支撑体系的基础处理、搭设材料验收、杆 件间距检查、安全防护设施等验收控制。
4.5 6m
10m
4.5 6m
10m
4.5 6m
图6.2.4-2 剪刀撑布置图（二）
第13讲模板施工技术培训
良好实践 四周连续式垂直剪刀撑
连续剪刀撑
竖向连续式剪刀撑
竖向剪刀撑底部和 顶部加设水平剪刀 撑
连续剪刀撑
10m
4.5 6m
10m
当建筑层高超过20m时 ，在满足以上规定的基础上 ，应将所有之字斜撑全部改 为连续式剪刀撑。
4.5 6m
10m
4.5 6m
10m
4.5 6m
图6.2.4-3 剪刀撑布置图（三）
第13讲模板施工技术培训
良好实践
立柱接长严禁搭接，采用对接扣件连接。规范试验说明， 对接方式比搭接的承载力高2.14倍
第13讲模板施工技术培训
良好实践
廊道侧墙等对称浇筑用钢管 作剪刀对撑
第13讲模板施工技术培训
脚手架支撑体系荷载试验
良好实践 四周连续式垂直剪刀撑
竖向连续式剪刀撑 竖向剪刀撑底部和 顶部加设水平剪刀 撑
10m
4.5 6m
10m
4.5 6m
图6.2.4-1 剪第刀13撑讲布模置板图施（工一技）术培训
4.5 6m
10m
4.5 6m
10m
满堂模板和共享空间模 板支架立柱，在外侧周圈应 设由下至上的竖向连续式剪 刀撑；剪刀撑杆件的底端应 与地面顶紧，夹角宜为45° ～60°。中间在纵横向应每 隔10m左右设由下至上的连 续式剪刀撑，其宽度为4-6米 ，并在剪刀撑部位的顶部、 扫地杆处设置水平剪刀撑。
第13讲模板施工技术培训
危险源辨识 7．方案编制时对超大、超重等结构构件的支撑体系未能充分考虑。 8．方案编制时对于复杂结构构造节点与实际不符。 9．支撑体系方案部分内容与实际脱节，造成现场搭设困难或无法 操作。
10．模板支撑体系的剪刀撑构造缺乏针对性或者未设置竖向、 水平剪刀撑。
11．模板支撑体系与结构拉结点设置缺乏针对性。 12．现场搭设的支撑体系与方案不符。 13．多种支撑体系(钢管扣件、门架等)并用时，各种架体间没有进 行构造协调，造成整体刚度不高。
良好实践 四周连续式垂直剪刀撑
之字撑
竖向连续式剪刀撑 竖向剪刀撑底部和 顶部加设水平剪刀 撑
剪刀撑之间 加设之字撑
10m
4.5 6m
10m
当建筑层高在8～20m时 ，除应满足上述规定外，还 应在纵横向相邻的两竖向连 续式剪刀撑之间增加之字斜 撑，在有水平剪刀撑的部位 ，应在每个剪刀撑中间处增 加一道水平剪刀撑。
模板施工技术培训
主讲人：
第13讲模板施工技术培训
(一)危险源辨识
(一)危险源辨识
1．模板支撑体系的地基与基础回填土没有压实或压实不到 位。
2．模板支撑体系回填土地基上未浇筑砼层或未设置垫板。 3．模板支撑体系立杆不直接落地。 4．模板支撑体系所在持力层结构未采取加固措施或措施不 到位。 5．模板支撑体系立杆、水平杆等杆件排布与实际结构不匹 配。 6．模板支撑体系杆件的实际搭设尺寸与方案不符。
底座
垫板
8m≤层高≤20m
第13讲模板施工技术培训
良好实践
间隙楔紧
小于等于200mm
200mm
横向水平拉杆
纵向水平拉杆
垫板
底座
层高＞20m
第13讲模板施工技术培训
良好实践
横向、纵向水平杆均设置较好
第13讲模板施工技术培训
良好实践
防止大模板倒塌，使用锁具采取临时固定
第13讲模板施工技术培训
五、良好实践
第13讲模板施工技术培训
良好实践
支撑架剪刀撑设置规范
第13讲模板施工技术培训
良好实践
模板支撑加固措施
第13讲模板施工技术培训
大模板码放角度合理
良好实践
柱子加固支撑体系稳定
第13讲模板施工技术培训
良好实践
双向水平杆到位
可调托撑螺杆设置合理
第13讲模板施工技术培训
第13讲模板施工技术培训
危险源辨识 14．支撑体系搭设所用材料不合格。 15．支撑体系扣件拧紧力矩达不到40N.m～60N.m的要求。 16．作业人员无操作资质。 17．墙、柱垂直模板水平拉结件设置不合理。 18．墙、柱未设置拉结固定或固定点少。 19．高宽比较大的支模架体系未采取侧向固定措施。 20．后浇带支撑体系无专项设计。 21．未考虑联系施工对后浇带支撑体系影响。 22．倾斜结构支撑体系未设置斜向支撑。 23．钢结构支撑体系中对埋件、焊缝等构造结点设计不到位。 24．钢结构制作加工不符合规范要求。
