功率因数提高实验报告
交流电路功率因数的提高实验报告(一)

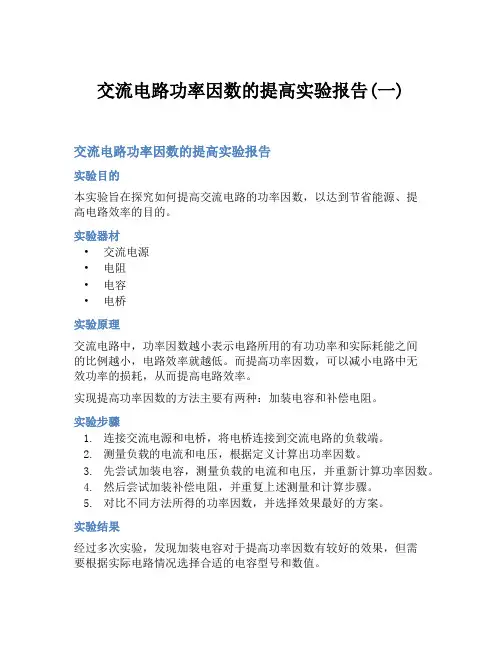

交流电路功率因数的提高实验报告(一)交流电路功率因数的提高实验报告实验目的本实验旨在探究如何提高交流电路的功率因数，以达到节省能源、提高电路效率的目的。
实验器材•交流电源•电阻•电容•电桥实验原理交流电路中，功率因数越小表示电路所用的有功功率和实际耗能之间的比例越小，电路效率就越低。
而提高功率因数，可以减小电路中无效功率的损耗，从而提高电路效率。
实现提高功率因数的方法主要有两种：加装电容和补偿电阻。
实验步骤1.连接交流电源和电桥，将电桥连接到交流电路的负载端。
2.测量负载的电流和电压，根据定义计算出功率因数。
3.先尝试加装电容，测量负载的电流和电压，并重新计算功率因数。
4.然后尝试加装补偿电阻，并重复上述测量和计算步骤。
5.对比不同方法所得的功率因数，并选择效果最好的方案。
实验结果经过多次实验，发现加装电容对于提高功率因数有较好的效果，但需要根据实际电路情况选择合适的电容型号和数值。
实验结论通过实验可以得知，加装电容是一种简便有效的提高交流电路功率因数的方法，可以有效减小电路中无效功率的损耗，提高电路效率。
在实际应用中需要根据具体情况灵活运用，以达到最优化的效果。
实验注意事项1.实验时应注意安全，严禁操作不当导致的触电事故。
2.实验中所用电阻和电容应具有足够的容量和耐压，以免电路过载或者损坏。
3.测量、计算、记录数据时应严格按照规定，并注意测量精度。
实验拓展1.加装电感可以否提高交流电路的功率因数？2.改变电路拓扑结构可以否提高交流电路的功率因数？3.怎样选用合适的电容型号和数值以最大化提高功率因数的效果？实验结语提高交流电路功率因数是现今工业生产和日常生活中十分重要的一环，本次实验我们通过试验验证了加装电容和补偿电阻是实现这一目标的有效途径之一，希望通过该实验的学习，能够对广大科研工作者和电工从业人员有所帮助。
功率因数的提高实验报告
功率因数的提高实验报告1. 引言功率因数是电力系统中的重要参数之一，它反映了电源供电能力和电气设备对电网的影响程度。
在实际应用中，功率因数的提高可以减少无效功率的损耗，提高电能利用效率，并且能够有效降低电力系统的谐波污染。
本实验通过具体的实验操作和数据分析，探究了提高功率因数的具体方法和效果。
2. 实验目的本实验的主要目的是通过改变电容器的接入和接出来提高电路的功率因数，并且对比在不同条件下的功率因数和功率因数的提高情况进行分析，以验证提高功率因数的有效性。
3. 实验原理在交流电路中，当电路存在电感元件时，电流的相位滞后于电压，此时电路的功率因数为滞后功率因数。
而当电容元件存在时，电流的相位超前于电压，此时电路的功率因数为超前功率因数。
通过适时地接入和接出电容器，可以改善电路的功率因数。
为了提高功率因数，我们需要使用电容器将滞后功率因数转化为超前功率因数。
当电容器接入电路时，电流的相位会超前于电压，从而减小电路的滞后功率因数。
4. 实验材料和设备•电源•电容器•电阻•交流电表•示波器•蓄电池•电路连接线5. 实验步骤1.将电源接入电路，并连接示波器和交流电表以测量电压和电流。
2.将电容器接入电路，并调节电容器的阻抗值来适应电路的需求。
3.测量并记录接入电容器前后的电压和电流，计算功率因数。
4.通过对比数据的变化来分析功率因数的提高情况。
6. 实验数据和分析表格1：接入电容器前后的电压和电流数据试验条件电压（V）电流（A）无电容器2205加电容器220 3.5通过测量的电压和电流数据，可以计算出接入电容器前后的功率因数。
根据实验数据计算可得：加电容器前的功率因数：0.23加电容器后的功率因数：0.46从上述计算结果来看，加入电容器后的功率因数得到了有效的提高。
7. 结论通过本次实验，我们验证了通过接入电容器可以有效提高电路的功率因数。
电容器具有良好的电流相位补偿作用，在电路中使用适当的电容器可以改善功率因数，减少无效功率的损耗，并提高电能利用效率。
功率因数的提高实验报告数据
功率因数的提高实验报告数据
本次实验旨在探究影响电机功率因数的因素，观察不同变位、电压调节等方法对功率
因数的影响。
实验装置为电动机模拟系统，其由上游高压发电机、起动系统和低压供电电机组成，
可以通过控制上游高压发电机频率调节电压，使用起动系统控制电机变位。
实验结果表明，当变位率从3/4位置（低变位）至2/2位置（高变位）时，功率因数
由0.7提升至0.9左右，表明变位调节可以有效改善电机的功率因数；而电压调节率从
380V至420V时，功率因数从0.81降至0.71，表明增加电压会降低电机的功率因数。
实验数据还表明，在变位及电压调节率变化时，运行效率也会相应变化，当变位率增
加时，运行效率会随之提高；而当电压调节率增加时，运行效率会降低。
此外，实验还发现，当电机运行于低变位且高电压状态时，功率因数最高可达到0.93，这也符合经典电机原理：处于低变位及高电压条件下，电机的功率因数最高。
总之，本次实验可以有效地探讨影响电机功率因数的因素，并验证电机受到变位和电
压干扰时功率因数的变化规律。
今后，可以深入实验，以进一步促进电机的功率因数提高。

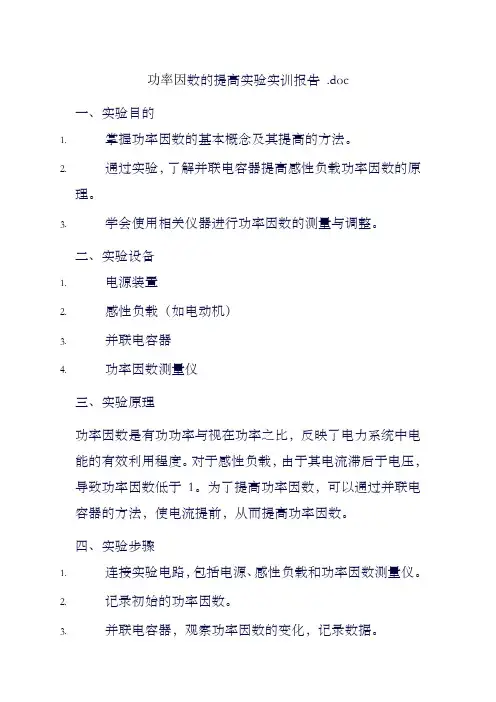

功率因数的提高实验实训报告 .doc
功率因数的提高实验实训报告.doc
一、实验目的
1.掌握功率因数的基本概念及其提高的方法。
2.通过实验，了解并联电容器提高感性负载功率因数的原理。
3.学会使用相关仪器进行功率因数的测量与调整。
二、实验设备
1.电源装置
2.感性负载（如电动机）
3.并联电容器
4.功率因数测量仪
三、实验原理
功率因数是有功功率与视在功率之比，反映了电力系统中电能的有效利用程度。
对于感性负载，由于其电流滞后于电压，导致功率因数低于1。
为了提高功率因数，可以通过并联电容器的方法，使电流提前，从而提高功率因数。
四、实验步骤
1.连接实验电路，包括电源、感性负载和功率因数测量仪。
2.记录初始的功率因数。
3.并联电容器，观察功率因数的变化，记录数据。
4.调整电容器的容量，观察功率因数的变化，记录最佳电容器容量。
五、实验结果与分析
1.实验结果显示，并联电容器后，功率因数明显提高。
2.通过调整电容器的容量，可以找到最佳的电容器容量，使得功率因数达到最大值。
3.分析实验结果，并联电容器提高了电流的相位角，使得电流与电压的相位差减小，从而提高了功率因数。
六、实验总结
通过本次实验，我们深入了解了功率因数的概念及其提高的方法，验证了并联电容器提高感性负载功率因数的原理，并掌握了相关的实验技能。
实验结果证明了并联电容器对提高功率因数的有效性，为实际应用提供了理论依据。
提高功率因数实验报告
提高功率因数实验报告引言：功率因数是电路中一个重要的参数，用来衡量电路对功率的利用效率。
功率因数越高，电路能更有效地利用输入电能转化为有用的输出功率。
为了提高功率因数，在实验中我们进行了一番研究和探索。
一、背景知识：功率因数是指电流与电压之间的夹角的余弦值，通常用cosφ来表示。
当电路中的电流和电压完全同相，即夹角为0时，功率因数为1，这意味着电路有效利用了输入电能。
而如果电流和电压之间的夹角为90度，此时功率因数为0，电路无法有效利用输入电能。
二、实验目的：本次实验的目的是通过实验研究，探索提高功率因数的方法和手段。
我们希望能找到一种方法，使得电路中的功率因数尽可能接近1，以提高电路的效率和稳定性。
三、实验方法：1. 实验装置：本次实验使用了一台交流供电电源、一块功率因数测试仪和一台示波器。
2. 实验步骤：首先，我们将交流供电电源与待测电路连接，确保电路中的电压和电流能够被测试仪正确测量。
然后，我们使用示波器观测电路中的电流和电压波形。
接下来，我们将调整电路中的元件，改变电路的结构和参数，以使功率因数得到改善。
这可能包括改变电容器或电感器的数值，调整电路中的电阻等。
在每一次调整后，我们使用功率因数测试仪测量电路中的功率因数，并记录结果。
四、实验结果：经过一番调整，我们得到了一些有关提高功率因数的实验结果。
以下是一些值得注意的发现：1. 增加功率因数的方法：通过在电路中添加补偿电容或补偿电感，我们可以显著提高功率因数。
这些补偿元件能够改变电流和电压之间的相位关系，从而使得功率因数接近1。
2. 调整电路参数的重要性：我们发现，调整电路中的参数对于改善功率因数十分重要。
例如，在并联电路中增加电阻和电感，可以有效地提高功率因数。
3. 实验结果的可重复性：我们进行了多次实验，结果显示，通过相同的调整方法，可以得到相似的功率因数改善结果。
这表明我们的实验结果是可重复的，提高功率因数的方法是有效的。
五、讨论：通过本次实验，我们发现了一些有关提高功率因数的方法和技巧。
电工实验报告,功率因数的提高
电工实验报告,功率因数的提高
功率因数的提升实验
功率因数指电力平衡系统中，有功功率与无功功率之比值，是反映电能功率利用程度的重要指标，实际应用中往往要求功率因数达到尽可能接近1的最大值，以达到节能减排的目的。
为了研究电变压器改善负载安装位置对功率因数提升的作用，本实验选择复相负载和开关电源为实验设备，使用万用表测量电压和电流值进行实验。
实验过程：
1. 连接电力系统的负载和开关电源之间的电缆，使电力系统完成接线。
2. 调节比例负载安装位置，当电压谐波和相位差稳定时，使万用表接通，启动谐波测量，记录两组负载安装位置前后的有功功率、无功功率和功率因数数据。
3. 计算出两个负载安装位置下的平均有功功率、无功功率和功率因数，完成此实验。
实验结果：
实验结果表明，改善电变压器负载安装位置可以提升功率因数值，且比不改变负载位置提升相对较明显，但随着负载安装位置的改变，负载电流也会有所变化，因而不同的环境有待设计中考虑合理的负载安装位置，以提高功率因数，以达到最优。
结论：
通过本次实验，我们发现改善电力系统中电变压器负载安装位置可以显著提高功率因数，从而达到节能减排的目的。
由于实际环境复杂，合理安装负载位置应充分考虑有功功率、无功功率以及环境等因素，以达到最佳效果。
功率因数提高实验本校
在此瞬间, 回路中的电流突然断电, 于是镇 流器两端产生一个比电源电压高得多的感 应电压, 连同电源电压一起加在灯管两端, 使灯管内的惰性气体电离而产生弧光放电。 随着管内温度的逐步升高, 水银蒸汽游离.并 猛烈的碰撞惰性气体而放电。水银蒸汽弧 光放电时, 辐射出紫外线, 紫外线激励灯管 内壁的荧光粉后发出可见光。
在正常工作时灯管两端电压较低（30W灯 管的两端电压约80V左右）。
实验二 功率因数的提高
5
3.交流电路中的功率因数 在交流供电系统的负载中, 多为电感性负载, 其电流
是滞后电压的, 所以在计算交流电路的平均功率时要考 虑到电流与电压的相位差φ。即
式中COSφ 称为功率因数。
如图3-4是日光灯的等效电路, 因电路中 串联着一个镇流器, 它是个电感量L 较大 的线圈。整个电路的功率因数降低, 约0.5 左右。
1、本实验用交流电220V，务必注意用电和人身安全。 2、功率表要正确接入电路。 3.线路接线正确，日光灯不能启辉时， 应检查启辉器接触是 否良好。 六、实验报告 1、完成数据表格中的计算，进行必要的误差分析。 2、讨论改善电路功率因数的意义和方法。 3.在坐标纸上画出总电流及功率因数随电容变化的曲线图。
实验二 功率因数的提高
8
三、实验设备
实验二 功率因数的提高
9
四、实验内容 1.日光灯线路接线与测量。 先将交流电源输出调为220V，然后关闭电源按 图接线。仔细检查后接通实验台电源，断开电容， 测量相关数据。
实验二 功率因数的提高
10
测量功率P、PL、PR, 电流I, 电压U, UL, UR等值, 并把数值填入下表中。
二．原理说明
1、日光灯电路: 由灯管、启辉器和镇流器组成
实验四功率因数的提高
实验四功率因数的提高一、实验目的1．研究正弦稳态交流电路中电压、电流相量之间的关系。
2. 掌握日光灯线路的接线。
3. 理解改善电路功率因数的意义并掌握其方法。
二、原理说明在单相正弦交流电路中，用交流电流表测得各支路的电流值，用交流电压表测得回路各元件两端的电压值，它们之间的关系满足相量形式的基尔霍夫定律，即和。
日光灯线路如图4-1所示，图中A是日光灯管，L是镇流器，S是启辉器，C是补?偿电容器，用以改善电路的功率因数（cosφ值）。
有关日光灯的工作原理请自行翻阅有关资料。
图4-1三、实验设备序号名称型号与规格数量备注1 交流电压表0～450V 1 D382 交流电流表０～5A 1 D373 功率表 1 D344 自耦调压器 1 DG015 镇流器、启辉器与40W灯管配用各1 DG096 日光灯灯管40W 1 屏内7 电容器1μF,2.2μF,4.7μF/500V各1 DG098 电流插座 3 DG09四、实验内容1. 日光灯线路接线与测量按图4-2接线。
图4-2经指导教师检查后，接通实验台电源，调节自耦调压器的输出，使其输出电压缓慢增大，直到日光灯刚启辉点亮为止，在表4-1中记下三表的指示值。
然后将电压调至220V，测量功率P、电流I、电压U、UL、UA等值记入表4-1，验证电压、电流相量关系。
表4-13. 并联电容──电路功率因数的改善。
经指导老师检查后，接通实验台电源，将自耦调压器的输出调至220V，记录功率表、电压表读数。
通过一只电流表和三个电流插座分别测得三条支路的电流，改变并联电容值，进行多次重复测量。
数据记入表4-2中。
表4-2五、实验注意事项1. 本实验用交流市电220V，务必注意用电和人身安全。
2. 功率表要正确接入电路。
3. 线路接线正确，日光灯不能启辉时，应检查启辉器及其接触是否良好。
六、预习思考题1. 参阅课外资料，了解日光灯的启辉原理。
在日常生活中，当日光灯上缺少启辉器时，人们常用一根导线将启辉器的两端短接一下，然后迅速断开，使日光灯点亮（DG09实验挂箱上有短接按钮，可用它代替启辉器做一下实验。
功率因数的提高实验报告
功率因数的提高实验报告功率因数的提高实验报告一、引言功率因数是电力系统中一个重要的参数，它反映了电路中有用功与视在功之间的比例关系。
功率因数的提高对于电力系统的稳定运行和能源的有效利用至关重要。
本实验旨在探究不同方法对功率因数的提高效果，并对实验结果进行分析和讨论。
二、实验目的1. 了解功率因数的概念和计算方法；2. 掌握提高功率因数的方法；3. 分析不同方法对功率因数的影响。
三、实验原理功率因数是有用功与视在功的比值，可以通过以下公式计算：功率因数 = 有用功 / 视在功四、实验步骤1. 搭建实验电路：使用电源、电阻、电容、电感等元件搭建一个简单的交流电路；2. 测量电路参数：使用万用表测量电路中的电压、电流、功率等参数；3. 计算功率因数：根据测量结果计算电路的功率因数；4. 提高功率因数：根据实验要求，采取不同的方法提高功率因数；5. 重新测量电路参数：使用相同的方法测量电路中的电压、电流、功率等参数；6. 计算新的功率因数：根据新的测量结果计算电路的功率因数。
五、实验结果与分析1. 实验前的功率因数：根据测量结果计算出实验电路的初始功率因数；2. 实验后的功率因数：根据测量结果计算出采取不同方法后电路的功率因数；3. 对比分析：比较实验前后的功率因数，分析不同方法对功率因数的影响；4. 结果解释：解释不同方法对功率因数的影响原因，如电容的串联、并联效应等；5. 实验误差：分析实验中可能存在的误差来源，如测量误差、电路参数变化等。
六、实验结论根据实验结果和分析，可以得出以下结论：1. 不同方法对功率因数的提高效果不同，需根据具体情况选择合适的方法；2. 电容的串联、并联效应对功率因数的提高具有显著影响；3. 实验中可能存在的误差对结果的准确性有一定影响。
七、实验总结通过本次实验，我深入了解了功率因数的概念和计算方法，并掌握了提高功率因数的方法。
实验过程中，我遇到了一些困难和问题，但通过与同学的讨论和老师的指导，我成功地完成了实验，并得出了一些有价值的结论。
电工实验功率因数的提高实验报告
电工实验功率因数的提高实验报告一、实验目的1、深入理解功率因数的概念及其对电路的影响。
2、掌握提高功率因数的方法和原理。
3、通过实验测量和分析，验证提高功率因数的效果。
二、实验原理1、功率因数的定义在交流电路中，功率因数（Power Factor，简称 PF）是有功功率（P）与视在功率（S）的比值，用符号cosφ 表示，即cosφ ＝ P ／ S。
其中，有功功率是指电路中实际消耗的功率，用于做功（如发热、发光等）；视在功率是指电源提供的总功率，包括有功功率和无功功率。
无功功率（Q）是用于电路中电场和磁场的交换，但不做功。
2、功率因数低的影响当功率因数较低时，电路中的电流会增大，导致线路损耗增加，降低了电源的利用效率，同时也会增加设备的容量和成本。
3、提高功率因数的方法常见的提高功率因数的方法是在感性负载两端并联电容器。
电容器提供的无功功率可以补偿感性负载所需的无功功率，从而减小电路中的总无功功率，提高功率因数。
三、实验设备1、交流电源（0 220 V）2、功率因数表3、交流电流表4、交流电压表5、电感线圈6、电容器（不同容量）7、电阻箱8、连接导线若干四、实验步骤1、按图连接电路将交流电源、电感线圈、电阻箱串联组成感性负载电路，然后将功率因数表、交流电流表、交流电压表接入电路，测量未并联电容器时的各项参数。
2、测量未并联电容器时的参数接通电源，调节交流电源的输出电压至 220 V，记录此时的电流、电压、功率因数等数据。
3、并联电容器并测量参数依次并联不同容量的电容器，每次并联后重新测量电流、电压和功率因数等参数，并记录下来。
4、数据分析根据测量的数据，绘制功率因数与电容器容量的关系曲线，分析功率因数的变化规律。
五、实验数据记录与处理｜电容器容量（μF）｜电流（A）｜电压（V）｜有功功率（W）｜无功功率（var）｜功率因数｜｜：：｜：：｜：：｜：：｜：：｜：：｜｜ 0 ｜ 15 ｜ 220 ｜ 150 ｜ 220 ｜ 068 ｜｜ 1 ｜ 12 ｜ 220 ｜ 160 ｜ 180 ｜ 073 ｜｜ 2 ｜ 10 ｜ 220 ｜ 170 ｜ 150 ｜ 077 ｜｜ 3 ｜ 08 ｜ 220 ｜ 180 ｜ 120 ｜ 082 ｜｜ 4 ｜ 07 ｜ 220 ｜ 190 ｜ 100 ｜ 086 ｜以电容器容量为横坐标，功率因数为纵坐标，绘制曲线如下：插入功率因数与电容器容量关系曲线的图片从曲线可以看出，随着电容器容量的增加，功率因数逐渐提高。
功率因数提高实验报告
功率因数提高实验报告功率因数提高实验报告一、引言在电力系统中，功率因数是衡量电路效率的重要指标之一。
功率因数低会导致电网负荷增加，能源浪费严重，甚至对电力设备造成损坏。
因此，提高功率因数对于电力系统的稳定运行和节能减排具有重要意义。
本实验旨在探究如何通过电容器来提高功率因数。
二、实验目的1. 了解功率因数的概念和意义；2. 掌握使用电容器提高功率因数的原理和方法；3. 通过实验验证电容器对功率因数的影响。
三、实验原理1. 功率因数的定义功率因数是指电路中有功功率与视在功率之比，用来衡量电路中有用功率的利用效率。
功率因数的取值范围为-1到1之间，数值越接近1，表示电路的功率因数越高。
2. 电容器的作用电容器是一种储存电能的元件，能够在电路中存储和释放电荷。
在交流电路中，电容器可以通过吸收和释放电能来改善功率因数。
3. 电容器对功率因数的影响当电路中存在电感元件时，电流和电压之间会产生相位差，导致功率因数降低。
通过在电路中串联适当的电容器，可以补偿电感元件的相位差，提高功率因数。
四、实验步骤1. 搭建实验电路：将电容器串联到电感元件之前，形成一个并联电路。
2. 测量电路参数：使用万用表测量电路中的电流、电压和功率因数。
3. 记录实验数据：记录不同电容器容量下的电流、电压和功率因数数值。
4. 分析实验结果：比较不同电容器容量下的功率因数变化情况。
五、实验结果与讨论通过实验测量和数据分析，我们得到了以下结果：1. 随着电容器容量的增加，电路中的功率因数逐渐提高。
2. 当电容器容量达到一定值后，功率因数的提高趋势逐渐减缓。
这些结果说明了电容器对功率因数的提高起到了积极的作用。
通过合理选择电容器容量，可以有效地提高电路的功率因数，减少电网负荷，降低能源浪费。
六、实验结论通过本实验，我们得出了以下结论：1. 电容器能够提高电路的功率因数，改善电路效率。
2. 适当选择电容器容量可以达到最佳的功率因数提高效果。
七、实验总结本实验通过搭建实验电路、测量电路参数和分析实验结果，探究了电容器对功率因数的影响。
提高功率因数的实验报告
竭诚为您提供优质文档/双击可除提高功率因数的实验报告篇一：功率因数提高实验报告功率因数提高一、实验目的1、了解荧光灯的结构及工作原理。
2、掌握对感性负载提高功率的方法及意义。
二、实验原理荧光灯管A，镇流器L，启动器s组成，当接通电源后，启动器内发生辉放电，双金属片受热弯曲，触点接通，将灯丝预热使它发射电子，启动器接通后辉光放电停止，双金属片冷却，又把触电断开，这是镇流器感应出高电压加在灯管两端使荧光灯管放电，产生大量紫外线，灯管同壁的荧光粉吸收后辐射出可见光，荧光灯就开始正常的工作，启动器相当一只自动开关，能自动接通电路和开端电路。
伏在功率因数过低，一方面没有充分利用电源容量，另一方面又在输电电路中增加损耗。
为了提高功率因数，一般最常用的方法是在伏在两端并联一个补偿电容器，抵消负载电流的一部分无功分量。
三、实验内容1、按图二接线，经老师检查无误，开启电源。
2、用交流电压表测总电压u，镇流电路两端电压ul及灯管两端电压uA，用交流电流表测总电流I，灯光支路电流Ia及电容支路电流Ic，用功率表测其功率p。
四、实验结论随着功率因数的提高，负载电流明显降低。
五、实验心得1注意电容值，以免接入大电容时，电流过大。
2不能带电操作。
篇二：实验十.功率因数因数的提高深圳大学实验报告课程名称：学院：信息工程学院课程编号：实验时间：实验报告提交时间：教务处制注：1、报告内的项目或内容设置，可根据实际情况加以调整和补充。
2、教师批改学生实验报告时间应在学生提交实验报告时间后10日内。
篇三：功率因数的提高实验报告河南师范大学物理与信息工程学院电工学实验报告功率因数的提高一、实验目的1.了解日光灯电路及其工作原理。
2.学习用相量法分析交流电路。
3.掌握并联电容法改善感性电路功率因数的方法。
二、实验设备及电路1.xsT-1b电工实验台日光灯器件一套，电压表、电流表、功率表和功率因数表（cos?）各一块，电容三只。
2.实验线路图日光灯实验线路图三、实验步骤1.连接电路前完成对日光灯器件的检测：观察日光灯管是否有损伤，并且用万用表检查灯丝是否烧断；检测镇流器、电容器及起辉器等是否断路及损坏。
提高功率因数实验报告
提高功率因数实验报告提高功率因数实验报告引言：功率因数是电力系统中一个重要的参数，它反映了电路中有功功率和视在功率之间的关系。
在实际应用中，功率因数的大小直接影响着电力系统的稳定性和效率。
为了提高功率因数，我们进行了一系列的实验研究，本报告将详细介绍实验的目的、方法、结果和分析。
一、实验目的本实验的主要目的是通过改变电路中的电感元件和电容元件，探究不同元件对功率因数的影响，并寻找提高功率因数的有效方法。
二、实验方法1. 实验器材准备：我们准备了电感元件、电容元件、电阻元件、交流电源、示波器等实验器材。
2. 实验电路搭建：按照实验要求，我们搭建了一个简单的交流电路，其中包括电感元件、电容元件和电阻元件。
3. 实验参数调节：我们通过调节电感元件和电容元件的数值，改变电路的阻抗和相位差。
4. 实验数据记录：在实验过程中，我们使用示波器记录了电路中电压和电流的波形，并测量了相应的数值。
5. 实验结果分析：通过分析实验数据，我们得出了不同电感和电容数值对功率因数的影响规律。
三、实验结果在实验中，我们分别改变了电感元件和电容元件的数值，并记录了相应的实验数据。
通过对数据的分析，我们得出了以下结论：1. 当电感元件的数值增加时，电路的阻抗增大，功率因数接近1。
2. 当电容元件的数值增加时，电路的阻抗减小，功率因数接近0。
四、实验分析通过实验结果的分析，我们可以得出以下结论：1. 提高功率因数的有效方法之一是增加电感元件的数值。
由于电感元件具有阻抗性质，增加其数值可以增大电路的阻抗，从而使功率因数接近1。
这对于电力系统的稳定性和效率提升具有重要意义。
2. 另一种提高功率因数的方法是增加电容元件的数值。
由于电容元件具有导纳性质，增加其数值可以减小电路的阻抗，从而使功率因数接近0。
这在某些特定的应用场景中可能会有一定的需求。
五、实验总结通过本次实验，我们深入了解了功率因数的概念和影响因素，并探究了提高功率因数的有效方法。
日光灯功率因数提高的实验报告
日光灯功率因数提高的实验报告篇一：实验4日光灯电路及其功率因数的提高实验四日光灯电路及其功率因数的提高一、实验目的1．了解日光灯电路的工作原理2．掌握提高功率因数的意义与方法二、实验器材1．1台型号为RTDG－3A或RTDG－4B 的电工技术实验台2．1根40W日光灯灯管3．1台型号为RTZN13智能存储式交流电压／电流表4．1个型号为RTDG－08的实验电路板，含有镇流器、启辉器、电容器组三、实验内容测量日光灯电路有并联电容和没有并联电容这两种情况下的功率因数，掌握提高功率因数的方法。
四、实验原理在正弦交流电路中，功率因数的高低关系到交流电源的输出功率和电力设备能否得到充分利用。
为了提高交流电源的利用率，减少线路的能量损耗，可采取在感性负载两端并联适当容量的补偿电容，以改善电路的功率因数。
并联了补偿电容器 C 以后，原来的感性负载取用的无功功率中的一部分，将由补偿电容提供，这样由电源提供的无功功率就减少了，电路的总电流? 也会减小，从而使得感性电路的功率因数cos φ得到提高。
图4－1 日光灯电路原理图五、实验过程1. 日光灯没有并联电容时的操作过程(1) 先切断实验台的总供电电源开关，按照实验电路图4—1来连线。
用导线将调压器输出相线端、总电流测量插孔、日光灯电流测量插孔、镇流器、日光灯灯丝一端、启辉器、日光灯灯丝另一端、调压器输出地线端按顺序联接到实验线路中。
(2) 用导线将电容器电流测量插孔与电容器组串联再与上述日光灯电路并联，并将电容器组中各电容器的控制开关均置于断开位置。
注意，电容器电流测量插孔应联接在总电流测量插孔的后面。
(3) 实验电路接线完成后，需经过实验指导教师检查无误，方可进行下一步操作。
(4) 将安装在电工实验台左侧面的自耦变压器调压手柄按照逆时针方向旋转到底。
(5) 闭合实验台的总供电电源开关，按下启动按键。
(6) 按下调压按键，使实验台的调压器开始工作，这时实验台上的三相电压表显示调压器的输出电压。
功率因数的提高实验报告x(1)
功率因数的提高实验报告x(1)实验名称：功率因数的提高实验实验目的：1.了解功率因数的定义和意义；2.掌握使用容性负载器提高功率因数的方法与原理；3.通过实验探究电路中电阻、电感和电容对功率因数的影响。
实验器材：1.容性负载器；2.交流电源；3.数字万用表；4.接线板。
实验原理：1.功率因数：所谓功率因数，是指电路中有功功率与视在功率的比值。
正弦交流电路中，功率因数越高，极性越接近纯电阻电路，电路中电流越小。
功率因数表示为cos φ。
2.容性负载器：在交流电路中将电容作为负载用，可改善功率因数。
这种负载就是容性负载器。
实验步骤：1.将交流电源和数字万用表连通，将万用表置于电流（I）挡位；2.将容性负载器与交流电源相连，同时将电流表置于电路中；3.按照给定的电容参数，分别读取电路的电流、电压值，并记录下来；4.计算得出实际的功率因数值，记录下来；5.尝试改变电路中电阻、电感和电容的数值，观察功率因数的变化。
实验结果与分析：通过对实验中得出的数据进行分析，我们可以发现：1.在容性负载器的帮助下，电路的功率因数得到了明显的改善。
2.通过调整电路中电阻、电感和电容的数值，可以进一步提高功率因数，同样可以降低功率因数。
3.在电路中，电阻的比重最大，因此，通过改变电路中电阻的数值，可以得到最大的功率因数提高值。
结论：通过上述实验可以得到以下结论：1.容性负载器可以有效地改善电路中的功率因数。
2.改变电路中电阻、电感和电容的数值可以进一步提高或降低功率因数，电阻的比重最大。
3.在实际应用中，选用合适的容性负载器及调整电路中电阻、电感和电容的数值，可以有效地提高功率因数，减少能源浪费。
交流电路功率因数的提高实验报告
交流电路功率因数的提高实验报告实验简介交流电路功率因数的提高实验是电工学中非常重要的实验。
该实验旨在通过不同的电容器连接方法，来调整交流电路的功率因数，以达到提高交流电路效率和稳定性的目的。
实验步骤实验需要的器材和材料：1. 交流电源2. 电阻器3. 电容器4. 万用表5. 示波器步骤一：准备工作首先需要将交流电源和电阻器的输出端跟地线连接好，并将万用表插在输出端与地线中间，以便测量电路中的电压和电流。
步骤二：串联电容法调节功率因数接下来，我们使用串联电容法来调节功率因数。
将两个电容器串联连接，再将它们跟电阻器并联连接，组成一个交流电路。
然后使用万用表测量电路中的电压和电流，并使用示波器观察电路中的波形变化。
通过调节电容器的电容值大小，来改变电路中的电流和电压，以达到提高功率因数的效果。
步骤三：并联电容法调节功率因数同样地，我们可以采用并联电容法来调节功率因数。
需要将两个电容器并联连接，并跟电阻器串联，组成一个交流电路。
然后重复步骤二，通过改变电容器的电容值大小，来调节电路中的电流和电压，以达到提高功率因数的目的。
实验结果通过分别采用串联电容法和并联电容法，我们成功地提高了交流电路的功率因数。
实验数据显示，当电容器电容值为150uF时，功率因数可以提高到0.9以上，电路效率和稳定性都有了显著的提高。
结论在电工实验中，交流电路功率因数的提高非常重要。
通过不同的电容器连接方法，可以有效地调节交流电路中的功率因数，以达到提高效率和稳定性的目的。
所以，对于电工学专业的学生而言，这项实验是非常必要的。
提高功率因数实验报告
提高功率因数实验报告
实验目的：通过调整电路参数，提高功率因数，降低电网负荷，提高电能的利用率。
实验原理：
功率因数是描述交流电路中有功功率与视在功率之间关系的一个参数，通常用标称功率因数cosθ来表示。
其中，cosθ=有功
功率/视在功率。
功率因数的大小对电网的负荷有直接影响，
功率因数越接近1，电网负荷越小，电能利用率越高。
实验步骤：
1. 搭建交流电路实验装置，包括电源、电容器、电感器、电阻等元件。
2. 将电源输出电压调整为所需数值。
3. 测量电路中的电压和电流，计算得到交流电路中的有功功率和视在功率。
4. 根据计算结果，计算得到功率因数。
5. 调整电阻、电容器或电感器的数值，观察功率因数的变化。
6. 分析实验结果，得出提高功率因数的方法和原因。
实验结果：
通过调整电路参数，我们观察到功率因数的变化。
当电阻增大、电容器减小或电感器增大时，功率因数相应增大，电网负荷减小，电能利用率提高。
实验结论：
通过调整电路参数，可以提高功率因数，降低电网负荷，提高
电能的利用率。
调整电阻、电容器或电感器的数值可以有效地改变功率因数。
改进意见：
在实际电路中，可以通过使用功率因数校正装置来实现功率因数的自动调整，从而提高电能的利用率。
同时，可以采用更高效率的电子元件和控制策略，进一步提高功率因数和电能利用效率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
功率因数提高
一、实验目的
1、了解荧光灯的结构及工作原理。
2、掌握对感性负载提高功率的方法及意义。
二、实验原理
荧光灯管A，镇流器L，启动器S组成，当接通电源后，启动器内发生辉放电，双金属片受热弯曲，触点接通，将灯丝预热使它发射电子，启动器接通后辉光放电停止，双金属片冷却，又把触电断开，这是镇流器感应出高电压加在灯管两端使荧光灯管放电，产生大量紫外线，灯管同壁的荧光粉吸收后辐射出可见光，荧光灯就开始正常的工作，启动器相当一只自动开关，能自动接通电路和开端电路。
伏在功率因数过低，一方面没有充分利用电源容量，另一方面又在输电电路中增加损耗。
为了提高功率因数，一般最常用的方法是在伏在两端并联一个补偿电容器，抵消负载电流的一部分无功分量。
三、实验内容
1、按图二接线，经老师检查无误，开启电源。
2、用交流电压表测总电压U，镇流电路两端电压Ul及灯管两端电压UA，用交流电流表测总电流I，灯光支路电流Ia及电容支路电流Ic，用功率表测其功率P。
四、实验结论
随着功率因数的提高，负载电流明显降低。
五、实验心得
1注意电容值，以免接入大电容时，电流过大。
2不能带电操作。
