侧滑试验台操作规程模板

侧滑台检验操作规范

侧滑台检验操作规范
操作规范：
1.接通电气仪表电源，预热30分钟以上，工作前仪器应进行调零。

2.测试前，车辆应进行预热行驶，使其各运动部件、润滑油、冷却液等达到制造厂技术条件规定的温度状态，关闭非车辆运行必须的耗能装置。

3检测操作步骤
1）将被检车辆沿引车线居中驶入侧滑检验台，进入车速不得大于5km/h。

2）车辆应正直居中驶过侧滑检验台，车速应匀速稳定不得大于5km/h。

3）当车辆通过侧滑板时，方向盘应处于居中位置，并且不得转动方向及使用制动器。

4）如果是双转向轴的车辆，应控制车辆速度，保证在第一轴检测完毕后，第二轴进入侧滑台时，侧滑台已经复位，在待检状态5）设备测取最大侧滑量。

注意事项：
1.汽车驶过检验台时，必须与检验台垂直。

2.当汽车转向轮通过滑板时，不得转动方向盘和使用制动器。

3.汽车轮胎气压必须符合标准值，轮胎胎面应无油、水、泥沙等杂物。

4.侧滑台上严禁停放车辆、堆积杂物。

5.地坑内不得进水，保持传感器干燥。

侧滑试验台操作说明

侧滑试验台操作说明
目前国内在用的太多数侧滑试验台均是滑板式的，检测时使汽车前轮在滑板上通过，通过测量左、右方向的位移量来检验侧滑量。

滑板式侧滑试验台按其结构形式可分为单滑板式和双滑板式两种，双滑板式侧滑试验台都是双板联动的。

测试实验步骤：
1)松开滑动板的锁止手柄，接通电源。

2）汽车以3-5km／h的低速行驶，使被测车轮垂直地通过滑动板。

车速过高会因台板的惯性力和仪表的动态响应迟滞而影响测量精度，速度过低也会引起误差。

汽车通过侧滑板时严禁转向和制动。

3)当被测车轮从滑动板上完全通过时，查看指示仪表，读取最大值，并注意记下滑动板的运动方向，即滑动板是向内还是向外滑动。

记录时应遵循如下约定：滑板向外侧滑动，侧滑量记为负值，表示车轮向内侧滑动(即IN )，说明车轮前束太大或负外倾角太大；滑板向内侧滑动，侧滑量记为正值，表示车轮外侧滑动(即OUT)，说明车轮外倾角太大或负前束太大；滑板不移动，说明车轮没有侧滑量，前束与外倾角配合恰到好处。

4)检测结束后，应锁止滑动板，切断电源。

平板式侧滑检验台操作规程

平板式侧滑检验台操作规程概述平板式侧滑检验台是用于实现汽车侧滑试验和悬架性能测试的专业性设备，本文档旨在详细介绍平板式侧滑检验台的使用方法和操作规程，以确保其能正常、安全地运行。

设备介绍平板式侧滑检验台是一种测试汽车侧滑性能的设备，由测控仪表系统、可移动液压升降平台、固定定位夹具、传动系统、激光射线指示系统等部分组成。

该设备能模拟汽车在侧向运动过程中的制动、离合、转向等操作，检测悬架性能及车辆制动、操控等指标，在对汽车进行安全性、悬架优化等评估过程中发挥重要作用。

设备准备使用平板式侧滑检验台前需进行设备准备：1.确认测试车辆符合安全规定，并关闭车载电子稳定系统（ESC）等主动安全系统。

2.将测试车辆停放在测试平台上，并使用固定夹具将车辆固定住。

3.将传感器设备与测控仪表系统接通。

操作步骤以下为使用平板式侧滑检验台的具体操作规程：步骤一：选择测试模式1.打开电脑，启动测控仪表系统，并选择测试模式（悬架性能测试模式或侧向稳定性测试模式）。

2.按照操作界面提示设置测试参数（如初始角度、转速、刹车力矩等）。

步骤二：启动设备1.打开设备，将升降平台移到适当位置。

2.启动传动系统，调整设备达到测试要求的速度和角度。

步骤三：进行测试1.按下“开始测试”按钮，开始测试。

2.在测试过程中，仔细观察数字显示和激光射线指示结果，并记录测试数据。

步骤四：结束测试测试完成后，按下“停止测试”按钮，关闭设备，并将车辆从测试平台上取下。

注意事项使用平板式侧滑检验台时需注意以下事项：1.在测试之前，必须仔细检查设备是否正常运转、固定夹具是否可靠等。

2.在测试之前，应检查测试车辆的制动、转向等系统是否正常且安全。

3.在测试过程中，应及时记录测试数据，例如方向盘角度、侧向加速度等参数。

4.如果在测试过程中出现异常情况，应立即停止测试并检查设备和车辆是否存在问题。

5.禁止在设备上进行任何非测试操作，例如站立、跳跃等。

结论本文详细介绍了平板式侧滑检验台的使用方法和操作规程，使用者应按照说明书中的要求正确操作设备。

侧滑试验台操作规程标准范本

操作规程编号：LX-FS-A93958 侧滑试验台操作规程标准范本In The Daily Work Environment, The Operation Standards Are Restricted, And Relevant Personnel Are Required To Abide By The Corresponding Procedures And Codes Of Conduct, So That The Overall BehaviorCan Reach The Specified Standards编写：_________________________审批：_________________________时间：________年_____月_____日A4打印/ 新修订/ 完整/ 内容可编辑侧滑试验台操作规程标准范本使用说明：本操作规程资料适用于日常工作环境中对既定操作标准、规范进行约束，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。

资料内容可按真实状况进行条款调整，套用时请仔细阅读。

1．汽车驶过检验台时，必须与检验台垂直。

2．当汽车前轮通过侧滑板时，不得急加速、转动方向盘和使用制动器。

3．轮胎气压必须符合标准值。

4．除去轮胎上的泥土、石子等杂物。

5．电气仪表所使用的电源电压应符合要求，电源线不得与其他有干扰的设备共用。

6．仪表的放置位置，应尽量远离热源及阳光直射处和强干扰设备。

7．电源零线应按规定埋入地下，不能共用电网零线，以免影响计算正常工作。

请在该处输入组织/单位名称Please Enter The Name Of Organization / Organization Here。

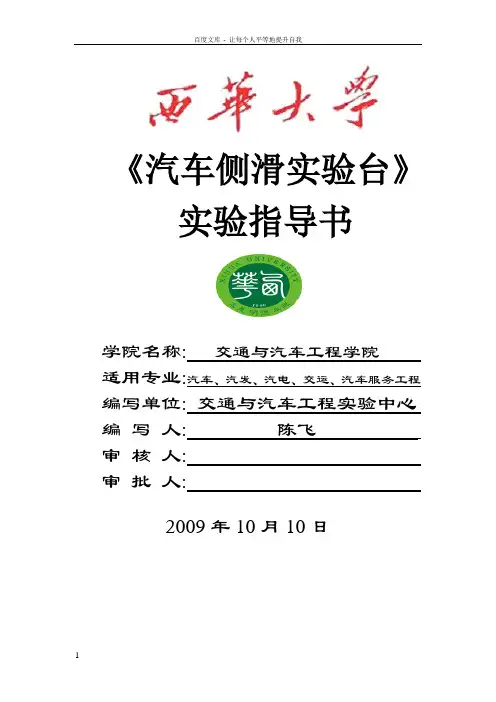

侧滑测试实验指导书

《汽车侧滑实验台》实验指导书学院名称:交通与汽车工程学院适用专业:汽车、汽发、汽电、交运、汽车服务工程编写单位: 交通与汽车工程实验中心编写人: 陈飞审核人:审批人:2009年10月10日一、实验目的和任务1、掌握汽车侧滑实验台的结构和工作原理。

2、了解汽车侧滑实验台的测试步骤。

二、实验内容1、汽车侧滑实验台的结构。

2、汽车侧滑实验台工作原理。

3、汽车侧滑实验台测试步骤。

三、实验仪器、设备及材料汽车侧滑实验台。

四、实验原理及测试过程侧滑是指由于前束与车轮外倾角配合不当，在汽车行驶过程中，车轮与地面之间产生种相互作用力，这种作用力垂直于汽车行驶方向，使轮胎处于边滚边滑的状态，它使汽车的操纵稳定性变差，增加油耗和加速轮胎的磨损。

为保证汽车转向车轮无横向滑移地直线滚动，要求车轮外倾角和车轮前束有适当配合，当车轮前束值与车轮外倾角匹配不当时，车轮就可能在直线行驶过程中不作纯滚动，而产生侧向滑移现象。

当这种滑移现象过于严重时，将破坏车轮的附着条件，丧失定向行驶能力，引发交通事故并导致轮胎的异常磨损。

侧滑试验台主要用于测量由车轮外倾角和前束共同作用而形成的侧滑量。

只有前束而无车轮外倾角的车辆通过侧滑实验台时，侧滑板向外滑移；只有车轮外倾角而无前束的车辆通过侧滑实验台时，侧滑板向内滑移。

侧滑量定义的单位是m/km，即汽车正直向前行进lO00m，造成滑动板位移1m 为一个基本侧滑单位(1m／1km )。

侧滑实验台实际上是将lO00m 精密缩小1000或2000倍的特殊(可左右位移)路面，例如侧滑板有效长度为lO00mm(相当于将1O00m 缩小了1000倍)时，汽车前轮正直行过侧滑板使得侧滑板向垂直于汽车前进方向的方向位移了1mm，我们就说这辆车的侧滑量是1mm／m，若将此值的分子分母同时乘以1000，就将其化为标准侧滑量1m／km。

《机动车运行安全技术条件》规定：用汽车侧滑实验台检测时，汽车转向轮的横向滑移量应不大干5m ／km目前国内在用的太多数侧滑试验台均是滑板式的，检测时使汽车前轮在滑板上通过，通过测量左、右方向的位移量来检验侧滑量。

平板式侧滑检验台操作规程

平板式侧滑检验台操作规程一、设备介绍平板式侧滑检验台是用于检验耐磨材料在侧滑条件下的耐磨性能的设备。

本设备采用液压驱动，测试台面可依据要求进行倾斜，同时在台面上覆盖测试材料，通过特定的负荷和速度施加在测试材料上，来模拟实际使用环境下的磨损。

二、操作要点1、设备安装将平板式侧滑检验台放在平整的地面上，根据设备连接方式对设备进行连接。

连接完成后确认连接处无松动现象，设备处于平衡状态。

2、设备调试（1）电源调度检验工作前应检查电源的稳态和正常性，确认工作电压（220V/50Hz）和接地。

（2）液压系统打开电源开关，启动液压泵，调整相应的调压阀门，使压力表显示在调定负荷范围内。

（3）检验台面调整根据测试要求将检验台面调整为所需角度，其倾斜角度应符合测试要求，并通过测试台面的指示器进行调整。

（4）过程参数设置选择测试程序，通过面板的数字键盘输入配置的参数，包括测试负荷、滑动速度和测试次数等，设定结束后按确认键保存参数。

3、检验工作（1）样品准备根据试验方法的要求选择检验材料并制备标准的检验样品，确认测试样品无明显瑕疵。

（2）样品安装将测试样品按照试验方法要求固定在检验台面上，确认样品和检验台面之间的密合度。

（3）开始测试按下设备面板上的开始测试键，设备开始运行。

测试过程中，操作人员应随时观察设备运行情况，检查测试数据是否符合要求。

3、测试数据处理测试结束后，显示屏会显示出测试结果。

根据测试数据进行分析处理，报告成果，保存相关数据。

4、设备维护（1）每天工作结束后，清理测试台面和测试系统，保证设备的清洁卫生。

（2）定期更换机器液压油，保证设备油液的干净和正常状态。

（3）检查设备的紧固件和管路接头是否有松动，及时进行加固。

（4）设备保养和定期维护，包括设备的清洁，零部件和系统的检查，维修等工作。

XXXX-GC0004-XXXX 侧滑检测台安全操作规程

XXX检测站侧滑检测台安全操作规程编号：XXXX/GC0004-XXXX编制：审核：批准人：受控状态：发布日期：实施日期：XXX检测站侧滑检测台安全操作规程检测目的转向轮定位值是评价机动车操纵性和直线行驶稳定性的重要参数。

如果这些参数不符合要求，不仅会引起转向沉重，而且还会加剧轮胎的磨损，导致燃油消耗量增加，动力性能下降，甚至发生行车事故。

通过检测转向轮侧滑量，可以了解职转向轮外倾角和前束值的综合作用结果，以便将其控制在最佳状态。

侧滑检测台的功能：1）可以比较准确的检测出被测车辆转向轮的侧滑量。

2）检测出被测车辆转向轮的侧滑力。

3）定性的检测出被测车辆转向轮产生侧滑量的原因。

检测设备及主要技术参数：1）电源： AC220V 50Hz2）测量范围（量程） -10.0 m/km ~+10.0m/km最小刻度（分辨率）： 0.1m/km最大轴载质量： 10t最大滑移量：±10mm台板尺寸： 1000mm × 1000mm3）显示值判定：数字表读数判定0~3m/km 良好≤±5m/km 合格≥±5m/km 不合格准备工作1）待检车辆轮胎应符合原厂规定，而且左右轮胎气压应一致。

2）轮胎应干燥，无油污、小石子等异物。

3）检查试验台导线连接情况，仪表复零。

4）打开试验台锁止装置，检查侧滑板是否滑动自如，滑板回位后，指示装置显示值是否回零。

检测步骤1）打开侧滑台电源开头，待蜂鸣器响过，按复位开头，显示屏复位。

按设置键到测量状态。

2）打开悬架工位计算机电源，双击桌面悬架间隙图标，起动程序后，点“自动检测”按钮，然后再点“开始”按钮，系统开始自动检测。

3）引导系统显示“缓慢通过侧滑台”，引车员应以小于3m/km的速度缓慢驶过侧滑台，汽车通过侧滑台后计算机将自动获取侧检测结果，并显示在引导系统上。

注意事项1）被除数测车辆的轴重不得超过试验台允许负荷值。

2）检测时车辆垂直通过，切忌加速、转动方向盘和踏制动板，严禁被检车辆在检验出口停留。

平板式侧滑检验台操作规程简易版

The Daily Operation Mode, It Includes All The Implementation Items, And Acts To Regulate Individual Actions, Regulate Or Limit All Their Behaviors, And Finally Simplify Management Process.
编订：XXXXXXXX
20XX年XX月XX日
平板式侧滑检验台操作规
程简易版
平板式侧滑检验台操作规程简易版
温馨提示：本操作规程文件应用在日常的规则或运作模式中，包含所有的执行事项，并作用于规范个体行动，规范或限制其所有行为，最终实现简化管理过程，提高管理效率。

文档下载完成后可以直接编辑，请根据自己的需求进行套用。

一、试验前清除滑板上的泥、水、油垢、杂物等，使滑板干燥；
二、试验前应打开滑板上的锁止装置，使滑板处于自由状态。

当侧向微微推动滑板时显示装置上应有侧滑量的指示。

滑板的滑动应灵活、无阻滞现象；
三、汽车进入检验台前应检查轮胎的气压，气压符合标准，胎面应保持清洁，不允许有水渍、油污、嵌石等异物；
四、不允许超过检验台允许的轴重或轮重的汽车上台检测；
五、汽车进行检验时应按检验台指定的行
驶方向低速垂直通过，通过时不允许转向或制动。

该位置可填写公司名或者个人品牌名
Company name or personal brand name can be filled in this position。

汽车侧滑检验台操作规程

汽车侧滑检验台操作规程一、使用设备KDCG-10A汽车侧滑检验台二、操作使用1、操作说明：测量前的准备和检查a、各部分电路应无明显的破损现象；b、滑板动作应协调，各部分稳定可靠，电气仪表系统正常显示；c、轮胎气压应符合规定值；d、轮胎上的水渍泥、油污及轮胎花纹沟槽的石子应清除干净。

2、操作说明a、拔掉滑动板的锁止销，接通电源，使滑板处于自由状态。

b、使仪表进入初始化状态，仪表显示全0，等待检测。

c、引车员以3Km/h左右的时速缓慢通过侧滑台，待被测车轮从滑动板上完全通过时，仪表就显示并保持最大值。

d、连续检测时，重复步骤b、c。

e、检测结束后，用锁止销把滑动板锁止，切断电源。

3、注意事项a、汽车进入检验台时，沿行车线驶入，尽可能使车速保持在3Km/h左右。

b、一定不能让超过试验台允许载荷的汽车驶到试验台上，以防压坏机件或压弯滑动板。

c、不准汽车在侧滑检验台上转向或制动，以免扭伤测量机构。

d、不要在检验台面上进行修理保养工作。

e、清洁时，不要让水、尘、泥土带进检验台。

f、不要在检验台上停放汽车。

汽车制动轮重检测台操作规程一、使用设备KDZD-10汽车制动轮重检验台二、使用说明1、操作说明1）开机前的准备和检查（1）滚筒、举升起等部门应稳定可靠，电气仪表系统应完好无损（2）检查轮胎气压，使之符合规定值；2、注意事项（1）汽车进入检验台时，沿引车线平稳驶入，尽可能使车轴与滚筒保持平衡（2）在接通电源：汽车到位后，方可进行测试。

（3）当被测车轴为前轴时，一定要用方向盘准确的保持汽车处于直驶状态。

（4）被测汽车的轴荷不应超过检验台的允许载荷。

（5）检测制动时，发动机不熄灭，变速器挂空挡SK-PBT平板式汽车检测设备操作规程一、使用设备15SK-PBT先科达平板式汽车检测设备二、操作说明1、开机（1）接通控制柜电源，220V A（2）打开控制计算机电源开关（3）启动检测软件，进入待命检测状态2、检测操作（1）引车员根据提示，以5~15km/h速度驶上平板，置变速器于空档，当前轮驶入前检测板，后轮已驶入后检测板时紧急制动，此时检测出前后制动力及动态轮荷。

侧滑试验台操作规程

侧滑试验台操作规程
Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly.
简介：该规程资料适用于公司或组织通过合理化地制定计划，达成上下级或不同的人员之间形成统一的行动方针，明确执行目标，工作内容，执行方式，执行进度，从而使整体计划目标统一，行动协调，过程有条不紊。

文档可直接下载或修改，使用时请详细阅读内容。

1．汽车驶过检验台时，必须与检验台垂直。

2．当汽车前轮通过侧滑板时，不得急加速、转动方向盘和使用制动器。

3．轮胎气压必须符合标准值。

4．除去轮胎上的泥土、石子等杂物。

5．电气仪表所使用的电源电压应符合要求，电源线不得与其他有干扰的设备共用。

6．仪表的放置位置，应尽量远离热源及阳光直射处和强干扰设备。

7．电源零线应按规定埋入地下，不能共用电网零线，以免影响计算正常工作。

这里填写您的企业名字
Name of an enterprise。

转向轮横向侧滑量检测实施细则样本

转向轮横向侧滑量检测实施细则样本一、检测目的转向轮定位是关系到机动车操纵稳定性的重要参数，如果这些参数不符合要求，不仅会使操纵稳定性变坏，而且不会加剧转向机构和转向轮胎的磨损，导致燃油消耗量增加，动力性能下降，甚至发生行车事故。

通过检测转向轮侧滑量，可以了解转向轮各定位值间匹配的效果，以便将其控制在最佳状态。

因此，根据有关标准，特制订本细则。

二、检测用设备CH-130D型侧滑试验台（大车线）CH-100型侧滑试验台（小车线）三、主要技术参数㈠CH-130D型侧滑试验台（大车线）1、电源：AC220V±10% 50HZ 60W2、测量范围：-10m/km,-- +10m/km,3、示值误差：±0.2m/km4. 额定载荷：13000kg5. 传感器电源： DC12V6. 传感器输出信号： -5V--+5V7. 分度值： 0.2m/km8、同步性误差：0.1mm㈡ CH-100型侧滑试验台（小车线）1.额定载荷 10000kg2.测试范围 -10.0--+10.0m/km3.通过能力 800-2500mm4.示值允许误差 0.2m/km5.分度值（D） 0.1m/km6.外型尺寸 3140×1140×2307.自重 660kg8.传感器电源 DC12V9.传感器输出信号 -5V--+5V四、检测操作规程1、检测前准备（1）检查侧滑检测板移动应灵活，无阻滞现象。

（2）当汽车前轮通过滑板时，不得转动方向盘和使用制动器。

（3）被测车辆轮胎应符合规定，且左右轮胎气压一致。

（4）使车辆的左右轮对准侧滑检测板的对称中心线。

2、检测操作步骤（1）接通电源预热15分钟。

（2）将车以3-5km时速垂直驶过检验台。

（3）LED显示屏显示侧滑检测量，检测完毕。

五、注意事项1、轮胎应干燥，无油污，小石子等异物。

2、被测车辆的轴重不得超过试验台允许负荷值。

3、车辆行进过程，检验员不要加速，不要制动，转向。

侧滑试验台操作规程

侧滑试验台操作规程前言侧滑试验是用来测量机动车在侧向加速时车辆侧滑的一项试验。

侧滑试验台作为测量工具需要正确、安全地进行操作。

本操作规程是为了保证侧滑试验台的使用安全和试验质量，规范操作流程和注意事项，使操作人员正确、规范地使用侧滑试验台。

现场准备1.在开始进行侧滑试验前，需要检查试验台是否处于正常状态，设备是否齐全、完好。

2.在试验台上安装待测试的轮胎，并进行校准。

3.确保操作人员穿戴良好的劳保用品，包括安全鞋、安全帽、防护眼镜、手套等。

操作流程步骤一：进行校准1.首先，需要进行试验台的校准，在试验台上校准车轮的距离和角度。

2.将车辆放置在试验台上，通过车辆的自重使车轮接触地面。

3.调整试验台的起始侧滑角度，进行侧滑角度标定。

步骤二：进行试验1.将试验车辆依次放置在试验台的相应位置。

2.操作人员需要对车辆启动后进行一些常规的操作确认，例如检查车辆制动系统，校准车辆载荷，检查轮胎压力等。

3.调节侧滑试验台的角度，开始侧滑试验。

试验时，车辆的速度需要在规定范围内运行，以测量侧滑角度和侧向加速度。

步骤三：试验完成1.侧滑试验完成后，操作人员需要对测试结果进行记录和整理，并将结果传递给相关部门或人员。

2.操作人员需要清理试验场地和试验台，以确保场地整洁和安全。

注意事项1.操作人员需要按照规定操作流程进行试验操作。

2.操作人员在试验时需要严格遵守安全操作规范，禁止破坏或拆卸试验台。

3.在试验过程中，应注意观察车辆的运行状况，如出现异常情况应及时终止试验。

4.操作人员应及时保养和维护试验设备，以确保设备的正常运行和使用寿命。

5.操作人员应按照涉密信息保护规定进行操作。

总结侧滑试验是一项重要的测试项目，它可以提供关于车辆侧向稳定性和操控性的信息，对于保障驾驶人员和行人的生命财产安全具有非常重要的作用。

操作人员需要深刻理解操作规程，并严格遵守操作流程和注意事项，以确保试验的质量和安全性。

侧滑检验台安全操作规程标准范本

操作规程编号：LX-FS-A29886 侧滑检验台安全操作规程标准范本In The Daily Work Environment, The Operation Standards Are Restricted, And Relevant Personnel Are Required To Abide By The Corresponding Procedures And Codes Of Conduct, So That The Overall BehaviorCan Reach The Specified Standards编写：_________________________审批：_________________________时间：________年_____月_____日A4打印/ 新修订/ 完整/ 内容可编辑侧滑检验台安全操作规程标准范本使用说明：本操作规程资料适用于日常工作环境中对既定操作标准、规范进行约束，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。

资料内容可按真实状况进行条款调整，套用时请仔细阅读。

⒈试验前应清除滑板上的泥、水、油污、杂物等，使滑板干燥。

⒉试验前应打开滑板上的锁止装置，使滑板处于自由状态。

当侧向微微推动滑板时显示装置上应有侧滑量的指示。

滑板的滑动应灵活、无阻滞现象。

⒊汽车进入检验台前应检查轮胎的气压，气压符合标准，胎面应保持清洁，不允许有水渍、油污、嵌石等异物。

⒋不允许超过检验台允许的轴重或轮重的汽车上台检测。

⒌汽车进行检验时应按检验台指定的行驶方向低速垂直通过，通过时不允许转向或制动。

请在该处输入组织/单位名称Please Enter The Name Of Organization / Organization Here。

侧滑试验台操作规程

侧滑试验台操作规程侧滑试验台操作规程一、试验台概述侧滑试验台是一种用于研究车辆侧滑稳定性的设备，能够模拟车辆侧滑状态下的动力学特性和响应，是评估车辆侧滑性能和安全性的重要工具。

本规程旨在规范侧滑试验台的操作和维护，确保试验的准确性和安全性。

二、试验前的准备工作1. 检查设备状态：操作人员需先检查侧滑试验台各配件是否齐全、工作状态是否正常、液压油液位是否充足、气压是否稳定等状况，确认维护保养是否及时，确保设备正常运行。

2. 爬坡操作：在进行试验前，需要进行爬坡操作，以使试验台倾角到达试验要求的角度。

操作人员需了解试验要求以及相关参数，并根据其要求控制设备爬坡，注意防止试验台倾翻等事故的发生。

3. 坡度测量：完成爬坡操作后，需要进行坡度测量，以保证实验结果的准确性。

操作人员需确认测试设备是否可以进行准确的角度测量，并将测试结果录入试验报告中。

三、试验操作流程1. 试验前检查：操作人员在进行试验前，需对车辆轮胎气压、外观、轮胎磨损情况等进行检查，并找出任何可能影响试验结果的因素。

2. 实验设置：根据试验要求设置试验参数、试验目标和试验方案，并严格按照试验方案的要求安装测试设备和对车辆进行加装用于数据采集的传感器。

3. 实验进行：对于每次试验，操作人员需要严格按照试验方案中设定的程序进行实验，设定数据采集参数并记录数据。

4. 实验结束：实验过程中需要注意观察并记录任何异常现象。

在试验结束后，操作人员需确认试验数据的完整性和准确性，保存有关数据，并转移到数据处理系统以供进一步分析和评估。

四、维护和检修1. 设备使用后，操作人员必须对设备进行周详的清理和检查，清除环境污染物和杂物，检查设备是否存在损坏，以确保设备正常运行。

2. 遵循设备维护保养程序，进行设备保养和检修。

操作人员需定期更换设备液压系统中的油液，并清洁设备各部分，以防止设备损坏或失效。

3. 相机镜头保养：如侧滑试验台配备高速相机等设备，则应根据设备的要求对设备进行保养，包括更换相机镜头、清洁图像传输设备等。

侧滑检验台安全操作规程模板

内部管理系列编号：FS-ZD-04020侧滑检验台安全操作规程
Safety operation regulations for side slip test bench
为规范化、制度化和统一化作业行为，使员工的管理工作有章可循，提高工作效率和员工责任感、归属感，特此制定。

⒈试验前应清除滑板上的泥、水、油污、杂物等，使滑板干燥。

⒉试验前应打开滑板上的锁止装置，使滑板处于自由状态。

当侧向微微推动滑板时显示装置上应有侧滑量的指示。

滑板的滑动应灵活、无阻滞现象。

⒊汽车进入检验台前应检查轮胎的气压，气压符合标准，胎面应保持清洁，不允许有水渍、油污、嵌石等异物。

⒋不允许超过检验台允许的轴重或轮重的汽车上台检测。

⒌汽车进行检验时应按检验台指定的行驶方向低速垂直通过，通过时不允许转向或制动。

请输入您的公司名字
Fonshion Design Co., Ltd
第1页/ 共1页。

滑板式汽车侧滑检验台期间核查操作规程

文件制修订记录1.0目的为了本检测站主要仪器设备保持正常状态，确保提供给检测结果的质量，对滑板式汽车侧滑检验台仪器设备实行运行中检查（期间核查），特制定本期间核查操作规程。

2.0范围本作业指导书适合滑板式汽车侧滑检验台仪器设备的运行中检查。

规定了每一台仪器核查的技术依据、项目及要求、标准仪器设备、方法、周期。

当仪器设备出现异常现象或修理、调整后，必须依照本作业指导书的要求进行核查。

3.0期间核查操作规程(1) 技术依据：国家计量检定规程JJG908-2009滑板式汽车侧滑检验台检定规程。

(2) 核查项目及要求：零值误差：不大于±0.2m/km。

零点漂移：每隔5min观察1次，15min内不大于0.2m/km。

示值误差不超过±0.2m/km。

示值重复性误差：不超过0.1m/km。

(3) 核查用仪器设备：百分表0～10mm，2级(±2%)(4)核查方法：在左台（或右台）安装好百分表和挡板，计算机进入标定界面，选(点)标定状态，点清零键，用微动工具缓缓推动滑板，当侧滑台示值为3m/km、5m/km、7m/km 时，分别读取百分表示值。

向内、向外各重复3次，按下式计算示值误差：△i=xi－Si/L式中：△i——第i测量点的示值误差（m/km）；xi——第i测量点的侧滑台示值（m/km）；Si——第i测量点百分表3次示值的平均值（mm）；L——滑板沿机动车辆行进方向的纵向长度（m）。

以上各测量点示值误差不超过±0.2m/km。

左（右）台分别标定。

选(点)停止状态，结束核查工作。

(5)核查周期侧滑台的核查周期一般为6个月。

4.0实施仪器设备的期间核查由技术负责人负责组织，每年年初编写期间核查周期计划，检测组协助执行期间核查工作，质量负责人监督执行情况。

CH-100K型汽车侧滑试验台操作规程

CH-100K型汽车侧滑试验台操作规程CH-100K型汽车侧滑试验台主要用于动态检测由于汽车转向轮外倾和前束等因素影响，而产生的转向轮横向侧滑量。

1准备工作
1.1开机前检查
1.1.1检查清扫试验台台面及周围场地,确保无油渍、泥污、水和砂石等杂物。

1.1.2打开侧滑板锁止销，使滑板处于自由状态。

1.1.3满足上述条款要求后方可开机。

1.2被检车辆的检查
1.2.1绝对不允许单轴轴荷大于10000kg的各种车辆开到试验台上，以防试验台承重机件变形。

1.2.2汽车轮胎气压，必须符合规定，以防轮胎气压不足，影响测量结果。

1.2.3除去轮胎上的石子、泥土等杂物，保持胎面干燥。

1.2.4满足上述条款要求的车辆方能上线检测。

2检测操作步骤
2.1当LED显示牌显示“赣××××××初检，侧滑检测前进”“以3～5km/h驶过”时，引车员驾驶受检车辆沿引导线、以3～5km/h低速垂直驶过试验台，左右车轮应尽量对称靠近滑板的中部，当汽车转向轮通过滑板时，不得转动方向盘和踩制动踏板。

2.2当转向轮完全通过滑板后，读取最大横向侧滑量，在LED显示牌显示该车的侧滑的检测数据和判断。

2.3当LED显示牌显示“检测完毕前进”时，引车员驾驶受检车辆驶离第三工位。

检测结束后，用锁止销将滑板锁住。

不检测时，试验台不要停放车辆或放置重物，防止侧滑板压弯，变形。

3 保养与维护
为保证试验台的测试精度和延长使用寿命，必须作好试验台的保养、维修工作，其具体项目见下表所述：。

侧滑检验台安全操作规程正式版

侧滑检验台安全操作规程正式版1.前言侧滑检验台是用来检验车辆横向稳定性的设备，因此在操作过程中，需要严格遵守安全操作规程，以确保人员的安全和设备的正常运行。

本规程旨在明确侧滑检验台的安全操作步骤，提供技术参考和指导，确保操作人员严格遵守规程，有效预防事故的发生。

2.人员要求2.1操作人员应经过专门培训，并持有检验员证书。

2.2操作人员应具备基础的机械、电气知识，并熟悉侧滑检验台的操作原理和设备构造。

2.3操作人员应具备辨别车辆问题和应急处理的能力。

3.安全装备3.1操作人员应佩戴符合规定的个人防护装备，包括安全帽、防护眼镜、耳塞、耳罩等。

3.2操作人员应穿着合适的工作服，裤腿应收紧，不得悬挂松散物品，以免被卷入机械部件导致伤害。

4.设备操作4.1在操作侧滑检验台之前，应仔细检查设备的工作状态和运行环境，确保设备无故障和异常。

4.2操作过程中，应按照正确的操作步骤进行，不得随意更改或省略步骤。

4.3过程中的变动、操作记录应及时记录，以备日后分析。

4.4在操作过程中发现任何异常情况，应立即停机处理，并向相关部门报告。

5.安全注意事项5.1操作人员在操作过程中，应时刻保持注意力集中，不得走神或分散注意力。

5.2操作人员应随时留意周围环境，避免与其他人员或车辆发生碰撞。

5.3操作人员在操作过程中，不得与他人聊天、吸烟、玩手机等影响操作安全的行为。

5.4操作人员应时刻保持清醒状态，不得在酒精或药物影响下进行操作。

5.5操作人员在操作台上工作时，不得把手插入横移机构等机械部件中，以免发生夹伤或切割伤。

5.6操作人员应保持正确的操作姿势，坚持腰背挺直，不斜倚、弯腰、蹲着等不良姿势操作。

5.7操作人员不得以任何形式站在车辆上进行操作，以免发生跌落事故。

6.应急处理6.1在操作过程中，如发生车辆侧滑、行驶失控等紧急情况，操作人员应立即按照应急预案进行处理。

6.2操作人员应熟悉侧滑检验台的各个紧急停车按钮和设备关闭方式，确保能够及时停止设备运行。

机动车前照灯侧滑操作规程

机动车前照灯、前轮侧滑量检测规程
1、引车员正直居中驶近侧滑检验台，并使转向轮处于正中位置，在驱动状态以3km/h～5km/h车速匀速平稳通过侧滑检验台，读取最大示值。

2、被测车辆的轴重不得超过试验台允许负荷值。

检测时车辆垂直通过，切忌加速、转动方向盘和踏制动板，严禁被检车辆在检验出口停留。

3、车辆应与测滑板横轴线垂直，车轮从侧滑板中央匀速驶过。

不得在侧滑检验台上制动或停车；
4、车辆沿引导线居中行驶至规定的前照灯检测距离处停止，注意车辆的纵向轴线应与引导线平行；
5、置变速器于空档，车辆电源处于充电状态，根据显示屏提示开启远光灯或近光灯测量前照灯发光强度及远光照射位置偏移值；
6、在对并列的前照灯（四灯制前照灯）进行检验时，应将与受检灯相邻的灯遮蔽。
