冠林门禁系统接线图
门禁机控制板门铃读头接线图
可扩展性强，可与 考勤、消费、巡更 等子系统，组成 ZKECO 企业级一卡
通管理平台。
门禁机读头接线
采用B/S架构，无需 安装客户端，操作简
单
支持多种数据库服 务 MS SQL Server
、MYSQL、 Oracle等
可提供开发包， 完美的集成到客
户系统中
ZKAcess5.0 软件
强大的数据处理能力、联动功 能 ，以及多个时间组、门状 态、节假日等不同开门权限
可扩展性强，可与 考勤、消费、巡更 等子系统，组成 ZKECO 企业级一卡
通管理平台。
控制器485读头
门禁一体机接线图
锁附件接线
门禁机联网图
外接响铃iface
控制器接线
采用B/S架构，无需 安装客户端，操作简
单
支持多种数据库服 务 MS SQL Server
、MYSQL、 Oracle等
可提供开发包Acess5.0 软件
强大的数据处理能力、联动功 能 ，以及多个时间组、门状 态、节假日等不同开门权限
可扩展性强，可与 考勤、消费、巡更 等子系统，组成 ZKECO 企业级一卡
通管理平台。
控制器韦根接线
采用B/S架构，无需 安装客户端，操作简
单
支持多种数据库服 务 MS SQL Server
、MYSQL、 Oracle等
可提供开发包， 完美的集成到客
户系统中
ZKAcess5.0 软件
强大的数据处理能力、联动功 能 ，以及多个时间组、门状 态、节假日等不同开门权限
门禁系统如何接线？一个实例了解清楚
门禁系统如何接线？一个实例了解清楚低压电工作业、高压电工作业、焊接与热切割作业、高处作业、制冷与空调作业、危化品经营生产、安一、门禁接线方式一般门禁系统配置：门禁主机、门禁电源、电控锁、出门按钮。
接线方式：1、门禁主机上的+12V、GND端（门禁主机供电）接门禁电源的+12V、GND端。
2、电控锁正端接门禁电源的NO或NC端（视常开锁、常闭锁而定）；通常是接到NC端（通电开锁，断电关锁）。
电控锁负端接门禁电源的GND端。
3、门禁主机上的PUSH端（开信号）接门禁电源的PUSH端。
门禁主机上开门信号标是NO、NC的，通常接NO端至接门禁电源的PUSH端。
4、另一端接出门按钮的话，出门按钮的2根线接到门禁主机的出门按钮端；或者是接入到门禁电源的PUSH端和GND端。
5、另一端接读卡器的话，读卡器连线接入门禁主机的对应信号端（一般接4个端子：12V、GND、DATA0、DATA1）。
如需要联网的话，还要接入RS485线（RS485通讯方式）或网线（TCP/IP通讯方式）与门禁主机连接，另一端和电脑连接，RS485线（2芯屏蔽线）还需要接入串口转RS485转换器与电脑主机串口连接；网线与电脑网卡网口连接。
二、举例：中控门禁机接线示意图v三、举例-一体化门禁标准接线图当然很多朋友在项目中也会使用到一体化门禁，一体式门禁系统，简单的说就是门禁的控制部分和读卡部分是一体的。
那么一体化门禁如何接线呢？可以看下图。
最后补充：最后补充下，关于门禁接线的，留言的朋友比较多，如果对这块之前了解不多的话，可以看下这个门禁接线总结视频，非常详细。
低压电工作业、高压电工作业、焊接与热切割作业、高处作业、制冷与空调作业、煤矿安全作业、金属非金属矿山作业、石油天然气安全作业、冶金（有色）生产安全作业类、危险化学品安全作业类、烟花爆竹安全作业、危化品经营生产、安全员【电工知识大全】。
门禁接线图
GND +12V
.
COOM
NC NO GND
—电源+
+电源—
GND +12V COM NC NO GND
—电源+
+电锁—
接门禁电源两机控一锁（三）
GND +12V COM NC NO GND
—电源+
+电源—
GND NO NC PUSH +12v GND
门禁电源
可选给机器供电
+电锁—
GND +12V COM NC NO GND
'.
两机控一锁（四）即主从机 主机
+电源— GND GND
+电锁—
GND +12V COM
IND0 IND1 GND
NC +12V
NO GND
GND +12V NC
分体机输出开关量信号图 —电源+
NO
GND
NO NO
COM COM
NC NC
.
单机控一锁图
+
GND
电源
+12V
—
COM
NC
+
NO
电
锁
GND
—
门禁电源
门禁电源单机控一锁
NC NO GND PUSH +12v
GND
GND +12V COM
NC NO GND
—电锁+
两个两机控一锁（一） —电源+
GND +12V COM
NC NO
GND
+电源—
'.
—电锁+ 三个电源两机控一锁（二）
门禁系统接线方法
门禁系统接线方法(总1页)
--本页仅作为文档封面，使用时请直接删除即可--
--内页可以根据需求调整合适字体及大小--
一般门禁系统配置：门禁主机、门禁电源、电控锁（电插锁、电插锁）、出门按钮（或读卡器）。
联网的话还需要接主控电脑（安装相应软件）。
一般接线方式：
①门禁主机上的+12V、GND端（门禁主机供电）接门禁电源的+12V、GND端。
②电控锁正端接门禁电源的NO或NC端（视常开锁、常闭锁而定）；通常接法接到NC端（通电开锁，断电关锁）。
电控锁负端接门禁电源的GND端。
③门禁主机上的PUSH端（开门信号）接门禁电源的PUSH端。
（门禁主机上开门信号标示是NO、NC的，通常接NO端至接门禁电源的PUSH端）。
④另一端接出门按钮的话，出门按钮的2根连线接到门禁主机的出门按钮端和GND端；或者接入到门禁电源的PUSH端和GND端。
⑤另一端接读卡器的话，读卡器连线接入门禁主机的对应信号端（一般接4个端子：12V、GND、DATA0、DATA1)。
⑥如需要联网的话，还要接入RS485线（RS485通讯方式）或网线（TCP/IP通讯方式）与门禁主机连接，另一端和电脑连接，RS485线（2芯屏蔽线）还需要接入串口转RS485转换器与电脑主机串口连接；网线与电脑网卡网口连接。
另外门禁主机上可能还会有报警接口、门铃接口、门磁接口等（一般不接）如需要对应接入即可。
22。

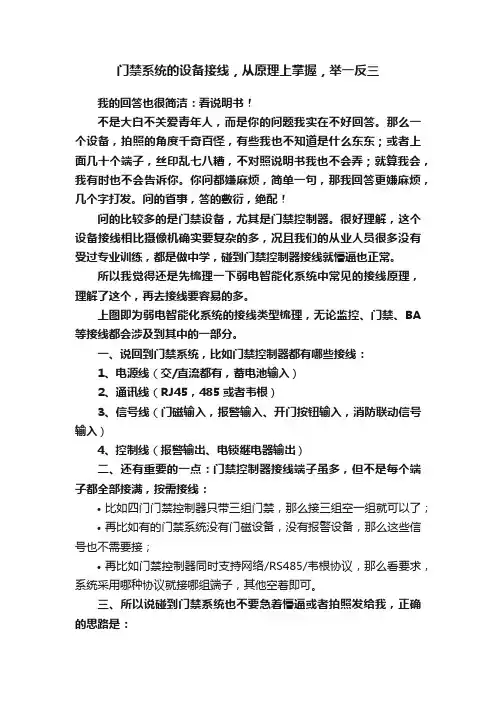

门禁系统的设备接线，从原理上掌握，举一反三
门禁系统的设备接线，从原理上掌握，举一反三我的回答也很简洁：看说明书！不是大白不关爱青年人，而是你的问题我实在不好回答。
那么一个设备，拍照的角度千奇百怪，有些我也不知道是什么东东；或者上面几十个端子，丝印乱七八糟，不对照说明书我也不会弄；就算我会，我有时也不会告诉你。
你问都嫌麻烦，简单一句，那我回答更嫌麻烦，几个字打发。
问的省事，答的敷衍，绝配！问的比较多的是门禁设备，尤其是门禁控制器。
很好理解，这个设备接线相比摄像机确实要复杂的多，况且我们的从业人员很多没有受过专业训练，都是做中学，碰到门禁控制器接线就懵逼也正常。
所以我觉得还是先梳理一下弱电智能化系统中常见的接线原理，理解了这个，再去接线要容易的多。
上图即为弱电智能化系统的接线类型梳理，无论监控、门禁、BA 等接线都会涉及到其中的一部分。
一、说回到门禁系统，比如门禁控制器都有哪些接线：1、电源线（交/直流都有，蓄电池输入）2、通讯线（RJ45，485或者韦根）3、信号线（门磁输入，报警输入、开门按钮输入，消防联动信号输入）4、控制线（报警输出、电锁继电器输出）二、还有重要的一点：门禁控制器接线端子虽多，但不是每个端子都全部接满，按需接线：•比如四门门禁控制器只带三组门禁，那么接三组空一组就可以了；•再比如有的门禁系统没有门磁设备，没有报警设备，那么这些信号也不需要接；•再比如门禁控制器同时支持网络/RS485/韦根协议，那么看要求，系统采用哪种协议就接哪组端子，其他空着即可。
三、所以说碰到门禁系统也不要急着懵逼或者拍照发给我，正确的思路是：1、找说明书对照。
2、理清思路，迅速按上面所说分清有几组/类型的线要接。
3、电源和通信端子最好找，先搞定这两个。
当然你如果怕接错线烧了设备，电源线也可以最后接。
4、开关按钮的线也简单，接下来就搞定它。
5、电锁的线也不难。
6、电池的线极其简单，可以放在最后。
7、读卡器的线最多，重点搞定。
按照这个思路一来，好像门禁系统的接线也挺简单，就那么回事。
门禁电插锁接线示意图
门禁电插锁接线示意图
在本案的选用的电插锁为AE2511电插锁，该电插锁为八线式尾部伸出有红、黑、蓝、白、黄、绿、灰、橙八种颜色引线，红线为电锁电源（+）线，接DC12V的电源或受控的12V电源线，黑色为电锁的电源负极，接电锁源（-），蓝、白、黄为锁芯状态侦测线，蓝色为常开（NO），白色为公共点（COM），黄色为常闭（NC）（如图1），当锁芯弹出时常闭就断开，常开点接通。
绿、灰、橙线为门侦测线，侦测线是处于关还是开状态，绿色为常开（NO），灰色为公共点（COM），橙色为常闭点（NC）（如图2），门关到位后常开和常闭的接通状态相互转换。
电插锁接线示意图如图3，在安装时接到电锁电源线的一定要为DC12V。
电插锁延时可调，所谓延时指从锁打开，人进入后将门闭合后电插锁再次上锁的时间长度，设在电插锁的中部调整跳针可改变上锁延时时间,设置方法共有三档0秒、2.5秒、5秒。
图1 锁芯侦测引线图2
门侦测引线
图3 电插锁接线示意图。
各种门禁系统接线详细图解（含中控）
各种门禁系统接线详细图解（含中控）涛哥安防2020-09-02 57847一、门禁接线方式一般门禁系统配置：门禁主机、门禁电源、电控锁、出门按钮。
接线方式：1、门禁主机上的+12V、GND端(门禁主机供电)接门禁电源的+12V、GND端。
2、电控锁正端接门禁电源的NO或NC端(视常开锁、常闭锁而定);通常是接到NC端(通电开锁，断电关锁)。
电控锁负端接门禁电源的GND端。
3、门禁主机上的PUSH端(开信号)接门禁电源的PUSH端。
门禁主机上开门信号标是NO、NC的，通常接NO端至接门禁电源的PUSH端。
4、另一端接出门按钮的话，出门按钮的2根线接到门禁主机的出门按钮端;或者是接入到门禁电源的PUSH端和GND端。
5、另一端接读卡器的话，读卡器连线接入门禁主机的对应信号端(一般接4个端子：12V、GND、DATA0、DATA1)。
如需要联网的话，还要接入RS485线(RS485通讯方式)或网线(TCP/IP通讯方式)与门禁主机连接，另一端和电脑连接，RS485线(2芯屏蔽线)还需要接入串口转RS485转换器与电脑主机串口连接;网线与电脑网卡网口连接。
二、举例：中控门禁机接线示意图锁由门禁专用电源供电1、锁的接线(如YB100电插锁、YH280KG磁力锁等常闭锁)，锁的正极接在门禁专用电源的NC端上;锁的负极接在门禁专用电源的GND端上。
2、中控门禁机接线(如：F2、F201、F8、SC102、SC103、F7等中控门禁机)，中控门禁机的+12V(红色)接门款专用电源+12V;中控门禁门的GND(黑色)接门禁专用电源GND;中控门禁机的NO(蓝色)接门禁专用电源PUSH;中控门禁机的COM(红色)接门禁电源专用电源GND。
注：中控门禁机的GND和COM可以并接在一起，然后同时接到门禁专用电源上的GND上。
锁由中控门禁机直接供电1、锁：锁的正极接在中控门禁机的NC(黄色)端上;锁的负极接在中控门禁机的GND(黑色)端上。
门禁控制器接线原理图
门禁系统操作手册门禁控制器接线--原理图1一．设备特性：1．485控制器特性第一部分门禁控制器硬件手册门禁系统操作手册485 门禁控制器使用标准的工业串口通信，通信距离可达1200 米，每个总线可以接255 台设备，使用485 集线器可以扩展多条总线。
支持多达6 个输出和10 个输入。
型号有单门、双门、4门等。
⏹ 标准485（波特率9600）通讯；⏹ 大容量存储卡，54000 卡记录，60000 刷卡记录，10000 报警记录（控制器的记录保存在Flash 里面；双存储器，卡数据、刷卡记录分别存储，数据不易丢失；在脱机状况下，如果记录（刷卡记录和报警记录）超出容量，将覆盖最早的记录）；⏹ 开门时区设置多达16 组，且可以分别设定对应的多种开门方式，如卡、卡+密码、密码、双卡、首卡开门等；⏹ 支持远程操作开关门、远程开关火警、报警。
支持软件锁门常闭功能；⏹ 支持多个报警事件的报警输出，如无效卡、无效时间、门报警、门开超时等；⏹ 默认支持2—4个weigend 读卡器，自动适应26、34、37协议；⏹ 支持多达6 个输出，分别控制门和报警输出联动；⏹ 多门控制器支持互锁、防潜返功能；⏹ 所有设备可以混合安装在一个系统里面；⏹ 配合软件支持考勤、实时在线巡更功能。
支持多用户多机实时管理监控；⏹ 内置web 网页，同时可以网络实时监控；2．T CP/IP控制器特性以太网门禁控制器是专门为对通信要求比较高而设计的门禁设备。
具有远程升级、远程初始化、数据复位、防区功能的功能；可以扩展的485 接口空间；支持多达6个输出和10 个输入。
是一个可以通过以太网进行远程管理的门禁系统。
型号有单门、双门、4门等。
⏹ 标准10M TCP/IP 通讯；⏹ 大容量存储卡，支持远程升级版卡容量4000，刷卡记录4000，报警记录6000；⏹ 标准版卡容量54000，刷卡记录60000，报警记录20000（控制器的记录保存在Flash 里面。
门禁接线图
门禁接线图
说明：门禁管理的目的是为了有效的控制人员的出入，并且记录所有出入的详细情况，来实现出入口的方便、安全管理。
系统要能够完成卡片及人员授权、实时监控、门状态监控、出入查询及打印报表等功能。
控制器可以联网和脱机工作，这样系统稳定运行起来之后，无须人员管理和值守。
门禁控制的对象有普通门，包括玻璃门、木门、铁门或者防火门等，这些都是控制安装在门上的电控锁来控制门的打开和关闭。
门禁的设备主要包括：门禁控制器、门禁机(刷卡机)、出门开关、电控锁、门磁开关等。
其中，门禁控制器一般安装在天花板上面，门禁机安装在室外，出门开关安装在室内，电控锁和门磁开关一般安装在门上面。
一台门禁控制器最多能控制四扇门的开关，每扇门都要安装四套设备，每套设备都采用网线与门禁控制器相连接，布线时除了要考虑这四条线路外，还需要从门禁控制器接一根预留线路到门框，便于今后其他工程的采用。
有关设备布置图和线路布置图请参考下文图片，本文只给出一台门禁控制器控制两扇门和四扇门的情况，另外控制一扇门或扇门门的情况与此类似。
门禁系统设备布置图
两扇门的接线图
4扇门的接线图。
冠林门禁系统接线图
Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
冠林门禁系统接线图
一、楼层部分（二期）
1、 1F 有联网控制器及电源箱各一个，5~32F 楼层每层内有总线分配器 AH-LP1
一个，AH-TP4W3 可视 4 户型分配器三个，电源箱一个。
机
监控中心
三、户内部分
门磁
报警
红外
视频
注：门两 磁、报两警、红外四共用地线六
两 线
线
线
线
线
视
频
线
AH-TP4W3 八芯线（入户）
ቤተ መጻሕፍቲ ባይዱ
九白芯插棕黑（黄进）橙 九绿芯空插 （出）红 黑
V VG 3 4 5 NC + -
- + NC 5 4 3 六VG 芯V 插- + NC 二5 芯4 插3 VG V
蓝 棕 空 蓝 棕 黄 黑 黄AH黑-L空P1空 蓝 棕 黄 黑黑 黄 (主线进出楼层)
注：D 栋电二源芯线插色为六+-芯为黑插黄 视二频芯V插G 六V 为芯蓝棕插，与 E 栋电源视频颜色互换。
二、单元至监控中心部分
三楼
……各楼层接 AH-LP1 及电源……
二楼
一楼
2 芯线
电锁
一楼
AH-LP1 及电源
AH-LP1 及电源
6 芯线+视频线 75-5
D 栋联网控制
E 栋联网控制器
6 芯线+视频线 75-5
可视单元门口机
可视单元门口
2 芯线
电锁
4 芯线+视频线 75-5
4 芯线+视频线 75-5
冠林门禁系统接线图教学提纲
精品资料
冠林门禁系统接线图
一、楼层部分（二期） 1、 1F 有联网控制器及电源箱各一个，5~32F 楼层每层内有总线分配器 AH-LP1
一个，AH-TP4W3 可视 4 户型分配器三个，电源箱一个。
2、 接线图如下
八芯插 八芯插 八芯插 八芯插（入户）
AH-TP4W3
九芯插 （进） 九芯插 （出） 八芯插 八芯插 八芯插 八芯插（入户）
AH-TP4W3
九芯插 （进） 九芯插 （出）
白 棕 红 黑 黑黄 橙绿
红 黑（+ -）
八芯插 八芯插 八芯插 八芯插（入户）
AH-TP4W3
九芯插 （进） 九芯插 （出）
空 绿 橙黄 黑 黑 红 棕 白 白 棕 红 黑 黑 黄 橙绿 空
白 棕黑 黄 橙 绿 空
V VG 3 4 5 NC + -
2 芯线
电锁
4 芯线+视频线 75-5
4 芯线+视频线 75-5
机
监控中心
三、户内部分门磁报警红外视频两
两
四
线
线
线
两
线
注：门磁、报警、红外共用地线六
视 频
线
线
AH-TP4W3 八芯线（入户）
仅供学习与交流，如有侵权请联系网站删除 谢谢3
注：D 栋电源线色为 +-为黑黄 视频 VG V 为蓝棕，与 E 栋电源视频颜色互换。
二、单元至监控中心部分
三楼
……各楼层接 AH-LP1 及电源……
二楼
一楼
2 芯线
电锁
一楼
AH-LP1 及电源
AH-LP1 及电源
6 芯线+视频线 75-5
门禁系统现场接线图，简单易懂，喜欢学习的不要错过
门禁系统现场接线图，简单易懂，喜欢学习的不要错过门禁系统有各种各样的品牌，原理都是一样，这是我网上买的一套，准备给小区花园门安装。
下面详细教大家接线。
门禁套装从左到右分别是门禁一体机，门禁电源（门禁控制器），磁力锁，开门按钮，最后长方形白色那个是IC卡，刷卡用。
好下面我们来接线拆开就是这样，先给门禁电源接220V的电，我手里那两条红色的就是接220电压的线，也就是门禁电源电压输入端，接220的电大家都会，这个可以不分火线零线，因为它两根都是红色的，接上去胶布缠好，就可以了，记住不要带电接。
门禁电源接线接好220V电压后我们先来看看门禁电源的接线端口，大家仔细看下图门禁电源接线端子大家会看到有10个接线端子，NO跟COM接电控锁的，NC跟COM接磁力锁，12V跟GND给门禁一体机供电，GND跟PUSH接开门信号，接开门按钮都可以。
后面是接门铃对讲，蓄电池的，我一般都不用，所以不讲了。
下面先接磁力锁，磁力锁就红黑两根线，如下图磁力锁接COM跟NC红色线接NC,黑色线COM，螺丝一拧接上去就可以了。
下一个我们接门禁一体机，把门禁电源跟门禁一体机用四芯线(用3芯就够了）连接，首先把12V电源线接了，红色是12V正极，黑色12V负极，黄色线是继电器常开输出端，这个接门禁电源的PUSH口就可以了。
黄色线是开门信号线，不接，门禁就不能刷卡，也不能密码开门，其它线就是接读头信号，接门铃，接数据拷贝等，这些我一般不用，所以不接不讲了，看下图门禁一体机接线门禁电源这头接线这样接是最简单最容易理解的，接下来我们来接开门按钮，我用网线绿和白绿来当信号线。
开门按钮线不分正负，随便接。
如下两图开门按钮背面开门按钮正面接下来，我们再看门禁电源这里的按钮线，GND跟PUSH,下图开门按钮这头接的是GND跟PUSH这就接好了。
给大家看看我现场门禁安装图整套门禁接线图客户花园门上的门禁与门口机客户花园装的磁力锁客户铁门上的锁片鞋柜下的门禁电源，也叫门禁控制器施工图开门按钮这就接完了，编程这里就不说了，说明书都有，客户回家刷卡或密码开门，或者按门铃家里人也可以从室内门铃上按开门键开门。
