油浸式变压器安装
35KV油浸式变压器安装方案
35KV油浸式变压器安装方案一、前期准备工作1.确定变压器的安装位置：根据变压器的额定容量和运行要求选择合适的安装位置。
应考虑到周围环境要求，如通风、防潮、防火等。
2.与供电部门协调：变压器安装涉及到供电部门的工作，因此需要与供电部门进行沟通，协调变压器的交接和电源开通等事宜。
3.进行场地平整和基础建设：根据变压器规格和要求，进行场地的平整处理，并按照设计要求建设基础，确保基础的坚固和稳定。
4.采购和检查安装工具：根据变压器安装的需要，准备相应的安装工具和设备，如梯子、起重机、扳手、电缆等。
二、安装变压器1.进行安装准备：检查变压器的外观和运行情况，确保变压器没有损坏和漏油等情况。
对于新购的变压器，应检查电气性能和绝缘电阻等方面。
同时，根据设计要求准备好安装所需的组件和材料。
2.拆卸运输架：若变压器已经运输到现场，则需要拆卸运输架，并进行相应的清洗和检查。
3.安装变压器到基座：首先需要确定变压器的方向和位置，并使用起重机等设备将变压器放置到基座上。
安装时注意保持变压器底部与基座的平稳接触，并采取适当的固定措施。
4.连接油箱和绝缘子：根据设计要求，连接变压器油箱和绝缘子，并进行相应的密封处理，确保变压器内部能够正常工作。
5.连接电缆：根据电缆的规格和要求，连接变压器的高压和低压侧电缆，保证电缆连接的可靠和安全。
同时，进行相应的接地处理，确保变压器的安全运行。
6.进行接线和调试：根据变压器的电气图纸和接线要求进行相应的接线工作，并进行初步的电气调试和测试。
确保变压器能够正常运行。
三、安全措施1.安全检查：在安装过程中，应定期进行安全检查，确保施工人员的人身安全和现场的安全。
2.防止触电：在进行电缆连接和接线工作时，要注意断电和相应的安全保护措施，防止触电事故发生。
3.防止火灾：在变压器安装过程中，特别是在进行电气工作时，要注意防火措施，禁止吸烟和明火作业。
安装完毕后，要进行绝缘和耐压测试，确保变压器的安全运行。
油浸式变压器安装
油浸式变压器安装油浸式变压器是一种电力变压器，广泛应用于电力输送和分配系统中。
油浸式变压器具有功率大、容积小、可靠性高等优点，在现代电力系统中扮演着重要角色。
本文将从安装角度，探讨油浸式变压器的安装问题。
一、选择合适地点油浸式变压器需要选择安装在平整、干燥、阴凉的地面上。
一般建议选用水泥基础，变压器底盘和基础连接采用螺栓固定。
选址时，还需考虑变压器的升级、维护保养和紧急撤离等因素。
需要满足安全、方便、快捷的需求。
二、安装前的准备工作在安装油浸式变压器前，需要对变压器进行检查，包括变压器内部有无异物，壳体是否破损，绝缘油是否有污染等。
同时，还需要对安装地点进行勘察，考虑如何铺设电缆，如何使用吊车等。
三、避免误操作在安装油浸式变压器时，需要特别注意避免误操作。
例如，安装变压器时需要使用专业吊装设备，需要考虑吊装时倾斜角度、高度等参数；在变压器安装过程中，还需要注意避免对绝缘油的伤害，避免使用有害环境污染的物质。
四、安装细节正确地安装油浸式变压器是保证其长期性能和安全运行的关键。
在安装变压器前，需要特别注意以下细节：1）处理油路和管路：在安装油浸式变压器前，需要事先处理好油路和管路。
尤其是管路的连接和密封需要特别注意，保证没有任何泄漏的状况。
2）处理电缆连接：连接电缆时，需要保证电缆的排放和连接的正确性。
在连接电缆时，直接使用压线器将电缆套管上的铜排插固定，一定要保证插头的牢固度和接触良好。
3）油的充注：在将油充入变压器前，需要进行过滤。
否则，油中可能存在微小粒子会对变压器的绝缘性能造成影响。
同时，需要确保变压器油的充注量与变压器设计要求相符合，以充分保证变压器的运行。
总之，安装油浸式变压器需要注意细节和安全，需要遵循现行国家标准和工程规范。
只有这样，才能保障电力系统的长期稳定运行，让人们的生活得到更好的保障。
35KV油浸式变压器安装专项方案
35KV油浸式变压器安装专项方案一、前期准备工作1.确定安装地点：根据项目规划和变压器容量要求，确定变压器的安装地点，确保充分考虑变压器的容量、重量、场地要求等。
2.检查场地条件：检查变压器安装场地的基础、地面情况、排水状况等，确保场地平整、稳固、排水良好。
3.开展安全评估：评估安装过程中的安全风险，制定相应的安全措施和预防措施。
4.确定材料清单：根据实际需要，准备所需的材料清单，包括变压器、变压器绝缘油、导线、绝缘材料等。
二、设备运输和卸货1.运输前检查：在将变压器运输到安装地点之前，要对变压器进行检查，确保其无任何损坏和故障。
2.合理运输：合理选择运输工具，确保变压器平稳运输，避免轻微碰撞和颠簸对变压器造成损坏。
3.卸货操作：在卸货过程中，要使用合适的起重设备和操作方法，确保变压器安全卸下，并将其放置在预定的安装位置。
三、基础施工1.基础设计：根据变压器的容量，结构设计等要求，进行基础设计，确保基础可以承受变压器的重量和运行时的振动。
2.地基开挖：按照基础设计要求，进行地基开挖，并检查和清理开挖后的土壤，确保其稳定和承载能力。
3.基础浇筑：根据基础设计要求，进行基础的混凝土浇筑，确保基础的稳定性和整体强度。
4.基础固定：待混凝土浇筑完成后，进行基础固定，包括埋设地脚螺栓等，确保变压器可以牢固地固定在基础上。
四、设备安装1.安装前准备：检查变压器和其他设备的外观和参数，准备好所需的工具和设备，确保安装过程的顺利进行。
2.安装顺序：依照施工图纸和设备操作手册，按照正确的安装顺序进行安装，包括导线连接、接地装置安装、冷却装置安装等。
3.接线连接：根据设计要求，进行导线连接，并确保导线连接牢固和可靠。
4.检查设备：安装完成后，对设备进行全面检查，确保安装质量和设备运行的可靠性。
五、绝缘测试和调试1.绝缘测试：在设备安装完成后，对绝缘系统进行绝缘测试，包括绝缘电阻测试、绝缘电压测试等，确保绝缘系统的性能符合要求。
110kV油浸式电力变压器安装
110kV油浸式电力变压器安装摘要：在110kV变电站安装工程施工过程中，110kV电力变压器的安装，是其重要的施工组成部分。
110kV电力变压器在实际安装过程中，要依据设计蓝图，参照厂家出厂设备安装说明书，并且需要根据实际施工情况，在电力变压器厂家售后技术人员的指导下，对电力变压器进行安装，确保变压器安装能够顺利进行。
油浸式电力变压器因其节能低噪、高可靠性、大容量等优点广泛应用于110kV变电站中。
本文结合川气东送管道增压工程黄金增压站110kV油浸式电力变压器安装，主要分析了110kV油浸式电力变压器的安装过程及技术要求，希望能够为110kV油浸式电力变压器的安装提供一些参考和建议。
关键词：110kV，油浸式电力变压器，安装1.110kV油浸式电力变压器简介110kV油浸式电力变压器广泛的应用于变配电系统中，它主要有铁芯部分、绕组部分、箱体部分、绝缘部分、冷却系统、测量仪器、保护装置构成，其中铁芯部分和绕组部分又可称为变压器的磁路部分和电路部分。
1.1变压器铁芯铁芯是变压器的基本部件，由磁导体和夹紧装置组成，它有两个作用：在原理上，铁芯的磁导体是变压器的磁路，它把一次电路的电能转换为磁能，又由自身的磁能转换为二次电路的电能，是能量转换的媒介。
在结构上，铁芯上支撑了器身、引线等变压器内部的所有部件。
变压器的铁芯是框型闭合结构，由硅钢片叠积而成，其中套线圈的部分称为芯柱，不套线圈只起闭合磁路作用的部分称为铁轭。
1.2变压器绕组变压器线圈绕组是变压器输入和输出电能的电气回路，是变压器的基本部件，它由铜（铝）扁导线绕制，再配置各种绝缘件组成。
变压器线圈根据绕制方式不同分为层式线圈和饼式线圈，线圈绕组必须满足一定电气强度、耐热强度和机械强度。
1.3变压器箱体油浸式变压器箱体具有容纳变压器器身，充注变压器油以及散热冷却的作用。
油箱结构随变压器的容量大小而变化，变压器要借助油箱装设各种附件,因此,油箱局部结构又随其附件种类的多少和大小而各异。
35KV油浸式变压器安装及方案
35KV油浸式变压器安装及方案35kV油浸式变压器是交流电传输和配电系统中常用的电力设备，主要用于变换高压电能为低压电能，以供给工业生产和民生用电。
其安装和方案主要包括以下几个方面。
一、施工准备1.获得设计图纸和变压器设备，确保设备型号和参数与设计要求相符。
2.清理施工区域，确保地面平整，清理杂物和障碍物，保证施工的顺利进行。
3.根据设计要求准备所需的安装工具、吊装设备和安全防护用具。
二、设备安装1.将变压器设备放置在安装区域，确保设备与施工区域的相对位置符合设计要求。
2.按照设计要求将变压器与其所需的辅助设备（如冷却器、油箱）连接好。
3.将变压器接线箱与输入输出电缆连接，确保接线正确无误。
4.配置油箱中的冷却油，根据设计要求调整油位。
5.根据设计要求进行变压器的接地操作，确保设备安全可靠接地。
三、安全措施1.在整个安装过程中，要严格遵守安全操作规程，确保施工人员的人身安全。
2.在吊装变压器设备时，要保证吊装设备和工具的可靠性，确保吊装过程中变压器不受损坏。
3.在进行变压器接地时，要保证接地电阻符合设计要求，避免发生漏电及其他电气事故。
4.在配电过程中，要对电缆的绝缘和接头进行检测，确保电气连接的可靠性。
四、调试和试运行1.初次投入运行前，要对变压器进行全面的检查和试运行，确保设备正常工作，并且无震动、异响等异常现象。
2.在试运行过程中，要监测变压器各项参数，如温度、负载、绝缘电阻等，确保设备运行稳定可靠。
3.根据试运行结果，及时调整和修正变压器的参数，确保设备能够按照设计要求正常运行。
以上是35KV油浸式变压器安装及方案的主要内容，具体的施工步骤和注意事项还需要根据实际情况进行调整和补充。
在施工过程中，要严格遵守安全规范，并且保证设备的质量和使用寿命。

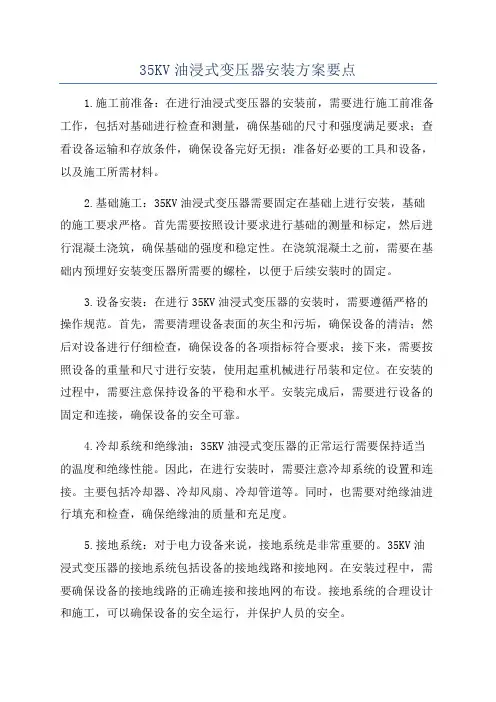

35KV油浸式变压器安装方案要点
35KV油浸式变压器安装方案要点1.施工前准备：在进行油浸式变压器的安装前，需要进行施工前准备工作，包括对基础进行检查和测量，确保基础的尺寸和强度满足要求；查看设备运输和存放条件，确保设备完好无损；准备好必要的工具和设备，以及施工所需材料。
2.基础施工：35KV油浸式变压器需要固定在基础上进行安装，基础的施工要求严格。
首先需要按照设计要求进行基础的测量和标定，然后进行混凝土浇筑，确保基础的强度和稳定性。
在浇筑混凝土之前，需要在基础内预埋好安装变压器所需要的螺栓，以便于后续安装时的固定。
3.设备安装：在进行35KV油浸式变压器的安装时，需要遵循严格的操作规范。
首先，需要清理设备表面的灰尘和污垢，确保设备的清洁；然后对设备进行仔细检查，确保设备的各项指标符合要求；接下来，需要按照设备的重量和尺寸进行安装，使用起重机械进行吊装和定位。
在安装的过程中，需要注意保持设备的平稳和水平。
安装完成后，需要进行设备的固定和连接，确保设备的安全可靠。
4.冷却系统和绝缘油：35KV油浸式变压器的正常运行需要保持适当的温度和绝缘性能。
因此，在进行安装时，需要注意冷却系统的设置和连接。
主要包括冷却器、冷却风扇、冷却管道等。
同时，也需要对绝缘油进行填充和检查，确保绝缘油的质量和充足度。
5.接地系统：对于电力设备来说，接地系统是非常重要的。
35KV油浸式变压器的接地系统包括设备的接地线路和接地网。
在安装过程中，需要确保设备的接地线路的正确连接和接地网的布设。
接地系统的合理设计和施工，可以确保设备的安全运行，并保护人员的安全。
6.考虑安全因素：在进行35KV油浸式变压器的安装时，需要时刻注意安全因素。
包括施工人员的个人安全和设备的安全。
在施工过程中，需要遵循相关的安全规范和操作规程，使用专业的工具和设备，避免发生意外事故。
以上是35KV油浸式变压器安装的要点，尽管在实际施工中还可能存在其他具体的细节和要求，但按照上述的要点进行施工，可以有效地保证35KV油浸式变压器的安全和正常运行。
油浸式变压器拆除及安装施工方案
变压器拆除、安装及运输方案一变压器拆除及运输施工方案1范围拆除牵引有载变压器SFZ-203000/230—台，并运输至指定现场。
2作业现场环境要求提前做好准备工作（工作票、拆除工作机具、路线查看、作业现场工作面等等相关工作）3拆前准备及搬运过程中的注意事项：变压器拆移前要清扫移动变压器方向上的所有障碍（与变压器连接的电缆槽盒、消防管路、消防管路的支架、就地控制箱、接地连线、围栏等）。
拆除变压器上所有电缆并且标记标号。
变压器移动方向所路过的电缆沟道用枕木铺满上方铺垫承重的钢板或者道轨。
3.1起重机械及工器具准备a.储油罐。
（1个油罐，备用油桶若干。
）b.真空滤油机。
（依据所用真空滤油机说明操作。
）c.使用专用油管、专用接头和阀门。
（严禁用橡胶管。
）d.专用接头和阀门。
（管道和接头匹配。
）e.电源箱。
（满足各设备容量。
）f.足够的夜间照明源。
（能使工作人员正常工作。
）g.备有足够的常用工具。
h.运输车、起重器机及起重工具，吊具、尼龙绳、千斤顶、倒链等（负荷满足现场要求）。
i.钢板、道轨、枕木（满足现场所需）。
j.保洁材料如白棉布等。
3.2作业安全重点注意事项及危险点防范措施a.为防止油质被污染，作业前必须清扫油罐、油桶、管路、滤油机、油泵等，确保无灰尘杂质和水分。
严防漏油事故、确保施工场地被油所污染。
b.施工前，必须认真检查电源线、及设备接线状况，确保无漏电，防止人身触电。
c.施工拆卸下来的设备摆放应整齐、杂物及时清理，使用的棉纱等材料应集中存放。
施工现场严禁烟火，同时配备灭火器，防止出现火灾。
d.禁止梯子靠在容易滑动带有油脂的铁件上；作业前确认机械设备正常;严禁用手触摸转动部分。
e.变压器起重及搬运1）起重工作应分工明确，专人指挥，并有统一信号。
2）根据变压器重量选择起重工具，包括起重机、钢丝绳、吊环、U型挂环，千斤顶、枕木等。
3）起重前应先拆除影响起重工作的各种连接。
4）吊装时各部件做好防护、粘贴牢固的标识及安装的方位。
油浸式变压器施工程序(3篇)
第1篇一、准备工作1. 施工现场准备：确保施工场地平整、清洁，施工通道畅通，符合施工要求。
2. 施工人员准备：组织专业施工队伍，对施工人员进行技术培训和安全教育。
3. 施工材料准备：根据设计要求，准备好变压器、油箱、油枕、散热器、套管、引出线、接地线、电缆等设备材料。
4. 施工工具准备：准备好吊装设备、焊接设备、测量工具、扳手、螺丝刀等施工工具。
二、施工程序1. 变压器进厂检查：对变压器设备进行开箱检查，主要检查随机技术文件是否齐全，设备外观是否完好。
2. 变压器二次搬运：采用滚杠滚动和卷扬机托运的方式，将变压器搬运到指定安装位置。
3. 变压器吊装就位：采用流动式起重机进行设备的吊装就位，确保吊装过程平稳、安全。
4. 变压器吊芯检查：将变压器铁芯和绕组吊出，对其内部的铁芯、绕组、引出线等进行检查，检查合格后，用变压器油进行冲洗，并清洗油箱底部。
5. 变压器附件安装：对变压器油枕、散热器、继电器、温度器等附件进行安装。
6. 变压器油过滤：滤除变压器油中的气体、水分及其他杂质，重新注入油箱。
7. 变压器接地：按照国家标准，对变压器进行接地处理。
8. 变压器密封试验：对变压器进行密封试验，确保变压器内部无泄漏。
9. 变压器调试：对变压器进行各项性能测试，如绝缘电阻、空载损耗、短路损耗等，确保变压器各项指标符合设计要求。
10. 变压器交接验收：完成以上步骤后，进行变压器交接验收，确保变压器安装质量符合国家标准。
三、注意事项1. 施工过程中，严格遵循操作规程，确保施工安全。
2. 施工人员应熟悉变压器安装工艺，掌握各项操作技能。
3. 施工过程中，注意变压器油品质量，确保变压器正常运行。
4. 施工完成后，对变压器进行定期检查和维护，发现问题及时处理。
5. 施工过程中，加强施工现场管理，确保施工质量。
总之，油浸式变压器施工程序是确保变压器安全运行和延长使用寿命的重要环节。
在施工过程中，严格遵循施工程序，加强现场管理，确保施工质量，为电力系统稳定运行提供有力保障。
35KV油浸式变压器安装及方案
35KV油浸式变压器安装及方案一、油浸式变压器安装步骤：1.场地选择：首先要选择合适的安装场地。
根据变压器的类型（室内型或室外型）、功率大小和安装方式来确定安装场地，确保场地平整、通风良好，并且距离容易与配电网的连接。
2.场地准备：将安装场地进行清理，确保没有雨水、灰尘和其他杂物。
如果变压器安装在室外，还需要制作基础，并确保基础平整、坚实。
3.油箱安装：将变压器油箱放置在准备好的基础上，并使用水平仪进行校准。
确保油箱水平放置，以便油浸式变压器正常工作。
4.绝缘处理：根据变压器的额定电压、绝缘等级和绝缘材料的要求，对主体和绝缘件进行处理。
处理主要包括绝缘材料的选择和绝缘加固。
5.铜排的安装：根据变压器的绕组规格和电流大小，选择合适的铜排。
将铜排连接到变压器的绕组上，确保连接牢固，不会松动。
6.引线连接：根据变压器的绝缘材料和电流要求，选择合适的引线进行连接。
确保引线连接正确、牢固。
7.检测与调试：在进行最终安装前，需要进行各项必要的检测和调试。
包括绝缘阻抗测量、耐压测试等。
确保变压器的各项指标符合要求，可以正常运行。
8.运行试验：安装完成后，进行变压器的运行试验。
测试变压器的负载容量、温升和空载损耗等指标。
确保变压器可以正常运行。
二、35KV油浸式变压器安装方案：1.安装场地应选择在开阔、通风良好的地方。
如果在室外安装，应该选取不易被雨水浸泡、灰尘扬起的地方。
2.安装场地应有足够的空间，以便于变压器的维护和检修。
场地的面积及尺寸应根据变压器的容量和特点进行设计。
3.在选用基础材料和施工时，应充分考虑基础的坚固性和稳定性。
基础应满足根据变压器的重量和震动要求。
4.变压器与配电网络的连接方式可以选择上进线、下出线方式，也可以选择侧进线、前后出线方式，根据现场布置和电缆长度选择合适的方案。
5.变压器绕组与引线接头的连接应采用可靠的连接方式，如焊接或铆接。
避免接触电阻增大，引起发热或接触不良。
6.变压器的油位和温度应进行实时监测，可以安装油位传感器和温度传感器。
35KV油浸式变压器安装方案
35KV油浸式变压器安装方案35KV油浸式变压器安装方案本文的编制依据包括《某装置工程施工组织总设计》、《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ148-2010以及设计图纸和厂家相关资料。
本施工作业指导书适用于主变压器的安装，主要施工地点是某装置307变电所。
主要施工内容包括变压器本体就位、附件清扫、附件安装、滤油注油。
本工程的主要工程量包括变压器本体、电流互感器、散热器片等，详细的型号规格和单位数量见表格。
本工程的主变压器为有载调压油浸式变压器，选用XXX生产的S11-/35型变压器，额定容量为 kVA，额定电压为35/10.5kV，额定电流为263.9/880A。
主变压器采用充氮运输。
在施工前，应合理安排施工，主变压属于重大设备，器身暴露时间不应超过16小时。
起吊工作必须由起重专业熟练职工指挥操作。
在主变安装过程中，调试人员应配合安装顺序，做好相关设备试验。
在施工准备和条件方面，设备和材料应符合一定要求，包括油箱及所有附件应齐全、无锈蚀及机械损伤、密封应良好等。
变压器到达现场后，应进行器身检查，出厂证件及技术资料应齐全。
同时，按有关规范要求对变压器本体用油及添加油进行验收化验，化验项目严格按规范执行。
3.1.1.9 气体继电器和温控器在安装前应提前委托当地电力试验部门进行校验。
3.1.3 变压器就位安装前需要满足以下条件：3.1.3.1 混凝土基础及构架要达到允许安装的强度，焊接构件的质量符合要求，并且基础中心线标注清晰。
3.1.3.2 预埋件及预留孔要符合设计要求。
3.1.3.3 具备足够的施工用场地和畅通的道路。
4 劳动力计划、主要施工机械及工器具的配置4.1 劳动力计划4.1.1 总体指挥1人4.1.2 现场负责人1人4.1.3 技术负责人1人4.1.4 起重负责人1人4.1.5 安全员1人4.1.6 质量检验1人4.1.7 工具员1人4.1.8 厂家现场技术指导人员1人4.1.9 附件安装人员5人4.1.10 试验人员3人4.1.11 油系统作业人员3人4.1.12 起重作业人员2人4.1.13 零星流动施工人员2人4.2 主要施工机械及工器具配置序号名称规格数量备注1 25吨吊车台配备软起吊绳等（吊附件）2 70吨吊车台本体起吊3 水平尺把4 磁力线锤个5 电焊机台6 力矩扳手把7 扳手把8 手动葫芦个9 水准仪套6 施工工序及施工方法6.1 施工流程图施工准备→ 变压器就位→ 油品准备及试验→ 附件清扫及检查、部件试验→ 排氮→ 器身检查→ 附件安装→ 注油→ 补油→ 试漏静放→ 其他辅助设备安装6.2 施工步骤和操作方法6.2.1 技术、施工准备6.2.1.1 施工图及技术资料要齐全。
35kV级油浸式变压器安装使用说明书
ＯＺＢ．４６９．５０４ 安装使用说明书 －３５ｋＶ级油浸式变压器安装使用说明书 中电电气集团 江苏中电输配电设备有限公司 目 录 ３５ｋＶ级油浸式变压器安装使用说明书 １． 适用范围 ………………………………………………１ ２． 变压器结构简介 ………………………………………１ ３． 运输 ……………………………………………………２ ４． 验收 ……………………………………………………２ ５． 存放 ……………………………………………………２ ６． 安装变压器 ……………………………………………２ ７． 变压器投入运行 ………………………………………５ ８． 新变压器投入运行后的注意事项 ……………………５ 附 录 组件使用说明 Ａ． 压力释放阀 ……………………………………………６ Ｂ． 分接开关 ………………………………………………８ Ｃ． 套管 ……………………………………………………１４ Ｄ． 吸湿器 …………………………………………………１５ Ｅ． 温度控制器 ……………………………………………１６ Ｆ． 气体继电器ＱＪ４－５０型 ………………………………１８ Ｇ． ＳＹＪ－５０型速动油压继电器 …………………………２０ Ｈ． 指针式油位计 …………………………………………２２ ３５ｋＶ级油浸式变压器安装使用说明书 １ 适用范围 １．１本说明书适用于３５ｋＶ级油浸式变压器。
１．２ 产品型号说明 Ｓ Ｆ Ｓ Ｚ ９ － □ ／ □ 高压绕组电压等级（ｋＶ） 额定容量 （ｋＶＡ） 性能水平代号 调压方式：有表示有载调压，无表示是无励磁调压 绕组数：有表示三绕组，无表示双绕组 冷却方式：有表示风冷，无表示自冷 三相变压器 ２ 变压器结构简介 ２．１铁心 铁心材料选用优质高磁导冷轧取向硅钢片，全斜接缝，步进式三级接缝，无孔绑扎，板式夹件结构。
２．２线圈 线圈材料采用优质无氧铜材料制造的扁线，低压线圈采用连续式或螺旋式结构；高压线圈采用连续式或纠结连续式结构，首末段加强绝缘，线圈采用不浸漆，但经过干燥处理形成一个有机整体。
油浸式变压器安装基础图(容量不大于1250kVA的油浸式变压器)
35KV油浸式变压器安装方案
35KV油浸式变压器安装方案一、选址1.根据供电网络所在地区的规划，选择变压器的合适位置。
2.变压器应远离易燃物质和有毒有害物质，确保安全。
3.变压器应放置在平整、坚实的地面上，避免孤立在水域中或者起伏不平的地方。
二、基础1.根据变压器的规格和重量，设计合适的基础。
2.基础要具备足够的承载能力，确保变压器的稳定性。
3.基础应有防腐、防水措施，提高变压器的使用寿命。
三、安装1.根据变压器的尺寸和重量，采用合适的吊车或起重机进行安装。
2.安装时，要保证变压器的水平度，避免变压器倾斜或偏位。
3.安装过程中，要注意保护变压器的油箱和其他部件，避免损坏。
四、接线1.根据供电网络的电压和负荷情况，合理连接变压器的高压和低压侧。
2.接线前，要仔细检查电缆和引线的绝缘是否完好，确保安全。
3.接线时，要保证接点良好，可靠。
五、调试和测试1.安装完成后，进行调试和测试，确保变压器正常运行。
2.调试和测试包括无负荷调压测试、负荷调压测试、暂态稳定试验等。
3.调试和测试过程中，要注意安全，防止触电和短路等事故。
六、运行和维护1.变压器安装完成后，要定期进行巡视和维护，保持设备的正常运行。
2.定期进行变压器的油质和绝缘测试，以确保设备的安全可靠。
3.定期清洗变压器及其周边设备，保持设备的清洁卫生。
综上所述，35KV油浸式变压器的安装方案主要包括选址、基础、安装、接线、测试以及运行和维护等方面。
只有全面考虑这些因素，确保安装和运行的质量，才能保证变压器的正常运行和长期稳定供电。
油浸式变压器组装流程
油浸式变压器组装流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!油浸式变压器组装流程一、准备工作阶段。
在进行油浸式变压器组装之前，需要进行充分的准备工作。
S11型油浸式变压器安装方案
S11型油浸式变压器安装方案选煤厂变电所原用的两台S7型油浸式变压器属国家明令淘汰设备，矿上于2012年购置了两台S11型油浸式变压器进行更换，2014年安装时，由于运输不慎，叉车装运变压器时碰坏了其中一台变压器油箱外壳，现已修复，准备择期安装。
为了保障变压器安装工程安全、有序进行，特编制本方案。
一、前期准备工作人员组织：现场负责人：施工主要人员：选煤厂电工班、电焊工1名及其他配合人员施工工器具：电钳工工具两套、2000V、500V摇表各一台、接地扁铁10米、叉车一辆、热缩色相套两套。
前期工作：1.由选煤厂在变压器安装前报计划购置变压器油3筒（630KG，原变压器油已污染。
若现用S7型变压器内变压器油可以再使用，并且过渡过程不会发生污染的，可以不购置）。
2.由选煤厂电工对修复的变压器外壳及内部线圈进行检测和处理（修复过程对变压器油进行了放空处理，内部线圈可能受潮），保证变压器耐压情况符合安装、运行条件。
二．拆除S7型油浸式变压器1.对变电所现用S7型变压器所带低压负荷通过低压室联络柜导到另一段系统带载。
2.对变电所现用S7型变压器高压侧馈入、低压侧馈出开关柜进行停电处置惩罚（断开断路器、隔离手车退出至试验位置）。
3.在变电所现用S7型变压器高压侧馈入、低压侧馈出母排上各装设接地线进行可靠接地。
4.断开变电所现用S7型变压器上瓦斯、温度传感器电源，再拆除瓦斯、温度传感器S7型变压器上接线。
5.断开变电所现用S7型变压器高压侧馈入、低压侧馈出母排连接，断开过程尽量不要破坏母排形状。
6.断开变电所现用S7型变压器底座与基座的连接及与接地体的连接。
7.用叉车小心缓慢地将现用S7型变压器叉离基座并放到变电所所处指定位置。
三、安装S11型油浸式变压器1.清算、清扫变电所原S7型变压器安装室室内杂物、卫生，保证室内无积尘、杂物。
2.用叉车小心缓慢地将S11型变压器叉到变电所变压器室基座上，并摆正位置、稳妥固定。
35KV油浸式变压器安装和运行维护
35KV油浸式变压器安装和运行维护一、部件的安装1、35KV 和10KV 套安装使用中注意的问题：（1）套管的受力应和密封平面垂直。
否则套管受到的力引起密封橡皮单边受力，很容易产生渗油。
检查办法：松掉所有坚固螺丝，母排接头要很自然地靠在套管接头边，不允许有大的距离。
（2）接线板和导电杆的连接，接线板开口处的锁紧螺丝要受力均匀、合适。
否则会出现发热和拉弧熔融现象。
但用力又不能太大，不然铜接头会开裂。
2、气体继电器与集气盒气体继电器是变压器上很重要的保护元件，设有手动试验跳闸杆（探针）和放气嘴。
德国EMB气体继电器，试验探针压到一半为轻瓦斯动作，全部压下为跳闸信号。
动作容积即轻瓦斯动作信号（单位㎝3），一般气体容积整定值围为250～300ml。
放气后应注意把油迹擦干净，接线时注意防止接线柱松动，引起渗油。
2.1 气体继电器运行前要把两边的观察窗盖打开，便于观察；另外要做好二次接线的绝缘、防潮工作，防止误发信号。
2.2 集气盒的主要作用：气体继电器和集气盒配套使用。
集气盒的目的是把气体继电器汇集到的气体转移到安装位置较低的地方，以便于观察和采集气体。
在气体继电器和集气盒之间有一根较细的导气管，起到连通作用。
因此我们可以在下面直接放气或采集气体。
具体办法是从集气盒下部的放气嘴放油，当看不到气体继电器里的气体，并且集气盒滴下的是油，则停止放油，打开上部放气嘴，用杯子倒置采气。
3、压力释放阀变压器运行时油箱需要承受一定的正压，此压力和变压器大小以及油位的高度有关；当变压器部发生电气事故时，可能会产生急剧拉弧和油的分解，因油的迅速分解会产生类似于“爆破”的冲击压力。
如无相应的保护装置，油箱承受极端压力的情况下会发生变形。
所以压力释放阀是保护变压器不受更严重损坏的安全装置，也可以实现定向喷油及远程监视。
3.1 压力释放阀的整定，要到指定部门。
3.2 引线接头要进入盒，防止受潮引起误动作。
3.1 根据DL/T572-95 电力行业标准，“电力变压器运行规程”中第5.4 条的规定：“变压器的压力释放器接点宜作用于信号”。
油浸式变压器的安装调试方案
油浸式变压器的安装调试方案则应在干燥、通风、无积水、平整、坚实的场地上进行。
安装现场应清理干净，周围应设置安全警示标志。
3、开箱检查：检查变压器及其配件是否齐全，有无损坏，油量是否足够，油质是否合格，铭牌是否齐全，接线方式是否正确等。
4、本体就位：根据设计要求和安装图纸，将变压器本体放置在准确的位置上，并进行固定，保证变压器运行稳定。
5、附件安装：根据设计要求和安装图纸，安装分接开关、散热器、呼吸器、气体继电器等附件，并进行接线。
6、油柱实验：在变压器内部注入油，并进行油柱实验，确保油位正确。
7、整体密封试验：对变压器进行整体密封试验，确保变压器密封性良好。
8、接地和补漆：对变压器进行接地和补漆，确保安全可靠。
四、变压器调试：1、变压器初次投运前，应进行无负载试验，检查变压器各项指标是否符合设计要求。
2、有载试验：根据设计要求，对变压器进行有载试验，检查变压器的负载能力和稳定性。
3、调整分接开关：根据设计要求，对分接开关进行调整，使其满足变压器的运行要求。
4、调整气体继电器：根据设计要求，对气体继电器进行调整，确保其灵敏可靠。
5、检查油位和油质：定期检查变压器油位和油质，确保变压器正常运行。
6、检查散热器：定期清洗散热器，确保变压器散热良好。
7、检查呼吸器：定期更换呼吸器中的硅胶，确保变压器内部干燥。
8、定期检查和维护变压器，确保其长期稳定运行。
油浸式变压器是一种用于改变交流电压的电气设备。
其主要作用是将发电机的端电压升高或降低到适合输送和使用的电压等级，以满足各类用电负荷的需要。
本文主要讨论电压10KV，额定容量1000KVA，频率50HZ油浸式变压器的安装和调试方案。
油浸式变压器由高、低压绝缘套管、分接开关、气体继电器、防爆管、油枕、呼吸器、散热器、油箱、变压器外壳、保护绕组、铁芯、放油截门和温度计等组成。
在安装前，应进行工时定额、现场布置、开箱检查、本体就位、附件安装、油柱实验、整体密封试验、接地和补漆等工作。
油浸式变压器现场安装要点探讨
油浸式变压器现场安装要点探讨摘要：变压器为变电站（所）的重要组成部分，油浸式变压器大部分安装在单独的变压器室内，也有的安装在室外。
利用油作为冷却介质，像油浸水冷，油浸风冷，油浸自冷及强迫油循环等。
油浸式变压器采用全充油的密封型，波纹油箱壳体以自身弹性适应油的膨胀是永久性密封的油箱，油浸式变压器已被广泛地应用在各配电设备中。
关键词：油浸式变压器、安装要点、电气试验。
一、安装程序1、施工前准备提前确定变压器和组件的存放方式和存放场地；确定变压器卸车及移至安装位置的方法；确定工期与工作量、安装人员、电源功率和电能的需求量、机器和机构的负荷能力。
变压器主体起吊时应按变压器装配图的要求，使用设置在上节油箱中部或下节油箱的全部总重吊攀，使全部吊攀同时受力并且钢丝绳与垂线间的夹角不得大于30°。
下节油箱上设有千斤顶底板，所有千斤顶底板必须同时均匀地受力，使其同步起升，并及时垫好垫板。
主体就位应保证油枕侧有1～1.5%的坡度。
2、主体、附件检查验及新油试验（一）主体及附件检查：1）收到变压器后应验证产品铭牌及合格证，按订货合同逐项与铭牌进行核对，查其是否相符。
2）对于充氮运输的变压器主体,运到现场后立即检查主体内部氮气有无正压，一般在0.01～0.03Mpa范围内。
3）加装冲撞记录仪运输的变压器，应检查冲撞记录仪的记录，一般控制在行进方向3g以下，其他方向2g以下，并请妥善保管冲撞记录仪和冲撞记录。
4）按变压器“装箱单”查收出厂技术协议及拆卸件是否有遗漏。
附件及变压器运到使用单位后，安装和使用单位应尽快组织开箱清点，并入库。
同时请制造厂参与验收，在货到后应尽快通知，以免造成附件的短缺与损坏。
5）对于上述检查验收过程中发现的损坏及其它不正常现象，应做详细记录，并进行现场拍照，将照片、缺损件清单及检查记录副本及时提供给厂家及业主，以便及时查找原因并解决。
（二）绝缘油（新油）检查：1）绝缘油到达现场应进行目测验收，是否混入非绝缘油。
