门式钢架规范的规定
门式刚架规范

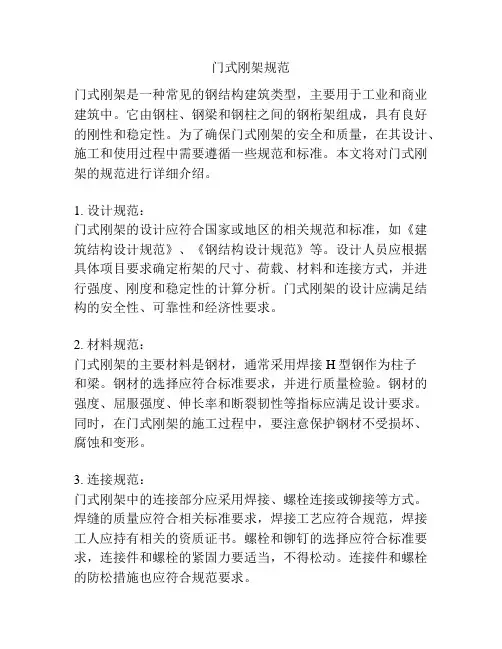

门式刚架规范门式刚架是一种常见的钢结构建筑类型，主要用于工业和商业建筑中。
它由钢柱、钢梁和钢柱之间的钢桁架组成，具有良好的刚性和稳定性。
为了确保门式刚架的安全和质量，在其设计、施工和使用过程中需要遵循一些规范和标准。
本文将对门式刚架的规范进行详细介绍。
1. 设计规范：门式刚架的设计应符合国家或地区的相关规范和标准，如《建筑结构设计规范》、《钢结构设计规范》等。
设计人员应根据具体项目要求确定桁架的尺寸、荷载、材料和连接方式，并进行强度、刚度和稳定性的计算分析。
门式刚架的设计应满足结构的安全性、可靠性和经济性要求。
2. 材料规范：门式刚架的主要材料是钢材，通常采用焊接H型钢作为柱子和梁。
钢材的选择应符合标准要求，并进行质量检验。
钢材的强度、屈服强度、伸长率和断裂韧性等指标应满足设计要求。
同时，在门式刚架的施工过程中，要注意保护钢材不受损坏、腐蚀和变形。
3. 连接规范：门式刚架中的连接部分应采用焊接、螺栓连接或铆接等方式。
焊缝的质量应符合相关标准要求，焊接工艺应符合规范，焊接工人应持有相关的资质证书。
螺栓和铆钉的选择应符合标准要求，连接件和螺栓的紧固力要适当，不得松动。
连接件和螺栓的防松措施也应符合规范要求。
4. 施工规范：门式刚架的施工应按照设计图纸和规范要求进行。
施工人员应持有相关的施工证书，施工前应制定详细的施工方案和安全措施。
在施工过程中，要注意保护和维护门式刚架的钢材和连接件，防止材料损坏和腐蚀。
同时，施工人员应遵守安全操作规范，保证施工作业的安全性。
5. 使用规范：门式刚架在使用过程中应进行定期检查和维护。
检查要重点关注钢结构和连接件的安全性和稳定性。
如发现材料损坏、腐蚀、断裂等问题应及时修补或更换。
门式刚架的使用者要对其进行正确使用和保养，不得超载或作其他不当操作，避免给结构带来安全隐患。
总之，门式刚架的规范是确保其安全、稳定和可靠性的基础。
在设计、施工和使用过程中，应严格按照相关规范要求进行操作，采取适当的措施保护和维护门式刚架的材料和连接件。
门式钢架设计主要规范及注意事项
门式钢架设计主要规范及注意事项1、门规的适用条件详《门规》1.0.22、常用尺寸：跨度9~36m（大于36m时柱脚宜刚接）柱距6~9m 大于9m 檩条采用桁架式。
高度：有桥式吊车高度不宜大于12m。
坡度：不小于5%，有夹芯板时宜大于10%，否则容易漏雨。
柱脚：最小尺寸为300mm，否则地脚螺栓无法安装。
梁高：最小尺寸为300mm，否则高强螺栓无法安装。
3、荷载取值：恒荷载(以实例计算)：（1）屋面双层彩钢板（每层0.6mm） 6.65x2=13.3kg/m2 （2）100mm厚岩棉保温（岩棉密度100~150kg/m3，此处取100 kg/m3）100x0.1=10 kg/m2 （3）屋面檩条（计算檩条活荷载按0.5 KN/m2，檩条规格按C220X75X2.0X2.2 檩条间距按1.2m） 6.77/1.2=5.64 kg/m2 （4）屋面水平交叉支撑（按2Φ22 分摊到每榀钢架为1根，及水平刚性系杆取）1 kg/m2 （5）拉条(按2Φ12 0.888x2/6=0.296 )加檩托板取 0.3 kg/m2合计（具体根据实际情况计算）：30.24 kg/m2取0.3KN /m2 活荷载：一般取0.3KN /m2详《门规》3.2.2 《钢规》3.2.1。
风荷载与地震荷载：不同时考虑详《门规》3.2.5.5温度荷载：《门规》4.3.1 《钢规》8.1.54、柱脚设计：《门规》4.1.4 根据经验跨度大于36m时柱脚宜刚接《门规》7.2.17 《抗规》9.2.16柱脚锚栓：《门规》7.2.18 柱脚锚栓应采用Q235钢或Q345钢制作。
锚栓的锚固长度应符合现行国家标准《建筑地基基础设计规范》GB 50007的规定，锚栓端部应按规定设置弯钩或锚板。
锚栓的直径不宜小于24mm，且应采用双螺帽。
《门规》7.2.19计算有柱间支撑的柱脚锚栓在风荷载作用下的上拔力时。
应计入柱间支撑产生的最大竖向分力，且不考虑活荷载(或雪荷载）、积灰荷载和附加荷载的影响，恒荷载分项系数应取1.0 。
门式刚架轻型房屋钢结构细则xsc
门式刚架轻型房屋钢结构工程1、一般规定1.1 产品应按照国家规定由具有相应设计资质等级的单位设计，并经主管部门审查批准的设计图及技术文件进行选料和加工制作。
1.2 门式刚架钢结构工程一般包括门式刚架（钢柱、钢梁、钢柱底脚板、螺母）、稳定结构（拉条、水平支撑、柱间支撑、撑杆、隅撑、等）、屋面结构（屋檩、檩托、彩板、复合彩板、阳光板、天沟、女儿墙）和墙面结构（墙托、墙檩、复合彩板、门、窗、落水管等）。
2、制作2.1 门式刚架钢结构生产厂家应具备以下设施才能对外承揽批量H型钢加工。
自动切割、剪切生产线；H型钢组对生产线；自动焊、半自动焊、气体保护焊生产线；型钢矫正生产线；喷丸除锈生产线；喷漆防腐生产线；型钢堆放场。
2.2 本产品应根据设计图样要求的钢材牌号和质量等级选料。
若采用Q235牌号钢材，应符合国家现行标准GB/T700的规定；采用Q345牌号钢材，应符合国家现行标准GB/T1591的规定。
当采用其他牌号结构钢时，应符合相应的国家现行标准规定。
当采用进口材料时，除必须经商检外，还应进行复检，复检结果应符合供货国（生产国）相应标准规定。
2.3手工焊接用的焊条应符合GB/T5117或GB/5118的规定。
2.4埋弧焊用碳钢焊丝和焊剂，应符合GB/T5293的规定。
2.5二氧化碳气体保护焊用的焊丝，应符合GB/8110的规定。
2.6焊接材料型号的选择，应与主体金属强度相配。
当两种不同刚才相连接时，在保证可焊性的前提下，宜采用与低强度刚才相适应的焊接材料。
2.7高强度大六角头螺栓、螺母、垫圈应符合GB/T1228—1231的规定。
2.8普通螺栓应符合GB/T3098.1的规定。
2.9檩条和墙梁根据设计图样要求选取，若选用冷弯型钢，应符合GB/T6725的规定。
2.10压型金属板根据设计图样要求选用，应符合GB/T12755的规定若采用夹芯板则应符合JC/T868-869的规定。
2.11外观要求：2.11.1焊缝外观要求见下表：2.11.2钢构件外观要求：门式刚架的钢柱和钢梁，若因运输条件限制和需分段时，应尽量减少分段，并置于受力有利位置，逼开檩条、墙梁和隅撑连接处，拼状节点宜采用螺栓连接。
gb51022-2015
《门式刚架技术规范》为什么要规定房屋的适用高度和高宽比？我们可以从《门式刚架技术规范》条文说明中进行探寻，寻找该类规定的合理依据。
总则条文说明中提到：“房屋高度不大于18m，高宽比小于1，主要是针对本规范的风荷载系数的要求而规定的。
本规范的风荷载系数主要是美国金属房屋制造商协会（MBMA）低矮房屋的风压系数借鉴而来。
MBMA的《金属房屋系统手册2006》中的系数就是对高度不大于18m，高宽比小于1的单层房屋经风洞试验的结果”。
通过上面的表述我们可以明确《门式刚架技术规范》之所以规定了钢结构房屋的高度和高宽比要求，就是与其引用的风荷载系数（《建筑结构荷载规范》中称为风荷载体型系数）的限制条件有关，国外相关规范中对于轻型钢结构房屋的风洞实验条件即是规范中的要求，接下来我们来看看国外规范中的条件是什么，我们找到了门式刚架规范条文说明中提到的《金属房屋系统手册2006》即《Metal Building Systems Manual》，该手册中的1.3节给出的风荷载系数即是门式刚架规范中的引用源，如下图所示：图1 MBMA手册中的风荷载系数《金属房屋系统手册2006》中的风荷载系数的取值来自ASCE（全称The American Society of Civil Engineers，美国土木工程师学会）中的数据，具体类目为ASCE 7-05以及ASCE 7-10中的规定，其中ASCE 7-10 28章提到，用于低层建筑物风荷载设计的包络法（Envelope Procedure）中的风荷载系数，这种方法确定的风荷载系数要按照ASCE 7-05的规定确定，如下图所示，建筑墙面和屋面风荷载系数的高度限制条件为60ft（英尺），1英尺=0.3048m，60英尺=18.288米，因此《门式刚架技术规范》中将房屋高度限制定为18米。
同时ASCE7-05中对于低矮房屋风荷载系数的还有h/L，即高宽比的适用条件，如下图所示：综上所述，《门式刚架技术规范》规定房屋高度不大于18米，房屋高宽比不大于1时，该适用范围主要根据美国金属制造商协会MBMA以及美国土木工程师学会ASCE标准对于低矮房屋风荷载系数而定的，如果门式刚架超过了这个高度和高宽比范围可按《建筑结构荷载规范》（GB50019-2012）确定风荷载体型系数（《门式刚架技术规范》称风荷载系数），同时总则条文说明中明确了“房屋高度超过18m的类似建筑，构件的强度和稳定性可参照本规范”，所以在进行门式刚架设计时，其他要求仍然可以按照《门式刚架技术规范》来考虑和控制。
门式刚架一些规定(精)
门式刚架规程适用范围：1.跨度：宜9-36米。
2.高度：宜4.5-9米。
3.挑檐长度：宜0.5-1.2米。
4。
吊车：可设置起重量<3吨的悬挂起重机，起重量<20吨的轻、中级工作制的单梁或双梁桥式车。
一、如何既保证强度，稳定性等指标，又兼顾结构的刚度在设计中，人们常常比较重视强度，稳定性等指标，由于大部分程序不对结构的刚度进行比较，而忽略了结构的刚度。
提高结构的刚度的方法：a.构件的翼缘，腹板不要太厚（6-12mm)b.翼缘的宽度不要太宽（150-220），尽量用高度二、如何确定梁的分段比：为了降低用钢量，对梁进行分段是个有效的措施之一。
分段比的确定：1、分段点的确定2、一般比率：1：2：1或1：23、参照弯距图调整三、如何定义梁、柱的平面外计算长度：梁、柱平面外计算长度应取侧向支撑点的距离；当两翼缘侧向支撑点间的距离不等时，应取最大受压翼缘侧向支撑点间的距离。
一般取隅撑的间距。
注意：边柱的平面外计算长度中柱的平面外计算长度四、支撑的布置：无吊车门刚的支撑布置：1、在每个温度区段或分期建设的区段中，应分别设置能独立构成空间稳定结构的支撑体系。
2、在设置柱间支撑的开在同时设计屋盖横向水平支撑，以组成几何不变体系。
3、有托架，托架处应局部加强时，有较大振动设备，且对结构产生一定影响时或对厂房有较大空间刚度要求时，可设置纵向水平支撑。
4、柱间支撑的间距一般取30米—40米，且不大于60米。
5、当房屋较高时，柱间支撑应分层设置。
6、当端部支撑设在第二开间时，在第一开间的相应位置应设刚性系杆7、在刚架转折处（柱顶和屋脊）应设刚性系杆。
8、由支撑斜杆、竖杆组成的水平桁架和柱间竖向平面内的桁架，其直腹杆应按刚性系杆考虑，可由檩条兼作。
9、门式刚架的支撑宜采用张的十字交叉圆钢支撑，常用Ф18～Ф22或更大。
10、圆钢支撑与刚架构件的连接，一般不设连接板，可直接在刚架构件上靠外侧设孔连接。
当腹板厚度≤5mm时，应对支撑孔周边进行加强。
门式钢架
一、门刚设计中，尽量少接头，梁段不超过12米，多数控制在10米以内二、门刚梁分段原则，12米以下1段，12-30米2段（多数1：2，少数1:1）,30米以上3段（1:2:1）三、pkpm中计算阵型个数是靠什么来确定的？？？首先，振型个数必须是3的倍数，并且不能大于模型的总层数*3。
一般保守的设计，直接取层数*3是没啥问题的。
四、截面定义时考虑的原则有：1、翼缘必须满足宽厚比要求，腹板满足高厚比要求，对于腹板，当不满足时，程序会按考虑屈曲强度计算。
所以说，截面翼缘满足宽厚比，显的很重要。
2、截面选择要考虑常用的板型，结合市场上常用的材料规格选择比较好，对于翼缘，常选用的规格有180，200，220，250等。
3、选择截面还要考虑节点螺栓布置的实际情况，满足规范对于螺栓的容许距离要求，综合这些因素，4、对于腹板截面，考虑的往往是制作问题，以及和翼缘截面厚度的协调问题，腹板厚度一般比翼缘小些为宜，其高厚比用到150左右比较合适，制作中的变形也比较小，板件厚度不宜低于6mm厚，否则易焊穿。
常用的门式刚架翼缘截面一般为：180×8，180×10，200×8，200×10，220×10，220×12，240×10，240×12，250×10，250×12，260×12，260×14，270×12，280×12，300×12，320×14等，常用的腹板截面为：一般为6mm和8mm厚的。
对6mm的其高度范围一般从300~750，最大可到900，对8mm厚的腹板高度范围一般从300~900，最大可到1200。
五、梁的平面外计算长度通常情况下对下翼缘取隅撑作为其侧向支撑点，计算长度取隅撑之间的距离。
对于上翼缘，一般也可以取有隅撑的檩条之间的距离。
檩距1.5m，隅撑隔一个檩条布置。
门式刚架轻型房屋钢结构技术规范完整版2023
门式刚架轻型房屋钢结构技术规范完整版20231总则1.0.1为规范门式刚架轻型房屋钢结构的设计、制作、安装及验收，做到安全适用、技术先进、经济合理、确保质量，制定本规范。
1.0.2本规范适用于房屋高度不大于18m，房屋高宽比小于1，承重结构为单跨或多跨实腹门式刚架、具有轻型屋盖、无桥式吊车或有起重量不大于20t的A1～A5工作级别桥式吊车或3t悬挂式起重机的单层钢结构房屋。
本规范不适用于按现行国家标准《工业建筑防腐蚀设计规范》GB 50046规定的对钢结构具有强腐蚀介质作用的房屋。
1.0.3门式刚架轻型房屋钢结构的设计、制作、安装及验收，除应符合本规范外，尚应符合国家现行有关标准的规定。
2术语和符号2.1术语2.1.1门式刚架轻型房屋light-weight building with gabled frames承重结构采用变截面或等截面实腹刚架，围护系统采用轻型钢屋面和轻型外墙的单层房屋。
2.1.2房屋高度height of building自室外地面至屋面的平均高度。
当屋面坡度角不大于10°时可取檐口高度。
当屋面坡度角大于10°时应取檐口高度和屋脊高度的平均值。
单坡房屋当屋面坡度角不大于10°时，可取较低的檐口高度。
2.1.3夹层mezzanine为一侧与刚架柱连接的室内平台，通常沿房屋纵向设置，少数情况沿山墙设置。
2.1.4摇摆柱leaning stanchion上、下端铰接的轴心受压构件。
2.1.5隅撑diagonal brace用于支承斜梁和柱受压翼缘的支撑构件。
2.1.6抗风柱end wall column设置于山墙，用于将山墙风荷载传到屋盖水平支撑的柱子。
2.1.7孔口opening在房屋的外包面(墙面和屋面)上未设置永久性有效封闭装置的部分。
2.1.8敞开式房屋opening building各墙面都至少有80％面积为孔口的房屋。
2.1.9部分封闭式房屋partially enclosed building受外部正风压力的墙面上孔口总面积超过该房屋其余外包面(墙面和屋面)上孔口面积的总和，并超过该墙毛面积的10％，且其余外包面的开孔率不超过20％的房屋。
门式钢架设计主要规范及注意事项
门式钢架设计主要规范及注意事项1、门规的适用条件详《门规》1.0.22、常用尺寸：跨度9~36m（大于36m时柱脚宜刚接）柱距6~9m 大于9m 檩条采用桁架式。
高度：有桥式吊车高度不宜大于12m。
坡度：不小于5%，有夹芯板时宜大于10%，否则容易漏雨。
柱脚：最小尺寸为300mm，否则地脚螺栓无法安装。
梁高：最小尺寸为300mm，否则高强螺栓无法安装。
3、荷载取值：恒荷载(以实例计算)：（1）屋面双层彩钢板（每层0.6mm） 6.65x2=13.3kg/m2 （2）100mm厚岩棉保温（岩棉密度100~150kg/m3，此处取100 kg/m3）100x0.1=10 kg/m2 （3）屋面檩条（计算檩条活荷载按0.5 KN/m2，檩条规格按C220X75X2.0X2.2 檩条间距按1.2m） 6.77/1.2=5.64 kg/m2 （4）屋面水平交叉支撑（按2Φ22 分摊到每榀钢架为1根，及水平刚性系杆取）1 kg/m2 （5）拉条(按2Φ12 0.888x2/6=0.296 )加檩托板取 0.3 kg/m2合计（具体根据实际情况计算）：30.24 kg/m2取0.3KN /m2 活荷载：一般取0.3KN /m2详《门规》3.2.2 《钢规》3.2.1。
风荷载与地震荷载：不同时考虑详《门规》3.2.5.5温度荷载：《门规》4.3.1 《钢规》8.1.54、柱脚设计：《门规》4.1.4 根据经验跨度大于36m时柱脚宜刚接《门规》7.2.17 《抗规》9.2.16柱脚锚栓：《门规》7.2.18 柱脚锚栓应采用Q235钢或Q345钢制作。
锚栓的锚固长度应符合现行国家标准《建筑地基基础设计规范》GB 50007的规定，锚栓端部应按规定设置弯钩或锚板。
锚栓的直径不宜小于24mm，且应采用双螺帽。
《门规》7.2.19计算有柱间支撑的柱脚锚栓在风荷载作用下的上拔力时。
应计入柱间支撑产生的最大竖向分力，且不考虑活荷载(或雪荷载）、积灰荷载和附加荷载的影响，恒荷载分项系数应取1.0 。
cecs102门式刚架轻型房屋钢结构技术规程
cecs102门式刚架轻型房屋钢结构技术规程全文共四篇示例，供您参考第一篇示例：随着现代化建筑技术的不断发展，轻钢结构建筑作为一种创新型、环保型新型建筑方式，得到了越来越广泛的应用。
而CECS102门式刚架轻型房屋钢结构技术规程，正是为了规范和指导轻型房屋钢结构的设计、施工和验收而制定的，下面将就CECS102规程的相关内容做一些介绍。
CECS102规程是由中华人民共和国住房和城乡建设部制定的，旨在强调轻型房屋钢结构在建筑中的合理使用和规范，确保建筑结构的安全性、稳定性和耐久性。
该规程详细规定了轻型房屋钢结构的设计、材料选用、施工工艺、验收标准等内容，是轻型房屋建筑领域的重要技术标准。
CECS102规程对轻型房屋钢结构的设计提出了严格的要求，要求设计符合国家或地方的相关规范标准，保障建筑结构的安全和稳定。
还对轻型房屋钢结构的材料性能、连接件和防护层等方面提出了具体的要求，确保了建筑结构的可靠性和耐久性。
CECS102规程对轻型房屋钢结构的施工工艺提出了详细规定，包括工程准备、基础处理、结构安装、涂装工艺等方面。
规程要求施工单位必须按照相关标准和规范操作，在施工过程中严格控制质量，保证建筑结构的稳固性和耐久性。
CECS102规程还对轻型房屋钢结构的验收标准进行了明确规定，要求验收单位必须依据规程对建筑结构进行全面检测，确保符合相关要求后方可通过验收。
这一严格的验收标准，保证了建筑结构的安全性和稳定性。
CECS102门式刚架轻型房屋钢结构技术规程为轻型房屋钢结构建筑提供了可靠的技术指导和规范，保障了建筑结构的安全性和稳定性。
随着规程的不断完善和推广应用，相信轻型房屋钢结构建筑将在未来的建筑领域发挥越来越重要的作用，为人们的生活和工作提供更加安全、健康、舒适的居住空间。
第二篇示例：随着现代工业技术的发展，建筑领域也迎来了许多新的技术和材料。
轻钢结构建筑作为一种新型建筑形式，在建筑领域受到了越来越多的关注。
门式刚架一些规定
门式刚架规程适用范围：1.跨度：宜9-36米。
2.高度：宜4.5-9米。
3.挑檐长度：宜0.5-1.2米。
4.吊车：可设置起重量＜3吨的悬挂起重机，起重量＜20吨的轻、中级工作制的单梁或双梁桥式车。
一、如何既保证强度，稳定性等指标，又兼顾结构的刚度在设计中，人们常常比较重视强度，稳定性等指标，由于大部分程序不对结构的刚度进行比较，而忽略了结构的刚度。
提高结构的刚度的方法：a.构件的翼缘，腹板不要太厚（6-12mm）b.翼缘的宽度不要太宽（150-220），尽量用高度二、如何确定梁的分段比：为了降低用钢量，对梁进行分段是个有效的措施之一。
分段比的确定：1、分段点的确定2、一般比率：1：2：1或1：23、参照弯距图调整三、如何定义梁、柱的平面外计算长度：梁、柱平面外计算长度应取侧向支撑点的距离；当两翼缘侧向支撑点间的距离不等时，应取最大受压翼缘侧向支撑点间的距离。
一般取隅撑的间距。
注意：边柱的平面外计算长度中柱的平面外计算长度四、支撑的布置：无吊车门刚的支撑布置：1、在每个温度区段或分期建设的区段中，应分别设置能独立构成空间稳定结构的支撑体系。
2、在设置柱间支撑的开在同时设计屋盖横向水平支撑，以组成几何不变体系。
3、有托架，托架处应局部加强时，有较大振动设备，且对结构产生一定影响时或对厂房有较大空间刚度要求时，可设置纵向水平支撑。
4、柱间支撑的间距一般取30米一40米，且不大于60米。
5、当房屋较高时，柱间支撑应分层设置。
&当端部支撑设在第二开间时，在第一开间的相应位置应设刚性系杆7、在刚架转折处（柱顶和屋脊）应设刚性系杆。
8、由支撑斜杆、竖杆组成的水平桁架和柱间竖向平面内的桁架，其直腹杆应按刚性系杆考虑，可由檩条兼作。
9、门式刚架的支撑宜采用张的十字交叉圆钢支撑，常用①18〜①22或更大。
10、圆钢支撑与刚架构件的连接，一般不设连接板，可直接在刚架构件上靠外侧设孔连接。
当腹板厚度＜5mm寸，应对支撑孔周边进行加强。
门式刚架荷载取值
门式刚架荷载取值1.1 门式刚架适用范围门式刚架通常用于跨度9米～36米、柱距6米，柱高4.5米～12米，设有吊车起重量较小的单层工业房屋或公共建筑（超市、娱乐体育设施、车站候车室、码头建筑）。
设置桥式吊车时，宜为起重量不大于20t的中、轻级工作制的吊车，设置悬挂吊车时，其起重量不宜大于3t。
1.2 轻型门式刚架钢结构由主结构和次结构组成主结构包括横向框架、纵向支撑及系杆，次结构包括檩条、隅撑及屋墙面板。
计算分析一般是将主次结构组成的空间问题简化为二维平面问题，即横向简化为平面刚架，纵向简化为屋面水平支撑和柱间支撑，檩条简化为单跨简支或多跨连续檩条，采用钢结构设计软件进行。
特点主要有：（1）采用轻型屋面，可减小梁柱截面及基础大小。
（2）在大跨建筑中增设中间柱做成一个屋脊的多跨大双坡屋面，以避免内天沟排水。
中间柱可采用钢管制作的上下铰接摇摆柱，占空间小。
（3）刚架侧向刚度可藉檩条和墙梁的隅撑保证，以减少纵向刚性构件和减小翼缘宽度。
（4）跨度较大的刚架可采用改变腹板高度、厚度及翼缘宽度的变截面。
（5）刚架的腹板允许其部分失稳，利用其屈曲后的强度，即按有效宽度设计，可减小腹板厚度，不设或少设横向加劲肋。
（6）竖向荷载通常是设计的控制荷载，地震作用一般不起控制作用。
但当风荷载较大或房屋较高时，风荷载的作用不应忽视。
（7）为使非地震区支撑做得轻便，可采用张紧的圆钢。
（8）构件可全部在工厂制作，工业化程度高。
构件单元可根据运输条件划分，单元之间在现场用螺栓连接，安装方便快速，土建施工量小。
2永久荷载取值问题对于门式刚架轻型钢结构而言，永久荷载包括屋墙面板、通风器、檩条、支撑系杆、刚架梁柱及连接等构配件的自重。
常见永久载取值问题：（1）永久荷载漏算或取值偏小。
少算或漏算建筑已确定的构件自重、吊顶荷载或悬挂荷载，这将导致竖向永久、可变荷载控制设计时，结构计算内力及变形偏小。
（2）计算中漏算刚架自重。
如钢结构在采用STS计算刚架时，计算总信息显示“梁柱自重计算信息IA”为0，即程序设定不算自重。
房建工程知识：门式刚架轻型房屋钢结构支撑构件设计规定.doc
房建工程知识：门式刚架轻型房屋钢结构支撑构件设计规定 1、门式刚架轻型房屋钢结构中的交叉支撑和柔性系杆可按拉杆设计，非交叉支撑中的受压杆杆件及刚性系杆应按压设计。
2、刚架斜梁上横向水平支撑的内力，应根据纵向风荷载按支承于柱顶的水平衍架计算：对于交叉支撑可不计压杆的受力。
3、刚架柱间支撑的内力，应根据该柱列所受纵向风荷载（如有吊车，还应计人吊车纵向制动力）按支承于柱脚基础上的竖向悬臂桁架计算；对于交叉支撑可不计压杆的受力。
当同一柱列、设有多道柱问支撑时，纵向力在支撑间可按均匀分布考虑。
4、支撑构件受拉或受压时，应按现行国家标准。
钢结构设计规范》GB．50017或《冷弯薄壁型钢结构技术规范》GB．50018关于轴心受拉或轴心受压构件的规定计算。
GB51022-2015门式刚架轻型房屋钢结构技术规范介绍(2016.8.1实施)
门式刚架轻型房屋钢结构技术规范
GB51022-2016 修订介绍
童 根 树 教 授
《GB51022规范编制组》
浙江大学高性能材料与结构研究所 教授 童根树(TongMSK)结构设计事务所
2016年
一修订大概
1 总则中扩大了CECS10
2 规程的适用范围，增加了带夹层门式刚架类型。
2 基本设计规定中，增加了LQ550 高强钢材（主要用于墙板屋面板)设计强度值，增加对自攻钉、铆钉、射钉的强度设计要
求。
3 增加了荷载及荷载效应组合一章，对吊挂荷载的属性给予了确认，将CECS102 附录中的风荷载的设计规定变更为正式一节，扩充了适用范围；雪荷载也单列一节，对雪荷载的不均匀分布做
出了规定。
4 结构形式及布置中增加了夹层的结构形式。
5 将楔形梁计算长度系数合并，修订结构有多个摇摆柱时的边柱计算长度取值，并将其列入附录A。
增加了等截面加腋的设计方法；
增加了地震作用分析一节。
6 刚架构件计算中，合并原等截面及变截面的刚架设计方法；增加抗风柱的设计及构造要求。
7 支撑对轻钢建筑的安全具有举足轻重的作用，对支撑计算单独设定一章，为柱间支撑、屋面支撑、檩间支撑三节详细说明其布
置方案及设计方法。
8 檩条及墙梁设计，在CECS102 的基础上增加了连续檩条搭接长度的规定；增加桁架檩条设计方法；增加檩条兼作压杆的要求。
对墙梁设计明确了计算方法。
gb51022-2015
(GB51022-2015)。
在设计门式刚架厂房时，很多人都会告诉你，尤其是方案审核员，“房屋高度大于18米或宽高比大于1，不能按门式刚架规范计算，必须改成”钢标“.规范修订后，特别是抗震设防的建筑，钢材消耗量可能会大幅增加，给我们带来很大的麻烦。
真的是这样吗？
首先，为什么要在《门式刚架技术规范》中规定房屋适用的高度和高宽比？我们可以从“门式刚架技术规范”的规定中寻找此类规定的合理依据。
根据总则规定，“建筑物高度不超过18米，高宽比小于1，主要是根据本规范对风荷载系数的要求来规定的。
该规范的风荷载系数主要取自美国金属建筑制造商协会(MBMA)的低层建筑风压系数。
MBMA“金属屋系统手册2006”中的系数是对高度不超过18m、高宽比小于1的单层房屋进行风洞试验的结果。
通过以上表述，可以明确门式刚架技术规范对钢结构房屋高度和高宽比的要求与“门式刚架技术规范”所引用的风荷载系数的限制条件(建筑结构荷载规范中称为风荷载体型系数)有关。
国外相关规范对轻钢结构房屋的风洞试验条件均为规范要求。
下面我们来看一下国外规范中的情况。
我们在门式刚架规范中找到了《金属建筑系统手册》(2006)，本手册第1.3节给出的风荷载系数是门式刚架规范中的参考源，如下图所示：
“金属建筑系统手册2006”中风荷载系数的取值来源于ASCE(美国土木工程师学会、美国土木工程师学会全称)的数据，具体类别为ASCE 7-05和ASCE 7-10中的规定，其中ASCE 7-10章提到，用于低层建筑风荷载设计的围护结构程序中的风荷载系数按ASCE 7-05确定。
门式刚架规程cecs102-2002
门式刚架规程cecs102-20021.门式刚架的设计应符合规范要求。
The design of portal steel frame shall comply with the specifications.2.门式刚架的制作和安装应符合相关标准。
The fabrication and installation of portal steel frame shall comply with relevant standards.3.设计应考虑各种荷载和其组合的影响。
The design shall take into consideration the effects of various loads and their combinations.4.刚架的构件应具有足够的刚度和强度。
The components of the frame shall have sufficient rigidity and strength.5.焊接应按照相关标准和规范进行。
Welding shall be carried out in accordance with relevant standards and specifications.6.刚架的连接部位应设计合理，保证工程的安全性。
The connection parts of the frame shall be designed reasonably to ensure the safety of the project.7.刚架的设计和制作应考虑节能和环保要求。
The design and fabrication of the frame shall take into consideration energy saving and environmental protection requirements.8.刚架的安装和调整应由具有相应资质的工作人员进行。
门式刚架规程cecs102-2002
门式刚架规程cecs102-2002门式刚架是一种广泛应用的钢结构工程，它具有结构设计合理、施工方便、安全可靠、经济耐用等特点，被广泛应用于建筑、桥梁、道路、铁路等各个领域。
而CECS 102-2002是门式刚架设计规范，它规定了门式刚架的结构设计、材料选择、加工制造、安装验收等方面的相关内容。
本文将从CECS 102-2002规程的背景与概述、门式刚架的结构设计、材料选择、加工制造、安装验收等方面展开详细论述，以期为相关领域的工程师与学习者提供一定的参考。
一、背景与概述门式刚架是一种以钢材为基本材料的结构工程，它被广泛应用于工业和民用建筑中。
而CECS 102-2002规程则是为了规范门式刚架的设计与施工而制定的标准，它具有权威性、可操作性和指导性。
该规程内容涉及门式刚架的设计、材料、构件结构、静力、动力计算、强度、稳定性等方面内容。
二、门式刚架的结构设计门式刚架的结构设计是该工程的核心内容之一，它直接关系到门式刚架的安全性、稳定性与可靠性。
根据CECS 102-2002规程的要求，结构设计应满足以下条件：一是要考虑门式刚架的整体结构，包括受力特点、力学性能、抗风、抗震等；二是要充分考虑门式刚架的使用环境，包括周围建筑物、气候、地质等因素；三是要合理设计门式刚架的构件连接方式与加固措施。
三、门式刚架的材料选择门式刚架的材料选择是门式刚架设计的重要组成部分，也是构建门式刚架工程的基础。
根据CECS 102-2002规程的要求，门式刚架的材料选择应满足以下条件：一是要选择结构强度足够的钢材，包括Q235B、Q345B等普通碳素结构钢；二是要严格选择材料，确保其质量和性能优良；三是要根据门式刚架的使用环境选择相应的防护材料，以提高门式刚架的使用寿命。
四、门式刚架的加工制造门式刚架的加工制造是门式刚架施工过程中的重要环节，它直接关系到门式刚架的质量与使用效果。
根据CECS 102-2002规程的要求，门式刚架的加工制造应满足以下条件：一是要按照设计要求进行加工制造，确保门式刚架的尺寸精度和表面平整度；二是要严格控制焊接工艺，确保焊缝质量和稳定性；三是要对门式刚架进行质量检测，确保其达到设计要求。
门式刚架轻型房屋钢结构技术规程
《门式刚架轻型房屋钢结构技术规程》CECS 102:2002 介绍提纲（2004 年 5 月）蔡益燕1.形式和尺寸单层，单跨或多跨，双坡、单坡或多坡，常用屋面坡度小于10°屋面应为压型钢板（夹心板很少用），外墙除压型板外也可用砌体跨度宜为9〜36m （不是限定），国内最大72m；高度一般不超过12 m,不应大于18m；柱距应与跨度匹配，常用6、7.5、9m常用截面尺寸：单跨:加腋端高L/30左右，高宽比6.5以内，加腋长度（0.15〜0.25） L；跨中高（1/50〜1/60）L；工形截面高宽比2〜5；多跨：中柱加腋端L/25左右,加腋长度（1/45〜1/55）L；单元运输长度W12m。
温度区间：纵向不大于300m,横向不大于150m横向为门式刚架（含摇摆柱），纵向设柱间支撑刚架构件腹板宽厚比允许不超过250,常用150左右刚架为变截面构件，单元间采用高强度螺栓端板连接次结构包括檩条、墙梁、面板、墙架等2. 适用范围1）吊车起重量不大于20t的轻中级（A1〜A5）桥式吊车或3t悬挂式起重机（有需要并采取可靠技术措施时允许不大于 5t）o2）不适用于有强烈侵蚀性介质的环境。
3）多层钢结构房屋的顶层采用了门式刚架及其屋时者，该部分的设计可参照本规程，但应作整体分析，并作抗震计算。
4）关于排架的应用。
1）钢梁与砼柱宜采用铰接；2）结构应作整体分析；3）柱顶位移和横梁挠度应按GB500173.调整结构重要性系数设计使用年限为50年时,重要性系数取1.0;为25年时,重要性系数取不小于0.95,但宜慎用。
4.结构抗震验算规定1）因自重轻，低矮型，国外报导这种房屋抗震性能相当好。
GB50011规定，单层钢结构厂房的规定，"不适用于单层轻型钢结构厂房”。
2）地震对单层钢结构厂房有时控制有时不控制，试设计表明，跨高比大于3.5时一般不控制。
地震不控制时宽厚比可按《门规》，地震控制时翼缘和柱长细比应适当减小，斜梁檐口部位和柱的翼缘宽厚比应特别注意，本规程对不同烈度时的要求未作具体规定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
门式钢架结构设计注意事项：
1、《门规》和《钢规》的适用条件：
《门规》总则:P1-1.0.2
2、主要尺寸：
跨度：主钢架轴线之间的距离
高度：地坪至柱轴线与斜梁轴线交点的高度
檐口高度：地坪至房屋外侧檩条上缘的高度
宽度：房屋侧墙墙梁外皮之间的距离
3、常用尺寸：
跨度：9~36m
柱距：一般采用6~9m，大于9m采用桁架式檩条
高度：有桥式吊车不宜大于12m
4、坡度：
一般不应小于5%，夹芯板屋面建议不小于10%，否则容易漏雨5、柱脚最小尺寸：
建议不小于300mm，否则影响地脚螺栓的布置
6、梁的最小高度:
建议不小于300mm，否则影响高强螺栓的布置。
7、屋面恒荷载取值：
一般可取0.2kN/m2~0.3kN/m2
8、屋面活荷载取值：
《门规》3.2.2条规定：对于受荷投影面积大于60m2的钢架构件，屋面竖向均布活荷载的取值可取不小于0.3kN/m2，建议不小于屋面雪荷载；《钢规》3.2.1条注同此规定。
9、风与地震组合：
《门规》P7-3.2.5.5：风荷载与地震作用不同时考虑
10、是否考虑温度荷载：
《钢规》P78-8.1.5
《门规》P16-4.3.1
11、厂房防震缝：
《抗规》P124-9.2.3：当设置防震缝时，其缝宽：厂房体型复杂或者有贴建的房屋和构筑物时，宜设防震缝，在厂房纵横跨交接处、大柱网厂房或不设柱间支撑的厂房，防震缝宽度可采用150~225mm，其他情况可采用75mm~135mm。
12、柱脚：
《门规》P15-4.1.4：
建议36m跨度以上的无吊车房屋也按照刚接考虑；重型荷载平台柱脚应采用靴梁柱脚；
《门规》P45-7.2.17：
《抗规》P129-9.2.16：
13、横向水平支撑：
宜设置在温度区间端部的第一或者第二开间，当端部支撑设在第二开间时，第一开间应设置刚性系杆
《抗规》P125-9.2.9.2：屋盖水平支撑、纵向水平支撑的交叉斜杆均可按照拉杆设计，并取相同截面。
14、纵向水平支撑：
《门规》P17-4.5.2.7：在设有驾驶室且起重量大于15t桥式吊车的跨间应设置纵向支撑桁架。
15、柱间支撑：
《门规》P17-4.5.2.2：当无吊车时易取30～45m，当有吊车时宜设置在温度区段中部，或者当温度区段较长时宜设置在三分点处，且间距不宜大于60m
《门规》P17-4.5.2.3：当建筑物跨度大于60m时，在内柱列宜适当增加柱间支撑；
《门规》P17-4.5.2.4：当房屋高度相对于柱间距较大时，柱间支撑宜分层设置。
《门规》P17-4.5.5：当设有起重量不小于5t的桥式吊车时，柱间宜采用型钢支撑。
在温度区段端部吊车梁以下不宜设置柱间刚性支撑《钢规》P79-8.1.5.2：无桥式吊车房屋的柱间支撑和有桥式吊车房屋吊车梁或者吊车桁架以下的柱间支撑
，宜对称不至于温度区段中部，当不对称布置时，上述柱间支撑的中点（两道柱间支撑时为两支撑距离的中点）至温度区段的距离不宜大于表8.1.5纵向温度长度的60%。
《抗规》P125-9.2.10：支撑截面的截面应力比不宜大于0.75.
《抗规》P129-9.2.15：厂房单元的各纵向柱列，应在厂房单元中部布置一道下柱柱间支撑；当7度厂房单元长度大于120m（采用轻型维护材料时为150m）、8度和9度厂房单元大于90m（采用轻型维护材料时为120m），应在厂房单元1/3区段内各布置一道下柱支撑，当柱距数不超过5个且厂房长度小于60m时宜可在厂房单元的两端布置下柱支撑，上柱柱间支撑应当布置在厂房单元两端和具有下柱支撑的柱间。
16、刚性系杆:
按照受压计算，长细比控制在220
17、屋面檩条：
一般采用冷弯薄壁型钢檩条，C型（按照简支计算）或者Z型（按照连续计算），间距一般采用1.5m
《门规》P33-6.3.5：当檩条跨度大于4m时，宜在檩条间跨中位置设置拉条或者撑杆。
当檩条跨度大于6m时，应在檩条跨度三分点各设置一道拉条或者撑杆，斜拉条应与刚性檩条连接
《门规》P34-6.3.7：檩条的计算：屋面能够阻止檩条的扭转和侧向位移时应计算强度，可不考虑其稳定性；屋面不能阻止檩条的扭转和侧
向位移时应计算其强度和稳定性
18、墙面檩条：
《门规》P35-6.4.1：一般采用冷弯薄壁C型型钢檩条（按照简支计算），Z型安装墙面板时不好装，一般不用
《门规》P35-6.4.2：檩条的计算：按照双向弯曲计算
《门规》P36-6.4.3：当檩条跨度大于4~6m时，宜在檩条间跨中位置设置一道拉条。
当檩条跨度大于6m时，应在檩条跨度三分点各设置一道拉条，在最上层墙梁处宜设置斜拉条传至承重柱或者墙架柱；当墙板的竖向荷载有可靠途径直接传至地面或者托梁时，可不设拉条。
间距：一般采用1.5m
19、拉条T：
《门规》P34-6.3.6：采用圆钢做拉条时，圆钢直径不宜小于10mm，圆钢拉条可设在距檩条上翼缘1/3腹板高度范围内。
当风吸力作用下檩条下翼缘受压时，拉条宜在檩条上下翼缘附近适当布置。
20、隅撑YC：
《门规》P32-6.1.6.3：当实腹式钢架斜梁的下翼缘受压时，必须在受压翼缘侧面布置隅撑做为斜梁的侧向支撑，隅撑的另一端连接在檩条上。
《门规》P32-6.1.6.4：隅撑应按照轴心受压构件设计。
《门规》P36-6.4.4.3：当外侧设有压型钢板的实腹式钢架柱内侧翼缘受压时，可沿内侧翼缘设置成对的隅撑，做为柱的侧向支撑，隅撑的另一端连接在墙梁上。
(受开窗情况限值)隅撑所承受的轴压力可按照公式计算，其中被支承翼缘的截面积和钢材强度应取钢架柱的值
《门规》P44-7.2.13
《门规》P44-7.2.14
21、抗风柱：
按照两端铰接计算，只承受风荷载和墙面荷载，不承受屋面传来的荷载。
22、天窗架：
一般采用双C檩对焊或者小的H型钢。
《抗规》P113-9.1.2.3：天窗架不宜从厂房结构单元第一开间开始设置，8度和9度时，天窗架宜从厂房单元端部第三柱间开始设置。
23、屋面板和墙面板：
《门规》P37-6.6.2：压型钢板厚度不应小于0.4mm，屋面外单板一般采用YX-760，墙面外单板采用YX-820，墙面内板和屋面内板可采用YX-900。
保温屋面双板中间采用玻璃棉。
屋面和墙面也可采用75mm 厚夹芯板。
24、柱脚锚栓：
《门规》P46-7.2.18~20：柱脚锚栓不承受剪力，由抗剪键承受，锚栓直径不小于24mm，采用双螺帽。
《门规》P48-8.2.5.10:二次灌浆的厚度铰接时不小于50mm，刚接时不小于100mm。
25、端板厚度:
《门规》P42-7.2.9：端板厚度不小于16mm。
26、构件翼缘宽厚比和腹板高厚比：
《门规》P23-6.1.1：工字形截面构件受压翼缘自由外伸宽度b与其厚度t之比不应大于15（Q235）,12.375(Q345);工字形截面梁和柱构件腹板的计算高厚比h w/t w不应大于250（Q235）,206.25(Q345)
《钢规》P57-5.4.1：
27、构件长细比：
《门规》P13-3.5.2
《钢规》P56-5.3.8~9
《抗规》P129-9.2.13
28、结构挠度控制：
《门规》P12-表3.4.2-2
《钢规》P120-A.1.1~2
29、结构侧移控制：
《门规》P12-表3.4.2-1
《钢规》P121-A.2.1~2
30、吊车工作级别：
起重机设计规范GB3811-83是这样划分的：考虑吊车繁重程度时，区分了吊车利用次数和荷载大小两种因素。
按吊车在使用期内要求的总工作循环次数分成10个利用等级，又按荷载达到其额定值的频繁程
度分成4个载荷状态（轻、中、重、特重）。
根据要求的利用等级和荷载状态，确定了吊车的工作级别，工分成8个级别
A1~A8，A1~A3对应轻级，A4~A5对应中级，A6~A7对应重级，A8为对应特重级。
31、吊车梁材质：
因其频繁使用，建议采用Q235C或者Q345C。
32、吊车梁制动板和制动桁架的设置：
《钢规》P89-8.5.9：当吊车桁架和重级工作制吊车梁跨度等于或者大于12m，或者轻、中级工作制吊车梁跨度等于或者大于18m时，宜设置辅助桁架和下翼缘水平支撑系统。
33、吊车梁横向加劲肋的设置
《钢规》P88-8.5.6：吊车梁横向加劲肋的宽度不宜小于90mm。
在支座处的横向加劲肋应在腹板两侧成对布置，并与梁上下翼缘刨平顶紧；中间横向加劲肋的上端应与梁上翼缘刨平顶紧，在重级工作制吊车梁中，中间横向加劲肋宜在腹板两侧成对布置，而中、轻级工作制吊车梁则可单侧或者两侧错开设置。
在焊接吊车梁中，横向加劲肋不得与受拉翼缘相焊，但可与受压翼缘焊接，中间横向加劲肋的下端宜在受拉翼缘50～100mm处断开，其与腹板的连接焊缝不宜在肋下端起落弧。
当吊车梁受拉翼缘（或吊车桁架下弦）与支撑连接时，不宜采用焊接。
34、吊车梁突缘支座设置：
《钢规》P85-8.4.12：梁的端部支承加劲肋的下端，按照端面承压强度设计值进行计算时，应刨平顶紧，其中突缘加劲板的伸出长度不得大于其厚度的2倍。
35、结构阻尼比：
《抗规》P124-9.2.5：单层厂房的阻尼比，可依据屋盖和围护墙的类型，取0.045~0.05.
感谢您的支持与配合，我们会努力把内容做得更好！。
