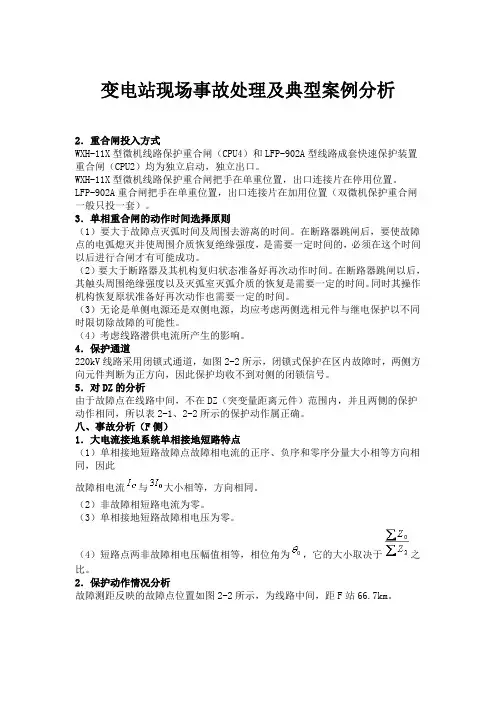

第八、九讲 变电站事故处理及典型案例分析

2010年7月30日
主讲 种衍师
2
变电站事故处理方法
第一节 事故处理的基本原则
� 电气设备和电力系统，在运行中常常会发生 各种异常和故障现象。正确及时地处理各种 异常和故障，是变电运行值班人员一项重要 的基本职责。
3
一、电网发生事故时变电运行值班人员应 报告的事项 电网发生事故时，变电运行值班人员应迅速 正确地向值班调度员报告下列情况： � 1．跳闸断路器（名称、编号）及时间、现象。 � 2．继电保护和自动装置动作情况，故障录波 及测距。 � 3．表计指示、出力、频率、电压、潮流、设 备过载等情况。 � 4．人身安全和设备运行异常情况。
�
2010年7月30日
主讲 种衍师
4
二、事故处理变电运行值班人员自行处理的事项
� � � � � �
�
�
为了迅速处理事故，防止事故扩大，下列情况无须等待调度指 令，事故单位可自行处理，但事后应尽快报告值班调度员。 1．对人身和设备安全有威胁时，根据现场规程采取措施。 2．站用电全停或部分停电时，恢复送电。 3．电压互感器保险熔断或二次开关跳闸时，将有关保护停用。 4．将已损坏的设备隔离。 5．电源联络线跳闸后，断路器两侧有电压，恢复同期并列或 并环。 6．安全自动装置（如切机、切负荷、低频解列、低压解列等 装置）应动未动时手动代替。 7．调度规程及变电站现场运行规程明确规定可不等待值班调 度员指令自行处理者。
2010年7月30日
主讲 种衍师
18
一、变压器的异常及故障处理
�
� � � � �
9．变压器有下列情况之一者，应立即报告调度申 请停运，若有运用中的备用变压器，应首先考虑 将其投入运行： （1）套管有严重的破损和放电现象。 （2）防爆管或压力释放阀启动喷油，变压器冒烟 着火。 （3）变压器声响明显增大，且可听见内部有爆裂 或放电声。 （4）严重漏油或喷油，使油面下降到低于油位计 的指示限度。 （5）在正常负载和冷却的条件下，因非油温计故 障引起的变压器上层油温异常且不断升高。
2010年7月30日
主讲 种衍师
26
四、SF6全封闭组合电器（GIS）的 异常及故障处理
�
� � � �
4．储能电动机有下列情况之一，应停用并检 查处理： （1）打压超时。 （2）压缩机超温。 （3）机体内有撞击异声。 （4）电动机过热、有异声、异味或转速不正 常。
变电站事故处理方法
第八讲
变电站事故处理方法
主讲：种衍师 国家电网公司优秀工程技术专家 国家职业技能鉴定考评员 中国电力行业仿真培训高级教师 中国电力培训网兼职教师 国家电网技术学院兼职教师
2010 年7月31日于兰州
1
第八讲 变电站事故处理方法
第一节 第二节 第三节 第四节 事故处理的基本原则 高压电气设备的异常及故障处理 二次系统及站用电系统的异常及故障处理 变电站常见异常及故障处理方法
主讲 种衍师
7
五、具有两个及以上电源的变电站母线 电压消失时的处理原则
�
�
现场值班人员在每条母线上保留一个电源线路断 路器，断开其他断路器（如双母线均分布有电源 时，应先断开母联断路器），一面检查母线，一 面报告值班调度员。 装有备用电源自投装置的变电站母线电压消失， 备用电源自投装置拒动时，现场值班人员不必等 待调度指令，立即拉开供电电源线路断路器，合 上备用电源断路器，若母线仍无电压，立即拉开 备用电源断路器，再拉开其他断路器。一面检查 母线，一面报告值班调度员。
2010年7月30日 主讲 种衍师 19
二、高压断路器的异常及故障处理
� � � � � � � � �
1．有下列情况之一，应报告调度并采取措施退出运行： （1）引线接头过热。 （2）多油断路器内部有爆裂声。 （3）套管有严重破损和放电现象。 （4）油断路器严重漏油，看不见油位。 （5）少油断路器灭弧室冒烟或内部有异常声响。 （6）空气、液压机构失压，弹簧机构储能弹簧损坏。 （7）SF6断路器本体严重漏气，发出操作闭锁信号。 （8）油断路器的油箱内有异声或放电声，线卡、接头 过热。
2010年7月30日
主讲 种衍师
20
二、高压断路器的异常及故障处理
�
�
�
2．SF6气体压力突然降低，发出分、合闸闭锁信 号时，严禁对该断路器进行操作；进入开关室内 应提前开启排风设备，必要时应佩戴防毒面具。 3．真空断路器合闸送电时，发生弹跳现象应停 止操作，不得强行试送。 4．当断路器所配液压机构打压频繁或突然失压 时应申请停电处理，必须带电处理时，在未采取 可靠防慢分措施前，严禁人为启动油泵。
主讲 种衍师 14
2010年7月30日
一、变压器的异常及故障处理 5．油浸风冷装置故障： � 油浸风冷变压器失去全部风扇时，顶 层油温不超过65℃，允许带负载运行。 当顶层油温超过65℃而风扇不能恢复 时，应立即报告调度。
�
2010年7月30日
主讲 种衍师
15
一、变压器的异常及故障处理
� � � �
2010年7月30日 主讲 种衍师 12
一、变压器的异常及故障处理
� � �
�
3．过负载： （1）有严重缺陷的变压器和薄绝缘变压器不准 超过额定电流运行。 （2）超额定电流方式下运行时，若顶层油温超 过105℃时，应立即降低负载，应将过负载的数 值、持续时间、顶层油温和环境温度以及冷却装 置运行情况报告调度并记入变压器技术档案。 （3）各类负载状态下的电流和温度限值，应遵 守制造厂有关规定，若无制造厂规定时，可按 DL/T572-1995《电力变压器运行规程》相关规定 执行。
�
6．强油风冷装置故障： （1）工作电源故障时，应立即检查冷却系统的运行情况，找 出故障原因并及时排除，恢复正常运行。 （2）当工作、备用或辅助冷却器出现故障时，应及时处理。 具体步骤应写入《变电站现场运行规程》。 （3）当发出“辅助、备用冷却器控制电源失电”信号时，应检 查辅助、备用冷却器控制回路的空气断路器或熔断器有无异 常，如无明显故障点，可试送一次，若故障仍不能排除，应 报告处理。 （4）强油风冷变压器，当冷却系统故障切除全部冷却器时， 允许带额定负载运行20min.如20min后顶层油温尚未达到 75℃，允许上升到75℃，但这种情况下的最长运行时间不得 超过1h。
�
2010年7月30日
主讲 种衍师
22
三、高压隔离开关的异常及故障处理
�
�
�
5．隔离开关合上后，触头接触不到位，应采取 下列方法处理：属单相或差距不大时，可采取 相应电压等级的绝缘棒调整处理；属三相或单 相差距较大时，应停电处理。 6．隔离开关拉、合闸时如发现卡涩，应检查传 动机构，找出原因并消除后方可进行操作。 7．隔离开关的电动机电源应在拉、合操作完毕 后断开，当电动操作不能进行拉、合时应停止 操作，查明原因后再操作。
2010年7月30日
主讲 种衍师
21
三、高压隔离开关的异常及故障处理
� �
�
�
1．当隔离开关拉不开时，不得强行操作。 2．运行中隔离开关支柱绝缘子断裂时，严禁 操作此隔离开关，应立即报告调度停电处理。 3．操作配置接地隔离开关的隔离开关，当发 现接地隔离开关或断路器的机械联锁卡涩不能操 作时，应立即停止操作并查明原因。 4．发现隔离开关触头过热、变色，应报告调 度。
� � � � �
2．运行中发生SF6气体泄漏时，应进行如下处理： （1）以发泡液法或气体检漏仪对管道接口、阀门、法 兰罩、盆式绝缘子等进行漏气部位查找。 （2）确认有泄漏，将情况报告调度并加强监视。 （3）发出“压力异常”、“压力闭锁”信号时，应检查表 计数据，判断继电器或二次回路有无误动。 （4）如确认气体压力下降发出“压力异常”信号，应对 漏气室及相关连接的管道进行检查；在确认泄漏气室 后，关闭与该气室相连接的所有气室管道阀门，并监视 该气室的压力变化，尽快采取措施处理。如确认气体压 力下降发出“压力闭锁”信号且已闭锁操作回路，应将操 作电源拉开，并锁定操动机构，立即报告调度。
2010年7月30日 主讲 种衍师 16
一、变压器的异常及故障处理
Baidu Nhomakorabea� �
�
� � � � � �
7．瓦斯保护动作： （1）瓦斯保护信号动作时，应立即对变压器进行检 查，如气体继电器内有气体，则应记录气量，观察气体 颜色，并将检查结果报告主管部门。 （2）瓦斯保护动作跳闸后，立即报告调度和主管部 门，原因不清，未排除故障不得试送。应重点考虑下列 因素： 1）压力释放阀动作情况。 2）吸湿器是否阻塞。 3）必要的电气试验及油、气分析。 4）继电保护装置及二次回路有无故障。 5）是否发生穿越故障，继电器触点误动。 6）变压器外观有无明显反映故障性质的异常现象。
11
一、变压器的异常及故障处理
� � � � �
2．油温异常： （1）检查校验温度测量装置。 （2）检查变压器冷却装置和变压器室的通风情况 及环境温度。 （3）检查变压器的负载和绝缘油的温度，并与相 同情况下的数据进行比较。 （4）变压器在各种超额定电流方式下运行，若顶 层油温超过105℃时，应立即降低负载。在正常负 载和冷却条件下，变压器温度不正常并不断上 升，则认为变压器已发生内部故障，应立即将变 压器停运。
�
2010年7月30日
主讲 种衍师
6
四、双电源线路故障断路器跳闸时的处理原则 1．两端有电源的线路故障断路器跳闸， 根据调度指令进行处理。 � 2．无重合闸、重合闸停用或拒动时，应 立即强送一次，强送不成，不再强送。 � 3．有重合闸重合不成，一般应强送一 次，强送不成，不再强送。
�
2010年7月30日
2010年7月30日 主讲 种衍师 8
六、事故处理的原则 1．尽快限制事故发展．消除故障根源， 解除对人身和设备的威胁。 � 2．设法保持设备继续运行，以保证对用 户和线路的供电正常。 � 3．尽快对停电的用户和线路恢复供电。 � 4．调整运行方式，恢复正常运行。
�
2010年7月30日
主讲 种衍师
2010年7月30日 主讲 种衍师 5
三、单电源线路故障断路器跳闸时的处理原则 1．线路无重合闸或重合闸拒动时，现场 值班人员不必等待调度指令，应立即强送 一次，再向调度汇报（发现明显故障点、 空载线路、电缆除外）。 � 2．线路重合不成或重合闸停用时，根据 调度指令强送一次，强送不成，不再强送。
2010年7月30日
主讲 种衍师
23
四、SF6全封闭组合电器（GIS）的 异常及故障处理
� � �
1．有下列情况之一者应立即报告调度，申 请停运： （1）设备外壳破裂或严重变形、过热、冒 烟。 （2）防爆隔膜或压力释放器动作。
2010年7月30日
主讲 种衍师
24
四、SF6全封闭组合电器（GIS）的 异常及故障处理
2010年7月30日 主讲 种衍师 25
四、SF6全封闭组合电器（GIS）的异常 及故障处理
�
�
� �
3．SF6气体大量外泄，进行紧急处理时的注意 事项： （1）工作人员进入漏气设备室或户外设备10m 内，必须穿防护服、戴防护手套及防毒面具。 （2）室内开启排风装置15min后方可进入。 （3）在室外应站在上风处进行工作。
9
变电站事故处理及典型案例分析
第二节 高压电气设备的异常及故障处理
10
一、变压器的异常及故障处理 1．下列异常应报告调度主管部门并加 强监视： � （1）设备接头过热。 � （2）轻瓦斯保护动作。 � （3）变压器内部出现异常声响。 � （4）变压器漏油致使油位下降。
�
2010年7月30日
主讲 种衍师
2010年7月30日 主讲 种衍师 17
一、变压器的异常及故障处理
� �
� � � �
8．差动保护动作： （1）检查差动保护范围内的设备短路烧伤痕 迹。 （2）有无明显反映故障性质的异常现象。 （3）瓦斯及压力释放阀动作情况。 （4）变压器其他继电保护装置的动作情况。 （5）必要的电气保护装置的动作情况。
2010年7月30日
主讲 种衍师
13
一、变压器的异常及故障处理
� �
� �
4．有载调压装置失灵： （1）调压装置在电动调压过程中发生“连动” 时应立即拉开调压装置电源，如分接开关在过 渡状态，可手动摇至就近的分接开关档位。 （2）在调压过程中发现分接指示器变化， 而电压无变化时，禁止进行调压操作。 （3）单相有载调压变压器其中一相分接开 关不同步时，应立即在分相调压箱上将该相分 接开关调至所需位置，若该相分接开关拒动， 则应将其他相调回原位。
