华诚金属网：电炉高碳锰铁
中碳锰铁冶炼方法
中碳锰铁冶炼方法1.引言1.1 概述概述中碳锰铁是一种重要的冶金材料，用途广泛，广泛应用于钢铁、化工、电力等行业。
中碳锰铁的生产过程涉及到一系列的冶炼方法，这些方法对于锰铁的品质、成本和环境影响有着重要的影响。
本文将重点介绍几种常见的中碳锰铁冶炼方法，以期能够对相关冶炼技术有一个全面的了解。
锰铁是由锰和铁两种元素组成的合金，其中锰的含量一般在25~80之间。
通过将锰矿石与高温下的还原剂进行反应，可以得到锰铁合金。
然而，不同的冶炼方法在还原剂的选择、温度控制、反应条件等方面存在差异，因此产生的锰铁合金在成分、纯度和品质上也会有所不同。
1. 高炉法高炉法是一种常用的中碳锰铁冶炼方法。
通过将矿石与焦炭等还原剂一起投入到高炉中，利用高炉内高温的还原环境进行反应，使锰矿石中的锰得以还原生成锰铁合金。
这种方法具有生产效率高、能耗低的优点，但同时还存在一些问题，比如还原物料的选取、温度的控制等方面的挑战。
2. 电炉法电炉法是另一种常见的中碳锰铁冶炼方法。
该方法利用电炉的电能加热作用，将锰矿石与还原剂在高温下进行反应。
与高炉法相比，电炉法能够更加精确地控制温度和反应条件，从而获得更高纯度的锰铁合金。
然而，电炉法的能耗较高，成本相对较高。
总的来说，中碳锰铁冶炼方法的选择对于锰铁合金的品质、成本和环境影响有着重要的影响。
不同的冶炼方法各有优缺点，需要根据具体情况选择适合的方法。
随着科技的发展和技术的进步，人们对于中碳锰铁冶炼方法的研究和改进将会不断推进，为锰铁冶炼行业的发展带来新的机遇和挑战。
文章结构部分的内容可以如下编写：1.2 文章结构本文将从以下几个方面展开对中碳锰铁冶炼方法进行介绍和分析：1. 引言：首先，我们将简要概述中碳锰铁冶炼方法的背景和重要性，以及目前存在的问题和挑战。
2. 正文：接下来，文章将详细介绍两种主要的中碳锰铁冶炼方法，并对它们的工艺原理、工艺流程、优势和不足进行全面剖析。
2.1 锰铁冶炼方法1：在这一节中，我们将介绍第一种中碳锰铁冶炼方法的基本原理和工艺流程，并探讨其在产量、质量和经济方面的优缺点。
锰铁高炉冶炼与电炉冶炼的区别
冶炼篇锰铁高炉冶炼与电炉冶炼的区别发布时间：2011年07月19日我要发布《全球铁合金网》锰铁：锰和铁组成的铁合金。
主要分类：高碳锰铁（含碳为7%）、中碳锰铁（含碳1.0~1.5%）、低碳锰铁（含碳0.5%）、金属锰、镜铁、硅锰合金。
高炉冶炼一般采用1000米3以下的高炉，设备和生产工艺大体与炼铁高炉相同。
锰矿石在由炉顶下降的过程中，高价的氧化锰(MnO2，Mn2O3，Mn3O4)随温度升高，被CO逐步还原到MnO。
但MnO只能在高温下通过碳直接还原成金属，所以冶炼锰铁需要较高的炉缸温度，为此炼锰铁的高炉采用较高的焦比(1600公斤/吨左右)和风温(1000℃以上)。
为降低锰损耗，炉渣应保持较高的碱度(CaO/SiO2大于1.3)。
由于焦比高和间接还原率低，炼锰铁高炉的煤气产率和含CO量比炼铁高炉为高，炉顶温度也较高(350℃以上)。
富氧鼓风可提高炉缸温度，降低焦比，增加产量，且因煤气量减少可降低炉顶温度，对锰铁的冶炼有显著的改进作用。
电炉冶炼锰铁的还原冶炼有熔剂法（又称低锰渣法）和无熔剂法（高锰渣法）两种。
熔剂法原理与高炉冶炼相同，只是以电能代替加热用的焦炭。
通过配加石灰形成高碱度炉渣(CaO/SiO2为1.3～1.6)以减少锰的损失。
无熔剂法冶炼不加石灰，形成碱度较低（CaO/SiO2小于1.0）、含锰较高的低铁低磷富锰渣。
此法渣量少，可降低电耗，且因渣温较低可减轻锰的蒸发损失，同时副产品富锰渣（含锰25～40％）可作冶炼锰硅合金的原料，取得较高的锰的综合回收率（90％以上）。
现代工业生产大多采用无熔剂法冶炼碳素锰铁，并与锰硅合金和中、低碳锰铁的冶炼组成联合生产流程。
现代大型锰铁还原电炉容量达40000～75000千伏安，一般为固定封闭式。
熔剂法的冶炼电耗一般为2500～3500千瓦•时/吨，无熔剂法的电耗为2000～3000千瓦•时/吨。
锰硅合金用封闭或半封闭还原电炉冶炼。
一般采用含二氧化硅高、含磷低的锰矿或另外配加硅石为原料。
冶炼高碳锰铁的冶炼原理
冶炼高碳锰铁的冶炼原理高碳锰铁是一种重要的冶金原料，主要用于生产不锈钢和合金钢。
它含有较高的锰和碳含量，能够提高钢铁的硬度和强度。
高碳锰铁的冶炼原理主要包括选矿、破碎、烧结矿制备、炉料配制、还原炉冶炼和精炼等过程。
首先，冶炼高碳锰铁的第一步是选矿。
通过对锰矿石的采集、破碎、筛分和洗涤等工艺，将矿石中的杂质和不需要的元素去除，得到纯净的锰矿。
接下来，选矿后的锰矿进一步进行破碎，将块状的矿石压碎成适当的颗粒大小，方便后续的矿石处理和还原冶炼过程。
然后，经过破碎的锰矿与一定比例的焦炭混合后，在高温条件下进行烧结矿制备。
烧结矿是将锰矿和焦炭通过烧结设备加热烧结，使其在一定程度上熔结成块，提高了矿石和焦炭的还原性，增加了冶炼的效率。
在配制炉料过程中，根据锰矿和焦炭的质量比例，添加一定比例的石灰石、白云石等辅助冶金矿石，以及一些草木灰、木屑等添加剂，来调整炉料的成分和性质，以提高还原冶炼过程的效果。
然后，经过炉料装填，开始还原炉冶炼过程。
冶炼高碳锰铁的通用工艺是采用电炉冶炼。
在还原炉中，将预先制备好的炉料加入电炉中，通过电弧加热和还原剂（一般为焦炭）的作用，使炉内炉料发生还原反应。
反应过程中，锰矿中的锰氧化物被还原为锰金属，并与碳一起形成高碳锰铁。
同时，一些杂质和不需要的元素会在还原过程中被固态或气态生成物带出。
最后，高碳锰铁需要进行精炼。
精炼是通过熔炼和去除杂质的过程，来提高高碳锰铁的质量和纯度。
通常采用转炉进行精炼，通过氧枪喷吹氧气，使高碳锰铁中的碳氧化生成一氧化碳和二氧化碳气体，同时氧气还能氧化和吹除一些杂质元素。
经过多次精炼，高碳锰铁的碳含量被降低，同时其锰含量得到保持，以达到所需的产品质量要求。
综上所述，冶炼高碳锰铁的原理包括选矿、破碎、烧结矿制备、炉料配制、还原炉冶炼和精炼等过程。
这些过程的目的是通过矿石的净化、破碎、烧结、还原和精炼等步骤，从锰矿中提取出纯净的高碳锰铁，用于生产不锈钢和合金钢，以满足不同行业对高强度、高硬度材料的需求。
高碳锰铁的高炉法和电炉法生产
书山有路勤为径，学海无涯苦作舟高碳锰铁的高炉法和电炉法生产高碳锰铁的生产方法有高炉法和电炉法两种。
下面分别介绍这两种方法的特点。
(1)高炉法。
高碳锰铁最早是采用高炉生产的，其产量高，成本低，目前国内外还在广泛采用.我国江西新余铁合金厂、山西阳泉铁合金厂为高炉生产高碳锰铁的定点厂家。
高炉法是把锰矿、焦炭和石灰等原料分别加人高炉内进行冶炼、得到含锰52%-76 写、含磷。
.4%-0.6%的高炉锰铁。
由于高炉与电炉冶炼高碳锰铁唯一的区别是热源不同，所以两者的炉体结构、几何形状及操作方法不一样，但两种炉子冶炼高碳锰铁的原理是相同的。
但是.两种炉子使用同一种锰矿冶炼时得到的产品磷含量不一样，高炉产品约高于电炉产品。
.07%-0. 11%。
这是由于高炉冶炼的炉料组成中的焦炭配量为电炉冶炼时的5-6 倍，因而焦炭中有更多的磷转人合金内，而且高炉冶炼时的炉膛温度较低，因而冶炼过程中磷的挥发量较电炉低约10%, (2)电炉法。
电炉法冶炼高碳锰铁有三种方法。
1)无熔剂法。
对于含氧化锰较高的富锰矿，可以用无熔剂法冶炼锰铁、冶炼时炉料中不配加石灰，设备和操作类似硅铁，并且是在还原剂不足的条件下采用酸性渣操作。
炉膛温度比熔剂法低约1320-1400 *C，用这种方法生产既要获得合格的高碳锰铁，又要得到含锰大于vG 鉴供冶炼硅锰合金用的低磷、低铁富锰渣。
此时锰的分配如下:入合金率为58%-60%，入渣率为30D%-32D%D，挥发10YO。
显然，用无熔剂法冶炼高碳锰铁必须使用含锰高的富锰矿，并且要求矿中有颇低的磷含量。
该法虽然锰的回收率低，但用富锰渣冶炼硅锰合金时还可以回收绝大部分的锰，其锰的总回收率比熔剂法高。
无熔剂法冶炼高碳锰铁的过程是连续的，炉料随着熔化过程不断加入炉内，料批可由300kg 锰矿、60 - 70kg 焦炭、1520kg 钢屑组成。
无熔剂法冶炼时，产品单位电耗很低，并且容易生产出低硅的高碳锰铁，这是因为大部分硅富集到渣。
高碳锰铁研究报告
高碳锰铁研究报告
高碳锰铁是一种重要的合金材料，其在钢铁生产、铸造、矿山等方面具有广泛的应用。
近年来，随着经济发展和技术进步，高碳锰铁的需求量不断增加，为了满足市场需求和提
高产品品质，对高碳锰铁的研究也变得越来越重要。
高碳锰铁是一种含锰75%以上、碳1.0%以上的铁锰合金，其主要组成为Mn、Fe、C、
Si等元素。
高碳锰铁的主要用途是作为钢铁生产的脱氧剂、增碳剂和合金添加剂。
由于高碳锰铁的添加可以改善钢铁的物理机械性能，提高钢铁的硬度、韧性、耐磨性等，因此在
工业生产中广泛应用。
高碳锰铁的生产主要有两种方法，即短流程生产法和长流程生产法。
短流程生产法是
指将锰矿和煤等物质直接添加到高炉中熔炼，属于低效率生产方式，但是其产品品质更加
稳定，适用于高端钢铁生产。
长流程生产法是指将锰矿经过物理或化学处理后，与其他原
材料混合加入到连铸过程中，由于生产过程更加复杂，因此需要更高的技术水平和设备投入。
在高碳锰铁的研究中，针对其合金化对钢铁性能的影响是研究的重点之一。
通过合理
的高碳锰铁添加，可以显著提高钢铁的强度、硬度、韧性、耐磨性等性能，同时也可以改
善钢铁的冶炼过程，减少成本和环境污染。
此外，在高碳锰铁生产中，研究其物理和化学
性质也是非常关键的。
通过测定高碳锰铁的性质，可以为其合理的添加提供科学依据，并
且有助于提高高碳锰铁的生产效率和产品品质。

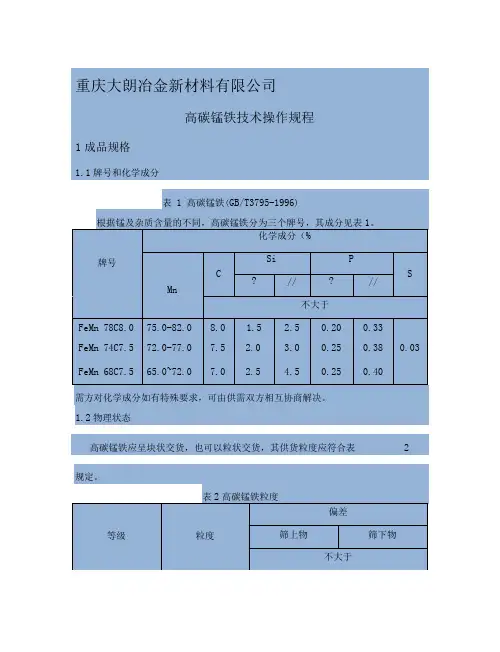

高碳锰铁技术操作规程
砖外侧不留弹性层，湿砌。
& 23通气孔向上至炉墙最上缘，出口用砖覆盖上。
& 24出铁口流槽砌筑
8.24.1流槽铁板上面与两侧铺一层石棉板，在上面摆好两块加工过的小碳砖(400+600 mm),两侧用粘土砖卡住，外碳砖(600 mm)必须长出流槽铁板100〜150 mm 8.24.2碳砖缝隙与流槽碳砖表面铺填电极糊，使其烧结牢固。
& 25炉衬砌筑完毕，拆除木方、木板，将炉膛清扫干净。
8.26炉底水平碳砖与炉墙立碳砖交接处，用熔化好的电极糊打结围角.高50〜100 mm 倾斜成450。
'
8.27炉底与立碳砖贴砌一层粘土砖作保护层，要求全部湿砌，贴紧，砖
缝严密，泥浆饱满。
9冷捣糊炉衬砌筑
冷捣糊砌筑方法：炉壳没有石棉板、弹性层。
炉底、炉壳用冷捣糊捣打,
炉衬砌筑图。
12.5 MVA电炉冷捣糊炉衬开炉特点:
也="■
九U・
II I」L
■-J
=—-I. -j—J 1
Ki-
TkD YB/T2805-1997
理化指标及性能
0.2 MP 重烧线变
化2h(%)
120
400 400
抗渣性
MgO CaO
C)
C) (MP
a)
140 165
0C 0C
730 350 4.5 +0. 1,
-0.
200
550 8.8 .
5
< 8。
2024年低碳锰铁市场规模分析
2024年低碳锰铁市场规模分析简介低碳锰铁是一种重要的合金材料，广泛应用于钢铁、冶金和电力行业。
本文将对低碳锰铁市场规模进行分析，旨在了解其当前市场规模和未来的发展趋势。
市场规模分析低碳锰铁市场规模是衡量该产品在经济中所占份额的重要指标。
市场规模的分析可以帮助我们了解低碳锰铁的市场潜力和发展前景。
当前市场规模低碳锰铁市场目前正面临着快速增长的趋势。
2019年，全球低碳锰铁市场规模达到了X万吨，预计到2025年，这一数字将增加到X万吨。
这主要是由于钢铁需求的增加以及新能源领域的发展所推动的。
市场地理分布低碳锰铁市场主要分布在亚太地区、欧洲和北美地区。
亚太地区在低碳锰铁市场中占据主导地位，其市场规模占全球总市场规模的X％。
欧洲和北美地区紧随其后，分别占市场规模的X％和X％。
市场发展趋势低碳锰铁市场在未来几年内将继续保持稳定增长的趋势。
以下是市场发展的几个重要趋势：1.技术创新：制造商不断努力改进生产工艺和技术，以提高低碳锰铁的质量和成本效益，并满足不断增长的市场需求。
2.新能源行业的增长：低碳锰铁在新能源行业中的应用日益增多，特别是在电池制造领域。
随着可再生能源的发展和电动汽车市场的扩大，对低碳锰铁的需求将进一步增加。
3.环境意识的提高：全球对减少碳排放的需求越来越强烈，低碳锰铁作为一种绿色合金材料具有很大的发展潜力。
随着环保政策的引导，低碳锰铁市场有望继续增长。
结论低碳锰铁市场是一个具有良好发展前景的行业。
随着全球经济的发展和新能源行业的兴起，对低碳锰铁的需求将继续增加。
制造商应该继续进行创新和技术改进，以满足市场需求并保持竞争力。
提示：这篇文档仅用于参考和学习使用，不得用于商业目的。
中频炉冶炼金属锰锭的原理
中频炉冶炼金属锰锭的原理中频炉是一种用来炼制金属的高效能工业电炉，其原理是利用电磁感应生成的涡流损耗将电能转化为热能，从而提高炉内的温度。
中频炉广泛应用于锂离子电池、有色金属和钢铁冶炼等行业，非常适用于炼制金属锰锭。
中频炉的主要构造包括电源系统和炉体系统两部分。
电源系统由电源和电容器组成，电源将低频交流电转换为高频电能，然后通过电容器将高频电流供给到炉体系统。
炉体系统主要由感应线圈组成，感应线圈将高频电流通过感应原理转换成高频磁场，从而使炉内的物料发生感应加热。
在炉体系统中，金属锰作为原料被加入到炉膛中。
当高频电流通过感应线圈产生的磁场穿过金属锰时，磁场产生涡流，在涡流的作用下，金属锰产生频繁的摩擦和碰撞，从而导致金属锰的微粒之间的分子运动，使其温度逐渐升高。
当达到熔点时，金属锰开始熔化，形成熔池。
熔池是金属锰炼制的关键部分，其温度通常控制在1500摄氏度至1600摄氏度之间。
为了保持熔池的温度稳定，炉体系统中通常会设置温度控制装置。
一旦温度超过设定值，温度控制装置便会自动调整炉体系统的电磁感应功率，以使温度保持在设定范围内。
在金属锰完全熔化后，锰锭可以通过倾炉设备从炉膛中取出。
然后，熔化的金属锰被注入到锰锭模具中，待其冷却凝固后，锰锭即可制成。
制成的锰锭具有高纯度和良好的晶体结构，可用于制造不锈钢、合金材料等。
中频炉冶炼金属锰锭的原理可总结为以下几点：1. 通过电源系统将低频交流电转换为高频电能，并以高频电流的形式供给到炉体系统。
2. 通过感应线圈在炉体系统中产生高频磁场，使金属锰产生涡流并发生感应加热。
3. 在高温下，金属锰熔化形成熔池。
4. 通过温度控制装置控制熔池的温度，使其保持在设定范围内。
5. 将熔化的金属锰倾入模具中，待冷却凝固后制成金属锰锭。
中频炉冶炼金属锰锭的原理简单而高效，能够实现对金属锰的快速熔化和制备，具有良好的经济效益和推广价值。
高碳锰铁生产原理
高碳锰铁生产原理
高碳锰铁生产是指利用高碳铁和高纯氧化锰矿石为原料，通过电炉还原炼铁法生产的一种铁合金。
其生产原理如下：
1. 准备原料：使用高纯度的氧化锰矿石（主要成分为氧化锰）和高碳铁作为原料。
其中，氧化锰矿石需要破碎、磨细，以提高还原反应速率。
2. 配料：按照一定的配料比例将氧化锰矿石和高碳铁混合均匀。
3. 加热炉料：将配料加入电炉，并逐渐加热到炉料开始熔化的温度。
在加热过程中，炉料逐渐熔化并形成液体相。
4. 还原反应：在熔化状态下，向炉内注入高纯氧气。
高温下，氧气与炉料中的碳和锰发生强烈的还原反应，生成一定含量的锰和碳的铁合金。
5. 除渣：在还原反应进行的同时，还要进行炉渣的处理。
炉渣中的杂质被氧化锰吸附，并被带出炉外。
6. 取样检测：在还原反应结束后，从炉内取出样品进行检测，根据检测结果对合金成分进行调整。
7. 出炉：将合金从电炉中取出，并进行冷却处理。
高碳锰铁生产过程结束。
总的来说，高碳锰铁生产主要通过将高纯氧化锰矿石与高碳铁
混合加热，并注入氧气进行还原反应来得到。
过程中需要控制好温度和配料比例，以保证所得到的合金符合要求。
高碳锰铁生产工艺
高碳锰铁生产工艺高碳锰铁是一种重要的铁合金材料，广泛应用于钢铁行业。
下面介绍一种常见的高碳锰铁生产工艺。
首先，原料的选择十分关键。
生产高碳锰铁的主要原料是锰矿石和焦炭。
锰矿石中锰的含量需达到一定标准，一般选择锰含量超过35%的矿石。
焦炭则用作还原剂，提供热量和碳源。
第二步是原料的准备。
首先将锰矿石经过粉碎、筛分、烘干等处理，使其达到一定颗粒度。
焦炭也需要经过破碎处理，以适应后续的高温反应。
经过处理后的原料，将锰矿石和焦炭按一定的比例混合均匀。
接下来是高碳锰铁的炼制过程。
通常采用炉内炼钢法进行生产。
炉内炼钢法是将原料放入电弧炉中进行加热和冶炼。
首先将电弧炉预热至一定温度，然后将混合好的锰矿石和焦炭逐步投入炉内。
电弧炉内采用直流电弧，将电能转化为热能，使原料迅速升温。
在高温下，锰矿石中的锰被还原为液态锰铁，与焦炭中的碳发生反应产生高碳锰铁合金。
整个过程需要控制炉内的温度、气氛等参数，并对产生的废气进行处理。
最后一步是冶炼渣的处理。
在高碳锰铁炼制过程中，还会产生一定量的渣。
渣是由非金属物质和冶金反应中不完全还原的物质组成。
渣中含有一定的锰元素，因此可以通过后续的处理再回收利用。
一般采用湿法处理，将渣浸出其中的锰，再通过浓缩、干燥等步骤得到富锰的产品。
高碳锰铁生产工艺存在一定的环境问题。
首先是废气排放。
在炼制过程中，会产生大量的废气，含有一定的二氧化硫和氮氧化物等有害物质和气味。
为了减少环境影响，可以采用沉积尘埃的方法收集和处理废气。
其次是渣的处理。
湿法处理渣的过程中，会产生一定的废水和固体废弃物，需要进行合理处理和处置。
综上所述，高碳锰铁生产工艺是将锰矿石和焦炭进行高温反应，得到高碳锰铁合金的过程。
该工艺需要控制温度、气氛等参数，并对产生的废气和渣进行处理。
在实际生产中，还需要关注环境问题，采取措施减少废气和渣的排放，保护环境。
锰铁市场需求低迷拉低价格
４ ２炉 Ｓ 利 用率较 低 时 ，配 料 比 中硅石 配人 量 ０ ｉ
大， 生产 Ｍｎ ５ Ｓｌ 品 １ｔ 批 中硅 石配入 量最 高 ６ 、ｉ８产 料
可达 ２０ｋ ， ７ ｇ综合 入炉 品位降低 至 ２ ％左 右 。 ６ 尽管 大 量 配 入 了 中锰 渣 等 高 碱 度 矿 物 但 炉 渣 碱 度 仍 然 较
并 根据 实际用 量对 理论计 算 进行反 推 ，分析 原 因并
及 时调 整 。
２ ２ ２ ２ 调 整炉 渣碱 度 尼 在 ０ ７ ．．． ． ５左右 ，并根 据 实 际炉渣碱 度不 断调整 。
２３ ． 技术 数据 的对 比
从表 ６中可 以看到 ，在 入炉 品位 基本 相 同的情 况下 ， ３月份 的各项 指标均 明显优 于 ２月份 。虽 然不 排除 ２月份 电炉 热停 多造成 的影 响 ，但 通过 ｓ 利用 ｉ 率 的提高 ， 品位 相 同的情况 下 ， 在 综合 入炉 品位得 到
表６ 指 标 对 比
的１ ／ ２炉 天减少 至 ９炉 ／ 。 天 通过此举有 效提高 了炉
温 ， 少 了热量损 失 ， 减 使锰 、 硅元素还 原更充分 。 ２ ２ ２ 配 料计算 ．． ２ ２ ２ １ 适 当提 高配 料 计算 中 Ｓ 利用 率 的设 定 ， ． ． ． ｉ
Ｔａ ６ Ｉ ｅ ｏ ｂ． ｎｄ ｘ ｃ ｍｐａ ｓ ｎ ｉ ｒ ｏ
温 的有效手 段 。
提 高 ， 过硅利 用率 的提高 ， 提高 了炉渣碱 度 ， 通 也 降
低 了渣 中跑锰 。
３ ４ 通 过 ｓ 利用 率 的提高 可 以促使 一系 列冶炼 指 ． ｉ 标优 化 。
今部分地区 ６ ＃ ５ 高碳锰铁交易价低于 ８０ 率得 到 了显著 的
锰系合金的冶炼
5 锰系合金的冶炼5.1 锰铁的牌号及用途锰铁是锰与铁的合金，其中还含有碳、硅、磷及少量其他元素。
电炉冶炼的锰铁，根据其含碳量的不同，又分为高碳锰铁（碳素锰铁）、中碳锰铁和低碳锰铁三种，其牌号及化学成分见表5-1表5-1 电炉锰铁牌号其化学成分（GB/T3795-96）在锰系合金中含有足够硅量的锰铁合金称为锰硅合金，其牌号及化学成分见表5-2。
表5-2 锰硅合金牌号及其化学成分（GB/T4008-96）注：硫为保证元素，其余均为必测元素含有极少量的其他元素，而其余均为锰的合金称为金属锰，其牌号及化学成分见表5-3表5-3金属锰牌号及其化学成分（GB2774-91）在锰系合金中还有一种含硅、碳、磷量与高碳锰铁相近，而含锰量仅为20%~30%，并且因其断面光亮如镜而得名的镜铁。
锰是钢铁生产中不可缺少的元素之一。
由于锰与氧、硫有较大的亲和力，常用锰铁作为炼钢的脱氧剂和脱硫剂。
另外，锰铁还作为炼钢的合金剂加入钢中，改善钢的机械性能，增加钢的强度、硬度、延展性和耐磨性等。
此外，锰铁还大量用于电焊条的生产，金属锰广泛用于生产锰青铜和铝合金。
在化学工业中也得到利用。
5.2 锰及其化合物的物理化学性质5.2.1 锰的主要物理化学性质相对原子量 54.938 密度 7300kg/m 3 熔点 l517K 沸点 2368K 熔点热 7.37kJ/mol 蒸发热 225.0 kJ/mol锰有四种变化形态,各种变态的晶格也不同： α——小于1000K 稳定，立方体； β——由l000K 到1374K 稳定，立方体； γ——由1374K 到1410K 稳定，面心四面体； δ——由1410K 到1517K 稳定，体心立方体。
转变热为：＝，；，；＝，H /81.2281H /J 2240H ∆→=∆→∆→δγαββαmol J mol mol /3J .1800。
锰的蒸气压力很大，易挥发，生产锰系合金时要防止锰的挥发损失，特别是冶炼金属锰，锰硅合金。
高碳锰铁矿热炉炉衬设计
高碳锰铁矿热炉炉衬设计摘要：高碳锰铁矿是一种重要的炼铁原料，它在生产过程中需要通过高温热炉熔炼。
而炉衬作为热炉的内部保护层，对于炉的寿命、效率和生产成本都具有重要影响。
本文针对高碳锰铁矿热炉炉衬设计进行了深入研究，提出了一种可行的炉衬设计方案，旨在提高热炉的使用寿命和生产效率，降低生产成本。
一、引言高碳锰铁矿是一种含有较高锰和碳的铁矿石，广泛应用于不同领域的需要高强度和耐磨性能的材料制备中。
在生产过程中，高碳锰铁矿需要通过高温热炉进行熔炼，以得到所需的合金产品。
而炉衬作为热炉内部的保护层，对于热炉的运行稳定性、能耗和生产成本都具有关键影响。
炉衬的设计和选择对于高碳锰铁矿热炉的性能和经济效益具有重要意义。
二、高碳锰铁矿热炉炉衬的要求1. 耐高温性能：高碳锰铁矿热炉的工作温度通常在1500℃以上，炉衬需要具有优异的耐高温性能，以保证在高温条件下不出现炉衬破损、脱落等现象。
2. 抗腐蚀性能：高碳锰铁矿热炉的工作环境通常包含一定的氧化性气体和金属熔渣，因此炉衬需要具有一定的抗腐蚀性能，以保证炉衬在潮湿、腐蚀性环境中长期稳定运行。
3. 耐磨性能：由于高碳锰铁矿热炉中产生的金属熔渣对炉衬具有一定的磨损作用，因此炉衬需要具有良好的耐磨性能，以延长炉衬的使用寿命。
三、高碳锰铁矿热炉炉衬设计方案1. 材料选择：针对高碳锰铁矿热炉的工作条件和要求，选择具有优异耐高温、抗腐蚀和耐磨性能的材料，如石墨、碳化硅、氧化铝等。
这些材料具有优异的高温稳定性和抗腐蚀性能，能够满足高碳锰铁矿热炉的工作要求。
2. 结构设计：在炉衬的结构设计上，应尽量减少炉衬的接缝和损伤部位，以降低炉衬的漏气和破损风险。
在炉衬的内部设计中，可以增加一定的冷却设备，以降低炉衬的工作温度，延长炉衬的使用寿命。
3. 安装及维护：在炉衬的安装过程中，应严格按照设计要求进行安装，并加强对炉衬的监测和维护工作，及时发现并处理炉衬的损伤和老化问题，以保证炉衬的长期稳定运行。
高碳铭铁合金危险辨识和风险评价
高碳铭铁合金危险辨识和风险评价高碳铭铁合金是一种广泛使用的合金材料，具有很高的强度和耐磨性。
然而，其生产和使用过程中存在一些潜在的危险性，需要进行辨识和评价，以确保安全生产和使用。
首先，高碳铭铁合金的生产过程中存在一定的危险。
在原料矿石的采矿过程中，可能会产生粉尘和有毒气体，对工人的健康造成潜在的危害。
因此，必须采取严格的防护措施，包括戴口罩、通风设施等，以减少对工人的危害。
其次，高碳铭铁合金在生产过程中需要进行高温熔炼和冷却，这也存在一定的危险性。
高温可能导致火灾和爆炸等事故的发生，而冷却过程中的温差也可能引起材料裂纹，增加工人受伤的风险。
因此，必须对生产设备进行严格监测和维护，确保工作环境的安全稳定。
另外，高碳铭铁合金的使用过程中也有一些潜在的危险。
由于高碳铭铁合金具有良好的导电性，一些使用不当可能导致电击事故的发生。
因此，在使用过程中必须严格遵守操作规程，戴好防护设备，确保使用者的人身安全。
此外，高碳铭铁合金中的一些合金元素，如铬、锰等，可能对环境造成污染。
在生产和使用过程中必须进行严格的废物管理和处理，以防止对环境的污染。
为了评估高碳铭铁合金的风险，我们可以采用风险矩阵方法。
首先，识别潜在的危险源和可能的事故后果，例如粉尘爆炸、火灾等。
然后，根据事故的概率和严重程度，进行风险评估，并确定相应的控制措施。
最后，建立应急预案，以应对事故的发生并降低其影响。
总之，高碳铭铁合金的生产和使用过程中存在一些潜在的危险，需要进行辨识和评价。
通过采取相应的防护措施和控制措施，可以确保高碳铭铁合金的安全生产和使用，避免事故的发生，并保护工人的人身安全和环境的健康。
高碳锰铁理化指标
冷却法炉衬材料理化指标
形砖
9、保护砖理化性能(YB/T5106-1993)
10、硅酸铝耐火纤维毡（GB3003-82）
注: 1)—指模子容重。
2）检测试样的焙烧温度需高于1350℃。
炉衬所用材料外形尺寸及外观质量
1.炭质材料
砖的外形尺寸及允许偏差按YB/T5192-1993之表1的规定。
外观质量
矿热炉用炭砖表面应平整, 断面组织不允许有空穴、分层和夹杂物。
其表面缺陷应该符合表2的规定。
2.高铝质材料
砖的尺寸偏差和外观应符合表3的规定。
砖的尺寸偏差和外观（mm）表3
3.粘土耐火砖
砖的尺寸偏差和外观应符合表4的规定表4。
铁合金厂锰铁合金电炉技改项目环评报告
****铁合金厂5000KVA铁合金电炉技改项目环境影响报告书**2 0 0 7 年 4 月目录1 总则 (1)1 总则1.1 任务由来昆钢铁合金厂分昆明、滇中、沾益三个片区，在岗职工682人，总电炉容量37MVA，现投入生产运行仅22mVA，全年生产铁合金35000吨。
主要产品为硅铁、锰铁、硅锰、硅钙铁和即将生产的复合脱氧剂及电石六个品种，产品供集团公司。
铁合金厂拥有一支稳定和技术过硬的职工队伍，经过几年的改革，职工的思想意识有了很大提高，各项生产经济技术指标均创造了历史最好水平。
但由于原料和上游产品提价，特别是地区电价居高，严重制约了铁合金主业的生产，使其产品没有竞争力，无法与市场接轨，仅依靠集团公司政策补贴维持生产。
随着国企改革的深化，铁合金厂如不寻求新的发展机遇，势必将被历史所淘汰。
从目前铁合金厂的生产来看，单一靠降低物耗来降低成本，已经没有空间了，只有从生产的主原料及电价着手，才能有效降低成本。
因此，铁合金厂要生存，要发展，要求效益，产品要与市场接轨只有向电力资源和矿产资源优势地区转移、调整，才有生存余地，产品才有市场竞争力，才是搞活和发展现有企业的有效途径。
为了紧跟集团公司的改革步伐，实现公司生产的铁合金产品价格与市场接轨的奋斗目标，经过一年多的探索和研究，铁合金厂形成了以稳定和提高现有生产水平，尽快将主业向矿产和电力资源优势地区转移及盘活国有闲置资产三个方面同时并进的改革发展决策。
为符合国家产业政策淘汰落后生产工艺，昆钢铁合金厂对**分厂进行扩建，将建设一台容量为5000KVA的硅铁冶炼炉，使铁合金厂总容量由1800KVA增加到5000KVA。
建设单位委托昆明理工大学完成了《云南**煤矿自备电厂、铁合金厂改扩建项目合计影响报告书》，**市环保局于2003年12月5日以《**环监发[2003]290号关于云南省**煤矿自备电厂、铁合金厂扩建项目环境影响报告书的审批意见》对该项目进行了批复同意建设。
高碳锰铁熔点
高碳锰铁熔点全文共四篇示例，供读者参考第一篇示例：高碳锰铁是一种重要的合金材料，具有独特的性能和广泛的应用领域。
其中，熔点是高碳锰铁的重要性能指标之一，对其物理性质和用途起着重要的影响。
本文将重点介绍高碳锰铁的熔点及其影响因素，并探讨其在工业领域的应用。
首先，我们来了解一下高碳锰铁的基本情况。
高碳锰铁是将锰矿和焦碳经过高温熔炼得到的一种铁合金，其钒含量在0.6%以上，碳含量在1.0%以上。
由于其具有较高的硬度、耐磨性和耐腐蚀性，因此被广泛应用于冶金、机械制造、电力等领域。
高碳锰铁的熔点通常在1400°C以上，具体数值取决于其成分和制备工艺。
在生产过程中，控制熔点是至关重要的，因为过高或过低的熔点都会影响合金的性能和成本。
一般来说，熔点较低的高碳锰铁更易于加工，但在高温下可能失去一些特性，而熔点较高的高碳锰铁则更加稳定，但加工难度较大。
高碳锰铁的熔点受多种因素影响，其中最主要的是成分和纯度。
不同的成分会改变合金的晶体结构和化学性质，从而影响其熔点。
另外，纯度也是影响熔点的重要因素，杂质含量越低，熔点通常越高。
因此，在生产高碳锰铁时，控制合金的成分和纯度就显得至关重要。
除了成分和纯度外，高碳锰铁的熔点还受到外部条件的影响，如加热速度、压力和湿度等。
在实际生产过程中，需要根据具体情况进行合适的控制，以确保合金的质量和性能。
在工业领域，高碳锰铁主要用于制造耐磨件、耐磨钢、合金钢等材料。
其优良的耐磨性和耐腐蚀性使其在矿山、炼钢厂、钢铁厂等领域得到广泛应用。
此外，高碳锰铁还可以用作电力行业中的电极材料，具有良好的导电性和耐高温性能。
总的来说，高碳锰铁是一种重要的合金材料，具有独特的性能和广泛的应用领域。
其熔点是其重要的性能指标之一，受到成分、纯度和外部条件的影响。
在工业生产中，控制合金的熔点是确保产品质量和性能的关键之一。
希望本文的介绍能帮助大家更好地了解高碳锰铁的熔点及其应用。
【至此，本文结束】。
锰铁合金成分
锰铁合金成分锰铁合金是一种具有高度化学稳定性的合金，由锰、铁、硅、碳等元素组成。
它具有优异的耐热、耐腐蚀、抗氧化、抗磨损、抗压强度等特性，是一种广泛应用于钢铁冶金、机械制造、电子、化工、航空航天等领域的重要材料。
锰铁合金主要分为硅锰铁和高碳锰铁两种。
其中硅锰铁主要含有锰、铁、硅三种元素，是一种常用的脱氧剂和合金化剂。
它可以有效地降低钢水中的氧含量，提高钢的品质，并且可以增加钢铁的硬度、韧性、抗磨损性等性能，广泛应用于钢铁冶金行业。
高碳锰铁则是一种含碳量较高的合金，主要含有锰、铁、碳三种元素。
它具有高硬度、高韧性、高耐磨损性等特点，广泛应用于机械制造、航空航天等领域。
锰铁合金的制备方法主要有电炉法、煤气发生炉法、矿热法等。
其中电炉法是一种较为常用的制备方法，其原理是在电炉中加入锰矿石和铁矿石，通过电解反应将锰和铁分离出来，制成锰铁合金。
煤气发生炉法则是将焦炭和锰矿石一起加入煤气发生炉中，在高温下反应制成锰铁合金。
矿热法则是将锰矿石和铁矿石一起加入高温熔炉中，在高温下反应制成锰铁合金。
锰铁合金的应用非常广泛，主要应用于钢铁冶金、机械制造、电子、化工、航空航天等领域。
在钢铁冶金行业中，锰铁合金可以作为脱氧剂和合金化剂，用于降低钢水中的氧含量，提高钢的品质。
在机械制造领域中，锰铁合金可以作为耐磨材料，用于制造高强度、高耐磨损性的机械零件。
在电子领域中，锰铁合金可以作为磁性材料，用于制造电感器、变压器等电子元器件。
在化工领域中，锰铁合金可以作为催化剂，用于催化合成有机化合物。
在航空航天领域中，锰铁合金可以作为高强度材料，用于制造航空发动机、航天器等高科技产品。
锰铁合金作为一种优秀的材料，在各个领域都有着广泛的应用。
随着科技的不断进步和工业的不断发展，锰铁合金的应用前景将会越来越广阔。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电炉高碳锰铁
概念
电炉高碳锰铁：电炉高碳锰铁是含有少量硅、磷、硫杂质的Mn-Fe-C三元合金，锰铁中锰与铁之和为92%左右，含碳量6%-7%。
分类
锰铁根据其含碳量不同分为三类：低碳类：碳不大于0.7%；中碳类：碳不大于0.7%至2.0%；高碳类：碳不大于2.0%至8.0%
用途
电炉高碳锰铁：主要用于炼钢作脱氧剂、脱硫剂及合金添加剂，作为合金添加剂加入钢中能改善钢的力学性能，增强钢的强度、延展性、韧性及耐磨能力。
另外随着中、低碳锰铁生产工艺的进步，高碳锰铁还可应用于生产中低碳锰铁。
冶炼工艺操作
1.冶炼方法
电炉高碳锰铁的冶炼是连续进行的，即连续加料冶炼，定时出铁。
根据入炉锰矿品位的不同及炉渣碱度控制的不同，在电炉内生产高碳锰铁有熔剂法、无熔剂法、少熔剂法三种方法。
(1)熔剂法
采用碱性渣操作，炉料中除锰矿、焦炭外，还配入一定量的熔剂(石灰)并用足还原剂。
采用高碱度渣操作，炉渣碱度n(CaO)/n(Si O₂)控制在1.3~1.4，以便尽量降低渣中含锰量，提高锰回收率。
(2)无熔剂法
采用酸性渣操作，炉料中不配加石灰，在还原剂不足的条件下冶炼，用这种方法生产，既可获得高碳锰铁，又可获得生产硅锰合金和中、低锰铁的含Mn30%的低磷富锰渣。
其优点是电耗低，锰的综合回收率高。
其不足是采用酸性渣操作，对碳质炉衬侵蚀严重，炉衬寿命较短。
(3)少熔剂法
采用介乎熔剂法和无熔剂法之间的“偏酸性渣法”。
该法是配料中加入少量石灰或白云
石，将炉渣大碱度控制在0.6~0.8之间，在弱碳的条件下冶炼。
生产出合格的高碳锰铁和含锰25%~40%及适量CaO低磷、低铁锰渣。
此渣用于生产硅锰合金时既可减少石灰加入量又可减少因石灰潮解而增加的粉尘量，因而可改善炉料的透气性。
采用何种方法与入炉矿的品位有关。
入炉矿石的品位较低一般采用熔剂法，入炉矿石的品位高(高品位进口矿)则用无熔剂法或少熔剂法生产高碳锰铁。
2.冶炼工艺操作
电炉高碳锰铁的生产操作过程主要有配料、加料、炉况维护及出铁浇铸等。
(1)配料及加料
根据配料计算得出配料比后，按锰矿石、焦碳、石灰(白云石)的顺序进行称量配料，然后通过运输系统将配好的料送到炉顶料仓或加料平台。
根据炉内需要分批加入炉内。
(2)炉况维护
在电炉冶炼过程中，由于原料的波动、电气及机械设备等因素的影响，炉况难以长期保持稳定状态，总是在波动变化。
因此要对炉况随时、监测，并根据其变化作出准确判断，及时采取措施调整和处理，使炉况恢复到正常状态。
(3)炉况判断及处理
炉况正常的标志是：
①作电流稳定，电极插入深度合适，电极电压正常。
②料面高度合适，冒火均匀，炉料化料均匀，电极周围刺火及塌炎现象少。
③封闭炉内炉气压力、成分、温度正常。
④炉渣成分稳定，产量稳定，各项技术经济指标良好。
⑤合金成分稳定，产量稳定，各项技术经济指标良好。
炉况的变坏不多是由于还原剂配入过多或不足以及炉渣碱度过高或过低造成的。
还原剂过多时，由于炉料电阻率减小，电流增大，电极上抬，炉内化料速度减慢，电极周围刺火严重，炉气压力与温度上升，锰的挥发损失增大，炉底温度下降，出炉困难，产品含硅量增高。
此时应向电极周围适量减碳，并调整料批中焦炭的配入量。
还原剂不足时，电极下插过深，电极消耗增大，负荷上不去，电流不稳定；炉口翻渣；炉渣中含锰量升高，产品中硅低磷高，渣多铁少。
此时可向电极周围附加适量焦炭，并在料批中提高焦炭配比。
炉渣碱度过高时，在炉内表现为电极上抬；料面刺火，翻渣；炉渣流动性差，出铁量少，炉渣发暗百粗糙，断面孔，冷却后很快粉化。
炉渣碱度过低时，电极插入深，炉渣稀，流动
性好，渣表面皱纹少，渣中跑锰多。
针对上述情况，应及时调整石灰配入量将渣碱度调整到正常范围。
(4)出铁及浇铸
正常生产电炉要按一定时间间隔定时出铁，出铁次数根据电炉大小容量而定。
一般大电炉每班出铁4~5次，中小型电炉每班2~3次。
根据一些厂的生产经验，在炉内冶炼状况正常的情况下，适当延长出铁间隔单间，对提高产品质量，降低焦比、电耗有较好作用。
新工艺
(1)炉料预热和预还原。
日本某厂一台40000KVA封闭式锰铁电炉生产高碳锰铁时，将炉料通过一台直径3.5m,长75m的回转窑进行预热及预还原锰矿，并将氧化铁鳞和石灰干燥脱除结晶水，炉料温度达80℃时入炉。
回转窑热源来自封闭电炉煤气。
采用此法后电炉生产效率大大提高，电耗降低到2000kWh/t.
(2)留渣法生产高碳锰铁。
此工艺的特点是利用炉渣电阻热代替电弧热，促使炉内反应区扩大，达到降低电耗、提高元素回收率和生产能力的目的。
(3)采用电子计算机控制技术，可控制炭量，调整电极，储存数据，控制料批称量系统和加料运输系统，使电炉式作稳定，电耗下降(平均达12%)，作业时间增加，炉子寿命延长。
目前已被各国广泛采用。
