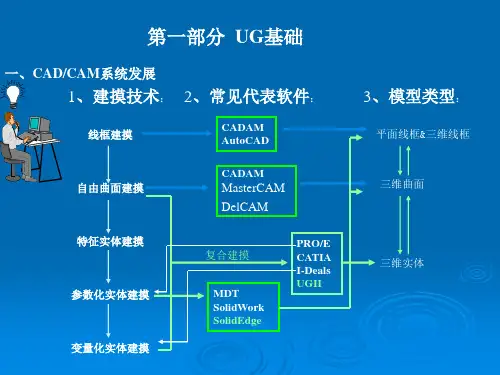

UG绘图教程UG基础
文件区
关闭文件：File—>Close
退出UG： File —>Quit 2、鼠标的使用：
输入文件名
选择菜单、选取物体、拖动时，用鼠标左键（MB1)
按鼠标中键（MB2）相当于按了菜单上的OK键
在图形区里按鼠标右键（MB3）可出现POP UP 菜单
进行视图的快捷操作
3，CAST的练习题使用：
打开 .\ugs140\edscast\ug\parts\模块（如实体为FMF、曲面为FFF/
装配为ASSEM ）目录下的文件（如Fmf_sew_1.prt）
鼠标选择 MB1 MB2 MB3
第一部分 UG基础
七、熟悉视图及布局
1、布局：在图形区内显示多个或单个视图的方法： Layout—>Open—>选 Single View 或 Four Views 或其他
—>OK
2、视图：视图旋转、缩放等的方法 可用 View 下拉菜单选， 但更快捷的方法是：在图形区
3、模型类型：
平面线框&三维线框 三维曲面
三维实体
第一部分 UG基础
一、CAD/CAM系统发展
1、建摸技术： 2、常见代表软件：
线框建摸
CADAM AutoCAD
自由曲面建摸
CADAM
MasterCAM
DelCAM
特征实体建摸 参数化实体建摸 变量化实体建摸
复合建摸
MDT SolidWork SolidEdge
第一部分 UG基础
六、第一次使用UG
1、 文件管理：
打开或新建文件
单位
File ->New or File —>Open 会出现以下菜单
Units (单位） 要选 Inches(英制）或 Metreters(米制） 改变目录：选择目录，按 Filter 键
UG正多面体建模
UG6.0正多面体建模正多面体又称柏拉图立体,由欧拉定理可证明正多面体只有正四面体、正六面体、正八面体、正十二面体、正二十面体共五种，均由古希腊人发现。
根据正多面的性质我用UG6.0整理出了建模方法,文中多处运用编辑对象显示和隐藏命令而又没说明，请大家不要奇怪，除此之外任一命令都有说明，有不妥之处希望大家批评指正。
1.计算法2.拉伸法一.正四面体 3.通过曲线组法4.正方体对角线法1.计算法正多面体具有高度对称性,从立体几何角度解析,很容易理解面夹角的关系,也算是从几何中找到了根本吧。
为便于分析构建了如上图正四面体线框,正四面体各面夹角相等,只要求出任两面夹角,在UG6.0中通过两次旋转,N 边曲面再缝合后便能得到正四面体.由上图知线段DF 垂直于线段AD 且∠CAD 就是面1与面2的夹角。
求出∠BAD 再乘以2就是面1与面2的夹角。
线段AB 是正四面体棱切球半径等于4/2a ,线段BD 等于内切球半径12/6a (注a 是正四面体棱长)。
所以∠BA D＝Arcsin 4/212/6a a ＝35.2644°，再乘以2等于70.5288°。
（如若计算的不够精确在UG 6.0里可能不能有效缝合)①引用几何体在草图里创建任一正三角形，而且还要确定出过中心的矢量，下一步作为矢量，角度栏里是计算的角度值。
②引用几何体③N边曲面④缝合2.拉伸法选择拉伸命令进入拉伸草图环境,画任一正三角形,完成草图。
拉伸参数如上图。
这种方法操作少面且结果直接是实体简单,只要明白70.5288度的由来,这种方法使用性更广。
3.通过曲线组在草图环境下画任一正三角形,通过派生曲线,找到三角形中心,完成草图。
建模环境下过中心画一直线垂直于正三角形且长度为边长的3/6倍,这条直线就是正四面体的高。
通过曲线组法建立的也是实体正四面体,这种方法操作起来有点小麻烦,但这种方法本身具有鲜明的特点。
4.正方体对角线法画任一正方体,连接DE,EB,BD,DG,EG,BG。
UG NX 8.0零件设计与装配工程图项目化教程第三章 线框图
第三章：线框图
知识链接： 3.3.2 曲线操作
2．在绘图窗口 中了选择圆弧为 要投影的曲线， 如图3-15所示。 3．在“投影曲 线”对话框的 “要投影的对象” 选项组中单击 “选择对象”按 钮，在绘图窗口 中选择实体面如 图3-15所示。
命令 关联的 按钮 功能 此为复选按钮，用以控制活动的直线或圆弧命令是否创建 关联特征 直线（点-点） 直线（点-XYZ） 直线（点-平行） 直线（点-垂直） 直线（点-相切） 直线（相切-相切） 无界直线 创建两点之间的直线 创建从一点出发并沿XC, YC或ZC方向的直线 创建从一点出发并平行于另一条直线的直线 创建从一点出发并垂直于另一条直线的直线 创建从一点出发并与一条曲线相切的直线 创建与两条曲线相切的直线 为复选按钮，确定活动的直线命令是否创建延伸至图形窗 口边界的直线 圆弧（点-点-点） 圆弧（点-点-相切） 圆弧（相切-相切-相切） 圆弧（相切-相切-半径） 圆（点-点-点） 圆（点-点-相切） 圆（相切-相切-相切） 创建从起点至终点并通过一个中间点的圆弧 创建从起点至终点并与一条曲线相切的圆弧 创建与其他3条曲线相切的圆弧 创建与其他两条曲线相切并具有指定半径的圆弧 创建通过3点的圆 创建通过两点并与一条曲线相切的圆 创建与其他3条曲线相切的圆
第三章：线框图
项目分析：
UG.NX线框图设计思 路 分析线框图的形状，选 择构图入口点 分层绘制各平面图形 连接各层图形 本项目通过完成两个零件线框图的任务，培养学生能 够使用UG的曲线功能完成零件建模中线框图构建的能力， 让学生充分掌握基本曲线绘制、复杂曲线绘制、曲线编辑 和曲线操作等曲线功能与命令，同时培养学生的思考解决 问题等能力。
UG N 图框标题栏制作与使用
一分钟学会之——最详细的图框标题栏制作和使用很多朋友都尝试过图框标题栏的制作和使用，网络上的教材也很多，因为这个并非多么复杂的问题，反而是比较简单的。
但是我发现没有很详细的教程，或者说是没有系统的总结这个的，在这里我就尝试着边详细介绍制作方法，最后再将其设置方法和使用方法做个比较，让大家在使用的时候可以灵活的采用。
为了照顾尽可能多的朋友，我还是采用来制作，在和里方法是相同的。
一、制作方法1.首先还是确定格式，符合你们个人实际情况的图框标题栏形式在这里，我还是采用GB机械制图的规范，如图常用方法：方法1.用“曲线”在Drafting 中划出图框，采用直线，编辑曲线等命令方法2.用“曲线”在Drafting 中划出图框，采用“点—点”直线，通过输入点坐标直接绘制各线段看似方法1.比较简单，实际上因为编辑曲线命令操作的复杂性，反而不如方法2直接输入坐标来创建简单，可以免去了编辑的复杂。
这里我建议采用方法2。
注意：1.所有图框标题栏明细表的制作都必须在“Drafting”制图环境下进行。
2.必须将图纸的左下角定义为坐标原点（0，0），这与UG制图默认设置一致。
2.我们采用最常用的横A3图框来做第一个图纸模板，其余的就是简单的修改-另存了。
横A3图纸的图框4个顶点的坐标就出来了，记下来。
由于标题栏右下顶点与图框右下顶点（415，5）重合，所以坐标也是（415，5），根据此标出标题栏中所有直线端点的坐标（只要端点），例如左下角就是（235，5），很简单，口算都行。
3.打开进入制图环境，插入A3横幅片体。
“插入”-“曲线”-“直线和圆弧”-“直线点-点”命令,依次绘制图框和标题栏。
4.填写标题栏文字：因为标题栏目名（如“制图”，“描图”等）和公司名是不需要更改的，所以为了和以后的标题栏内容填写区别开，我建议采用“插入”-“曲线”-“文本”,这样写出的文字比较漂亮，而且可以通过夹头调整字体大小和纵宽比，完成后不可修改。
UG工程图边框、标题栏及调用
UG工程图边框、标题栏及调用UG工程图边框、标题栏及调用（自己摸索的）UG4.0版本。
新建（名字随意）--起始--制图--选“A4-210X297”第三象限角投影（日、韩标准，国内为第一象限投影）--插入--曲线--矩形--第一点坐标（0,0,0）,第二点坐标（297,210,0）（此图纸为A4横向，纵向时X，Y值对调），确定。
刚才插入的矩形为纸张大小（A4）边界，还需插入视图填充的边框，即图纸打印时不是填充到整个纸张中，而是边缘距纸张边缘各小5个单位，有装订要求的图纸在装订一侧留25个单位，其它三边间距还是5个单位。
插入图纸边框后，再插入视图填充边框：插入--曲线--矩形--第一点坐标（5,5, 0）第二点坐标（292,205,0）（此图纸无装订要求）。
以上两个矩形框画完后再画标题栏，图纸不同的地方往往就在标题栏上，下面介绍如何绘制自己想要的标题栏，UG与SolidWorks的很大的区别之一便在下面内容中。
插入--曲线--直线，在“约束”第一个按钮右侧的小三角上单击，选二个图标（十字形的，起始位置＝点），这样会出现X，Y，Z坐标，此时想在哪里画起点就将光标移到哪里，在那里的晃几下，以确定要起始点的坐标（此处要多看几次，多体会几次，UG与SW的一个区别便是UG通过坐标来确定标题栏间的距离，而SW则可以通过标尺寸来确定标题栏间的距离），终点位置的确定方法也是如此。
绘完标题栏后要将外框变得的粗一些，内部框变的细一些，只需将内框调细些即可，作法如下：选中内框--右击--编辑显示--线宽“细线宽度”--确定。
画完标题栏后需向其中添加文字，方法如下：插入—注释—输入需要的文字—在空白处单击即可添加到单击位置。
文字位置需改变：按住文字拖动即可。
文字修改：双击后即可修改。
再插入文字时只需CTRL+按住文字拖动，即可。
此时，完成了自己的模板绘制，单击保存为“A4-tem”退出。
另一项工作便是如何添加如何调用了。
UG NX 8.0零件设计与装配工程图项目化教程第三章 线框图
第三章：线框图
知识链接： 3.3.2 曲线操作
2．在绘图窗口中选择要 创建相交曲线的第一组 面。 3．在“相交曲线”对话 框的“第二组”卷展栏 中单击”选择面”按钮， 在绘图窗口中选择第二 组面。 4．在“相交曲线“对话 框中单击“确定”按钮， 创建的相交曲线如图328所示。
命令 关联的 按钮 功能 此为复选按钮，用以控制活动的直线或圆弧命令是否创建 关联特征 直线（点-点） 直线（点-XYZ） 直线（点-平行） 直线（点-垂直） 直线（点-相切） 直线（相切-相切） 无界直线 创建两点之间的直线 创建从一点出发并沿XC, YC或ZC方向的直线 创建从一点出发并平行于另一条直线的直线 创建从一点出发并垂直于另一条直线的直线 创建从一点出发并与一条曲线相切的直线 创建与两条曲线相切的直线 为复选按钮，确定活动的直线命令是否创建延伸至图形窗 口边界的直线 圆弧（点-点-点） 圆弧（点-点-相切） 圆弧（相切-相切-相切） 圆弧（相切-相切-半径） 圆（点-点-点） 圆（点-点-相切） 圆（相切-相切-相切） 创建从起点至终点并通过一个中间点的圆弧 创建从起点至终点并与一条曲线相切的圆弧 创建与其他3条曲线相切的圆弧 创建与其他两条曲线相切并具有指定半径的圆弧 创建通过3点的圆 创建通过两点并与一条曲线相切的圆 创建与其他3条曲线相切的圆
第三章：线框图
知识链接： 3.3.1 基本曲线的绘制
本项目涉及到的知识包括UG NX8.0软件基本曲线的 绘制、复杂曲线的绘制、曲线操作和编辑曲线等操作 ，知识重点是基本曲线的绘制、曲线操作和编辑曲线 功能的掌握，知识难点是曲线操作和编辑曲线。下面 将详细介绍这些知识。
第三章：线框图
知识链接： 3.3.1 基本曲线的绘制
UGNX工程图图框模板制作
UGNX工程图图框模板制作1.概述NX 现在虽然有了GC 工具箱、GB 标准以及自带的工程图模板；但有时候这个自带工程图模板可能不是我们所想要的！为此我们需要新建一个标准工程图模板。
2.标准图框的创建2.1 图框外围轮廓的绘制打开UG8.0新建毛坯GB-A3.prt后进入制图模块，建立一个标准的A3图纸，图纸页名DWG1.图1新建毛坯图2插入图纸页然后创建A3 的带明细表表头的图框，其它的图框创建方法与A3图框一样，如果是不带明细表（非组件模板）删掉组件模板中的明细表头即可。
绘制方法可以直接用“草图”工具里面的“矩形”命令绘制。
绘制后效果如下图图3绘制图框2.2 标题栏的绘制1) 标题栏的创建比较关键，这个里面涉及到相当多的参数；假如我们现在要绘制下图这样的一个标题栏。
我们应当如何来做？工程图中“插入”→“表格”→“表格注释”，插入N 行N列表格。
图4标题栏2) 上表是由N 行N 列组成的：调节表格每一行宽，每一列宽，如下图。
（选中表格每行或列，点鼠标右键有一个“调整大小”）图5插入表格3) 接下来就是合并表格，调整单元格的注释样式，使之符合上图标题栏样式。
填入相关文字，这里填文字时，设定好文字大小、样式等相关参数。
图6单元格样式4) 单元格添加参数。
选中想要添加参数的单元格，点右键选“编辑文本”出现下图。
字体选择符合图纸要求的样式，在“类别”里选择“关系”。
图7单元格添加参数接着点击，“插入部件属性”弹出下图对话框，选择相对应的属性，点击确认。
图8部件属性但是系统默认的参数比较少，这就需要我们添加进去新的部件属性。
5) 部件属性添加。
在装配导航器下，右键点击文件名下的属性一栏，出现下图所示，添加我们所需的部件属性。
下面是一些常用属性的中英文对照。
名称,DB_PART_NAME图号,DB_PART_NO备注,REMARK设计,DESIGNER校对,CHECKER审核,AUDITOR工艺,PROCESS批准,APPROVER比例,SCALE共X页,NO_OF_SHEET第X页,SHEET_NUM图9添加部件属性2.3 明细表表头的创建图10明细表样式通过工程图中“插入”→“表格”→“零件明细表”来添加明细表，然后在PART NAME 单元格前增加一列，在QTY后增加三列，调整行宽列宽。
ug图框制作与作用
8月22日最详细的图框标题栏制作和使用-ug图框制作与作用很多朋友都尝试过图框标题栏的制作和使用，网络上的教材也很多，因为这个并非多么复杂的问题，反而是比较简单的。
但是我发现没有很详细的教程，或者说是没有系统的总结这个的，在这里我就尝试着边详细介绍制作方法，最后再将其设置方法和使用方法做个比较，让大家在使用的时候可以灵活的采用。
一、制作方法1. 首先还是确定格式，符合你们个人实际情况的图框标题栏形式在这里，我还是采用GB机械制图的规范，如图常用方法：方法1. 用"曲线"在Drafting 中划出图框，采用直线，编辑曲线等命令方法2. 用"曲线"在Drafting 中划出图框，采用"点-点"直线，通过输入点坐标直接绘制各线段看似方法1.比较简单，实际上因为编辑曲线命令操作的复杂性，反而不如方法2直接输入坐标来创建简单，可以免去了编辑的复杂。
这里我建议采用方法2。
注意：1.所有图框标题栏明细表的制作都必须在"Drafting"制图环境下进行。
2.必须将图纸的左下角定义为坐标原点（0，0），这与UG制图默认设置一致。
2.我们采用最常用的横A3图框来做第一个图纸模板，其余的就是简单的修改-另存了。
横A3图纸的图框4个顶点的坐标就出来了，记下来。
由于标题栏右下顶点与图框右下顶点（415，5）重合，所以坐标也是（415，5），根据此标出标题栏中所有直线端点的坐标（只要端点），例如左下角就是（235，5），很简单，口算都行。
3.打开进入制图环境，插入A3横幅片体。
"插入"-"曲线"-"直线和圆弧"-"直线点-点"命令,依次绘制图框和标题栏。
4.填写标题栏文字：因为标题栏目名（如"制图"，"描图"等）和公司名是不需要更改的，所以为了和以后的标题栏内容填写区别开，我建议采用"插入"-"曲线"-"文本",这样写出的文字比较漂亮，而且可以通过夹头调整字体大小和纵宽比，完成后不可修改。
UGNX的基本界面介绍UG入门
UG NX的基本界面介绍 UG入门UG NX的基本界面介绍UG入门2011年06月04日星期六12:08UG NX的基本界面介绍UG入门核心提示:1.标题栏2.主菜单3.工具栏4.绘图区5.提示/状态栏6.操作导航器7.导航按钮8.对话框图1-12 UG NX的操作界面图1-12是UG NX的常见工作界面。
UG的工作界面会因为使用环境的不同而稍有差别，同时UG的工作界面还可以进行用户定制，按个人喜好及操作习惯进行设…1.标题栏2.主菜单3.工具栏4.绘图区5.提示/状态栏6.操作导航器7.导航按钮8.对话框图1-12 UG NX的操作界面图1-12是UG NX的常见工作界面。
UG的工作界面会因为使用环境的不同而稍有差别，同时UG的工作界面还可以进行用户定制，按个人喜好及操作习惯进行设定，如工具栏的内容和位置，而弹出的对话框可以屏幕上任意移动。
1.标题栏在Unigraphics工作界面中，窗口标题栏的用途与一般Windows应用软件的标题栏用途大致相同。
在此，标题栏的主要功能用于显示软件版本与使用者应用的模块名称，并显示当前的正在操作的文件及状态。
2.主菜单主菜单包含了UG NX软件所有主要的功能。
系统将所有的指令或设定选项予以分类，分别放置在不同的下拉式菜单中。
主菜单又可称为下拉式菜单，单击主菜单栏中任何一个功能时，系统会将菜单下拉，并显示出该功能菜单包含的有关指令。
在下拉式菜单中，每一个命令的前后可能有一些特殊的标记，包括:q图标:当命令前面有图标时，它与工具栏上的图标相对应，如图1-13所示的"删除"命令前有图标。
图1-13主菜单q括号加注文字:当命令后面的括号中标有某个字符时(如图1-13所示的"编辑"菜单中"删除"命令中的D)，则该字符即是系统记忆的字符。
换句话说，在该菜单中此字符即代表此命令。
在进入菜单后，按下此字符则系统会自动选择该命令。
UG图框模板制作
INMOULD LIMITED
UG图框模板的使用
如我要出此零件散件，可以如右图点击之前创建好的模板
TEL:+86 769 8560 9963 FAX:+86 769 8560 9863
2012.06.06
Page5/1
INMOULD LIMITED
第3步：在UG制图里新建相应图框大小的图纸页，生成如下图纸
TEL:+86 769 8560 9963 FAX:+86 769 8560 9863
第4步：接着导出一个NX部件文件的UG档 注意上图黄色框的选项。
这样导出去之后打开此UG档的话只有 制图模式里有图框，建模环境是没有的。
INMOULD LIMITED
点击后会自动新建一装配文件并自动跳转至制图环境， 并且此新建文件与工件文件是装配上下级关系。
TEL:+86 769 8560 9963 FAX:+86 769 8560 9863
2012.06.06
Page6/1
INMOULD LIMITED
INMOULD LIMITED
UG图框模板制作
TEL:+86 769 8560 9963 FAX:+86 769 8560 9863
第2步：用UG打开刚刚保存的CAD图。
第1步：在CAD保存一个单独只有一个标准图框的文件
2012.06.06
Page1/1
2012.06.06
Page3/1
INMOULD LIMITED
TEL:+86 769 8560 9963 FAX:+86 769 8560 9863
第7步：在新建的资源板空白处单击右键 如下图选“非主模型图纸模板”后弹出对话框，选择第4步导出 的UG文件。 到此：1款图框模板制作完成
UG标准图框和标题栏建立及调用方法
UG标准图框和标题栏建⽴及调⽤⽅法UG标准图框和标题栏建⽴及调⽤⽅法1、创建⼀个部件a3.prt，进⼊制图模块，不要建⽴图纸页，直接在XOY⾯上按尺⼨画出标准图框和标题栏，保存部件。
标准图纸规格尺⼨有5种：A4-210×297、A3-297×420、A2-420×594、A1-594×841、A0-841×11892、另创建⼀个部件my_a3.prt，进⼊制图模块，点击按钮，在弹出的“图纸页”对话框中选择标准A3纸，单位毫⽶，第⼀象限投影视图，确定。
3、单击“⽂件”—“导⼊”----“部件”，在弹出的“导⼊部件”对话框中选择图层为“原先的”，确定，选择第1步创建的⽂件，OK，确定，在图纸页中导⼊第1步创建的a3.prt ⽂件。
4、对“⾸选项”中制图、注释、原点、剖切线、视图、视图标签等各项进⾏设置。
5、单击“⽂件”—“选项”----“保存选项”，在弹出的“保存选项”对话框的“保存图样数据”框中选择“仅图样数据”，确定。
保存⽂件⾄⽬录：D:\Program Files\UGS\NX5.0\UGII\html_files\6、⽤记事本打开⽂件D:\Program Files\UGS\NX 5.0\UGII\html_files\metric_drawing_templates.pax，对该⽂件进⾏编辑，将⽂件中的“A3 size, 2sheets”和"dwg_a3_format.prt"替换成“my_a3.prt”，编辑完成后将⽂件另存为“metric_drawing_templates-1.pax”。
7、返回到UG，单击“⾸选项”---“资源板”，在弹出的“资源板”对话框中点击“打开资源板⽂件”按钮8、任意打开⼀个已建好模的UG部件，在“资源导航器”的“Drawing Tenplate（metric）”中点击“⾮主模型图纸模板my_a3.prt”，按住MB1，拖动到绘图区域，松开MB1，标准的A3图纸的图框和标题栏就成功添加到图纸中了，接下来就可以在图纸中添加各种视图了。
制作UG图框方法
制作UG图框方法
制作图框步骤：
1.在CAD文件中绘制图框，且图框的左下角坐标是（0，0），这样保证导入UG文件后仍是在坐标的原点,文件名保存为A2X
2.新建UG文件，在建模窗口下，文件-导入-DXF/DWG
点击OK即可将A2X图框导入UG文件中。
3.新建UG文件，按照A2的尺寸长宽各加10mm 输入如图所示，
点击确定后，文件-导入-部件，如下图
点击确定后，依照保存路径找到2中的UG文件，出现下面的对话框，输入数值如下：
确定后，图框导入完毕，然后编辑粗细线，添加文字，表格等即可完成A2图框的制作，其他类同。
若图纸太大，此时需要加长图框，可以在CAD 中绘制一个加长的图框，然后依照上述方法制作。
也可以在UG图框中直接编辑，用变换-移动也能完成，不过比较麻烦。
ug线框图
项目5 线框图二【项目要求】创建线框造型。
图形尺寸如图5－1所示。
图5-1 图形尺寸【学习目标】●掌握绘制曲线的基本方法及常用的曲线绘制工具。
●掌握坐标系的使用及坐标平面的选择。
【知识重点】矩形、圆、圆弧、【知识难点】圆弧平面。
5.1 设计思路（1）创建矩形；（2）创建圆及圆弧连接；5.2 操作步骤5.2.1 新建文件（1）单击【文件】→【新建】，或者单击图标，出现“文件新建”对话框，选择“模型”然后在“模板”内，选择“毫米”为单位，选择“模型”为模板类型。
（2）在新文件名中输入文件名“XK-2”，然后选择文件所放置的位置，点击“确定”按钮，即可建立文件名为“XK-2”、单位为“毫米”的文件，并进入到建模模块。
5.2.2 线框造型（1）选择下拉菜单【插入】→【曲线】→【矩形】命令，输入矩形的起点，如图5-2所示的设置。
输入终点。
单击“确定”，结果如图5-3所示。
图5-2 矩形对话框图5-3 矩形绘制（2）选择下拉菜单【插入】→【曲线】→【基本曲线】命令，出现“基本曲线”对话框，选择圆角图标，如图5-4所示，出现“曲线倒圆”对话框，选择曲线倒圆图标并在半径栏输入16，倒圆结果如图5-5所示。
图5-4 基本曲线对话框图5-5 曲线倒圆（3）另一边曲线倒圆，在半径栏输入20，倒圆结果如图5-6所示。
图5-6曲线倒圆（4）选择下拉菜单【插入】→【曲线】→【圆】命令，选择“圆心半径”。
绘制Φ50的圆，如图5-7所示。
图5-7 绘制圆（5）选择下拉菜单【插入】→【曲线】→【圆弧】命令，弹出“圆弧”对话框，选择“三点画圆弧”，选择平面XC-ZC，参数设置如图5-8所示。
单击“应用”。
图5-8 圆弧参数（6）绘制R200的圆弧，参数设置如图5-9所示。
单击“应用”，结果如图5-10所示。
图5-9圆弧绘制图5-10圆弧（7）选择下拉菜单【编辑】→【对象显示】命令，出现“类选择”对话框，选择图5-11所示的圆，单击“确定”，“编辑对象显示”对话框的参数设置如图4-15所示，单击“确定”图5-11类选择对话框图5-12 编辑对象显示对话框（8）结果如图5-13所示。
ug6.0图框制作资料
1.首先，在Drafting制图模块下，通过曲线工具条绘制图框和“插入—曲线——文本”编辑文字，如下图：图框大小：A0:841x1189 A1:594x841 A2：420X594 A3：297X420 A4：210X297 （注意：在制作图框时，要把线条的约束全部去除，若不去除，在更改图框大小时，线条无法缩放！）2.保存方法：文件—选项—保存选项，保存选项选择：“压缩保存部件”和“及图样数据”，路径选择一个位置，一般选择在安装UGS文件夹下，如我自己的就在：D:\Program Files\UGS\pattern\3.然后，选择“文件——另存为”，选择刚才保存文件的路径保存为A4_1.prt采用同样的方法制作其他视图，A0，A1，A2，A3等；4.设置调用方法：在制图环境下，“首选项——资源板，选择“新建”，然后，“编辑”更改名字然后，在资源条下边就会出现刚才新建的table ，在资源条空白处单击右键，出现“新建条目——非主模型图纸模板”，然后选择刚才保存的图框prt 档；此时，图框就会出现在资源条上边，如下图：1235.要想该模板在每次打开UG 时都存在，就要修改：UGII下用记事本打开ugii_env.dat UG安装目录：D:\Program Files\UGS\NX6.0\UGII下，自动调出加载图样pattern图框标题栏，这样，打开UG就可以直接双击“非主模型图纸模板”下对应的图框就可以用了！关于图框缩放的问题：当有的零部件较大或小时，在1:1图框下就显的不适宜了，此时就要缩放图框，且不能因为缩放图框，转档后出现实际尺寸和杜阳不符现象！采用下边方法就可以解决该问题：1.在制图环境下，调入图框，选择“Ctrl+B”隐藏图框，显示为制图边界虚线，右键点击边界虚线，“编辑图纸页”，再选择修改：如下图。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
项目5 线框图二
【项目要求】
创建线框造型。
图形尺寸如图5－1所示。
图5-1 图形尺寸
【学习目标】
●掌握绘制曲线的基本方法及常用的曲线绘制工具。
●掌握坐标系的使用及坐标平面的选择。
【知识重点】
矩形、圆、圆弧、
【知识难点】
圆弧平面。
5.1 设计思路
（1）创建矩形；
（2）创建圆及圆弧连接；
5.2 操作步骤
5.2.1 新建文件
（1）单击【文件】→【新建】，或者单击图标，出现“文件新建”对话框，选择“模型”然后在“模板”内，选择“毫米”为单位，选择“模型”为模板类型。
（2）在新文件名中输入文件名“XK-2”，然后选择文件所放置的位置，点击“确定”按钮，即可建立文件名为“XK-2”、单位为“毫米”的文件，并进入到建模模块。
5.2.2 线框造型
（1）选择下拉菜单【插入】→【曲线】→【矩形】命令，输入矩形的起点，如图5-2所示
的设置。
输入终点。
单击“确定”，结果如图5-3所示。
图5-2 矩形对话框
图5-3 矩形绘制
（2）选择下拉菜单【插入】→【曲线】→【基本曲线】命令，出现“基本曲线”对话框，选择圆角图标，如图5-4所示，出现“曲线倒圆”对话框，选择曲线倒圆图标并在半径栏输入16，倒圆结果如图5-5所示。
图5-4 基本曲线对话框
图5-5 曲线倒圆
（3）另一边曲线倒圆，在半径栏输入20，倒圆结果如图5-6所示。
图5-6曲线倒圆
（4）选择下拉菜单【插入】→【曲线】→【圆】命令，选择“圆心半径”。
绘制Φ50的圆，如图5-7所示。
图5-7 绘制圆
（5）选择下拉菜单【插入】→【曲线】→【圆弧】命令，弹出“圆弧”对话框，选择“三点画圆弧”，选择平面XC-ZC，参数设置如图5-8所示。
单击“应用”。
图5-8 圆弧参数
（6）绘制R200的圆弧，参数设置如图5-9所示。
单击“应用”，结果如图5-10所示。
图5-9圆弧绘制
图5-10圆弧
（7）选择下拉菜单【编辑】→【对象显示】命令，出现“类选择”对话框，选择图5-11所示的圆，单击“确定”，“编辑对象显示”对话框的参数设置如图4-15所示，单击“确定”
图5-11类选择对话框
图5-12 编辑对象显示对话框（8）结果如图5-13所示。
图5-13 线框二结果
5.3 知识链接
5.3.1 样条曲线的绘制
样条曲线是通过多项式曲线和所设定的点来拟合曲线。
单击【曲线】工具栏上的“样条曲线”按钮，或选择下拉菜单【插入】→【曲线】→【样条】命令，系统弹出“样条”对话框，如图5-14所示。
图5-14 “样条”对话框图5-15 “根据极点生成样条”对话框
在“样条”对话框中提供了4种生成样条曲线的方法。
1．根据极点
该选项是通过设定样条曲线的各控制点来生成一条样条曲线。
控制点的创建方法一般有两种：使用点构造器定义点和从文件中读取控制点。
选择该选项后，系统弹出“根据极点生成样条”对话框，如图5-15所示。
“根据极点生成样条”对话框各选项的含义如下。
●曲线类型：用于设定样条曲线的类型，包括多节段和单一节段两种类型。
多段：产生样条曲线时，与对话框中的“曲线阶次”设置相关。
样条曲线的极点数必须大于曲线的阶次。
单段：创建的样条曲线只有一个节段，与曲线的阶次无关。
单段样条不能封闭。
●曲线阶次：用于定义样条曲线的数学多项式的最高次幂。
设置的控制点数必须大于曲线阶次，否则无法创建样条曲线。
●封闭曲线：用于设定生成的样条曲线是否封闭。
●文件中的点：该选项可以从已有文件中读取控制点的坐标数据，仅用于创建多段的样条曲线。
2．通过点
该选项是通过设置样条曲线的各定义点，生成一条通过各点的样条曲线，它与“根据极点”的最大区别在于生成的样条曲线通过各个定义点。
3．拟合
拟合也称为最小二乘法，是使用拟合方式（样条曲线上所有的点与定义点之间的距离的平方和最小）生成样条曲线。
4．垂直于平面
该选项是以正交于平面的曲线生成样条曲线。
选择该选项后，先通过【平面子功能】按钮定义起始平面，再选择起始点，接着定义下一个平面且定义建立样条曲线的方向，然后继续选择所需的平面，单击【确定】即可生成一条样条曲线。
5.3.2 椭圆的绘制
椭圆是模型设计中常用的曲线，创建的操作步骤如下。
（1）单击【曲线】工具栏上的“椭圆”按钮，或选择下拉菜单【插入】→【曲线】→【椭圆】命令，在弹出的“点”对话框中设置椭圆中心。
（2）单击“确定”，在弹出的“椭圆”对话框中设置相关参数，如图5-16所示。
图5-16 “椭圆”对话框
（3）单击“确定”即生成椭圆曲线。
5.3.3 抛物线的绘制
抛物线创建的操作步骤如下。
（1）单击【曲线】工具栏上的“抛物线”按钮，或选择下拉菜单【插入】→【曲线】→【抛物线】命令，在弹出的“点”对话框中设置抛物线的顶点，单击“确定”。
（2）在弹出的“抛物线”对话框中设置抛物线的焦距长度、最小DY、最大DY和旋转角度，如图5-17所示。
单击“确定”即生成抛物线曲线。
图5-17 “抛物线”对话框
5.3.4 双曲线的绘制
在UG NX5.0中,只需指定双曲线的中心和输入相关参数即可创建一条双曲线。
创建的操作步骤如下。
（1）单击【曲线】工具栏上的“双曲线”按钮，或选择下拉菜单【插入】→【曲线】→【双曲线】命令，在弹出的“点”对话框中设置双曲线的中心，单击“确定”。
（2）在弹出的“双曲线”对话框中设置抛物线的实半轴、虚半轴、最小DY、最大DY 和旋转角度，如图5-18所示。
（3）单击“确定”即生成双曲线。
5.3.4 螺旋线的绘制
1．创建螺旋线的操作步骤如下。
（1）单击【曲线】工具栏上的“螺旋线”按钮，或选择下拉菜单【插入】→【曲线】
图5-18 “双曲线”对话框
→【螺旋线】命令，系统弹出“螺旋线”对话框，如图5-19所示。
（2）在“螺旋线”对话框中设置相关参数，单击“确定”按钮，即可创建一条螺旋线。
图5-19 “螺旋线”对话框
2．“螺旋线”对话框选项
（1）圈数：设定螺旋线的圈数，应大于0，可以是整数，也可以是小数。
（2）螺距：设定两螺旋曲线之间的轴向距离，必须大于或等于0。
（3）半径方式：用于设置螺旋半径按一定规律变化的方法，包括两种。
使用规律曲线：通过规律曲线来确定螺旋线的半径。
输入半径：用于设定螺旋线为一定值。
（4）旋转方向：用于设定螺旋线的旋转方向，包括右旋和左旋两种。
（5）定义方位：用于设定螺旋线的方向和起始点
5.4 课后练习
图5－20
图5－21。
