安捷伦 蓝牙测试仪N4010A操作指导书
蓝牙测试仪操作指引
蓝牙测试仪操作指引一、连接电源和外设首先，将蓝牙测试仪连接到电源，并确保其正常工作。
接下来，根据需要连接外部设备，例如计算机或移动设备。
一般来说，蓝牙测试仪通过USB线缆或无线方式与这些外部设备连接。
二、打开蓝牙测试仪在连接电源和外设后，按下蓝牙测试仪上的电源按钮，以打开设备。
一般而言，测试仪的屏幕会显示一些系统信息，如型号、版本和状态等。
请仔细阅读屏幕上的信息，以确保设备正常工作。
三、选取工作模式接下来，选择设备的工作模式。
蓝牙测试仪通常有不同的模式，如扫描模式、连接模式、降噪模式等。
根据需要和测试目的选择适当的模式。
四、蓝牙设备在进入相应的模式后，开始蓝牙设备。
蓝牙测试仪会自动扫描周围的设备，并将其显示在屏幕上。
点击设备列表中的目标设备，以进行后续测试。
有时，测试仪可能需要输入密码或验证码才能连接一些设备。
五、测试信号强度和连通性连接到目标设备后，进行信号强度和连通性测试。
蓝牙测试仪可以显示设备之间的信号强度，从而评估其连接质量。
可以通过移动测试仪和设备之间的距离，观察信号强度的变化。
此外，还可以发送测试信号或数据包，并检查传输的可靠性和速度。
六、分析蓝牙协议蓝牙测试仪还可以用于分析蓝牙协议和通信过程。
通过捕获和解析蓝牙数据包，可以了解设备之间的通信内容和流程。
这对于调试和故障排除非常有用。
使用测试仪的分析功能需要一定的专业知识和技巧，建议提前学习相关知识或请专业人士协助操作。
七、记录和导出测试结果在测试过程中，及时记录和保存测试结果。
蓝牙测试仪通常可以提供各种方式保存和导出数据，例如文本文件、图表或报告等。
这些结果可以用于后续分析、比对和报告编制。
八、关闭蓝牙测试仪测试完成后，操作过程反向进行，即断开与外部设备的连接，并关闭蓝牙测试仪。
总结起来，正确操作蓝牙测试仪的关键是：连接电源和外设、打开设备、选择工作模式、蓝牙设备、测试信号强度和连通性、分析蓝牙协议、记录和导出测试结果、关闭测试仪。

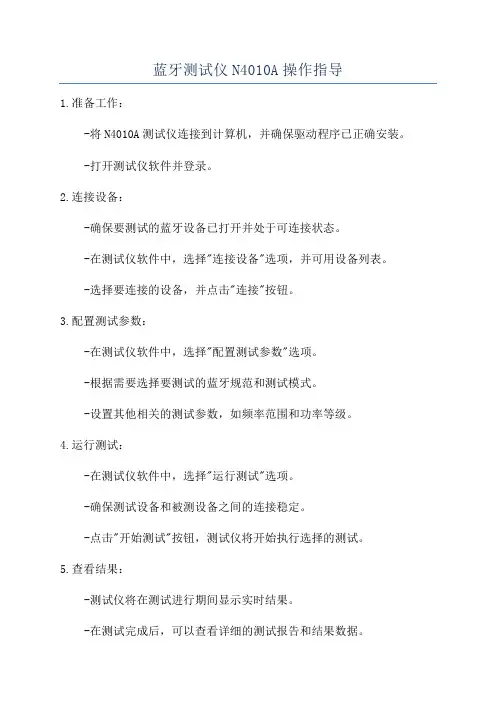

蓝牙测试仪N4010A操作指导
蓝牙测试仪N4010A操作指导1.准备工作：-将N4010A测试仪连接到计算机，并确保驱动程序已正确安装。
-打开测试仪软件并登录。
2.连接设备：-确保要测试的蓝牙设备已打开并处于可连接状态。
-在测试仪软件中，选择"连接设备"选项，并可用设备列表。
-选择要连接的设备，并点击"连接"按钮。
3.配置测试参数：-在测试仪软件中，选择"配置测试参数"选项。
-根据需要选择要测试的蓝牙规范和测试模式。
-设置其他相关的测试参数，如频率范围和功率等级。
4.运行测试：-在测试仪软件中，选择"运行测试"选项。
-确保测试设备和被测设备之间的连接稳定。
-点击"开始测试"按钮，测试仪将开始执行选择的测试。
5.查看结果：-测试仪将在测试进行期间显示实时结果。
-在测试完成后，可以查看详细的测试报告和结果数据。
-结果数据可以用于评估设备的蓝牙性能，并进行进一步的优化和调整。
6.进阶功能：-N4010A测试仪还提供了一些进阶功能，如信号发生器、频谱分析等。
-这些功能可以用于进行更深入的蓝牙性能评估和故障排查。
需要注意的是，N4010A测试仪的具体操作流程可能会根据软件版本和配置的不同而有所不同。
建议在操作之前仔细阅读测试仪的用户手册，了解具体的操作指导。
总结：通过上述操作指导，您可以正确地操作蓝牙测试仪N4010A，并进行各种蓝牙设备的测试。
这将有助于提高设备的蓝牙性能，并确保其符合相关的蓝牙标准和指南。
