HP服务器SmartstartACU软件配置

F5

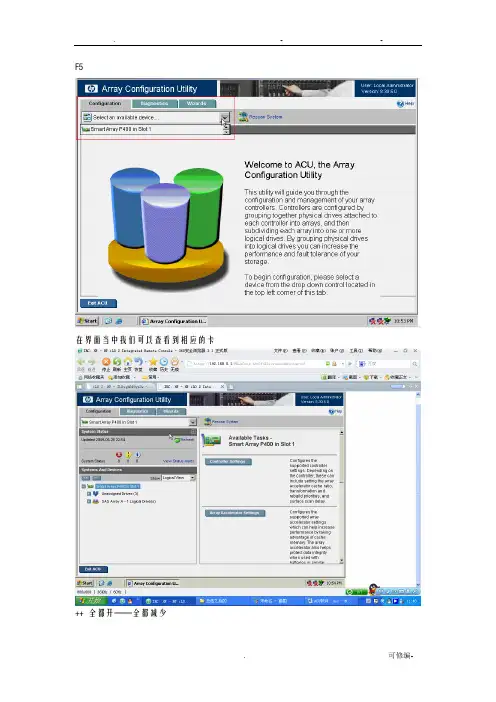

在界面当中我们可以查看到相应的卡
++ 全都开——全都减少
根据您机器的硬盘显示对应的信息
这对不同的设备现实不同的信息
创建array
点击红色部分，可以对卡的读写进行修改
点击2
根据磁盘数，显示了默认可以的riad级别和操作
Array加速器
Sectors：扇区
上面的选择用户可以根据自己的选择来划分
在左边阵列卡下的logical drive中选择相应的阵列array A或array B，如果你阵列下存在没有划分到阵列中的硬盘，在右面的选项中便会出现spare热备盘的管理选项，打开后在里面进行选择保存即可。

HP ProLiant 服务器使用 SmartStart 8.30 引导安装Microsoft Windows 2003操作指南

HP ProLiant 服务器使用SmartStart 8.30 引导安装Microsoft Windows 2003操作指南以HP ProLiant DL 380 G5安装Microsoft Windows 2003 R2 Standard (32 Bit)为例：1.启动服务器，将SmartStart 8.30 32位版放入光驱引导，进入¡Language and Keyboard Selection¡界面，选择¡English （US）¡和¡US English¡点击¡Next¡进入下一步2.进入¡Important Information¡界面时点击¡Agree¡进入下一步3.在装系统前需进行阵列配置，点击maintenance,进入阵列配置（以E200的阵列卡，Raid 5 阵列为例）4. 点击HP Array Configuration and Diagnostics .开始阵列配置。

5. 选择配置阵列的阵列卡，点选Smart Array E200 in slot 3 (以E200 阵列卡为例)如果该机器之前已经配置阵列，现需要重新做阵列，需先清除之前阵列。

6. 依次点击Clear Configuration、OK，清除阵列。

清除完成，进入下一个界面进行配置。

如之前没有配置阵列，直接进入下一个面界面进行配置。

7. 点击Create Array 创建阵列8. 点击List View9. 勾选所需硬盘，点击OK10. 点击Create logical drive 创建逻辑驱动器11. 点选Raid 5（以Raid5阵列为例），Stripe size 、sectors、size、Array Accelerator，请根据具体要求设置，截图为默认设置。

设置完成点击save 保存。

HP DL系列服务器RAID配置指南

HP ProLiant DL380、DL580、DL360服务器系列-配置Raid5的两种方法本文介绍DL380, DL580, DL360 服务器系列配置Raid 5的两种方法: 使用ORCA配置和使用Smart Start7.91中的Array Configuration Utility(ACU)配置。

方案一：使用ORCA配置Raid 51、开机自检到阵列卡时，有F8的提示。

2、F8进入阵列配置工具RBSU。

选择第一项：Create Logical Drive进入阵列创建界面。

3、用空格（space）键选中、Tab键切换选项。

将三块物理硬盘都选中；选择Raid 5；由于只用了三块sas硬盘，故不选spare；Maximum Boot partition:选择8GB maximum.按回车创建Raid 5。

4、F8保存配置。

5、示设置已保存，按回车键继续。

6、下面选View Loagical Driver，按回车查看阵列信息。

7、显示有一个logical drive，级别为Raid 5，状态OK。

8按回车查看详细信息。

显示阵列中物理盘的参数和状态以及是否有Spare盘。

方案二：使用Smart Start7.91中的Array Configuration Utility(ACU)配置Raid 5。

1、进入ACU（其中有两种方式可进入ACU）：1.1用Smart Start7.91光盘引导进入Smart Start的主界面，选择Maintain Server-Configure Array。

1.2如果系统（以Windows系统为例）下已经安装了Proliant Support Pack（PSP包），则在开始-程序-HP System tools-HP Array Configuration Utility打开ACU。

2、创建Array。

在Configuration View选中Smart Array P400 in Slot3；在Comman Tasks选择Create Array。

hp服务器诊断工具应用说明

安装之后根据下面的步骤收集一份相关日志文件：
打开开始——程序——HP System Tools——HP Insight Diagnostics online Edition for Windows——HP Insight Diagnostics online Edition for Windows。

9、提示安全证书报警，选择是，继续。

10、会弹出登录界面，输入本机管理员的用户名和密码，登录。

（如果服务器登录了域，那么administrator前要加域名，例如domain\administrator）
注：是服务器的管理员账户及密码（shi）。

11、进入诊断网页，在第一选项卡Survey中，上部有2个下拉项，左侧选择Advanced，右侧选择All，会显示出更多硬件信息，点击右下的Save按钮保存。

此界面可以看到服务器所有硬件信息。
