天然气集输
《天然气集输》课程综合复习资料

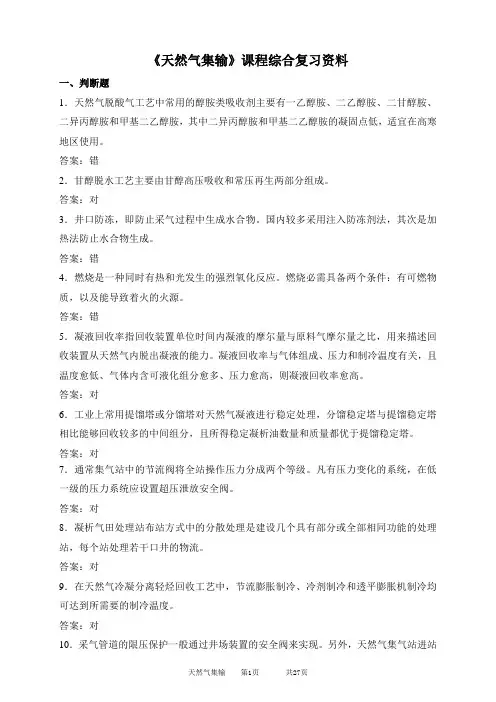

《天然气集输》课程综合复习资料一、判断题1．天然气脱酸气工艺中常用的醇胺类吸收剂主要有一乙醇胺、二乙醇胺、二甘醇胺、二异丙醇胺和甲基二乙醇胺，其中二异丙醇胺和甲基二乙醇胺的凝固点低，适宜在高寒地区使用。
答案：错2．甘醇脱水工艺主要由甘醇高压吸收和常压再生两部分组成。
答案：对3．井口防冻，即防止采气过程中生成水合物。
国内较多采用注入防冻剂法，其次是加热法防止水合物生成。
答案：错4．燃烧是一种同时有热和光发生的强烈氧化反应。
燃烧必需具备两个条件：有可燃物质，以及能导致着火的火源。
答案：错5．凝液回收率指回收装置单位时间内凝液的摩尔量与原料气摩尔量之比，用来描述回收装置从天然气内脱出凝液的能力。
凝液回收率与气体组成、压力和制冷温度有关，且温度愈低、气体内含可液化组分愈多、压力愈高，则凝液回收率愈高。
答案：对6．工业上常用提馏塔或分馏塔对天然气凝液进行稳定处理，分馏稳定塔与提馏稳定塔相比能够回收较多的中间组分，且所得稳定凝析油数量和质量都优于提馏稳定塔。
答案：对7．通常集气站中的节流阀将全站操作压力分成两个等级。
凡有压力变化的系统，在低一级的压力系统应设置超压泄放安全阀。
答案：对8．凝析气田处理站布站方式中的分散处理是建设几个具有部分或全部相同功能的处理站，每个站处理若干口井的物流。
答案：对9．在天然气冷凝分离轻烃回收工艺中，节流膨胀制冷、冷剂制冷和透平膨胀机制冷均可达到所需要的制冷温度。
答案：对10．采气管道的限压保护一般通过井场装置的安全阀来实现。
另外，天然气集气站进站前管道上设置的紧急放空阀和超压报警设施，对采气管道的安全也能起保证作用。
答案：对二、填空题1．天然气的体积系数是指天然气在地层条件下所占体积与其在地面条件下的体积之比，天然气体积系数可视为仅是气藏压力的函数。
天然气体积系数的倒数称之（）。
答案：天然气膨胀系数2．根据天然气中C3以上烃类液体的含量多少，把天然气划分为贫气和（）。
答案：富气3．天然气的溶解度是指（）。
天燃气集输(一)

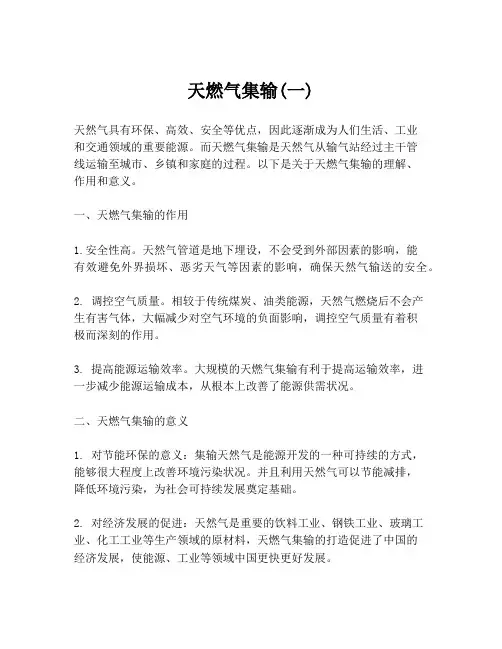

天燃气集输(一)天然气具有环保、高效、安全等优点，因此逐渐成为人们生活、工业和交通领域的重要能源。
而天燃气集输是天然气从输气站经过主干管线运输至城市、乡镇和家庭的过程。
以下是关于天燃气集输的理解、作用和意义。
一、天燃气集输的作用1.安全性高。
天然气管道是地下埋设，不会受到外部因素的影响，能有效避免外界损坏、恶劣天气等因素的影响，确保天然气输送的安全。
2. 调控空气质量。
相较于传统煤炭、油类能源，天然气燃烧后不会产生有害气体，大幅减少对空气环境的负面影响，调控空气质量有着积极而深刻的作用。
3. 提高能源运输效率。
大规模的天燃气集输有利于提高运输效率，进一步减少能源运输成本，从根本上改善了能源供需状况。
二、天燃气集输的意义1. 对节能环保的意义：集输天然气是能源开发的一种可持续的方式，能够很大程度上改善环境污染状况。
并且利用天然气可以节能减排，降低环境污染，为社会可持续发展奠定基础。
2. 对经济发展的促进：天然气是重要的饮料工业、钢铁工业、玻璃工业、化工工业等生产领域的原材料，天燃气集输的打造促进了中国的经济发展，使能源、工业等领域中国更快更好发展。
3. 对国际技术的吸取和应用：在天燃气集输的过程中，技术水平得到了一个新的提升，中国能源产业从中获得技术储备和技术积累,学习采用更多国际化的技术和理念。
三、天燃气集输建设需注意的事项1. 安全优先。
在建设过程中，要坚持安全第一的原则，从设计、建设、运维、更新等各个环节加强安全措施，确保天燃气集输运作过程中不会因操作疏忽而导致危险事件的发生。
2. 保护环境。
天燃气的采集和转运过程，也会在一定程度上对环境产生影响。
要合理控制营业范围和排放标准，设计符合国家环保和能耗标准的设施，防止环境破坏。
3. 打造良好的营商环境。
为保障天燃气集输系统健康运转，政府部门应该积极完善法律、管理和政策等各方面的规范和标准，为企业提供合法、公平和有利的营商环境。
总之，天燃气集输在当前社会中有着重要的意义和作用，作为国家基础能源建设的一部分，应该不断加强技术创新，保证安全可靠运行，促进对于环境的保护和经济的发展。
论天然气集输常见问题及处理对策
论天然气集输常见问题及处理对策摘要：天然气集输是天然气生产过程中的一个关键环节，一定要确保安全性。
本文将从天然气的集输工艺、基本要求以及常见问题等方面展开研究，为我国天然气集输的建设与发展提供具有现实意义的参考建议，同时提出若干个有效处理方案，推动天然气集输事业的未来发展。
关键词：天然气；集输；常见问题；处理对策引言近年来，人民环保意识不断提高，与此同时，现代科技与信息技术的发展，又为我国环保事业的建设与发展提供了稳定的技术保障。
天然气作为重要的能源，逐渐开始推广并普及，但随着天然气使用量的增加，天然气集输的问题逐渐凸显。
其中，技术工艺的优化与改良是极为重要的。
在天然气的激素预处理过程中，天然气净化是的重要目的与内容之一。
近年来，我国对于天然气集输技术以及加工处理方式的改进愈发深入，其中的技术、科技水平以及设备操作难度均有所提升。
这对相关从业人员提出了更为严苛的要求。
因此，要贯彻落实我国环保措施以及天然气集输发展战略，必须对现代化技术以及操作设备进行充分的了解。
1 天然气集输工艺分析在天然气的开采环节结束后，技术人员将通过管道运输系统完成天然气的运输，最终将其运输至天然气集束联合站。
而在联合站中，工作人员会优先对原始的天然气进行净化，清除其中的杂质，进而提高天然气的燃烧质量，充分满足我国工业以及社会生活的燃料需求。
随后，联合站会通过增压设备对净化后的天然气进行加压处理并将其运输至相应的用户。
在天然气集输网络的选择方面，工作人员会依据天然气来源的总量、周边气井的分布状况以及具体的社会环境和自然环境来进行选择。
常见的几种有环状、放射状、树状等。
其中，放射装机器系统通常能够较好地应用于气井数量多，且分布范围较广的气田中。
而气井分布相对较为稀疏的气田则更多地使用枝壮系统，进而实现对天然气的收集和集输[1]。
此外，气井中的天然气处于未被净化的状态，其中涵盖了大量的二氧化碳、水、硫化氢等有害物质，而这些物质会对天然气运输管道造成严重的腐蚀损伤。
天然气集输管道 天然气集输管道流量计算公式
天然气集输管道天然气集输管道流量计算公式8.3天然气集输管道8.3.1天然气集输管道水力计算采用的气量，对未经净化处理的湿气应为设计输气量的1.2倍～1.4倍，对净化处理后的干气应为设计输气量的1.1倍～1.2倍。
8.3.2天然气集输管道流量计算应符合下列规定：1当管道沿线的相对高差△h≤200m时，应按下式计算：式中：q v——管道计算流量(m3／d)；d——管道内径(cm)；p1——管道起点压力(绝压)(MPa)；p2——管道终点压力(绝压)(MPa)；△——气体的相对密度(对空气)；Z——气体在计算管段平均压力和平均温度下的压缩因子；T——气体的平均热力学温度(K)；L——管道计算长度(km)。
2当管道沿线的相对高差△h＞200m时，应按下式计算：式中：△h——管道计算的终点对计算段起点的标高差(m)；a——系数(m-1)，；g——重力加速度，g＝9.81m／s2；R a——空气的气体常数，在标准状况下R a＝287.1m2／(s2·K)；n——管道沿线计算管段数，计算管段是沿管道走向，从起点开始，当其相对高差△h≤200m时划作一个计算管段；h i——各计算管段终点的标高(m)；h i-1——各计算管段起点的标高(m)；L i——各计算管段长度。
式中其他符号意义与公式8.3.2-1相同。
8.3.3天然气集输管道沿线任意点的温度确定应符合下列规定：1当无节流效应时，应按本规范公式8.1.2计算。
计算常数a可按下式计算：式中：K——管道中气体到土壤的总传热系数[W／(m2·℃)]；D——管道外径(m)；q v——气体流量(m3／d)；△——气体的相对密度；c p——气体的定压比热容[J／(kg·℃)]。
2当有节流效应时，应按下式计算：式中：J——焦耳—汤姆逊效应系数(℃／MPa)；△P x——x长度管段的压降(MPa)；a——计算常数，按式8.3.3-1计算。
式中其他符号意义与本规范公式8.1.2中相同。
天然气集输设计规范
站场设计
站场是集输系统中的关键节点，其设计应考虑工艺流程、 设备选型、安全环保和建筑结构等因素。
站场设计应遵循相关标准和规范，确保工艺流程合理、设 备选型正确、安全环保达标，同时满足建筑结构要求。
储气设施设计
01
集输系统流程应根据天然气来源 、市场需求、运输条件和环保要 求等因素进行选择，确保流程可 靠、高效和经济。
02
常见的集输系统流程包括单井集 输、多井集中集输和区域集输等 ，应根据实际情况进行选择和设 计。
管道设计
管道设计应考虑管道材质、管径、压力等级、防腐措施和管道走向等因素，确保 管道安全可靠、经济合理。
维护保养
制定天然气集输系统的维护保养计划，定期对管道、设备等进行保养，延长其使用寿命，确保系统安 全稳定运行。同时，应对维护保养过程进行记录和归档，以便后续追溯和管理。
05 案例分析
某地区天然气集输系统设计案例
01
案例概述
某地区天然气集输系统设计案例，涉及天然气的采集、运输和储存等环
节，旨在提高该地区天然气的供应效率和安全性。
设计规范的目的和意义
天然气集输设计规范是指导天然气集输系统设计、建设和运 营的重要标准，其目的是确保集输系统的安全、可靠和经济 性。
设计规范的意义在于统一和规范天然气集输系统的设计标准 ，提高系统的安全性能和可靠性，降低建设和运营成本，促 进天然气工业的可持续发展。
02 天然气集输系统设计
集输系统流程
02 03
设计要点
根据该地区的地质、气象和水文等条件，管道的线路和储气 设施；确保系统安全、环保、经济和可靠。
实施效果
天然气集输工艺流程技术

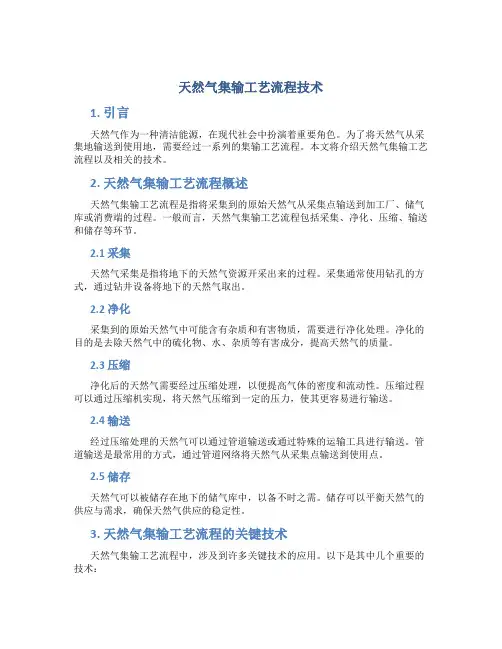

天然气集输工艺流程技术1. 引言天然气作为一种清洁能源，在现代社会中扮演着重要角色。
为了将天然气从采集地输送到使用地，需要经过一系列的集输工艺流程。
本文将介绍天然气集输工艺流程以及相关的技术。
2. 天然气集输工艺流程概述天然气集输工艺流程是指将采集到的原始天然气从采集点输送到加工厂、储气库或消费端的过程。
一般而言，天然气集输工艺流程包括采集、净化、压缩、输送和储存等环节。
2.1 采集天然气采集是指将地下的天然气资源开采出来的过程。
采集通常使用钻孔的方式，通过钻井设备将地下的天然气取出。
2.2 净化采集到的原始天然气中可能含有杂质和有害物质，需要进行净化处理。
净化的目的是去除天然气中的硫化物、水、杂质等有害成分，提高天然气的质量。
2.3 压缩净化后的天然气需要经过压缩处理，以便提高气体的密度和流动性。
压缩过程可以通过压缩机实现，将天然气压缩到一定的压力，使其更容易进行输送。
2.4 输送经过压缩处理的天然气可以通过管道输送或通过特殊的运输工具进行输送。
管道输送是最常用的方式，通过管道网络将天然气从采集点输送到使用点。
2.5 储存天然气可以被储存在地下的储气库中，以备不时之需。
储存可以平衡天然气的供应与需求，确保天然气供应的稳定性。
3. 天然气集输工艺流程的关键技术天然气集输工艺流程中，涉及到许多关键技术的应用。
以下是其中几个重要的技术：3.1 脱硫技术天然气中的硫化物会对环境和设备造成严重的腐蚀和污染。
因此，必须采用脱硫技术去除天然气中的硫化物。
常用的脱硫技术包括吸收法、气膜法和催化氧化法等。
3.2 压缩技术压缩技术是天然气集输过程中必不可少的环节。
压缩机的选择和运行参数的控制非常关键，影响着天然气的输送效率和安全性。
目前常用的压缩技术包括离心压缩机、螺杆压缩机和往复式压缩机等。
3.3 管道输送技术管道输送技术是天然气集输的主要方式。
有效的管道输送技术可以提高天然气的输送效率和经济性。
管道输送技术包括输气压力控制、流量检测、泄漏监测和腐蚀防护等。
天然气集输设计相关规范
天然气集输设计相关规范天然气集输设计相关规范摘要：天然气具有安全、易燃烧、发热量大、燃烧率高、清洁无渣、利于环境保护等特点。
在各种能源使用中，天然气所占的比例将越来越大，预计2015 年将达到8左右，2050 年左右将达到51，超过石油成为第一大能源。
天然气的集输必须依靠管线来实现，因此天然气集输管网的设计是十分重要的。
本文通过各种书籍期刊及网络对目前我国天然气集输管网的设计规范情况进行了查阅，总结了目前天然气集输管网现状，对集输管网的设计规范进行了总结。
天然气集输工程是气田地面工程的主体工程，也是天然气生产过程中的一个重要环节，集输的任务是收集自地下开采出的天然气或其混合物，并进行分离、转运、外输。
关键词：天然气集输管线气田站集输系统1. 天然气集输管网概述目前国内广泛采用的是多级集输流程，所采用的集输系统管网主要有放射状、枝状和环状，以及这三种的组合形式。
放射状管网按照一定的要求将若干气井划分为一组，每组设一个集气站，各气井天然气通过集气管线纳入集气站，再经集气支线、集气干线进入集气总站。
枝状管网有一条贯穿于气田的主干线，由干线输入到集气总站。
环状管网是将集气干线布置成环状，承接沿线集气站来气，在环网上适当的位置引出管线至集气总站。
2基本要求1 气田集气工程总流程，应根据天然气气质、气井产量、压力、温度和气田构造形态、驱动类型、井网布置、开采年限、逐年产量、产品方案及自然条件等因素，以提高气田开发的整体经济效益为目标，综合考虑确定。
2 气田站场布局应符合下列原则：在气田开发井网布置的基础上，结合地形条件统一规划布置各类站场，其位置应符合集气工程总流程和产品流向的要求，并应方便生产管理。
根据气区或气田的面积和含硫天然气的产量来确定净化厂的规模和位置，净化厂的设计应符合国家现行标准《气田天然气净化厂设计规范》SY/T0011的规定。
当气区各气田天然气含硫量差别较大，需要采取不同净化工艺时，经过经济对比，可建若干个分散的净化站，一般可与井场或集气站合建。
天然气集输工艺流程概论
天然气集输工艺流程概论天然气是一种清洁、高效的能源，广泛应用于工业、民用和发电等领域。
然而，天然气的产地常常分散，需要通过管道输送至消费地，因此天然气集输工艺显得尤为重要。
本文将介绍天然气集输工艺的基本流程和关键环节。
天然气开采天然气的开采通常是在气田进行，通过井口进行抽采。
在天然气开采的过程中，需要注意保证井口的稳定，避免泄漏和事故的发生。
开采出的天然气会被送往气处理厂进行处理。
天然气处理天然气处理是天然气集输过程中的一个重要环节，其目的是去除天然气中的杂质，提高天然气的纯度和质量。
主要的处理方法包括脱硫、脱水、除酸、降压等。
•脱硫：通过吸收剂或化学方法去除天然气中的硫化氢等有毒气体。
•脱水：去除天然气中的水分，避免管道中出现结冰等问题。
•除酸：去除天然气中的酸性物质，保护管道不受腐蚀。
•降压：将压缩的天然气降压至管道输送所需的压力。
天然气输送天然气输送是天然气集输的核心环节，经过处理后的天然气会被输送至远处的消费地。
天然气输送主要有两种方式：通过管道输送和液化天然气(LNG)输送。
•管道输送：将天然气压缩并通过管道输送至消费地，这种方式成本低廉、效率高。
•LNG输送：在气体化压缩站将天然气压缩成液态，并通过LNG船运输至消费地，适用于跨海洋、跨国家的长距离输送。
天然气储存天然气在输送过程中可能会受到天气、市场等因素的影响，因此需要进行储存以应对变化。
天然气的储存方式主要有地下储气库和地面储存罐两种。
•地下储气库：利用地下岩层或盐穴储存天然气，这种方式储存量大、安全性高。
•地面储存罐：将天然气储存在钢制或混凝土制的储罐中，适用于小规模的储存需求。
天然气分配天然气到达消费地之后，需要进行分配和调度。
分配主要是根据各个消费单位的需求进行天然气分配，保证各单位用气平衡；调度则是对输气管道进行控制和监管，确保天然气的安全、高效输送。
结语天然气集输工艺是一个复杂的系统工程，在整个过程中需要各个环节的密切协作，才能保证天然气从开采到消费的顺畅输送。
教学课件：第三章-天然气集输工艺流程
02 天然气集输系统组成
气田集输系统
气田集输系统概述
气田集输系统是天然气集输工艺 流程的起始点，主要负责对气田 产出天然气的收集、处理和输送。
气田采出气的处理
气田采出气中含有水分、凝析油、 轻烃等杂质，需要进行分离、脱水 和净化处理，以满足长输管道的输 送要求。
集输管网
气田集输管网主要由集气管线、集 气站、排液管线等组成，负责将处 理后的天然气输送到净化厂或长输 管道。
净化厂集输系统
净化厂集输系统概述
净化厂集输系统负责对从气田集输系统输送来的天然气进行进一 步的处理和净化，以满足市场对天然气的品质要求。
天然气净化工艺
净化厂采用各种净化工艺，如脱硫、脱水、脱碳等，去除天然气中 的有害物质和水分，提高天然气的品质。
净化厂产品输出
经过处理的天然气通过管道或液化天然气（LNG）等方式输送至市 场，供应给用户。
优化增压工艺流程，合理安排各 增压单元的顺序和操作参数，可
以进一步降低能耗和成本。
提升储运安全性
天然气的储运涉及到高压、易燃、易 爆等特点，提升储运安全性是至关重 要的。
采用先进的监控和报警系统，实时监 测储运过程中的温度、压力、液位等 参数，及时发现和处理异常情况。
加强储运设备的维护和管理，定期检 查和维修管道、储罐、运输车辆等设 备，确保其安全可靠。
净化效果。
某长输管道集输案例
长输管道概况
某长输管道位于我国东部地区，负责将天然气从气田输送到目的地。
集输工艺流程
该长输管道采用高压输送、中途增压、终端接收的工艺流程，将天然气从气田安全、稳定 地输送到目的地。
技术特点
该长输管道集输工艺流程采用了高强度材料和防腐技术，确保管道的安全和可靠性；同时 采用了智能监控系统，对管道进行实时监测和调控，确保天然气的稳定输送。
天然气集输工艺流程
1 2
市场需求持续增长
随着人们对天然气的需求不断增加，天然气集 输工艺的市场需求将持续增长。
技术创新不断推动
随着科技的不断进步，天然气集输工艺将不断 进行技术创新，提高工艺的效率和安全性。
3
环保和可持续发展成为主题
未来，天然气集输工艺将更加注重环保和可持 续发展，减少对环境的影响，实现经济、社会 和环境的协调发展。
分离器
用于将气体与液体进行分 离的设备，如旋风分离器 和离心分离器。
除尘器
用于清除天然气中的固体 颗粒，常用的有袋式除尘 器和湿式除尘器。
处理设备及设施
压缩机组
用于提高天然气的压力，以实现其输送和处理。
冷却器
用于将高温气体降温，常用的有管式冷却器和板式冷却器。
干燥器
用于除去天然气中的水分，常用的有吸附式干燥器和吸收式干燥 器。
随着数字化技术的不断发展，天然气集输工艺将逐渐实现数字化 转型，提高工艺的效率和安全性。
环保要求
随着环保要求的不断提高，天然气集输工艺将更加注重环保，减 少对环境的影响。
多气源供气
随着天然气需求的不断增加，多气源供气将成为发展趋势，天然 气集输工艺将更加注重灵活性和可靠性。
天然气集输工艺的前景展望
加强气藏监测
通过加强气藏监测，及时掌握气藏动态，为收集作业提供准确 的数据支持。
优化天然气处理流程
去除杂质
通过采用高效的去除技术，去除天然气中的 水分、硫化物等有害杂质，提高天然气的品 质。
压缩处理
通过压缩处理，将天然气压力提高到管输要求，以 减少输送过程中的能量损失。
制冷分离
利用制冷分离技术，将天然气中的液态烃类 物质分离出来，提高天然气的纯度。
天然气集输设计规范
管道敷设及防腐设计
管道敷设方式：包括直埋、架空 和管沟等敷设方式，需根据实际 情况选择。
管道敷设间距：应符合相关规定， 确保管道安全和正常运行。
添加标题
添加标题
添加标题
添加标题
防腐设计：采用内外防腐涂层、 阴极保护等措施，提高管道的耐 久性和安全性。
紧急切断、自动 控制等安全控制 系统的设置和维 护
管道、阀门、储 罐等设备的防泄 漏措施和维护
环境保护和生态 恢复措施的制定 和实施
消防及应急救援要求及措施
消防设施：应设置消防通道、消防水源、灭火器等设施，并定期进行检查和维护。 应急救援措施：制定应急救援预案，定期进行演练，确保人员掌握应急救援技能。 报警系统：应设置火灾报警系统，及时发现火情并采取相应措施。 安全疏散：应设置安全出口和疏散指示标志，确保人员能够迅速撤离火灾现场。
YOUR LOGO
天然气集输设计 规范
汇报人：
,
汇报时间：20X-XX-XX
添加目录标题
天然气集输工艺 设计规范
天然气集输系统 概述
天然气集输管道 设计规范
天然气集输设计 规范总则
天然气集输站场 设计规范
单击添加章节标题
天然气集输系统概述
天然气集输的定义和作用
天然气集输的定义：将分散的天然气收集起来，通过管道输送至处理厂进行净化和加工的过程。
管道与其他设施的安全距离：应 符合相关规定，确保管道与其他 设施的安全。
管道附属设备及器材选择
阀门：根据管道系统的工 艺要求和介质特性选择合 适的阀门类型和规格
管道配件：如法兰、管件、 接头等，应符合相关标准 和规范，确保连接可靠、 密封性好
天然气集输工艺流程及处理措施
天然气集输工艺流程及处理措施摘要：天然气是一种清洁、高效、低碳的能源，其开采和利用已经得到了广泛的应用。
然而，在天然气的输送和处理过程中，存在着诸多挑战，如腐蚀、水合物、气液两相流等问题，这些问题可能会对天然气的运输、储存和利用产生不良影响。
因此，为了确保天然气能够稳定、高效地输送和利用，需要探讨一系列天然气集输工艺和处理措施。
本文将围绕天然气集输工艺和处理措施展开探讨，以期为天然气的安全输送和高效利用提供有益的参考和指导。
关键词：天然气；集输工艺；处理措施前言天然气集输工艺是天然气整体生产工作的关键，根据天然气行业的持续发展趋势来看，保证集输工艺处理的安全性、有效性是非常重要的。
天然气体从地下开采出来后，需要使用集输管道将气体集中到处理站，再为天然气满足外送条件而进行脱水脱酸处理，最后将合格的天然气输送入外送管道，展开远距离的输送工作，这项工作的全过程就是文中指的天然气集输工艺。
1 天然气集输工艺流程及要求天然气集输的实践阶段需要有环境的配合，不仅要保障四周环境的安全还要保障设定简约化的天然气集输工艺，以此减少各个生产环节的损耗，防止天然气的非必要消耗，提升其实际价值。
集输环境温度不够时要适当进行保温措施，因为经过冷冻的集输管道会大幅度降低天然气集输的效率，所以要严防冷冻情况的发生导致天然气的整体效益受损。
同时天然气也是化学燃料，运输阶段要严格把控环境温度，保障项目全体的安全。
因此相关的集输工艺务必保障绝对的密封性，从根源严防泄漏的情况发生，与此同时避免因天然气泄漏导致的浪费，对天然气井中的资源进行充分的开采，把天然气的利用价值发挥到极致。
天然气属于气体，因此运输阶段务必严格执行封闭处理，全程根据流程进行。
2 天然气集输工艺处理措施2.1天然气集输防火防爆工艺天然气集输防火防爆工艺是保障天然气集输系统安全稳定运行的重要措施。
在天然气集输工艺中，涉及到的高压、高温、易燃、易爆等因素使得天然气集输系统存在一定的安全隐患。
天然气集输工艺流程
一、气井产物
从气井产出的物质，除天然气外一般含有液体和固体物质。
液体包括液烃和气田水。 气田水又包含游离水和凝结水两种。气田开采初期，一般不出现游离水 ，但少数气田在开采初期也有游离水随着天然气从气井采出。凝结水是天然 气在高压、高温的地层中所含有的饱和水汽，当天然气被采出后，由于压力 和温度降低，在天然气中的饱和水汽，随着温度和压力的变化而凝结为液体 被游离出来。 液烃也是由于天然气被采出后，随着气一液相态平衡条件的变化，一部 分较重的烃也凝结为液体被析出。但对组成属于干气范围的天然气，从气井 采出后不析出液烃。
2018/11/15
储运工程系 曹学文
10
四、气田集输站场工艺流程
四、气田集输站场工艺流程
气田集输站场工艺流程是表达各种站场的工艺方法和工艺过程。所 表达的内容包括物料平衡量、设备种类和生产能力、操作参数，以及 控制操作条件的方法和仪表设备等。 1、 常温分离集气站 常温分离集气站的功能是收集气井的天然气；对收集的天然气在 站内进行气液分离处理；对处理后的天然气进行压力控制，使之满足 集气管线输压要求；计量。 我国目前常用的常温分离集气站流程有以下几种： (1)常温分离单井集气站流程
2018/11/15
储运工程系 曹学文
2
一、气井产物
二、气田集输系统的工作范围和工作内容
天然气从气井采出，经过降压并进行分离除尘除液处理 之后，再由集气支线、集气干线输送至天然气处理厂或长输 管道首站，称为气田集输系统。当天然气中含有 H2S 、 H2O 时 ，即需经过天然气处理厂进行脱硫、脱水处理，然后输至长 输管道首站。 气田集输系统的工作是：收集天然气，并经过降压、分 离、净化使天然气达到符合管输要求的条件，然后输往长输
天然气集输系统之集输管网
天然气集输系统之集输管网一、集输管网的构成集输管网是由不同管径、不同壁厚的金属或非金属管道构成的大面积网状管道结构。
它覆盖气田区域内所有的气井，为气井产出的天然气提供通向各类站场并最终通向天然气处理厂的通道，是天然气集输系统中不可缺少的主要生产设施。
按具体用途和输送条件的不同，集输系统管道可分为如下4类：(一)采气管道1．作用采气管道是指气井与集气站之问的连接管道，其作用是将单井或相互临近的一组气井产出的天然气汇集到集气站。
2．工作特点采气管道所输送的是井口产出后未经气液分离的天然气，其中不同程度地含有液相水、重烃凝液、固体颗粒等杂质，还含有H2S、CO2、等腐蚀性物质。
为了缩小管道和设备的尺寸，节省钢材和利用压力能，整个采气过程又常常是在比较高的工作压力下进行。
被输送介质的清洁程度差，工作压力高、腐蚀性强，管径相对较小和输送距离较短是采气管道工作的一般特点。
(二)集气支线1．作用集气支线是指集气站(或单井站)到集气干线管道入口的管道，其作用是将在集气站(或单井站)经过预处理的天然气输送到集气干线中去。
2．工作特点所输送介质是已在集气站(或单井站)经过气液分离符合天然气处理厂要求的天然气，气质条件比采气管道好，通常工作压力也比采气管道低。
但除非已在集气站或脱水站脱水，该天然气在一定的压力和温度下仍处于被水饱和的湿状态。
管径一般比采气管道大，输送距离则取决于集气站(或单井站)与集气干线的距离。
(三)集气干线1．作用集气干线的作用是接纳各集气支线输来的天然气，将它们最终汇集到天然气处理厂／净化厂。
2．工作特点集气干线的气质条件、工作压力与集气支线基本一致，管径在集输管网中为最大。
它可以是等直径的，也可以由不同管径的管段组合而成。
变径设置时，随进气点数目的增多和流量的增加而加大其管径。
(四)采集管道目前，在许多含气面积不大，产量高、气质好的气田，常采用一级布站模式，即没有上述定义的采气管道和集气支、干线，井口天然气通过采集管道直接进入处理厂。
天然气集输与处理
天然气集输与处理一、概述由于天然气矿场集输系统是天然气集输配系统的子系统，是整个系统的源头部分。
所以这篇论文在全面总结现有天然气矿场集输及处理生产实践经验的基础上，扼要介绍了目前天然气矿场集输管网以及矿场集输工艺流程，着重介绍了天然气集输与处理的主要内容之一即天然气净化，并对生产过程所使用净化技术的原理、工艺流程及应用做了比较全面的叙述。
希望通过此论文的总结能使即将从事天然气工业各个领域的我们比较系统的了解一些天然气工业方面的常用工艺技术。
二、天然气集输与处理1 天然气矿场集输天然气的集输包括采集和输送两部分，这儿主要介绍气田内部集输管网和集输工艺流程。
集输工艺技术水平的高低，对降低天然气生产成本、提高安全、平稳供气的可靠性及保护环境都有直接的影响。
因此，它在天然气工艺中的作用十分重要。
2 集输工艺流程在井场里，最主要的装置是采气树，它是由闸阀、四通（或三通）等部件构成的一套管汇。
在采气树节流阀之后，接有控制和测量流量及压力、温度的仪表，以及用来处理气体中的凝液和机械杂质的设备，构成了一套井场流程。
在这种流程中，所有用来调节气井工作、分离气体中杂质、计量气量和凝析油量、防止水合物形成等的设备和仪表，都直接布置和安装在距井口不远的地方。
天然气自井中采出经针型阀节流降压、水套加热炉加热，再经二级节流降压后进入分离器，在分离器中分离游离水、凝析油和机械杂质，气体通过计量后进入集气干线。
从分离器分离出的液体经计量、油水分离后，水可回注入地层，液烃输至炼油厂处理。
这种井场单井常温分离工艺流程一般适用于气田建设初期气井少、分散、压力不高、用户近、供气量小、不含硫（或甚微）的单井气处理。
其缺点是井口须有人值守，造成定员多，管理分散，污水不便于集中处理等困难。
但对井间距离远、采气管线长的边远井，这种集气方式仍然是适宜的。
（2）常温分离的集气站流程对于凝析油含量不多的天然气，只须在矿场集气站内进行节流调压和分离计量等操作就可以了。
第三章天然气集输工艺流程
2020/12/8
储运工程系 曹学文
12
图3-1 天然气集输系统示意图
1-井场；2-集气站；3-天然气净化厂和压气站；4-到配气站的出口； 5、6-铁路与公路穿越；7-中间压气站；8-河流穿越；9-沟谷跨越；
10-地下储气库；11-阴极保护站；12-终点配气站
2020/12/8
变化，并联时工作稳定，适用于气田中、后期增压。
2020/12/8
储运工程系 曹学文
4
第一节 天然气集输工程发展 概况及技术发展展望
(3)分离器 目前国外常用的几种高效分离器有 :
① 加拿大波塔—特斯特公司生产的再循环分离器，用于 天然气净化和液体的回收，其性能可靠，效率高，内部结构 坚固。它分为轴流卧式再循环分离器和向心流动立式再循环 分离器，后者可以脱除气体中99.5%的5～25μm以上的液滴 。
2020/12/8
储运工程系 曹学文
7
第一节 天然气集输工程发展 概况及技术发展展望
2.提高气田自动化管理水平 先进的计算机集输的应用 气田自动控制系统 SCADA系统 高度自动化管理
2020/12/8
储运工程系 曹学文
8
第一节 天然气集输工程发展 概况及技术发展展望
目前我国气田自动化控制的整体水平较低，为了满足生产发展 的需要，必须提高我国气田集输的自动化管理水平。自动化方案 的制定要因地制宜，结合工程具体情况，要以确保生产安全可靠 ，技术经济合理为准则。
今后组装技术发展的主要趋势：向大型化、工艺组件微型化、 整体预制化、高度自动化、露天和易运的方向发展。
2020/12/8
储运工程系 曹学文
11
第二节 天然气集输的内容和特点
天然气集输工艺流程
天然气的储存和运输相对便利，可通过管道、液化等方式进行，方便了能源的调配和利用。
天然气的利用可以减少对石油、煤炭等传统能源的依赖，降低能源消耗和污染物排放，有助 于改善环境质量。
天然气集输管道应定期进行检测和 维护，确保管道安全运行。
压缩处理
压缩天然气的原理：通过加压使天然气液化 压缩天然气的优点：便于储存和运输 压缩天然气的应用场景：汽车燃料、城市燃气等 压缩天然气的工艺流程：原料天然气压缩、冷却、储存、运输等环节
管道输送
天然气通过管道从 气田输送到用户
管道输送具有高效、 安全、环保等优点
管道输送成本低， 适合大规模运输
管道输送需要定期 维护和检测，确保 安全可靠
压缩天然气输送
压缩天然气输送是将天然气压缩后通过管道输送到目的地的一种方式。
压缩天然气输送具有较高的效率和安全性，是天然气输送的主要方式之一。
压缩天然气输送需要使用压缩机对天然气进行加压，使其达到一定的压力和流量，以便 在管道中输送。
压缩天然气输送过程中需要考虑到管道的材质、压力、温度等因素，以确保输送的安全 和稳定性。
天然气泄漏事故的应急处理措施 管道破裂事故的应急处理措施 火灾事故的应急处理措施 爆炸事故的应急处理措施
感谢您的观看
涉及环节：包括集气 、输气和处理等环节 ，每个环节都有其特 定的工艺和技术要求 。
天然气集输的目的和意义
目的：将分散的 天然气集中起来， 进行初步加工和 处理，使其满足 市场需求和管道
输送要求。
意义：天然气集输 是天然气工业的重 要组成部分，对于 保障能源安全、促 进经济发展和提高 人民生活水平具有
2024年天然气集输安全的重要（三篇）
2024年天然气集输安全的重要天然气集输安全可以从广义和狭义两个方面来理解。
从广义来讲，是国家天然气能源和工业安全，影响到国家经济发展。
天然气工业是我国国民经济的一个支柱产业，未来20年，随着国民经济的发展和对清洁能源的需求，我国天然气需求增长速度将明显超过煤炭和石油。
xx年，天然气在能源需求总量中所占比例将从xx年的2．1％增加到6％，到2020年将进一步增加到10％。
所以天然气能源安全非常重要。
从狭义来说，是指天然气系统本身、工作人员和环境安全。
天然气在集输过程中危险、毒害性较大，发生事故的后果也相当严重，甚至会造成群死群伤或严重财产损失，造成不良的社会影响。
本次所叙述的天然气集输安全为狭义的概念。
一、事故危害性大天然气为易燃易爆物质，爆炸极限范围宽，点火能量低，容易发生火灾、爆炸、中毒、窒息事故。
由于集输过程中的天然气压力高、气量大，爆破会对周围环境形成很强的冲击破坏作用，外泄的天然气遇火还会发生燃烧、爆炸等后续事故的危险。
由于天然气的热值比较高，燃烧事故发生时的高温辐射作用比较强，着火爆炸时的压力也比较高。
当含有H2S的天然气因事故外泄进入空气中时，还可能引发人体急性中毒事故。
即使是H2S燃烧后生成的SO2，当它在空气中达到一定浓度时，也能使人体出现急性中毒症状。
目前，国内部分气田天然气集输系统建成的时间较早，其设施技术水平落后，操作自动化程度低，安全事故成上升趋势。
据不完全统计，国内天然气管道发生事故的概率大概是国外经济发达国家的5～10倍。
随着国内经济的快速发展，天然气集输系统的建设将迎来另一个高潮。
因此，如何保证新建集输系统的安全运行，降低或消除安全事故发生的几率，实现集输系统运行的本质安全成了当务之急。
二、事故影响范围广天然气集输系统的管道、设备发生爆破事故时，大量外泄的天然气以及其中含有的有毒物质随空气流动向周围的地区扩散，使事故危害区域范围扩大。
天然气进入空气后，其中的甲烷比空气轻，易于上升到大气的外层空间影响到臭氧层。
天然气集输安全的重要
天然气集输安全的重要天然气集输安全是指在天然气的生产、运输、储存和使用等环节中，保障天然气管道和设备设施的安全、稳定和可靠运行，防范和控制事故隐患和风险，保护生命财产安全和环境。
天然气作为一种清洁、高效的能源，既可用于家庭供暖和生活燃料，也可用于工业生产和发电等各个领域。
确保天然气集输安全对于保障人民群众的能源供应、推动经济发展和维护社会稳定具有非常重要的意义。
本文将从天然气集输安全的意义、现状，存在的问题以及提升天然气集输安全的措施等方面展开论述。
天然气集输安全的重要性主要体现在以下几个方面：首先，天然气是一种燃气，一旦在集输过程中发生泄露、爆炸等事故，后果将会非常严重。
天然气主要成分为甲烷，具有易燃易爆的特性，一旦泄露到空气中，遇到火源即可发生爆炸，对周围环境造成严重破坏。
因此，天然气集输安全是确保人民生命财产安全的基础。
其次，天然气集输是天然气从地质储层到用户用气终端的关键环节，与天然气的供应可靠性和可持续性密切相关。
天然气需要通过长距离管道输送到用户终端，如果在集输过程中发生泄漏、堵塞等问题，将会导致供气中断，为用户生活和工业生产带来不便和损失。
而且，天然气作为一种清洁能源，在减少碳排放、改善空气质量和应对气候变化等方面具有重要作用。
只有确保天然气集输安全，才能保障天然气供应的可靠性和可持续性，促进能源的可持续发展和经济的稳定增长。
再次，天然气集输安全与社会稳定和环境保护紧密相关。
天然气管道在经过城市和农村地区时，需要穿越道路、桥梁、河流等人口稠密和环境敏感区域，一旦发生事故，将会对周边地区的居民和生态环境造成巨大影响。
此外，天然气管道的建设和运营需要涉及土地征用、环境评估、安全监管等众多社会和政策方面的问题，对于保护社会稳定和环境的可持续发展具有重要意义。
然而，目前我国天然气集输安全仍面临着一些问题和挑战。
一方面，我国天然气管道和设备设施建设水平较低，部分管道老化、腐蚀和设备技术陈旧，安全隐患较多。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《天然气集输》综合复习资料
一、填空题
1、商品天然气无规定的化学组成，但有一系列的具体技术指标要求，其主要技术指标有：热值、含硫量、烃露点、水露点。
2、根据天然气中C
以上的烃液含量的多少，把天然气划分为干气和湿
5
气。
3、天然气的体积系数是指天然气在地层条件下所占体积与其在地面条件下的体积之比，天然气体积系数可视为仅是气藏压力的函数。
天然气体积系数的倒数称之为天然气膨胀系数。
4、烃类气体在水中的溶解度随压力增加而增大，随温度升高而减小，且随着水中含气饱和度升高，温度对气体溶解度的影响减小。
5、从气井产出的物质，除天然气外一般含有液体和固体物质。
液体物质包括液烃和气田水。
气田水又包含游离水和凝结水。
气田水分为底水或或边水和束缚水两类。
固体物质包括岩屑、砂、酸化处理后的残存物等。
6、影响天然气中含水蒸汽量主要因素有：压力、温度、水中含盐量和天然气相对密度。
7、硫化氢的人身安全防护措施包括三方面：人员培训、硫化氢检测和人身防护设备。
8、集输系统的安全保护包括集输管道和集输站场的安全保护，安全保护内容主要为
防火、防爆和防毒。
9、集输管道的防火安全保护主要是防止管道破裂和放空不当引起火灾。
集输管道的防爆安全保护主要是防止管道泄漏炸、避免泄漏气体的燃烧和在封闭的空间内产生爆炸。
10、气藏的驱动方式主要是弹性气驱和弹性水驱。
11、采用X射线衍射法对水合物进行结构测定发现，气体水合物是由多个填充气体分子的
笼状晶格构成的晶体，晶体结构有三种类型： I型、 II型、 H型。
气体分子填满腔室的程度取决于外部压力和温度，腔室内充满气体分子程度
愈高、水合物愈稳定。
腔室未被气体分子占据时，结构处于亚稳定状态，称为β相；气体分子占有腔室后形成稳定结构，称 H相。
12、甘醇再生除了常规的升温再生，还有降压再生、汽体再生和共沸再生。
13、NGL回收的主要方法有油吸收法、固定床吸附法和冷凝分离法，冷凝分离法根据冷凝温度的不同分为浅冷、中冷和深冷。
二、判断题
1、低温分离可分离出天然气中的凝析油，使管输天然气的烃露点达到管输标准要求，防止凝析出液烃影响管输能力。
造成低温的方法很多，有节流膨胀法、透平膨胀机制冷法、热分离机制冷法和外加冷源法，高压集气才能采用节流膨胀低温分离工艺。
（√）
2、要正确判断凝析气藏类型，需依靠PVT相态实验和在初始地层压力、温度条件下凝析油气体系在相图中(如P-T相图)所处的位置定。
（√）
3、从形状来看，天然气集输管网主要有枝状、放射状和环状三种。
集气管网的压力等级也有高压集气、中压集气和低压集气三种。
（√）
4、天然气脱酸气工艺中常用的醇胺类吸收剂主要有一乙醇胺、二乙醇胺、二甘醇胺、二异丙醇胺和甲基二乙醇胺，其中二异丙醇胺和甲基二乙醇胺的凝固点低，适宜在高寒地区使用。
（×）
5、物理吸收法是利用有机溶剂对原料气中酸性组分具有较大溶解度的特点，从天然气内脱除酸气，适合处理较富的天然气。
（×）
6、在醇胺分子结构内有一个胺基和至少一个羟基。
胺基可降低醇胺蒸气压，增加在水中的溶解度；羟基使水溶液呈碱性，促进对酸性组分的吸收。
（√）
7、甘醇脱水工艺中甘醇贫液进吸收塔的温度的确定应考虑蒸发损失和发泡两个方面问题。
（√）
8、为保证连续生产，吸附脱水工艺流程中必须包括吸附、再生和冷吹三道工序。
原料气、再生气和冷吹气都是从塔底进入。
（×）
9、凝液回收率指回收装置单位时间内凝液的摩尔量与原料气摩尔量之比，用来描述回收装置从天然气内脱出凝液的能力。
凝液回收率与气体组成、压力和制冷温度有关，且温度愈低、气体内含可液化组分愈多、压力愈高，则凝液回收率愈高。
（√）
10、工业上常用提馏塔或分馏塔对天然气凝液进行稳定处理，分馏稳定塔与提馏稳定塔相比能够回收较多的中间组分，且所得稳定凝析油数量和质量都优于提馏稳定塔。
（√）
三、简答题
1、天然气产品及其用途和质量指标？
2、我国气田、凝析气田开发的特点？
3、天然气的定义，组成和分类？什么是天然气的绝对湿度和相对湿度？不同数值的相对湿度说明了什么？
4、气田集输系统的工作内容？
5、气田集气站工艺流程的种类？
6、燃烧的定义和必需具备的条件？
7、自燃点的定义和影响因素？
8、硫化氢对人体可能带来的危害及人身安全防护措施？
9、集输站场的防火防爆措施？
10、集输站场的限压保护措施？
11、简述气藏的勘探开发程序。
12、气藏的开发包括哪几个阶段？
13、气藏的开发方式主要有哪几种？
14、气田集气管网的压力等级有哪几种？
15、凝析气藏的开发方式？
16、凝析气藏保持压力开发分为哪几种情况？为了保持压力，目前可供选择的注入剂有哪几种？
17、油环凝析气藏开发方案有哪几种？方案的选择通常要考虑的因素？
18、凝析气田的集气方式？
19、为什么要对天然气进行净化？
20、画图说明固定床吸附塔的内部结构和作用？
21、化学吸收法脱酸气主要设备的结构和作用？
22、常用的物理吸收脱酸气法有哪几种？各自使用的溶剂及特点？
23、天然气水合物的定义、物理性质和结构？
24、常用的醇类水合物抑制剂主要有哪几种？对其进行对比。
25、油气田最常用的天然气脱水方法？用以表示脱水深度的指标？
26、吸附的定义、分类和特性？
27、画图说明吸附床层从开始吸附到停止使用而再生，不同时期吸附床层的吸附情况？
28、天然气脱水常用的吸附剂主要有哪几种？对其进行对比。
29、分子筛的定义、类型和吸附特性？
30、固定床吸附塔的内部结构和作用？
31、常见的吸附循环周期有哪几种？吸附循环周期又可分为长周期和短周期，什么是长周期？什么是短周期？
32、吸附脱水工艺原料气压力和温度的确定应如何考虑？
33、在吸附脱水工艺中可以采取哪些节能措施？
34、为什么要对天然气进行凝液回收？
35、天然气凝液回收的方法主要有哪几种？各自的原理？
36、在天然气凝液回收工艺中所使用的制冷方法主要有哪几种？
37、什么条件下透平膨胀机应该作为制冷设备的最佳选择？
38、什么是凝液稳定？工业上常用的天然气凝液稳定方法？
《参考答案》
一、填空题
1、热值，含硫量，烃露点，水露点。
2、干气，湿气。
3、气藏压力，天然气膨胀系数。
4、增大，减小，减小。
5、液烃。
游离水和凝结水。
底水或边水和束缚水。
砂。
6、压力、温度、水中含盐量和天然气相对密度。
7、人员培训、硫化氢检测和人身防护设备。
8、防火、防爆和防毒。
9、管道破裂。
管道泄漏炸。
10、是弹性气驱和弹性水驱。
11、笼状晶格， I型、II型、H型。
外部压力和温度。
亚稳定状态，β相；H相。
12、降压再生、汽提再生和共沸再生。
13、油吸收法、固定床吸附法，浅冷、中冷和深冷。
二、判断题
对对对错错
对对错对对
三、答案略。
