机械设计-带、链习题与参考答案
机械设计基础课后习题与答案
机械设计基础1-5至1-12 指出（题1-5图~1-12图）机构运动简图中的复合铰链、局部自由度和虚约束，计算各机构的自由度，并判断是否具有确定的运动。
1-5 解 F =H L P P n --23=18263-⨯-⨯=11-6 解F =H L P P n --23=111283-⨯-⨯=11-7 解F =H L P P n --23=011283-⨯-⨯=21-8 解F =H L P P n --23=18263-⨯-⨯=11-9 解F =H L P P n --23=24243-⨯-⨯=21-10 解F =H L P P n --23=212293-⨯-⨯=11-11 解F =H L P P n --23=24243-⨯-⨯=21-12 解F =H L P P n --23=03233-⨯-⨯=32-1 试根据题2-1图所标注的尺寸判断下列铰链四杆机构是曲柄摇杆机构、双曲柄机构还是双摇杆机构。
题2-1图答 : a ）160907015011040=+<=+，且最短杆为机架，因此是双曲柄机构。
b ）1707010016512045=+<=+，且最短杆的邻边为机架，因此是曲柄摇杆机构。
c ）132627016010060=+>=+，不满足杆长条件，因此是双摇杆机构。
d ）1909010015010050=+<=+，且最短杆的对边为机架，因此是双摇杆机构。
2-3 画出题2-3图所示个机构的传动角和压力角。
图中标注箭头的构件为原动件。
题2-3图解：2-5 设计一脚踏轧棉机的曲柄摇杆机构，如题2-5图所示，要求踏板CD 在水平位置上下各摆10度，且500CD l mm =，1000AD l mm =。
（1）试用图解法求曲柄AB 和连杆BC 的长度；（2）用式（2-6）和式（2-6）’计算此机构的最小传动角。
题2-5图解 : （ 1 ）由题意踏板CD 在水平位置上下摆动 10，就是曲柄摇杆机构中摇杆的极限位置，此时曲柄与连杆处于两次共线位置。
《机械设计基础》试题库_V带传动
第13章带传动和链传动习题与参考答案一、判断题：1．限制带轮最小直径的目的是限制带的弯曲应力。
A．正确 B. 错误2．同规格的窄V带的截面宽度小于普通V带。
A．正确 B. 错误3．带传动接近水平布置时，应将松边放在下边。
A．正确 B. 错误4．若设计合理，带传动的打滑是可以避免的，但弹性滑动却无法避免。
A．正确 B. 错误5．在相同的预紧力作用下，V带的传动能力高于平带的传动能力。
A．正确 B. 错误6．带传动中，实际有效拉力的数值取决于预紧力、包角和摩擦系数。
A．正确 B. 错误7．带传动的最大有效拉力与预紧力、包角和摩擦系数成正比。
A．正确 B. 错误8．适当增加带长，可以延长带的使用寿命。
A．正确 B. 错误9．在链传动中，如果链条中有过渡链节，则极限拉伸载荷将降低。
A．正确 B. 错误10．链轮齿数越少，越容易发生跳齿和脱链。
A．正确 B. 错误11．在链传动中，链条的磨损伸长量不应超过1%。
A．正确 B. 错误12．为了使各排链受力均匀，因此链的排数不宜过多。
A．正确 B. 错误13．齿形链上设有导扳，内导板齿形链的导向性好。
A．正确 B. 错误二、选择题：1．选取V带型号，主要取决于（）。
A.带传动的功率和小带轮转速B.带的线速度C.带的紧边拉力2．设计带传动时，考虑工作情况系数K A的目的是（）。
A.传动带受到交变应力的作用B.多根带同时工作时的受力不均C.工作负荷的波动3．V带的楔角为40°，为使带绕在带轮上能与轮槽侧面贴合更好，设计时应使轮槽楔角（）。
A.小于40°B.等于40°C.大于 40°4．在下列传动中，平均传动比和瞬时传动比均不稳定的是（）。
A．带传动 B. 链传动 C. 齿轮传动5．用张紧轮张紧V带，最理想的是在靠近（）张紧。
A.小带轮松边由外向内B.小带轮松边由内向外C.大带轮松边由内向外6．带在工作时受到交变应力的作用，最大应力发生在（）。
机械设计第九版课后习题答案
第三章 机械零件的强度p45习题答案3-1某材料的对称循环弯曲疲劳极限MPa 1801=-σ，取循环基数60105⨯=N ，9=m ，试求循环次数N分别为7 000、25 000、620 000次时的有限寿命弯曲疲劳极限。
[解] MPa 6.373107105180936910111=⨯⨯⨯==--N N σσN MPa 3.324105.2105180946920112=⨯⨯⨯==--N N σσN MPa 0.227102.6105180956930113=⨯⨯⨯==--N N σσN 3-2已知材料的力学性能为MPa 260=s σ，MPa 1701=-σ，2.0=σΦ，试绘制此材料的简化的等寿命寿命曲线。
[解] )170,0('A )0,260(C 012σσσΦσ-=- σΦσσ+=∴-121MPa 33.2832.0117021210=+⨯=+=∴-σΦσσ得)233.283,233.283(D '，即)67.141,67.141(D '根据点)170,0('A ，)0,260(C ，)67.141,67.141(D '按比例绘制该材料的极限应力图如下图所示3-4 圆轴轴肩处的尺寸为：D =72mm ，d =62mm ，r =3mm 。
如用题3-2中的材料，设其强度极限σB =420MPa ，精车，弯曲，βq =1，试绘制此零件的简化等寿命疲劳曲线。
[解] 因2.14554==d D ，067.0453==d r ，查附表3-2，插值得88.1=ασ，查附图3-1得78.0≈σq ，将所查值代入公式，即()()69.1188.178.0111k =-⨯+=-α+=σσσq查附图3-2，得75.0=σε；按精车加工工艺，查附图3-4，得91.0=σβ，已知1=q β，则35.211191.0175.069.1111k =⨯⎪⎭⎫ ⎝⎛-+=⎪⎪⎭⎫ ⎝⎛-+=q σσσσββεK ()()()35.267.141,67.141,0,260,35.2170,0D C A ∴根据()()()29.60,67.141,0,260,34.72,0D C A 按比例绘出该零件的极限应力线图如下图3-5 如题3-4中危险截面上的平均应力MPa 20m =σ，应力幅MPa 20a =σ，试分别按①C r =②C σ=m ，求出该截面的计算安全系数ca S 。
机械设计习题库(含参考答案)
机械设计习题库（含参考答案）一、单选题（共50题，每题1分，共50分）1、机构具有相对运动的条件是（）A、机构的自由度数目小于主动件数目B、机构的自由度数目大于主动件数目C、机构的自由度数目大于等于主动件数目D、机构的自由度数目等于主动件数目正确答案：D2、杆长不等的铰链四杆机构，若以最短杆为机架，则是（）机构A、双曲柄B、双曲柄或双摇杆C、双摇杆D、曲柄摇杆正确答案：B3、驱动力与运动方向的夹角为压力角，驱动力与径向方向的夹角为传动角，二者之和是( ).A、90°B、60°C、30°D、60°正确答案：A4、在高速运转的情况下，下列哪种轴承可以代替推力轴承？（）A、润心球轴承B、滚针轴承C、圆锥滚子轴承D、向心球轴承正确答案：D5、对于i12=n1/n2说法最正确的是( )A、表示圆柱齿轮传动比B、1为主动轮，2为从动轮C、表示蜗杆蜗轮传动比D、表示圆锥齿轮传动比正确答案：B6、浇铸巴氏合金轴瓦首先清理轴瓦基体然后对轴瓦基体浇铸表面（）A、镀铬B、镀铜C、镀锡D、镀锌正确答案：C7、以下哪个不是滚动轴承的结构特征（）？A、接触角B、偏转角C、游隙D、偏移角正确答案：B8、基本周转轮系是由（）构成。
A、行星轮、惰轮和中心轮B、行星轮和中心轮C、行星轮、行星架和中心轮D、行星轮、惰轮和行星架正确答案：C9、蜗杆传动的精度有（）个等级A、12B、7C、8D、9正确答案：A10、轴的结构形状和尺寸应尽量满足加工、装配和维修的要求。
为此常采用的措施（）①当某一轴段需车制或磨销加工时，应留有退刀槽或砂轮越程槽；②轴上所有鏪槽应沿轴的同一母线布置；③为了便于所有轴上零件的装配和去除毛刺，轴端及轴肩一般均应制45度的倒角。
过盈配合轴段的装入端加工出半锥圆角为30度的导向锥面；④为便于加工，应使轴上直径相近的圆角、倒角、键槽和越程槽等尺寸一致A、①②③B、①③C、①②③④D、②④正确答案：C11、我国国家标准规定的标准压力角为( )A、60°B、90°C、20°D、30°正确答案：C12、根据轴的载荷性质分：（）①心轴②传动轴③转轴A、①②③B、①③C、②③D、①②正确答案：A13、铰链四杆机构中，与机架相连，并能实现360°旋转的构件是（）A、摇杆B、机架C、曲柄D、连杆正确答案：C14、常见的推力滑动轴承有实心、空心、（）、多环。

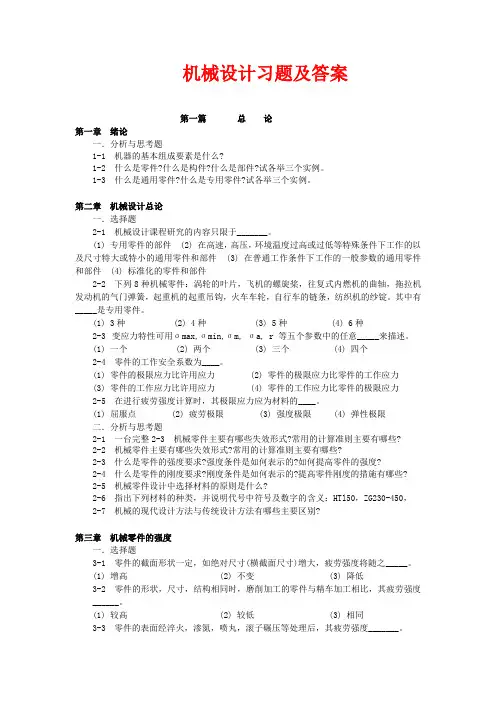

机械设计习题及答案(邱宣怀)
机械设计习题及答案第一篇总论第一章绪论一．分析与思考题1-1 机器的基本组成要素是什么?1-2 什么是零件?什么是构件?什么是部件?试各举三个实例。
1-3 什么是通用零件?什么是专用零件?试各举三个实例。
第二章机械设计总论一．选择题2-1 机械设计课程研究的内容只限于_______。
(1) 专用零件的部件 (2) 在高速，高压，环境温度过高或过低等特殊条件下工作的以及尺寸特大或特小的通用零件和部件 (3) 在普通工作条件下工作的一般参数的通用零件和部件 (4) 标准化的零件和部件2-2 下列8种机械零件：涡轮的叶片，飞机的螺旋桨，往复式内燃机的曲轴，拖拉机发动机的气门弹簧，起重机的起重吊钩，火车车轮，自行车的链条，纺织机的纱锭。
其中有_____是专用零件。
(1) 3种 (2) 4种 (3) 5种 (4) 6种2-3变应力特性可用σmax,σmin,σm, σa, r 等五个参数中的任意_____来描述。
(1) 一个 (2) 两个 (3) 三个 (4) 四个2-4 零件的工作安全系数为____。
(1) 零件的极限应力比许用应力 (2) 零件的极限应力比零件的工作应力(3) 零件的工作应力比许用应力 (4) 零件的工作应力比零件的极限应力2-5 在进行疲劳强度计算时，其极限应力应为材料的____。
(1) 屈服点 (2) 疲劳极限 (3) 强度极限 (4) 弹性极限二．分析与思考题2-1 一台完整2-3 机械零件主要有哪些失效形式?常用的计算准则主要有哪些?2-2 机械零件主要有哪些失效形式?常用的计算准则主要有哪些?2-3 什么是零件的强度要求?强度条件是如何表示的?如何提高零件的强度?2-4 什么是零件的刚度要求?刚度条件是如何表示的?提高零件刚度的措施有哪些?2-5 机械零件设计中选择材料的原则是什么?2-6 指出下列材料的种类，并说明代号中符号及数字的含义：HTl50，ZG230-450，2-7 机械的现代设计方法与传统设计方法有哪些主要区别?第三章机械零件的强度一．选择题3-1 零件的截面形状一定，如绝对尺寸(横截面尺寸)增大，疲劳强度将随之_____。
机械设计练习题(含答案)——带传动
第11章带传动【思考题】11-1 带传动主要类型有哪些？各有什么特点？11-2 影响带传动工作能力的因素有哪些？11-3 带传动的主要失效形式是什么？设计中怎样考虑？11-4 为什么带传动通常布置在机器的高速级？带速为什么不宜太高也不宜太低？11-5 带传动在什么情况下才会发生打滑？打滑通常发生在大带轮上还是小带轮上？刚开始打滑前，紧边拉力与松边拉力有什么关系？11-6 带传动中带为何要张紧？如何张紧？11-7 为何V带轮的轮槽角要小于400？为什么带轮的基准直径越小，轮槽槽角就越小？11-8 试分析带传动中参数1、D1、i和a的大小对带传动的影响.A级能力训练题1.带传动标记：2-带B1250 GB11544-89表示 .2.设计V带传动的传动比i，一般可取 .（1）≤3～5 （2）≤7～10 （3）≤12～15 （4）≤18～203.带传动主要是依靠来传递运动和功率的 .（1）带的初拉力（3）带和两轮接触面之间的摩擦力（2）带的紧边拉力（4）带和两轮接触面之间的正压力4.在其他条件相同的情况下，V带与平型带传动相比较，可以传递更大的功率，是因为 .（1）V带没有接头，强度高（3）V带的挠性良好并与带轮紧密结合（2）V带的质量轻，离心力小（4）V带与轮槽工作面之间是楔面摩擦5.标准V带传动的带速，不宜超过 m/s.带传动，中心距一般不应大于两带轮直径之和的 .带传动的中心距过大时，会导致 .（1）15，0.8倍，很大的噪音（2）25，2倍，带在工作时颤动（3）35，1.5倍，带的寿命短（4）35，1倍，带的弹性滑动加剧6. 设计带传动时，中心距一定的小带轮上的包角大小取决于______.带的长度取决于______.（1）小带轮的直径 （2）大、小带轮的直径（3）大、小带轮的直径之差 （4）传动比7. 下列普通V 带中，以______型带的截面尺寸最小.选择V 带的型号是根据______.（1）A 型，计算功率和转速 （2）B 型，小带轮直径（3）C 型，传递功率 （4）D 型，小带轮转速8. 带在工作时产生弹性滑动，是由于 .这也是带传动不能保证准确传动比的原因.（1）带不是绝对挠性体 （2）带的紧边与松边拉力不等（3）带的预紧力不够 （4）带与带轮间的摩擦力不够9. 带传动中，若主动轮圆周速度为1v ，从动轮圆周速度为2v ，带的线速度为v ，则 .（1）21v v v >> （2）21v v v => （3）21v v v >= （4）21v v v ==10. 带传动工作时，若开始产生打滑现象，是 .（1）沿小带轮上先发生 （2）沿大带轮上先发生（3）沿两带轮上同时发生 （3）不确定11. 设计中，选取小带轮基准尺寸的依据是 .限制小带轮的最小直径的目的是 .（1）带的型号，限制弯曲应力 （2）带速度，限制弯曲应力（3）传动比，限制小带轮的包角 （4）高速轴的转速，使结构紧凑12. 工作条件与型号一定的V 带，其寿命随小带轮直径的增大而 .（1）降低 （2）增高 （3）无影响13. 帘布结构的V 带和绳线结构的V 带相比较，其优点是 .（1）耐磨损，寿命长 （2）抗弯强度高，可用于较小的带轮上（3）价格便宜 （4）抗拉强度高，传递载荷大14. 带传动中，采用张紧装置的目的是______.（1）提高带的寿命 （2）调节带的预紧力 （3）减轻带的弹性滑动15. 平型带的带轮表面稍呈微弧隆起，这是为了 .（1）减轻带的磨损 （2）安装带较方便（3）减轻带的滑动 （4）防止带从轮上脱落B 级能力训练题16. 设计带传动的基本原则：在一定工作周期内，保证不发生 .（1）带与带轮的磨损 （2）带在带轮上的打滑 （3）带的拉伸疲劳17. 普通V 带带轮的槽形角ϕ随带轮直径的减小而 .设计时，使V 带两侧面间的夹角vϕ大于轮槽楔角ϕ，是考虑 .（1）减小，带工作后的磨损 （2）增大，使V 带在轮槽内楔紧（3）不变，带沿带轮弯曲变形后，两侧面间的夹角减小18.在同一带传动中，若小带轮上的包角为α1，大带轮上为α2，通常______.若带传动的中心距与小带轮的直径一定时，增大传动比，则α1______.（1）α1=α2，不变（2）α1＞α2，增大（3）α1＜α2，减小19.设由疲劳强度决定的带的许用拉应力为[σ]，带内的初应力σ0，紧边拉应力σ1、松边拉应力σ2、在小带轮上的弯曲应力σb1、在大带轮上的弯曲应力σb2、离心应力σc，则从带的拉伸疲劳强度出发，应有______.（1）σ1≤[σ]- σ2-σb1-σ c （2）σ1≤[σ]- σ0-σ2-σb1-σb2-σc（3）σ1≤[σ]-σb1-σ c （4）σ1≤[σ]- σ0-σb1-σb2-σc20.带传动的圆周速度v>5m/s是有利于提高，而v<25m/s是为 .（1）承载能力（2）工作平稳性（3）传动准确性（4）减小弯曲应力（5）减少离心拉应力21.一定型号V带内弯曲应力的大小，与成反比关系.若小带轮直径D1保持一定，而增大其传动比i，则带绕在大带轮上的弯曲应力σb .（1）所绕过带轮的直径，减小（2）传动比，不确定（3）所绕过带轮上的包角，增大（4）直径的平方成反比，不变22.为了保证和检验带传动的初拉力，可在安装后测量带在跨距中点加上一定荷重G后 .对新带，所取初拉力应按规定值 .（1）所产生的挠度，增大50% （2）增大的包角，减小20%（3）发生的偏转角，增大80% （4）增大的应力，增大2023.设计D型V带传动时，取小带轮直径D1=400mm，发现带速已超过极限值，这时较合理的设计的办法是 .（1）降低原动机的转速（2）换用适用于高速的窄V带（3）减小带轮的直径24.带传动的主动轮直径D1＝180mm，转速n1=900r/min，从动轮要求的转速n1=252r/min，若滑动率ε=2%，则从动轮直径应取 .（1）630mm （2）635mm （3）640mm （4）645mm25.设计V带传动时，对合成纤维线绳结构的V带，应取其材质系数 .（1）1<q K（2）1≤q K（3）1=q K（4）1>q KC级拓展训练题26.标准V带的型号选定，取决于 .（1）传递的功率（2）带的圆周力（3）带的线速度（4）高速轴的扭矩27.带传动中，带每转过一周，带中拉应力要变化 .若有一个张紧轮时，带每转过一周，带中拉应力则变化 .（1）2次（2）4次（3）6次（4）8次28.一定型号的标准V带传动，当带速增大一倍时，带内的离心应力随之增大了 .（1）1倍（2）2倍（3）3倍（4）4倍29.带和带轮材料组合的摩擦系数与初拉力一定时，，则带传动不打滑时的最大有效拉力也愈大.若传动的几何参数保持不变，仅把带速v提高到原来的两倍，则V带所能传递的功率将原来的两倍.（1）带轮愈宽，大于或等于（2）小带轮包角α1愈大，低于（3）带速愈低，等于（4）大带轮包角α2愈大，大于30.某工作机械用转速为720r/min的三相异步发动机，通过一增速V带传动来驱动，采用B型带，小带轮直径为125mm，大带轮直径为250mm，现在需使工作机械的转速提高10%，较合理的措施是 .（1）增大主动轮直径（2）减小从动轮直径（3）换用电动机。
大学机械设计基础考试练习题及答案211
大学机械设计基础考试练习题及答案21.[单选题]带传动超过最大工作能力时,将发生打滑失效,打滑总是( )开始。
A)先在大带轮上B)先在小带轮上C)在两带轮上同时答案:B解析:2.[单选题]杆长不等的钗链四杆机构，若以最短杆为机架，则是什么机构？ （）A)双曲柄机构B)双摇杆机构C)双曲柄机构或双摇杆机构"答案:C解析:3.[单选题]机械在盈功阶段运转速度( )。
A)增大B)不变C)减小答案:A解析:4.[单选题]平键的截面尺寸（bxh）应按照（ ）从键的标准中查取。
A)轴段长度B)扭矩C)轴径答案:C解析:5.[单选题]( )是只能承受径向力的轴承。
A)深沟球轴承B)圆柱滚子轴承C)角接触球轴承答案:B解析:6.[单选题]一对啮合的斜齿圆柱齿轮，螺旋线方向（左右旋向）的关系是（ ）。
A)相同答案:B解析:7.[单选题]圆柱压缩螺旋弹簧的最大切应力r。
发生在簧丝的( )。
A)内侧B)中心C)外侧答案:A解析:8.[单选题]一减速齿轮传动，主动轮1用45钢调质，从动轮2用45钢正火，则它们的许用齿面接触应力的关系是（ ）。
A)[σH1]<[σH2]B)[σH1]=[σH2]C)[σH1]>[σH2]答案:C解析:9.[单选题]温度升高时,润滑油的粘度随之( )。
A)升高B)降低C)保持不变答案:B解析:10.[单选题]刀具的主偏角是( )。
A)在基面内测量的主切削刃在基面上的投影与进给运动方向的夹角B)主切削刃与工件回转轴线间的夹角,在基面中测量C)主切削刃与刀杆答案:A解析:11.[单选题]对大批量生产、尺寸较大(D>500mm)、形状复杂的齿轮应选择( )毛坯。
A)铸造B)锻造C)焊接答案:A解析:12.[单选题]对于紧螺栓连按拉伸接强度计算时，应将拉伸载荷增加到原来的1.3倍，这是考虑（ ）B)扭切应力作用C)载荷的变化与冲击答案:B解析:13.[单选题]重载、高速、精密程度要求高的机械设备应采用何种润滑方式？ （ ）A)油环润滑B)飞溅润滑C)压力润滑答案:C解析:14.[单选题]限制链轮最小齿数的目的是( )。
机械设计基础课后习题答案
机械设计基础课后习题答案2-4 机构具有确定运动的条件是什么？（1）机构⾃由度>0（2）原动件数=机构⾃由度数2-6 计算⾃由度（a）(c)(a)F=3N-2PL-PH=3*7-2*4-3=10 (b)F=3N-2PL-PH=3*9-2*12-2=13-1 铰链四杆机构有哪些基本性质？如何判断它是否具有曲柄？基本性质：急回特性、死点位置曲柄存在的条件：（1）最短杆与最长杆的长度之和⼩于等于其他两杆长度之和。
（2）连架杆或机架之⼀为最短杆。
3-3 已知铰链四杆机构各杆杆长分别为：a = 40 mm，b = 79 mm，c = 90 mm，d = 110 mm，各杆按字母顺序布置。
试问分别取不同杆为机架时，各获得何种机构？3-4 如何判断机构有⽆急回运动？K = 1的铰链四杆机构的结构特征是什么？判定机构是否有急回运动关键取决于极位夹⾓，当曲柄摇杆机构在运动过程中出现极位夹⾓θ时，机构便具有急回运动特性。
θ⾓愈⼤，K值愈⼤，机构的急回运动性质也愈显著。
K = 1的铰链四杆机构的结构特征是主动曲柄与连杆拉直共线和重叠共线两处位置重合。
4-2 凸轮机构常⽤的四种从动件运动规律中，哪种运动规律有刚性冲击？哪些运动规律有柔性冲击？哪种运动规律没有冲击？匀速运动规律有刚性冲击；等加速度、等减速度和余弦加速度运动规律有柔性冲击；正弦加速度运动规律没有冲击。
4-6 图⽰⼀偏置直动从动件盘形凸轮机构，凸轮以C点为中⼼，题4-6图画出轮廓上D点与尖顶接触时的压⼒⾓的位置和⼤⼩。
5-1 齿轮传动的最基本要求是什么？齿廓的形状符合什么条件才能满⾜上述要求？基本要求是：传动⽐恒定。
齿廓的形状是：渐开线形、摆线形、圆弧齿时满⾜上述要求。
（齿廓的形状必须满⾜不论轮齿齿廓在任何位置接触，过触点所做齿廓的公法线均须通过节点。
）5-2 简单叙述齿廓啮合基本定律。
互相啮合传动的⼀对齿轮，任意瞬间的传动⽐，都与其连⼼线被其啮合齿廓的接触处的公法线分成的两线段成反⽐。
机械设计课后习题答案 机械工业出版社
习题复习
3-3.设计一曲柄摇杆机构.已知摇杆长度l3=100mm,摆角 Ψ =30°,摇杆的行程速比系数K=1.2.试根据最小传动角 rmin.≥40°的条件确定其余三杆的尺寸. 解:由摇杆的行程速比系数K=1.2，可得出极位夹角：
K 1 1.2 1 180 180 16 K 1 1.2 1
习题复习
解： 1）如右图所示: 当曲柄与连杆共线时, 两曲柄之间的夹角θ 即为 极位夹角. 两摇杆之间的夹角Ψ 即为 最大摆角.
习题复习
2）如右图所示: 曲柄与机架共线时, 即当B点位于B1或B2 位置时，机构有最小 传动角。由图可知，当 B点位于B2位置时，有最小 传动角。
习题复习
3）如右图所示: 当摇杆为原动件时 曲柄与连杆共线时, 此时传动角γ =0°,机构 处于死点位置.
习题复习
3.验证最小传动角是否满足要求 此位置用画图法得出最小 传动角为59°。满足 min 40 的要求，因此可 以选定此A点位置。 此时，三杆的长度分别为： l1=21.4mm;
l2=106.8mm； l4=96.2mm.
习题复习
3-4.设计一偏置曲柄滑块机构.已知滑块的行程速比系数 K=1.4,滑块的行程LC1C2=60mm，导程的偏距e=20mm， 试用图解法求曲柄AB和连杆BC的长度。 解：由滑块的行程速比系数K=1.4可得出极位夹角：
习题复习
5）作∠DC2E=40°,使线C2E与外 接圆相交于Q点。在Q点上侧区域 任选一点A作为曲柄与机架组成的 固定铰链中心，并分别与C1,C2相 连，得∠C1AC2。因同一圆弧的圆 周角相等，故∠C1AC2= ∠C1PC2=θ .
习题复习
2.确定各杆的长度 由机构在极限位置处曲柄和 连杆共线的关系可知： AC1=L2-L1，AC2=L2+L1, 从而得到曲柄长度： L1=(AC2-AC1)/2=21.4mm。 再以A为圆心，L1为半径作圆， 交C1A的延长线和C2A于B1和B2， 从而得出B1C1=B2C2=L2=106.8mm 及AD=L4=96.2mm.
《机械设计基础》试题库_V带传动【精选文档】
第13章带传动和链传动习题与参考答案一、判断题：1．限制带轮最小直径的目的是限制带的弯曲应力.A．正确 B. 错误2．同规格的窄V带的截面宽度小于普通V带。
A．正确 B. 错误3．带传动接近水平布置时，应将松边放在下边.A．正确B。
错误4．若设计合理，带传动的打滑是可以避免的，但弹性滑动却无法避免。
A．正确B。
错误5．在相同的预紧力作用下，V带的传动能力高于平带的传动能力。
A．正确 B. 错误6．带传动中，实际有效拉力的数值取决于预紧力、包角和摩擦系数。
A．正确 B. 错误7．带传动的最大有效拉力与预紧力、包角和摩擦系数成正比。
A．正确B。
错误8．适当增加带长，可以延长带的使用寿命.A．正确B。
错误9．在链传动中，如果链条中有过渡链节，则极限拉伸载荷将降低。
A．正确B。
错误10．链轮齿数越少，越容易发生跳齿和脱链。
A．正确B。
错误11．在链传动中，链条的磨损伸长量不应超过1％.A．正确B。
错误12．为了使各排链受力均匀，因此链的排数不宜过多。
A．正确B。
错误13．齿形链上设有导扳，内导板齿形链的导向性好。
A．正确B。
错误二、选择题：1．选取V带型号，主要取决于（）。
A.带传动的功率和小带轮转速B。
带的线速度C。
带的紧边拉力2．设计带传动时，考虑工作情况系数K A的目的是（）。
A。
传动带受到交变应力的作用B.多根带同时工作时的受力不均C。
工作负荷的波动3．V带的楔角为40°，为使带绕在带轮上能与轮槽侧面贴合更好,设计时应使轮槽楔角（)。
A.小于40°B。
等于40° C.大于40°4．在下列传动中,平均传动比和瞬时传动比均不稳定的是（）.A．带传动 B. 链传动C。
齿轮传动5．用张紧轮张紧V带，最理想的是在靠近（)张紧。
A.小带轮松边由外向内B.小带轮松边由内向外C。
大带轮松边由内向外6．带在工作时受到交变应力的作用，最大应力发生在（)。
A.带进入小带轮处B。
机械设计专升本章节练习题(含答案)——链传动
第12章链传动【思考题】12-1 与带传动相比，链传动有哪些优缺点？12-2 滚子链是如何构成的？其最主要的参数是什么？对传动有何影响？12-3 为什么一般链节数选偶数，而链轮齿数多取奇数？12-4 链传动中为什么小链轮的齿数不宜过少？而大链轮的齿数又不宜过多？12-5 何谓链传动的多边形效应？如何减轻多边形效应的影响？12-6 在什么条件下链传动瞬时传动比为恒定？此时链速是否也恒定？A级能力训练题1.滚子链标记：08A-1×100表示。
2.在机械传动中，理论上能保证瞬时传动比为常数的是______。
能缓冲减振，并能起到过载安全保护作用的是______。
（1）带传动（2）链传动（3）齿轮传动3.链传动与带传动相比较，其优点是______。
与齿轮传动相比，其重要优点是______。
（1）寿命长（2）可用于中心距较大的场合（3）安装精度要求不高（4）平稳无噪音、能保持准确的传动比4.链轮的节圆是______所构成的圆。
链条的基本参数是______。
（1）齿廓曲率中心，销轴直径（2）销轴中心，销轴长度（3）齿高中点，链板厚度（4）销轴中心，节距5.套筒滚子链中，滚子的作用是______ 。
（1）缓和冲击（2）减轻套筒与轮齿间的磨损（3）提高链的破坏载荷（4）保证链条与轮齿间的良好啮合6.由于受到链条在小链轮上的包角不能太小的限制，因而在一般链速下，链传动的传动比i______。
（1）≤6 （2）≤8 （3）≤10 （4）≤127.链传动的中心距过小的缺点是______。
（1）链条工作颤动、运行不平稳（2）链条运动不均匀性和冲击作用增强（3）容易发生“脱链”现象（4）链条的磨损快、小链轮上包角小8.链传动瞬时传动比也是常数必须具备的条件：链传动的传动比______。
（1）i=1 （2）i＞1 （3）i＜19.链条中应尽量避免使用过渡链节，所以在一般情况下最好不用奇数链节。
这主要是因为______ 。
机械设计习题四 带传动和链传动
作业四（带传动、链传动）一、选择题1．带传动在工作时会产生弹性滑动，这是由于 。
A. 带不是绝对绕性体B. 带的紧边与松边拉力不等C. 带绕过带轮时产生离心力D. 带与轮之间摩擦系数偏低2. 帘布芯结构的V 带传动和绳芯结构相比，其优点是 。
A. 抗弯强度高，可用于较小的带轮上B. 耐磨损、寿命长C. 抗拉强度高、传递载荷大D. 价格便宜3. 平带. V 带传动传递运动和动力主要是依靠 。
A. 带的紧边拉力B. 带的预紧力C. 带和带轮接触面间的摩擦力D. 带的松边拉力4. 带传动若开始产生打滑现象，是 。
A. 沿小带轮上先发生B. 沿大带轮上先发生C. 两轮同时发生D. 可能先出现在大带轮，也可能先出现在小带轮上5. 在一般传递动力的机械中，主要采用 。
A. V 带B. 同步带C. 平带D. 多楔带6. 型号一定的V 带，其带截面楔角随小带轮直径的增加而 。
A. 减小B. 增加C. 无影响7. 带传动正常工作时不能保证正确的传动比是因为 。
A. 带的材料不符合胡克定律B. 带容易变形和磨损C. 带在带轮上打滑D. 带的弹性滑动8. 减速带传动中，v 1、v 2分别为主、从动轮的圆周速度、v 为带速，三者间的关系是 。
A. 12v v v ==B. 12v v v >>C. 12v v v <<D. 12v v v =>9. 用 提高带传动传递的功率是不合适的。
A. 增加带轮表面粗糙度B. 适当增加预紧力C. 增大中心距D. 增大小带轮基准直径10. 带传动的中心距与小带轮的直径一定时，若增大传动比，则小带轮上的包角 。
A. 减小B. 增加C. 不变D. 可能增加、也可能减小11. 同一V 带传动，主动轮转速不变，用于减速(小带轮主动)比用于增速(大带轮主动)所能传递的功率 。
A. 大B. 相等C. 小D. 不能确定12. 设计中限制小带轮的直径不宜过小的目的是 。
机械设计习题与参考答案
习题与参考答案一、单项选择题（从给出的A、B、C、D中选一个答案）1 当螺纹公称直径、牙型角、螺纹线数相同时，细牙螺纹的自锁性能比粗牙螺纹的自锁性能。
A. 好B. 差C. 相同D. 不一定2 用于连接的螺纹牙型为三角形，这是因为三角形螺纹。
A. 牙根强度高，自锁性能好B. 传动效率高C. 防振性能好D. 自锁性能差3 若螺纹的直径和螺旋副的摩擦系数一定，则拧紧螺母时的效率取决于螺纹的。
A. 螺距和牙型角B. 升角和头数C. 导程和牙形斜角D. 螺距和升角4 对于连接用螺纹，主要要求连接可靠，自锁性能好，故常选用。
A. 升角小，单线三角形螺纹B. 升角大，双线三角形螺纹C. 升角小，单线梯形螺纹D. 升角大，双线矩形螺纹5 用于薄壁零件连接的螺纹，应采用。
A. 三角形细牙螺纹B. 梯形螺纹C. 锯齿形螺纹D. 多线的三角形粗牙螺纹6 当铰制孔用螺栓组连接承受横向载荷或旋转力矩时，该螺栓组中的螺栓。
A. 必受剪切力作用B. 必受拉力作用C. 同时受到剪切与拉伸D. 既可能受剪切，也可能受挤压作用7 计算紧螺栓连接的拉伸强度时，考虑到拉伸与扭转的复合作用，应将拉伸载荷增加到原来的倍。
A. 1.1B. 1.3C. 1.25D. 0.38 采用普通螺栓连接的凸缘联轴器，在传递转矩时，。
A. 螺栓的横截面受剪切B. 螺栓与螺栓孔配合面受挤压C. 螺栓同时受剪切与挤压D. 螺栓受拉伸与扭转作用9 在下列四种具有相同公称直径和螺距，并采用相同配对材料的传动螺旋副中，传动效率最高的是。
A. 单线矩形螺旋副B. 单线梯形螺旋副C. 双线矩形螺旋副D. 双线梯形螺旋副10 在螺栓连接中，有时在一个螺栓上采用双螺母，其目的是。
A. 提高强度B. 提高刚度C. 防松D. 减小每圈螺纹牙上的受力11 在同一螺栓组中，螺栓的材料、直径和长度均应相同，这是为了。
A. 受力均匀B. 便于装配.C. 外形美观D. 降低成本12 螺栓的材料性能等级标成6.8级，其数字6.8代表 。
机械设计基础课后习题答案
答：带传动适用于中心距较大传动，且具有缓冲、吸振及过载打滑的特点，能保护其他传动件，适合普通机床的第一级传动要求；又带传动存在弹性滑动，传动比不准，不适合传动比要求严格的传动，而机床的主轴与丝杠间要求有很高的精度，不能采用带传动。
解： N
N
N
A．不发生弹性滑动；B．不发生打滑；
C．不发生疲劳破坏；D．既不打滑，又不疲劳破坏。
13、设计V带传动时，发现带的根数过多，可采用（A）来解决。
A．换用更大截面型号的V带；B．增大传动比；C．增大中心距；D．减小带轮直径护；B．承载能力大；C．传动效率高；D．使用寿命长。
模块 八
一、填空
1、带传动的失效形式有打滑与疲劳破坏。
2、传动带中的的工作应力包括拉应力、离心应力与弯曲应力。
3、单根V带在载荷平稳、包角为180°、且为特定带长的条件下所能传递的额定功率P0主要与带型号、小轮直径与小轮转速有关。
4、在设计V带传动时，V带的型号根据传递功率与小轮转速选取。
5、限制小带轮的最小直径是为了保证带中弯曲应力不致过大。
A．强度高；B．尺寸小；C．有楔形增压作用；D．没有接头。
3、带传动正常工作时不能保证准确的传动比，是因为（D）。
A．带的材料不符合虎克定律；B．带容易变形与磨损；
C．带在带轮上打滑；D．带的弹性滑动。
4、带传动在工作时产生弹性滑动，是因为（B）。
A．带的初拉力不够；B．带的紧边与松边拉力不等；
C．带绕过带轮时有离心力；D．带与带轮间摩擦力不够。
5、带传动发生打滑总是（A）。
A．在小轮上先开始；B．在大轮上先开始；C．在两轮上同时开始；D不定在哪轮先开始。
机械设计习题及参考答案4
机械设计习题及参考答案4单项选择题1.弹簧秤的工作原理是什么"___"。
A、利用弹簧变形时所存储的能量做功B、利用弹簧变形量与其承受的载荷成正比C、利用弹簧的弹力控制秤杆的运动D、利用弹簧的变形来吸收冲击和振动时的能量答案：B2.某轴材料采用45钢,验算是发现轴的刚度不够,可采用什么措施提高刚度"___"。
A、用40Cr钢代替45钢B、轴表面进行喷丸C、增大轴的直径D、改进结构以减轻应力集答案：C3.下列轴承中，哪一类不宜用来同时承受径向载荷和轴向载荷"___"。
A、单列向心球轴承B、单列角接触球轴承C、双列调心球轴承D、单列圆锥滚子轴承答案：A4.一对标准圆柱齿轮传动，其齿面接触应力___。
A、大齿轮接触应力大B、小齿轮接触应力大C、无法判断D、相等答案：D5.一角接触球轴承，内径55mm，宽度系列0，直径系列3，接触角15°，其代号为___。
A、7317BB、7311ACC、7311CD、7317C答案：C6.为适应不同承载能力的需要,规定了滚动轴承不同的直径系列。
不同直径系列的轴承,区别在于什么"___"。
A、外径相同时,内径大小B、内径相同时,外径大小不同。
C、直径相同时.滚动体大小不同D、直径相同时,滚动体数量不同答案：B7.某直齿圆柱齿轮减速器,工作转速较高,载荷性质平稳,应选下列哪一类轴承"___"。
A、深沟球轴承B、双列调心球轴承C、角接触球轴承D、单列圆柱滚子轴承答案：A8.一般的中小型电机应选下列那一类轴承"___"。
A、深沟球轴承B、双列调心球轴承C、单列圆柱滚子轴承D、双列调心滚子轴承答案：A9.下列四种螺纹中，自锁性能最好的是___。
A、粗牙普通螺纹B、细牙普通螺纹C、梯形螺纹D、锯齿形螺纹答案：B10.链传动中，限制链轮最少齿数的目的是___。
机械设计基础习题和答案解析10带、链传动
习题与参考答案一、单项选择题(从给出的A 、B 、C 、D 中选一个答案)1 带传动是依靠 B 来传递运动和功率的。
A. 带与带轮接触面之间的正压力B. 带与带轮接触面之间的摩擦力C. 带的紧边拉力D. 带的松边拉力2 带张紧的目的是 D 。
A. 减轻带的弹性滑动B. 提高带的寿命C. 改变带的运动方向D. 使带具有一定的初拉力3 与链传动相比较，带传动的优点是 A 。
A. 工作平稳，基本无噪声B. 承载能力大C. 传动效率高D. 使用寿命长4 与平带传动相比较，V 带传动的优点是 D 。
A. 传动效率高B. 带的寿命长C. 带的价格便宜D. 承载能力大5 选取V 带型号，主要取决于 A 。
A. 带传递的功率和小带轮转速B. 带的线速度C. 带的紧边拉力D. 带的松边拉力6 V 带传动中，小带轮直径的选取取决于 C 。
A. 传动比B. 带的线速度C. 带的型号D. 带传递的功率7 中心距一定的带传动，小带轮上包角的大小主要由 D 决定。
A. 小带轮直径B. 大带轮直径C. 两带轮直径之和D. 两带轮直径之差8 两带轮直径一定时，减小中心距将引起 D 。
A. 带的弹性滑动加剧B. 带传动效率降低C. 带工作噪声增大D. 小带轮上的包角减小9 带传动的中心距过大时，会导致 D 。
A. 带的寿命缩短B. 带的弹性滑动加剧C. 带的工作噪声增大D. 带在工作时出现颤动10 若忽略离心力影响时，刚开始打滑前，带传动传递的极限有效拉力Felim 与初拉力F 0之间的关系为 C 。
A. Felim )1/(20-=ααv f v f e e F B. F elim )1/()1(20-+=ααv f v f e e F C. F elim)1/()1(20+-=ααv f v f e e F D. F elim ααv f v f e e F /)1(20+= 11 设计V 带传动时，为防止 A ，应限制小带轮的最小直径。
机械设计带传动习题及答案
百分之一叫做丝《对象》里面的《变换》就是相当于word里面的复制金立GN180，,1499元4、带传动的弹性滑动现象是不可避免的。
（√）5、正确安装在槽轮中的V带，其底面与轮槽的底面是不接触的。
（√）6、带的弹性滑动现象是可以避免的。
（×）7、所有的带传动都是利用带和带轮之间的摩擦传递运动和动力的。
（×）8、在带传动中，打滑是由于带与带轮之间的摩擦力不够大而造成的。
（√）9、带轮的槽角应小于V带的截面楔角。
（√）10、V带的截型有A、B、C、D、E、F、G七种。
（×）11、V带轮的槽角均小于V带截面的楔角。
（√）12、带传动在工作时产生弹性滑动是由于传动过载。
（×）13、正是由于过载时产生了“弹性滑动”，故带传动对传动系统具有过载保护作用。
（×）14、V带的长度是指其基准长度。
(√ )1、V带中，带截面楔角为40°，带轮的轮槽角应为（b ）。
A：大于40° B：小于40° C：等于40°；2、能保证瞬时传动比恒定的传动是（c ）。
A：带传动；B：链传动； C：齿轮传动；3、线绳结构的V带，其线绳位于带的（b）。
A ：顶胶层； B：抗拉层； C：底胶层4、下列图所示的V带传动中，哪个图中的张紧轮位置是最合适的？（a ）。
5、带传动中，带每转一周，拉应力是 a 。
（）。
A：有规律变化的；B：不变的 C：无规律变化的；6、带传动的最大应力发生在 c 。
A：绕入从动轮处； B：绕出从动轮处；C：绕入主动轮处； D：绕出主动轮处；7、带传动的主要失效形式是带的( d )。
A：磨损和疲劳点蚀； B：磨损和胶合；C：胶合和打滑； D：疲劳破坏和打滑；8、带传动是依靠（b ）来传递运动和动力的。
A：主轴的动力；B：带与带轮之间的摩擦力；C：主动轮上的转矩； D：从动轮上的转矩；1、带传动中，打滑是怎样产生的？是否可以避免？解答：当带所传递的圆周力超过带与带轮接触面间摩擦力总和的极限值时，带在带轮上将发生明显的相对滑动即打滑，打滑可以避免。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
习题与参考答案一、单项选择题(从给出的A 、B 、C 、D 中选一个答案)1 带传动是依靠 b 来传递运动和功率的。
A. 带与带轮接触面之间的正压力B. 带与带轮接触面之间的摩擦力C. 带的紧边拉力D. 带的松边拉力2 带张紧的目的是 d 。
A. 减轻带的弹性滑动B. 提高带的寿命C. 改变带的运动方向D. 使带具有一定的初拉力3 与链传动相比较，带传动的优点是 a 。
A. 工作平稳，基本无噪声B. 承载能力大C. 传动效率高D. 使用寿命长4 与平带传动相比较，V 带传动的优点是 d 。
A. 传动效率高B. 带的寿命长C. 带的价格便宜D. 承载能力大5 选取V 带型号，主要取决于 a 。
A. 带传递的功率和小带轮转速B. 带的线速度C. 带的紧边拉力D. 带的松边拉力6 V 带传动中，小带轮直径的选取取决于 C 。
A. 传动比B. 带的线速度C. 带的型号D. 带传递的功率7 中心距一定的带传动，小带轮上包角的大小主要由 d 决定。
A. 小带轮直径B. 大带轮直径C. 两带轮直径之和D. 两带轮直径之差8 两带轮直径一定时，减小中心距将引起 d 。
A. 带的弹性滑动加剧B. 带传动效率降低C. 带工作噪声增大D. 小带轮上的包角减小9 带传动的中心距过大时，会导致 d 。
A. 带的寿命缩短B. 带的弹性滑动加剧C. 带的工作噪声增大D. 带在工作时出现颤动10 若忽略离心力影响时，刚开始打滑前，带传动传递的极限有效拉力F elim 与初拉力F 0之间的关系为 C 。
A. Felim )1/(20-=ααv f v f e e F B. F elim )1/()1(20-+=ααv f v f e e F C. F elim )1/()1(20+-=ααv f v f e e F D. F elim ααv f v f e e F /)1(20+= 11 设计V 带传动时，为防止 A ，应限制小带轮的最小直径。
A. 带内的弯曲应力过大B. 小带轮上的包角过小C. 带的离心力过大D. 带的长度过长12一定型号V带内弯曲应力的大小，与 B 成反比关系。
A. 带的线速度B. 带轮的直径C. 带轮上的包角D. 传动比13 一定型号V带中的离心拉应力，与带线速度 A 。
A. 的平方成正比B. 的平方成反比C. 成正比D. 成反比14 带传动在工作时，假定小带轮为主动轮，则带内应力的最大值发生在带 B 。
A. 进人大带轮处B. 紧边进入小带轮处C. 离开大带轮处D. 离开小带轮处15带传动在工作中产生弹性滑动的原因是 C 。
A. 带与带轮之间的摩擦系数较小B. 带绕过带轮产生了离心力C. 带的弹性与紧边和松边存在拉力差D. 带传递的中心距大16 带传动不能保证准确的传动比，其原因是 C 。
A. 带容易变形和磨损B. 带在带轮上出现打滑C. 带传动工作时发生弹性滑动D. 带的弹性变形不符合虎克定律17一定型号的V带传动，当小带轮转速一定时，其所能传递的功率增量，取决于 C 。
A. 小带轮上的包角B. 带的线速度C. 传动比D. 大带轮上的包角18 与V带传动相比较，同步带传动的突出优点是 B 。
A. 传递功率大B. 传动比准确C. 传动效率高D. 带的制造成本低19 带轮是采用轮辐式、腹板式或实心式，主要取决于 D 。
A. 带的横截面尺寸B. 传递的功率C. 带轮的线速度D. 带轮的直径20当摩擦系数与初拉力一定时，则带传动在打滑前所能传递的最大有效拉力随 B 的增大而增大。
A. 带轮的宽度B. 小带轮上的包角C. 大带轮上的包角D. 带的线速度21与带传动相比较，链传动的优点是B 。
A. 工作平稳，无噪声B. 寿命长C. 制造费用低D. 能保持准确的瞬时传动比．22 链传动作用在轴和轴承上的载荷比带传动要小，这主要是因为 C 。
A. 链传动只用来传递较小功率B. 链速较高，在传递相同功率时，圆周力小C. 链传动是啮合传动，无需大的张紧力D. 链的质量大，离心力大23 与齿轮传动相比较，链传动的优点是 D 。
A. 传动效率高B. 工作平稳，无噪声C. 承载能力大D. 能传递的中心距大24在一定转速下，要减轻链传动的运动不均匀性和动载荷，应 D 。
A. 增大链节距和链轮齿数B. 减小链节距和链轮齿数C. 增大链节距，减小链轮齿数D. 减小链条节距，增大链轮齿数25为了限制链传动的动载荷，在链节距和小链轮齿数一定时，应限制 B 。
A. 小链轮的转速B. 传递的功率C. 传动比D. 传递的圆周力26大链轮的齿数不能取得过多的原因是 D 。
A. 齿数越多，链条的磨损就越大B. 齿数越多，链传动的动载荷与冲击就越大C. 齿数越多，链传动的噪声就越大D. 齿数越多，链条磨损后，越容易发生“脱链现象”27 链传动中心距过小的缺点是 C 。
A. 链条工作时易颤动，运动不平稳B. 链条运动不均匀性和冲击作用增强C. 小链轮上的包角小，链条磨损快D. 容易发生“脱链现象”28 两轮轴线不在同一水平面的链传动，链条的紧边应布置在上面，松边应布置在下面，这样可以使 B 。
A. 链条平稳工作，降低运行噪声B. 松边下垂量增大后不致与链轮卡死C. 链条的磨损减小D. 链传动达到自动张紧的目的29 链条由于静强度不够而被拉断的现象，多发生在 A 情况下。
A. 低速重载B. 高速重载C. 高速轻载D. 低速轻载30链条的节数宜采用 B 。
A. 奇数B. 偶数C. 5的倍数D. 10的倍数31 链传动张紧的目的是 C 。
A. 使链条产生初拉力，以使链传动能传递运动和功率B. 使链条与轮齿之间产生摩擦力，以使链传动能传递运动和功率C. 避免链条垂度过大时产生啮合不良D. 避免打滑二、填空题32 当带有打滑趋势时，带传动的有效拉力达到最大值，而带传动的最大有效拉力决定于包角大小、摩擦系数、张紧力和带速四个因素。
33 带传动的最大有效拉力随预紧力的增大而增大，随包角的增大而增大，随摩擦系数的增大而增大，随带速的增加而减少。
34 带内产生的瞬时最大应力由拉应力和弯曲应力两种应力组成。
35 带的离心应力取决于 带速 、 密度 和 三个因素。
36 在正常情况下，弹性滑动只发生在带 主、从动轮时的那一部分接触弧上。
37 在设计V 带传动时，为了提高V 带的寿命，宜选取 的小带轮直径。
38 常见的带传动的张紧装置有 、 和 等几种。
39 在带传动中，弹性滑动是 避免的，打滑是 避免的。
40 带传动工作时，带内应力是 性质的变应力。
41 带传动工作时，若主动轮的圆周速度为1v ，从动轮的圆周速度为2v ，带的线速度为v ，则它们的关系为1v v ，2v v 。
42 V 带传动是靠带与带轮接触面间的 力工作的。
V 带的工作面是 面。
43 在设计V 带传动时，V 带的型号是根据 和 选取的。
44 当中心距不能调节时，可采用张紧轮将带张紧，张紧轮一般应放在 的内侧，这样可以使带只受 弯曲。
为避免过分影响 带轮上的包角，张紧轮应尽量靠近 带轮。
45 V 带传动比不恒定主要是由于存在 。
46 带传动的主要失效形式为 和 。
47 V 带传动限制带速v ＜25～30 m ／s 的目的是为了 ；限制带在小带轮上的包角 1＞120°的目的是 。
48 为了使V 带与带轮轮槽更好地接触，轮槽楔角应 于带截面的楔角，随着带轮直径减小，角度的差值越 。
49 在传动比不变的条件下，V 带传动的中心距增大，则小轮的包角 ，因而承载能力 。
50 带传动限制小带轮直径不能太小，是为了 。
若小带轮直径太大，则 。
51 带传动中，带的离心拉力发生在 带中。
52 在V 带传动设计计算中，限制带的根数z ≤10是为了使 。
53 链传动中，即使主动轮的角速度等于常数，也只有当 时，从动轮的角速度和传动比才能得到恒定值。
54 对于高速重载的滚子链传动，应选用节距 的 排链；对于低速重载的滚子链传动，应选用节距 的链传动。
55 与带传动相比较，链传动的承载能力 ，传动效率 ，作用在轴上的径向压力 。
56 在滚子链的结构中，内链板与套筒之间、外链板与销轴之间采用 配合，滚子与套筒之间、套筒与销轴之间采用 配合57 链轮的转速 ，节距 ，齿数 ，则链传动的动载荷就越大。
58 若不计链传动中的动载荷，则链的紧边受到的拉力由 、 和 三部分组成。
59 链传动算出的实际中心距，在安装时还需要缩短2～5 mm ，这是为了 。
60 链传动一般应布置在 平面内，尽可能避免布置在 平面或 平面内。
61 在链传动中，当两链轮的轴线在同一平面时，应将 边布置在上面， 边布置在下面。
三、问答题62 带传动的工作原理是什么？它有哪些优缺点？63 当与其他传动一起使用时，带传动一般应放在高速级还是低速级？为什么？64 与平带传动相比，V带传动有何优缺点？65 在相同的条件下，为什么V带比平带的传动能力大？66 普通V带有哪几种型号？窄V带有哪几种型号？67 普通V带截面角为40°，为什么将其带轮的槽形角制成34°、36°和38°三种类型？在什么情况下用较小的槽形角？68 带的紧边拉力和松边拉力之间有什么关系？其大小取决于哪些因素？69 什么是带的弹性滑动和打滑？引起带弹性滑动和打滑的原因是什么？带的弹性滑动和打滑对带传动性能有什么影响？带的弹性滑动和打滑的本质有何不同？70 带传动在什么情况下才发生打滑？打滑一般发生在大轮上还是小轮上？为什么？刚开始打滑前，紧边拉力与松边拉力之间的关系是什么？71 影响带传动工作能力的因素有哪些？72 带传动工作时，带内应力如何变化？最大应力发生在什么位置？由哪些应力组成？研究带内应力变化的目的是什么？73 带传动的主要失效形式有哪些？单根V带所能传递的功率是根据什么准则确定的？d min？74 在设计带传动时，为什么要限制带的速度v min和v max以及带轮的最小基准直径175 在设计带传动时，为什么要限制两轴中心距的最大值a max和最小值a min？？76 在设计带传动时，为什么要限制小带轮上的包角177 水平或接近水平布置的开口带传动，为什么应将其紧边设计在下边？78 带传动为什么要张紧？常用的张紧方法有哪几种？在什么情况下使用张紧轮？张紧轮应装在什么地方？79 带传动中，若其他参数不变，只是小带轮的转速有两种，且两种转速相差3倍，问两种转速下，单根带传递的功率是否也相差3倍？为什么？当传递功率不变时，为安全起见，应按哪一种转速设计该带的传动？为什么？80 与带传动相比较，链传动有哪些优缺点？81 链传动的主要失效形式是什么？设计准则是什么？82 为什么小链轮的齿数不能选择得过少，而大链轮的齿数又不能选择得过多？83 在一般的情况下，链传动的瞬时传动比为什么不等于常数？在什么情况下它才等于常数？84 引起链传动速度不均匀的原因是什么？其主要影响因素有哪些？85 链传动为什么会发生脱链现象？86 低速链传动(v＜0.6 m/s)的主要失效形式是什么？设计准则是什么？87 链速一定时，链轮齿数的大小与链节距的大小对链传动动载荷的大小有什么影响？88 为避免采用过渡链节，链节数常取奇数还是偶数？相应的链轮齿数宜取奇数还是偶数？为什么？89 在设计链传动时，为什么要限制两轴中心距的最大值a max和最小值a min？90 与滚子链相比，齿形链有哪些优缺点？在什么情况下，宜选用齿形链？91 链传动为什么要张紧？常用张紧方法有哪些？92 链传动额定功率曲线的实验条件是什么？如实际使用条件与实验条件不符，应作哪些项目的修正？93 水平或接近水平布置的链传动，为什么其紧边应设计在上边？94 为什么自行车通常采用链传动而不采用其他型式的传动？95 链条节距的选用原则是什么？在什么情况下宜选用小节距的多列链？在什么情况下宜选用大节距的单列链？96 在设计链传动时，为什么要限制传动比？传动比过大有什么缺点？四、分析计算题97 已知单根普通V 带能传递的最大功率P = 6 kW ，主动带轮基准直径1d = 100 mm ，转速为 1n = 1 460 r/min ，主动带轮上的包角1α= 150°，带与带轮之间的当量摩擦系数v f = 0.51。
