接地电阻测试仪操作规程一、引言接地电阻测试仪是一种用于测量接地系统（包括建筑物、设备等）的接地电阻值的仪器。
准确测量接地电阻对于保证接地系统的可靠性和安全性非常重要。
为了正确、安全地使用接地电阻测试仪，特制定以下操作规程。
二、操作准备1. 检查接地电阻测试仪的外观，确保仪器没有损坏。
2. 准备好测试的接地系统，包括接地装置和接地电极。
3. 检查测试环境，确保周围没有危险物品或存在其他安全隐患。
4. 检查仪器的电源，确保仪器可以正常使用。
三、操作步骤1. 将接地电阻测试仪放置在平稳的工作台上，并连接电源。
2. 打开仪器的电源开关，待仪器启动完成后，选择合适的测试参数（如测试范围、测试模式等）。
3. 将测试引线连接到仪器的测试端口上，确保引线连接牢固。
4. 将另一端的测试引线连接到接地电极上，确保接地电极与接地装置牢固连接。
5. 按下仪器上的测试按钮，仪器会开始对接地系统进行测试，并显示测试结果。
6. 等待测试结果稳定后，记录下测试结果，并根据需要进行其他测试（如多点测试）。
7. 测试完成后，断开测试引线和接地电极的连接，并将接地电阻测试仪的电源关闭。
8. 拆除测试装置，并进行必要的清理和维护。
四、注意事项1. 在操作接地电阻测试仪之前，务必熟悉仪器的使用说明书，了解仪器的工作原理和注意事项。
2. 在测试接地系统之前，应对测试环境进行检查，确保周围没有危险物品或存在其他安全隐患。
3. 在连接测试引线和接地电极时，应确保连接牢固，以免影响测试结果的准确性。
4. 在进行测试时，应留意仪器的显示结果，及时记录测试结果，并根据需要进行其他测试。
5. 在测试完成后，应及时断开测试引线和接地电极的连接，并将接地电阻测试仪的电源关闭，以免造成意外伤害或损坏仪器。
6. 始终遵守相关电气安全操作规程和工作场所的安全规定，保证自己和他人的安全。
五、总结接地电阻测试仪的正确使用对于保证接地系统的可靠性和安全性至关重要。
按照以上操作规程进行接地电阻测试，能够确保测试的准确性和安全性，提高工作效率和工作质量。
接地电阻测试仪操作规程范本（三篇）
接地电阻测试仪操作规程范本操作规程：接地电阻测试仪一、导言接地电阻测试仪是用来测试各种电气设备接地电阻的专用仪器，本操作规程旨在规范接地电阻测试仪的使用流程，保证测试结果的准确性和测试人员的安全。
二、测试前的准备1. 确保测试设备完好无损，仪器上的电缆、接头、夹子等部件应无断裂、脱落等情况；2. 检查测试仪上的电池电量，确保电量充足；3. 检查测试仪的显示屏，确保屏幕完好无损；4. 确定测试仪的测试范围和测试对象，根据需要选择合适的测试电流档位；5. 确保测试环境安全，无明显的电磁干扰或其他外部因素干扰。
三、测试操作步骤1. 将测试仪连接至待测试设备的接地点。
2. 打开测试仪的电源开关，确保仪器正常启动。
3. 设置测试仪的测试电流档位，根据测试对象的特点和要求选择合适的档位。
4. 按下测试仪上的测试按钮，开始进行测试。
等待测试仪显示出稳定的测试结果。
5. 记录测试结果，包括接地电阻的数值和测试时的环境参数等。
6. 对于需要多次测试的情况，可以进行多次测试并取平均值，以提高测试结果的准确性。
7. 测试完毕后，关闭测试仪的电源开关。
四、注意事项1. 在操作过程中要保持仪器的稳定性，不得随意移动或摇晃测试仪。
2. 确保测试仪与待测试设备的接地点良好接触，不得存在松动或不良接触等情况。
3. 在进行测试时，不得有其他电气设备的工作状态与被测设备存在干扰。
4. 严禁在强电场或带电设备附近进行测试，以免造成安全事故。
5. 在测试过程中，如发现异常情况或仪器故障，应立即停止测试并排除故障。
6. 遵守测试仪器的使用说明和维护要求，保证仪器长期有效使用。
五、维护与保养1. 使用完毕后，及时清理测试仪上的灰尘和污渍，保持仪器干净整洁。
2. 定期检查测试仪的电池电量，保证电量充足。
3. 不得私自拆卸或更换测试仪的重要部件，如有需要，应联系专业人员进行维修。
4. 定期进行仪器的校准与检测，保证测试结果的准确性。
5. 将测试仪存放在干燥、通风、无腐蚀性气体的环境中，避免日晒、雨淋和摔落。
接地电阻测试仪使用方法及注意事项
接地电阻测试仪使用方法及注意事项接地电阻测试仪使用方法1、将接地电阻测试仪放置水平位置，检查检流计的指针是否在中心线上，否则应用零位调整器将其调整于中心线上。
大电流发生器为低电压、大电流干式变压器。
适用于频率50HZ开关，电流互感器或其他电器设备的升流及负载试验。
2、将“倍率标度”置于最大倍数，慢慢转动发电机的摇把，同时转动“测量标度盘”使检流计的指针指于中心线上。
3、当检流计的指针接近平衡时，加快发电机摇把的转速，使其达到每分钟120转以上，同时调整“测量标度盘”，使指针指于中心线上。
4、如“测量标度盘”的读数小于1时，应将倍率置于较小的倍数，在重新调整“测量标度盘”以得到正确的读数。
5、在填写此项记录时，应附以电阻测试点的平面图，并应对测试点进行顺序编号。
接地电阻测试仪注意事项1、接地线路要与被保护设备断开，以保证测量结果的准确性。
2、下雨后和土壤吸收水分太多的时候，以及气候、温度、压力等急剧变化时不能测量。
3、被测地极附近不能有杂散电流和已极化的土壤。
4、探测针应远离地下水管、电缆、铁路等较大金属体，其中电流极应远离10m以上，电压极应远离50m以上，如上述金属体与接地网没有连接时，可缩短距离1/2~1/3。
5、注意电流极插入土壤的位置，应使接地棒处于零电位的状态。
6、连接线应使用绝缘良好的导线，以免有漏电现象。
7、测试现场不能有电解物质和腐烂尸体，以免造成错觉。
8、测试宜选择土壤电阻率大的时候进行，如初冬或夏季干燥季节时进行。
9、随时检查仪表的准确性，（每年送计量单位检测认定一次）。
10、接地电阻测试仪在使用、搬运、存放时应避免强烈震动。
接地电阻测试仪使用方法讲解

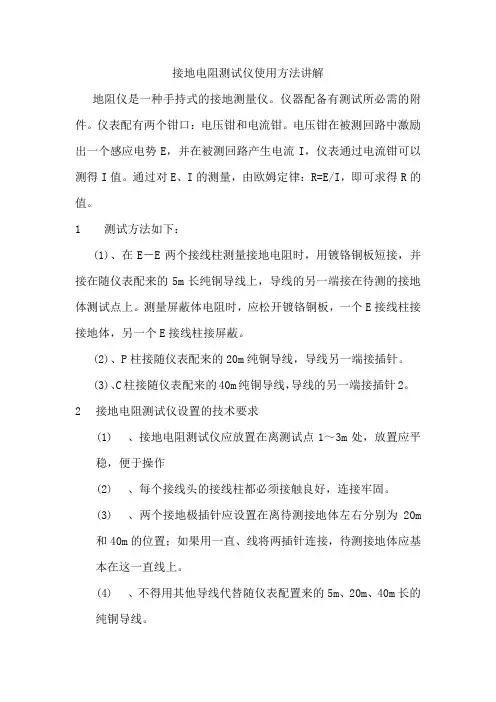

接地电阻测试仪使用方法讲解地阻仪是一种手持式的接地测量仪。
仪器配备有测试所必需的附件。
仪表配有两个钳口：电压钳和电流钳。
电压钳在被测回路中激励出一个感应电势E，并在被测回路产生电流I，仪表通过电流钳可以测得I值。
通过对E、I的测量，由欧姆定律：R=E/I，即可求得R的值。
1 测试方法如下：(1)、在E－E两个接线柱测量接地电阻时，用镀铬铜板短接，并接在随仪表配来的5m长纯铜导线上，导线的另一端接在待测的接地体测试点上。
测量屏蔽体电阻时，应松开镀铬铜板，一个E接线柱接接地体，另一个E接线柱接屏蔽。
(2)、P柱接随仪表配来的20m纯铜导线，导线另一端接插针。
(3)、C柱接随仪表配来的40m纯铜导线，导线的另一端接插针2。
2接地电阻测试仪设置的技术要求(1)、接地电阻测试仪应放置在离测试点1～3m处，放置应平稳，便于操作(2)、每个接线头的接线柱都必须接触良好，连接牢固。
(3)、两个接地极插针应设置在离待测接地体左右分别为20m和40m的位置；如果用一直、线将两插针连接，待测接地体应基本在这一直线上。
(4)、不得用其他导线代替随仪表配置来的5m、20m、40m长的纯铜导线。
(5)、如果以接地电阻测试仪为圆心，则两支插针与测试仪之间的夹角最小不得小于120°，更不可同方向设置。
(6)、两插针设置的土质必须坚实，不能设置在泥地、回填土、树根旁、草丛等位置。
(7)、雨后连续7个晴天后才能进行接地电阻的测试。
(8)、待测接地体应先进行除锈等处理，以保证可靠的电气连接。
3接地电阻测试仪的操作要领(1)、测试仪设置符合规范后才开始接地电阻值的测量。
(2)、测量前，接地电阻档位旋钮应旋在最大档位即x10档位，调节接地电阻值旋钮应放置在6～7Ω位置。
(3)、缓慢转动手柄，若检流表指针从中间的0平衡点迅速向右偏转，说明原量程档位选择过大，可将档位选择到x1档位，如偏转方向如前，可将档位选择转到x0 1档位。
(4)、通过步骤(3)选择后，缓慢转动手柄，检流表指针从0平衡点向右偏移，则说明接地电阻值仍偏大，在缓慢转动手柄同时，接地电阻旋钮应缓慢顺时针转动，当检流表指针归0时，逐渐加快手柄转速，使手柄转速达到120转／分，此时接地电阻指示的电阻值乘以档位的倍数，就是测量接地体的接地电阻值。
接地电阻仪测试规范
接地电阻仪测试规范篇一：接地电阻测试要求：以下是引用片段：以下是引用czy01在2009-8-18 10:19:00的发言：大家好我刚接触安装这块想请问大家屋面防雷接地的电阻怎么测试？楼层那么高是需要把线引至屋面还是用特殊仪器（比如说无线的电阻测试仪啊什么的）电阻是多少？请高手指点目前工地上比较常用的是ZC-8型接地电阻测试仪，使用方法如下：一、接地电阻测试要求：a. 交流工作接地，接地电阻不应大于4Ω；b. 安全工作接地，接地电阻不应大于4Ω；c. 直流工作接地，接地电阻应按计算机系统具体要求确定；d. 防雷保护地的接地电阻不应大于10Ω；e. 对于屏蔽系统如果采用联合接地时，接地电阻不应大于1Ω。
二、接地电阻测试仪ZC-8型接地电阻测试仪适用于测量各种电力系统，电气设备，避雷针等接地装置的电阻值。
亦可测量低电阻导体的电阻值和土壤电阻率。
三、本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成，全部机构装在塑料壳内，外有皮壳便于携带。
附件有辅助探棒导线等，装于附件袋内。
其工作原理采用基准电压比较式。
四、使用前检查测试仪是否完整，测试仪包括如下器件。
1、ZC-8型接地电阻测试仪一台2、辅助接地棒二根3、导线5m、20m、40m各一根五、使用与操作1、测量接地电阻值时接线方式的规定仪表上的E端钮接5m导线，P端钮接20m线，C端钮接40m线，导线的另一端分别接被测物接地极Eˊ，电位探棒Pˊ和电流探棒Cˊ，且Eˊ、Pˊ、Cˊ应保持直线，其间距为20m1.1测量大于等于1Ω接地电阻时接线图见图1将仪表上2个E端钮连结在一起。
lxt9607于2009-8-18 12:32:00修改了此贴子防雷接地系统【2009-4-30】【阅读：633次】27.1 设置目的接地是广泛应用的安全技术措施之一。
保护性接地装置与其相连接的保护线（保护导体），按现行标准以文字符号“PE”表示。
企业中，低压配电系统主要有TN 系统、TT系统，IT系统三种接地制式。
接地电阻测试仪安全操作规程
接地电阻测试仪安全操作规程一、前言二、操作人员的基本要求1.操作人员必须具备相关电气知识和操作技能，经过专业培训并持证上岗。
2.操作人员必须穿戴符合规定的劳动保护用品，包括防静电服、绝缘鞋、绝缘手套等，并且注意人身安全，不得在测试时戴任何金属饰品。
3.操作人员必须仔细阅读并理解接地电阻测试仪的操作说明书，熟悉仪器的使用方法和各个部件的功能。
三、测试仪器的准备1.确保接地电阻测试仪处于正常工作状态，仪器内部无异常。
2.确保测试仪器和被测试物体的电源已经断开，防止电流通过人体。
四、测试场所要求1.测试场所必须干燥、通风良好，避免有可燃气体的存在。
2.测试场所应保持整洁，无杂物和易燃易爆物品。
3.测试场所应具备良好的接地条件，接地电阻小于5Ω。
五、测试仪器的使用1.操作人员应按照操作说明书正确连接测试仪器的线缆，并进行相关的校准。
2.使用时，应将测试仪器放置在平稳的地面上，确保仪器与地之间无障碍。
3.在进行测试之前，应先检查被测试物体的电气设备是否处于安全状态，如未切断电源和电流，应立即停止测试工作。
六、测试操作步骤1.操作人员应正确启动测试仪器，按照操作说明书设置测试参数。
2.在进行测试之前，应先检查测试线缆的连接情况，确保线缆与仪器的连接牢固。
3.操作人员应在接地电阻测试仪的控制面板上选择测试模式，并按下测试按钮。
4.测试过程中，操作人员应仔细观察测试仪器的显示屏，注意测试数值的变化趋势，并记录数据。
5.测试完成后，操作人员应按照操作说明书的规定进行数据处理和记录。
七、注意事项1.在测试过程中，禁止站立在接地电阻测试仪的测试线缆上。
2.在测试过程中，禁止触摸测试线缆的金属部分，以免发生电击事故。
3.在测试过程中，禁止对测试仪器进行拆解、更换零部件等任何非专业操作。
4.在测试过程中，如发现测试仪器存在异常，应及时停止测试工作，排除故障后方可继续使用。
5.在测试过程中，如出现异常情况（如电流过大、测试仪器发热等），应立即停止测试，并向维修人员报告。
接地电阻测试仪操作维护规程
接地电阻测试仪操作维护规程一、操作规程：1.在使用前，必须检查测试仪的外壳是否完好，连接线是否有损坏，所有按钮、开关是否灵活可用。
2.将测试仪放置在干燥通风的环境中，确保其稳定性。
3.根据需要选择对应的测试范围，并将测试仪置于该范围。
4.将测试仪的接地线连接到待测接地系统上的接地电极，确保连接牢固，避免产生接地电流。
5.调节测试仪的仪表，使其指针归零或数字显示为零。
6.在测试前，确保接地系统与其他电气设备之间都已切断，避免产生干扰。
7.操作人员应远离接地系统，以免受电流的影响。
8.按下测试按钮，测试仪会自动进行测试，并显示测试结果。
9.测试结束后，及时按下停止按钮，关闭测试仪的电源。
10.断开待测接地系统与测试仪的连接，清理测试仪，存放到指定的位置。
二、维护规程：1.定期检查测试仪的外壳是否有损坏，如有损坏应及时修复或更换。
2.测试仪的连接线应定期检查是否有断裂或破损，如有破损应及时更换。
3.对测试仪的仪表和按钮进行定期清洁，避免因积尘而影响正常使用。
4.如果测试仪出现故障或指示不准确，应立即停止使用，并交由专业人员进行维修。
5.长时间不使用测试仪时，应将其存放在干燥、通风的环境中，避免受潮或受潮。
6.测试仪的电源插头应定期检查是否有松动或脱落的情况，确保电源连接正常。
7.避免测试仪受到强磁场、强电场或潮湿环境的影响，以保证测试的准确性和可靠性。
8.使用测试仪时应按照操作说明进行，避免不当操作引起设备损坏或人员伤害。
9.定期校验测试仪的准确性，如有偏差应及时进行调整或更换。
总之，正确操作和维护接地电阻测试仪对保障接地系统的安全性能至关重要。
通过遵循上述操作维护规程，可以确保测试仪的正常运行和可靠使用，提高工作效率，并确保测试结果的准确性。
详细的接地电阻仪使用方法
详细的接地电阻仪使用方法1测试方法如下：(1)在E－E两个接线柱测量接地电阻时，用镀铬铜板短接，并接在随仪表配来的5m长纯铜导线上，导线的另一端接在待测的接地体测试点上。
测量屏蔽体电阻时，应松开镀铬铜板，一个E接线柱接接地体，另一个E接线柱接屏蔽。
(2)P柱接随仪表配来的20m纯铜导线，导线另一端接插针。
(3)C柱接随仪表配来的40m纯铜导线，导线的另一端接插针2。
2、接地电阻测试仪设置的技术要求(1)接地电阻测试仪应放置在离测试点1～3m处，放置应平稳，便于操作。
(2)每个接线头的接线柱都必须接触良好，连接牢固。
(3)两个接地极插针应设置在离待测接地体左右分别为20m和40m的位置；如果用一直、线将两插针连接，待测接地体应基本在这一直线上。
(4)不得用其他导线代替随仪表配置来的5m、20m、40m长的纯铜导线。
(5)如果以接地电阻测试仪为圆心，则两支插针与测试仪之间的夹角最小不得小于120°，更不可同方向设置。
(6)两插针设置的土质必须坚实，不能设置在泥地、回填土、树根旁、草丛等位置。
(7)雨后连续7个晴天后才能进行接地电阻的测试。
(8)待测接地体应先进行除锈等处理，以保证可靠的电气连接。
3、接地电阻测试仪的操作要领(1)测试仪设置符合规范后才开始接地电阻值的测量。
(2)测量前，接地电阻档位旋钮应旋在最大档位即x10档位，调节接地电阻值旋钮应放置在6～7Ω位置。
(3)缓慢转动手柄，若检流表指针从中间的0平衡点迅速向右偏转，说明原量程档位选择过大，可将档位选择到x1档位，如偏转方向如前，可将档位选择转到x01档位。
(4)通过步骤(3)选择后，缓慢转动手柄，检流表指针从0平衡点向右偏移，则说明接地电阻值仍偏大，在缓慢转动手柄同时，接地电阻旋钮应缓慢顺时针转动，当检流表指针归0时，逐渐加快手柄转速，使手柄转速达到120转／分，此时接地电阻指示的电阻值乘以档位的倍数，就是测量接地体的接地电阻值。
接地电阻测试仪使用方法及注意事项
接地电阻测试仪使用方法及注意事项接地电阻测试仪是用来测量接地系统的电阻值的一种仪器，用于评定接地设施的可靠性和安全性。
正确使用接地电阻测试仪对于确保地线接地的效果和减小电流泄漏非常重要，下面将介绍接地电阻测试仪的使用方法及注意事项。
一、接地电阻测试仪的使用方法：1.准备工作：（1）检查仪器：先检查接地电阻测试仪的外观是否完好，测量笔是否正常，连接线是否良好，仪器灵敏度是否正常。
（2）接线准备：将仪器红黑测量笔与接线柱连接。
（3）接地电阻测试仪功能选择：根据实际需要选择要测量的电阻范围。
（4）电源准备：将接地电阻测试仪连接至电源，确保电源电压与仪器要求的电压一致。
2.开机检查：（1）启动仪器：将电源开关拨到ON位置。
（2）待仪器开机完毕后，仪器进行自检并显示实时电流泄漏值。
（3）检查显示：仪器显示是否正常，显示数值是否处于合理范围内。
3.拨动功能选择开关：（1）根据实际需要选择相应的接地电阻测量区间：比如10Ω，100Ω，1000Ω等。
（2）选择仪器的自动测量模式或者手动测量模式。
4.测量接地电阻：（1）将黑色测量笔连接至计量装置（如接地线或电缆端子），红色测量笔连接至地表或接地体。
（2）按下“测试”按钮，测量笔顶端的铁锥将自动输入电压，进行测量。
（3）仪器显示测试结果，可以通过记录仪器显示的电阻值来进行记忆。
5.校准：（1）每次使用接地电阻测试仪前都需要进行校准，保证仪器的测量结果准确可靠。
（2）根据仪器说明书中给出的操作步骤进行校准。
二、接地电阻测试仪的注意事项：1.测量前确保安全：（1）确认测量区域无高压存在。
如有高压设备，需关闭并确保降压完全。
（2）测量前将测量装置和周围设备的电源关闭，以免引起测量误差或电器设备损坏。
2.选择合适的测量手段：（1）选择零线电阻束（如较大接地电阻）时，应采用端子式接地电阻测量仪表。
（2）选择电缆电阻束（如较小接地电阻）时，应采用外置电流源接地电阻测量仪表。
3.正确接线：（1）测量用钢管接入终端应接地牢固，保证电阻稳定。
接地电阻测试仪测试标准
接地电阻测试仪测试标准
接地电阻测试仪的测试标准主要包括以下几个方面：
1. 国际电工委员会（IEC）标准：IEC 60364-6《住宅建筑电气
装置》对接地电阻测试进行了规定，其中包括了测量点选择、测试仪器的要求、测试方法和测量结果的评定等。
2. 国家标准：根据国家相关标准，如《电气安全供电规程》
GB 50052-2009和《建筑电气装置用接地电阻测试仪》GB/T 50303-2013等，对接地电阻测试仪的技术要求、测试方法和
评定标准进行了规定。
3. 行业标准：不同行业对接地电阻测试仪的要求有所不同，如石油、化工、冶金等行业的规范、标准和规定，针对特定行业的安全性、精确性和操作性等方面有特定要求。
4. 制造厂家标准：不同制造厂家的接地电阻测试仪可能有自己的标准和要求，包括仪器的性能指标、使用指南和维护方法等。
综上所述，接地电阻测试仪的测试标准应参考国际、国家、行业和制造厂家的相关标准。
在实际测试中，应根据具体要求选择合适的标准进行测试，并根据测试结果进行评定和判断。
同时，对于特定行业和工艺要求，还可以根据相关行业标准进行测试。
接地电阻测试仪操作规程模版（3篇）
接地电阻测试仪操作规程模版接地电阻测试仪操作规程模板一、测试仪器的准备和校验1.1 准备工作（1）确认所需测试的接地电阻测试仪器是否已经准备好。
（2）确认测试仪器上的电源线插头是否稳固连接。
（3）检查测试仪器是否有损坏、漏电等安全隐患。
（4）将测试仪器放置在平稳、安全的位置。
1.2 仪器校验（1）进行日常的校验工作，如检查测试仪器的校验有效期。
（2）根据需要，进行定期的校验工作，以保证测试仪器的精确度和可靠性。
二、测试前的准备工作2.1 工作准备（1）确认测试区域的周围环境是否符合安全要求，如没有强电设备、易燃物品等。
（2）将测试仪器的电源线插头插入电源插座，确保电源正常供电。
（3）检查测试仪器的相关配件是否齐全并处于良好状态，如测试引线、夹具等。
2.2 测试对象的准备（1）确认测试对象的类型和规格，并了解其相关的接地标准。
（2）对测试对象的接地部分进行清洁，以保证测试的准确性。
（3）确认测试对象的运行状态，并在停电的情况下进行测试。
三、测试操作步骤3.1 连接测试仪器（1）将测试引线插入测试仪器上的相应插孔，如地线插孔、测量电极插孔等。
（2）将另一端的测试引线连接到测试对象的接地部分。
（3）根据实际需求，调整测试仪器上的测试参数，如测试范围、测试电流等。
3.2 开始测试（1）按下测试仪器上的测试按钮，激活测试电流。
（2）等待一段时间，使测试仪器稳定在一个数值上，记录测试结果。
（3）如果需要连续测试多个接地部分，重复上述步骤。
3.3 分析和记录测试结果（1）根据测试仪器上显示的数值，判断测试结果的好坏。
（2）根据测试对象的接地标准，对测试结果进行评估。
（3）将测试结果记录在相应的测试报告中，并做好归档工作。
四、测试后的清理工作4.1 断开测试仪器的电源（1）按下测试仪器上的电源开关，切断电源供应。
（2）拔出电源插头，彻底断开电源。
4.2 清理测试仪器和配件（1）使用干净的布擦拭测试仪器的表面，以保持仪器干净整洁。
接地电阻测试仪的使用
• 图6-7 接地电阻测试使用图解
• ②将接地电阻测量仪平放于接地体附近，并进行接线，接线方法如下： • a. 用最短的专用导线将接地体与接地测量仪的接线端“E1”（三端钮的测量仪）
或与C2、P2”短接后的公共端（四端钮的测量仪）相连。 • b. 用最长的专用导线将距接地体40m的测量探针（电流探针）与测量仪的接
• ⑤当检流计的指针接近于平衡时（பைடு நூலகம்针近于中心线）加快摇动转柄，使其转 速达到120r／min以上，同时调整“测量标度盘”，使指针指向中心线。
• ⑥若“测量标度盘”的读数过小（小于1）不易读准确时，说明倍率标度倍数 过大。此时应将“倍率标度”置于较小的倍数，重新调整“测量标度盘”使 指针指向中心线上并读出准确读数。
• ②备齐测量时所必须的工具及全部仪器附件，并将仪器和 接地探针擦拭干净，特别是接地探针，一定要将其表面影 响导电能力的污垢及锈渍清理干净。
• ③将接地干线与接地体的连接点或接地干线上所有接地支 线的连接点断开，使接地体脱离任何连接关系成为独立体。
• 2）使用接地电阻测试仪测量步骤
• ①将两个接地探针沿接地体辐射方向分别插入距接地体
线钮“C1”相连。 • c. 用余下的长度居中的专用导线将距接地体⒛m的测量探针（电位探针）与
测量仪的接线端“P1”相连。 • ③将测量仪水平放置后，检查检流计的指针是否指向中心线，否则调节“零
位调整器”使测量仪指针指向中心线。
• ④将“倍率标度”（或称粗调旋钮）置于最大倍数，并慢慢地转动发电机转 柄（指针开始偏移），同时旋动“测量标度盘”（或称细调旋钮）使检流计 指针指向中心线。
• ZC-8型接地电阻测量仪主要是由手摇发电机、相敏整流放 大器、电位器、电流互感器及检流计等构成，全部密封在 铝合金铸造的外壳内。仪表都附带有两根探针，一根是电 位探针，另一根是电流探针。
接地电阻测试仪操作规程
接地电阻测试仪操作规程
一、使用方法：
1.打开仪器电源，将电源开关由“关”置成“开”，预热5～10
分钟；
2.将仪器的红色夹子夹在支架电源线和地线的输入端，黑色夹子
夹在外壳裸露部分；
3.按下仪器的测试键，仪表显示的值是支架的接地电阻值；
4.当需要另一个样本测试时，按步骤2～3重复进行；
二、注意事项：
1．请勿在易燃易爆场所使用仪器；
2．接通电源前，确保仪器可靠接地；
3．试验前应注意试品与测试夹必须接触良好，否则，测量数据不
准确，或者测试仪器将在识别当前故障后自动停止测试；
4．证测试夹弹性良好，否则会导致测量误差；
5．测试电流大于29A，测试仪认为电流有故障，报警并自动停止
测试；
6．保证测试准确度，每次接地电阻测试的时间不得少于3秒，待
数据稳定后再读数；
7．作前必须看懂使用说明书，如果有任何歧义，请咨询技术人员；
8．表出现故障，请咨询技术人员，不要随意打开机箱；
9．每次开机必须预热10分钟，否则，其准确性无法保证。
接地电阻测试仪测试标准
接地电阻测试仪测试标准摘要：I.接地电阻测试仪的概述A.接地电阻测试仪的定义B.接地电阻测试仪的作用C.接地电阻测试仪的分类II.接地电阻测试仪的测试标准A.我国接地电阻测试仪的测试标准1.测试条件2.测试方法3.测试结果的处理和分析B.国际接地电阻测试仪的测试标准1.测试条件2.测试方法3.测试结果的处理和分析III.接地电阻测试仪的误差分析A.系统误差B.随机误差C.粗大误差IV.接地电阻测试仪的维护和保养A.接地电阻测试仪的维护B.接地电阻测试仪的保养C.接地电阻测试仪的注意事项正文：接地电阻测试仪是一种用于测量接地电阻的仪器，它在电力系统、通信系统、铁路系统等领域都有广泛的应用。
接地电阻测试仪的主要作用是检测接地系统的接地电阻值，以确保接地系统的安全可靠。
根据测试原理和功能的不同，接地电阻测试仪可以分为电动型、电磁型、电感型等不同类型。
在我国，接地电阻测试仪的测试标准主要由国家电网公司制定，包括测试条件、测试方法、测试结果的处理和分析等内容。
具体来说，测试条件主要包括环境温度、相对湿度等；测试方法主要包括电流法、电压法等；测试结果的处理和分析主要包括计算接地电阻值、分析误差等。
国际上，接地电阻测试仪的测试标准主要由国际电工委员会制定，也包括测试条件、测试方法、测试结果的处理和分析等内容。
不同的是，我国的测试标准更具体，更符合我国的实际情况。
接地电阻测试仪的误差主要包括系统误差、随机误差和粗大误差。
其中，系统误差主要是由于测试仪器的精度、测试方法的精度等因素引起的；随机误差主要是由于测试环境的不稳定性、测试人员的不熟练等因素引起的；粗大误差主要是由于测试仪器的故障、测试方法的选择不当等因素引起的。
为了保证接地电阻测试仪的准确性和可靠性，需要定期进行维护和保养。
接地电阻测试仪使用方法图解
接地电阻测试仪使用方法图解一、接地电阻测试要求：a. 交流工作接地，接地电阻不应大于4Ω；b. 安全工作接地，接地电阻不应大于4Ω；c. 直流工作接地，接地电阻应按计算机系统具体要求确定；d. 防雷保护地的接地电阻不应大于10Ω；e. 对于屏蔽系统如果采用联合接地时，接地电阻不应大于1Ω。
二、接地电阻测试仪HZ2571接地电阻测试仪适用于测量各种电力系统，电气设备，避雷针等接地装置的电阻值。
亦可测量低电阻导体的电阻值和土壤电阻率。
三、本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成，全部机构装在塑料壳内，外有皮壳便于携带。
附件有辅助探棒导线等，装于附件袋内。
其工作原理采用基准电压比较式。
四、使用前检查测试仪是否完整，测试仪包括如下器件。
1、HZ2571接地电阻测试仪一台2、辅助接地棒二根3、导线5m、20m、40m各一根五、使用与操作1、测量接地电阻值时接线方式的规定仪表上的E端钮接5m导线，P端钮接20m线，C端钮接40m线，导线的另一端分别接被测物接地极Eˊ，电位探棒Pˊ和电流探棒Cˊ，且Eˊ、Pˊ、Cˊ应保持直线，其间距为20m1.1测量大于等于1Ω接地电阻时接线图见图1将仪表上2个E端钮连结在一起。
1.2测量小于1Ω接地电阻时接线图见图2 将仪表上2个E端钮导线分别连接到被测接地体上，以消除测量时连接导线电阻对测量结果引入的附加误差。
2、操作步骤2.1、仪表端所有接线应正确无误。
2.2、仪表连线与接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ应牢固接触。
2.3、仪表放置水平后，调整检流计的机械零位，归零。
2.4、将“倍率开关”置于最大倍率，逐渐加快摇柄转速，使其达到150r/min。
当检流计指针向某一方向偏转时，旋动刻度盘，使检流计指针恢复到“0”点。
此时刻度盘上读数乘上倍率档即为被测电阻值。
2.5、如果刻度盘读数小于1时，检流计指针仍未取得平衡，可将倍率开关置于小一档的倍率，直至调节到完全平衡为止。
接地电阻测试仪的操作方法
接地电阻测试仪的操作方法1.接地电阻测试仪通常由测试仪本体、电缆、接地钳和电极组成。
首先，检查仪器和电缆是否完好无损，无断裂、腐蚀等现象。
2.将测试仪的电缆与测试仪本体连接好。
通常电缆具有连接器，将连接器插入测试仪的相应插槽即可。
确保连接牢固。
3.将接地钳连接到测试仪的相应插槽。
接地钳用于夹紧地线上的裸露导体，确保测试的准确性。
确保接地钳夹紧地线牢固且不会松动。
4.准备好测试地线的电极。
电极通常由一对电极组成，其中一只电极插入地面，另一只电极连接到测试仪的电缆上。
电极应放置在平坦而湿润的土壤中，保证良好的接地效果。
5.将地极插入地面。
确保插入深度足够，通常应插入至地面2/3的深度。
检查地极是否处于水平位置，避免偏斜影响测试结果。
6.将测试仪的电极与地极连接好。
放置电极时要确保电极与地极的接触紧密，无虚接和松动。
7.打开测试仪的电源开关，启动测试仪。
一般会有一个显示屏用于显示接地电阻数值和测试状态。
等待测试仪进行自检并完成初始化。
8.在显示屏上选择测试模式和测试参数。
根据需要选择直流或交流模式，以及相应的测试范围和测试电流。
这些参数通常会因测试对象的不同而有所差异。
9.开始测试。
根据测试仪的指示，将接地钳夹在地线上。
确保接地钳有良好的接触，防止测试结果受到干扰。
10.完成测试后，读取测试仪的显示数据。
记录测试结果，并进行分析和评估。
根据测试结果，判断接地电阻是否符合要求。
11.关闭测试仪的电源开关，停止测试仪的运行。
拔掉测试仪和地线之间的连接，并将测试仪和相关设备妥善存放。
以上是接地电阻测试仪的基本操作方法。
在进行操作之前，需要确保使用者具有一定的电气知识和操作经验，并按照相关的安全规范进行操作，以确保人身安全和设备的正常运行。
接地电阻测试仪操作规程
REK2678X接地电阻测试仪
操作规程
REK2678X医用接地阻抗测试仪（以下简称“测试仪”）必须由专人操作，操作者必须熟悉测试仪使用说明书和本操作规程。
测试仪必须良好接地；测试时禁止触摸被测件，以防发生危险。
将两根输出线连接到测试仅输出插座中。
红插头接红色插座，黑插头接黑色插座。
将插头插到底并旋紧插头尾部的锁紧旋钮，使插头与插座良好接触，以减小接触电阻。
接通测试仪电源，打开电源开关，观察测试仪的显示内容，确定测试仪工作正常；测试仪发生故障时禁止使用。
按“复位”按键，然后将两根输出线的鳄鱼夹分别夹在待测产品的电源线的接地处和机壳的接地处。
可轻轻摇动鳄鱼夹，确保其己经良好接触。
将“启动”按键按下，调节调压器（从小到大）使电流表显示为10A (或25A，根据测试需要选择)，这时电阻数字表显示的即为被测件的接地电阻。
避免在一个测试件上长时间测试，防止测试件过热损坏。
将板健按到“复位”位置，调节调压器到最小，取下被测件，测试结束。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、接地电阻测试仪使用标准
1.1将仪器放置平衡，并调零。
1.2使用专用仪表线分别连接于被测物连接端E、电压端P、电流端C上。
1.3将仪表电压线、电流线放置足够距离，电压线长20米，电流线长40米。
1.4将电压极、电流极充分钉入地下。
电压极与电流极之间距离为20米（电压极、电流极需用直径10--20毫米，长0.5米左右的钢管）然后连接好电压线电流线。
1.5将被测接地体连接处，磨出新渣，以减少误差，然后连接在仪
表的E端。
1.6测量时，应将被测接地体同其它接地体分开，以保证测量的正确性，同时应尽可能把被测接地体同电网分开，这有利于测量工作的安全，而且能避免测量时将测量电压反馈到被测接地体相连的其它导体上还能避免正常时可能经接地体流散的杂散电流所引起的误差。
1.7估计被测接地电阻值选择合适的倍率（×1、×10、×100）。
1.8以120转/分的速度，摇动手柄，同时调节刻度盘，使指针指在零位，达到平衡。
1.9被测接地电阻值为倍率×刻度盘读数。
